74154中文资料
![74154中文资料](https://img.taocdn.com/s3/m/233eb2d126fff705cc170a19.png)

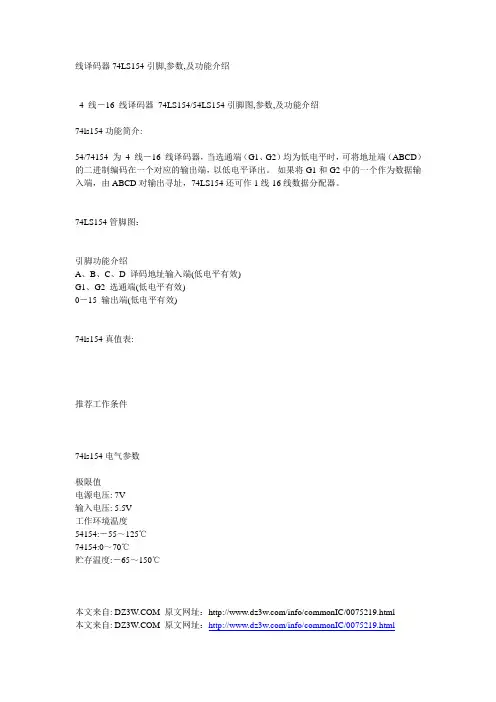

线译码器74LS154引脚,参数,及功能介绍--------------------------------------------------------------------------------4 线-16 线译码器74LS154/54LS154引脚图,参数,及功能介绍74ls154功能简介:54/74154 为4 线-16 线译码器,当选通端(G1、G2)均为低电平时,可将地址端(ABCD)的二进制编码在一个对应的输出端,以低电平译出。
如果将G1和G2中的一个作为数据输入端,由ABCD对输出寻址,74LS154还可作1线-16线数据分配器。
74LS154管脚图:引脚功能介绍A、B、C、D 译码地址输入端(低电平有效)G1、G2 选通端(低电平有效)0-15 输出端(低电平有效)74ls154真值表:推荐工作条件74ls154电气参数极限值电源电压: 7V输入电压: 5.5V工作环境温度54154:-55~125℃74154:0~70℃贮存温度:-65~150℃本文来自: 原文网址:/info/commonIC/0075219.html本文来自: 原文网址:/info/commonIC/0075219.html74ls154芯片资料2007-08-20 20:4874ls138译码器74ls139 跟74ls138类似,区别在于139内部是2个独立的2-4译码器。
74ls154跟74LS138很类似,差别就在于,138是3-8译码器,154是4-16译码器。
类别:集成块资料| 添加到搜藏| 分享到i贴吧| 浏览(1104) | 评论(1)上一篇:DDS芯片AD9850的工作原理及其与...下一篇:芯片的型号及功能最近读者:登录后,您就出现在这里。
有梦无花wangjunxiahah艺新。
74154中文资料
![74154中文资料](https://img.taocdn.com/s3/m/233eb2d126fff705cc170a19.png)
线译码器74LS154引脚,参数,及功能介绍--------------------------------------------------------------------------------4 线-16 线译码器74LS154/54LS154引脚图,参数,及功能介绍74ls154功能简介:54/74154 为4 线-16 线译码器,当选通端(G1、G2)均为低电平时,可将地址端(ABCD)的二进制编码在一个对应的输出端,以低电平译出。
如果将G1和G2中的一个作为数据输入端,由ABCD对输出寻址,74LS154还可作1线-16线数据分配器。
74LS154管脚图:引脚功能介绍A、B、C、D 译码地址输入端(低电平有效)G1、G2 选通端(低电平有效)0-15 输出端(低电平有效)74ls154真值表:推荐工作条件74ls154电气参数极限值电源电压: 7V输入电压: 5.5V工作环境温度54154:-55~125℃74154:0~70℃贮存温度:-65~150℃本文来自: 原文网址:/info/commonIC/0075219.html本文来自: 原文网址:/info/commonIC/0075219.html74ls154芯片资料2007-08-20 20:4874ls138译码器74ls139 跟74ls138类似,区别在于139内部是2个独立的2-4译码器。
74ls154跟74LS138很类似,差别就在于,138是3-8译码器,154是4-16译码器。
类别:集成块资料| 添加到搜藏| 分享到i贴吧| 浏览(1104) | 评论(1)上一篇:DDS芯片AD9850的工作原理及其与...下一篇:芯片的型号及功能最近读者:登录后,您就出现在这里。
有梦无花wangjunxiahah艺新。
7454中文资料
![7454中文资料](https://img.taocdn.com/s3/m/aded8348cc1755270722085a.png)

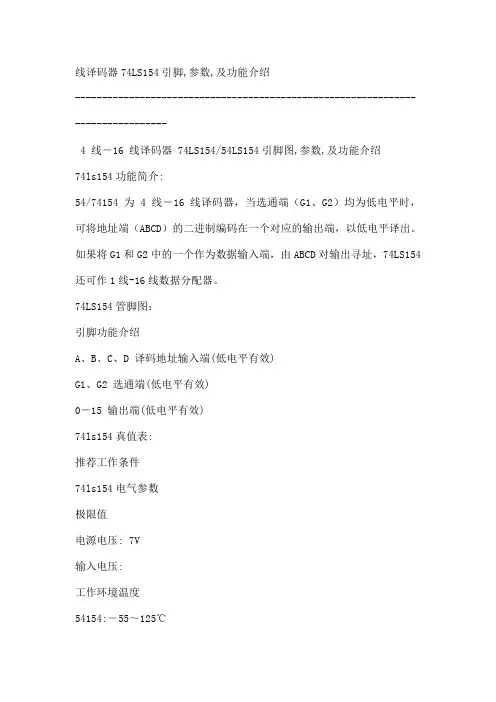

线译码器74LS154引脚,参数,及功能介绍
--------------------------------------------------------------------------------
