Creo教程_界面增强_配置 Creo 选项

合集下载

Creo_2.0教程

Creo_2.0教程

27
创建几何阵列
> 创建几何阵列
– 选择几何而非特征,并使用“几何阵列”来进行阵列化
28
装配增强功能
> 装配外观增强功能 > 装配模型树增强功能 > 装配界面增强功能 > 装配关系增强功能 > 约束增强功能 > 使用自动约束装配元件 > 使用参数配置约束集 > 检索装配子集 > 使用轻量化图形表示 > 审阅装配更改 > 重新构建和重新排序装配元件 > 装配单位与质量属性增强功能
> 自定义功能区界面
– 使用“最小化功能区”(Minimize the Ribbon) 折叠或显示功能区 – 创建新功能区标签。
> 在功能区内,可以对选项卡执行下列自定义:
– 重新排序选项卡。 – 选择最多三个要包含在选项卡中的组。 – 创建自定义选项卡。
> 在选项卡内,可以对组执行下列自定义:
– – – – 自定义组内容。 创建自定义组。 折叠组。组中的第一个图标会显示为具有下拉菜单的大图标。 自定义折叠优先级。由于 Creo 窗口变窄,因此组开始根据设置的优先级进行折 叠。例如,首先折叠优先级 7,最后折叠优先级 1
> 测量类型 > 测量选项
> 测量汇总(Summary)
12
界面增强功能:创建平面零件横截面
> 创建平面零件横截面
– – – – – 可以在 3D 模型中创建新平面零件横截面 平面 X方向 Y方向 Z方向
> 横截面选项
– – – – – – – 距平面的距离 相对于平面的方向 封闭截面 填充曲面颜色 启用剖面线 3D 拖动器 在单独窗口中查看 2-D 截面
– 与“边倒角”(Edge Chamfer)不同

Creo界面设置常用配置文件参数汇总坐倚北风

Creo界面设置常用配置文件参数汇总坐倚北风

Creo界面设置常用配置文件参数汇总坐倚北风退出 Creo 界面时,确认是否需要退出allow_confirm_window yes退出 Creo 界面时,提示保存对象prompt_on_exit no退出 Creo 界面时,提示保存模型的当前显示retain_display_memory yes打开和退出 Creo 界面时,均响铃bell yes设置 Creo 的信息区域的默认行数visible_message_lines 2设置 Creo 的动态窗口显示的系数windows_scale 1设置 Creo 的动态窗口显示的系数将覆盖前一项reserved_menu_space 2设置 Creo 的弹出菜单宽度单位set_menu_width 14设置 Creo 的软件的所有字体大小menu_font 10设置 Creo 弹出菜单为中英双语(YESNO BOTH)menu_translation yesCreo 模型树始终不允许分离使用enable_tree_indep yesCreo 屏蔽IE8的警告页面display_ie8_warning_dialog yes设置 Creo 缺省单位为 MMpro_unit_length UNIT_MM设置 Creo 质量单位为牛顿pro_unit_mass UNIT_KILOGRAMCreo 打开时直接全屏open_window_maximized yes浏览器主页为空白页web_browser_homepageabout:blank 模型的阴影质量shade_quality 20当显卡有问题时,启用该选项graphics win32_gdi。

creo5.0教程_草绘器增强功能_草绘器工作流增强功能

creo5.0教程_草绘器增强功能_草绘器工作流增强功能

过程: 草绘器工作流增强功能过程设置:为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric1\Enhancements\Sketch-Workflow文件夹并单击“确定”(OK)单击“文件”(File) > “打开”(Open)然后双击SKETCH_WORKFLOW.PRT。

任务 1. 练习使用“草绘器工作流”增强功能。

仅启用下列“基准显示”类型:。

从“形状”(Shapes) 组中单击“拉伸”(Extrude) 。

请注意,在操控板中,系统已自动默认选择“实体”(Solid) 。

选择基准平面FRONT。

请注意,您可以直接访问“草绘器”,该草绘器可通过操控板与参考线显示。

图1禁用“平面显示”(Plane Display) 。

仅启用下列“草绘器显示”类型:。

从“弧”(Arc) 类型下拉菜单中选择“圆心和端点”(Center and Ends) ,然后草绘弧。

单击“法向”(Normal) 并标注间隙的尺寸,同时将值指定为60。

单击“依次”(One-by-One) 。

选择半径尺寸,单击鼠标右键,然后选择“转换为直径”(Convert to Diameter)。

键入120并按ENTER 键。

图2单击鼠标右键,然后选择“确定”(OK)。

阅读信息窗口中的内容,然后单击“确定”(OK)。

请注意,在操控板中,系统会自动切换为“曲面”(Surface) 。

将深度改为“对称”(Symmetric) 。

1.1.1Creo工作界面介绍和基本操作

1.1.1Creo工作界面介绍和基本操作

焦作大学Pro/E—CAD/CAM技术基础操作和草绘第一章 1.1 软件介绍和草绘1程序主界面双击打开软件快捷方式主页选项卡快捷访问工具栏进入程序主界面文件下拉菜单零件模块界面快速访问工具栏标题栏文件菜单选项卡导航区视图工具栏工作区域信息提示区筛选器选项卡零件的建模工具。

“模型”选项卡:选项卡“注释”选项卡:创建和管理模型的注释。

选项卡“工具”选项卡:设置软件的工作环境、外部参照等建模辅助工具。

Array“视图”选项卡:用于控制模型的视图操作。

选项卡“柔性建模”选项卡:创建非参数化的零件模型,可对模型直接编辑。

“应用程序”选项卡:切换到其它应用模块,如:模具设计、机构仿真、结构分析等。

选择工作目录的工作方法:单击选项卡中的“选择工作目录”按钮,弹出“选择目录对话框”,找到需要设置为“工作目录”的文件夹或者在磁盘中新建一个文件夹,单击确定按钮完成工作目录的设置。

单击,完成设置工作目录对话框选择工作目录工作目录是系统存取的文件夹设置零件名称选择mmns 模板主要的零件类型包括:1、草绘:草图绘制,扩展名为.sec 。

2、零件:零件模型设计、钣金设计等,扩展名为.prt 。

3、装配:零件的装配设计、机构的运动分析等、扩展名为.asm 。

4、制造:模具设计、NC 加工编程等,扩展名:模具设计为.asm ,NC 加工编程为.mfg 。

5、绘图:工程图的绘制,扩展名为.drw 。

新建命令模型预览预览区域列表栏打开文件命令:选择选项卡中的“打开”命令,弹出“选件打开”对话框,找到需要打开的文件,单击“确定”按钮,打开文件。

打开命令保存命令保存文件命令:将新建文件保存到工作目录中。

保存副本命令:把当前文件用另一个文件名保存到硬盘上。

保存副本命令保存备份命令:把当前文件和相关文件一同保存到另一个文件夹中,文件名不变。

保存备份命令谢谢欢迎学习交流共同提高进步。

03 使用 Creo Parametric 界面

03 使用 Creo Parametric 界面

目标:
成功完成此模块后,您将能够: • • • • • • • 了解 Creo Parametric 的主要界面、文件夹浏览器、Web 浏览器和功能区系统。 在 Creo Parametric 中设置工作目录并管理文件,包括如何打开和保存文件。 了解基本的 Creo Parametric 显示选项,包括模型显示样式和基准显示。 创建和管理基本的 3D 方向。 使用视图管理器创建造型状态。 管理和应用 Creo Parametric 外观。 设置新零件模型。
概念: 了解主界面
了解主界面
Creo Parametric 用户界面有许多不同区域,您可在创建模型时使用它们。显示的区域取决于您目前执行的功能。
图 1 - 主界面
主界面的区域包括: • 图形窗口 - Creo Parametric 的工作区域,您可在其中 创建和修改 Creo Parametric 模型,例如,零件、装 配与绘图。
使用 Creo Parametric 界面
模块概述:
Creo Parametric 的用户界面为您带来直观、简单的体验。通过在正确的时间显示某些信息,然后在其他时间使用该空间 显示其他信息,使系统的可用空间最多。 本模块向您介绍主要的用户界面并定义每个区域及其使用方法。您将了解基本技巧,包括文件操控和管理、设置工作目 录以及保存和打开文件。 您将学习用于基准显示的 Creo Parametric 显示选项, 它将帮助您完成此课程。 还将了解 3D 视 图方向和造型状态,并了解如何管理和应用外观。
导航器是 Creo Parametric 用户界面中的、顶部含有一系列选项卡的窗格。在那些选项卡中,有一个选项卡是“文件夹浏 览器”。 默认情况下, Creo Parametric 会启动, 并会打开“文件夹浏览器”(Folder Browser)。 “文件夹浏览器”(Folder Browser) 使您能够浏览您的计算机及网络上的文件夹。 可通过拖动窗口分割工具来调整“文件夹浏览器”(Folder Browser) 的宽度大 小,也可通过单击状态栏中的图标来完全关闭导航器。 “文件夹浏览器”(Folder Browser) 分为“公用文件夹”(Common Folders) 和“文件夹树”(Folder Tree)。

Creo教程_界面增强_图形功能增强

Creo教程_界面增强_图形功能增强

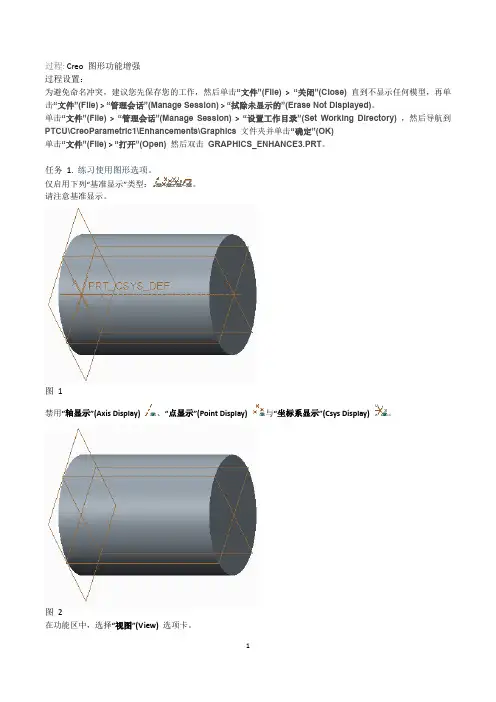

过程: Creo 图形功能增强过程设置:为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric1\Enhancements\Graphics文件夹并单击“确定”(OK)单击“文件”(File) > “打开”(Open)然后双击GRAPHICS_ENHANCE3.PRT。

任务 1. 练习使用图形选项。

仅启用下列“基准显示”类型:。

请注意基准显示。

图1禁用“轴显示”(Axis Display) 、“点显示”(Point Display) 与“坐标系显示”(Csys Display) 。

图2在功能区中,选择“视图”(View)选项卡。

从“显示”(Show) 组中启用“平面标记显示”(Plane Tag Display) 。

图3禁用“平面标记显示”(Plane Tag Display) 。

在图形窗口中,将光标置于基准平面FRONT 上。

图4在“图形中”工具栏中禁用“平面显示”(Plane Display) 。

图5在“图形中”工具栏中,从“显示样式”(Display Style) 类型下拉菜单中选择“利用边着色”(Shading With Edges) 。

图6编辑“拉伸1”(Extrude 1)的定义。

在操控板中,单击“曲面”(Surface) 。

单击“完成特征”(Complete Feature) 。

单击背景,取消选择所有几何。

图7在“图形中”工具栏中,从“显示样式”(Display Style) 类型下拉菜单中选择“着色”(Shading) 。

CREO配置优化教程

CREO配置优化教程

PTC优化教程1.安装完成后右击桌面图标进入属性,设置起始位置C:\start(此文件夹下有一些启动需要的配置文件)2.自己录制合适的快捷键,点击文件-----环境----映射键3.模型参数文件----选项----配置编辑器查找mdl_tree_cfg,设置启动该文件tree位置为C:\start\tree.cfg(tree.cfg文件在3D环境中需预先设置保存—模型树----设置----数列----模型参数----根据需要设置相应参数----确定----数列----保存设置)4.系统颜色及二维图纸尺寸线颜色文件----选项----系统外观----全局颜色----图形----(背景色、几何二维、基准,字母尺寸线、主要突出显示数字。

)----导出文件syscol配置----配置编辑器查找system_colors_file,设置启动该文件位置为C:\start\syscol.scl5.零件及装配图纸模板位置默认设置文件----选项----配置编辑器查找----template_designasm/drawing/solidpart----分别选择装配/二维/零件模板的位置6.取消3D基准及注释设置文件----选项----配置编辑器查找----下图设置7.二维图环境设置进入二维图模式下,点击文件----准备----绘图属性----点击打开----找到C:\start\GB打开,点击确定,再点击文件-----选项----配置编辑器查找drawing_setup,指定GB文件位置,确定,导出到配置文件config中。

工程图相关选项尺寸相关lead_trail_zeros both 显示整数后面的小数点位数Allow_3d_dimensions yes 3d标注尺text_orientation 控制尺寸文字的方向text_thickness 设定文字笔画的宽度text_width_factor 设定文字宽度和高度的比例Ord_dim_standard ANSI 切换纵座标显示模式dual_secondary_units 指定双重尺寸中辅助尺寸的单位dual_dimensioning 控制尺寸显示的格式,决定是否使用双重尺寸的显示方式witness_line_offset 尺寸线与几何之间的偏移距离default_chamfer_text 变更倒角尺寸预设样式公差tol_display yes 开启公差显示default_tolerance_mode 预设公差显示模式tol_text_height_factor 公差以「正负」显示时,设定公差文字高度的比例值tol_text_width_factor 公差以「正负」显示时,设定尺寸文字宽度和公差文字宽度之间的比例箭头arrow_style 箭头样式draw_arrow_length 箭头长边长度draw_arrow_width 箭头短边长度dim_leader_length 箭头引线延伸长度(反向箭头适用)witness_line_delta 尺寸两端延伸长度基准axis_line_offset 设定中心线延伸超出其特徵的距离circle_axis_offset 设定圆的十字中心线延伸超出其特徵的距离工程图汇出dxf_out_drawing_scale 强迫使预设比例转到DWG为1:1dxf_out_scale_views 强迫抓取视图中有“Main_View" 名称的比例1:1汇出DWGDrawing_unit mm 改变单位尺寸其他projection_type third_angle 第三角法显示view_scale_format 视图比例的显示型式, Scale 1.000 ’ Scale 1/1‘ Scale 1:1Config.pro 选项Default_ang_dec_places 角度尺寸小数点位数设定Default_dec_places 尺寸小数点尺寸设定decimal_marker period 小数点显示模式Pro_font_dir C:\windows\fonts 字形指定路径Default_font – kaiu标楷体Ord_dim_standard – ANSI 切换纵座标显示模式Search_path 搜寻档桉Pro_format_dir 格式挡路径Drawing_setup_file 指定工程图系统设定8.二维图环境视图方向设置配置编辑器查找Sketcher_starts_in_2d 值:yesAllow_moveview_with move 值:yes9.二维图自定义符号库设置配置编辑器查找 pro_symbol_dir----浏览----打开自定义符号库存储目录10.二维图技术要求设置二维图输入技术要求----保存至设定位置配置编辑器查找 pro_note_dir----浏览----打开技术要求存储文件目录11.trail文件保存位置设置12.旧版本删除配置文件----自定义----功能区----“打开系统窗口”—添加至右侧窗口----保存config设置;进入模型窗口----单机“打开系统窗口”命令----输入“p urge”回车,即可将工作目录中旧版本删除。

CREO2.0教程-第1章-操作界面

CREO2.0教程-第1章-操作界面
不显示:从进程中拭除自启动CREO以来新建和 打开过的所有对象以及其所参照的对象。
元件表示:从进程中移除未使用的简化表示。 (一般不使用)
删除:使用该命令可以将指定的文件从磁盘中删 除,包括“旧版本”(删除指定对象除最高版本 号以外的所有文件版本)和“所有版本”(删除 指定文件的所有版本)两种方式。
2.5 模型显示质量:选项菜单---图元显示
2.6 打开系统配置文件config.pro:选项菜单---配置编 辑器
2.7 打开绘图配置文件dwg_setup.dtl:绘图模式下---文件---准 备---绘图属性
点击更改详细信息选项
2.8 拭除内存对象、链接PDM和工作目录:文件---管 理会话
保存副本:用于保存当前活动对象的副本,名 称(即“新建名称”)不能与已保存的文件名 称相同。保存的目录没有限制,可以为当前目 录,也可以是其他目录。
备份:用于将当前文件在不改变名称的情况下 保存到当前目录以外的其他目录中。

3.5 拭除与删除文件
拭除:使用该命令可以将文件从进程中清除,但 不会删除保留在磁盘上的文件,包括三种方式。 当前:在零件模式下表示关闭当前文件,并将当 前文件从进程中删除。在组件等其他模式下,系 统将打开“拭除”对话框,供用户选择要同时从 内存拭除的关联对象。
2
从“参考1”下拉列表中选择 “前”(表示从前方观察特 征)
3
选择“SIDE”基准 平面作为前参照
5
选取“TOP”基准 平面作为下参照
4
“参照2”设置区自动激活,保持 参照2的默认观察方向为“下” (表示从上方观察特征)
6
单击“确定”按钮, 完成对视图的重定 向
将“SIDE”基准平面 作为前参照,将 “TOP”基准平面作为 下参照,进行重定向, 得到的视图效果

Creo环境界面配置教程(DOC页)

Creo环境界面配置教程(DOC页)

Creo情况界面配置教程Creo是PTC公司Pro/Engineer系列软件的最新版本,相比WildFir e版本Creo软件在情况界面上的变动比力大,需要知道的就是新的命令在哪?在软件界面和配置选项的设定上这次的软件更新可以说做了一些较大的改造和创新、借鉴。

下面就通过一些图片和简单的说明来看一下具体的变革吧。

更多Creo原创教程敬请期待。

首先的改变虽然是软件的使用界面,这样的命令结构方法也是赶潮流啊!东西栏变得更充实和紧凑,凭据指令的使用频度确定差别的指令位于差别的位置,方便用户的选取。

下面重点看一下常用的配置选项,我认为这是使一个软件切合自己使用习惯的第一步啊。

上面提到的新版本的颜色显示确实建加给力了,也许有些人又不习惯了。

收藏夹成果则越发人性化。

通过收藏夹,用户可以把自己经常要修改的选项放进去,方便自己的快捷修改。

颜色的默认设置发起不要变动,配景如果你更习惯或喜欢之前版本的也可以自己修改。

现在配置选项的生存更方便点了。

模型显示设置的变革不大,但需要注意有几个选项的位置,不要用时找不到。

新的选择过滤器可以自己定制,方便用户凭据自己经常使用的过滤选项组合定制,使用过滤项更方便和快捷。

草绘器的约束选项令人头痛的数据互换选项的配置现在更为直观,种种选项一目了然,用户输入和输出文件不再是一件烦恼事装配成果提供了更多的可选选项,使用户的装配更具有灵活性在自界说成果区设定中可以很快知道命令的位置,如下图,对付新版本命令不太熟的情况下很值得参考。

顶部的东西条也可以自己定制,想怎么放就怎么放。

看图吧。

没有什么难度的教程,仅供你了解吧。

Creo文件菜单治理成果这个教程又是很简单的命令,仅供大家参考吧,也许我了解的也只是皮毛罢了!不外目前发明Creo 1.0 F000 使用起来确实还存在一些问题。

但对付新的实验存在问题也是难免的啊。

1、软件很容易非正常退出和死掉,不外退出后再打开会提示是否规复,但往往规复也会造成再次退出。

Creo入门资料学习(界面介绍)

Creo入门资料学习(界面介绍)

Creo入门资料学习(界面介绍)1 启动界面:
1.1、快捷工具栏:新建文件、打开文件
1.2、常用工具栏:新建、打开文件,设置工
作目录,设置系统外观
1.3、标题栏:显示当前使用的软件版本
1.4、导航栏:包含模型树、文件夹浏览器以
及收藏夹(在当前状态下,模型树是不能显示的)
2 装配界面:
2.1、快捷工具栏:新建文件、打开文件、保存文件、窗口切换。

2.2、常用工具栏:
模型:用于针对图形的绘制
分析:对绘制完成之后的模型进行分析
注释:用于对零件进行三维标注
工具:对模型创建的辅助工具
视图:可以进行视图的切换以及视图样式的选择
应用程序:相关的工程以及模拟分析。

2.3、标题栏:文件名字+当前状态+使用版本
2.4、模型树:显示绘制步骤及装配组件下的各个零件。

2.5、过滤器:过滤不需要选取的特征。

3 零件界面:
3.1、快捷工具栏:新建文件、打开文件、保存文件、窗口切换。

3.2、常用工具栏:
模型:用于针对图形的绘制
分析:对绘制完成之后的模型进行分析
注释:用于对零件进行三维标注
工具:对模型创建的辅助工具
视图:可以进行视图的切换以及视图样式的选择
柔性建模:可以对模型直接进行编辑。

应用程序:相关的工程以及模拟分析。

3.3、标题栏:文件名字+当前状态+使用版本
3.4、模型树:显示每一个绘图步骤已经使用到的命令
3.5、过滤器:过滤不需要选取的特征。

3.6、快捷视图工具栏:快速设置视图样式、观察的方向。

配置 Creo 选项

配置 Creo 选项

配置Creo 选项您可以单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties) 来访问“模型属性”(Model Properties) 对话框。

图 1 - 模型属性“模型属性”(Model Properties) 对话框包含以下部分:∙“材料”(Materials)。

∙“关系、参数和实例”(Relations, Parameters and Instances)。

∙“特征和几何”(Features and Geometry)。

∙“工具”(Tools)。

∙“模型界面”(Model Interfaces)。

∙“详细信息选项”(Detail Options) - 此部分是全新的,可让您查看模型的*.dtl 文件。

这些选项是3D 模型的“详细信息选项”。

零件与装配可拥有与其关联的详细信息选项文件。

此对话框与“2D 绘图选项”的对话框类似。

这些“详细信息选项”控制注释的修饰外观。

它们支持3D 绘图标准,包括ASMD Y14.41-2003、ISO 16792 及衍生自ASME 和ISO 的其他标准。

文本大小以边界框及文本高度因子为基础。

这些选项是其名称中包含ratio一词的选项。

您可单击“文件”(File) > “选项”(Options) 来访问“Creo Parametric 选项”(Creo Parametric Options) 对话框。

图 2 - Creo 选项“Creo Parametric 选项”(Creo Parametric Options) 对话框的左侧包含以下类别:∙“收藏夹”(Favorites) - 您可将最常用的config.pro 选项置于此面板中,方法是在选项上右键单击,然后选择“添加到收藏夹”(Add to Favorites)。

∙“环境”(Environment) - 包含一些设置,可用来打开及关闭响铃、定义及执行映射键等。

Creo中配置绘图选项的方法

Creo中配置绘图选项的方法

Creo中配置绘图选项的方法
绘图选项的DTL文件需要通过配置config后才可以生效,上篇文章已经讲解如何导出DTL文件,本篇文章将介绍配置config加载该文件。

1)在Creo Parametric文件菜单下面点选选项命令,按图1步骤打开配置编辑器,把“drawing_setup_file”选项值设置为“D:\temp\gb_drw.dtl”该DTL
文件即为绘图选项导出的文件(路径和名称都可以自己定义)。

2)以同样的方法设置“pro_dtl_setup_dir”选项值为“D:\temp”。

这个选项是设置dtl文件的放置目录。

3)导出该配置文件“config.pro”至您的Creo Parametric启动目录,如图2,然后重新启动Creo Parametric绘图选项就可以生效了。

Creo工程图中如何显示轴的十字中心线
creo工程图中显示轴的十字中心线要比ProE中相对较繁琐一点。

1)首先需要点选“显示模型注释”那个手电筒,图1。

图1
2)在“显示模型注释”对话框中选择“显示模型基准”并在类型下面选择“轴”,如图2。

3)选择您要显示十字中心线的视图,最后点选轴并确定。

这样便show出了中心线。

图2
怎么在工程图里只显示轴线而不显示其名称
config.pro 里设置
display_axis_tags no。

02使用 Creo Parametric 界面

02使用 Creo Parametric 界面

单击下面的来收听音频版本(01:30):使用Creo Parametric 界面模块概述:Creo Parametric 的用户界面为您带来直观、简单的体验。

通过在正确的时间显示某些信息,然后在其他时间使用该空间显示其他信息,使系统的可用空间最多。

本模块向您介绍主要的用户界面并定义每个区域及其使用方法。

您将了解基本技巧,包括文件操控和管理、设置工作目录以及保存和打开文件。

您将学习用于基准显示的Creo Parametric 显示选项,它将帮助您完成此课程。

还将了解3D 视图方向和造型状态,并了解如何管理和应用外观。

目标:成功完成此模块后,您将能够:•了解Creo Parametric 的主要界面、文件夹浏览器、Web 浏览器和功能区系统。

•在Creo Parametric 中设置工作目录并管理文件,包括如何打开和保存文件。

•了解基本的Creo Parametric 显示选项,包括模型显示样式和基准显示。

•创建和管理基本的3D 方向。

•使用视图管理器创建造型状态。

•管理和应用Creo Parametric 外观。

•设置新零件模型。

单击下面的来收听音频版本(03:31):概念: 了解主界面了解主界面Creo Parametric 用户界面有许多不同区域,您可在创建模型时使用它们。

显示的区域取决于您目前执行的功能。

图 1 - 主界面主界面的区域包括:•图形窗口- Creo Parametric 的工作区域,您可在其中创建和修改Creo Parametric 模型,例如,零件、装配与绘图。

•“图形中”工具栏- 位于图形窗口顶部,“图形中”工具栏包含图形窗口显示的常用工具与过滤器。

您可以自定义“图形中”工具栏中显示的工具与过滤器。

•“快速访问”工具栏- 默认情况下,“快速访问”工具栏位于界面顶部。

它包含一组常用命令,这些命令独立于目前显示在功能区中的选项卡。

无论您是在特定模式下工作,还是在功能区选项卡中工作,都可以使用这些命令。

CREO绘图界面基础设置方法

CREO绘图界面基础设置方法

在中国绘图中,大部分使用的是第一视图,使用第三视图比较少,但 3D 软件默认视角有时第一,有 时第三,因此视角不同造成困扰。

在CREO 3.0中如何将第三视图修改成第一视图, 步骤分为四步即 可。

顺便将绘图界面大家容易碰到的问题讲了讲第一,打个CREO 3.0新建绘图,界面如下中的(绘图属性)点击确定。

第二步:点击(文件)下拉菜单> 将鼠标停留在(准备)菜单上> 将鼠标移至右边菜单1):单击3):移动后单击第三步:点击(绘图属性)后进入下面界面>在(详细信息选项)同行中,点击(更改)DKVD0O3〔盛站的》-PIC Cren Paruetria■=> 曰空9kJ 附①Lrl/j 国耐血H9 QP2J 差用时准誉啦Hauitt)ikV. 亜陰理和辻移介桶 审阳TA 祝崗吕2匸书式*2):移动帀贋-埠異云•包击值下方的字母切换,(first_angle )表示第一视角,(third_angle *)表示第三视角,选好点击添加 ........ >应用 .... >保存克丢黑莒理PTC U T " F arr I T I C 选项*活动鯉医]说明:以上保存后,有可能重新启动后又变成原来设置,如果是这样的话,建议启用下列流程进行设置。

保存路径需与 CREO 绘图软件(属性)中一致,这个属性在什么位置,就是点击你安装完成后的桌面图标右键,我画 121 U 曲 G *C *0「芒石* j T DiKVOOOO1 活却啲“ =PTC Creo Pam文杵"注輕韋绘堆承迁務分析审阳 工具延架n A 凸 新页面© tt占f 口页面设去 爼西」井对齐私n7 9越足视nEE®动己 移动璘規割煎面迨團卑规竝疝函即 根型视1H••浦勛认图1 feSUl 图严G豈示十公差 AXSI3E 改关曲―»■1 >J」<1 4. .11: II :■ : h-; III •沁 41 -口 KTGHT£7TCF匸z rmFi 診叽 CST5_DEF ,拉忡L P 粗册L► ::.|1 年列 I .」H I T"■— -f«4 I卜"卡★•辛 + Sl«*t I单击(更改)第四步:点击(更改)后进入下面界面>找到(这些选项控制视图和他们的注释)下面的( projection_type ) >单JlfJT8)保存到启动项中ekn#5:s▼ £5些选顶控制枫旳和它fl!的汪释»工;: 哙* 口)1.亡 EY:r~noJffi 3.000000D. :35QOOO 0 8500000.1562500.DOOODO 0 SDOOOOdlif^vit.lhi ekiias s.dlef a.ult_de t ail_vi t^_n&n e_5 tyl edl 署 * al e-_l i TK_s-ty3< 亡 dkt a.i.l_vi e*_toaind-wy_t3rpcdla> L iLil_vi ・v_亡丄■亡J-豐<&4t &.il_vi tw_sa 4at or VIEW Kvi ewn&ne-%. ^.OOQDOOVA-E *aooDooo *□ .oooaoo * letter * b frtL-arik_1 ■ £-L * rie-Kt.=B to_iU4d_c «nl. phuiRiEEFAVLT * circle * 旳冠*2.000000 *3ynwi-« t-ry1.ODDQQD Q OODCOO 0.ODOOOOletter"ba 11 cm_l ■ f <LsvlaA.U112 000000folic* A-iivkronnAEtlK«« 很長斬刨題注釋 •祠莖新生咸后的■ 一- •■——-10 置更札1)找到14it_ed<^_d;i spl iky_f nr_it«w_vi e# a vi **_£<:辽•.(tat 吃it i n 血1tor*TT1VUf H :n 4 FrkBB.+地顶Q:dt Etfa-ull定釁辆勤观團注 设査甌斤观匡]两 梗周課展开的樋 遥置橋就面枫医 说査新刨建的世 理制相矽认名肠 设去观圉栋签豉 揑制局SEJKXK 对经圉中指示辰 谕走在非ASME- 确定烏部故龙医 討ffil 鸵电砂碑 斶圮蔦^^犬医 确定时称蜒的盘 确定蝕冏授黑増加狽空的幣一 施许E 卜片⑹I. I 水皺2)找到并点击3)找到prcj 4d i oit_typ A q 査廉4)修改,此处以上是第三视角7)点击6)点击5)修改,此处以上是第 一视角lt*t 2SP &是另外新建了文件夹,如果没有新建的注意保存路径,不然设置了和没有设置一样注意地方对于很多习惯用CAD出零件图,3D软件外形图的人群,往往在CREO绘图文档中,只需要第一(三)视角,单位为毫米(MM ),转出去在CAD中是1:1。

01界面增强功能

01界面增强功能

界面增强功能模块概述:在本模块中,您将学习Creo Parametric 的界面增强功能,包括主界面的增强功能、图形增强功能、选项、选择、层和外观。

目标:成功完成此模块后,您将能够:∙了解主界面。

∙了解Creo 图形增强功能。

∙了解和自定义功能区界面。

∙配置Creo 选项。

∙了解选择增强功能。

∙创建层状态。

概念: 了解主界面了解主界面Creo Parametric 用户界面有许多不同区域,您可在创建模型时使用它们。

显示的区域取决于您目前执行的功能。

图 1 - 主界面主界面的区域包括:∙图形窗口- Creo Parametric 的工作区域,您可在其中创建和修改CreoParametric 模型,例如,零件、装配与绘图。

∙“图形中”工具栏- 位于图形窗口顶部,“图形中”工具栏包含图形窗口显示的常用工具与过滤器。

您可以自定义“图形中”工具栏中显示的工具与过滤器。

∙“快速访问”工具栏- 默认情况下,“快速访问”工具栏位于界面顶部。

它包含一组常用命令,这些命令独立于目前显示在功能区中的选项卡。

无论您是在特定模式下工作,还是在功能区选项卡中工作,都可以使用这些命令。

您可以自定义“快速访问”工具栏,以添加其他命令。

∙功能区- 横跨界面顶部的上下文相关菜单,其中包含您在Creo Parametric 中使用的大多数命令。

功能区通过选项卡与组来将命令安排成逻辑任务。

∙操控板- 位于用户界面顶部,当您创建或编辑特征定义时,操控板会显示出来。

操控板为您执行特征的创建或编辑等任务提供控制、输入、状态和指导。

更改会立即显示在屏幕上。

各种操控板选项卡都可与其他特征选项配合使用。

左侧的操控板图标包括特征控件,而“暂停”(Pause)、“预览”(Preview)、“创建特征”(Create Feature) 与“取消特征”(Cancel Feature) 选项位于右侧。

∙对话框- 上下文相关窗口,其中显示其他信息以及为您提供提示信息。

Creo教程_界面增强_选择增强功能

Creo教程_界面增强_选择增强功能

过程: 选择增强功能过程设置:为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric1\Enhancements\Selection文件夹并单击“确定”(OK)单击“文件”(File) > “打开”(Open)然后双击SELECTION1.PRT。

任务 1. 预先突出显示并选择零件模型中的项目。

仅启用下列“基准显示”类型:。

预先突出显示基准平面TOP,然后将其选中。

图1单击背景以取消选择全部特征。

禁用“平面显示”(Plane Display) 。

预先突出显示并选择孔特征。

图2单击背景以取消选择全部特征。

选择“拉伸2”(Extrude 2)。

预先突出显示曲面并将其选中。

图3单击背景以取消选择全部特征。

按下ALT 键并直接选择相同曲面。

从快速访问工具栏中单击“关闭窗口”(Close Window)。

任务 2. 预先突出显示并选择装配中的项目。

从“快速访问”工具栏中单击“打开”(Open) 。

在“打开”(Open) 对话框中,双击SELECTION.ASM。

预先突出显示并选择元件。

图4在背景中单击,取消选择所有元件。

选择元件、预先突出显示曲面并将其选中。

在背景中单击,取消选择所有元件。

按下ALT 键并直接选择相同曲面。

过程就此结束。

CREO绘图界面基础设置方法

CREO绘图界面基础设置方法

在中国绘图中,大部分使用的是第一视图,使用第三视图比较少,但3D软件默认视角有时第一,有时第三,因此视角不同造成困扰。

在CREO 3.0 中如何将第三视图修改成第一视图,步骤分为四步即可。

顺便将绘图界面大家容易碰到的问题讲了讲第一步,打个CREO 3.0新建绘图,界面如下第二步:点击(文件)下拉菜单……>将鼠标停留在(准备)菜单上……>将鼠标移至右边菜单中的(绘图属性)点击确定。

第三步:点击(绘图属性)后进入下面界面……>在(详细信息选项)同行中,点击(更改)第四步:点击(更改)后进入下面界面……>找到(这些选项控制视图和他们的注释)下面的(projection_type )……>单击值下方的字母切换,(first_angle )表示第一视角,(third_angle *)表示第三视角,选好点击添加……>应用……>保存说明:以上保存后,有可能重新启动后又变成原来设置,如果是这样的话,建议启用下列流程进行设置。

保存路径需与CREO 绘图软件(属性)中一致,这个属性在什么位置,就是点击你安装完成后的桌面图标右键,我是另外新建了文件夹,如果没有新建的注意保存路径,不然设置了和没有设置一样。

对于很多习惯用CAD出零件图,3D软件外形图的人群,往往在CREO绘图文档中,只需要第一(三)视角,单位为毫米(MM),转出去在CAD中是1:1。

在安装CREO时最好建立2个文件夹,好将CREO文件集中。

如下图在绘图设置中常用设置如下第一步:在菜单中找到(打开)菜单……>找到系统默认(绘图)模板。

选择其中一个你需要的图框大小,进行设置,我公司用的都是A4纸,所以我就以A4为例。

如下图第二步:打开后将里面的图形先删除,第三步设置:(绘图)界面参数设置,在上述(视图)设置中设置,具体步骤,点击(文件)下拉菜单 ……> 将鼠标停留在(准备)菜单上 ……> 将鼠标移至右边菜单中的(绘图属性)点击确定,点击(绘图属性)后进入下面界面……>在(详细信息选项)同行中,点击(更改),进入下面的(活动绘图)设置(一般就是设置,箭头大小,文字大小,标准单位),设置完成后需点击应用……>后点保存, 删除图形第四步:保存,将系统默认的替代。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

过程: 配置Creo 选项
过程设置:
为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric1\Enhancements\Creo-Options文件夹并单击“确定”(OK)
单击“文件”(File) > “打开”(Open)然后双击新建。

任务 1. 调查模型属性。

单击“新建”(New) ,并在“新建”(New) 对话框中选择“确定”(OK)。

仅启用下列“基准显示”类型:。

单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties)。

在“模型属性”中,查看每个类别中的选项。

图1
在“详细信息选项”(Detail Options) 部分中,单击“更改”(change)。

请注意3D 模型的选项。

单击“关闭”(Close) > “关闭”(Close)。

任务 2. 调查Creo 选项。

单击“文件”(File)> “选项”(Options)。

在“Creo Parametric 选项” (Creo Parametric Options) 对话框中,选择左侧的每个类别,并大概浏览一下可用选项。

单击“取消”(Cancel)。

过程就此结束。
