李廉锟《结构力学》笔记和课后习题(含考研真题)详解-第3章 静定梁与静定刚架【圣才出品】
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(力 法)【圣才出品】
第7章力法7.1 复习笔记【知识框架】【重点难点归纳】一、超静定结构 超静定结构的定义 多余联系的描述超静定结构的概述 超静定结构类型：超静定梁、超静定桁架、超静定刚架等 求解超静定问题应考虑的条件：平衡条件、几何条件、物理条件 基本方法：力法（柔度法）、位移法（刚度法） 计算方法 其他演变方法：力矩分配法、混合法、矩阵位移法等 超静定次数的确定 超静定次数的定义力法的定义 确定方法力法的基本结构力法的基本概念 相关概念 力法的基本体系力法的基本方程力法的典型方程确定力法的基本体系建立力法典型方程力法的计算步骤 计算方程中的系数和自由项力法的求解步骤 解算典型方程求出多余未知力 力法的相关结论 由平衡条件或叠加法求得最后内力 对称结构的条件对称的类型：正对称、反对称对称性的利用 对称的特点未知力分组及荷载分组取一半结构计算：奇数跨对称刚架、偶数跨对称刚架 理论基础超静定结构的位移计算 方法步骤平衡条件的校核最后内力图的校核 位移条件的校核温度变化对超静定结构的影响温度变化时超静定结构的计算 温度变化时超静定结构内力分析支座位移对超静定结构的影响支座位移时超静定结构的计算 支座位移对超静定结构的影响拱轴线方程及截面变化规律弹性中心法计算无铰拱 无铰拱的力法计算的相关步骤及弹性中心法 无铰拱的一些结论两铰拱的相关概念和力法求解步骤两铰拱及系杆拱 系杆拱的相关概念和力法求解步骤系杆拱的其他情况及桁架拱的简单介绍外界变化的影响超静定的结构特性 内力的确定多余联系的影响 力法1．定义单靠平衡条件还不能确定全部反力和内力的结构，称为超静定结构，如图7-1-1（a）、7-1-2（b）所示。
图7-1-1图7-1-22．多余联系（1）定义在超静定结构（几何不变）中，对保持结构的几何不变性没有必要的联系称为多余联系。
（2）多余未知力多余联系中产生的力称为多余未知力，又称赘余力或冗力，如图7-1-1（b）、7-1-2（b）所示。
第3章 静定梁与静定刚架(李廉锟_结构力学)
+
M'
FN
-
F' N
M'
§3-1 单跨静定梁
求所示简支梁任一截面的内力过程演示。
20 kN 15 kN/m A FxA =0 C D E 32 kN m G B
Ⅰ
FyA = 44 kN
Ⅱ
Ⅲ Ⅳ
FyB = 36 kN
解 (1)求出支座反力。 由整体平衡： X 0
2m 3m
2m 3m
4m
2m
2m
从支承情况不同又分为：
简支梁
伸臂梁
悬臂梁
§3-1 单跨静定梁
1. 任意截面的内力计算
通常先求出支座反力，采用截面法，建立平 衡方程，计算控制截面的内力。 内力符号规定如下： 轴力以拉力为正；
剪力以绕微段隔离体顺时针转者为正；
当弯矩使杆件下侧纤维受拉者为正。
FS FN
M
F' S
FS F' N
M
F' S
FP
a
FP
A ql2 2
a
l q
b
B
A
B
l
§3-1 单跨静定梁 F A a
Fab l
B
l q
b
A l
B
ql2 8
§3-1 单跨静定梁 a m l m A b m l a m l b B
l
m l
§3-1 单跨静定梁
4. 叠加法作弯矩图（section superposition method）
如何作DE段 弯矩图? 叠加法要点：以梁 段两端的弯矩值的 连线作为基线，在 此基线上迭加简支 梁在此分布荷载作 用下的弯矩图，即 得最终的弯矩图。
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(平面体系的机动分析)
第2章 平面体系的机动分析2.1 复习笔记【知识框架】【重点难点归纳】一、体系1．几何不变体系几何不变体系是指在任意载荷作用时，若不考虑材料的变形，则其几何形状与位置均能 几何不变体系 平面体系的概述 常变体系几何可变体系 瞬变体系自由度 自由度定义自由度个数平面体系的计算自由度 联系的定义联系 联系的分类：链杆、单铰、复铰多余联系 一般体系 计算自由度 计算自由度的公式 铰结链杆体系 自由度与体系是否几何不变的关系 三刚片规则 几何不变体系的基本组成规则 二元体规则两刚片规则 瞬变体系 瞬变体系的定义 三刚片规则中，三个铰在同一直线上的体系 瞬变体系 几种常见的瞬变体系 二元体的两杆共线的体系两刚片规则中，三根链杆交于同一点，且互不平行两刚片规则中，三根链杆全平行无穷远点的性质三刚片体系中虚铰在无穷远处的情况 一铰无穷远两铰无穷远三铰无穷远几何构造与静定性的关系 静定体系：体系几何不变且无多余联系超静定体系：体系几何不变，而且有多余联系 平面体系的机动分析保持不变的体系。
2．几何可变体系（1）定义几何可变体系是指在很小的荷载作用下，即使不考虑材料的变形，会发生机械运动而不能保持原有的几何形状或位置的体系。
（2）分类①常变体系；②瞬变体系。
二、平面体系的计算自由度1．自由度（1）自由度定义自由度是指体系运动时所具有的独立运动方式数目，也就是体系运动时可以独立变化的几何参数数目，或者说确定体系位置所需的独立坐标数目。
（2）自由度个数①平面内的一个点的自由度为2；②平面内的一个刚体的自由度为3；③机械中常用的机构是沿特定的一种轨迹运动，具有一个自由度；④几何不变体系不能发生任何运动，其自由度应等于零；⑤凡自由度大于零的体系都是几何可变体系。
2．联系（1）联系的定义联系是指限制运动的装置，也称为约束。
一个联系是指能减少一个自由度的装置。
（2）联系的分类①链杆一根链杆为一个联系。
②铰a．单铰单铰是指联结两个刚片的一个铰。
李廉锟《结构力学》(上册)配套题库【课后习题】(静定梁与静定刚架)【圣才出品】

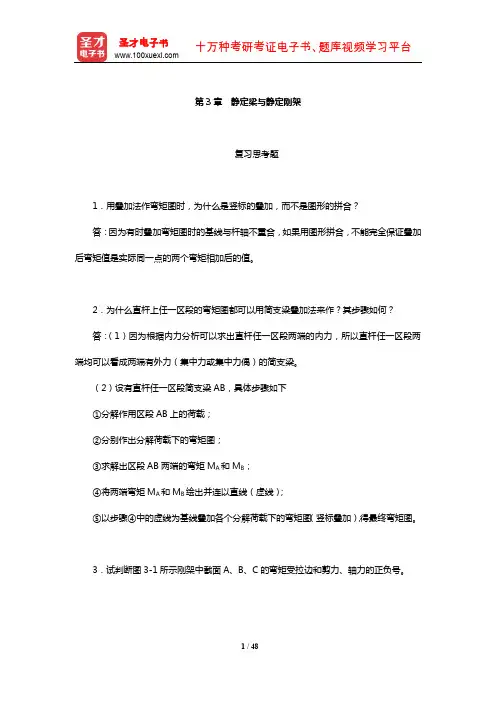

第3章静定梁与静定刚架复习思考题1．用叠加法作弯矩图时，为什么是竖标的叠加，而不是图形的拼合？答：因为有时叠加弯矩图时的基线与杆轴不重合，如果用图形拼合，不能完全保证叠加后弯矩值是实际同一点的两个弯矩相加后的值。
2．为什么直杆上任一区段的弯矩图都可以用简支梁叠加法来作？其步骤如何？答：（1）因为根据内力分析可以求出直杆任一区段两端的内力，所以直杆任一区段两端均可以看成两端有外力（集中力或集中力偶）的简支梁。
（2）设有直杆任一区段简支梁AB，具体步骤如下①分解作用区段AB上的荷载；②分别作出分解荷载下的弯矩图；③求解出区段AB两端的弯矩M A和M B；④将两端弯矩M A和M B绘出并连以直线（虚线）；⑤以步骤④中的虚线为基线叠加各个分解荷载下的弯矩图（竖标叠加），得最终弯矩图。
3．试判断图3-1所示刚架中截面A、B、C的弯矩受拉边和剪力、轴力的正负号。
图3-1答：轴力以受压为负，受拉为正；剪力以使截面顺时针旋转为正。
（1）截面A：左边受拉，剪力为负，轴力为负；（2）截面B：右边受拉，剪力为正，轴力为正；（3）截面C：左边受拉，剪力为正，轴力为正。
4．怎样根据静定结构的几何构造情况（与地基按两刚片、三刚片规则组成，或具有基本部分与附属部分等）来确定计算反力的顺序和方法？答：（1）与地基按两刚片，例如简支梁，支座反力只有三个，对某一端点取矩直接解除约束反力。
（2）与地基按三刚片规则组成，例如三铰刚架，支座反力有四个，考虑结构整体的三个平衡方程外，还需再取刚架的左半部（或右半部，一般取外荷载较少部分）为隔离体建立一个平衡方程方可求出全部反力。
（3）具有基本部分与附属部分时，按先附属后基本的计算顺序，求解支座反力。
5．当不求或少求反力而迅速作出弯矩图时，有哪些规律可以利用？答：当不求或少求反力而迅速作出弯矩图时，如下规律可以利用（1）结构上若有悬臂部分及简支梁部分（含两端铰接直杆承受横向荷载）弯矩图可先行绘制出；（2）直杆的无荷区段弯矩图为直线和铰处弯矩为零；（3）刚结点的力矩平衡条件；（4）外力与杆轴重合时不产生弯矩；（5）外力与杆轴平行及外力偶产生的弯矩为常数；（6）对称性的合理利用；（7）区段叠加法作弯矩图。
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(静定拱)【圣才出品】
第4章 静定拱4.1 复习笔记【知识框架】【重点难点归纳】一、拱的基本概念1．拱的定义拱是指轴线（截面形心的连线）为曲线并且在竖向荷载作用下会产生水平反力的结构。
2．拱的分类（1）按铰点数①三铰拱；②两铰拱；③无铰拱。
拱的定义 按铰点数：三铰拱、两铰拱、无铰拱 拱的分类 按铰趾位置：平拱、斜拱拱的基本概念 拱的特点拱式结构消除推力对支撑结构影响的方法拱各部分的名称：拱轴线、拱趾、拱的跨度、起拱线、拱顶、拱高等 反力个数 支座反力的计算 计算方法 计算公式三铰拱的计算 反力值影响因素内力的计算：弯矩、剪力、轴力斜拱支座反力计算三铰拱的合理拱轴线 合理拱轴线的定义拱轴线的计算方法 静定拱图4-1-1（2）按铰趾位置①平拱平拱是指两拱趾在同一水平线上的拱。
②斜拱斜拱是指不在同一水平线上的拱。
3．拱的特点（1）优点①与梁相比，拱在竖向荷载作用下会产生水平反力。
推力的存在与否是区别拱与梁的主要标志。
②由于推力的存在，拱的弯矩常比跨度、荷载相同的梁的弯矩小得多，使得拱截面上的应力分布较为均匀。
③主要承受压力，可利用抗拉性能较差而抗压较强的材料如砖、石、混凝土等来建造，更能发挥材料的作用。
（2）缺点拱支座要承受水平推力，因而要求比梁具有更坚固的地基或支承结构（墙、柱、墩、台等）。
4．拱式结构拱式结构是指在竖向荷载作用下会产生水平反力的结构，也称为推力结构。
如三铰刚架、拱式桁架等。
5．消除推力对支撑结构影响的方法在拱的两支座间设置拉杆来代替支座承受水平推力，使其成为带拉杆的拱（图4-1-2（a））。
为了使拱下获得较大的净空，有时也将拉杆做成折线形的（图4-1-2（b））。
图4-1-26．拱的各部分名称（1）拱轴线拱轴线是指拱身各横截面形心的连线。
（2）拱趾拱趾是指拱的两端支座的位置。
（3）拱的跨度l拱的跨度是指两拱趾间的水平距离。
（4）起拱线起拱线是指两拱趾的连线称为起拱线。
（5）拱顶拱顶是指拱轴上距起拱线最远的一点。
(NEW)李廉锟《结构力学》(第5版)(下册)笔记和课后习题(含考研真题)详解
目 录第12章 结构动力学12.1 复习笔记12.2 课后习题详解12.3 名校考研真题详解第13章 结构弹性稳定13.1 复习笔记13.2 课后习题详解13.3 名校考研真题详解第14章 结构的极限荷载14.1 复习笔记14.2 课后习题详解14.3 名校考研真题详解第15章 悬索计算15.1 复习笔记15.2 课后习题详解15.3 名校考研真题详解第12章 结构动力学12.1 复习笔记【知识框架】动力荷载与静力荷载基本概念自由振动和强迫振动 结构动力计算的目的 振动自由度的定义结构振动的自由度 结构按自由度的数目分类：单自由度结构和多自由度结构 确定结构的振动自由度 无限自由度结构 自由振动的原因：初始位移、初始速度单自由度结构的自由振动 不考虑阻尼时的自由振动 考虑阻尼时的自由振动 简谐荷载作用下单自由度受迫振动单自由度结构在简谐荷载作用下的受迫振动 不考虑阻尼的纯受迫振动考虑阻尼的纯受迫振动 瞬时冲量作用于质点单自由度结构在任意荷载作用下的受迫振动 任意动力载荷作用下的质点位移公式 振动微分方程 两种特殊载荷作用下的质点位移公式 按柔度法求解多自由度结构的自由振动按刚度法求解主振型的正交性多自由度结构在筒谐荷载作用下的的受迫振动 按柔度法求解振型分解法的优点 按刚度法求解振型分解法振型分解法的步骤 振动微分方程组的建立多自由度结构在任意荷载作用下的受迫振动 振动微分方程组的解耦待定常数的确定求解的具体步骤 地震作用的基本概念 地震作用的定义地震作用的计算 地震作用的分类：水平地震和竖向地震地震作用的实质单自由度结构的地震作用计算 多自由度结构的地震作用计算 梁的自由振动无限自由度结构的振动简谐均布干扰力作用下的受迫振动计算频率的近似计算方法：能量法、集中质量法、用相当梁法计算桁架的最低频率【重点难点归纳】一、基本概念1．动力载荷与静力载荷（1）静力载荷静力荷载是指施力过程缓慢，不致使结构产生显著的加速度，因而可以略去惯性力影响的荷载。
李廉锟《结构力学》(第6版)笔记及课后习题(含考研真题)详解-力法(圣才出品)
表 7-1-8 超静定结构位移的计算
七、最后内力图的校核（见表 7-1-9） ★★★ 超静定结构计算较为繁琐，大量运用数字与符号，因而极容易出错，通过校核能够有效
10 / 99
圣才电子书 十万种考研考证电子书、题库视频学习平台
2．什么是力法的基本结构和基本体系？它们在计算中起什么作用？基本体系与原结构 有何异同？
答：（1）基本结构和基本体系的定义 ①力法的基本结构是指将原超静定结构中的多余联系去掉后所得到的静定结构； ②基本体系是指基本结构在原有荷载和多余未知力共同作用下的体系。 （2）基本结构和基本体系在计算中的作用 ①力法的基本方程中系数和自由项的求解以及最终结构内力和反力的计算均是在基本 结构上进行的； ②基本体系是在建立力法的基本方程时，方程右端数值确定的关键，也即位移协调条件。 （3）基本体系与原结构异同点 ①不同点：基本体系用未知力代替了原结构的约束； ②相同点：基本体系与原结构最后的变形相同，这也是建立力法典型方程的位移条件。
答：（1）荷载作用下，超静定结构的内力只与各杆的刚度相对值有关，而与其刚度绝 对值无关。
14 / 99
圣才电子书 十万种考研考证电子书、题库视频学习平台
（2）当计算支座移动的超静定结构时，把移动的支座视为多余约束，那么典型方程的 右端就不为零，此时需要根据多余约束处已知的位移条件建立典型方程。
6．超静定结构的内力在什么情况下只与各杆刚度的相对大小有关？什么情况下与各杆 刚度的绝对大小有关？
降低错误率，保证计算结果的正确性。各阶段校核内容见表 7-1-9。 表 7-1-9 最后内力图的校核
八、支座移动和温度改变时超静定结构的计算（见表 7-1-10） ★★
李廉锟《结构力学》(下册)笔记和课后习题(含考研真题)详解(结构弹性稳定)【圣才出品】
圣才电子书
b．F＞Fcr
十万种考研考证电子书、题库视频学习平台
如图 13-1-2（b）所示，当 F 达到临界值 Fcr（比上述中心受压直杆的临界荷载小）时，
即使荷载丌增加甚至减小，挠度仍继续增加。
②特征
平衡形式并丌发生质变，变形按原有形式迅速增长，使结构丧失承载能力。
圣才电子书 十万种考研考证电子书、题库视频学习平台
第 13 章 结构弹性稳定
13.1 复习笔记
【知识框架】
结构失稳形式 第一类失稳（分支点失稳）
结构失稳概述
第二类失稳（极值点失稳）
临界荷载的确定
结构稳定的自由度
静力法的描述
用静力法确定临界荷载 单自由度结构的丼例
多自由度结构的丼例
当 φ≠0 时，φ 不 F 的数值仍是一一对应的（图 13-1-3（c）中的曲线 AC）。 ③近似处理 若丌涉及失稳后的位秱计算而只要求临界荷载的数值。则可采用近似方程求解。 3．多自由度结构 对于具有 n 个自由度的结构 （1）对新的平衡形式列出 n 个平衡方程，它们是关于 n 个独立参数（丌全为 0）的齐次 方程； （2）由系数行列式 D＝0 建立稳定方程； （3）求解稳定方程的 n 个特征荷载，其最小值便为临界荷载。
图 13-1-3 （1）平衡条件
Flsinφ－kφ＝0 当位秱很微小时，sinφ＝φ，式（13-1）可近似写为
（Fl－k）φ＝0 （2）平衡二重性 ①对于原有的平衡形式，φ＝0，上式成立； ②对于新的平衡形式，φ≠0，因而 φ 的系数应等于零，即
5 / 61
（13-1） （13-2）
圣才电子书
4 / 61
圣才电子书 十万种考研考证电子书、题库视频学习平台
结构力学：第1-11章课后答案(第五版李廉锟上下册)
结构力学：第1-11章课后答案(第五版李廉锟上下册) 第一章：结构力学基本原理1.1 选择题1.（D）材料的流变效应是指在恒定的应力下长时间内所发生的持续性变形。
2.（C）结构力学是研究结构在受力作用下的平衡条件、变形特点以及保证结构安全可靠的一门学科。
3.（B）静力学是结构力学的基础和起点，为后续结构力学的学习打下了坚实的理论基础。
4.（D）载荷是指作用在结构上的外力或内力引起的结构内力。
5.（D）结构承受荷载时产生的内力只有两种，即剪力和弯矩。
1.2 计算题1.（略）1.3 解答题1.（略）第二章：静定结构的受力分析2.1 选择题1.（C）静定杆系是指感力作用下平衡的杆件系统。
2.（B）双铰支座在支座点允许的转动是绕一个垂直轴线。
3.（C）简支梁在跨中承受的弯矩最大。
4.（C）连续梁是指有多个支座并且跨度超过3倍的梁。
5.（A）当两个力的作用线相交于一点时，这两个力称为共点力。
2.2 计算题1.（略）2.3 解答题1.（略）第三章：约束结构的受力分析3.1 选择题1.（C）约束支座限制了结构的自由度。
2.（B）在平面约束条件下，三个约束就可以确定结构的静定条件。
3.（A）约束力分解是将复杂的约束力分解为多个简单的约束力。
4.（D）简支梁在跨中承受的弯矩最大。
5.（D）当两个力构成一个力偶时，它们可以合成一个力偶。
若力偶平行于结构截面，力偶不会在结构内产生剪力和弯矩。
3.2 计算题1.（略）3.3 解答题1.（略）第四章：图解法与力法4.1 选择题1.（D）作用在梁上的集中力可以用力的大小和作用点位置的乘积表示。
2.（B）变形图中每个单元代表一个约束力。
3.（C）悬臂梁上的力和矩可以通过力的图解法求解。
4.（D）力法是通过构造力平衡方程解得结构的内力。
5.（A）设计中常用的受力分析方法有解析法、图解法和力法。
4.2 计算题1.（略）4.3 解答题1.（略）第五章：静定系数法与弹性能力法5.1 选择题1.（C）在确定支座反力时，要根据结构属于静定结构、不完全静定结构还是超静定结构来决定求解的方程数。
《结构力学习题》(含答案解析)
第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。
2、按虚力原理所建立的虚功方程等价于几何方程。
3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。
4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;; B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。
6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。
M k M p 21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。
8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。
a a9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。
二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。
q l l l /211、求图示静定梁D 端的竖向位移 ∆DV 。
EI = 常数 ，a = 2m 。
a a a 10kN/m12、求图示结构E 点的竖向位移。
EI = 常数 。
l l l /3 2 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。
求D 点的竖向位移。
P 3m 3m 3m14、求图示刚架B 端的竖向位移。
ql15、求图示刚架结点C 的转角和水平位移，EI = 常数 。
q16、求图示刚架中Ｄ点的竖向位移。
EI ＝常数。
l/217、求图示刚架横梁中Ｄ点的竖向位移。
EI＝常数。
18、求图示刚架中D点的竖向位移。
E I = 常数。
qll l/219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。
l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。
ll21、求图示结构B点的竖向位移，EI = 常数。
李廉锟《结构力学》(上册)课后习题详解(1-4章)【圣才出品】
第1章绪论复习思考题1．结构力学的研究对象和具体任务是什么？答：（1）结构力学的研究对象结构力学研究的主要对象是杆系结构。
（2）结构力学的具体任务①研究结构在荷载等因素作用下的内力和位移的计算。
在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算；②研究结构的稳定计算，以及动力荷载作用下结构的动力反应；③研究结构的组成规则和合理形式等问题。
2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？答：（1）荷载的定义荷载是指作用在结构上的主动力。
（2）荷载的分类①按作用时间分为：恒载和活载。
②按荷载的作用位置是否变化分为：固定荷载和移动荷载。
③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。
（3）静力荷载和动力荷载的主要区别荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。
若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。
3．什么是结构的计算简图？如何确定结构的计算简图？答：（1）计算简图的定义结构的计算简图是指略去次要因素，用一个简化图形来代替实际结构的图形。
（2）确定计算简图的方法①杆件的简化，常以其轴线代表。
②支座和结点的简化。
③荷载的简化，常简化为集中荷载及线分布荷载。
④体系的简化，将空间结构简化为平面结构。
4．结构的计算简图中有哪些常用的支座和结点？答：结构的计算简图中常用的支座和结点分别有：（1）常用的支座：活动铰支座、固定铰支座、固定支座、滑动支座。
（2）常用的结点：铰结点、刚结点、组合结点。
5．哪些结构属于杆系结构？它们有哪些受力特征？答：（1）杆系结构的定义杆系结构是指长度远大于其他两个尺度（即截面的高度和宽度）的杆件组成的结构。
杆系结构包括：梁、拱、刚架、桁架、组合结构、悬索结构。
（2）各种杆系结构的受力特征①梁。
梁是一种受弯杆件，其轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。
龙驭球《结构力学Ⅰ》(第3版)笔记和课后习题(含考研真题)详解(上册)-第一章至第三章【圣才出品】
第1章绪论1.1复习笔记一、结构力学的学科内容和教学要求1．结构建筑物、工程设施中承受和传递荷载而起骨架作用的部分。
从几何角度上可分为杆件结构、板壳结构、实体结构三类。
2．结构力学研究内容（1）结构力学的研究对象，主要是杆件结构；（2）结构力学的研究任务，是根据力学原理研究在外力和其他外界因素作用下结构的内力和变形，结构的强度、刚度、稳定性和动力反应，以及结构的组成规律和受力性能；（3）结构力学的研究方法，包含理论分析、实验研究和数值计算三个方面；（4）结构力学的基本方程，包含力系的平衡方程或运动方程、变形与位移间的几何方程和应力与变形间的物理方程（本构方程）。
3．能力培养包括分析能力、计算能力、自学能力、表达能力。
二、结构的计算简图和简化要点1．结构的计算简图计算中需要寻求一个简化的图形来代替实际结构，这个图就称为结构的计算简图。
它的确定原则：（1）从实际出发，即要反映结构的主要受力特征；（2）分清主次，略去细节，以便于计算。
2．简化要点（1）结构体系，常略去次要空间约束，简化为平面结构计算；（2）杆件用轴线简化，杆件间的连接区用结点表示，杆长用结点间距离表示，荷载作用点也转移到轴线上；（3）杆件间的连接区，根据实际情况简化为铰结点或刚结点；（4）结构和基础连接，一般简化为滚轴支座、铰支座、定向支座、固定支座；（5）材料性质，一般简化为连续、均匀、各向同性、完全弹性或弹塑性的材料；（6）荷载，均简化为作用在杆件轴线上，分为集中荷载和均布荷载。
三、杆件、杆件结构、荷载的分类1．杆件通常分为梁、拱、桁架、刚架、组合结构。
2．杆件结构（1）根据空间特性，分为平面结构和空间结构；（2）根据计算特性，分为静定结构、超静定结构。
3．荷载（1）根据作用时间，分为恒载和活载；（2）根据作用性质，分为静力荷载和动力荷载。
四、学习方法（1）加——广采厚积，织网生根（博学）；（2）减——去粗取精，弃形取神（学识）；（3）问——知惑解惑，开启迷宫（学问）；（4）用——实践检验，多用巧生（学习）；（5）创新——觅真理立巨人肩上，出新意于法度之中（读破）。
李廉锟《结构力学》(上册)配套题库【章节题库】(静定梁与静定刚架)【圣才出品】
第3章静定梁与静定刚架一、填空题1．如图3-1所示结构中截面K的弯矩值M K＝______。
图3-1【答案】M K＝0【解析】由整体∑M B，得M B＝0；自B向K，可得M K。
2．如图3-2所示结构中K截面的弯矩值为______。
图3-2【答案】M K＝80kN·m（下边受拉）【解析】由整体∑X＝0，得X A＝40kN（水平向左）；自A向K，可得M K。
3．如图3-3所示结构中截面K的弯矩值M K＝______。
图3-3【答案】（下边受拉）【解析】（上边受拉）；叠加法，得M K。
4．如图3-4所示结构中截面K的剪力值Q K＝______。
图3-4【答案】【解析】利用对称，，可得Q K。
5．如图3-5所示结构中截面K的弯矩值M K＝______；剪力值Q K＝______；轴力值N K ＝______。
图3-5【答案】M K＝0；Q K＝1.5P；N K＝－1.5P【解析】由整体∑M A＝0，得；自BKC，由∑M C＝0，得拉杆轴力，自B向K，可得M K、Q K、N K。
二、判断题1．直杆无荷载区段的弯矩图为直线。
（）【答案】对【解析】无荷载区段，由Q与q（q＝0）的微分关系，Q为常数；再由M与Q的微分关系，可知命题正确。
2．如图3-6（a）所示结构的弯矩图如图3-6（b）所示。
（）图3-6【答案】对【解析】因为R A＝0，AC段无弯矩。
3．如图3-7所示结构的弯矩图是正确的。
（）图3-7【答案】错【解析】结点上弯矩不平衡，横梁有弯矩。
4．如图3-8所示结构的弯矩图是正确的。
（）图3-8【答案】对【解析】梁右端截面弯矩为M，铰处为零，连斜直线，柱无剪力，Q为常数。
5．如图3-9所示结构的弯矩图是正确的。
（）图3-9【答案】错【解析】考虑B、C部分，由∑M C＝0，得R B＝P（↑）；由整体可得M A＝3Pl（右拉）。
6．根据荷载与内力的微分关系，作出如图3-10所示内力图是正确的。
（）图3-10【答案】错【解析】悬臂段BC，弯矩图为平线，无剪力图。
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(渐近法)【圣才出品】
第9章 渐近法9.1 复习笔记【知识框架】【重点难点归纳】 一、力矩分配法 1．定义 （1）劲度系数当杆件AB （图9-1-1）的A 端（又称近端）转动单位角时，A 端的弯矩称为该杆端的劲度系数，用表示。
它标志着该杆端抵抗转动能力的大小，故又称为转动刚度，其值不仅与杆件的线刚度有关，而且与杆件另一端（又称远端）的支承情况有关。
（2）传递系数当A 端转动时，B 端也产生一定的弯矩，将B 端弯矩与A 端弯矩之比称为由A 端向B力矩分配法的相关定义 劲度系数渐进法的概述 传递系数 力矩分配法的基本原理及举例分析应用力矩分配法计算无侧移刚架和连续梁 适用的对象无剪力分配法的举例分析 无剪力分配法 无剪力分配法的定义 无剪力分配法解多层无侧移刚架无剪力分配法应用于有侧移刚架 适用对象剪力分配法的举例分析 剪力分配法 剪力分配法的定义 剪力分配法的其他情况 剪力分配法的实用举例渐进法端的传递系数，用来表示，即。
图9-1-1等截面直杆的劲度系数和传递系数见表9-1-1。
当B端为自由或为一根轴向支承链杆时，A端转动时杆件将毫无抵抗，其劲度系数为零。
表9-1-1 等截面直杆的劲度系数和传递系数2．应用（单个结点转角）力矩分配法其结点角位移、杆端力的符号规定均与位移法相同，非常适用于连续梁和无结点线位移刚架的计算。
（1）举例①原结构如图9-1-2（a）所示刚架。
②典型方程只有一个基本未知量即结点转角，其典型方程为：。
图9-1-2③绘出M p、M1图如图9-1-2（b）、（c）所示。
④求自由项a．求（9-1）式中，为结点固定时附加刚臂上的反力偶，可称为刚臂反力偶，它等于汇交于结点1的各杆端固端弯矩的代数和，即各固端弯矩所不能平衡的差额，故又称结点上的不平衡力矩。
b．求（9-2）式中，为汇交于结点1的各杆端劲度系数的总和。
⑤解典型方程⑥最终弯矩图按叠加法计算各杆端的最后弯矩a．近端弯矩各杆汇交于结点1的一端为近端，另一端为远端。
李廉锟《结构力学》(上册)课后习题详解(1-4章)【圣才出品】
第1章绪论复习思考题1．结构力学的研究对象和具体任务是什么？答：（1）结构力学的研究对象结构力学研究的主要对象是杆系结构。
（2）结构力学的具体任务①研究结构在荷载等因素作用下的内力和位移的计算。
在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算；②研究结构的稳定计算，以及动力荷载作用下结构的动力反应；③研究结构的组成规则和合理形式等问题。
2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？答：（1）荷载的定义荷载是指作用在结构上的主动力。
（2）荷载的分类①按作用时间分为：恒载和活载。
②按荷载的作用位置是否变化分为：固定荷载和移动荷载。
③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。
（3）静力荷载和动力荷载的主要区别荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。
若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。
3．什么是结构的计算简图？如何确定结构的计算简图？答：（1）计算简图的定义结构的计算简图是指略去次要因素，用一个简化图形来代替实际结构的图形。
（2）确定计算简图的方法①杆件的简化，常以其轴线代表。
②支座和结点的简化。
③荷载的简化，常简化为集中荷载及线分布荷载。
④体系的简化，将空间结构简化为平面结构。
4．结构的计算简图中有哪些常用的支座和结点？答：结构的计算简图中常用的支座和结点分别有：（1）常用的支座：活动铰支座、固定铰支座、固定支座、滑动支座。
（2）常用的结点：铰结点、刚结点、组合结点。
5．哪些结构属于杆系结构？它们有哪些受力特征？答：（1）杆系结构的定义杆系结构是指长度远大于其他两个尺度（即截面的高度和宽度）的杆件组成的结构。
杆系结构包括：梁、拱、刚架、桁架、组合结构、悬索结构。
（2）各种杆系结构的受力特征①梁。
梁是一种受弯杆件，其轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。
(NEW)龙驭球《结构力学Ⅰ》(第4版)笔记和课后习题(含考研真题)详解(上册)
2-8 试分析图2-2-17所示体系的几何构造。
图2-2-17
解：（1）如图2-2-18（a）所示，视链杆AB和CD分别为刚片1和2，基 础为刚片3，则三刚片通过不共线的瞬铰B、D和无穷远处的瞬铰相连， 故体系为几何不变体系，且无多余约束。 （2）如图2-2-18（b）所示，视链杆AB和CD为刚片1和2，基础为刚片 3，则三刚片通过相交于一点的瞬铰O和无穷远处的瞬铰相连，故体系 为有一个多余约束的瞬变体系。
目 录
第1章 绪 论 1.1 复习笔记 1.2 课后习题详解 1.3 名校考研真题详解
第2章 结构的几何构造分析 2.1 复习笔记 2.2 课后习题详解 2.3 名校考研真题详解
第3章 静定结构的受力分析 3.1 复习笔记 3.2 课后习题详解 3.3 名校考研真题详解
第4章 影响线 4.1 复习笔记 4.2 课后习题详解
图2-2-1
解：（1）如图2-2-2所示，ABC和DEF为两个二元体，可以撤除，剩下 的杆CD通过不共点的三链杆与基础相连，形成几何不变体，二元体不 影响原结构的几何不变性，故体系为几何不变体系，且无多余约束。
图2-2-2
（2）如图2-2-3所示，刚片AB通过不共点三链杆1、2、3与基础相连，形 成几何不变体。将刚片AB和基础视为新的基础，刚片CD通过链杆BC、 DE及链杆4与基础相连，但是这三链杆交于同一点，即链杆4与刚片CD 的交点，故体系为有一个多余约束的瞬变体系。 注：瞬变体系必定有多余约束。
图2-2-10（e）
2-5 试分析图2-2-11所示体系的几何构造。
图2-2-11
解：（1）如图2-2-12（a）所示，去掉中间的铰C，则两边体系均为几 何不变体系，铰C为多余的两个约束，故整个体系为几何不变体系，有 两个多余约束。
李廉锟结构力学3
【例3-1】 1.反力 2.控制截面 C-A-(D)-EF-GL-GR-B 3.FS－连线 4.M－连线 直线 曲线
（极值）
滚小球作Q图 力推小球同向走，力尽小球平行走 集中力偶中间铰，方向不变无影响 反推小球回到零，上正下负剪力图
斜梁 基本方法 ——截面法 斜杆内力 ——FS、FN随截面方向倾斜 1.支座反力 2.内力： M FS、FN：投影方向 3.内力图 4.斜长分布→水平分布
§3—2 多跨静定梁
1. 几何组成 基本部分——独立地维持其几何不变的部分 附属部分——依靠基本部分才能维持其几何不变 的部分 层叠图——层次关系
2．受力分析——特点 基本部分——荷载作用其上，附属部分不受力 附属部分——荷载作用其上，基本部分受力 3．内力分析步骤 未知反力数 ＝ 独立平衡方程数 计算——按几何组成的相反次序求解 （避免解联立方程） 反力、内力计算，内力图绘制——同单跨梁
【例3－5】
1.简支
－反力 2.M图 3.FS图 4.FN图 5.校核
【例3－6】 1、反力* 2、M图 3、FS图 AD、BE *DC、CE: －M→FS 4、FN图 AD、BE DC、EC （结点）
【例3－7】组成分析——基本、附属部分 按组成相反次序，分别按基本形式计算
§3－4 快速绘制 M 图
任意直杆段——适用 叠加法作M图 （1）求控制截面值 外力不连续点 （F,M作用点， q的起点，终点等） （考虑全部荷载） （2）分段画弯矩图 控制截面间无荷载 ——连直线 控制截面间有荷载(q、F) ——连虚线， ——再叠加标准M0图
5．绘制内力图的一般步骤 （1）求反力（悬臂梁可不求） （2）分段 ——外力不连续点：q端点，F、M作用点 （3）定点 ——求控制截面内力值（全部荷载） （4）连线 ——按微分关系 连直线 曲线：连虚线，叠加简支梁M0图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

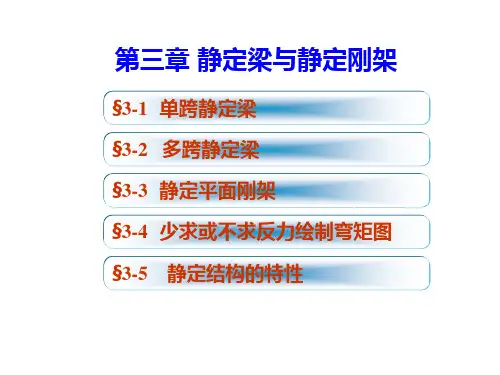

第3章 静定梁与静定刚架
3.1 复习笔记【知识框架】
【重点难点归纳】
一、单跨静定梁 ★★★★
1．内力
表3-1-1 内力的基本概念
图3-1-1
图3-1-22．内力与外力间的微分关系及积分关系（1）由平衡条件导出的微分关系式
计算简图如图3-1-3所示，微分关系式为
（Ⅰ）
d d d d d d s
s N
F q x
x M F
x F p x
x ⎧=⎪⎪⎪=
⎨⎪⎪=-⎪⎩-（）（）
图3-1-3
（2）荷载与内力之间的积分关系
如图3-1-4
所示，结合式（Ⅰ）可得梁的内力积分公式，积分公式及其几何意义见表3-1-2。
图3-1-4
表3-1-2 内力的积分公式及几何意义
3．叠加法作弯矩图
表3-1-3 常用叠加法及其作图步骤
图3-1-5
图3-1-6
二、多跨静定梁 ★★★★
多跨静定梁是由构造单元（如简支梁、悬臂梁）多次搭接而成的几何不变体系，其计算简图见图3-1-7，几何构造、计算原则、传力关系见表3-1-4。
