压缩空气精密过滤器

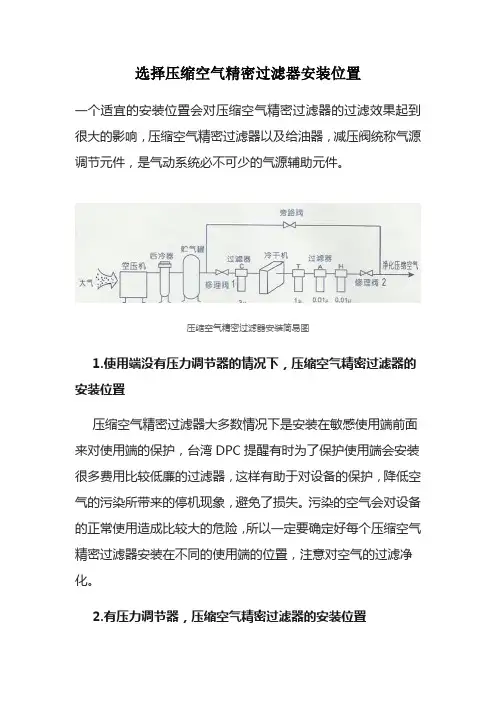

选择压缩空气精密过滤器安装位置
选择压缩空气精密过滤器安装位置
一个适宜的安装位置会对压缩空气精密过滤器的过滤效果起到很大的影响,压缩空气精密过滤器以及给油器,减压阀统称气源调节元件,是气动系统必不可少的气源辅助元件。
压缩空气精密过滤器安装简易图
1.使用端没有压力调节器的情况下,压缩空气精密过滤器的安装位置
压缩空气精密过滤器大多数情况下是安装在敏感使用端前面来对使用端的保护,台湾DPC提醒有时为了保护使用端会安装很多费用比较低廉的过滤器,这样有助于对设备的保护,降低空气的污染所带来的停机现象,避免了损失。
污染的空气会对设备的正常使用造成比较大的危险,所以一定要确定好每个压缩空气精密过滤器安装在不同的使用端的位置,注意对空气的过滤净化。
2.有压力调节器,压缩空气精密过滤器的安装位置
在这种情况下,压缩空气精密过滤器的安装位置与上面介绍的基本相似,只不过这时需要安装在压力调节器的前面,为了防止下游冷却,水分的凝结,在压力调节器的高压侧装一个高效凝取式过滤器,另外压缩空气精密过滤器也能起到对压力调节器的保护作用,为了更省钱也可以在压力减小之前使用小的过滤器。
有时需要为了不同的需求会在压缩机的周围安装一个大型的压缩空气精密过滤器,一个常见的压缩装置中,为了有效的减小压缩空精密过滤器的下游的空气冷却和水分的凝结,压缩空气精密过滤器应该安装在冷却器与储气罐的后面,所以说不同的安装场合有不同的安装方法。
精密过滤器说明书
精密过滤器操作说明书一、概述材质为304或316不锈钢的精密过滤器也称滤芯过滤器或保安过滤器,其外形美观、结构简单合理、采用内外抛光,具有成本低、体积小、过滤面积大、过滤速度快、堵塞率低、耐酸碱腐蚀、使用寿命长等特点。
在内部加入不同精度的滤芯(如PP滤芯、线绕芯、折叠滤芯、陶瓷滤芯等多种不同规格型号滤芯)可去除水或空气中各种微小颗粒、胶体、金属、细菌、余氯等杂质。
二、基本特征:1、精密过滤器采用优质进口304或316L不锈钢精作而成,亦称为保安过滤器。
以除去流体中的固体颗粒,细菌状体及其它杂质。
保安过滤器具有耐高压,更换滤芯方便,处理水量大,占地面积小、过滤效果好等特点,保安过滤器广泛应用于电子工业、医药工业、家用饮水、食品饮料、酒、啤酒、矿泉水行业作为预处理工艺及终端过滤。
2、精密过滤器(又称保安过滤器),根据其外观结构的不同分为卡箍式,法兰式,吊环式等多种形式的过滤器,根据其滤材的不同分为袋式过滤器和棒式过滤器等,精密过滤器广泛应用于食品,医药,电子,化工,石油等工业的预处理工艺中,具有过滤度高,过滤阻力小,水通量大,耐酸碱等特点,过滤精度为0.1-100um之间。
3、精密过滤器是一种多功能过滤器,适用于水、油、油漆等液体净化。
根据使用滤芯的不同分为:过滤精度为0.5-100μm,流量为1.5-200m3/h.根据用户需求可制作不同尺寸规格的产品。
该式过滤器外形、内部结构一样,五种滤芯可通换,因此具有一机多用的功能。
4、过滤器的材质分304、316L不锈钢两种,不但体积小、成本低、流量大、而且检修、换芯、装配方便。
5、滤芯顶盖用V型卡箍连接,操作很轻便,它分平底支撑和支脚支撑两种,进出口采用2″NPT或BSP制螺纹连接和3-4″ASA或DIN法兰连接,进出口设置在滤器的底部,以便于操作,同时滤器顶盖还带有1/4″NPT制螺纹口用于安装压力表或排气阀,而底部则另有两个1/2″NPT螺纹口,作为滤器的清洗排液口,安装时只需用带螺栓的压板压住滤器的底边即可固定。
压缩空气精密过滤器工作原理
压缩空气精密过滤器工作原理
压缩空气精密过滤器是一种用于去除空气中微小颗粒和液体污染物的设备。
它广泛应用于各种工业和医疗领域,以确保空气质量符合特定的要求。
压缩空气精密过滤器的工作原理主要包括滤料材料的选择和过滤机制。
滤料材料是关键的组成部分,它通常由纤维或多孔材料制成,具有高度的过滤效能和捕捉能力。
滤料的选择要根据需要去除的污染物类型和粒径范围来确定。
在过滤过程中,空气通过滤料,微小颗粒和液体污染物被阻隔在滤料中。
其中,微小颗粒主要通过惯性撞击和拦截效应被捕获。
当空气流经滤料的细小通道时,颗粒会因为其惯性而继续直线运动,最终撞击到滤料表面并被捕获。
此外,滤料的多孔结构也能够通过拦截作用俘获较小的颗粒。
液体污染物主要通过相互作用和表面张力效应被过滤。
当空气中存在液滴或细小颗粒时,它们会与滤料表面发生相互作用,形成液滴或颗粒在滤料上的聚集。
这些液滴或颗粒会继续与滤料上的其他污染物相互作用,最终形成较大的颗粒,从而被滤料捕获。
为了保持过滤器的运行效率,定期更换和清洗滤料是必要的。
过滤
器的寿命和性能也取决于初期的过滤效能,因此选择高质量的滤料和适当的维护非常重要。
总之,压缩空气精密过滤器通过选择合适的滤料和利用不同的过滤机制去除空气中的微小颗粒和液体污染物。
它是确保压缩空气质量的关键设备,对于保护设备和保障生产过程安全至关重要。
压缩空气管道过滤器的分类及安装要求
压缩空气管道过滤器的分类及安装要求全文共四篇示例,供读者参考第一篇示例:压缩空气管道过滤器在压缩空气系统中起着非常重要的作用,它能有效地过滤空气中的固体颗粒和液态颗粒,保护管道及设备,提高系统的稳定性和可靠性。
在选择和安装压缩空气管道过滤器时,需要考虑过滤器的分类和安装要求,以确保系统能够正常运转。
本文将详细介绍压缩空气管道过滤器的分类及安装要求。
一、压缩空气管道过滤器的分类根据过滤器的不同材质和工作原理,压缩空气管道过滤器可以分为以下几类:1. 粗过滤器:粗过滤器用于过滤大颗粒和液态颗粒,通常采用网孔或纤维布等材质,能有效阻挡直径大于5um的颗粒物。
粗过滤器适用于一些工业场合,能够减少管道和设备的损坏。
2. 中效过滤器:中效过滤器的过滤精度较高,一般能够过滤直径在1-5um之间的颗粒物,适用于要求比较严格的场合,如食品制造、医药等领域。
4. 超高效过滤器:超高效过滤器是最高级别的过滤器,能够过滤直径小于0.01um的微粒,通常采用高级别的滤芯和滤材料,广泛用于对空气纯度要求极高的场合,如洁净室、实验室等环境。
根据过滤器的不同功能和要求,可以选择适合的过滤器进行安装,以保证系统的正常运行和设备的长期使用。
安装压缩空气管道过滤器时,需要注意以下几点要求:1. 安装位置:压缩空气管道过滤器的安装位置应该在压缩空气系统中离最近设备近处,以确保过滤器有效过滤空气中的杂质和颗粒物,保护设备不受损坏。
过滤器应该安装在水平位置上,以保证过滤器的正常工作。
2. 安装方向:压缩空气管道过滤器具有进气口和出气口之分,安装过滤器时应确保进气口朝向空气源,出气口朝向被过滤设备,以保证空气流通方向正确,不影响过滤效果。
3. 连接方式:压缩空气管道过滤器通常通过螺纹连接或法兰连接与管道系统相连,安装时需要确保连接紧密,不存在漏气现象,以保证空气系统的正常运行。
连接处应该配备密封垫圈或密封胶条,以防止漏气。
4. 维护保养:压缩空气管道过滤器在运行过程中会不断吸附颗粒物和污染物,需要定期清洗和更换过滤芯,以保证过滤器的正常运行和过滤效果。

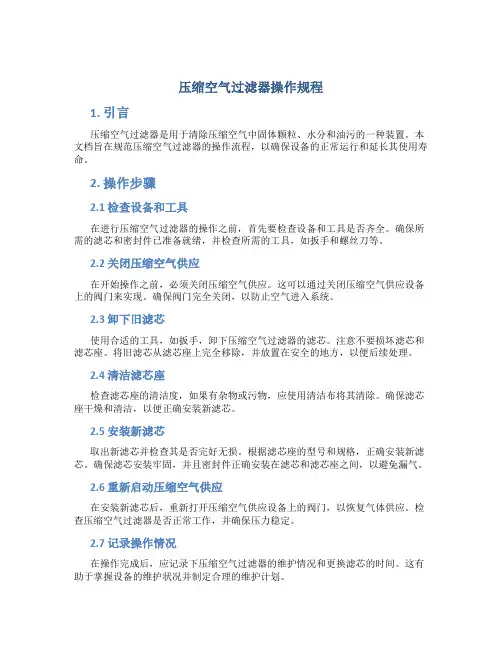

压缩空气过滤器操作规程
压缩空气过滤器操作规程1. 引言压缩空气过滤器是用于清除压缩空气中固体颗粒、水分和油污的一种装置。
本文档旨在规范压缩空气过滤器的操作流程,以确保设备的正常运行和延长其使用寿命。
2. 操作步骤2.1 检查设备和工具在进行压缩空气过滤器的操作之前,首先要检查设备和工具是否齐全。
确保所需的滤芯和密封件已准备就绪,并检查所需的工具,如扳手和螺丝刀等。
2.2 关闭压缩空气供应在开始操作之前,必须关闭压缩空气供应。
这可以通过关闭压缩空气供应设备上的阀门来实现。
确保阀门完全关闭,以防止空气进入系统。
2.3 卸下旧滤芯使用合适的工具,如扳手,卸下压缩空气过滤器的滤芯。
注意不要损坏滤芯和滤芯座。
将旧滤芯从滤芯座上完全移除,并放置在安全的地方,以便后续处理。
2.4 清洁滤芯座检查滤芯座的清洁度,如果有杂物或污物,应使用清洁布将其清除。
确保滤芯座干燥和清洁,以便正确安装新滤芯。
2.5 安装新滤芯取出新滤芯并检查其是否完好无损。
根据滤芯座的型号和规格,正确安装新滤芯。
确保滤芯安装牢固,并且密封件正确安装在滤芯和滤芯座之间,以避免漏气。
2.6 重新启动压缩空气供应在安装新滤芯后,重新打开压缩空气供应设备上的阀门,以恢复气体供应。
检查压缩空气过滤器是否正常工作,并确保压力稳定。
2.7 记录操作情况在操作完成后,应记录下压缩空气过滤器的维护情况和更换滤芯的时间。
这有助于掌握设备的维护状况并制定合理的维护计划。
3. 安全注意事项•在操作过程中,务必佩戴适当的个人防护装备,如手套和眼镜,以防止意外伤害。
•在拆卸旧滤芯时,要小心处理,避免接触到油污或其它污染物。
•操作时要确保设备和工具的可靠性和完整性,防止意外发生。
•若发现滤芯或滤芯座有损坏或磨损的情况,应及时更换。
4. 结论按照以上操作规程进行压缩空气过滤器的操作能够确保设备的正常运行和延长其使用寿命。
遵守安全注意事项能够最大程度地减少意外伤害的发生。
定期记录维护情况有助于掌握设备的维护状况并制定合理的维护计划。
压缩空气精密过滤器工作原理
压缩空气精密过滤器工作原理
压缩空气精密过滤器是一种用于去除空气中的固体颗粒、液滴和油雾的设备。
它通常应用于压缩空气系统、气体净化设备、空气压缩机和其他需要干净空气的工业领域。
压缩空气精密过滤器的工作原理主要包括两个步骤:物理过滤和化学吸附。
在物理过滤阶段,空气通过过滤器中的纤维材料,其中包含了许多细小的孔隙。
这些孔隙的大小可以根据需要进行调整,以便过滤器可以捕捉到不同大小的颗粒。
当空气经过过滤器时,较大的颗粒会被阻挡在过滤器表面,而较小的颗粒则会通过孔隙进入内部。
在化学吸附阶段,过滤器内部通常涂有一层化学吸附剂,例如活性炭。
这些吸附剂可以吸附空气中的气体分子和有机物,如油雾和气味。
通过这种方式,过滤器可以有效地去除空气中的异味和有害物质。
压缩空气精密过滤器的效率通常通过其过滤级别来衡量。
过滤级别越高,过滤器可以捕捉的颗粒越小。
一般来说,过滤级别以颗粒的直径来表示,例如0.01微米或0.1微米。
过滤器的过滤级别通常由应用需求决定。
此外,压缩空气精密过滤器还可以根据需要进行定制。
例如,在特殊工业环境中,需要在过滤器中添加抗静电材料以防止静电产生。
还有一些过滤器配备了压差指示器,可以指示过滤器是否需要更换。
总的来说,压缩空气精密过滤器通过物理过滤和化学吸附的工作原理,可以有效地去除空气中的颗粒、液滴和油雾,提供干净的空气供应。
它在许多工业领域中发挥着重要的作用,确保了生产过程的安全和高效。
各级压缩空气过滤器的作用和特点
各级压缩空气过滤器的作用和特点等級C級T級A級H級通用一般往复式空压机一般往复式空压机一般往复式空压机一般往复式空压机范围前置过滤前置过滤后置过滤专用材質多层玻璃纤维滤芯多层玻璃纤维吸附式滤芯多层玻璃纤维吸附式滤芯活性碳滤芯過濾含量5MICRON 1MICRON 0.01MICRON 0.03MICRON 濾油含量5PPM 0.5PPM 0.01PPM 0.03PPM 最大壓力16KG/CM216KG/CM216KG/CM216KG/CM2最高温度65℃65℃65℃65℃一般壓差0.2KG/CM20.17KG/CM20.275KG/CM20.07KG/CM2最大壓力0.7KG/CM20.7KG/CM20.7KG/CM20.7KG/CM2功能將压缩空气內大量的油氣濾除到5PPM以內及濾除雜質顆粒至5MICRON(除油和水)將壓縮空氣內的油氣濾除到0.5PPM以內及濾雜質顆粒至1MICRON(除水)將壓縮空氣內的微量油氣精密濾除至0.01PPM同時濾除空氣中雜質顆粒至0.01PPM的高品質壓縮空氣(除尘)一般用于濾除壓縮空氣中的臭氣,非常微細的油氣及超達到無油標准微顆粒(提高过滤精度)空压机过滤器系统装配园例C级和T级配置用于铸造机械,焊机,零件清洗,精密工业,电子工业,气动工具C级和T级食品饮料加工,潜水气源C级,T级和A级仪器,静电涂装,空气轴承C级,T级和A级用于包装,油漆喷涂,气动仪表C级,T级和A级用于食品工业,医药工业,搅拌,干燥C级,T级,A级和H级化学粉剂装置,发酵工艺,电脑室。
压缩空气过滤器分级简介及性能参数价格
压缩空气过滤器分级的海外并购,以年均7%的速度增长。
从986年至今,海外并购案共有23宗,其中3宗是2年以后完成的。
而据麦肯锡的研究,在过去2年,全球大型的企业兼并案中,取得预期效果的比例低于5%。
具体到中国,有67%的海外收购不成功。
其海外收购的目的,比如获得先进的技术,大多都没能实现。
根据波士顿发布的报告,受石油价格上涨的影响,在未来几年中,中国企业的海外收购,将主要着眼于获取石油。
【压缩空气过滤器分级】产品简介:压缩空气精密过滤器是利用物理阻隔技术来分离介质中其他成分的一种设备。
空气过滤器是用来过滤空气中固体微粒、水滴及油雾等气溶胶类杂质,使空气获得清净的主要设备。
【压缩空气过滤器分级】滤芯简介:精密过滤器滤芯是过滤器的心脏,顾名思义为滤芯。
滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。
除去过滤介质中少量杂质,可保护设备的正常工作或者空气的洁净,当流体经过过滤器中具有一定精度的滤芯后,其杂质被阻挡,而清洁的流物通过滤芯流出。
过滤器滤芯能够净化受到污染的介质,达到我们生产、生活所需要的洁净状态,具有一定的洁净度。
过滤器滤芯使用范围非常广泛,大到工业生产如钢铁冶炼、电力生产、海洋净化等等,小到生活饮用水处理、生活垃圾在利用、汽车燃用过滤、自行车润滑油过滤等等,所以说,我们生活当中洁净技术都在使用过滤器、滤芯。
过滤器滤芯根据使用介质分为:空气过滤器滤芯、水过滤器滤芯、油过滤器滤芯。
【压缩空气过滤器分级】性能及应用范围:型 号性 能应 用 范 围C 级(Q 级)完全过滤3μ或更大的固态离子后部冷却器的分离器,冷冻式干燥机的分离器,主管路的前置过滤器离心式油水分离器上游气体水份负载允许达25000PPM去除99%水份,40%油雾T 级(P 级)完全过滤1μ或更大的固态离子气动工具,气动马达主管路过滤器上游气体水份负载允许达2000PPM 保护自动控制系统去除100%水份,70%油雾空气系统的主管路过滤器A 级(S 级)微玻璃纤维经特殊设计的密度、直径及表面处理,可过滤0.01μ的固态粒子。
压缩空气精密过滤器规格型
不适用?
型号
流量(NMз/min)
型号
流量(NMз/min)
E9-16
1.0
E7-16
1.0
E9-20
1.7
E7-20
1.7
E9-24
2.9
E7-24
2.9
E9-28
4.9
E7-28
4.9
E9-32
7.2
E7-32
7.2
E9-36
11.0
E7-36
11.0
E9-40
14.0
E7-40
14.0
后冷却器的下游
上游如果不使用后冷却器/分离器,则用于使用点
7级
主管线过滤器
通用1微米凝聚过滤器,用于车间下列三设备的送气管线
?工具
?马达
?气缸?
滤除:1微米和更大的固态与液体颗粒
???残留油份含量1ppm w/w
ISO 8573.1质量等级-固体:2级,油份含量:4级
进气口最大液体负载:2,000 ppm w/w?
精密等级
最小固态颗粒?
残留油分量?
额定条件下的压降kgf/cm2?
微米μm?
重量的ppm
ppm(mg/m3)
干?
湿?
9级?
3?
5?
0.07?
0.11?
7级?
1?
1?
0.07?
0.14?
5级?
0.01?
0.01?
0.07?
0.21?
3级?
0.01?
0.001?
0.14?
0.42?
1级?
0.01?
0.001?
超高效除油过滤器的上游
空压机压缩空气精密过滤器中文说明书
压缩空气精密过滤器Compressed air Fine filter使用说明书USER MANUAL中国杭州山立净化设备有限公司SHANLI PURIFY EQUIPMENT CO., LTDHANGZHOU, CHINA一、产品简介:1、产品概述大气环境下的自由空气经空压机压缩后,其中的水汽、尘埃、油雾等有害物质随同压缩空气一起被送入气动装置和仪表,毋用多久这种高温高湿高压的气流将对昂贵的气动装置、仪表及管道造成严惩的锈蚀和污染,除影响产品品质外,往往还会因仪表及装置失准而造成设备人身事故。
另外,许多工业气源如化纤、印刷、喷涂、搅拌、气动输送等直接工序,本身就要求压缩空气纯净干燥,不允许含水、含油、含尘,所以对压缩空气进行进一步的净化处理使之达到生产要求已是必不可少的重要手段,采用压缩空气干燥机和与之配套的精密过滤器是满足这一要求的可靠保证。
2、结构原理精密过滤器主要由滤芯和滤壳两部分组成,由于滤壳结构不同分成法兰式和压盖式两种基本型式(图1、图2)。
上游压缩空气经进气口和滤芯5上端的通气孔进入滤芯,由于滤芯由多层不同作用的过滤材料构成,压缩空气通过拦截、惯性、重力、扩散及吸附等效应,使其中的水汽、尘埃、油雾及化学异味物质被阻隔截留,纯净的压缩空气通过滤芯5从滤壳压盖的出气通道进入下游,源源不断供应气动装置使用,被截留的水分、油雾、尘埃等有害物质被收集在滤壳筒体6的底部,达到一定容量后由自动排水器自动打开阀门使之排出机外。
滤壳的进出气通道有隔板2和0型橡胶滤芯密封圈3隔开。
滤壳均按压力容器的有关技术标准进行设计和检测滤芯是一种由多层不同材料构成的管装零件,按不同的过滤功能分成C、T、A、H四种基本规格(见表一)二、配置安装为了使过滤装置达到预期的效果,除在产品品质上予以保证,正确的配置安装无疑是极端重要的。
1、过滤器的标准管线一套完整的压缩空气净化系统将由多台设备和相关过滤器组成,为了便于使用和维修,每只过滤器均应按图3所示的标准管线进行安装。
精密过滤器安全操作规程
精密过滤器安全操作规程1.前言2.操作前的准备工作2.1操作人员必须经过相关培训,熟悉精密过滤器的结构、原理和操作方法。
2.2检查精密过滤器设备的运行状态,包括进气温度、压力、通气量等参数,确保设备处于正常工作状态。
2.3检查精密过滤器的密封件和连接部件是否完好,确保设备能够正常密封。
3.操作流程3.1戴好防护设备,包括口罩、手套、护目镜等,以防止颗粒物和污染物进入身体。
3.2在操作前,关闭空气源或封闭流体管道,并释放管道内部的压力。
3.3使用合适的工具打开精密过滤器的盖子或连接部件,并检查过滤器内是否有残留的物质。
3.4使用专用工具将过滤器从设备中取出,并使用压缩空气或清洗剂清洁过滤器,确保其表面干净无污染。
3.5检查过滤器的过滤介质是否损坏或堵塞,如有必要,及时更换过滤介质。
3.6将清洁后的过滤器安装回设备中,并确保连接稳固,密封良好。
3.7打开空气源或释放流体管道的封闭状态,使精密过滤器正常工作。
3.8检查精密过滤器的运行状态,确保其正常工作,无漏气和泄漏现象。
4.操作注意事项4.1不得强行拆卸精密过滤器的连接部件,以免损坏或破坏设备。
4.2操作人员必须严格按照操作规程进行操作,不得擅自改变设备的工作状态或参数设置。
4.3对于需要更换过滤介质的情况,操作人员必须使用合适的工具和方法进行更换,防止介质污染或损坏。
4.4操作人员必须定期对精密过滤器进行维护,包括清洁、更换过滤介质等,以确保设备始终处于正常工作状态。
4.5操作过程中,禁止吸烟、喝饮料或进食,以防止杂质或污染物进入设备内部。
4.6如果发现精密过滤器出现故障或异常情况,应立即停止使用,并进行必要的维修和更换。
5.总结精密过滤器的安全操作规程对于保证设备的正常工作和操作人员的安全是至关重要的。
操作人员必须严格遵守操作规程,并定期进行维护和检查,以确保设备的长期稳定运行。
同时,为了进一步提高操作安全性,应不断加强对操作人员的培训和安全意识的提醒。
精密过滤器介绍
1.精密过滤器滤芯精细分级:Q级主管路过滤器能除去大量的液体及3μm以上固体微粒,达到最低残留油分含量仅5ppm,有少量的水分、灰尘和油雾。
用于空压机,后部冷却器之后,其它过滤器之前,作一般保护之用;用于冷干机之前,作前处理装置。
P级空气管路过滤器能滤除小至1μm的液体及固体微粒,达到最低残油分含量仅0.5ppm,有微量水分、灰尘和油雾。
用于A级过滤器之前作前处理之用;冷干机和吸干机之后,进一步提高空气质量。
S级超高效除油过滤器能滤除小至0.01μm的液体及固体微粒,达到最低残油含量仅0.001ppm,几乎所有的水分、灰尘和油都被去除。
用于H级过滤和吸干机之前,起保护作用,冷干机之后,确保空气中不含油。
C级活性炭过滤器能滤除小至0.01μm的油雾及碳氢化合物,达到最低残油含量仅0.003ppm,不含水分、灰尘和油,无臭无味。
起最后一道过滤作用,供一些必须使用高质量高质量空气的单位,如食品工业、呼吸、无菌包装等。
主营产品或服务:空压机滤清器;油气分离器;空气过滤器;机油过滤器;空压机专用机油;AC保养包;专用油桶等其他周边配件!2.C、T、A、H精密过滤器C级精过滤器(Q级)特点:支撑螺丝;保持滤芯稳定不受震荡;多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒,并具有减低压降功能;多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口;内,外滤芯皆防腐蚀。
油雾剩余含量3ppm.应用范围:气动工具,马达,气缸的前置过滤;精密过滤器的前置过滤;吸附式干燥机的前,后装置;保护自动控制系统。
材质:陶质滤芯过滤杂质:3um滤油含量:3PPM最高温度:65度功能:将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。
T级精过滤器(P级)特点:支撑螺丝;保持滤芯稳定不受震荡;内部弹性海绵具有前置过滤功能;超细玻璃纤维特殊设计的密度,直径及表面处理可过滤0.5um的固态粒子及液态微粒;外部海绵层吸收并排出油雾。
8、精密过滤器滤芯更换规程
文件名精密过滤器滤芯更换规程文件编码SOP-CF-008-01 制订人审核人批准人制订日期审核日期批准日期颁发部门设备部生效日期页码 1 / 2分发部门各生产车间、生产技术部、质量管理部、综合办公室变更历史一、目的:建立压缩空气精密过滤器滤芯更换规程,从而确保压缩空气的质量,保证药品质量。
二、范围:精密过滤器。
三、责任人:操作工、岗位负责人、质量管理部、生产技术部、车间主任。
四、内容:未经净化处理的压缩空气里包含有许多杂质,如磨屑、磨粒、铁锈、管垢、水滴、酸性凝结物和烃类蒸汽等。
如果不除去这些杂质,将会增加气动设备运转和维护的花费,导致仪器和仪表控制失灵,影响产品质量,选用“精密”过滤器和过滤系统,将除去这些杂质,使压缩空气系统传送的空气品质达到使用要求。
1. 工艺流程ZLS10/8空压机→ 储气罐→ C级过滤器→ 冷冻干燥机→T级过滤器→ A级过滤器→生产车间C级过滤器-主管路过滤器T级过滤器-空气管路过滤器A级过滤器-高效除油过滤器。
2.一、二、三级过滤器滤芯在正常使用情况下,当进出口压差≥0.05Mpa时,应对滤芯进行更换。
3.正常使用情况下,对过滤器滤芯定期更换。
一级过滤器滤芯每半年更换一次,二、三、四级过滤器滤芯每年更换一次(第四级过滤器滤芯更换时应做除菌过滤器性能试验),终端过滤器滤芯每周清洗灭菌一次。
每次安装使用前均应做完整性测试,完整性测试不符合规定时就要更换。
4.更换滤芯是为保证压缩空气的品质,需更换时必须更换并做好更换记录。
文件名精密过滤器滤芯更换规程页码 2 / 25.更换方法:先关闭冷冻干燥机,再关闭空压管路上的阀门,拆开法兰,再拆开过滤器螺纹丝扣,取下过滤器,打开过滤器盖,取出滤芯,换上新滤芯。
盖上过滤器盖,拧紧丝扣,装上法兰。
空压机精密过滤器原理
空压机精密过滤器原理
空压机精密过滤器是一种用于去除空气中微小颗粒和液态污染物的装置。
该过滤器的原理是通过多层滤材的作用,将空气中的杂质截留在滤料中,从而提供干净的压缩空气。
精密过滤器通常由预过滤器和后过滤器组成。
预过滤器的作用是去除较大的颗粒物,如灰尘和纤维。
预过滤器的滤料可以是棉纱、聚酯纤维等,具有较高的过滤精度和较大的颗粒容纳量。
而后过滤器的作用是去除更小的颗粒物和液态污染物。
后过滤器通常采用高效滤料,如玻璃纤维,其过滤精度可达到0.01
微米以上。
在污染空气通过精密过滤器时,较大的颗粒物会被预过滤器截留在滤料中,而更小的颗粒物会被后过滤器进一步过滤。
滤料的结构可以形成多个隔离层,使得空气通过滤料时路径变长,颗粒物在滤料中停留的时间增加,从而提高过滤效果。
此外,精密过滤器还可以采用静电吸附、引力沉降等方法来增加过滤效率。
静电吸附是通过给滤料带上静电电荷,吸附带有相反电荷的颗粒物,使其停留在滤料表面。
引力沉降是利用颗粒物在气流中受到重力作用而下沉到滤料表面的原理。
总之,空压机精密过滤器利用多个滤料层和不同的过滤机制来去除空气中的微小颗粒和液态污染物,以保证压缩空气的干燥和清洁。
上海森滤SF系列精密过滤器介绍
SF系列精密过滤器大气中含有水蒸气、碳氢化合物及固体颗粒(每立方米空气中含有大约1亿4千万个固体颗粒),这些杂质随着空气被吸入空压机中,然后和残留的润滑油一起进入压缩空气管网。
这些污染物如不及时处理将会导致管道腐蚀,危害到生产设备的灵敏度和寿命,并对产品质量造成影响。
上海森滤为消除生产过程中可能产生的污染,研发生产SF系列高品质精密过滤器,能够提供更精密的过滤效果、最低的压降,从而显著降低压缩空气系统的能耗。
工作原理:当待处理的压缩空气进入过滤器时,流速放缓,大颗粒的液滴在重力作用下掉落下来,还有一些液滴和固体颗粒在通过玻纤滤料层时被直接拦截下来。
较小直径的液滴和固体颗粒随气流通过滤芯时,因惯性碰撞被滤料捕捉并逐渐凝聚成更大的液滴流下来,更小的固体和液体不断随气流改变方向进行布朗运动,一旦接近滤料时,就会受玻纤的静电力影响吸附在滤料上。
过滤出来的油水聚集在过滤器底部,经排水器排出。
为了保护环境,排出的油水必须使用专用容器收集,切勿直接排放到公共污水管。
产品特点:•纯铝合金压铸,结构紧凑轻巧,承压可达1.6Mpa。
•壳体内外经过阳极氧化防腐蚀处理,表面光滑、耐用性强。
•滤材疏水性好,有效过滤固体杂质和油雾,快速排除油雾,降低压差。
•配置进口内置排水器,高效稳定寿命长,无需人工定时排放冷凝液,使用更加便捷。
•无需任何工具,可手动旋开外壳,便于更换滤芯。
过滤器修正系数Correction Factor:滤芯结构:•端盖采用PA+GA材质,在1.8Mpa压强下,耐240℃高温不变形,-20℃不脆变,能防一般酸碱化学腐蚀,能承受恶劣的压缩空气环境,具有极强疏油性和疏水性。
•内外支撑网采用不锈钢材质,不仅保证了滤芯的强度,而且在生产过程中对玻纤起到保护作用,同时也避免了因材料生锈对滤芯造成损坏,对压缩空气造成二次污染。
•高品质滤芯外层特殊材料通用够让水油凝聚,从而防卡油或水再次被吹走,以达到更好的干燥和过滤效果。
压缩空气净化原理及设备
压缩空气净化原理及设备
压缩空气净化原理是通过将进入设备的空气进行压缩,然后通过一系列过滤器和处理器去除其中的固体颗粒、液体水分、油脂和其他污染物,最终产生干净、纯净的压缩空气。
常见的压缩空气净化设备包括过滤器、干燥器和油水分离器。
过滤器通常包括粗过滤器和细过滤器。
粗过滤器用于去除大颗粒的固体杂质和颗粒,例如灰尘和颗粒物。
细过滤器用于进一步去除较小的颗粒和悬浮物。
干燥器用于去除空气中的水分。
常见的干燥器包括冷冻干燥器和吸附干燥器。
冷冻干燥器通过降低空气温度来使水分凝结成为液体水分,然后通过分离器去除水分。
吸附干燥器通过将空气通入吸附剂中,使水分被吸附并从空气中去除,然后通过再生过程使吸附剂重新释放吸附的水分。
油水分离器用于去除压缩空气中的油脂和其他液体污染物。
它通过将空气通过过滤材料或离心力将油脂和液体分离出来,然后通过排放系统将其去除。
压缩空气净化设备的选择和使用可以根据具体的应用需求和要求来确定。
不同的设备组合可以实现不同级别的空气净化效果,以满足不同的应用要求。
冷干机、精密过滤器设备操作规程
冷⼲机、精密过滤器设备操作规程冷冻式压缩空⽓⼲燥机操作规程⼀、本设备任务通过设备本⾝的冷媒体对进⼊冷冻式压缩空⽓⼲燥机的较⾼温度的饱和压缩空⽓进⾏两次降温后,使压缩空⽓中的⽔蒸汽得以凝结成液态⽔滴并随⽓流进⼊汽⽔分离器,分离器中分离下来的液态⽔经⾃动排⽔器排除机外,以得到含⽔量及相对湿度较低的合格⼲燥空⽓供⽣产车间使⽤。
⼆、设备系统流程较⾼温度的饱和压缩空⽓进⼊冷⼲机的预冷器,在预冷器中与来⾃蒸发器的⼲冷空⽓进⾏热交换,降低温度后进⼊制冷系统的蒸发器,与冷媒蒸汽进⾏第⼆次交换,使饱和压缩空⽓的温度降到接近于冷媒的蒸发温度。
在经过两次降温后,压缩空⽓中的⽔蒸汽凝结成液态⽔滴并随⽓流进⼊汽⽔分离器,分离器中分离下来的液态⽔经⾃动排⽔器排除机外。
温度较低的⼲燥压缩空⽓进⼊预冷器,与刚进⼊的湿饱和空⽓进⾏换热,使本⾝温度得到提⾼,从⽽在冷⼲机排⽓⼝得到含⽔量较低(及露点较低)、相对湿度也很低的⼲燥压缩空⽓。
预冷器、蒸发器和汽⽔分离器是冷⼲机中空⽓流动系统的三⼤组成部分。
三、技术参数型号: SYAD-8F 额定处理量:8.5Nm3/min ⼯作压⼒:0.6-1.0Mpa 压缩机功率:2.8H/P 进⽓温度:?45°C 电源: 220v AC制冷剂: R-22四、操作步骤A:开机前准备⼯作1、管⽹系统所有阀门均处于正常开启待⼯作状态;2、仪表盘上冷媒⾼、低压表均有指⽰,且基本相等;3、检查电源电压,不得超过额定值的±10%;B:正常开机1、上述检查确实⽆误,即可开机2、按下启动按钮,第⼆次启动应延迟3分钟后动作,冷媒压缩机开始运转;3、观察仪表盘,当冷媒⾼压表缓慢上升⾄1.4Mpa左右,冷媒低压表缓慢下降⾄0.4Mpa左右,此时机器已进⼊正常状态;4、在⼲燥机运⾏3-5分钟后,先缓慢打开⼊⼝空⽓阀门,在按照加负载速率打开出⼝空⽓阀门,综合直⾄满负荷运⾏;5、检查⼊、出⼝空⽓压⼒表是否正常(两表读数差0.03Mpa应属正常);6、检查⾃动排⽔器排⽔是否正常;7、定时检查⼲燥机⼯况,记录空⽓⼊、出⼝压⼒,冷媒⾼、低压⼒等;C:正常停机先关出⼝空⽓阀门,再关出⼝空⽓阀门,最后按下停⽌按钮即可。
压缩空气滤芯标准
压缩空气滤芯的标准主要包括以下几个方面:
1. 过滤精度:压缩空气滤芯的过滤精度应该符合国标GB/T1235-2000及ISO12500标准,即在一定压差
下,能够过滤掉规定尺寸以上的颗粒,保证滤芯的过滤效果。
常见的过滤精度有5μm、1μm、
0.01μm等规格。
2. 过滤效率:压缩空气滤芯的过滤效率应该高,能够有效地去除压缩空气中的尘埃、油雾、水滴等杂
质,保证压缩空气的清洁度和质量。
3. 耐压性能:压缩空气滤芯应该具有较好的耐压性能,能够承受较高的压缩空气压力,保证滤芯的稳定
性和使用寿命。
4. 过滤面积:压缩空气滤芯的过滤面积应该足够大,能够满足压缩空气的处理需求,保证过滤效果和效
率。
5. 材质和结构:压缩空气滤芯的材质和结构应该符合相关标准和规范,能够保证滤芯的稳定性和可靠
性。
总之,压缩空气滤芯的标准应该综合考虑过滤精度、过滤效率、耐压性能、过滤面积和材质结构等方面,以保证压缩空气的质量和稳定性。
空气三级过滤器等级选用
空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器(Q级)特点:支撑螺丝;保持滤芯稳定不受震荡;多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒,并具有减低压降功能;多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口;内,外滤芯皆防腐蚀。
油雾剩余含量3ppm.应用范围:气动工具,马达,气缸的前置过滤;精密过滤器的前置过滤;吸附式干燥机的前,后装置;保护自动控制系统。
材质:陶质滤芯过滤杂质:3um滤油含量:3PPM最高温度:65度功能:将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。
T级精过滤器(P级)特点:支撑螺丝;保持滤芯稳定不受震荡;内部弹性海绵具有前置过滤功能;超细玻璃纤维特殊设计的密度,直径及表面处理可过滤的固态粒子及液态微粒;外部海绵层吸收并排出油雾。
内,外滤芯皆放腐蚀,油雾剩余含量.应用范围:对使用有油式空压机如精密仪器,喷漆,食品和药物包装及电子制造业提供无油的压缩空气;前置或后置过滤。
材质:多层玻璃纤维滤芯过滤杂质:滤油含量:最高温度:65度功能:将压缩空气内大量的油气滤除到以内及滤除杂质颗粒。
A级精过滤器(S级)特点:内外滤芯皆防腐蚀;涂膜封闭式海绵套筒进行预过滤和气流分散;多层矩阵复合玻璃纤维特殊设计的密度,可过滤的固态粒子及液态微粒;油雾剩余含量.应用范围:关键应用场合的无油空气供应,气接触产品的场合。
空气相关产品,传输,搅拌,电子元件制造,氨替换;前置或后置过滤。
材质:多层玻璃纤维滤芯过滤杂质:滤油含量:最高温度:65度功能:将压缩空气中的微量油气精密滤除至以内同时空气中杂质颗粒至,达到无油标准的高制品压缩空气。
H级高效精过滤器(C级)特点:内外滤芯皆防腐蚀,极精细活性炭粉稳定层滤除绝大部分油蒸气;特殊设计复合纤维介质粘合微精活性炭粉,滤除的固态粒子及微态微粒;复合纤维层防止活性炭微粒位移,外涂膜封闭式海绵网筒防止纤维游移;在额定运行条件下,设计寿命2000小时;油雾剩余含量.应用范围:食品,饮料,医药,医院及药物工厂;呼吸用空气;潜水保证作业,活性炭过滤,用于工作环境除菌除臭。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
压缩空气精密过滤器
使
用
说
明
书
过滤器是利用物理阻隔技术来分离介质中其他成分的一种设备。
空气过滤器是用来过滤空气中固体微粒、水滴及油雾等气溶胶类杂质,使空气获得清净的主要设备。
过滤器结构图
精密过滤器的性能与安装
性能:
安装:
图1、图2所示在一个完整的压缩空气净化系统中,各级过滤器的安装次序。
图3为单支过滤器的标准配置。
1-空压机2-后部冷却器3-贮气罐4-FC级离心式油水分离器
5-冷冻式干燥机6-FT级主管路过滤器
7-FA级微油雾过滤器8-FH级除臭活性炭过滤器
图1 过滤器与冷干机的标准安装次序
1-空压机 2-后部冷却器 3-贮气罐 4-FC 级离心式油水分离器
5-FA 级微油雾过滤器 6-吸干机
7-FT 级主管路过滤器 8-FH 级除臭活性炭过滤器 图2 过滤器与吸干机的标准安装次序
注意事项:
1、过滤器以“先粗后精”原则组合配置,顺序不能颠倒。
2、实际通过过滤器的压缩空气流量、压力及温度不能超过铭牌规定值。
3、安装时须注意分清过滤器的进、出口位置。
4、过滤器安装应对地垂直。
留有一定的离地高度,便于调换滤芯。
B
A
图3 过滤器标准配置图
5、下列情况之一出现时,应当更换滤芯:
a. 过滤效果明显恶化;
b. 压差表示值超过0.07MPa;(注:滤芯初始压降<0.015Mpa)
c. 使用时限:FC、FT、FA为8000h,FH为2000h。
6、不带自动排水器的过滤器,应定时打开球阀排除滤壳积水。
通常每班不少于1—2次。
7、过滤器进气温度不超过66℃。
8、若工作压力低于标准值(0.7MPa)时,过滤器的实际处理能力应按下表进行修正:
常见故障排除
过滤器在使用过程中若出现故障,请按下表找出原因,然后在对症处理。
附:自动排水器
工作原理
图1为常用AD—402型自动排水器。
其动作原理是:当水杯内无气压时,浮子靠自重落下,压块关闭上节流孔,活塞靠弹簧力压下,活塞杆与O形圈脱开,凝结水通过排水口排出。
当水杯内压力大于最低动作压力(0.2MPa)时,活塞受气压力作用,克服弹簧力及摩擦阻力上移,排水口被封闭。
当水杯内水位升高到一定位置,浮子浮力使压块与上节流孔脱离,气压力进入活塞上腔,活塞下移,排水口被打开排水。
水位下落至一定位置,上节流孔又被关闭。
活塞上腔气压通过下节流孔排泄,活塞上移,排水孔再次被关闭,这时水已基本排完。
图1 AD402浮子自动排水器工作原理图
1—主体2—O形圈3—纱网4—压块5—上节流孔6—浮子7—水杯
8—过滤片9—排水口10—O形圈11—排水管12—下节流孔13—活塞
14—活塞密封圈15—弹簧16——控制杆
浮子式自动排水器的特点是没有电气传动和控制部分,使用方便,连接简单,十分适宜用于空气管路设备和过滤器的排水。
设计压缩空气精密过滤器
过滤器工况条件及技术参数如下:
工作介质:一般压缩气体公称流量:8m3/min
公称压力:1.5MPa 压力损耗:小于0.02MPa
工作温度:小于70度壳体材质:304
连接方式:法兰连接 (DN50 PN16) 滤芯滤材:HV玻纤滤材
过滤精度:3um 滤芯使用周期:4-6个月(1支/台)残留油分量:5ppm 壳体:抛光处理。
