【篇一：画法几何及工程制图200504 试卷及答案】

画法几何及工程制图试卷

（课程代码0706）

一、填空题（本大题共5 小题，每空1 分，共9 分）请在每小题的空格中填上正确答案。错填、不填均无分。

1 ．在工程制图中，当投射线垂直于投影面时，所得到的投影，称为

2 ．平行正投影的主要性质有积聚性、、

3 ．在绘图中，假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为；假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称为。

4．直线在与其平行的投影面上的投影，填“反映”或“不反映”线）段的实长，在其它面上的投影（填“反映”或“不反映”线）段的实长。

5 ．单点长画线和双点长画线不应以为起始端。

二、已知ab、cd 为两平行直线，完成它们的投影。（本大题共 6 分）

三、已知四边形abcd 的水平投影abed 及两边ab 和bc 的正面投影a' b'和b' c'试完成四边形的正面投影。（本大题共8分）

四、完成五棱柱被截切后的各面投影。（本大题共8 分

）

五、根据立体图画形体的三面投影（尺寸由图中量取）。（本大题共9 分

）

六、一圆柱被两平面截切，画全侧面投影，求做水平投影。（本大题

共9分

）

七、根据正投影图画正等轴侧图（尺寸由图中量取）。（本大题共8 分）

八、完成切口四棱柱的各面投影图。（本大题共9 分

）

九、已知形体的两投影，补第三投影。（本大题共8分

）

十、补全投影图中所缺漏的图线。（本大题共8 分

)

十一、画出物体l 一 1 的断面图和2— 2 的剖面图。(本大题共8 分)

“画法几何及其项目工程制图”复习材料题(含答案解析)

“画法几何及工程制图”复习资料

复习重点：

1制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影

1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2.掌握二面投影图和三面投影图的投影规律

3.掌握作辅助正投影的方法

3平面立体的投影及线面投影分析

1.掌握基本平面立体的三面投影图的投影特性

2.掌握立体上直线的投影特性

3.掌握立体上平面的投影特性

4.掌握点、线、面间的相对几何关系

4平面立体构形及轴测图画法

1.掌握基本平面体的叠加、切割、交接

2.掌握平面立体的尺寸标注方法

3.掌握轴测投影原理及平面立体的轴测投影画法

5 规则曲线、曲面及曲面立体

1.了解曲线的形成与分类

2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3.了解曲面的形成、分类

4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5.掌握基本曲面立体（圆柱、圆锥）的投影特性

6.掌握平面与曲面体或曲表面相交的投影画法

7.了解两曲面体或曲表面相交的投影画法

8.掌握圆柱与圆锥的轴测图画法

6 组合体

1.学会使用形体分析法对组合体的形成进行分析

2.掌握根据实物绘制组合体的三视图的方法

3.掌握组合体的尺寸注法

4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图

5.掌握组合体轴测图的画法

7 图样画法

1.掌握六个基本视图的画法

2.掌握剖视图的表达方法

3.掌握断面图的表达方法

4.掌握在组合体轴测图中进行剖切的画法

5.了解常用的简化画法

6.了解第三角画法的概念

“画法几何及其项目工程制图”复习资料题(含规范标准答案)

“画法几何及工程制图”复习资料

“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：

第1章制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影

1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2.掌握二面投影图和三面投影图的投影规律

3.掌握作辅助正投影的方法

第3章平面立体的投影及线面投影分析

1.掌握基本平面立体的三面投影图的投影特性

2.掌握立体上直线的投影特性

3.掌握立体上平面的投影特性

4.掌握点、线、面间的相对几何关系

第4章平面立体构形及轴测图画法

1.掌握基本平面体的叠加、切割、交接

2.掌握平面立体的尺寸标注方法

3.掌握轴测投影原理及平面立体的轴测投影画法

第5章规则曲线、曲面及曲面立体

1.了解曲线的形成与分类

2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3.了解曲面的形成、分类

4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5.掌握基本曲面立体（圆柱、圆锥）的投影特性

“画法几何及工程制图”复习题(含答案)

“画法几何及工程制图”复习资料

复习重点：

第1章制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影

1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2.掌握二面投影图和三面投影图的投影规律

3.掌握作辅助正投影的方法

第3章平面立体的投影及线面投影分析

1.掌握基本平面立体的三面投影图的投影特性

2.掌握立体上直线的投影特性

3.掌握立体上平面的投影特性

4.掌握点、线、面间的相对几何关系

第4章平面立体构形及轴测图画法

1.掌握基本平面体的叠加、切割、交接

2.掌握平面立体的尺寸标注方法

3.掌握轴测投影原理及平面立体的轴测投影画法

第5章规则曲线、曲面及曲面立体

1.了解曲线的形成与分类

2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3.了解曲面的形成、分类

4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5.掌握基本曲面立体（圆柱、圆锥）的投影特性

“画法几何及工程制图”复习题(含答案)

“画法几何及工程制图”复习资料

复习重点：

第1章制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影

1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2.掌握二面投影图和三面投影图的投影规律

3.掌握作辅助正投影的方法

第3章平面立体的投影及线面投影分析

1.掌握基本平面立体的三面投影图的投影特性

2.掌握立体上直线的投影特性

3.掌握立体上平面的投影特性

4.掌握点、线、面间的相对几何关系

第4章平面立体构形及轴测图画法

1.掌握基本平面体的叠加、切割、交接

2.掌握平面立体的尺寸标注方法

3.掌握轴测投影原理及平面立体的轴测投影画法

第5章规则曲线、曲面及曲面立体

1.了解曲线的形成与分类

2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3.了解曲面的形成、分类

4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5.掌握基本曲面立体（圆柱、圆锥）的投影特性

画法几何与工程制图试题及参考答案

画法几何与工程制图是工程领域的重要基础课程，它涉及到平面制图、立体视图、投影法等相关知识。下面是画法几何与工程制图的试题及参考答案，供大家参考。

一、选择题

1、在平面投影中，下列说法正确的是（）。 A. 平行于投影面的直线段，其投影长度等于原长 B. 平行于投影面的平面图形，其投影面积等于原面积 C. 垂直于投影面的直线段，其投影为一点 D. 垂直于投影面的平面图形，其投影为一条直线答案：C

2、在立体投影中，下列说法正确的是（）。 A. 圆柱体的水平投影为圆 B. 圆锥体的正面投影为三角形 C. 立方体的正面和侧面投影

均为矩形 D. 圆台的正面和水平投影均为圆答案：C

二、填空题

1、在平面制图中，将一个图形沿着某个方向移动一段距离，那么这

个图形的这一段距离叫做这个图形的____________。答案：平行位

移

2、在立体几何中，如果一个平面内的一条直线垂直于这个平面内的

另一条直线，那么这条直线也垂直于这个平面的____________。答案：法线

三、作图题

请根据给定的正面视图、俯视图和侧视图，画出这个立体图形的立体图。

答案：（请自行根据三视图绘制立体图）

四、解答题

1、解释什么是画法几何与工程制图，并简述其在工程领域中的应用。答案：画法几何与工程制图是工程领域中的一门基础课程，它涉及到平面制图、立体视图、投影法等相关知识。在工程领域中，画法几何与工程制图的应用十分广泛，如建筑设计、机械设计、水利工程、交通运输等。通过画法几何与工程制图的学习，我们可以掌握工程制图的规范和技巧，从而更好地进行工程设计和施工。

画法几何及工程制图复习题含答案

画法几何及工程制图复

习题含答案

Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

“画法几何及工程制图”复习资料复习重点：

1制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影

1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2.掌握二面投影图和三面投影图的投影规律

3.掌握作辅助正投影的方法

3平面立体的投影及线面投影分析

1.掌握基本平面立体的三面投影图的投影特性

2.掌握立体上直线的投影特性

3.掌握立体上平面的投影特性

4.掌握点、线、面间的相对几何关系

4平面立体构形及轴测图画法

1.掌握基本平面体的叠加、切割、交接

2.掌握平面立体的尺寸标注方法

3.掌握轴测投影原理及平面立体的轴测投影画法

5 规则曲线、曲面及曲面立体

1.了解曲线的形成与分类

2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3.了解曲面的形成、分类

4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5.掌握基本曲面立体（圆柱、圆锥）的投影特性

6.掌握平面与曲面体或曲表面相交的投影画法

7.了解两曲面体或曲表面相交的投影画法

8.掌握圆柱与圆锥的轴测图画法

6 组合体

1.学会使用形体分析法对组合体的形成进行分析

2.掌握根据实物绘制组合体的三视图的方法

3.掌握组合体的尺寸注法

4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图

5.掌握组合体轴测图的画法

7 图样画法

画法几何与工程制图》试题及答案

注意事项：

１．请首先按要求在试卷的标封处填写您的姓名、专业、学号。２．在试题后答题，写在其它处无效。

一、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C

点的三面投影。（12分）

二、已知平面的两面投影，完成其第三面投影。（10分）

三、已知两视图，求作第三视图。（15分）

四、求作立体的相贯线。（12分）

五、根据两视图补画第三视图。（12分）

六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。（8分）

( ) ( ) ( ) ( ) 七、在指定位置将主视图画成全剖视图。（16分）

八、读齿轮轴零件图，在指定位置补画A-A 断面图，并回答下列问题。（15分）

1．说明M12× 1.5-6g 含义：___________________________ 。 2

．

说

明

含

义

：

__________________________ 。

3．指出图中的工艺结构：它有处倒角，其尺寸分别为，

有处退刀槽，其尺寸为。

＿＿姓名＿＿＿＿＿＿＿＿学号＿＿＿＿＿＿

………密……………………………封………………………………线…………………………..

画法几何及工程制图复习题

填空题参考答案：
1、水平投影面、正立投影面、侧立投影面、H与V面
2、中心投影法、平行投影法
3、零、重合、投影轴
4、投射线、中心投影法
5、平行性、定比性、可量性、积聚性
6、水平线、正平线、侧平线
7、平行、相交、垂直
8、半圆弯钩、直角弯钩
9、坡口焊缝、塞焊缝
10、平行、相交、交叉、垂直
11、空间几何元素、有利于解题、垂直线投影面
（1）、新的投影面必须与空间几何元素处于有利于解题的位置；
（2）、新的投影面必须垂直于原有的一个投影面。
5、钢筋是如何分类的？钢筋的保护层有什么规定？
配置在钢筋混凝土构件中的钢筋，按其作用不同，可分为下列几种：受力钢筋、钢箍、架立钢筋、分布钢筋、其他钢筋。
为了防止钢筋锈蚀，保证钢筋和混凝土有良好的黏结力以及防火要求，钢筋表面到构件表面必须有一定厚度的混凝土保护层。根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10—15mm。
9、比较Y坐标的大小，可以判定两点前后的位置关系，Y大的点在前，Y小的点在后。（）
判断题参考答案
1、√
2、√
3、ⅹ
4、ⅹ
5、√
6、√
7、ⅹ
8、√
9、√
三、简答题及参考答案
1、点的三面投影有什么规律？
（1）点的正面投影与侧面投影的连线垂直于OZ轴。

画法几何与工程制图复习题一答案

画法几何与工程制图复习题(一)答案

1、字体练习（略）

2、在指定位置抄画各种图线、图形和箭头。

3、参照左下方所示的图形尺寸，按1:1比例在指定位置画全图形。

4、第一次大作业指示——基本练习

5、已知点B在A点前方10mm，左方5mm，下方10mm；点C在A 点的正右方10mm，求B、C点的三面投影，并完成A点的第三投影。

6、已知距V面20mm的正平线AB的正面投影，求其另外两投影。

7、已知点A(20、10、15)、B(15、20、25)、C(25、5、0)，作三点的投影图和立体图。

8、已知直线的两投影，画出第三投影，并判断各直线对投影面的相对

位置。

9、在直线AB上取一点C，使AC:CB=3:2,求点C的两面投影。

10、判断并填写AB与CD的相对位置（平行，相交，交叉）。

平行相交交叉

11、由点C作直线CD，使与直线AB相交，且交点D距H面15mm。

“画法几何及工程制图”复习题(含答案)复习课程

“画法几何及工程制图”复习题(含答案)

“画法几何及工程制图”复习资料

复习重点：

1制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影

1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2.掌握二面投影图和三面投影图的投影规律

3.掌握作辅助正投影的方法

3平面立体的投影及线面投影分析

1.掌握基本平面立体的三面投影图的投影特性

2.掌握立体上直线的投影特性

3.掌握立体上平面的投影特性

4.掌握点、线、面间的相对几何关系

4平面立体构形及轴测图画法

1.掌握基本平面体的叠加、切割、交接

2.掌握平面立体的尺寸标注方法

3.掌握轴测投影原理及平面立体的轴测投影画法

5 规则曲线、曲面及曲面立体

1.了解曲线的形成与分类

2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3.了解曲面的形成、分类

仅供学习与交流，如有侵权请联系网站删除谢谢2

4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5.掌握基本曲面立体（圆柱、圆锥）的投影特性

6.掌握平面与曲面体或曲表面相交的投影画法

7.了解两曲面体或曲表面相交的投影画法

8.掌握圆柱与圆锥的轴测图画法

6 组合体

1.学会使用形体分析法对组合体的形成进行分析

2.掌握根据实物绘制组合体的三视图的方法

3.掌握组合体的尺寸注法

4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图

5.掌握组合体轴测图的画法

7 图样画法

1.掌握六个基本视图的画法

2.掌握剖视图的表达方法

3.掌握断面图的表达方法

画法几何与工程制图》试题及答案

注意事项：

１．请首先按要求在试卷的标封处填写您的姓名、专业、学号. ２．在试题后答题,写在其它处无效.

一、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C

点的三面投影。（12分)

二、已知平面的两面投影，完成其第三面投影。（10分）

三、已知两视图,求作第三视图.（15分）

四、求作立体的相贯线。（12分）

五、根据两视图补画第三视图。(12分）

六、分析下列螺纹画法的错误,正确的打“√”，错误的打“×”.（8分)

（） ( ) （）（）七、在指定位置将主视图画成全剖视图。（16分）

八、读齿轮轴零件图,在指定位置补画A-A 断面图,并回答下列问题.（15分）

1．说明M12×1。5—6g 含义：___________________________ 。 2

．

说

明

含

义

：

__________________________ .

3．指出图中的工艺结构：它有处倒角，其尺寸分

别为，

有处退刀槽，其尺寸为。

＿＿＿姓名＿＿＿＿＿＿＿＿学号＿＿＿＿＿＿

…………密……………………………封………………………………线…………………………..

画法几何与土木工程制图复习题及答案

一、填空题1、断面图的处理方式有、和三种。2、是由水泥、沙子、和水按一定比例拌和而成；制成的梁、板、柱、

基础等构件，称为钢筋混凝土构件。3、图样上的尺寸由、、和组成。

4、A0图纸的幅面大小为，其幅面线与图框线的距离一边为mm，其余三边为mm。

5、详图符号的圆直径为mm，以实线绘制。

6、在编写附加定位轴线的编号时，1号轴线之前附加的第二根轴线应表示为，B 号轴线之后附加的第一根轴线应表示为

。7、若详图与被索引的图样不在同一张图纸内，详图编号为5，详图所在的图纸编号为3，则索引符号应表示为

。1、移出断面图

重合断面图中断断面图2、水泥砂浆

钢筋混凝土

尺寸起止符号尺寸数字

5、14粗

6、

剖面图剖面图1:207二、简答题

1、剖面图与断面图的主要区别有哪些？

2、建筑平面图的图示内容有哪些？

3、建筑立面图的图示内容有哪些？

1、剖面图与断面图的主要区别有哪些？

答：

（1）断面图只画出形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影。

（2）剖面图是被剖开的形体的投影，是体的投影，而断面图只是一个截口的投影，是面的投影。剖面图中包含断面图，断面图属于剖面图的一部分。

（3）剖切符号的标注不同。断面图的剖切符号只画出剖切位置线，不画投射方向线，只用编号的注写位置来表示投射方向。

（4）剖面图中的剖切平面可转折，断面图中的剖切平面不可转折。

2、建筑平面图的图示内容有哪些？

答：

（1）图名、比例；

（2）纵横定位轴线及其编号；

（3）各种房间的布置和分隔，墙、柱断面形状和大小；

（4）门、窗布置及其编号；

《画法几何及工程制图》在线作业一答卷

《画法几何及工程制图》在线作业一

试卷总分:100 得分:100

一、单选题(共40 道试题,共100 分)

1.判断：平面的几何元素表示法与平面的迹线表示法本质上是一致的，但不能互相转化的（）

A.正确

B.错误

标准答案:B

2.直线上的点（）在直线的同面投影上

A.不在

B.必

C.不一定

标准答案:B

3.判断：尺寸线用粗实线绘制，不能用其他图线代替，也不得与其他图线重合或画在其延长线上

A.正确

B.错误

标准答案:B

4.对于不涉及点到投影面的距离的作图问题，便可不画出投影轴，这种图称为（）

A.多面正投影

B.无轴投影

C.标高投影

标准答案:B

5.求一般位置直线段的实长和倾角，最基本的方法是（）

A.线段法

B.投影法

C.直角三角形法

D.正三角形法

标准答案:C

6.判断：标注尺寸时，虚线上尽量不注尺寸

A.正确

B.错误

标准答案:A

7.为作图方便起见．通常选用（）作为旋转轴

A.投影面平行线

B.投影面垂直线

C.投影面相交线

标准答案:B

（完整版）画法几何及工程制图试题及参考答案

（完整版）画法⼏何及⼯程制图试题及参考答案

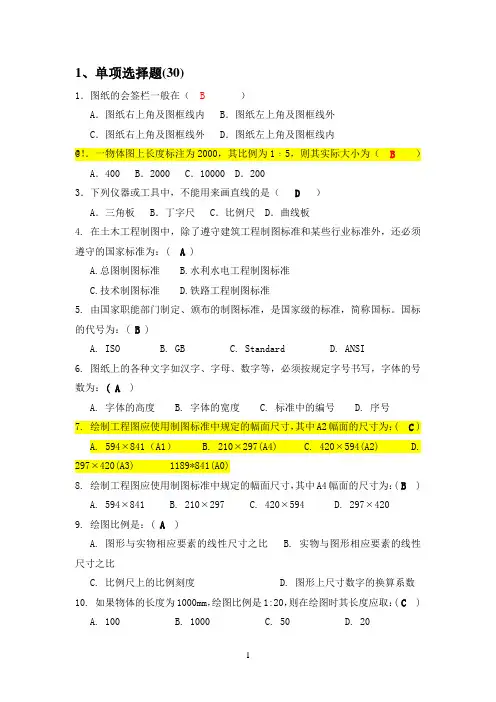

1、单项选择题(30)

1．图纸的会签栏⼀般在（ B）

A．图纸右上⾓及图框线内 B．图纸左上⾓及图框线外

C．图纸右上⾓及图框线外 D．图纸左上⾓及图框线内

@！．⼀物体图上长度标注为2000，其⽐例为1﹕5，则其实际⼤⼩为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或⼯具中，不能⽤来画直线的是（ D ）

A．三⾓板 B．丁字尺 C．⽐例尺 D．曲线板

4. 在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：( A )

A.总图制图标准

B.⽔利⽔电⼯程制图标准

C.技术制图标准

D.铁路⼯程制图标准

5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B )

A. ISO

B. GB

C. Standard

D. ANSI

6. 图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )

A. 字体的⾼度

B. 字体的宽度

C. 标准中的编号

D. 序号

7. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：( C)

A. 594 841（A1）

B. 210 297(A4)

C. 420 594(A2)

D. 297 420(A3) 1189*841(A0)

8. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：(B )

A. 594 841

B. 210 297

C. 420 594

D. 297 420

9. 绘图⽐例是：( A )

A. 图形与实物相应要素的线性尺⼨之⽐

“画法几何及工程制图”复习题(含答案)

1.
复习题
下面主要是介绍考试题型，考试题目会有一些变化，不要背复习题的答案，一定要学会解题的方法！！
考试题与复习题的题型相同，绝对不会完全照搬。请认真复习以下题目，掌握解题的方法！
题1：
答案：
题2：
答案：
题3：
答案：
题4：
答案：
题5：
答案：
题6：
答案：
轴测图是必考内容，且一般含有圆柱或圆锥的轴测图绘制，希望大家认真复习！
答案：
画出下面组合体的水平投影。
答案：
题22：
答案：
题23：
画出下面组合体的侧面投影。
答案：
题24：
答案：
题25：
答案：
题26：
画出下面组合体的1-1、2-2剖视。
答案：
题27：
画出下面组合体的1-1、2-2剖视。
答案：
题28：
答案：
题29：
答案：
题30：
画出组合体的1-1、2-2断面。
答案：
题31：
画出组合体的1-1、2-2断面。
题7：
答案：
题8：
答案：
题9：
答案：
题10：
答案：
题11：
答案：
题12：
画出下面形体的正等轴测图。
答案：
题13：
画出下面形体的正等轴测图。
