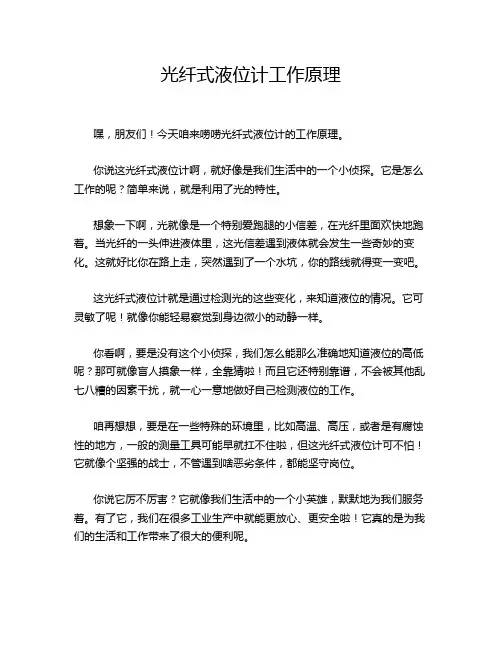

嘿，朋友们！今天咱来唠唠光纤式液位计的工作原理。
你说这光纤式液位计啊，就好像是我们生活中的一个小侦探。
它是怎么工作的呢？简单来说，就是利用了光的特性。
想象一下啊，光就像是一个特别爱跑腿的小信差，在光纤里面欢快地跑着。
当光纤的一头伸进液体里，这光信差遇到液体就会发生一些奇妙的变化。
这就好比你在路上走，突然遇到了一个水坑，你的路线就得变一变吧。
这光纤式液位计就是通过检测光的这些变化，来知道液位的情况。
它可灵敏了呢！就像你能轻易察觉到身边微小的动静一样。
你看啊，要是没有这个小侦探，我们怎么能那么准确地知道液位的高低呢？那可就像盲人摸象一样，全靠猜啦！而且它还特别靠谱，不会被其他乱七八糟的因素干扰，就一心一意地做好自己检测液位的工作。
咱再想想，要是在一些特殊的环境里，比如高温、高压，或者是有腐蚀性的地方，一般的测量工具可能早就扛不住啦，但这光纤式液位计可不怕！它就像个坚强的战士，不管遇到啥恶劣条件，都能坚守岗位。
你说它厉不厉害？它就像我们生活中的一个小英雄，默默地为我们服务着。
有了它，我们在很多工业生产中就能更放心、更安全啦！它真的是为我们的生活和工作带来了很大的便利呢。
所以啊，朋友们，可别小看了这光纤式液位计，它虽然看起来小小的，但其作用可大着呢！它就像是一个隐藏在幕后的高手，悄悄地为我们解决着大问题。
它让我们的生活变得更加有序，让工业生产更加高效。
难道不是吗？总之，光纤式液位计真的是个很了不起的东西啊！。
光纤压力传感器原理及特点
光纤压力传感器原理及特点1.压力引起光纤光学特性的改变：光纤中的体驻波由于受到外部应力的作用而受到频率变化，从而改变了光的传播特性。
当光纤被施加压力时，压力作用在光纤芯部分，导致光纤的折射率发生变化，进而改变了光纤内部的光的传播速度。
这个频率变化可以通过光纤的弯曲和伸缩来引起，并且随着压力的改变而改变。
2. 光学电探测方法对光纤内部光信号的测量：测量光纤内部光信号的变化是光纤压力传感器的关键步骤。
一般采用的测量原理有激光光栅原理和Mach-Zehnder干涉原理。
激光光栅原理利用激光光栅与光纤中的光信号的相互作用，通过测量光的频率变化来获得外部压力信号的变化。
而Mach-Zehnder干涉原理则是利用干涉装置通过光纤内部光信号与参考光信号的叠加来进行测量。
1.高精度：由于光纤内部光信号的传播速度和频率变化具有高度稳定性，因此光纤压力传感器具有很高的测量精度。
2.宽量程：光纤压力传感器可以通过改变光纤的材料、结构和尺寸等参数来适应各种压力范围的测量需求。
3.高灵敏度：光纤压力传感器通过测量光的频率变化来感知压力信号，其灵敏度相对较高，可以实现对微小压力变化的测量。
4.高稳定性：光纤压力传感器的工作原理不受温度、湿度、电磁场等环境因素的影响，具有较高的稳定性。
5.抗干扰能力强：由于光纤传输光信号不受外界干扰影响，光纤压力传感器具有较强的抗干扰能力。
6.长寿命：光纤传感器无机械件，不易损坏，寿命长，可以在恶劣环境下长时间工作。
综上所述，光纤压力传感器具有高精度、宽量程、高灵敏度、高稳定性、抗干扰能力强和长寿命等特点，广泛应用于工业自动化、石油化工、航空航天、医疗仪器等领域。
液位传感器工作原理
液位传感器工作原理
液位传感器是一种用于测量液体水平的设备，广泛应用于工业自动化控制系统中。
它可以通过测量液体的压力、电容、超声波等物理量来确定液体的高度或深度。
1. 压力式液位传感器工作原理：
压力式液位传感器通过测量液体对传感器底部施加的压力来确定液位高度。
传
感器底部设有一个压力传感器，当液体高度改变时，液体对传感器底部施加的压力也会相应改变。
传感器将这个压力转化为电信号，然后通过转换器转换为相应的液位信号。
2. 电容式液位传感器工作原理：
电容式液位传感器利用液体与电极之间的电容变化来测量液位高度。
传感器内
部有两个电极，一个是固定的，另一个是浸入液体中的。
当液位改变时，液体与电极之间的电容也会相应改变。
传感器测量这个电容变化，并将其转换为液位信号。
3. 超声波液位传感器工作原理：
超声波液位传感器利用超声波的传播时间来测量液位高度。
传感器发射一束超
声波，当超声波遇到液体时，一部分超声波被液体反射回传感器。
传感器测量超声波的传播时间，并通过计算来确定液位高度。
以上是常见的液位传感器工作原理，不同类型的传感器适用于不同的应用场景。
在选择液位传感器时，需要考虑液体的性质、工作环境的条件以及测量精度等因素。
液位传感器在工业自动化控制中扮演着重要的角色，能够实时监测和控制液体的水平，提高生产效率和安全性。
液位传感器的产品参数
液位传感器的产品参数简介液位传感器是工业自动化领域中应用较广的一种传感器，其主要功能是测量液体的液位高度。
液位传感器广泛应用于石油化工、环保、电力、食品饮料等领域，在工业自动化中起到了至关重要的作用。
本文将对液位传感器的产品参数进行详细介绍。
型号说明液位传感器的型号通常分为：LLD系列、YF系列和UQK系列。
其中，LLD系列是根据液位变化而输出电压信号，精度高，应用广；YF系列基于浮力原理测量液位，适用于易挥发的液体；UQK系列是一种静态测量液位的传感器，适用于测量危险液体的液位。
技术参数主要技术参数如下：1.测量范围：液位传感器的测量范围通常为0-10m或0-20m。
2.精度：精度通常为±0.2%或±0.5%。
3.输出信号：液位传感器的输出信号通常为4-20mA信号或0-5V信号。
4.工作温度：液位传感器的工作温度通常为-20℃ ~ +85℃。
5.工作压力：液位传感器的工作压力通常为0-2.5MPa。
6.材质：液位传感器的主要材质有不锈钢、PVC、尼龙等，根据液体的情况而定。
特点介绍1.高精度：液位传感器采用国际领先的传感器技术和数字化的电路设计，能够提供高精度的测量结果。
2.安装简单：液位传感器可以安装在储罐、油箱等容器的上部或底部，安装简单方便。
3.维护成本低：液位传感器的维护成本低，不需要常规的维护保养。
4.防爆性能好：液位传感器采用防爆材料制作，符合防爆标准，适用于危险介质的测量。
5.可靠性高：液位传感器的主要元器件采用国际知名品牌产品，具有高可靠性和稳定性。
应用场合液位传感器主要应用于以下场合：1.液位监测和液位控制：液位传感器可以用于储罐、油箱、水库等容器的液位监测和液位控制。
2.工业流程控制：液位传感器广泛应用于工业自动化流程控制中，例如流量控制、液位控制等。
3.水处理和环保：液位传感器可以用于水处理和环保领域中，例如用于酸碱液体的测量和监测。
总结综上所述，液位传感器是工业自动化领域中应用较广的一种传感器，其主要功能是测量液体的液位高度。
液位传感器的种类
液位传感器的种类一、液位传感器概述液位传感器是一种用于测量液体或液态物质深度的传感器。
它广泛应用于工业生产、环境保护、医疗卫生等领域，对于监控液体的存储、流动和消耗等方面具有重要作用。
液位传感器具有多种类型，各有其独特的原理和应用范围。
二、液位传感器的种类与工作原理1.电容式液位传感器电容式液位传感器是利用电容器原理工作的。
在传感器内部，有一个电极和导电的液体介质。
当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。
通过测量电容值的变化，可以计算出液体的深度。
这种传感器具有响应速度快、精度高、稳定性好等优点，但容易受到温度、压力等因素的影响。
电容式液位传感器的具体工作原理如下：在传感器内部，有一个电极和导电的液体介质。
当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。
通过测量电容值的变化，可以计算出液体的深度。
2.超声波液位传感器超声波液位传感器是利用超声波的反射原理来测量液位。
在传感器内部，有一个超声波发生器和接收器。
当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。
通过测量超声波在空气中传播的时间，可以计算出液体的深度。
这种传感器具有非接触、测量精度高、适用范围广等优点，但受环境噪声和气体影响较大。
超声波液位传感器的具体工作原理如下：在传感器内部，有一个超声波发生器和接收器。
当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。
通过测量超声波在空气中传播的时间，可以计算出液体的深度。
3.光学式液位传感器光学式液位传感器是利用光的折射、反射、干涉等原理来测量液位的。
常见的光学式液位传感器有光纤液位传感器和激光液位传感器。
当光线通过液体时，会发生折射和反射现象，通过测量光线的折射和反射情况，可以推算出液体的深度。
这种传感器具有非接触、测量精度高、耐腐蚀等优点，但容易受到液体颜色、透明度等因素的影响。
光学式液位传感器的具体工作原理如下：在传感器内部，有一个光源和一个光接收器。
传感器的三种常见分类方法有哪些
传感器的三种常见分类方法有哪些传感器的三种常见分类方法包括基于测量原理的分类、基于感知物理量的分类和基于应用领域的分类。
第一种分类方法是基于测量原理的分类。
根据传感器的工作原理不同，可以将传感器分为电学传感器、光学传感器、热学传感器、生物化学传感器以及力学传感器等几个类别。
电学传感器是利用电磁感应、电阻、电容、电流等电学原理进行测量的传感器，常见的有温度传感器、压力传感器和液位传感器等。
光学传感器则是利用光的衍射、散射、吸收和透射等原理进行测量的传感器，常见的有光电传感器、光纤传感器和光谱传感器等。
热学传感器主要通过测量物体的温度来获取信息，常见的有红外传感器和热电偶传感器等。
生物化学传感器则是应用于生物领域，通过测量生物体的微量化学变化来获得信息，常见的有血糖传感器和DNA传感器等。
力学传感器主要测量物体的力、压力、重量等力学量，常见的有压力传感器、力传感器和称重传感器等。
第二种分类方法是基于感知物理量的分类。
根据传感器感知的物理量不同，可以将传感器分为温度传感器、压力传感器、湿度传感器、位移传感器以及光传感器等几个类别。
温度传感器用于测量物体的温度，常见的有热电偶型温度传感器和热敏电阻型温度传感器等。
压力传感器用于测量物体的压力，常见的有压阻式压力传感器和压电式压力传感器等。
湿度传感器用于测量空气中的湿度，常见的有湿敏电阻式湿度传感器和电容式湿度传感器等。
位移传感器用于测量物体的位移或位置，常见的有光电式位移传感器和电感式位移传感器等。
光传感器用于测量光的强度、颜色和波长等，常见的有光电传感器和光纤传感器等。
第三种分类方法是基于应用领域的分类。
根据传感器应用的领域和需求不同，可以将传感器分为工业传感器、环境传感器、生物医学传感器、农业传感器以及安防传感器等几个类别。
工业传感器主要应用于工业生产过程中，如温度传感器、压力传感器和流量传感器等，用于监测和控制生产过程中的关键参数。
环境传感器主要用于测量环境的温度、湿度、气压、湿度和污染物浓度等，用于环境监测和保护。
光纤fp腔传感器存在的不足
光纤fp腔传感器存在的不足光纤FP腔传感器是一种常用于测量压力、温度、液位等物理量的传感器。
然而，尽管光纤FP腔传感器具有许多优点，但也存在一些不足之处。
光纤FP腔传感器的制作和安装相对复杂。
制造光纤FP腔传感器需要使用精密的光学设备和材料，制程复杂，成本较高。
同时，传感器的安装也需要特殊的操作技术和环境条件，对操作人员的要求较高。
这给传感器的大规模应用带来一定的限制。
光纤FP腔传感器对环境的适应能力有限。
由于光纤FP腔传感器的光学部件较为敏感，容易受到外界环境的影响。
例如，温度的变化、振动和光腔内部的污染等都可能导致传感器的测量结果不准确。
因此，在实际应用中需要对传感器所处的环境进行严格控制，以确保传感器的正常工作。
光纤FP腔传感器的测量范围受到限制。
传感器的测量范围主要由光纤的长度和材料的特性决定。
一般情况下，光纤FP腔传感器的测量范围较窄，无法满足一些特殊应用的需求。
例如，在一些高温或高压环境下的测量，光纤FP腔传感器可能无法正常工作或测量精度较低。
光纤FP腔传感器的使用寿命有限。
由于传感器的工作原理和材料的特性，传感器的使用寿命一般较短。
长时间的使用和频繁的测量可能会导致光纤的老化和损坏，从而影响传感器的准确性和可靠性。
因此，需要定期检测和更换传感器，增加了使用成本和维护难度。
光纤FP腔传感器的数据处理和分析相对复杂。
传感器输出的信号一般为光学信号，需要通过光学设备进行处理和转换才能得到实际的物理量。
这需要专业的设备和技术支持，对用户而言增加了使用的难度和成本。
光纤FP腔传感器虽然具有许多优点，但也存在一些不足之处。
传感器的制作和安装较为复杂，使用环境要求严格；测量范围有限，使用寿命较短；数据处理和分析相对复杂等。
对于使用光纤FP腔传感器的用户来说，需要充分了解这些不足之处，并根据实际需求进行选择和应用。
随着技术的进步和发展，相信这些不足之处将会得到进一步的改善和解决，使光纤FP腔传感器在更广泛的领域发挥更大的作用。
光纤压力传感器.
一、强度调制光纤压力传感器
透射型
原理：在发射光纤与
接收光纤之间放置一 个遮光片,对进入接收 光纤的光束产生一定 程度的遮挡,外界信号 通过控制遮光片的位 移来制约遮光程度,实 现对进入接收光纤的 光强进行调制。
优点：灵敏度高，线性度好。
一、强度调制光纤压力传感器
反射型
原理：利用弹
性模片在压力作 用下变形从而调 制反射光功率信 号,压力的大小 与发射光的强度 成一定关系。
优点：精度高、大量程测量分辨率高、抗干扰能力强、测量结果具有很好
重复性,因此常用于温度、压力和液体高度等的测量。
五、分布式光纤压力传感器
Байду номын сангаас
基于OTDR的分布式压力传感器
原理：当钢丝绳受轴向应力
作用而被拉伸时,光纤也一起 跟着被拉紧,并贴敷在绳索上 ,从而光纤产生侧向变形。另 外随着钢绳的纵向拉长,其直 径将不断减小,同时它对光纤 产生的微弯曲率脉冲峰值、 宽度将分别增大和减小,这样 就造成光纤的光功率损耗,建 立损耗与应变的关系,从而测 量出应变量的大小。
应用：光纤压力传感器包括强度调制型、相位调制型及波长调制型。
1.1 强度调制型光纤压力传感器在称重领域的研究
基本原理：当光
纤弯曲时，在光纤 中传输的导行模会 在弯曲点变为辐射 模，损耗掉部分光 功率，光功率的损 耗值与待测压力具 有一定关系，通过 测量光功率可得到 待测压力。
光纤加强材料和光纤光栅组成的传感器
一、强度调制光纤压力传感器
微弯型
原理：当齿形板受
外部扰动时,光纤的 微弯程度随之变化, 从而导致输出光功 率的改变,通过光检 测器检测到的光功 率变化来间接地测 量外部压力的大小 。
压力式液位传感器工作原理
压力式液位传感器工作原理
压力式液位传感器利用水压的特性，通过测量水压力的变化来判断液位高低。
传感器的主体是一个细长的管体，通常由不锈钢或塑料制成。
管体内装有一个气体或液体，连接着一个压力传感器，当管体浸入液体中时，液体的重量将使管体发生微小的变形，导致管体内的气体或液体的压力发生变化，传感器依据这个压力变化进行测量，计算出液位的高度。
传感器浸入液体后，管体顶部与传感器之间的压力差称作差压(或称液位压差)。
通过校准传感器的线性度和灵敏度，可以将所测得的压力值经过转化为标准液位高度，实现液位的实时监测及控制。
这种传感器的主要优点是可靠性和精度高，同时也具有耐腐蚀、抗震、抗干扰等优点，适用于各类工业领域的液位测量。
液位(水位)传感器有几种？
液位控制/水位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。
液位控制显示仪表做得好坏，可以起到景上添花的作用，可以增加很多功能，但并不是决定液位控制系统寿命的核心。
目前大部分液位传感器在清水中使用寿命最长。
一般一年多，好一点的两年，一般不超过三年，差的仅几个月。
在热水中绝大部分液位传感器不能使用，在污水中液位传感器的使用寿命会大打折扣。
所以，现有的液位自动控制系统使用寿命一般就是一两年，这和现代微电子技术的发展形成鲜明对比。
现代微电子技术如我们的冰箱彩电等使用寿命至少都在七八年以上。
现有液位传感器技术有：电极式、光电式、GSK/UQK/GKY、压力传感器、超声波传感器等，下面对其原理和性能进行分析比较。
一、电极式液位控制/水位控制原理电极式是最早的液位控制/水位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。
图1.1为电极式在水中控制原理示意图。
但是电极在水中会分解而且会吸附很多杂质。
如果不及时清理，电极就会失去作用。
所以电极式液位传感器在清水中使用也只有几个月的寿命，在污水和热水中均不能使用。
电极式液位控制技术，简单便宜，但使用寿命较短。
为了弥补电极式液位控制技术的缺陷，人们想办法将电极和水分离出来，于是出现了干簧管，形成了UQK和GSK两种液位控制技术。
二、UQK液位控制/水位控制原理干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。
所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。
这就是UQK的液位控制/水位控制方式。
当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。
当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。
将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。
这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。
光纤液位传感器工作原理
光纤液位传感器工作原理
光纤液位传感器工作原理
光纤液位传感器是一类以光纤传感技术为基础的新型传感器，它利用光纤传感技术将液体的物质属性信息转变为光信号，从而实现对液体的液位的测量。
其基本工作原理是，液位传感器由发射单元和接收单元组成，发射单元中包含一个发出的光源，如红外发射模块，LED发射模块或者其他可发射光信号的模块。
发射单元和接收单元都装在一个密封的环境中，其中的发射光信号穿过液位传感器内部三种不同位置的传感器上的光纤，穿过液位传感器底部的液体，最后穿过接收单元。
接收单元将发射光信号接收到后，经过一定的处理，能够把液位信号转换为数字信号，并可以将这两种信号传递出来，以便控制控制器，检测仪器或记录仪对液位进行数据采集处理和控制操作。
根据液位传感器的工作原理，其最大的优势在于可以精确的实时测量出液位，可用于各种液位检测，如汽车机油液位检测，水平衡液位检测，汽车变速箱液位检测等，它还可以用于火灾时的监控系统，以及各种恒定液位的远程检测。
