LTE网络规划
第十六课：LTE网络规划

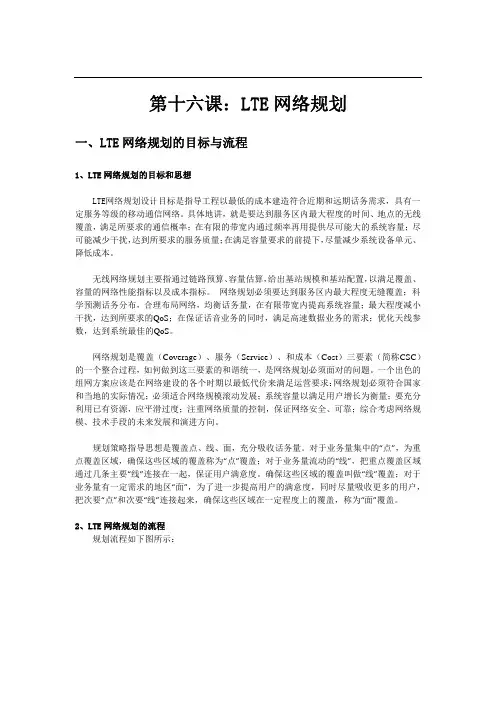

第十六课：LTE网络规划一、LTE网络规划的目标与流程1、LTE网络规划的目标和思想LTE网络规划设计目标是指导工程以最低的成本建造符合近期和远期话务需求，具有一定服务等级的移动通信网络。
具体地讲，就是要达到服务区内最大程度的时间、地点的无线覆盖，满足所要求的通信概率；在有限的带宽内通过频率再用提供尽可能大的系统容量；尽可能减少干扰，达到所要求的服务质量；在满足容量要求的前提下，尽量减少系统设备单元、降低成本。
无线网络规划主要指通过链路预算、容量估算，给出基站规模和基站配置，以满足覆盖、容量的网络性能指标以及成本指标。
网络规划必须要达到服务区内最大程度无缝覆盖；科学预测话务分布，合理布局网络，均衡话务量，在有限带宽内提高系统容量；最大程度减小干扰，达到所要求的QoS；在保证话音业务的同时，满足高速数据业务的需求；优化天线参数，达到系统最佳的QoS。
网络规划是覆盖（Coverage）、服务（Service）、和成本（Cost）三要素（简称CSC）的一个整合过程，如何做到这三要素的和谐统一，是网络规划必须面对的问题。
一个出色的组网方案应该是在网络建设的各个时期以最低代价来满足运营要求：网络规划必须符合国家和当地的实际情况；必须适合网络规模滚动发展；系统容量以满足用户增长为衡量；要充分利用已有资源，应平滑过度；注重网络质量的控制，保证网络安全、可靠；综合考虑网络规模、技术手段的未来发展和演进方向。
规划策略指导思想是覆盖点、线、面，充分吸收话务量。
对于业务量集中的“点”，为重点覆盖区域，确保这些区域的覆盖称为“点”覆盖；对于业务量流动的“线”，把重点覆盖区域通过几条主要“线”连接在一起，保证用户满意度。
确保这些区域的覆盖叫做“线”覆盖；对于业务量有一定需求的地区“面”，为了进一步提高用户的满意度，同时尽量吸收更多的用户，把次要“点”和次要“线”连接起来，确保这些区域在一定程度上的覆盖，称为“面”覆盖。
LTE无线网络规划设计
空间 复用
显著提高用户的峰值速率
传输 分集
可以提高链路传输性能，提高边缘用户吞吐量
波束 赋形
可以提高链路传输性能，提高边缘用户性能，双 流的波束赋形也可以提高用户的峰值速率
TD-LTE可根据场景和信道信息选择合适的多天线技术，从而提升网络性能
15
目录
一、LTE无线网络规划流程 二、LTE无线网络规划特点 三、LTE无线网络规划方法 四、LTE无线网络干扰分析 五、LTE无线网络规划案例
小区间干扰协调
边缘用户吞吐量提升幅 度大，其误块率和QoS 改善明显，上行系统吞 吐量和用户速率都改善 明显
业务面 措施
功率控制
上行系统吞吐量和用 户速率都改善明显
波束赋形、 IRC
有效的改善边缘用户的 信道质量，使用户速率 改善明显
20中移动TD频段ຫໍສະໝຸດ 源情况FDD-U30
FDD-D TDD TDD
下行 上行
8
特殊时隙可根据需求灵活调整
TD-LTE特殊子帧配置
不同特殊子帧配置支持最大覆盖范围
TD-LTE系统特殊时隙内的DwPTS和UpPTS时间宽度是可配的，保护间隔GP的位置和 时间长度也是可配的，最大可支持100KM以上的覆盖半径；
设备规范配置支持多种小区半径选项，可根据实际组网覆盖需求灵活调整特殊时隙比 例设置；
LTE无线网络规划设计
主讲：周老师
目录
一、LTE无线网络规划流程 二、LTE无线网络规划特点 三、LTE无线网络规划方法 四、LTE无线网络干扰分析 五、LTE无线网络规划案例
2
网络规划基本流程
规划目标
无线网络 规模估算
静态 仿真
站址 勘测
业务预期 基站数量
LTE建设项目策划书3篇
LTE建设项目策划书3篇篇一LTE 建设项目策划书一、项目背景随着移动互联网的快速发展，LTE 技术作为第四代移动通信技术，已经成为全球移动通信的主流标准。
为了满足日益增长的移动数据需求，提高网络覆盖和容量，提升用户体验，本公司计划开展 LTE 建设项目。
二、项目目标1. 建设一张覆盖广泛、性能稳定的 LTE 网络，提供高速的数据传输服务。
2. 提升网络容量和覆盖范围，满足未来几年内用户对数据业务的需求。
3. 提高网络质量和用户体验，降低网络拥塞和掉线率。
4. 推动公司业务的发展，增加市场份额。
三、项目内容1. 网络规划与设计进行详细的网络需求分析，确定 LTE 网络的覆盖范围、容量需求和站点布局。
选择合适的频段和技术方案，确保网络的性能和成本最优。
制定网络拓扑结构和设备选型方案，包括基站、RRU、天线等。
2. 站点获取与建设积极寻找合适的站点资源，包括建筑物屋顶、杆塔、路灯等。
与相关部门和业主进行沟通和协商，获取站点的使用权和建设许可。
按照规划要求，进行站点的建设和改造，包括基站安装、天馈系统敷设等。
3. 设备采购与安装采购符合项目要求的 LTE 设备，包括基站、RRU、传输设备等。
组织专业的安装团队，按照规范进行设备的安装和调试。
进行设备的入网测试和性能优化，确保设备的正常运行和性能指标。
4. 网络优化与运维制定网络优化方案，包括频率规划、功率控制、切换优化等。
进行网络性能监测和分析，及时发现和解决问题。
建立运维管理体系，确保网络的稳定运行和日常维护。
四、项目时间表1. 第一阶段：项目启动和规划（X 个月）完成项目的可行性研究和前期准备工作。
确定项目的目标、范围和时间表。
完成网络规划和站点选址工作。
2. 第二阶段：设备采购与建设（X 个月）完成设备的采购和到货验收。
开始站点的建设和设备的安装调试。
进行网络优化和性能测试。
3. 第三阶段：网络试商用（X 个月）开展网络试商用，收集用户反馈和网络性能数据。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

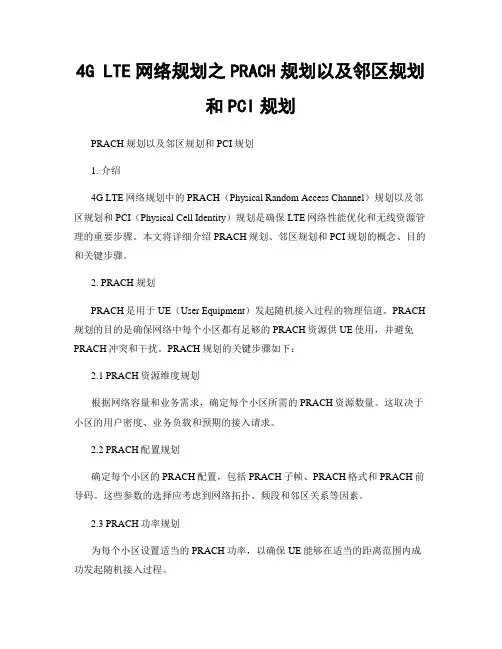

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH（Physical Random Access Channel）是LTE网络中用于UE（User Equipment）发起随机接入的物理信道。
PRACH规划是为了保证网络的接入性能和系统容量，合理配置PRACH资源。
1. PRACH参数PRACH配置需要考虑以下参数：a. PRACH配置索引：用于标识PRACH配置的索引号，取值范围为0-63。
b. PRACH配置时隙：用于指定PRACH信道的发送时隙，取值范围为0-14。
c. PRACH频域位置：用于指定PRACH信道的发送频域位置，取值范围为0-98。
d. PRACH前导符号：用于指定PRACH信道的前导符号，取值范围为0-3。
2. PRACH规划流程PRACH规划的流程包括以下几个步骤：a. 确定PRACH配置索引：根据网络需求和系统容量，选择合适的PRACH配置索引。
b. 确定PRACH配置时隙和频域位置：根据网络拓扑和覆盖需求，确定PRACH信道的发送时隙和频域位置。
c. 确定PRACH前导符号：根据网络拓扑和信道质量要求，选择合适的PRACH前导符号。
d. 验证PRACH规划：通过仿真或实际测试，验证PRACH规划的性能和容量。
二、邻区规划LTE网络中，邻区规划是为了优化网络覆盖和容量，提高用户体验和系统性能。
邻区规划主要包括频点规划、PCI规划和PRACH邻区规划。
1. 频点规划频点规划是为了避免频点重叠和频率干扰，合理配置LTE网络的频点资源。
频点规划需要考虑以下因素：a. 频段划分：根据不同地区和运营商的频谱资源，确定LTE网络的频段划分。
b. 频点间隔：根据频率规划原则，确定不同频段之间的频点间隔。
c. 频点配置：根据网络需求和系统容量，合理配置LTE网络的频点资源。
2. PCI规划PCI（Physical Cell Identity）是LTE网络中用于区分不同小区的物理标识。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划是4G LTE网络规划中的重要环节之一，它涉及到无线接入过程中的初始接入过程和系统消息的传递。
邻区规划则是为了确保网络的无缝覆盖和优化网络质量而进行的规划工作。
PCI规划则是为了避免邻区间的干扰而进行的规划工作。
本文将详细介绍4G LTE网络规划中的PRACH规划、邻区规划和PCI规划的内容和要点。
一、PRACH规划1. PRACH的定义和作用PRACH（Physical Random Access Channel）是LTE系统中用于UE（User Equipment）初始接入过程的物理信道。
它的作用是为UE提供初始接入信道，使其能够与基站建立连接，并进行后续的系统消息交互。
2. PRACH的参数配置PRACH的参数配置包括PRACH的频率、时隙配置、前导码配置和功率配置等。
其中，频率配置是指PRACH信道所占用的频率资源；时隙配置是指PRACH 信道所占用的时隙资源；前导码配置是指PRACH信道的前导码类型和数量；功率配置是指PRACH信道的传输功率。
3. PRACH规划的考虑因素在进行PRACH规划时，需要考虑以下因素：（1）覆盖范围：PRACH信道的覆盖范围应能够满足网络的覆盖需求，同时避免过度覆盖和重叠覆盖。
（2）容量需求：PRACH信道的容量需求与网络中的用户数量和数据流量密切相关。
需要根据实际情况进行容量规划，确保网络能够满足用户的需求。
（3）干扰控制：PRACH信道的配置应考虑与邻区间的干扰情况，避免干扰对网络性能的影响。
4. PRACH规划的步骤PRACH规划的步骤如下：（1）确定PRACH信道的频率资源和时隙资源。
（2）配置PRACH信道的前导码类型和数量。
（3）确定PRACH信道的传输功率。
（4）进行PRACH信道的覆盖优化和干扰控制。
二、邻区规划1. 邻区的定义和作用邻区是指LTE网络中相互之间有物理接触的基站之间的关系。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划以及邻区规划和PCI规划1. 介绍4G LTE网络规划中的PRACH（Physical Random Access Channel）规划以及邻区规划和PCI（Physical Cell Identity）规划是确保LTE网络性能优化和无线资源管理的重要步骤。
本文将详细介绍PRACH规划、邻区规划和PCI规划的概念、目的和关键步骤。
2. PRACH规划PRACH是用于UE（User Equipment）发起随机接入过程的物理信道。
PRACH 规划的目的是确保网络中每个小区都有足够的PRACH资源供UE使用，并避免PRACH冲突和干扰。
PRACH规划的关键步骤如下：2.1 PRACH资源维度规划根据网络容量和业务需求，确定每个小区所需的PRACH资源数量。
这取决于小区的用户密度、业务负载和预期的接入请求。
2.2 PRACH配置规划确定每个小区的PRACH配置，包括PRACH子帧、PRACH格式和PRACH前导码。
这些参数的选择应考虑到网络拓扑、频段和邻区关系等因素。
2.3 PRACH功率规划为每个小区设置适当的PRACH功率，以确保UE能够在适当的距离范围内成功发起随机接入过程。
2.4 PRACH冲突和干扰分析通过模拟和仿真等方法，分析PRACH冲突和干扰情况，并采取相应的措施来减少冲突和干扰，例如调整PRACH配置或增加小区间距。
3. 邻区规划邻区规划是指确定LTE网络中各个小区之间的邻区关系，以实现无缝的切换和优化网络覆盖。
邻区规划的目的是最大限度地减少切换失败率和切换时延，提高用户体验和网络性能。
邻区规划的关键步骤如下：3.1 邻区关系定义根据物理距离、信号强度和频率等因素，定义小区之间的邻区关系。
邻区关系通常分为主邻区、同频邻区、异频邻区和高优先级邻区等。
3.2 邻区参数配置为每个小区配置适当的邻区参数，包括邻区关系表、切换参数和测量参数。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH（Physical Random Access Channel）是指物理随机接入信道，它用于UE（User Equipment）在上行链路上发起接入请求。
PRACH规划是为了保证网络的可靠性和效率，在LTE网络中起到重要作用。
1. PRACH参数PRACH参数包括PRACH配置索引、PRACH频域资源、PRACH时域资源、PRACH前缀类型等。
PRACH配置索引决定了PRACH的具体配置方式，PRACH 频域资源用于确定PRACH信道的频率位置，PRACH时域资源用于确定PRACH 信道的时域位置，PRACH前缀类型决定了PRACH信道的前缀类型。
2. PRACH规划流程（1）确定PRACH配置索引：根据网络需求和容量规划，选择合适的PRACH 配置索引。
（2）确定PRACH频域资源：根据网络覆盖范围和容量需求，确定PRACH信道的频域资源分配。
（3）确定PRACH时域资源：根据网络负载和容量需求，确定PRACH信道的时域资源分配。
（4）确定PRACH前缀类型：根据网络特性和传输效率，选择合适的PRACH 前缀类型。
3. PRACH规划优化为了提高网络性能和用户体验，需要进行PRACH规划的优化。
优化方法包括：（1）PRACH功率控制：根据网络负载和覆盖范围，调整PRACH功率，避免干扰和覆盖不足。
（2）PRACH资源动态分配：根据网络负载和用户需求，动态分配PRACH资源，提高网络容量和效率。
（3）PRACH参数调整：根据实际情况和网络需求，调整PRACH参数，优化网络性能。
二、邻区规划邻区规划是指LTE网络中不同小区之间的邻接关系配置，用于实现无缝的切换和覆盖扩展。
邻区规划是LTE网络规划中重要的一部份。
1. 邻区配置邻区配置包括同频邻区和异频邻区。
同频邻区是指在相同频率上邻接的小区，异频邻区是指在不同频率上邻接的小区。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划是4G LTE网络规划中非常重要的一部份，它涉及到系统的接入过程和初始接入参数的配置。
邻区规划和PCI规划也是4G LTE网络规划中的关键步骤，它们对于网络的性能和覆盖范围有着重要的影响。
本文将详细介绍4G LTE 网络规划中的PRACH规划以及邻区规划和PCI规划的相关内容。
1. PRACH规划PRACH（Physical Random Access Channel）是LTE网络中用于UE（User Equipment）初始接入的物理信道。
它的主要功能是让UE能够向基站发送初始接入请求，以进行网络注册和数据传输等操作。
在PRACH规划中，需要确定以下参数：1.1 PRACH配置索引PRACH配置索引用于确定PRACH的频域和时域资源。
LTE网络中有多种PRACH配置索引可供选择，根据网络需求和容量要求进行配置选择。
1.2 PRACH频域资源PRACH频域资源用于确定PRACH信道在频域上的分配。
LTE网络中将频域划分为一系列的资源块，每一个资源块包含一定数量的子载波，根据网络需求和容量要求进行分配。
1.3 PRACH时域资源PRACH时域资源用于确定PRACH信道在时域上的分配。
LTE网络中将时域划分为一系列的时隙，每一个时隙包含一定数量的符号，根据网络需求和容量要求进行分配。
1.4 PRACH前导格式PRACH前导格式用于识别PRACH信道和匡助接收端进行初始接入请求的解码。
LTE网络中有多种PRACH前导格式可供选择，根据网络需求和容量要求进行配置选择。
2. 邻区规划邻区规划是4G LTE网络规划中的重要环节，它涉及到确定基站之间的邻区关系，以优化网络覆盖和无缝切换的性能。
在邻区规划中，需要考虑以下因素：2.1 邻区关系邻区关系是指基站之间的邻接关系，包括主邻区、同频邻区和异频邻区等。
主邻区是指基站之间的最近邻接关系，同频邻区是指在相同频率上进行通信的邻接关系，异频邻区是指在不同频率上进行通信的邻接关系。
lte网络优化知识点总结
lte网络优化知识点总结LTE（Long Term Evolution）是一种高速数据传输技术，其优化是为了提高网络性能、增强覆盖范围和提供更好的用户体验。
LTE网络优化需要考虑多个方面，包括网络规划、参数调整、邻区优化、干扰管理等。
本文将从这些方面对LTE网络优化知识点进行总结。
一、 LTE网络规划LTE网络规划是整个LTE网络优化的起点，它涉及到基站位置、天线方向、频点规划等方面。
在LTE网络规划中，需要考虑以下几个关键点：1. 基站位置：基站的位置对网络性能有重要影响，应根据覆盖需求、干扰情况和用户分布等因素来确定基站的位置。
2. 天线方向：LTE网络中的MIMO技术可以提高频谱利用率和覆盖范围，因此天线方向的规划对网络性能至关重要。
3. 频点规划：LTE网络中的频点规划需要考虑到频谱资源的利用、干扰管理等因素，以提高网络性能和覆盖范围。
二、 LTE参数调整LTE网络中有许多参数可以调整，如功率控制、资源分配、调度算法等。
通过合理调整这些参数可以提高网络性能，降低干扰，改善用户体验。
1. 功率控制：LTE网络中的功率控制是保证基站覆盖范围和保证用户的数据传输速率的重要手段。
2. 资源分配：LTE网络中的资源分配需要根据不同的业务需求和网络负载情况来调整，以提高网络效率和用户体验。
3. 调度算法：LTE网络中的调度算法可以影响用户的接入速率、传输速率和接入延迟等，合理调整调度算法可以提高网络性能。
三、邻区优化邻区优化是LTE网络优化的重要内容，它涉及到邻区关系的建立、邻区列表的优化、邻区切换的控制等方面。
1. 邻区关系的建立：邻区关系的建立是LTE网络优化的基础，它影响到切换的成功率、数据传输速率等关键指标。
2. 邻区列表的优化：LTE网络中的邻区列表需要根据覆盖范围、干扰情况、负载情况等因素进行优化，以提高网络性能。
3. 邻区切换控制：LTE网络中的邻区切换需要根据用户的移动速度、信号质量等因素进行控制，以提高用户体验。
LTE网络规划
LTE覆盖规划- 链路预算影响因素2：带宽和功率
不同带宽的影响及建议： 当下行总功率相同时，带宽越大，总RB数越多，单个RB分配的功率越小，覆盖半径越小 建议根据不同的带宽配置不同的功率，为了保证下行覆盖，带宽越大，配置的功率越高 当下行总功率相同时，带宽越大，下行吞吐量越高，相同覆盖距离，可以达到的下行边 缘速率越大 建议根据带宽大小选择合适的边缘速率要求，为了保证用户体验，带宽越大，边缘速率 要求越高
LTE规划流程关键环节-需求分析
• LTE总体建设思路；集团建设思路、省内建设思路、实施地市建设思路 • LTE组网策略；平滑升级？站址使用、频率使用。。。 • LTE规划期：规划所需要满足的期限 • 覆盖目标：基本覆盖目标、不同区域覆盖目标、边缘覆盖率等 • 容量目标：系统需要达到的业务总量、容量负荷要求等； • 质量要求：多业务共存的QOS要求、其它KPI指标要求； • 成本目标：运营成本和建设成本一同考虑。 • 地图：规划必须资料； • 覆盖区划定：建设范围，覆盖目标； • 场景划定：密集城区、一般城区、郊区、乡镇农村等； • 业务类型；语音、数据、宽带多媒体、互联网等 • 业务渗透率； • 用户和终端情况； • 现网网络架构； • 现网网络设备； • 现网站点工程参数；经纬度、站址高度、机房情况、方向角、下倾角…… • 现网话务情况：话务模型
频段与制式没有关系，但是CDMA目前工作在800M，LTE主流工作在2.1G或2.6G 不同频段传播模型存在差异，800M常用Okumura-Hata(1.5GHz以下)；2.1G常用Cost231-Hata (1.5GHz以上) 不同的无线环境下，800M与2.1G路径损耗差异不同，在覆盖相同距离情况下，路径损耗差异 约为7.7dB-12.5dB 穿透损耗的场景比较复杂，800M和2.1G穿透损耗差异约为2dB，在天线主瓣方向直射情况下 测试结果如下表所示
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH（Physical Random Access Channel）是LTE网络中用于UE（User Equipment）发起随机接入的物理信道。
PRACH规划是为了保证UE能够成功发起接入请求，从而实现数据传输。
1. PRACH配置参数PRACH配置参数包括PRACH配置索引、PRACH频域资源、PRACH时域资源、PRACH前导格式和PRACH循环间隔等。
- PRACH配置索引：用于区分不同的PRACH配置，取值范围为0-63。
- PRACH频域资源：指定PRACH信道的频域资源，通常使用连续的资源块集合。
- PRACH时域资源：指定PRACH信道的时域资源，通常使用连续的子帧。
- PRACH前导格式：确定PRACH信道的前导格式，用于接收端识别PRACH 信号。
- PRACH循环间隔：指定PRACH信道的循环间隔，即PRACH信道的重复周期。
2. PRACH规划流程PRACH规划的流程包括以下几个步骤：- 确定PRACH配置索引。
- 根据网络需求和容量规划，确定PRACH频域资源和时域资源。
- 选择合适的PRACH前导格式，确保接收端能够正确识别PRACH信号。
- 根据网络负载和容量规划，确定PRACH循环间隔。
3. PRACH规划的考虑因素在进行PRACH规划时，需要考虑以下因素：- 网络负载：根据网络负载情况，确定PRACH频域资源和时域资源，以满足接入请求的需求。
- 容量规划：根据网络容量规划，确定PRACH循环间隔，以保证网络的正常运行。
- 邻区干扰：避免PRACH信道的邻区干扰，需要合理规划PRACH频域资源和时域资源。
二、邻区规划邻区规划是LTE网络中用于避免干扰和优化网络性能的重要步骤。
通过合理规划邻区，可以提高网络覆盖率和用户体验。
1. 邻区规划原则邻区规划的原则包括以下几点：- 邻区覆盖：邻区应该覆盖主小区的边缘区域，以提供无缝的切换体验。
LTE网络规划
LTE网络概述
LTE网络规划流 程 LTE网络安全
LTE网络定义
LT E 是 L o n g Te r m E vo l u t i o n 的 缩 写 中 文 名 为 长 期 演 进 技 术 LT E 是 一 种 基 于 O F D M 技 术 的 无 线 通 信 技 术 LTE网络可以提供高速、稳定的数据传输服务 LTE网络是4G网络的一种也是5G网络的基础
云 计 算 ： LT E 网 络 可 以 为 云 计 算 提 供高速、稳定的网络连接支持云 计算服务的快速部署和运行。
物联网：LTE网络可以支持物联网 设备的大规模接入实现万物互联 为云计算和大数据提供更广泛的 应用场景。
添加标题
添加标题
添加标题
添加标题
大数据：LTE网络可以提供大量的 数据传输能力支持大数据的采集、 存储和分析为各行各业提供决策 支持。
参数配置
频率配置：选 择合适的频率 范围避免干扰
功率配置：根 据覆盖范围和 容量需求合理 设置基站发射
功率
信道配置：根 据业务需求合 理分配上行和 下行信道资源
网络拓扑配置： 根据覆盖范围 和容量需求设 计合理的网络
拓扑结构
优化目标
提高网络覆盖率
提升网络传输速率
降低网络延迟
优化网络资源分配提高网 络利用率
传输的可靠性
EPC核心网架构
添加 标题
EPC（Evolved Pcket Core）：LTE网络 的核心部分负责处理用户数据流量和信令
添加 标题
主要组件：MME（Mobility Mngement Entity）、S-GW（Serving Gtewy）、 P-GW（Pcket Dt Network Gtewy）
华为LTE无线网络规划概述
LTE覆盖规划重要参数及影响
频段
LTE Specific
发射功率
ICIC
数据速率
Factors Affecting LTE Link Budget 小区负荷
RB 数
LTE Specific
MCS
LTE Specifi c
Interference Margin
LTE Specific
MIMO
无线环境
Page 1
无线网络规划目标
覆盖Coverage
3C1Q 规划方案
势
无缝覆盖给运营商带来竞争优 从室外到室内的覆盖 更广的覆盖节约投资
成本 Cost
质量 Quality 容量 Capacity
有限的无线频率资源需求容量改进技术
数据业务需求更多的资源
来自用户的更高网络质量需求 运营商之间网络质量竞争
Receiver Sensitivity
还有站高，覆盖概率等参数等
Copyright © 2013 Huawei Technologies Co., Ltd. All rights reserved.
ICIC：Inter Cell Interference Coordination
Page 12
链路预算-下行链路
区域类型 密集市区
一般市区
城市内具有建筑物平均高度和平均密度的区域
经济较发达、有较多建筑物的城镇 城市边缘地区，建筑物较稀疏，以低层建筑为主 经济普通、有一定建筑物的小镇 孤立村庄或管理区，建筑较少，有成片的开阔地 交通干线
Page 11
郊区
农村
Copyright © 2013 Huawei Technologies Co., Ltd. All rights reserved.
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH（Physical Random Access Channel）是LTE网络中用于UE（User Equipment）随机接入的物理信道。
PRACH规划是指确定PRACH的配置参数，以确保网络能够高效地处理UE的接入请求。
1. PRACH配置参数PRACH配置参数包括PRACH配置索引、PRACH频率偏移、PRACH时隙配置和PRACH前导格式。
PRACH配置索引用于标识PRACH配置，PRACH频率偏移用于确定PRACH信道的频率位置，PRACH时隙配置用于指定PRACH信道在一个无线帧中的时隙位置，PRACH前导格式用于定义PRACH信道的传输格式。
2. PRACH规划流程（1）确定PRACH配置索引：根据网络需求和容量预测，选择适当的PRACH 配置索引。
（2）确定PRACH频率偏移：根据网络频率规划和邻区干扰情况，确定PRACH信道的频率偏移。
（3）确定PRACH时隙配置：根据网络负载和容量需求，确定PRACH信道在一个无线帧中的时隙配置。
（4）确定PRACH前导格式：根据网络覆盖需求和信道质量要求，选择适当的PRACH前导格式。
3. PRACH规划优化为了提高PRACH的效率和容量，可以采取以下优化措施：（1）合理配置PRACH配置索引，避免PRACH冲突和干扰。
（2）根据网络负载和容量需求，灵便调整PRACH时隙配置，以适应不同的业务需求。
（3）根据网络覆盖需求和信道质量要求，选择合适的PRACH前导格式，以提高接入成功率和覆盖范围。
二、邻区规划邻区规划是指确定LTE网络中不同基站之间的邻区关系，以实现无缝切换和优化网络性能。
1. 邻区关系邻区关系包括主邻区和干扰邻区。
主邻区是指一个基站的邻区中，信号强度最强的邻区。
干扰邻区是指一个基站的邻区中，对该基站造成干扰的邻区。
2. 邻区规划流程（1）邻区划分：根据网络拓扑结构和覆盖需求，将LTE网络划分为若干个区域，每一个区域包含若干个基站。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划以及邻区规划和PCI规划一、引言4G LTE网络规划中的PRACH规划、邻区规划和PCI规划是关键的步骤，对于网络的性能和覆盖范围起着重要的作用。
本文将详细介绍PRACH规划、邻区规划和PCI规划的定义、流程、原则以及相关的数据分析方法。
二、PRACH规划1. 定义PRACH（Physical Random Access Channel）是物理随机接入信道，用于UE （User Equipment）向基站发起接入请求。
PRACH规划是为了保证接入过程的成功率和容量，合理分配PRACH资源。
2. 流程（1）确定PRACH配置参数：包括PRACH的子载波数、时隙配置、前导码长度等。
（2）PRACH功率规划：根据网络需求和覆盖范围确定PRACH的功率级别。
（3）PRACH资源分配：根据网络负荷和用户分布，合理分配PRACH资源，避免资源浪费和冲突。
3. 原则（1）容量原则：根据预期用户数量和业务需求，确定PRACH的容量。
（2）覆盖原则：根据网络规划要求和覆盖需求，合理规划PRACH的覆盖范围。
（3）干扰原则：避免PRACH资源的干扰，采取合适的PRACH配置参数和功率控制策略。
4. 数据分析方法（1）用户分布分析：根据用户分布数据，确定PRACH资源的分配策略。
（2）PRACH成功率分析：通过收集PRACH接入请求的成功率数据，进行分析和优化。
（3）PRACH负荷分析：根据PRACH资源的使用情况，评估网络的负荷和容量。
三、邻区规划1. 定义邻区是指相邻基站之间的关系，邻区规划是为了优化网络的覆盖和干扰管理，合理配置邻区关系。
2. 流程（1）邻区定义：确定邻区关系，包括主邻区、同频邻区、异频邻区等。
（2）邻区划分：根据网络拓扑和覆盖需求，划分邻区，确保覆盖范围的连续性。
（3）邻区优化：通过邻区参数的优化，减少干扰，提高网络性能。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划是4G LTE网络规划中的重要环节之一，它涉及到无线资源的合理分配和调度，以确保网络的高效运行和用户的良好体验。
邻区规划和PCI规划也是网络规划中不可忽视的部分，它们与PRACH规划密切相关，共同影响着网络的性能和覆盖范围。
一、PRACH规划1. PRACH简介PRACH（Physical Random Access Channel）是LTE网络中用于UE（User Equipment，用户设备）与基站进行初始接入的物理信道。
它负责传输UE的接入请求信号，使UE能够与网络建立初始连接。
2. PRACH规划目标PRACH规划的主要目标是实现网络资源的高效利用和用户接入的快速响应。
具体目标包括：- 最小化PRACH冲突：避免不同UE之间的PRACH信号冲突，以提高接入成功率。
- 最大化覆盖范围：确保PRACH信号能够覆盖到网络的边缘区域，以满足用户的接入需求。
- 最小化干扰：减少PRACH信号对其他信道的干扰，以提高网络的整体性能。
3. PRACH规划参数PRACH规划涉及到以下参数的设定：- PRACH配置索引：用于标识PRACH配置的唯一索引号。
- PRACH频率偏移：用于指定PRACH信道的频率偏移，避免与其他信道的频率冲突。
- PRACH时隙配置：用于确定PRACH信道在一个无线帧中的时隙位置。
- PRACH根序列索引：用于指定PRACH信道的根序列。
- PRACH前导符号长度：用于指定PRACH信道的前导符号长度。
二、邻区规划1. 邻区概念邻区是指相邻基站之间的覆盖区域重叠部分。
邻区规划是为了保证无线网络的连续覆盖和无缝切换，避免信号的突变和通话的中断。
2. 邻区规划目标邻区规划的主要目标是实现网络的平滑漫游和无缝切换。
具体目标包括：- 最小化重叠覆盖：避免邻区之间的信号重叠，以减少干扰和资源浪费。
- 最大化边缘覆盖：确保邻区信号能够覆盖到网络的边缘区域，以提供良好的服务质量。
LTE网络规划概述
LTE网络规划概述1概述LTE网络规划软件能够设计一个LTE宽带无线接入网络，能被用于预测无线覆盖、管理移动和未移动的LTE用户的数据，病估算网络容量。
LTE网络规划软件还需要支持智能天线和MIMO。
借助流量地图（traffic maps）和用户数据库，LTE网络规划软件能在LTE环境中为移动和未移动的LTE用户建模。
你能够根据未移动的LTE用户的位置进行计算，也可以给予蒙特卡罗模拟（monte carlo simulation）估算得出的用户移动场景进行计算。
通过建立覆盖预测模型，你能够分析上行和下行LTE信道的重要参数，比如： 信号电平(signal level)载波与干扰噪声比（Carrier-to-interference-and-noise ratio）服务区域（service areas）和无线承载覆盖（radio bearer coverage） 小区容量和小区总吞吐量（aggregate throughput）基于网络流量负载的覆盖预测可以通过蒙特卡罗模拟的结果产生，也可以通过用户自定义的网络负载配置（上行和下行流量负载，以及上行噪声抬升noise rise）产生。
2设计一个LTE网络下图是创建和规划一个LTE网络的基本流程。
1，打开无线规划文档2，添加网元1）创建一个站点2）创建一个发射机transmitter3）创建一个小区cell3，运行基础覆盖预测1）点分析2）信号电平覆盖4，分配邻区5，分配频率6，分配小区物理ID7，基于流量地图、用户列表定义小区负载条件，或者通过手工配置每个小区及发射机的参数来定义小区负载条件8，根据小区负载条件生成LTE信号质量覆盖预测9，如果有必要，修改网络参数，在另一个频段上重新执行步骤7和步骤8。
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划
4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH（Physical Random Access Channel）是4G LTE网络中用于UE（User Equipment）发起随机接入的物理信道。
PRACH的规划对于网络的性能和容量至关重要。
1. PRACH的参数规划PRACH的参数包括PRACH配置索引、PRACH根序列索引、PRACH子帧、PRACH格式、PRACH资源索引等。
这些参数需要根据网络需求和覆盖范围进行规划，以达到最佳的网络性能。
例如，PRACH配置索引可以根据网络负载和容量需求进行选择，较小的索引适用于高密度的用户场景，而较大的索引适用于低密度的用户场景。
2. PRACH的功率规划PRACH的功率规划需要考虑到网络覆盖范围和干扰控制。
根据不同的场景和网络需求，可以对PRACH的功率进行优化调整，以提高网络的覆盖性能和容量。
3. PRACH的位置规划PRACH的位置规划是为了保证网络覆盖的均匀性和连续性。
通过合理规划PRACH的位置，可以避免覆盖漏洞和覆盖重叠等问题，提高网络的覆盖质量。
二、邻区规划邻区规划是指LTE网络中不同小区之间的邻接关系的规划。
合理的邻区规划可以提高网络的无缝切换性能和覆盖质量。
1. 邻区关系的建立邻区关系的建立需要考虑到小区之间的距离、覆盖范围和干扰情况等因素。
根据这些因素，可以确定邻区关系，以便实现无缝切换和优化网络性能。
2. 邻区的优化邻区的优化包括邻区关系的调整和邻区参数的优化。
通过合理调整邻区关系和优化邻区参数，可以提高网络的无缝切换性能和覆盖质量。
3. 邻区的管理邻区的管理包括邻区关系的监测和维护。
通过定期监测邻区关系的质量和干扰情况，可以及时发现和解决问题，保证网络的稳定性和性能。
三、PCI规划PCI（Physical Cell Identity）是LTE网络中用于区分不同小区的物理信号标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE 预测指标
覆盖预测仿真
LTE容量仿真
邻区仿真
PCI /PRACH仿真
合理的业务、覆盖、容量、邻区、基础网规参数的仿真是网络初始性能评估基础
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 7
LTE网络规划、设计面临的挑战及华为的应对
频段规划
终端、移动性、业 务
扇区覆盖、 RSRP、SINR等
话务地图定义、用 户模型定义、迭代 仿真
工勘勘测
网络建模
终端与 业务定义
覆盖预测
Monte Carlo 仿真
参数规划
理论站址、天线挂高、 方位角、倾角、
电子地图、传播模型、 工参、频点、设备、天 馈
终端、移动性、业务
扇区覆盖、场强速率分 布、切换等
Ø 智能工程参数 PCI/PRACH/邻区设计
Ø 场景化小区参数详细设 计
系统内，系统间的互操作
Ø 华为有丰富的系统内， 系统间互操作规划经验
Ø 华为系统基于GUL协同 的产品特性，丰富的 GUL互操作的设计方案
干扰控制
Ø LTE系统内干扰控制
Ø LTE对GSM/UMTS网 络干扰分析
Ø TDD/FDD制式的干扰 控制技术
小区覆盖半径: R 站间距: D=1.732*R 单站覆盖面积 = 2.598*R*R
指定区域内所需站点数目
结束
所需站点数量 = 总覆盖面积 / 单站覆盖面积
LTE 与传统无线制式的覆盖规划流程基本一致
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 9
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 10
LTE场景化网络规划
密集 城区 CBD
密集 城区 居民区
高密度 普通 城区
低密度 普通 城区
郊区
农村 开阔地
平直 公路
高铁 场景
交通 枢纽
集结 场所
办公 环境 Office
酒店 商场
大型
超市娱乐 中心及普 通居住区
u RB数：LTE是个多带宽系统，支持1.4、3、5、10、15、20MHz，RB表征其无线资源，通常来说，采用用越大的 带宽，意味着更多的RB数和更高的速率。LTE本小区负荷与干扰无关，主要用来表征本小区用户分配的RB数，本 小区负荷越高，分配的RB数越多
u MCS：调制编码方案，LTE配置了0-28阶MCS，根据SINR的变化配置不同的MCS，提高频谱利用率。
线增益、馈线损耗 • 环境相关参数：阴影衰落余量、穿透损耗 • 技术体制参数：切换增益、干扰余量、解调门限 • 传播模型： Okumura Hata、Cost231 Hata
获得小区半径
最大小区半径
计算单站覆盖面积
最大站点覆盖面积
指定区域所需站点数
所需站点数＝规划面积/单站覆盖面积
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 3
LTE网络规划主要内容
需求分析
网络估算
预规划
网络详细设计
内容：
• 建网策略
• 网络指标 • 地理环境 • 业务模型 • 区域划分 • 现网工参 • 备选站址 • 特殊需求…
覆盖规划
估算 信息 采集 表
穿透损耗
UE 发射功率
Page 14
eNB 线缆损耗
eNodeB 天线增益
eNodeB 接收灵敏度
影响LTE覆盖的关键参数
1、频率计带宽使用 2、覆盖环境 3、干扰协调特性增益 4、小区负荷承载 5、上下行不同带宽下发射功率 6、MIMO技术增益 7、信道配比模型 8、调制编码 9、无线块数量 10、数据速率计算 11、复合灵敏度计算 12、关键特性带来的增益
4 LTE规划经验和商用案例
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 12
LTE链路预算几个关键步骤
客户需求分析
创建链路预算
最大路径损耗
• 系统参数：工作频段、系统带宽、背景噪声 • 设备相关参数：发射功率、接收机灵敏度、噪声系数、天
Ø 负荷取值建议
干量
u 考虑到整个网络的负荷基本相当，因此一般将本小区和邻区的负荷设置为一致 u 为了体现单用户最远覆盖能力，则需要将本小区可用RB资源设置为100%，但是实际网络存在多用户，基本不存在单用户占满
所有RB资源的情况 u 干扰则可以通过设置不同的邻区负荷来体现，中期网络负荷一般取50%
Ø TDD不同运营商间的 干扰控制技术
站点重用
Ø LTE重用现有站点资源 规划（共站不共天馈、 共站共天馈、独立站 点与天馈）
Ø 共天馈的成本和风险控 制设计
Ø 复杂的室内分布设计
LTE制式内的规划、GUL制式间的规划技术建设一张卓越的LTE网络
HUAWEI TECHNOLOGIES CO., LTD.
Scenario
Frequency Band
Data Rate
ICIC Cell Load
影响覆盖的主要因素
RB Number MCS
TX Power
MIMO
Channel Model
LTE网络中因其空口结构、特性、组网方式都将引起覆盖的变化，因此在实际设计时还需考虑上述因素
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 15
LTE链路预算影响因素：干扰和负荷
Ø 定义和影响
u LTE本小区各个用户分配的RB不同，因此LTE基本不考虑本小区干扰，仅考虑邻区干扰 u LTE干扰与本小区负荷无关，主要受邻区负荷、终端发射功率、ICIC等参数影响 u 本小区负荷越低，已占用的RB数越少，可分配的RB数越多，能达到的覆盖越远；而邻区负荷越高，干扰越大，覆盖半径越小
• 网络整体容量需求，等于每用户吞吐量*用户数
• 网络配置分析:
• 包括频率复用模式、带宽、站间距、MIMO模式等考虑因素。
• 每基站容量:
• 基于一定网络配置进行系统仿真，得出的平均每站点承载的容量。
• 站点数目:
• 站点数目等于整网需求容量/每基站容量
单站的容量需求和运营商整网的容量目标决定需要的站点数目
RSRP
华为U-Net 输出规划设计结果
工参表输出Hale Waihona Puke 关键小区参数 关键算法特性开关
专业的规划、设计平台做出精确的站点选择是网络预期覆盖、容量、成本、质量的最重要的基础
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 6
LTE网络规划仿真平台U-Net具体预测仿真项
中小型室 内环境
根据不同的场景对覆盖、容量、业务类型、业务质量的需求不同，华为可根据不同的场景进行规划设计
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 11
目录
1
LTE网络规划流程和方法
2 LTE规划关键参数分析
3 UMTS/LTE规划区别
增益 余量 损耗
链路预算中的 关键步骤
线缆损耗
eNodeB发射功 率
穿透损耗
穿透损耗 UE 接收灵敏度
人体损耗
UE 天线增益
UE 接收灵敏度
线缆损耗 eNodeB 接收灵敏度
上下行链路预算模型
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
上行路径损耗
Ø RB数和MCS选择原则
u 总体原则是通过调整分配RB个数及MCS保证覆盖最优 u 下行：单个RB功率固定，在RB用完之前，MCS阶数越低，覆盖越远，因此在满足速率的前提下，尽量选择低
阶的MCS u 上行：所有RB的总功率一定，给定速率下，MCS阶数越低，需要RB数越多，单个RB功率越低，因此在上行链
Huawei Confidential
Page 8
LTE网络规划– 覆盖规划
客户需求分析 链路预算
输入数据
开始
计算 UL/DL MAPL
3扇区站
全向站
计算 UL小区半径
计算 DL小区半径
小区半径
小区半径平衡
单站覆盖面积
计算单站覆盖面积 计算站点数目
小区覆盖半径: R 站间距: D=1.5*R 单站覆盖面积 = 1.949*R*R
行余
下扰
邻区负荷越高，干扰越大
4 3 2 1 0
邻区负荷
SFR ICIC 小区边缘：边缘频段可用 小区中心：中心频段可用，控 制覆盖范围来减少干扰
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 16
LTE链路预算影响因素：MCS和RB数
Ø 定义和影响
Ø 定义和影响
u 边缘速率是指一定条件下边缘用户所能达到的最大连续覆盖速率，相同条件下，边缘速率要求越高，覆盖半径越小 u 上行边缘速率是单用户边缘能达到的最大速率，但是在边缘可同时支持多个用户达到该速率 u 下行边缘速率是指所有RB分配给一个边缘用户所能达到的最大速率，考虑多个用户时，边缘用户不能占用所有的RB资源，此
路预算时不一定MCS阶数低，覆盖就远，需要根据实际速率考虑。链路预算时，一般将MCS从小到大轮询一 遍，然后选择分配RB个数及MCS最优组合，即达到上行覆盖半径最大。
