离心式压缩机专题(二)

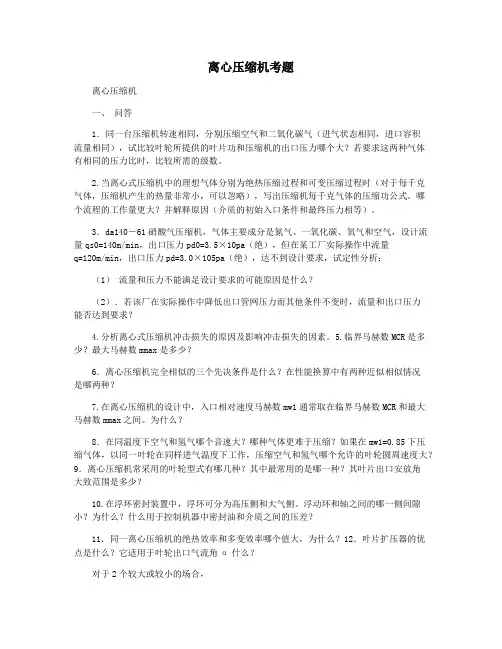

离心压缩机考题
离心压缩机考题离心压缩机一、问答1．同一台压缩机转速相同，分别压缩空气和二氧化碳气（进气状态相同，进口容积流量相同），试比较叶轮所提供的叶片功和压缩机的出口压力哪个大？若要求这两种气体有相同的压力比时，比较所需的级数。
2.当离心式压缩机中的理想气体分别为绝热压缩过程和可变压缩过程时（对于每千克气体，压缩机产生的热量非常小，可以忽略），写出压缩机每千克气体的压缩功公式。
哪个流程的工作量更大？并解释原因（介质的初始入口条件和最终压力相等）。
3．da140―61硝酸气压缩机，气体主要成分是氮气、一氧化碳、氧气和空气，设计流量qs0=140m/min，出口压力pd0=3.5×10pa（绝），但在某工厂实际操作中流量q=120m/min，出口压力pd=3.0×105pa（绝），达不到设计要求，试定性分析：（1）流量和压力不能满足设计要求的可能原因是什么？（2）．若该厂在实际操作中降低出口管网压力而其他条件不变时，流量和出口压力能否达到要求？4.分析离心式压缩机冲击损失的原因及影响冲击损失的因素。
5.临界马赫数MCR是多少？最大马赫数mmax是多少？6．离心压缩机完全相似的三个先决条件是什么？在性能换算中有两种近似相似情况是哪两种？7.在离心压缩机的设计中，入口相对速度马赫数mw1通常取在临界马赫数MCR和最大马赫数mmax之间。
为什么？8．在同温度下空气和氢气哪个音速大？哪种气体更难于压缩？如果在mw1=0.85下压缩气体，以同一叶轮在同样进气温度下工作，压缩空气和氢气哪个允许的叶轮圆周速度大？9．离心压缩机常采用的叶轮型式有哪几种？其中最常用的是哪一种？其叶片出口安放角大致范围是多少？10.在浮环密封装置中，浮环可分为高压侧和大气侧。
浮动环和轴之间的哪一侧间隙小？为什么？什么用于控制机器中密封油和介质之间的压差？11．同一离心压缩机的绝热效率和多变效率哪个值大，为什么？12．叶片扩压器的优点是什么？它适用于叶轮出口气流角α什么？对于2个较大或较小的场合，3五313.当离心压缩机中的流量大于或小于设计流量时，迎角是正的还是负的？叶轮中的涡流区主要出现在工作面还是非工作面？14.试着写出离心式压缩机常用的下列方程式和表达式：（1）定常流动焓方程；（2）伯努利方程；（3）．多变压缩功（多变能头）；（4）．特征马赫数。

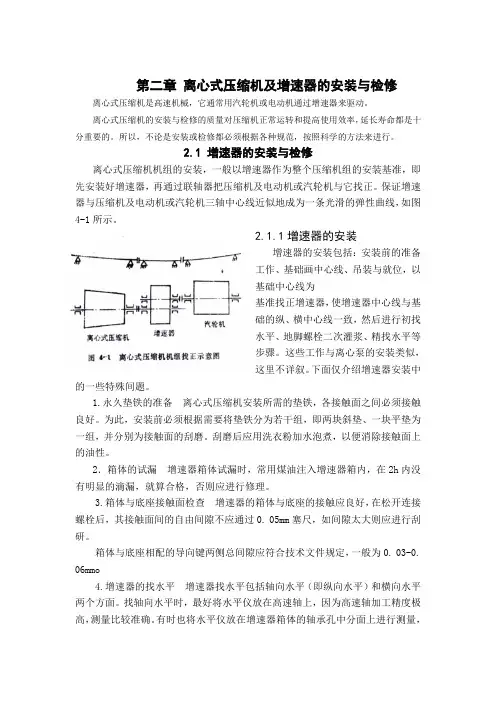

第二章 离心式压缩机及增速器的安装与检修
第二章离心式压缩机及增速器的安装与检修离心式压缩机是高速机械，它通常用汽轮机或电动机通过增速器来驱动。
离心式压缩机的安装与检修的质量对压缩机正常运转和提高使用效率，延长寿命都是十分重要的。
所以，不论是安装或检修都必须根据各种规范，按照科学的方法来进行。
2.1 增速器的安装与检修离心式压缩机机组的安装，一般以增速器作为整个压缩机组的安装基准，即先安装好增速器，再通过联轴器把压缩机及电动机或汽轮机与它找正。
保证增速器与压缩机及电动机或汽轮机三轴中心线近似地成为一条光滑的弹性曲线，如图4-1所示。
2.1.1增速器的安装增速器的安装包括：安装前的准备工作、基础画中心线、吊装与就位，以基础中心线为基准找正增速器，使增速器中心线与基础的纵、横中心线一致，然后进行初找水平、地脚螺栓二次灌浆、精找水平等步骤。
这些工作与离心泵的安装类似，这里不详叙。
下面仅介绍增速器安装中的一些特殊间题。
1.永久垫铁的准备离心式压缩机安装所需的垫铁，各接触面之间必须接触良好。
为此，安装前必须根据需要将垫铁分为若干组，即两块斜垫、一块平垫为一组，并分别为接触面的刮磨。
刮磨后应用洗衣粉加水泡煮，以便消除接触面上的油性。
2．箱体的试漏增速器箱体试漏时，常用煤油注入增速器箱内，在2h内没有明显的滴漏，就算合格，否则应进行修理。
3.箱体与底座接触面检查增速器的箱体与底座的接触应良好，在松开连接螺栓后，其接触面间的自由间隙不应通过0. 05mm塞尺，如间隙太大则应进行刮研。
箱体与底座相配的导向键两侧总间隙应符合技术文件规定，一般为0. 03-0. 06mmo4.增速器的找水平增速器找水平包括轴向水平（即纵向水平）和横向水平两个方面。
找轴向水平时，最好将水平仪放在高速轴上，因为高速轴加工精度极高，测量比较准确。
有时也将水平仪放在增速器箱体的轴承孔中分面上进行测量，但是精度则低于在高速轴上测量。
在增速器中分面上测量水平时，其轴向水平应以镗孔处为准，横向水平应以箱体水平中分面的四角为基准，如图4-2所示。

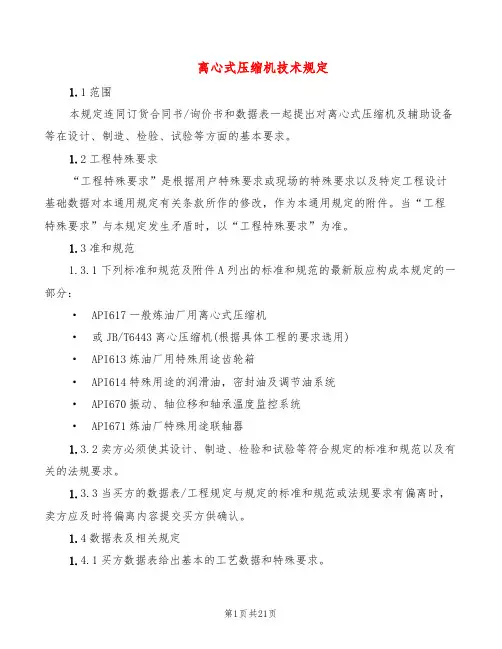

离心式压缩机技术规定(2篇)
离心式压缩机技术规定1.1范围本规定连同订货合同书/询价书和数据表一起提出对离心式压缩机及辅助设备等在设计、制造、检验、试验等方面的基本要求。
1.2工程特殊要求“工程特殊要求”是根据用户特殊要求或现场的特殊要求以及特定工程设计基础数据对本通用规定有关条款所作的修改，作为本通用规定的附件。
当“工程特殊要求”与本规定发生矛盾时，以“工程特殊要求”为准。
1.3准和规范1.3.1下列标准和规范及附件A列出的标准和规范的最新版应构成本规定的一部分：·API617一般炼油厂用离心式压缩机·或JB/T6443离心压缩机(根据具体工程的要求选用)·API613炼油厂用特殊用途齿轮箱·API614特殊用途的润滑油，密封油及调节油系统·API670振动、轴位移和轴承温度监控系统·API671炼油厂特殊用途联轴器1.3.2卖方必须使其设计、制造、检验和试验等符合规定的标准和规范以及有关的法规要求。
1.3.3当买方的数据表/工程规定与规定的标准和规范或法规要求有偏离时，卖方应及时将偏离内容提交买方供确认。
1.4数据表及相关规定1.4.1买方数据表给出基本的工艺数据和特殊要求。
1.4.2装置通用工程规定与离心式压缩机组的设计、制造、检验、试验等有关的相关专业工程技术规定，在工程设计中必须遵守执行。
1.4.3当卖方不能接受买方数据表或工程技术规定的某些条款时，卖方应及时通知买方，列出偏差表并推荐可选的设计以征求买方意见。
1.5卖方图纸和资料要求1.5.1卖方应按买方采购申请单要求的图纸和资料的项目和进度分期分批提交图纸和资料。
具体要求将在合同中进一步明确。
1.5.2买方对卖方提供的图纸和资料的审查和同意并不能解除卖方对订货合同书应尽的义务。
1.5.3所有图纸和资料应给出业主名称、买方工程号、合同号、设备位号及设备名称。
1.5.4卖方提交文件中所有的参数应采用国际单位制表示。

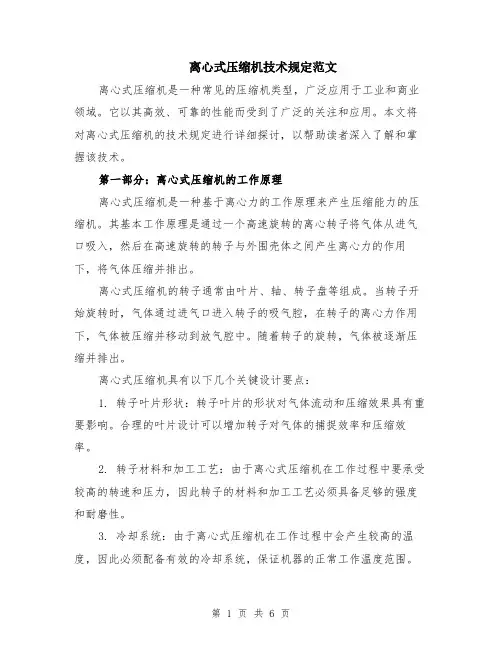

离心式压缩机技术规定范文（二篇）
离心式压缩机技术规定范文离心式压缩机是一种常见的压缩机类型，广泛应用于工业和商业领域。
它以其高效、可靠的性能而受到了广泛的关注和应用。
本文将对离心式压缩机的技术规定进行详细探讨，以帮助读者深入了解和掌握该技术。
第一部分：离心式压缩机的工作原理离心式压缩机是一种基于离心力的工作原理来产生压缩能力的压缩机。
其基本工作原理是通过一个高速旋转的离心转子将气体从进气口吸入，然后在高速旋转的转子与外围壳体之间产生离心力的作用下，将气体压缩并排出。
离心式压缩机的转子通常由叶片、轴、转子盘等组成。
当转子开始旋转时，气体通过进气口进入转子的吸气腔，在转子的离心力作用下，气体被压缩并移动到放气腔中。
随着转子的旋转，气体被逐渐压缩并排出。
离心式压缩机具有以下几个关键设计要点：1. 转子叶片形状：转子叶片的形状对气体流动和压缩效果具有重要影响。
合理的叶片设计可以增加转子对气体的捕捉效率和压缩效率。
2. 转子材料和加工工艺：由于离心式压缩机在工作过程中要承受较高的转速和压力，因此转子的材料和加工工艺必须具备足够的强度和耐磨性。
3. 冷却系统：由于离心式压缩机在工作过程中会产生较高的温度，因此必须配备有效的冷却系统，保证机器的正常工作温度范围。
4. 进气与出气系统：进气和出气系统的设计对压缩机的性能和效率有重要影响。
合理的进气与出气系统可以减小气体流动阻力，提高机器的工作效率。
第二部分：离心式压缩机的主要应用领域离心式压缩机广泛应用于许多工业和商业领域，包括以下几个主要领域：1. 石油和天然气行业：离心式压缩机被广泛应用于石油和天然气开采、输送和储存过程中，用于产生高压气体以及维持管道和设备的正常运行。
2. 化工工业：离心式压缩机在化工工业中被用于压缩和输送各种气体，如氢气、氧气、氮气等。
它们在合成氨、合成尿素、制炼等过程中发挥着重要作用。
3. 制冷和空调行业：离心式压缩机被广泛用于商业和工业制冷和空调系统中，提供高效的冷却和空调效果。
离心压缩机常见问题分析及解决措施
离心压缩机常见问题分析及解决措施离心式压缩机是化工生产中常用的一种高速旋转的动设备，其通过高速的旋转，产生离心力，使得介质气体在压缩机的叶轮中扩压流动，从叶轮流出的气体流速、压力都得到了相应的提升，进而实现压缩介质气。
在离心式压缩机使用的过程中，往往会产生一些故障，影响其工作效果，影响化工生产，故对离心式压缩机产生产生故障的原因进行归整、分析，然后对其采取有效的措施进行故障处理，提升离心式压缩机的工作效果。
一、压缩机出现振动和异响1、压缩机不对中，卸下联轴器，使原动机和压缩机分别单独旋转，若原动机和压缩机在盘车时，卡涉则内部剐蹭或者有异物，没有异常则故障可能由机组不对中引起，参照安装说明书检查对中情况，机组对中影响驱动端振动较大些。
2、压缩机转子不平衡，拆卸压缩机检查转子，是否有污垢或叶轮、密封损坏所引起，从而进行修复或更换，必要时在线进行频谱监测，测量是否转子不平衡，对转子重新进行动平衡。
3、轴承不正常工作产生的原因，检查支撑轴承瓦块是否磨损、相关的数据是否不在设计范围内（轴瓦的间隙、轴瓦过盈）调整轴瓦间隙、轴瓦的接触面、瓦体与机组压盖间的接触面，进行修复或更换等处理方法。
4、联轴器故障或不平衡，重新检测联轴节平衡情况，检查联轴器螺栓、螺母是否损坏或者安装错误。
5、喘振现象检查压缩机运行时工作点是否远离喘振区，防喘裕度是否正确，防喘装置是否工作正常。
6、气体管路的应力传递给机壳，由此引起不对中。
气管路应做好固定支撑，防止有较大的应力作用在压缩机缸体上，管路应有足够的弹性补偿，以应付热膨胀量，做到无应力安装，要求压缩机本体法兰与立管法兰之间的间隙为 3mm ，两片法兰的平行度要控制在 0.1mm 范围之内，管道与机组连接对压缩机组产生的应力影响压缩机组的同心度必须小于0.02mm。
二、轴承故障分析原因及解决措施1、推力瓦温度升高的原因及措施⑴结构设计不合理，推力瓦承载面积太小，单位面积承受负荷超标。

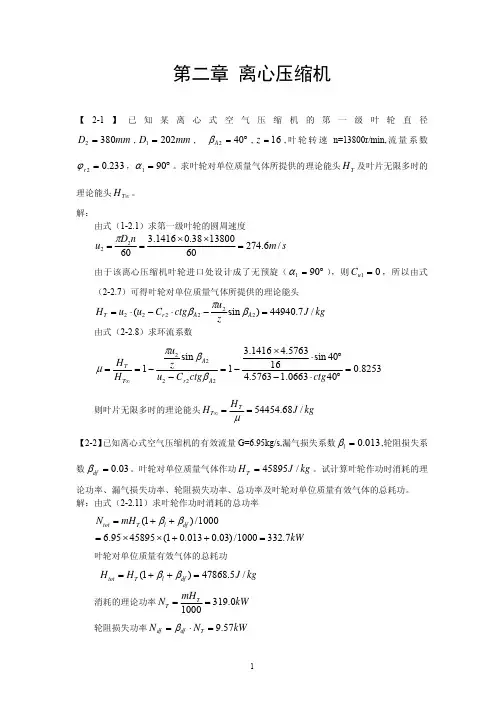

第二章 离心压缩机
σ =
（1） 叶轮叶道进口“1”截面气流参数计算
3014 × 0.405 × 7714 = 163.0m / s 60 60 z1 s1 22 × 3.5 = 1− = 0.889 τ1 = 1− πD1 sin β 1 A 3.14 × 405 × sin 33°
2 2
k − 1 c1 − c s 108.52 2 − 6.22 2 1 .4 − 1 ) = −5.751K (− (− )= kR 2 × 9.81 1.4 × 29.72 2g
验算 k v1 ：
5
k v1 = (1 +
∆T σ −1 5.751 2.87 −1 ) = (1 + ) = 0.9648 3.03 Ts
与假设相符。
T1 = Ts + ∆Ts = 303 − 5.751 = 297.25K w1 = c1 + u1 = 108.52 2 + 163.12 = 196.32m / s Mm = w1 196.32 = = 0.56 < 0.78 ~ 0.85 1.4 × 9.81 × 29.22 × 297.25 kgRT1 c1 108.52 = tan −1 = 33.56°冲角 u1 163.6
则叶片无限多时的理论能头 H T∞ =
µ
【2-2】 已知离心式空气压缩机的有效流量 G=6.95kg/s,漏气损失系数 β l = 0.013 ,轮阻损失系 数 β df = 0.03 。叶轮对单位质量气体作功 H T = 45895 J / kg 。试计算叶轮作功时消耗的理 论功率、漏气损失功率、轮阻损失功率、总功率及叶轮对单位质量有效气体的总耗功。 解：由式（2-2.11）求叶轮作功时消耗的总功率
离心压缩机概述（2）
离心压缩机概述（2）实例:沈鼓空分装置用MCO1004离心压缩机组技术方案书第一章总述1.1 机组概括：MCO1004离心空压机机组，具体构成如下：l 机组为双层布置，安装在顶棚之下。
l 压缩机由一个缸组成，安装在一个独立的底座上。
l 采用先进的**技术，防结焦、积灰。
l 原动机采用汽轮机拖动，布置在压缩机一侧，安装在另一个独立底座上。
l 润滑油站安装在室内的一楼基础上。
l 段间气管路。
l 机组控制系统采用GE90-70系统。
l 气体冷却器（带气液分离器功能）布置在一楼基础上。
l 高位油箱位于距机组中心线6米的高度上。
1.2 主要技术参数:内容单位参数排气量(0℃, 101.325 kPa, dry) Nm3/h 95000压缩机型号 MCO1004压缩介质空气流量调节范围 % 80～105相对湿度 % 66进口压力(进口法兰处) MPa (A) 0.096排气压力 MPa (A) 0.62进口温度℃ 30出口温度℃≤110℃各段的进口温度 1段/2段/3段℃ 30/38/38各段的出口温度 1段/2段/3段℃ 112.1/123/81.1各段的进口压力 1段/2段/3段 MPa(A) 0.96/0.196/0.415各段的出口压力 1段/2段/3段 Mpa(A) 0.2/0.42/0.62 工作转速1段/2段/3段 Rpm 6720冷却水进口温度℃ 32冷却水温升: ℃ 8轴功率 Kw 7840各段的多变效率：1段/2段/3段 % 85.3/86.6/85.5空压机机械损失 Kw 99空压机泄露损失 Kw 47转动惯量汽轮机 Kg.m2冷却水耗量: 中间冷却器 M3/h 690油冷却器 M3/h 25振动值(设计值) µm 34噪音等级 DB(A) 85外形尺寸(L×W×H) 压缩机 M 6000x4000x3000 重量压缩机 Kg 34000安装最大件重量 Kg检修最大件重量 Kg 13500连续运转周期年≥3注：详细参数见数据表1.3 离心压缩机型号及含义：M C O 100 4| | | |_____共4级叶轮| | || | |______第1级叶轮名义直径为1000mm| || |______第一级悬臂半开三元轮||______机壳轴向剖分结构1.4 离心压缩机组结构说明1.4.1 离心压缩机组本体结构说明MCO1004离心空压机是一种单轴多级离心压缩机。
离心式压缩机相关知识--
