光纤活动连接器简介
光纤活动连接器技术规范
光纤活动连接器技术规范引言：光纤连接器是光纤通信领域中非常重要的组件之一、它用于连接光纤之间的传输介质，因此其性能和质量直接影响着整个光纤传输系统的稳定性和可靠性。
本文将对光纤活动连接器的技术规范进行详细阐述，包括连接器类型、连接器规格、连接器插入损耗、插拔次数、连接器接头、连接器保护套件等方面。
通过规范连接器的设计和制造，可以提高光纤传输系统的性能以及可维护性。
一、连接器类型光纤连接器根据接口类型可以分为SC、FC、LC、ST等不同类型的连接器。
根据连接方式，可以分为活动连接器和固定连接器。
本文主要针对活动连接器进行规范。
二、连接器规格1.外部尺寸：光纤连接器的外部尺寸需符合国际标准要求，并能与光纤设备接口完全兼容。
2.材质选择：连接器外壳材料应选用高强度、耐腐蚀、抗负载能力强的材质，如不锈钢、铝合金等。
内部结构的材质应选用低损耗、低折射率的材质，如陶瓷或高质量的光纤陶瓷套件。
3.连接器锁定：连接器应具备防松动设计，确保在振动环境下保持连接的稳定性，同时易于插拔操作。
三、连接器插入损耗连接器的插入损耗是衡量连接器性能的重要指标，其要求如下：1.连接器的插入损耗应控制在最低限度内，国际标准要求插入损耗不超过0.5dB。
2.连接器的插入损耗应在使用寿命内保持在合理范围内，寿命内损耗增加不超过0.2dB。
3.光纤连接器在不同波长下的插入损耗应具备一致性，波长变化对插入损耗的影响应控制在合理范围内。
四、插拔次数连接器的插拔次数直接影响到系统的可靠性和使用寿命，其要求如下：1.国际标准规定，活动连接器的插拔性能应满足至少1000次插拔的要求。
2.连接器的插拔性能应在使用寿命内保持良好，插拔次数增加时插入损耗的增加应控制在合理范围内。
五、连接器接头连接器接头是连接光纤的关键部分，其要求如下：1.连接器接头应采用优质光纤，确保最小的插入损耗和最大的传输性能。
2.连接器接头的端面应保持光滑、无划伤、无污染，端面质量应符合国际标准的要求。
光纤活动连接器
在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。
光纤链路的接续，又可以分为永久性的和活动性的两种。
永久性的接续，大多采用熔接法、粘接法或固定连接器来实现；活动性的接续，一般采用活动连接器来实现。
本文将对活动连接器做一简单的介绍。
光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
2．光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续。
现在已经广泛应用在光纤通信系统中的光纤连接器，其种类众多，结构各异。
但细究起来，各种类型的光纤连接器的基本结构却是一致的，即绝大多数的光纤连接器的一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。
这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。
插针的外组件采用金属或非金属的材料制作。
插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力。
耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。
为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。
3．光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
（1）光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
插入损耗越小越好，一般要求应不大于0.5dB。
插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
产生插入损耗的原因有两方面:1、光纤公差引起的固有损耗。
光纤活动连接器
光纤活动连接器基本概念
◆ 回波损耗（RL）：
又称后向损耗，指在光纤连接处，后向反射光相对输入光的比率分贝数。 RL= -10log(Pr/P0) ( dB)，值愈大愈好，以减少反射光对光源和系统的影响。
P0----输入端的光功率， Pr----后向反射光功率
行业标准： UPC大于50dB 即 Pr/Po<0.003% APC大于60dB 即 Pr/Po<0.0001%
光纤活动连接器基本概念
（4）光纤端面多次反射（菲涅耳反射）引起的损耗： 由于光纤端面存在不同的介质（如空气），在这种介质之间会产生光的多次反射，
引起的损耗。 ◆ 球面接触使纤芯之间的间隙接近与0，达到“物理接触”，多次反射引起的损耗可以消除。-1-光纤活动连接器基本概念
（5）纤芯直径不同的光纤连接时产生的损耗， ◆ 多模 IL=-10log(a2/a1)^2 (a1≥a2) IL=0(a1＜a2) ◆ 单模 IL=-10log(1/4)(ω1/ω2+ω2/ω1)^2
-17-
光纤活动连接器类型
SC型光纤连接器
➢ SC型连接器是由日本NTT公司设计开发的； ➢ 采用插拔式结构，外壳采用矩形结构，采用工程塑
料制造，容易作成多芯连接器； ➢ 插针体为外径2.5mm的精密陶瓷插针； ➢ 它的主要特点是不需要螺纹连接，直接插拔，操作
-14-
目录
1 光纤活动连接器基本概念 2 光纤活动连接器类型
-15-
光纤活动连接器类型
经过多年来的研究和开发，光纤连接器已经形成了门类齐全、品种 繁多的系列产品，各种类型的特点也逐渐分明。目前LC、ST、FC、SC 型光纤连接器在市场中占主导地位。为了满足小空间、大数据、高速度 传输的需要，国内外许多公司开发了各种新型的光纤连接器，如MU、 MTP、MPO型连接器等，与常规的LC、FC、SC、ST型连接器相比， 这些连接器具有密集度更高、性价比更高等特点。
光纤活动连接器技术及指标要求
光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。
主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。
正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。
由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。
二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。
两个插头装进两根光纤尾端；耦合管起对准套管的作用。
另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。
光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。
高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。
插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。
插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。
耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。
为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。
这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。
主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。
但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。
为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。

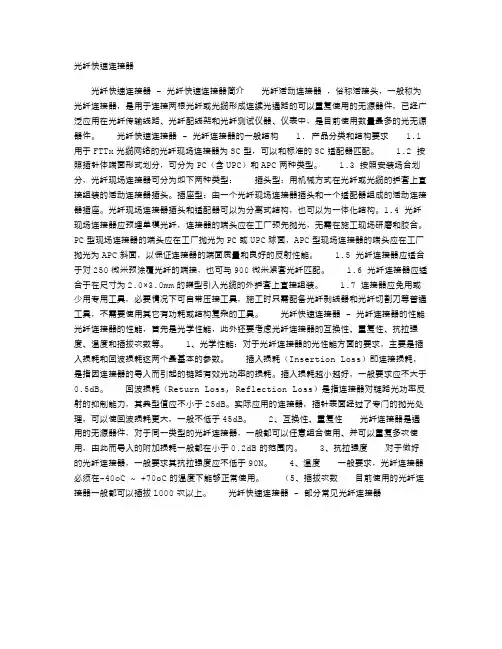

光纤快速连接器
光纤快速连接器光纤快速连接器 - 光纤快速连接器简介光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
光纤快速连接器 - 光纤连接器的一般结构 1. 产品分类和结构要求 1.1 用于FTTx光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。
1.2 按照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。
1.3 按照安装场合划分，光纤现场连接器可分为如下两种类型：插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。
插座型：由一个光纤现场连接器插头和一个适配器组成的活动连接器插座。
光纤现场连接器插头和适配器可以为分离式结构，也可以为一体化结构。
1.4 光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。
PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。
1.5 光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。
1.6 光纤连接器应适合于在尺寸为2.0×3.0mm的蝶型引入光缆的外护套上直接组装。
1.7 连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等普通工具，不需要使用其它有功耗或结构复杂的工具。
光纤快速连接器 - 光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
(整理)光纤光缆活动连接器的基本结构及光纤熔接机的种类.
光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。
1.套管结构这种连接器由插针和套筒组成。
插针为一精密套管，光纤固定在插针里面。
套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。
其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。
由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。
FC，SC等型号的连接器均采用这种结构。
2.双锥结构这种连接器的特点是利用锥面定位。
插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。
两个插针插入基座的内孔实现纤芯的对接。
插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。
它的捕针和基座采用聚合物压成型，精度和一致性都很好。
这种结构由AT&T创赢和采用。
3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。
这种结构可以达到较高的精度。
其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。
4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。
钢球开有一个通孔，通7L的内径比插针的外径大。
当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。
fH零件形状复杂，加工调整难度大。
目前只有法国采用这种结构。
5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。
这种结构利用透镜来实现光纤的对中。
用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。
其优点是降低了对机械加工的精度要求，使耦合更容易实现。
MPOMTP课件解析
MPO标准损耗（SM） 1310&1550 MPO低损耗（MM） MPO标准损耗（MM） 850&1300 850&1300
• 干涉测量要求
MPO与MTP区别
• 连接器导针耐久性对比
• 内部元器件对比
MPO/MTP应用
• 数据中心高密度环境下的应用； • 光纤到楼的应用（FTTB）； • 分光器、40G、100GSFP、SFP+、XFP等 收发设备内部的连接应用。
MPO/MTP型光纤活动连接器
MPO型光纤活动连接器
• MPO型光纤活动连接器是一种多芯多通道插拔式 连接器。它的特征是由一个标称直径为 6.4mm×2.5mm矩形插针体，利用插针体端面上 左右两个0.7mm直径的导针孔与导针进行定位对 中。它应用于2-12芯并排光纤的活动连接。最多 可以是两排24芯光纤同时连接。对接时，由一个 装在插针体尾部的弹簧，对插针体施加一轴向的 压力，直到连接头的外框套跟适配器锁紧。插针 体上侧面有一个阳（凸）键，用作连接时限制连 接头之间的相对位置，以确定光纤正确的对接顺 序。
• SFP+收发器
• XFP收发器
• MPO-12SC/UPC-SM-混合型跳线
• OM3-MM-50/125-扁光缆跳线
• OM3-MM-50/125-圆形光缆跳线
• MPO-12LC/UPC-MM-圆形分支器跳线
• MPO-12FC/UPC-MM-扁分支器跳线
谢谢
• 结束
• 24芯插针体光基准轴心位置示意图
注：该光基准轴心 示意图如图所示，图 中，基准轴X定义为 基准轴Y及通过两导 针孔之间的中点正交 平行线，基准轴Y定 义为通过两导针孔中 心的垂直线，尺寸单 位为mm。
光纤快速连接器详细介绍
光纤快速连接器详细介绍光纤快速连接器，俗称快接，一般也称为现场组装式光纤活动连接器，这种连接器的体积小、端接快，基本端接过程只需要2分钟，且应用广泛，是用于像楼道、入户线缆这种环境使用率特别高，因此受到市场的广泛欢迎。
本文接插世界网就跟大家简单介绍下光纤快速连接器。
光纤快速连接器又叫光纤现场连接器，它们是同一款产品，分为一代二代三代，也称直通预埋直熔。
它们的主要区别为：一、对于直通型的来说，它主要是属于干式结构这种结构非常简单，优势在于实现较为容易造价低廉，但劣势很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差，对操作者熟练要求很高。
该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH接入链路规模使用。
二、对于预埋式光纤快速连接器来说，它是属于预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；该产品结构可以实现更好的插入损耗（0.5dB以下）和回波损耗（45dB以上）指标，可靠性与稳定性比较高，因此适宜于FTTH接入链路室内节点使用。
光纤快速连接器如何安装使用？1、取下连接器尾盖并将线缆从中穿过;2、用光纤剥线钳将线缆外皮剥离，长度约为5CM;3、将米勒钳贴近夹具边缘剪掉露出的涂覆层，露出光纤;4、用防尘布拭擦、清洁裸光纤;5、用夹具对光纤进行切割;6、将光纤对准主体孔槽后插入，当光纤初步呈现弯曲的状态时，把压接盖往下按;7、将串在线缆上的尾盖拧回连接器主体后扣上外壳即可。
以上就是关于光纤快速连接器的使用步骤，希望能够帮您解惑。
光纤跳线 尾纤 光缆 光分路器 产品知识
φ0.9mm φ2.0mm LC MU φ3.0mm SC FC ST FC/APC SC/APC φ1.8mm MTRJ(双芯）
光缆芯数
Simplex 单芯(SX)
特殊要求:多芯(4CORD 12CORD...)
Duplex 双芯（DX)
外护套材料
1.=125um
PVC 材料:常规使用 LSZH 材料:低烟无卤 其他
（1）.连接头/Connector拆分： 散件:塑料件与金属件组成
插芯：陶瓷
2.5MM 外径 APC (SC FC )
2.5MM 外径 PC (SC FC ST)
1.25MM 外径 LC
1.25MM 外径 MU
光缆/Cable：
SM:single mode单模
光缆模场
MM:multi mode多模
微型式光分路器 PLC-Splitter-Mini Module
ABS盒式光分路器 PLC-Splitter-Box Module
裸纤式光分路器 PLC-Splitter-Bare Fiber
带分支器式分路器 PLC-Splitter-With Fan-Out
机架式光分路器 PLC-Splitter-Rack-Mountable
客户下单无特殊注明，产品按照常规生产，光缆按照按照PVC材料生产， 直径按行业标准！！！
Adapter/适配器/法兰：
作用：用于连接跳线
常规适配器：FC适配器 SC适配器 ST适配器 LC适配器 SC/APC适配器 LC/APC适配器 MTRJ适配器 MU适配器
转接适配器：FC-SC适配器 FC-LC适配器 ST-FC适配器 LC-FC适配器 等不同头对接适配器
衰减器类型 衰减器型号 衰减DB数
光纤活动连接器技术及指标要求
光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。
主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。
正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。
由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。
二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。
两个插头装进两根光纤尾端；耦合管起对准套管的作用。
另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。
光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。
高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。
插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。
插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。
耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。
为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。
这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。
主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。
但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。
为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。
光纤连接器基础知识
光连接器基础知识一、基本概念（术语）1、光纤（活动）连接器：是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件（连接器的作用）。
整套光连接器的组成：插头—适配器—插头。
2、光跳线：两端都装有插头的一段光纤或光缆。
3、光纤：是一种利用光全反射原理传导光信号的玻璃纤维。
主要成分：SiO2.光纤由纤芯、包层和涂敷层构成，纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号，包层的作用是反射光信号，涂敷层的作用是保护光纤，增加光纤的机械强度和柔韧性。
光纤可分为单模光纤（9/125μ）和多模光纤（50/125或62.5/125）。
4、光缆：光缆由护套、加强构件、紧套（或松套）层和涂敷光纤组成。
生产跳线采用的光缆一般有：φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆，双芯平行光缆、防水尾缆、束状光缆和带状光缆等。
5、插入损耗：是指光信号通过光连接器之后，光信号的衰减量。
一般用分贝数（dB）表示。
表达式为：IL=-10LOG(P1/P0)(d B)其中P0——输入端的光功率P1——输出端的光功率6、回波损耗：也称后向反射损耗，是由于光连接处的非涅尔效应而产生的反射信号，该信号沿光纤原路返回，会对光源和系统产生不良影响。
回波损耗的表达式为：RL=-10LOG(P2/P0)其中P0—输入端的光功率P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯（Ferrule）和套筒（sleeve）来实现光纤的精确连接。
影响连接器插入损耗的主要因素有：1、纤芯错位2、角度偏差3、连接间隙4、不同种光纤（数值孔径不同）三、型号分类1、按结构形式分：FC：外型为圆柱形，插芯直径φ2.5mm为由螺纹将其固定在适配器上；SC：外型为长方形，插芯直径φ2.5mm插拨式连接，操作简便；ST：外型为圆柱形，插芯直径φ2.5mm卡口式连接；LC：小型化长方形结构，插芯直径φ1.2mm插拨式自锁式连接，MU：小型化长方形结构，插芯直径φ1.25mm插拔式连接MT-RJ:外型为长方体，双芯小型化，MT插芯，一公一母连接2、按插芯端面形状分PC (Physical Contact): 插芯端面为球面状，回波损耗指标RL：大于40dBUPC: 插芯端面也为球面状，RL:大于50dB.。
光纤活动连接器(1)
SC（APC）型
使用范围： 光纤通信网络 光纤宽带接入网 光纤CATV 光纤仪器仪表 光纤局域网
特点说明： 光纤活动连接器的端面接触方式有多种方式，APC 光纤跳线;研磨用插芯（Angled PC Optical Connectors） 这是精工技研发明的插芯形状，被认定为世界标准。相比 较UPC或PC型，有较低的插入损耗和高的回波损耗 。
3、不同类型连接器的应用场合
长距离通信（如骨干网）：FC、SC； 短距离的通信（用户和局域网）：SC、ST； 多芯光纤连接器一般只能用于局域网。
SC型单模光纤活动连接器
FC/APC型单模光纤活动连接器
在这种结构中，两个插针体端面被磨成8°倾斜，使反射波 不能沿入射波的反方向前进而是逃逸到光纤之外，因此， FC/APC单模光纤活动连接器的反射损耗可达到60dB以上，而 最小插入损耗可达到0.3dB。
特点说明： FC连接器最早是由日本NTT研制。FC是Ferrule Connector 的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝 扣。
SC（PC）型
使用范围 光纤通信网络 光纤宽带接入网 光纤CATV 光纤仪器仪表 光纤局域网
特点说明: SC 型由日本NTT公司开发的光纤连接器。其外壳呈 矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相 同，其中插针的端面多采用PC或APC型研磨方式；紧固方 式是采用插拔销闩式，不需旋转。此类连接器插拔操作方 便，插入损耗波动小，抗压强度较高，安装密度高。
套管结构的光纤连接器的核心部件是插针和套筒。 （1）插针：
是一个带有微孔的经过精密加工的圆柱体，使用的材料主要有：
不锈钢 陶瓷 玻璃 塑料
陶瓷材料具有极好的温度稳定性、耐磨性和抗腐蚀能力，是目前 使用最广泛的插针材料，主要是氧化锆陶瓷。
光纤活动连接器结构和分类
光纤活动连接器是用于光纤通信系统中连接光纤的一种设备。
它们通过不同的结构和分类来满足不同的需求。
以下是一些常见的光纤活动连接器结构和分类：结构：SC（Subscriber Connector）连接器：结构紧凑，易于插拔。
使用推-拉锁定机制。
常用于单模和多模光纤。
LC（Lucent Connector）连接器：小型连接器，适用于高密度环境。
使用推-拉锁定机制。
常用于数据中心和企业网络。
ST（Straight Tip）连接器：使用旋转锁定机制。
常用于多模光纤通信系统。
FC（Fiber Connector）连接器：使用螺纹锁定机制。
通常用于单模光纤连接。
MTP/MPO（Multi-Fiber Push-On/Pull-Off）连接器：用于多模光纤系统，支持多个光纤的连接。
适用于高密度连接，例如数据中心。
MT-RJ（Mechanical Transfer Registered Jack）连接器：整合了两根光纤的连接器，一个用于发送，一个用于接收。
结构紧凑，适用于高密度环境。
分类：单模（Single Mode）连接器：用于传输单一光模式，适用于较长距离通信。
通常具有较小的芯径。
多模（Multimode）连接器：用于传输多个光模式，适用于短距离通信。
通常具有较大的芯径。
PC（Physical Contact）连接器：光纤末端经过抛光处理，提供较小的插入损耗。
UPC（Ultra Physical Contact）连接器：比PC连接器的插入损耗更小。
APC（Angled Physical Contact）连接器：光纤末端经过倾斜抛光处理，提供更低的反射损耗。
Angled MTP/MPO：在MTP/MPO连接器上应用倾斜抛光，以减小光纤之间的反射。
Pre-terminated连接器：在工厂预先组装好的连接器，以便在现场迅速安装。
以上是一些常见的光纤活动连接器的结构和分类。
在选择连接器时，需要根据具体应用的要求、系统性能和预算等因素进行考虑。
光纤活动连接器标准
光纤活动连接器标准光纤活动连接器是一种用于光纤通信系统中连接光纤的重要组件，其质量和性能直接影响着整个光纤通信系统的稳定性和可靠性。
为了确保光纤活动连接器的质量和性能达到国际标准，各国纷纷制定了一系列的光纤活动连接器标准，以规范其设计、制造、测试和使用。
首先，光纤活动连接器的标准主要包括了其物理尺寸和结构的要求。
这些要求通常包括连接器的外形尺寸、连接方式、接口类型、插拔次数、耐久性等方面的规定。
例如，国际标准ISO/IEC 11801就规定了光纤连接器的外形尺寸和接口类型，以确保不同厂家生产的光纤设备能够相互兼容，从而提高了整个光纤通信系统的灵活性和可扩展性。
其次，光纤活动连接器的标准还包括了其光学性能的要求。
这些要求通常包括了连接器的插损、回波损耗、插拔损耗、耦合损耗等光学参数的限制。
例如，国际标准IEC 61753就规定了光纤连接器在不同波长下的光学性能要求，以确保连接器在不同光信号传输条件下能够稳定传输数据，从而提高了整个光纤通信系统的传输质量和可靠性。
此外，光纤活动连接器的标准还包括了其机械性能的要求。
这些要求通常包括了连接器的耐久性、抗震性、抗振动性、抗污染性等机械参数的限制。
例如，国际标准IEC 61754就规定了光纤连接器在不同环境条件下的机械性能要求，以确保连接器能够在恶劣的环境条件下稳定工作，从而提高了整个光纤通信系统的可靠性和稳定性。
总的来说，光纤活动连接器标准的制定对于推动光纤通信技术的发展和应用起到了至关重要的作用。
只有通过制定严格的标准，规范光纤活动连接器的设计、制造、测试和使用，才能够确保光纤通信系统的质量和性能达到国际水平，从而更好地满足人们对于高速、大容量、长距离、安全可靠的通信需求。
因此，各国应当加强合作，共同制定和遵守光纤活动连接器的标准，推动光纤通信技术的发展，为人类社会的信息化进程做出更大的贡献。
光纤配件知道多少，了解光纤相关配件对调试施工有帮助
光纤配件知道多少，了解光纤相关配件对调试施工有帮助弱电工程中，光纤的应用，改变很多传输模式，使传输数据更加稳定、安全，在中间接点就离不开这些产品，尾纤、跳纤及法兰，今天我们就一起看下它们都是长的什么样，认识它们。
1光纤接头光纤跳线分为单模和多模两种，单模SM跳线外皮是黄色，多模MM跳线外皮是橙红色。
常用光纤接口E2000APC是多了一个防尘帽，保护作用，有防尘，安全作用，主要用于波分设备中的拉曼放大器单板。
ESCON是IBM系统或IBM兼容系统接口其中，PC：紧密接触，接触面是平的。
UPC：接触面微球型端面。
APC：端面被磨成一个8度角，减少反射。
常用连接器类型光纤接头FC，SC，ST，LC使用很广泛，占据统治地位，波分设备上LC使用更广泛，光芯直径只有1mm，其它三种光芯有2.5mm。
光纤接头大全单模光纤连接头多模光纤连接头光纤连接器（法兰盘）光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
光纤连接器种类：按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、LC等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。
衰减器衰减器功能是增加光纤链路上的衰减值，使得在调光功率时达到需求的功率值。
型号分为阴阳式，法兰盘式.阴阳式连接跳线接头和路由器RX口之间法兰盘式连接两根跳线接头之间衰减值各个数值都有（5dB，10dB，15dB等）各种衰减器（适配器）以上就是光纤中用的比较多的相关配件，记住这些东西，做弱电或通信工程的一定撑握这些产品，便于在施工中及时找到相关产品替换。
光纤光缆接头产品知识介绍
产品知识介绍一、光纤活动连接器简介：1、介绍：在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。
光纤链路的接续,可以分为永久性和活动性的两种。
永久性的接续,大多采用熔接法；活动性的接续，一般采用活动连接器来实现。
2、定义：俗称活接头，一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件3、构成：两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分：主要是玻璃，易折断2、光纤的结构光纤结构纤芯（俗称光斑）包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构：光纤+保护层保护层：一种只有套管，另一种是套管、纺纶、外皮。
①套管：一般为PVC材料，在涂覆层外面②纺纶：英文为“Aramid Yarns”，起保护和抗拉作用③外皮：一般为PVC、PA、LSZH（LSOH）材料，我公司使用的是低烟无卤的LSZH（LSOH）材料。
4、光缆的种类：3.1根据光缆的外径，我公司常用产品分为两大类①直径为1.6mm以上的，有芳纶和外皮，用来做跳线。
分为单芯和双芯及带外护套三种②直径为0.9 mm，无纺纶和外皮，只有0.9mm套管（俗称900um），用来作尾线。
3.2根据光纤与套管间的松紧程度分为松套与紧套两类，主要体现在，光纤与900 um套管是否粘接，若粘接住，即光纤不能在套管内活动，则为紧套结构光缆，若不粘接，即光纤能在套管内活动，则为松套结构光缆。
套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模（SM ）和多模（MM ），0.9mm 的尾纤SM 通常为黄色，MM 50/125um 为橙色，62.5/125um 为兰色，但不同的客户也可以有不同的要求，如法国客户要求50/125um 为灰色，而62.5/125um 则为橙色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤活动连接器简介一．概述在电缆通信（传输）链路中，各种电缆连接器可以在保证阻抗匹配的前提下使两段电缆达到最好的物理连接。
如果没有连接器，在一般的工程施工中，电缆与电缆的连接可以在物理上直接将两端的电缆绞缠在起，也可使电磁波信号的顺利通过，保证链路的畅通。
而在光纤通信（传输）链路中，要适应不同模块、设备和系统之间灵活连接的需要，由光信号传输与电信号传输的不同，绝不可能直接把两根光纤的头子绞缠在一起（除非进行熔接，而熔接又不可能做到连接的灵活性），必须有一种能在光纤与光纤之间进行可装卸（活动）连接的器件，使光信号能按所需的通道进行传输，以保证光纤链路的畅通，实现预期的目的和要求。
能实现这种功能的器件就是光纤活动连接器，以下简称光纤连接器，它是光系统中使用量最大的光无源器件。
二.结构原理光纤连接器就是把光纤的两个端面精密对接起来，最重要的就是要使两根光纤的轴心对准，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小。
各种类型的光纤连接器的基本结构是一致的，绝大多数的光纤连接器的一般采用高精密组件（两个插针和一个耦合管共三个部分）实现光纤的对准连接。
这种对准方式称作精密组件对准方式，是最常用的方式。
这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。
插针的外组件采用金属或非金属的材料制作。
插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放压力。
耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，一般配有金属或塑料的法兰盘，以便于连接器的安装固定。
为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。
还有一种对准方式是主动对准。
主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。
但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。
为获得较低的插入损耗和较高的回波损耗，还需要使用折射率匹配的材料。
三.性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
由于光纤连接器也是一种损耗性产品，所以还要求其价格低廉。
在一定程度上，光纤连接器的性能影响了整个光传输系统的可靠性和各项性能。
（1）光学性能：对于光纤连接器的光学性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
产生插入损耗的原因有两方面:1、光纤公差引起的固有损耗。
主要由光纤制造公差,即纤芯尺寸、数值孔径、纤芯/包层同心度和折射率分布失配等因素产生。
2、连接器加工装配引起的固有损耗。
这是由连接器加工装配公差，即端面间隙、轴线倾角、横向偏移和菲涅尔反射及端面加工精度等因素产生的。
插入损耗越小越好，一般要求应不大于0.5dB。
在通常的有线电视工程计算中，将插入损耗的值记为0.5dB。
回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，是衡量从连接器反射回来并沿输入通道返回的输入功率分量的一个量度，其典型值应不小于25dB。
对于光纤通信系统来说，随着系统传输速率的不断提高，反射对系统的影响也越来越大，来自连接器的巨大反射将影响高速率激光器（开关速率为Gbit／s级）的稳定度，并导致分布噪声的增大和激光器抖动。
尤其在CATV系统中，对回波损耗性能的要求更高。
因此回波损耗仅满足典型值的要求已无法符合实际要求，还需要进一步提高回波损耗。
研究表明，通过对连接器对接端的端部进行专门的抛光或研磨处理，可以使回波损耗更大。
实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗一般不低于45dB。
（2）互换性、重复性光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都应在小于0.2dB的范围内。
（3）机械特性抗拉强度对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。
弯曲性能至少应测试5个连接器／光缆组合件样品。
在距连接器1m处对光缆施加15.0N的力。
在1.25cm半径的圆轴上弯曲300个循环。
试验结束后，附加损耗应不超过0.2dB。
振动性能在振动频率范围为（10～55）Hz，稳定振幅为0.75mm条件下试验。
试验后的最大附加损耗不应超过0.2dB。
（4）温度特性一般要求，光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用。
（5）插拔次数目前使用的光纤连接器一般都可以插拔l000次以上，附加损耗不超过0.2dB。
四．分类根据不同的分类标准，可以把光纤连接器分成不同的种类。
1．按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它媒介如塑胶等为传输媒介的光纤连接器。
2．按连接头结构型式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种型式。
3．按插针端面形状分有FC、PC、UPC和APC型。
FC端面为平面，结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
PC（即Physical Connection）端面成球面，是采用的物理接触研磨法，介入损耗和回波损耗性能与前者比较有了较大幅度的提高。
当曲率半径为20mm时，回波损耗可达40dB。
UPC端面仍为球面，它与PC的不同在于球面半径更小，为13mm,由于端面曲率半径越小，回波损耗越大，所以它的回波损耗比PC型的大，可达50dB。
APC（即AnglePC）端面仍为球面，但端面的法线与光纤的轴心夹角为8度,并作球面研磨抛光处理，它的回波损耗可达60dB。
4．按光纤芯数分还有单芯、多芯（如MT-RJ）型光纤连接器之分。
五.常见类型1.FC型（即螺纹连接式）这种连接器最早是由日本NTT研制。
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣，插针体采用外径2.5mm的精密陶瓷插针。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
现在，根据其插针端面形状的不同，它分为球面接触的FC/PC和斜球面接触的FC/APC两种结构。
FC型连接器是目前世界上使用量最大的品种，也是我国采用的主要品种。
FC连接器大量用于光缆干线系统，其中FC/APC连接器用在要求高回波损耗的场合，如CATV网等。
我国已制订了FC型连接器的国家标准。
FC连接头FC连接器2.SC型（即矩型插拔式）这是一种由日本NTT公司开发的光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用球面接触的PC或斜球面接触的APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
SC 型连接器广泛用于光纤用户网中。
我国已制订了SC型连接器的国家标准。
SC连接头连接器3.ST型（即圆形卡口式）ST型连接器是由AT＆T公司设计开发的，采用带键的卡口式锁紧结构，插针体为外径2.5mm的精密陶瓷插针，插针的端面形状通常为PC面。
它的特点主要是使用非常方便，大量用于光纤用户网中。
我国已制订了ST/PC型连接器的国家标准ST连接头ST连接器4.LC型LC型连接器是著名Bell研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成，外壳为矩形，用工程塑料制成，带有按压键。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以提高光配线架中光纤连接器的密度。
通常情况下，LC连接器是以双芯连接器的形式使用，但需要时也可分开为两个单芯连接器。
目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
5.双锥型连接器（Biconic Connector）这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
其最大介入损耗值为0.7dB，平均为0.28dB。
其回波损耗对于单模光纤大于25dB,对于多模光纤大于15dB。
6.DIN47256型光纤连接器这是一种由德国开发的连接器。
这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。
与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。
另外，这种连接器的机械精度较高，因而介入损耗值较小。
7.MT-RJ型连接器MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光连接器。
8.MU型连接器MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由日本NTT研制开发出来的世界上最小的单芯光纤连接器，该连接器采用如SC型连接器那样的插入锁紧结构，外壳与SC型连接器相似，它特别采用1.25mm 直径的套管和自保持机构，其优势在于能实现高密度安装。
利用MU的l.25mm直径的套管，NTT已经开发了MU连接器的系列。
它们有用于光缆连接的插座型光连接器（MU－A系列），具有自保持机构的底板连接器（MU－B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。
随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
总之，各种型号的连接器都有自己的特点和用途。
一般长距离通信,大多使用FC 型或SC型连接器,其优点是插入损失小,安装容易稳定性高。
短距离(≤20km)信号传输,则较多用ST、SMA、FDDI等,且多用于多模系统,因为其精度要求不高,所以成本较低。
SC、ST和D4（FC的改进型）等则适用于用户网和局域网。
另外，带状阵列式光缆连接器由于现场连接速度快，性能良好成本低，常用于各种局域网，其它如塑胶类光纤连接器则多用于更短距离通信，自动控制和音响讯号传输等。
我国用得最多的是FC、SC系列的连接器。
六．技术发展与展望由于光纤技术应用领域不断扩大，光纤电视网、高速局域网和本地用户网等网络得到了很大发展，出于维护上测量、转接、调度等方面的需要，对光纤连接器提出的要求也越来越多，这些都促进了光纤连接器接术的不断发展。
