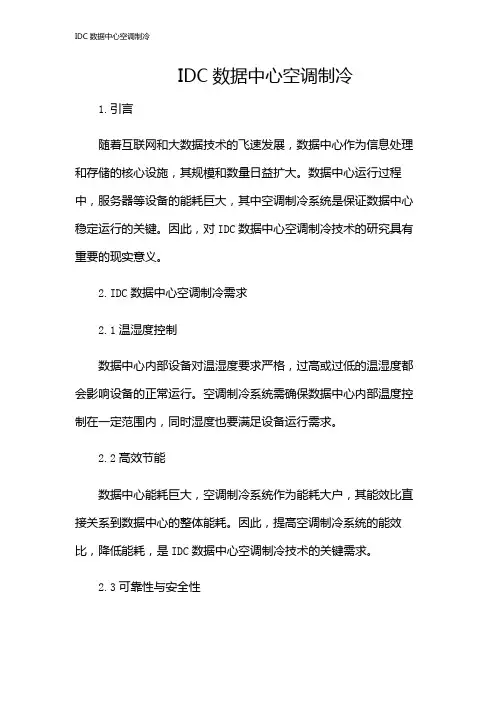

IDC数据中心空调制冷1.引言随着互联网和大数据技术的飞速发展，数据中心作为信息处理和存储的核心设施，其规模和数量日益扩大。
数据中心运行过程中，服务器等设备的能耗巨大，其中空调制冷系统是保证数据中心稳定运行的关键。
因此，对IDC数据中心空调制冷技术的研究具有重要的现实意义。
2.IDC数据中心空调制冷需求2.1温湿度控制数据中心内部设备对温湿度要求严格，过高或过低的温湿度都会影响设备的正常运行。
空调制冷系统需确保数据中心内部温度控制在一定范围内，同时湿度也要满足设备运行需求。
2.2高效节能数据中心能耗巨大，空调制冷系统作为能耗大户，其能效比直接关系到数据中心的整体能耗。
因此，提高空调制冷系统的能效比，降低能耗，是IDC数据中心空调制冷技术的关键需求。
2.3可靠性与安全性数据中心作为关键信息基础设施，其运行稳定性至关重要。
空调制冷系统需具备高可靠性和安全性，以确保数据中心稳定运行，避免因制冷系统故障导致的数据丢失或业务中断。
3.IDC数据中心空调制冷技术3.1直接膨胀式制冷技术直接膨胀式制冷技术是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件组成的封闭循环系统中，通过相变实现热量传递的一种制冷方式。
该技术具有结构简单、能效比高、可靠性好等特点，广泛应用于IDC数据中心空调制冷。
3.2水冷式制冷技术水冷式制冷技术是利用水作为冷却介质，通过冷却塔、水泵、冷却盘管等设备将热量传递到外部环境中。
该技术具有制冷效果好、能效比高、适用范围广等优点，但占地面积较大，对水源有一定依赖。
3.3风冷式制冷技术风冷式制冷技术是利用空气作为冷却介质，通过风机、散热器等设备将热量传递到外部环境中。
该技术具有结构简单、安装方便、适用范围广等优点，但能效比较低，适用于小型或中小型数据中心。
3.4冷冻水式制冷技术冷冻水式制冷技术是利用冷冻水作为冷却介质，通过冷水机组、冷却塔、水泵等设备将热量传递到外部环境中。
该技术具有制冷效果好、能效比高、适用范围广等优点，但系统复杂，初投资较高。
