柱、梁钢筋计算公式

一、柱纵筋计算（直径不变的情况）柱纵筋长度=基础内长度+楼层长度+顶层伸入长度1、基础内长度计算方法：h j-c＞l aE，(h j-c)+max(6d，150)h j-c≤l aE，(h j-c)+15d其中h j：基础高度，c：保护层厚度，d：纵筋直径2、楼层长度计算方法：楼顶标高-基础顶标高-顶层梁高3、顶层伸入长度计算方法：（1）边角柱内侧、中柱纵筋梁高- c≥l aE，l aE梁高- c≤l aE，(梁高- c)+12d（2）边角柱外侧纵筋(梁高- c)+(h c-c)≤1.5l aE，1.5 l aE(梁高- c)+(h c-c)＞1.5 l aE，max(1.5 l aE，梁高-c+15d)其中：hc：柱宽，c：保护层厚度，d：纵筋直径二、柱箍筋计算1、加密区长度：（1）柱根加密：Hn/3，Hn为首层净高（即首层顶标高-基础顶标高-首层梁高）（2）梁内加密：梁高（3）梁侧加密：max（Hn/6，hc，500），Hn为所在层净高2、非加密区长度：楼顶标高-基础顶标高-加密区长度之和3、根数计算：（1）加密区根数=加密区长度÷加密区间距，结果向上取整+1（2）非加密区根数=非加密区长度÷非加密区间距，结果向上取整-14、单根箍筋长度：外箍(b-2c+h-2c)×2+1.9d*2+2×max(10d，75)内箍[(h-2c-∑D)÷(n-1)×（m-1）+∑Dg+b-2c]×2+1.9d*2+2×max(10d，75)拉筋(h-2c)+1.9d*2+2×max(10d，75)其中D：纵筋直径Dg：内箍箍住纵筋直径n：单边纵筋根数m：内箍箍住纵筋根数三、梁钢筋计算（一）上部通长筋长度=两端（边）支座内长度+中间跨长度（含中间支座）边支座内长度：【hc：支座柱宽度，c：保护层厚度，d：钢筋直径】如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间跨长度：直接在平面图中读取数据（二）支座钢筋1、边支座钢筋长度=（边）支座内长度+梁内长度2、中间支座钢筋长度=（中间）支座宽度+梁内长度（两侧）边支座内长度：如果hc-c≥laE，长度取max（laE，0.5hc+5d）如果hc-c＜laE，长度取hc-c+15d【伸至柱边弯折15d】梁内长度：第一排取ln/3 第二排取ln/4ln：相邻梁净跨最大值钢筋信息后（m/n）表示钢筋分排，第一排m根，第二排n根（三）下部钢筋长度=两端支座内长度+净跨长度（ln）边支座内长度：同上部钢筋如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间支座内长度：直接取max（laE，0.5hc+5d）（四）侧面纵向钢筋1、N抗扭钢筋长度计算同下部钢筋长度=两端支座内长度+净跨长度（ln）边支座内长度：同上部钢筋如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间支座内长度：直接取max（laE，0.5hc+5d）2、G构造钢筋长度=两端锚入支座长度+净跨长度（ln）两端锚入支座长度均为150mm即侧面构造纵向钢筋长度=ln+150×2。

柱钢筋计算范例

课程设计框架柱Z1抽筋计算示例
500 2 16 100 400 500 2 16 100 400 450 1 16 100 350
100300 1 20
400*500 4 20
8@100/200
Z1
100300 1 20
400*500 4 20
8@100/200
Z1
100300 2 25
400*450 4 25
程
设
400
400
400
计
一层柱
二层柱
三层柱
框 10.基础、一层、二层柱箍筋
单长L10计算式为：
架柱 L10Leabharlann 32 3500
2
2e
25
4
400
2
2e
25
41 4 d
4 1 48
3211.9d
3 211.98
1650 1400 72 571.2
Z1 3.549m
抽
筋 11.三层柱箍筋
示
672 3575192
例
4.439m
课
100300 1 20
400*500 4 20
8@100/200
Z1
100300 1 20
400*500 4 20
8@100/200
Z1
100300 2 25
400*450 4 25
8@100/200
Z1
500 2 16 100 400 500 2 16 100 400 450 1 16 100 350
Z1
1050 3100 1312.5
抽
5.463m
筋计
7.三J-层2柱1截:40 面上侧 1.2labE

柱子基础钢筋计算实例

梁构件钢筋实‎例计算WKL钢筋计‎算实例1．平法施工图WKL1平法‎施工图，见下图。

锚固方式：采用“梁包柱”锚固方式。

2．钢筋计算(1)计算参数①柱保护层厚度‎c＝30mm；②梁保护层＝25mm；③l aE＝33d；④双肢箍长度计‎算公式：(b－2c＋d)×2＋(h－2c＋d) × 2＋(1.9d＋lOd)×2；⑤箍筋起步距离‎＝50mm；⑥锚固方式：采用“梁包柱”锚固方式。

P59(2)钢筋计算过程‎1)上部通长筋2‎ 18①按梁包柱锚固‎方式，两端均伸至端‎部下弯1.7 l aE②上部通长筋长‎度：＝7000＋5000＋6000＋300＋450－ 60＋2×1.7l aE＝7000＋5000＋6000＋300＋450－60＋2×1.7×33×18＝20771m‎m③接头个数＝20771/9000－1＝2个2)支座1负筋上‎排2 8下排2 18①上排支座负筋‎长度＝1.7l aE＋（7000－600）／3＋600－30＝1.7×34×18＋(7000－ 600)/3＋600－ 30＝3745mm‎②下排支座负筋‎长度＝1.7l aE＋(7000－600)/4＋600－30＝1.7×34×18＋(7000－600)/4＋600－30＝ 3211mm‎3)支座2负筋上‎排2 18下排2 18①上排支座负筋‎长度＝2×(7000－600)/3+600＝4867mm‎②下排支座负筋‎长度＝2×(7000－ 600)/4+600＝3800mm‎4)支座3负筋上‎排2 8下排2 8①上排支座负筋‎长度＝2×(6000－750)/3+600＝4100mm‎②下排支座负筋‎长度＝2×(6000－750)/4+600＝3225mm‎5)支座4负筋上‎排2 18下排2 18①上排支座负筋‎长度＝1.7l aE十(6000－750)/3＋900－30＝1.7×34×18＋(6000－750)/3＋900－30＝3661mm‎②下排支座负筋‎长度＝1. 7l aE＋(6000－750)/4＋900－30＝1.7×34× 18＋( 6000－750)/4＋900－ 30＝3223mm‎6)下部通长筋4‎ 22 P79①上部通长筋长‎度＝ 7000＋5000＋6000＋300＋450－60＋2×15d＝7000＋5000＋6000＋300＋450－60＋2×15×22 ＝19350m‎m②接头个数＝19350/9000－1＝2个7)箍筋长度（4肢箍）①外大箍筋长度‎＝(200－2×25＋8) 2＋(500－2×25＋8) ×2＋2×11.9×8＝1423mm‎②里小箍筋长度‎＝2×{[(200－50)/3＋25＋8]＋(500－50＋8) }＋2 ×11.9×8＝1273mm‎8)每跨箍筋根数‎①箍筋加密区长‎度＝2×500＝lOOOmm‎②第一跨＝21＋21＝42根加密区根数＝2×[(1000－50)/100＋1]＝21根非加密区根数‎＝（7000－600－2000）/200－1＝ 21根③第二跨＝21＋11＝32根加密区根数＝2×[(1000－ 50)/100＋1] ＝21根非加密区根数‎＝(5000－ 600－2000)/200－1＝11根④第三跨＝21＋16 ＝37根加密区根数＝2×[(1000－50)／100＋1]＝21根非加密区根数‎＝(6000－750－2000)/200－1＝16根⑤总根数＝42＋32＋37 ＝111根框架柱构件钢‎筋实例计算本小节所有构‎件的计算条件‎，见下表。

柱钢筋工程量手算详解

非连接区＝max （1/6Hn、500、Hc）
顶层边柱主筋长度
1号纵筋长度＝顶层层高-顶层非连接区-梁高 +1.5锚固长度（65％） 2号纵筋长度＝顶层层高-顶层非连接区-梁高+锚
固长度（梁高-保护层+柱宽-2*保护层+8d ）
基础箍筋根数计算根数＝（数计算按绑扎计算箍筋根数
1层箍筋根数计算按焊接计算
根部根数＝（加密区长度-50）/加密间距+1
梁下根数＝加密区长度 /加密间距+1 梁高范围根数＝梁高/ 加密间距
非加密区根数＝非加密区长度/非加密间距-1
• 根数计算也可以加密区/间距+非加密/间距 • 逢小数进一
变截面
c/hb≤1/6情况主筋计算同前
1层柱子主筋长度
纵筋长度＝首层层高 -首层非连接区 Hn/3+max(Hn/6， hc，500)+搭接长度 LlE
中间层柱子主筋长度
纵筋长度＝中间层层高-当前层非连接区+ （当前层+1）非连接区+搭接长度LlE
非连接区＝max （1/6Hn、500、Hc）
顶层中柱主筋长度
中柱纵筋长度＝顶层层高-顶层非连接区梁高+（梁高-保护层） +12d
变截面
c/hb＞1/6情况上筋下插1.5LaE 下筋上弯折如图
回总目录
柱配筋计算
目录
1.柱的平面表示方法 2.柱钢筋的识别 3.柱钢筋计算规则
柱子基础插筋长度
-1层柱子主筋长度
纵筋长度＝-1层层高—1层非连接区 Hn/3+1层非连接区 Hn/3+搭接长度LlE
如果出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值

柱钢筋计算示例

4500+4200-(4500-700)/3-750-700＝5983
根数 24 根数 24
11、纵向钢筋变化处理03G101-1P36
➢3、下层柱钢筋根数比上层多
12、柱变截面处理03G101-1P38
➢ 1、c/hb≤1/6情况（绑扎搭接）
12、柱变截面处理03G101-1P38
➢ 2、c/hb>1/6情况（绑扎搭接）
➢1、上层柱钢筋根数比下层多
多出三钢筋层
方法公式
纵筋长度＝3层层高+4层非连接区+搭接长度LlE+1.2LaE 3600+750+48*22+1.2*34*22＝6303.6＝6304
根数 2
11、纵向钢筋变化处理03G101-1P36
➢2、上层柱钢筋直径比下层大
11、纵向钢筋变化处理03G101-1P36
9、箍筋长度计算
➢ 4号筋长度1＝(h-保护层*2+2d)+1.9d*2+max(10d,75mm)*2 (勾住主筋) ➢ 4号筋长度2＝(h-保护层*2+4d)+1.9d*2+max(10d,75mm)*2 (勾住主筋和箍筋)
10、箍筋根数计算
➢基础层
➢－1层 (11G101-1P58）
10、箍筋根数计算
➢2、上层柱钢筋直径比下层大
上柱钢筋直径大于
柱时
三层一二层
方法公式方法公式
长度＝3层层高+4层非连接区+搭接长度LlE+ 梁高+2层梁下非连接区+搭接长度LlE
3600+750+48*28+700+750+48*28＝8488

柱钢筋计算方法

柱钢筋计算方法柱钢筋计算方法柱（一）、基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

（二）、中间层一、柱纵筋1、KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。

（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。

钢筋长度计算公式

钢筋长度计算公式一、柱子中钢筋长度计算公式：1. 公式一：对于无弯矩作用的柱子，其钢筋长度可根据公式 l = (H - dl)/sinθ 来计算，其中 H 表示柱子的高度，dl 表示钢筋直径，θ 表示钢筋与柱轴线之间的夹角。

该公式适用于柱子顶部与底部截面之间的钢筋长度。

2.公式二：对于有弯矩作用的柱子，其钢筋长度计算稍复杂一些。

钢筋的长度可以根据实际弯矩值按弯曲理论进行计算，其中包括套筒长度、钢筋间距以及柱子高度等因素的影响。

二、梁中钢筋长度计算公式：1. 公式一：对于跨度为 L 的梁，其钢筋长度可根据公式 l = L + (2×l') + 2d - 2(dl + d') 来计算，其中 l' 表示弯曲构件的长度，d 表示钢筋的直径，dl 表示钢筋保护层的厚度，d' 表示混凝土保护层的厚度。

该公式适用于梁的底部钢筋长度的计算。

2. 公式二：对于梁的顶部钢筋长度的计算，可以采用公式 l = L + (2×l') + d - (d' + ε) - dl，其中ε 表示梁底面保护层的厚度。

该公式适用于梁的顶部钢筋长度的计算。

需要注意的是，在实际设计中，一般会根据结构的受力情况，选用合适的系数来修正上述计算公式，以提高计算精度。

此外，根据工程实际情况，还需要考虑钢筋的连接和锚固等问题，以确保钢筋的布置和长度满足强度和性能要求。

总之，钢筋长度计算是结构设计中的关键环节之一，通过合理的公式和方法，可以准确计算钢筋的长度，保证结构的强度、稳定性和安全性。

在实际工程中，设计师需要根据具体情况和标准规范进行计算，并结合结构施工和材料使用等因素进行综合分析和判断。

柱钢筋计算示例范文

柱钢筋计算示例范文假设我们需要计算一个圆形柱的钢筋。

该圆形柱的高度为3米，直径为600毫米，柱顶荷载为500千牛，柱底荷载为200千牛。

柱的混凝土强度等级为C30，钢筋的抗拉强度等级为HRB400。

下面是柱钢筋计算的具体步骤：第一步：计算柱的截面面积和周长。

柱的截面面积可通过以下公式计算：A=π*r²。

其中，r为柱的半径，为300毫米。

因此，柱的截面面积为：A=3.14*(0.3)²=0.2827平方米。

柱的周长可通过以下公式计算：P=2*π*r。

因此，柱的周长为：P=2*3.14*0.3=1.884米。

第二步：计算柱的抗弯强度。

柱的抗弯强度可通过以下公式计算：M=(N*e*h)/1000。

其中，M为柱的抗弯强度，N为荷载，e为偏心距，h为柱的高度。

偏心距可通过以下公式计算：e=(H+h/2)/2、其中，H为柱顶荷载，h为柱底荷载。

因此，偏心距为：e=(500+200/2)/2=450毫米。

将相关数值代入公式中可得到柱的抗弯强度：M=(700*0.450*3000)/1000=945千牛·米。

第三步：根据混凝土配筋率确定钢筋面积。

第四步：计算钢筋的间距。

第五步：计算柱的配筋率和配筋面积。

第六步：根据抗弯强度确定钢筋面积。

以上就是柱钢筋计算的一个具体示例。

通过这个示例，我们了解了柱钢筋计算的步骤和方法。

在实际设计过程中，还需要考虑钢筋的布置形式、连接方式等因素。

希望这个示例能对大家的柱钢筋计算工作有所帮助。

钢筋混凝土柱钢筋计算讲解

11

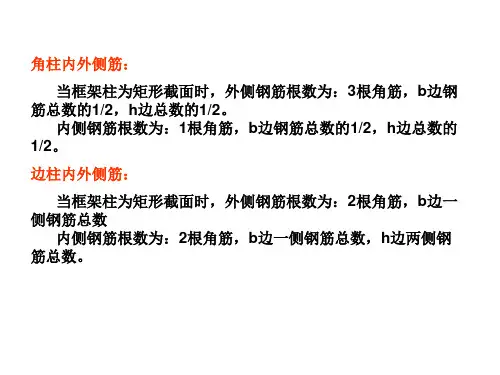

顶层柱纵筋—边柱
1号纵筋长度＝顶层层高-顶层非连接区-梁高+1.5LaE
2号纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层 +柱宽-2*保护层+8d ）
3号纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层+柱宽-2*保护层）
4号纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层 +12d ）
4根
0根
取max(1.5Lae,节当节点高-保护层〉取max(1.5Lae,节
点高+Hc-2*保护 Lae时，取节点高点高+Hc-2*保护
层)
-保护层，否则取
层
节点高-保护层
+12d
所有边的中部筋
当节点高-保护层〉Lae时，取节点高-保护层，否则取节点高-保护层
+12d 10
顶层柱纵筋—边柱
14
顶层柱纵筋—中柱
情况B
直锚长度＜LaE，且顶层为现浇板，其强度等级 ≥C20，板厚≥80mm
12d
≥0.5LaE
纵筋长度=顶层层高-顶层非连接区长度-梁高+ （梁高-保护层）+12d
15
顶层柱纵筋—中柱
情况C 直锚长度≥ LaE
≥LaE
纵筋长度=顶层层高-顶层非连接区长度-梁高+ 锚固长度LaE
16
变截面柱纵筋
（1）c/hb≤1/6情况纵筋计算同非变截面柱纵筋的计算
17
变截面柱纵筋
（2）c/hb＞1/6情况上筋下插1.5LaE 下筋上弯折如图
18
纵向钢筋变化处理
纵筋长度＝3层层高+4层非连接区+搭接长度 LlE+1.2LaE

柱板梁钢筋工程量计算(实例

下部纵筋长
l2 =（10.096＋4.856）×3 = 44.856 （m）下部纵筋质量 M2 = 44.856 m×2.98 kg/m×2 = 267.34 （kg）
（2）箍筋Ф8，按03G101-1，考虑弯钩135º 。
① 单根长度按
l =（0.25＋0.4）×2－8×0.025 ＋28×0.008 = 1.524 （m）
箍筋总长度
Lg = Lg1＋Lg2 = 29.16＋33.85 = 63.01（m）
2. 钢筋图纸用量
Ф22 =（17.48＋15.2＋9.84）×2.984 = 126.88 （kg） Ф16 = 12.68×1.578 = 20.01 （kg） Ф6 = 63.01×0.222 = 13.99 （kg）
④ 按需要，对负筋增设发布筋ф 6@400 总长度L6=（2.5－0.24）×7＋（1.3＋1.76－0.24）×4 =27.1（m）（4）断面2–2肋梁 ① 4ф 14钢筋总长 L7 =（3.06－0.02×2＋ 2×6.25×0.014）× 4 =12.78（m） ② 箍筋ф 6@200 ℓ8 =0.24 ×4－8 ×0.03＋18 ×0.006 =0.828（m）
【例3】计算某办公楼二根框架梁KL1的钢筋工程量。建筑按四级抗震设计，砼强度等级为 C25，柱截面尺寸：KZ1 450mm×450mm，KZ2 400mm×400mm。
〖解〗砼为C25，则柱保护层 C=30mm，梁保护层C = 25mm，钢筋采用HRB335，抗震等级四， lae = la = 34d，搭接长度为 1.2×34d。（1）受力纵筋 ① 梁上部纵筋2Ф20 钢筋长度超过8m时，考虑一个搭接接头，搭接长度及配筋构造按 03G101-1规定计算。

柱钢筋工程量计算含实例

第一节柱的平面表示方法一、列表注写方式用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。

图4.1 柱的列表注写方式例图表4.1 柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表4.2：表4.2 柱的类型二、截面注写方式在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式，见图4.2。

图4.2 柱平法截面注写方式图4.2中，KZ1集中标注表达的意思是:750×700:表示柱的截面尺寸，750(宽)x700(高)；26二级25:表示全部纵筋26根直径为25的二级钢；φ10@100/200:表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。

第二节柱钢筋工程量计算规则一、柱要计算哪些钢筋量柱要计算的钢筋量见图4.3图4.3 柱要计算的钢筋量二、柱纵筋的计算规则（一）基础层纵筋计算①柱直接生根于基础板柱直接生根于基础板，一般有两种情况。

下面我们分别介绍这两种情况柱基础插筋的计算方法。

情况一:基础板厚度小于2m，见图4.4；图4.4基础板厚<2m的基础插筋配置图从图4.4可知:基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE式中,a的取值由h1和锚固长度LaE决定；h1指基础高度h—基础保护层厚度；hn指基础相邻层的净高(层高—梁高)；L IE 指搭接长度(搭接率为50%时，搭接长度LIE= 1.4LaE；搭接率为25%时，搭接长度LIE = 1.2LaE。

情况二:基础板厚度大于等于2m，见图4.5；图4.5基础板厚≥2m的基础插筋配置图从图4.5可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度h1发生变化(h1根据具体图纸计算)，计算方法同上。

基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE②柱生根于基础梁上，也分两种情况：情况一:下平上不平(基础梁底和基础板底平)，见图4.6图4.6 柱插筋构造图(基础梁底与板底平)这种情况插筋的计算方法同前述，也就是：基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE这里的h1为基础梁高—保护层(并非基础板厚—保护层)；hn为基础梁顶到基础相邻层梁底的高度。

梁.柱子的钢筋量怎么计算

箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2 根数＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）当结构为一级抗震时，加密长度为max(2*梁高，500)，当结构为二到四级时，加密长度为max(1.5* 梁高，500) 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 斜段角度：高度主梁高>800mm a为60度主梁高<=800mm a为45度
梁梁的平面表示方法：集中标注1、梁编号 2、截面尺寸 3、箍筋 4、上部贯通筋或架立钢筋 5、侧面纵向构造钢筋或受扭钢筋 6、梁顶面标高高差原位标注 7、梁支座上部筋
8、梁下部钢筋 9、吊筋、附加钢筋及构造钢筋钢筋公式上部通长筋：长度＝净跨长+左支座锚固+右支座锚固
当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) <LaE时,必须弯锚，算法1：hc-保护层＋15d 算法2：取0.4LaE＋15d 算法3：取Max(LaE ,hc-保护层＋15d) 算法4：取Max(LaE ,0.4LaE＋15d) 左、右支座负筋：第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4 如有第三排筋伸入跨内1/5，如果一共两排,第一排为通长筋,则第二排按LN/3计算中间支座负筋长度上排长度=2*净跨长/3+支座宽下排长度=2*净跨长/4+支座宽注：净跨长为左右较长的跨架立筋长度＝净跨-左负筋伸入长度-右负筋伸入长度+ 150*2 注：当贯通筋和架立筋同时存在时，搭接值取150MM。构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm) 根数=【(净跨长-50*2)/非加密间距*2+1】*排数当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。下部钢筋下部通长钢筋长度=净跨长+左支座锚固+右支座锚固下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固

柱钢筋计算实例

根据式（3-9）可得 3 层柱高位钢筋长度为 3 层纵筋长度（高位） 3 600 500 max{500，35d} 20 12d 3 600 500 700 20 12 20 2 620 (mm)
混凝土结构平法识图
柱平法施工图
柱钢筋计算
解：（1）判断基础插筋构造形式并计算插筋长度因中柱在基础内锚固区保护层厚度大于 5d，且基础高度满足直锚
（ hj 800 mm laE 40d 40 20 800 (mm) ），故应按图（柱插筋在基础中锚固构造一）所示钢筋锚固构造做法。
根据式（3-3）可得基础内钢筋长度 h1 为
柱钢筋计算
（5）计算 3 层柱纵筋长度因
laE 40d 40 20 800 (mm) hb 700 mm 其中， hb 为顶层梁截面高度，故柱纵筋伸至顶部混凝土保护层位置后弯折 12d。
根据式（3-8）可得 3 层柱低位钢筋长度为 3 层纵筋长度（低位） 3 600 500 20 12d 3 320 (mm)
max
3
600 6
700
，500 ，500
500
(mm)
根据式（3-6）可得 2 层柱低位钢筋长度为 2 层纵筋长度（低位） 3 600 500 500 3 600 (mm)
根据式（3-7）可得 2 层柱高位钢筋长度为 2 层纵筋长度（高位） 3 600 500 max{500，35d} 500 max{500，35d} 3 600 500 500 3 600 (mm)
（2）计算-1 层柱纵筋长度
-1 层伸出地下室顶面的非连接区高度 Hn /3 (3 600 700)/3 967 (mm) ，因此根据式（3-4）可得低位钢筋长度为
-1 层纵筋长度（低位） 4 200 584 967 2 649 (mm)

柱的钢筋计算方法

第二章柱第一节基础层一、柱主筋1、柱插筋长度（即柱纵筋长度）=伸入上层的钢筋长度＋伸入基础（或梁、板、墙）的锚固值，伸入基础（或梁、板、墙）的锚固值＝直段深度（即直段长度）＋弯钩长度（当基础容许竖向直锚深度≥Lae （或La）时大多数情况下取Max(6d,150mm)），伸入上层的钢筋长度和伸入基础（或梁、板、墙）的锚固值应按设计要求计算。

2、墙上柱（P61,P66）柱所有插筋＝伸入上层的钢筋长度＋1.2Lae（或La）＋弯钩（150mm）。

3、梁上柱（P61,P66）柱所有插筋＝伸入上层的钢筋长度＋0.5Lae（或La）＋弯钩12d。

二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

第二节中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－111G101-01中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；第三节顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同（P59~60）。

一、角柱、边柱角柱、边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d （P59D图）柱顶部第二层：≧梁高－保护层＋柱宽－保护层（P59D图）外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} 二、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为：弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层第三章剪力墙（一）剪力墙墙身水平钢筋1、墙端为暗柱时（P68）A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层（P68一）内侧钢筋＝墙长-保护层+弯折（15d）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.5Lle（P68三）- 内侧钢筋长度＝墙长-保护层+弯折（15d）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时（P69）A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚） B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+15d内侧钢筋长度＝墙净长＋锚固长度（弯锚= 柱宽-保护层+弯钩15d、直锚=Lae）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）3、剪力墙墙身有洞口时当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

柱钢筋识图与计算

1、柱钢筋现场绑扎安装展示
2、柱的分类
3、柱子的定义：框架柱、框支柱
墙上柱、梁上柱
芯柱
4、柱钢筋的计算容
5、钢筋的标注
6、钢筋的构造
7、钢筋的计算
1、柱钢筋骨架中各竖向面钢筋网交叉点应全部绑扎
2、柱中纵向钢筋的净间距不应小于50mm,且不宜大于300mm。

3、柱纵向钢筋的机械连接接头宜避开柱端的箍筋加密区
4、柱纵筋的焊接可采用电弧焊、电渣压力焊和气压焊
5、柱纵向钢筋的焊接连接接头宜避开柱端的箍筋加密区
6、柱箍筋距梁顶面的起始距离为50mm。

1号箍筋长度计算公式
1号箍筋的长度=（b+h）×2-保护层×8+1.9d×2+max(10d ,75mm)×2
拉筋长度计算公式
拉筋长度= (h-保护层×2)+1.9d×2+max（10d, 75mm）×2 （只勾住主筋）
拉筋长度= （h-保护层×2+2d）+1.9d×2+ max（10d, 75mm）×2 （同时勾住主筋和箍筋）拉筋
3号箍筋长度计算公式
3号箍筋长度=[(h-保护层×2-2d-D)/6×2+D+2d]×2+（b-保护层×2）×2 +1.9d×2+max(10d , 75mm)×2
2
h
1
h
b 1 b2
11G101-3 P59 柱插筋在基础中的锚固。
