(完整版)新风系统设计思路
新风系统设计思路
新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换，故也称“换气”，通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。
当进行通风换气设计时，考虑节能性，应选择最小的外部空气量进行适当的设计。
二、通风换气的分类除了以上按照不同通风方法进行分类以外，还可以将通风换气分为局部换气和全面换气。
局部换气是对发生污染的局部进行换气，适用于污染源固定的污染场所，比如像厨房、工厂、实验室等这类的地方。
全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程，它适用于污染源分散或不固定而无法采用局部排风的情况，比如像办公室、工厂、仓库、集会所等这类地方。
三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。
暖通南社微信课件多次提到。
1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。
当因自然换气比起机械换气来讲能力较小，又会受到自然界的影响，所以有时达不到所期待的效果。
2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换，如果进行了合理的换气设计，便可以达到理想的换气目的。
当决定了换气方式时，应该注意设计房间和邻室产生的压力差。
为了防止被污染空气的流入，要注意换气方式和风量平衡，也就是说为了避免污染度较高的房间里的气体流入外界，送风量应小于排风量，以保证房间负压；当要求洁净的房间，周围环境较差时，送风量应大于排风量，以保证房间正压。
四、机械通风的方式根据通风动力应用方式的不同，机械通风可分为三种。
方式一：给气和排气均利用机械力量。
此种方式对于房间的送风量和排风量都可以进行很好的控制，从而可以保证室内的风量平衡或控制房间处于正压或负压状态。
全热交换器即为此种方式。
方式二：利用机械力量，自然排风。

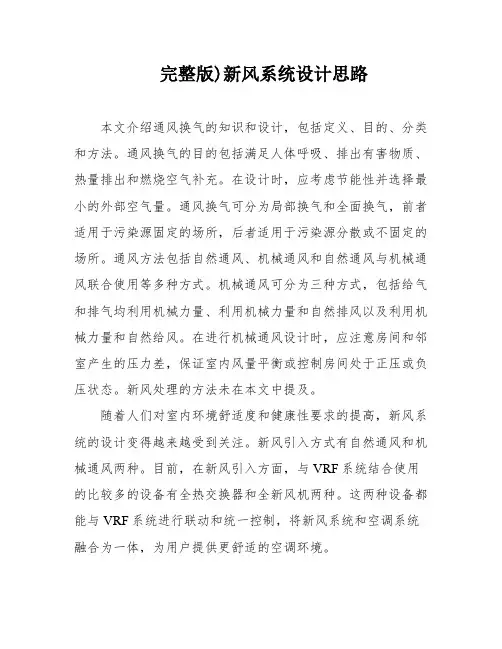

完整版)新风系统设计思路
完整版)新风系统设计思路本文介绍通风换气的知识和设计，包括定义、目的、分类和方法。
通风换气的目的包括满足人体呼吸、排出有害物质、热量排出和燃烧空气补充。
在设计时，应考虑节能性并选择最小的外部空气量。
通风换气可分为局部换气和全面换气，前者适用于污染源固定的场所，后者适用于污染源分散或不固定的场所。
通风方法包括自然通风、机械通风和自然通风与机械通风联合使用等多种方式。
机械通风可分为三种方式，包括给气和排气均利用机械力量、利用机械力量和自然排风以及利用机械力量和自然给风。
在进行机械通风设计时，应注意房间和邻室产生的压力差，保证室内风量平衡或控制房间处于正压或负压状态。
新风处理的方法未在本文中提及。
随着人们对室内环境舒适度和健康性要求的提高，新风系统的设计变得越来越受到关注。
新风引入方式有自然通风和机械通风两种。
目前，在新风引入方面，与VRF系统结合使用的比较多的设备有全热交换器和全新风机两种。
这两种设备都能与VRF系统进行联动和统一控制，将新风系统和空调系统融合为一体，为用户提供更舒适的空调环境。
全热交换器是一种可以进行热回收的换气设备，能在换气的同时进行室内排气的能量回收，从而可以降低空调负荷，减少空调设备的容量、投资费用和运行费用。
其原理是把室内空气和室外的新风通过热交换元件进行换热，利用排风的余热对新风进行处理，有效地节约能源并能同时解决新风问题，提高舒适性。
全热交换器由热交换元件、风管接口、多叶片风扇、风扇电机以及空气滤网组成。
在空调设备中，新风引入量根据《公共建筑节能设计标准》GB-2015中以普通办公室为例，如在室人员以4m2/人、30m3/h人的新风量计算，一般新风负荷约占空调负荷的30~40%左右。
为了尽量减少新风对于空调系统的影响从而达到节能的效果，设计时可以从以下两个方面考虑：1、在保证室内空气品质的基础上，减少新风引入量；2、采用热回收功能的双向换气设施。
全热交换器在减少设备容量且达到节能效果这一点上可以发挥很大的作用。

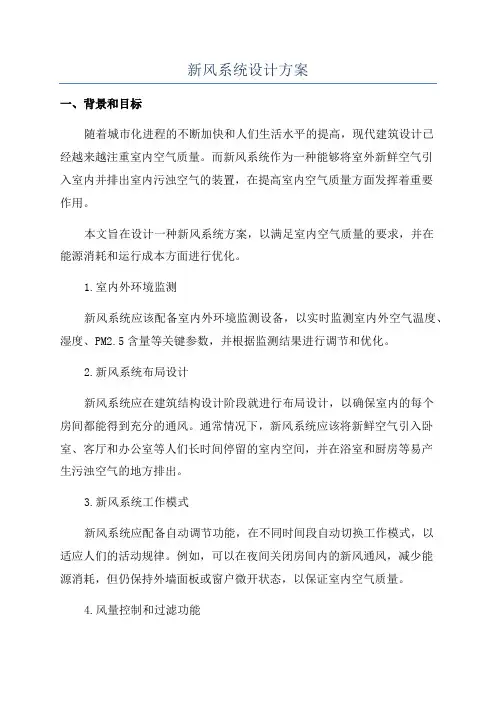

新风系统设计方案
新风系统设计方案一、背景和目标随着城市化进程的不断加快和人们生活水平的提高，现代建筑设计已经越来越注重室内空气质量。
而新风系统作为一种能够将室外新鲜空气引入室内并排出室内污浊空气的装置，在提高室内空气质量方面发挥着重要作用。
本文旨在设计一种新风系统方案，以满足室内空气质量的要求，并在能源消耗和运行成本方面进行优化。
1.室内外环境监测新风系统应该配备室内外环境监测设备，以实时监测室内外空气温度、湿度、PM2.5含量等关键参数，并根据监测结果进行调节和优化。
2.新风系统布局设计新风系统应在建筑结构设计阶段就进行布局设计，以确保室内的每个房间都能得到充分的通风。
通常情况下，新风系统应该将新鲜空气引入卧室、客厅和办公室等人们长时间停留的室内空间，并在浴室和厨房等易产生污浊空气的地方排出。
3.新风系统工作模式新风系统应配备自动调节功能，在不同时间段自动切换工作模式，以适应人们的活动规律。
例如，可以在夜间关闭房间内的新风通风，减少能源消耗，但仍保持外墙面板或窗户微开状态，以保证室内空气质量。
4.风量控制和过滤功能新风系统应配备风量控制和过滤功能。
风量控制功能应能够根据室内外的温度差异和人员密度等因素调节新风的进风量，以确保室内的温度和湿度在舒适范围内。
而过滤功能应能够有效过滤PM2.5、花粉和细菌等有害物质，以提供健康的室内环境。
5.系统能源消耗优化为了降低新风系统的能源消耗，可以考虑以下优化措施：A.利用太阳能和风能等可再生能源作为新风系统的主要能源供给，降低对传统能源的依赖。
B.在室内外环境监测的基础上，根据实际需要进行精细化控制，避免过量新风进入室内，造成能源的浪费。
C.应用智能控制技术，根据时段和人员活动情况预测和调整新风系统的工作模式，使其更加智能化和高效化。
三、运行和维护管理新风系统需要定期进行运行和维护管理，以确保其正常运行和长期稳定性。
具体措施包括：A.定期清洁和更换过滤器，以保证过滤功能的正常运行。
新风设计方案
4.控制系统
（1）采用智能控制系统，实现对新风系统的远程监控和自动调节。
（2）根据室内外温差、湿度、空气质量等因素，自动调整新风机运行状态。
（3）设置故障报警功能，便于及时维护。
5.个性化设计
（1）根据用户需求，设置室内空气质量监测器，实时了解室内空气质量。
2.系统运行稳定，节能效果明显。
3.个性化设计，提升用户居住舒适度。
4.系统安全可靠，易于维护。
本方案旨在为用户提供一套合法合规、高效节能、人性化设计的新风系统解决方案，以改善室内空气质量，提升居住品质。在实施过程中，需根据实际情况调整和优化设计方案，确保系统运行效果。
第2篇
新风设计方案
一、前言
室内空气质量直接影响人们的身体健康和生活品质。新风系统作为提升室内空气质量的有效手段，其设计需兼顾功能性、节能性、舒适性和合规性。本方案基于多年从事方案制定的专业经验，旨在提供一套符合规范、高效节能、人性化的新风系统设计方案。
2.系统布局
（1）采用分布式布局，确保新风系统覆盖整个建筑物。
（2）合理设置新风入口和排风口，避免短路现象。
（3）新风入口和排风口之间保持一定距离，降低交叉污染风险。
3. �管线设计
（1）采用独立管道，避免新风与空调、排风等系统共用管道。
（2）管道材质选用优质不锈钢或铝合金，确保系统耐用性和安全性。
（2）提供多种运行模式，如节能模式、快速换气模式等，满足不同场景需求。
（3）可根据用户习惯，设置定时开关机功能。
四、合法合规性
1.严格遵守国家相关法律法规，确保新风系统设计、施工、验收等环节合法合规。
2.新风系统设计符合《民用建筑供暖通风与空气调节设计规范》等标准要求。
机房新风系统设计方案(四)
机房新风系统设计方案一、实施背景随着信息技术的快速发展，机房作为数据存储和处理的核心场所，其运行稳定性和安全性对整个企业的运营至关重要。
机房内部设备产生大量的热量和湿度，如果不及时处理，会导致设备故障和性能下降。
为了保障机房的正常运行，提高设备的使用寿命和稳定性，需要设计一套新风系统来解决机房内部的温度和湿度问题。
二、工作原理新风系统通过引入新鲜空气，将机房内部的热量和湿度排出，从而保持机房内的温度和湿度在一个合适的范围内。
系统由新风机、风管、过滤器、空调设备等组成。
新风机将新鲜空气吸入系统，经过过滤器过滤后，通过风管输送到机房内部。
同时，系统会将机房内部的热量和湿度排出，保持机房内部的环境稳定。
三、实施计划步骤1.需求分析：了解机房的实际需求，包括温度和湿度的要求，以及机房的面积和设备数量等。
2.设计方案：根据需求分析结果，设计合适的新风系统方案，包括新风机的选择、风管的布置、过滤器的选型等。
3.设备采购：根据设计方案，采购所需的新风机、风管、过滤器、空调设备等。
4.安装调试：将新风系统的各个组件进行安装和调试，确保系统正常运行。
5.运行监测：对新风系统进行运行监测，包括温度和湿度的监测，以及系统的运行状态监测。
6.维护管理：定期对新风系统进行维护和管理，包括清洁过滤器、检查风管是否有损坏等。
四、适用范围该新风系统适用于各种规模的机房，包括企业机房、数据中心、服务器机房等。
根据实际需求，可以进行相应的调整和改进。
五、创新要点1.新风系统采用高效过滤器，可以有效过滤空气中的颗粒物和污染物，提供洁净的新鲜空气。
2.新风系统采用智能控制技术，可以根据机房的实际情况进行自动调节，提高系统的运行效率。
3.新风系统采用节能设计，通过合理的风管布局和空调设备的选择，减少能源消耗，降低运行成本。
六、预期效果1.提供稳定的温度和湿度环境，保障机房设备的正常运行。
2.提高设备的使用寿命和稳定性，减少故障发生的概率。
新风系统设计思路
新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换.故也称“换气”.通风换气可达到以下几个目的：1、满足人体的呼吸（以C02浓度作为指标）；2、有害物质、烟、臭气等的排岀；3、热量的排岀；4、燃烧空气的补充。
当进行通风换气设计时.考虑节能性.应选择最小的外部空气量进行适当的设计。
二、通风换气的分类除了以上按照不同通风方法进行分类以外.还可以将通风换气分为局部换气和全面换气。
局部换气是对发生污染的局部进行换气.适用于污染源固定的污染场所.比如像厨房、工厂、实验室等这类的地方。
全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程.它适用于污染源分散或不固定而无法采用局部排风的情况.比如像办公室、工厂、仓库、集会所等这类地方。
三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。
暖通南社微信课件多次提到。
1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。
当因自然换气比起机械换气来讲能力较小.又会受到自然界的影响.所以有时达不到所期待的效果。
2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换.如果进行了合理的换气设计便可以达到理想的换气目的。
当决定了换气方式时.应该注意设计房间和邻室产生的压力差。
为了防止被污染空气的流入.要注意换气方式和风量平衡.也就是说为了避免污染度较高的房间里的气体流入外界.送风量应小于排风量以保证房间负压；当要求洁净的房间.周围环境较差时.送风量应大于排风量.以保证房间正压。
四、机械通风的方式根据通风动力应用方式的不同.机械通风可分为三种。
方式一：给气和排气均利用机械力量。
此种方式对于房间的送风量和排风量都可以进行很好的控制.从而可以保证室内的风量平衡或控制房间处于正压或负压状态。
全热交换器即为此种方式。
方式二：利用机械力量.自然排风。
家庭新风方案
家庭新风方案近年来，人们越来越注重居住环境的舒适性和健康性，因此对于家庭的新风系统需求也越来越高。
新风系统作为一种可以通过控制室内空气流动来提供新鲜空气的设备，已经成为现代家庭不可或缺的一部分。
本文将介绍一种全面的家庭新风方案，以改善室内环境，提高居住质量。
首先，一个完善的家庭新风方案应该从室内空气净化的角度出发。
室内空气污染是一个普遍存在的问题，尤其在密封严实的家居环境中更加突出。
因此，在新风系统中添加高效空气净化器是必不可少的。
通过净化器，空气中的细微颗粒物、有害气体和异味等污染物可以得到有效过滤，从而保证室内空气的质量。
另外，结合新风系统和智能家居技术，可以实现空气质量的实时监测和智能控制，让人们可以更好地了解和调节室内环境。
其次，合理的空气流动设计也是家庭新风方案的重要考虑因素。
一个好的设计可以有效地增加室内的通风率，保证室内空气的流通，缓解室内压力。
这可以通过合理的新风口和排风口的位置选择和数量安排来实现。
同时，还可以考虑引入分区控制的功能。
通过将居室划分成不同的区域，每个区域可以独立地进行空气调节，满足不同区域的不同需求。
这种分区控制可以进一步提高居住舒适性，并节省能源。
另外，噪音问题也是家庭新风方案需要解决的一大难题。
传统的新风系统往往会产生噪音，给居住者带来困扰。
因此，在新风方案中应该注重噪音的控制。
可以采用降噪技术和隔音材料来减少噪音的传播，从而提供一个安静的居住环境。
此外，还可以结合智能控制技术，在低峰时段进行运行，避免噪音对居住者的影响。
最后，在家庭新风方案中，还应考虑低能耗和可持续性的问题。
新风系统是一个长期运行的设备，对能源的消耗和环境的负担都有一定的影响。
因此，选择节能型的新风设备和采用可再生能源来驱动系统是非常重要的。
同时，还可以考虑利用余热回收技术，将室内空气中的热能捕获并重新利用，以降低能源消耗。
综上所述，一个全面的家庭新风方案应该从多个方面来考虑，包括空气净化、空气流动设计、噪音控制，以及低能耗和可持续性等问题。
新风方案设计
新风方案设计随着城市化的快速发展，人们对于居住环境的要求越来越高。
空气质量的好坏直接关系到人们的健康和生活质量。
因此，设计一套合理高效的新风方案变得尤为重要。
本文将围绕新风方案的设计原则以及实施步骤展开论述，旨在为您提供一些有益的参考。
一、新风方案设计的原则1. 清洁高效：新风系统起到净化室内空气的作用，因此设计时应注重选择高效过滤器，确保能够有效清除空气中的有害物质。
同时，新风系统的运转噪音应尽量低，以免干扰室内的正常生活。
2. 节能环保：新风系统应该具备节能环保的特点。
设计时可考虑运用智能控制技术，根据室内外温度、湿度等参数自动启停。
此外，还可利用新风系统的废热回收功能，将排出的废热用于暖空气、热水等方面，实现能源的有效利用。
3. 健康舒适：新风系统应能提供优质的室内空气，确保居民健康。
在设计时要充分考虑人体的舒适需求，合理设置送风口和回风口的位置，避免直接迎面吹风引起不适。
二、新风方案设计的实施步骤1. 空气质量评估：首先需要对室内外的空气质量进行评估，了解主要的污染源和污染物种类。
可以通过专业的仪器测量室内外空气的PM2.5、CO2等指标，并对评估结果进行分析，为后续的设计提供依据。
2. 方案选取：根据评估结果及居民的需求，选择合适的新风方案。
可以考虑单纯新风系统、全热交换新风系统、集中式新风系统等。
在选择时要综合考虑建筑物的结构、用途和预算等方面的因素。
3. 设计实施：根据选定的方案进行具体的新风系统设计。
包括确定送风管道的布置、选择适合的过滤器类型、确定送风口和回风口的位置等。
在设计时要充分考虑空气流通的原理和建筑物的特点，确保系统的高效运行。
4. 施工安装：将设计好的新风系统进行施工安装。
根据设计图纸进行管道铺设、设备安装等工作。
在施工过程中要严格遵守相关的安全规范，并进行必要的测试和调试，确保系统能够正常运行。
5. 运行维护：新风系统安装完成后，需要进行定期的运行维护。
包括对过滤器的清洗或更换、设备的保养和维修等。
新风方案设计
新风方案设计1. 引言新风系统是一种通过室内外空气交换来提高室内空气质量的系统。
在建筑物中，尤其是密封性较好的办公楼和住宅中，室内空气容易受到污染，会导致室内空气质量下降，影响人们的健康和舒适度。
因此，设计一个高效且可靠的新风方案至关重要。
本文将介绍一个新风方案的设计。
2. 系统原理新风系统的基本原理是通过管道将室外新鲜空气引入室内，并将室内污浊空气排出室外。
新风系统由以下几个主要组件组成：1.新风机组：用于处理室外空气，包括过滤、加热或制冷等处理。
2.风管系统：将新鲜空气送入室内，并将室内污浊空气排出室外。
3.排风扇：用于排出室内空气。
4.控制系统：监测室内空气质量，并自动控制新风机组和排风扇的运行。
3. 设计步骤3.1. 确定系统容量首先，需要确定新风系统的容量。
这取决于建筑物的使用情况和人员密度。
根据建筑物的总面积和人员数量，可以计算出所需的新风量。
3.2. 选择设备根据系统容量，选择适当的新风机组和排风扇。
应考虑以下因素：•效率：选择具有高效能的设备，以减少能源消耗和运行成本。
•噪音：选择低噪音的设备，以确保室内的安静环境。
•维护：选择易于维护的设备，以减少维护成本和停机时间。
3.3. 设计风管系统根据建筑物的结构和布局，设计合适的风管系统。
风管系统应该能够均匀地分布新鲜空气到各个房间，并有效地排出污浊空气。
在设计过程中，需要考虑以下因素：•风管的材料和尺寸：选择适当的材料和尺寸，以确保风管系统的正常运行。
•风管的布局：根据建筑物的布局，设计合适的风管布置。
避免风管过长或弯曲，以减少气流阻力。
•风口的位置和数量：根据各个房间的需求，确定风口的位置和数量，以确保风量的均匀分布。
3.4. 设计控制系统设计一个智能化的控制系统，可以实时监测室内空气质量，并自动控制新风机组和排风扇的运行。
控制系统应具备以下功能：•室内空气质量监测：通过传感器实时监测室内空气质量，包括温度、湿度、PM2.5等指标。
新风系统组织施工设计方案及对策
新风系统组织施工设计方案及对策一、引言新风系统作为一种通风换气系统，能够有效改善室内空气质量，提供舒适的室内环境。
在施工设计阶段，需要编制详细的方案和对策，确保新风系统能够按照预期的要求进行施工和运行。
本文将探讨新风系统组织施工设计方案及对策。
二、施工设计方案1.确定系统布局：根据建筑结构和功能需要，确定新风系统的布局。
考虑到新风系统需要与其他设备和管线进行协调，需要进行综合布置，确保系统安装合理、美观。
2.选择合适的设备：根据系统的使用要求、空气质量需求和系统的预算限制，选择合适的新风设备。
考虑到安装、维护和使用的方便性，应选择可靠的品牌和型号。
3.编制施工图纸：根据系统布局和设备选择，制作详细的施工图纸。
包括设备位置、管线安装、电气布线等内容，确保施工过程中的安装细节和关键节点。
4.施工组织方案：编制施工组织方案，明确施工过程中各个环节的责任和流程。
包括进场安装、材料采购、工人配备、施工现场管理等方面。
5.安全管理措施：明确施工现场的安全要求和措施，制定相关的安全管理制度。
包括安装设备时的安全操作、材料储存和使用的安全要求等内容。
6.管理质量措施：建立施工过程中的质量控制体系，制定检查标准和方法，确保施工质量符合要求。
包括设备安装的验收标准、管道连接的密封性检查等内容。
三、施工设计对策1.确保人员素质：在施工过程中，应确保施工人员具备相关的专业知识和技能，严禁无相关经验的人员进行安装。
同时，对施工人员进行培训，提高他们的技术水平和质量意识。
2.加强沟通协调：在施工前期，与设计方、供应商和其他相关方进行充分的沟通，确保对方案的理解和共识。
同时，加强与施工现场的协调和沟通，确保施工进度和质量的控制。
3.预防和控制施工风险：对施工过程中可能出现的风险进行预防和控制。
例如，在施工现场设置合适的防护措施，避免发生意外事故；及时修复设备和管道的漏水等问题，确保施工质量。
4.建立施工档案和验收报告：施工完成后，建立详细的施工档案，包括施工图纸、材料清单、检验报告等内容。
新风系统设计说明
新风系统设计说明一、概述新风系统是一种通过外部引入新鲜空气，将室内空气排出室外，并进行加热或降温的系统。
它能够有效地保持室内空气的新鲜度和湿度，提高室内空气质量，为室内人员提供良好的生活和工作环境。
本文将详细介绍新风系统的设计。
二、设计原则1.安全可靠：新风系统设计应符合相关的安全标准，确保系统的可靠性和稳定性。
2.高效节能：在设计新风系统时，应尽量采用节能型设备和技术，减少能源的消耗。
3.环保节能：设计中应考虑能源的可再生性和环境保护，尽量减少对环境的污染。
4.适用性：根据建筑物的具体情况和使用需求，进行系统的选型和设计，确保适用性。
三、系统组成新风系统主要包括风机、过滤器、换热器或制冷机组、管道系统、控制系统等组成部分。
1.风机：风机是新风系统的核心组件，用于将新鲜空气引入室内或将室内空气排出室外。
风机的选型应根据建筑物的面积和人数来确定。
2.过滤器：过滤器用于过滤新风中的杂质和微尘，确保进入室内的空气质量。
过滤器的种类和级别应根据所需的空气质量标准来选择。
3.换热器或制冷机组：换热器用于将室外空气和室内空气进行热交换，减少能量的损失。
制冷机组则用于对新风进行降温处理。
选择换热器或制冷机组时，应根据气候条件和室内温度要求来确定。
4.管道系统：管道系统用于将新风引入室内或将室内空气排出室外。
管道的选择应考虑空气流量、风阻损失、噪音控制等因素。
5.控制系统：控制系统用于对新风系统的运行进行监控和控制，包括温度、湿度、风速等参数的调节。
控制系统的设计应能够自动调节新风量和温度，确保良好的室内环境。
四、系统设计流程1.确定系统的使用需求和目标，包括室内空气质量要求、温度要求等。
2.根据建筑物的面积、楼层高度等因素，计算所需的新风量。
3.选择适用的风机、过滤器、换热器或制冷机组、管道系统和控制系统。
4.进行系统的布局设计，确定各个组件的位置和管道走向。
5.进行系统的管道设计，计算管道的风阻损失和噪音控制。
新风系统施工设计方案
新风系统施工设计方案一、方案背景随着人们对居住环境的要求越来越高，新风系统作为一种提供新鲜空气的技术手段，逐渐在建筑工程中得到应用。
本文旨在提出一种新风系统施工设计方案，以满足居住者对室内空气质量的需求。
二、设计原则1.保持空气新鲜：新风系统应能够实现室内外空气的循环和交换，确保室内空气始终保持新鲜。
2.能耗低：设计方案应考虑能源的节约和合理利用，尽可能降低系统的运行成本。
3.安全可靠：新风系统的施工设计需符合相关规范和标准，确保系统的安全可靠性。
4.易于调控：设计方案应具有良好的可调控性，满足不同季节和不同环境下的空气需求。
三、施工设计步骤1.系统布局设计考虑建筑结构和使用功能，确定新风系统的主要布局。
合理安排新风机组、送风口和回风口的位置，确保能够有效地覆盖整个室内空间。
2.管道设计根据建筑的具体情况，设计合理的风管系统。
确定风管的材质、规格和布置方式，确保风管的密封性和气流畅通。
3.空调机组选型根据建筑的面积和使用情况，选择适当的空调机组。
考虑机组的制冷/制热能力、换气量和噪音等因素，以及系统的能效比要求。
4.送风管道计算根据建筑的需求和新风系统的设计指标，计算出相应的送风管道尺寸。
确保送风管道的风速、压力和噪音等参数符合要求。
5.新风系统控制方式设计根据建筑的使用情况和居民的需求，确定新风系统的控制方式。
可以采用手动控制或自动控制，确保系统的易操作性和智能化程度。
6.系统调试和运行完成新风系统的安装后，进行系统调试和运行。
根据设计参数和实际工况，调节系统的运行参数，确保系统能够正常工作。
四、施工要点1.材料选用新风系统施工所用材料应符合国家相关标准和规范，具有耐腐蚀、耐热、隔音等性能。
2.施工工艺根据设计要求，采用专业施工工艺进行施工。
确保管道的连接牢固、气密性好，并注意施工现场的整洁和安全。
3.质量检验在施工过程中，进行质量检验，确保系统的安全可靠性。
包括风管的密封性测试、电气设备的接地测试等。
新风系统设计方案
新风系统设计方案第1篇新风系统设计方案一、项目背景随着社会经济的快速发展，人们的生活品质不断提高，对室内空气质量的要求也越来越高。
新风系统作为一种有效的室内空气净化设备，逐渐成为现代建筑的标配。
为了给用户提供一个健康、舒适的居住环境，本项目旨在设计一套合法合规的新风系统方案。
二、设计目标1. 提高室内空气质量，满足我国相关标准要求；2. 确保新风系统的稳定运行，降低能耗；3. 方案具有人性化和智能化，便于用户操作和维护；4. 符合我国相关法律法规及行业标准。
三、设计原则1. 安全性：确保新风系统的安全运行，避免对用户造成伤害；2. 合法性：严格遵守国家法律法规，确保方案的合法合规；3. 先进性：采用先进的新风技术，提高系统性能；4. 经济性：在满足设计目标的前提下，降低投资和运行成本；5. 可靠性：选用高品质设备，确保系统的长期稳定运行。
四、设计方案1. 系统组成（1）新风设备：包括新风主机、送风管道、风口等；（2）空气处理设备：包括粗效过滤器、中效过滤器、高效过滤器等；（3）控制系统：包括控制器、传感器、执行器等；（4）辅材及配件：包括保温材料、连接件、支架等。
2. 新风设备选型（1）根据建筑物的使用需求，选择合适的风量、风压和能效的新风主机；（2）送风管道采用优质材料，保证风管的气密性和耐久性；（3）风口选用舒适度较高的设计，确保室内空气分布均匀。
3. 空气处理设备选型（1）粗效过滤器：主要用于过滤空气中的大颗粒物；（2）中效过滤器：用于过滤空气中的细小颗粒物和微生物；（3）高效过滤器：用于过滤空气中的微小颗粒物和病毒。
4. 控制系统设计（1）采用智能化控制系统，实现室内外空气质量的实时监测；（2）根据监测数据，自动调节新风量，保证室内空气质量；（3）具备故障报警功能，便于用户及时发现和处理问题；（4）可通过手机APP或远程控制，实现对新风系统的便捷操作。
5. 辅材及配件选用（1）保温材料：选用环保、阻燃、保温性能良好的材料；（2）连接件：选用强度高、气密性好的连接件；（3）支架：选用稳固、耐腐蚀的支架。
(完整版)新风系统设计思路
新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换.故也称“换气”.通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。
当进行通风换气设计时.考虑节能性.应选择最小的外部空气量进行适当的设计。
二、通风换气的分类除了以上按照不同通风方法进行分类以外.还可以将通风换气分为局部换气和全面换气。
局部换气是对发生污染的局部进行换气.适用于污染源固定的污染场所.比如像厨房、工厂、实验室等这类的地方。
全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程.它适用于污染源分散或不固定而无法采用局部排风的情况.比如像办公室、工厂、仓库、集会所等这类地方。
三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。
暖通南社微信课件多次提到。
1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。
当因自然换气比起机械换气来讲能力较小.又会受到自然界的影响.所以有时达不到所期待的效果。
2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换.如果进行了合理的换气设计.便可以达到理想的换气目的。
当决定了换气方式时.应该注意设计房间和邻室产生的压力差。
为了防止被污染空气的流入.要注意换气方式和风量平衡.也就是说为了避免污染度较高的房间里的气体流入外界.送风量应小于排风量.以保证房间负压；当要求洁净的房间.周围环境较差时.送风量应大于排风量.以保证房间正压。
四、机械通风的方式根据通风动力应用方式的不同.机械通风可分为三种。
方式一：给气和排气均利用机械力量。
此种方式对于房间的送风量和排风量都可以进行很好的控制.从而可以保证室内的风量平衡或控制房间处于正压或负压状态。
全热交换器即为此种方式。
方式二：利用机械力量.自然排风。
新风系统设计方案和新风量计算方法详解
新风系统设计方案和新风量计算方法详解一、新风系统设计方案1.基本原则(1)定义新风系统的设计目标，包括室内空气质量需求、温度和湿度要求等。
(2)根据建筑结构、使用功能和特殊要求等因素，确定新风系统的布置位置和新风进口的数量和位置。
(3)设计新风系统的送风和回风通道，保证风量均匀分布，减少气流的湍流，降低噪音。
(4)选择适当的送风和回风设备，如风扇、空气净化器等，确保系统正常运行，满足设计需求。
(5)设计新风系统的控制装置，实现自动控制和调节，提高系统的稳定性和效率。
2.新风系统设计流程新风系统的设计流程包括以下几个步骤：(1)确定室内空气质量需求，包括污染物浓度限制、温湿度要求等。
(2)根据建筑结构和使用功能，确定新风进口的位置和数量。
(3)计算新风量，根据新风量计算方法确定系统的风机型号和数量。
(4)设计新风系统的通道和风管，确保风量均匀分布。
(5)选择适当的送风设备，并设置相应的控制装置。
(6)进行系统调试和运行测试，保证系统的正常工作。
3.新风系统设计关键点(1)合理确定新风量，根据室内人员数量、作业强度、建筑密闭性等因素，计算出合适的新风量。
(2)选择适当的送风设备，根据室内空间大小和要求的送风效果来确定送风设备的型号和数量。
(3)设计风管和新风口，保证风量均匀分布，减少气流的湍流。
(4)设置相应的控制装置，实现自动控制和调节，提高系统的稳定性和效率。
二、新风量计算方法1.常用的新风量计算方法常用的新风量计算方法有人数法、面积法和消防法等。
(1)人数法：根据室内人员数量来确定新风量，一般按照每个人每小时需求15-30立方米新风量计算。
(2)面积法：根据室内空间的大小来确定新风量，一般按照每平方米10-20立方米新风量计算。
(3)消防法：根据建筑消防规定来确定新风量，一般按照每平方米1-2立方米新风量计算。
2.考虑因素在进行新风量计算时，需要考虑以下因素：(1)室内人员数量和活动强度：不同人员数量和活动强度对新风量的需求不同，需要进行准确的估算。
新风系统设计方案
新风系统设计方案新风系统是为了改善室内空气质量而设计的一种系统，通过将室内空气排出室外，同时将新鲜空气引入室内，有效地改善了室内空气质量，提高了人们的生活质量和健康水平。
一、系统设计目标：1. 提供充足而新鲜的室内空气，保持室内空气质量；2. 降低室内湿度，防止潮湿；3. 提供适宜的室内空气温度，保持舒适感；4. 快速排除室内污浊空气；5. 降低系统运行成本，提高能源利用效率。
二、系统设计原则：1. 根据室内房间的布局和大小，确定新风系统的设置位置和数量，以保证室内各个区域都能得到充分的通风；2. 根据室内人员数量和活动特点，设计合理的送风量，保证每个人都能获得充足的新鲜空气；3. 结合室内空气质量监测系统，实时监测室内空气质量，并根据监测结果自动调节新风系统的运行；4. 结合高效过滤器，过滤掉室外空气中的细颗粒物和有害物质，确保室内空气质量的安全和卫生；5. 结合能量回收装置，回收室内排出的热量，并利用回收的热能加热新进入的空气，提高能源利用效率；6. 设计合理的智能控制系统，可以根据室内外温度、湿度、二氧化碳浓度等参数自动控制新风系统的运行，保持室内舒适度并降低能耗。
三、系统设计方案：1. 设计合理布局。
根据室内房间的大小和分布，合理安排新风系统的位置和数量，确保每个房间都能得到充分的新风供应；2. 配备高效过滤器。
选用高效过滤器，过滤掉细颗粒物和有害物质，确保新鲜空气的质量；3. 配备能量回收装置。
利用能量回收装置回收室内排出的热量，并利用回收的热能加热新进入的空气，提高能源利用效率；4. 配备智能控制系统。
根据室内外温度、湿度、二氧化碳浓度等参数，智能控制新风系统的运行，保持室内舒适度并降低能耗；5. 配备定时开关。
根据人员活动情况，设定新风系统的定时开关，避免不必要的能源浪费；6. 定期检查维护。
定期对新风系统进行清洁和维护，保持系统的正常运行和寿命。
四、系统优势和应用范围：新风系统设计方案能够有效改善室内空气质量，提高人们的生活质量和健康水平；适用于住宅、办公室、医院、学校、商场等场所，人员集中、通风不良的地方尤其适合使用新风系统。
新风系统设计方案三篇
新风系统设计方案三篇篇一：新风系统设计方案第一章简介新风系统是由新风换气机及管道附件组成的一套独立空气处理系统，新风换气机将室外新鲜气体经过过滤、净化，通过管道输送到室内。
同时将室内污浊、含氧量低的空气排出室外。
第二章什么是新风系统一、新风系统定义：英文名称又叫VMC的缩写中文翻译为可控式的管道通风系统或者新风系统VMC 可控式机械通风设计要求，由风级、管道、送风口和排风口等一个完整的VMC 系统，这个系统必须能够让建筑会呼吸，改善室内空气品质，这套系统其功能性和经济性匹配实现最优的方案。
二、新风系统的分类：单项流新风系统双向流新风系统双向流热交换新风系统三、新风系统的作用：目前室内空气比过去来讲逐步恶化，这方面的论述已经越来越多。
比较典型的是住宅不良空气在逐步的影响我们的健康，具体归类：病态建筑综合症、SBS、还有建筑有关的疾病BRI，包括老百姓接触的化学药剂装修污染。
SBS准确就是住宅越来越严密所延伸的问题，国内也称空调病。
BRI更多讲由于建筑应用材料设备不当导致一些延伸问题。
世界卫生组织对这个问题已经关注很久，也已经有很多这方面的理论，目前比较好的对室内改善的措施是通风换气。
1、单向流新风系统：通过一台风机与窗式进风器实现风机启动将室内污浊空气排到室外室内形成负压在外界大气压的作用下室外空气通过窗式进风器进入室内达到空气置换的目的适家宜居2、双向流新风系统：通过两台主机实现两台风机一台将室内的污浊空气强制排出室外另一台则将新鲜空气抽送到室内双向流系统的特点是强制进排空气并且在送风主机前端加装空气过滤系统（选配）达到空气送入室内的清洁适家宜居3、双向流热回收新风系统：一台热回收主机实现在北方由于冬天室内外温差较大送入室内的空气温度较低通过热回收主机将室内送向室外的空气与新进的空气进行热量交换以达到节能的目的四、新风系统的设计原则：VMC在机房设计原则新鲜空气由配电柜、工作间、服务器机房等洁净区域进入室内，污浊空气由室外等污染区域排除。
新风系统设计方案
新风系统设计方案目录1. 系统概述1.1 新风系统的作用1.2 新风系统的工作原理2. 设计要求2.1 空气净化效果要求2.2 节能要求3. 系统组成3.1 进风口设计3.2 风机选择3.3 过滤装置设计4. 控制系统4.1 温度控制4.2 湿度控制4.3 定时开关设计5. 安装调试5.1 安装要点5.2 调试要求6. 系统维护6.1 过滤器更换6.2 清洁维护7. 总结与展望系统概述新风系统是一种能够定期向室内引入新鲜空气，排出室内污浊空气的系统。
通过新风系统，室内空气能够得到循环净化，保持空气清新。
设计要求新风系统的设计需要考虑空气净化效果和节能要求。
空气净化效果要求系统能够有效去除室内异味和细菌，维持室内空气清新；而节能要求则是指系统在工作时能够达到高效节能的效果。
系统组成新风系统主要包括进风口设计、风机选择和过滤装置设计。
进风口设计需要考虑进风口的数量和位置，确保室内空气能够充分循环。
风机选择需要根据室内空间大小和空气流通情况进行合理选择。
过滤装置设计则是保证系统能够有效过滤空气中的杂质。
控制系统新风系统的控制系统需要能够精确控制室内温度、湿度，同时具备定时开关功能，使系统能够智能化、自动化运行。
安装调试在安装新风系统时，需要注意进风口的安装位置和风机的固定，同时在调试过程中要确保系统运行稳定，达到设计要求。
系统维护新风系统的维护包括定期更换过滤器和清洁维护系统，保证系统长期稳定运行，提高系统的使用寿命。
总结与展望新风系统在提高室内空气质量方面起到了重要作用，未来随着科技的发展，新风系统将更加智能化、节能化，为人们提供更加舒适的生活空间。
新风系统设计方案
新风系统设计方案随着人们对舒适生活品质的追求不断提升，新风系统作为一种重要的室内空气流通方式，逐渐受到广大人们的关注。
在设计新风系统时，需要充分考虑室内空气质量的改善和节能环保的要求，以打造一个舒适、健康的室内环境。
一、室内空气质量的改善新风系统的设计首先需要关注室内空气质量的改善。
室内环境中存在的一些污染物如甲醛、苯、TVOC等对人体健康产生不良影响，而新风系统则能够通过通风换气的方式将这些有害物质排出室内空气。
设计时，可以考虑选用高效的过滤器，过滤空气中的细小颗粒和有害气体，保证室内空气的清洁。
二、节能环保的要求新风系统的设计还需要考虑节能环保的要求。
可以通过合理设置新风系统的通风频率和风量，减少能源的消耗。
同时，可以利用颗粒过滤器中的热交换装置，利用室内外温差，实现废气的热量回收，从而减少能源的浪费。
三、智能化控制新风系统的设计还可以考虑智能化控制的要求。
可以通过传感器检测室内的温度、湿度和空气质量等信息，并根据需求自动调整新风系统的工作状态。
此外，也可以考虑将新风系统与其他智能家居设备相连，实现更加智能化的控制，提高用户的使用体验。
四、声音控制新风系统的设计还需要关注噪音控制的要求。
可以选用低噪音的设备，通过优化系统的结构设计和安装位置，减少噪音的传播和影响。
此外，也可以考虑采用噪音隔音材料，减少噪音对室内环境的干扰，提高用户的使用舒适度。
五、适应不同场景需求新风系统的设计还需要适应不同场景的需求。
不同空间的使用需求不同，如住宅、办公室、商业场所等，对新风系统的设计也存在差异。
在设计方案中需要根据具体情况进行合理的调整和优化，以满足不同场景下的需求。
六、保养与维护新风系统的设计还需要考虑保养与维护的要求。
定期的清洁和维护可以保证系统的正常运行，延长使用寿命。
在设计方案中可以考虑易于拆卸和清洁的结构设计，方便用户进行日常的维护工作。
七、成本控制新风系统的设计还需要关注成本控制的要求。
可以根据不同场景的需求，结合预算控制，选用适当的设备和材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

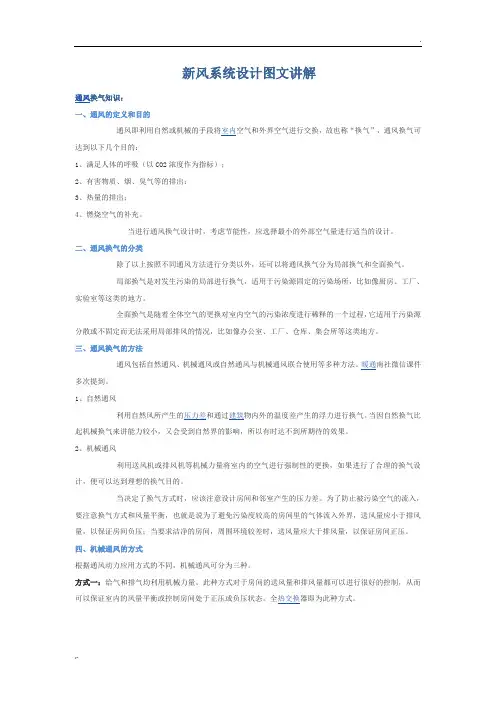

新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换.故也称“换气”.通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。
当进行通风换气设计时.考虑节能性.应选择最小的外部空气量进行适当的设计。
二、通风换气的分类除了以上按照不同通风方法进行分类以外.还可以将通风换气分为局部换气和全面换气。
局部换气是对发生污染的局部进行换气.适用于污染源固定的污染场所.比如像厨房、工厂、实验室等这类的地方。
全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程.它适用于污染源分散或不固定而无法采用局部排风的情况.比如像办公室、工厂、仓库、集会所等这类地方。
三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。
暖通南社微信课件多次提到。
1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。
当因自然换气比起机械换气来讲能力较小.又会受到自然界的影响.所以有时达不到所期待的效果。
2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换.如果进行了合理的换气设计.便可以达到理想的换气目的。
当决定了换气方式时.应该注意设计房间和邻室产生的压力差。
为了防止被污染空气的流入.要注意换气方式和风量平衡.也就是说为了避免污染度较高的房间里的气体流入外界.送风量应小于排风量.以保证房间负压；当要求洁净的房间.周围环境较差时.送风量应大于排风量.以保证房间正压。
四、机械通风的方式根据通风动力应用方式的不同.机械通风可分为三种。
方式一：给气和排气均利用机械力量。
此种方式对于房间的送风量和排风量都可以进行很好的控制.从而可以保证室内的风量平衡或控制房间处于正压或负压状态。
全热交换器即为此种方式。
方式二：利用机械力量.自然排风。
此时室内一般都出于正压状态。
热泵型全新风机即为机械给气.如要保证室内的风量平衡.在进行全新风设计时.一般都另外需要考虑设置排风风机。
方式三：利用机械力量.自然给风。
此种方式一般应用在卫生间、病房等需要负压状态的场所。
、新风处理的方法：现今.由于人们对于室内环境舒适度与健康性的要求越来越高.室内不仅需要适宜的温度和湿度.还必须有新鲜的空气.所以新风系统的设计也越来越多的被人们关注。
新风引入方式有自然通风和机械通风两种。
目前在新风引入方面与VRF系统结合使用的比较多的设备有全热交换器和全新风机两种.这两种设备都能很好的与VRF系统进行联动和统一控制.将新风系统和空调系统完美的融合为一体.为用户提供更为舒适的空调环境。
一、全热交换器全热交换器是一种可以进行热回收的换气设备.能在换气的同时进行室内排气的能量回收.从而可以降低空调负荷.减少空调设备的容量、投资费用和运行费用。
其原理是把室内空气和室外的新风通过热交换元件进行换热.也就是利用排风的余热对新风进行处理.有效地节约能源并能同时解决新风问题.提高舒适性。
全热交换器是由热交换元件、风管接口、多叶片风扇、风扇电机以及空气滤网组成。
空调设备中新风的引入量.根据《公共建筑节能设计标准》GB50189-2015中以普通办公室为例.如在室人员以4m2/人、30m3/h人的新风量计算.一般新风负荷约占空调负荷的30~40%左右。
由此可见.新风负荷对于空调设备容量的影响很大.为了尽量减少新风对于空调系统的影响从而达到节能的效果。
设计时可以从以下两个方面考虑：1、在保证室内空气品质的基础上.减少新风引入量。
在新风量要求较少的预热阶段或在室人员较少的时间段内.可设置C02浓度探头等手段来限制新风的引入量.以达到节能运转的效果。
2、采用热回收功能的双向换气设施全热交换器在减少设备容量且达到节能效果这一点上可以发挥很大的作用。
外气通过全热交换器.夏季可以预冷、除湿.冬季可以预热、加湿.这样可以达到节约空调能耗15~20左右。
二、全新风机全新风处理机是一种能完全处理新风负荷的新风机组.由室内外机组成.室内外机之间用冷媒管连接。
全新风机本身通过先进的变频技术.在实现出色的制冷/制热的同时.使送入室内的新风温度接近室内温度.在重视舒适性的场合.全新风机可以将新风冷却（加热）到接近室内温度的状态之后再吹出.从而减少了新风对于室内温度波动的影响。
全新风机的运转温度范围：制冷：19 ℃~43 ℃DB；制热：-5 ℃~15 ℃DB在进行设计时.可以将全新风机与全新风系统联合使用.组成一套舒适、便利的空调系统。
一般以为采用全新风机的设备费用较高.但实际上.（全新风+全新风机）与（全新风+通风扇方式）的设备容量、设备费用大致相同。
VRF+全新风机方式新风负荷及室内空气负荷全部由VRF机组承担；未经处理后新风送入室内.在室外天气情况恶劣（炎热、寒冷）的情况下.破坏室内稳定的温度场分布.使人感觉很不舒服。
三、两种新风产品的特点全新风机和全热交换器虽然都是新风处理设备.但其拥有各自的特点.适用于不同的场合：从上表中可以看到.两种新风产品在工作原理和系统结构上都有区别.因此.对应不同的项目.全新风机和全热交换器也有各自不同的适应性.下表列举了部分不同用途的建筑全新风机和全热交换器的适应性：新风系统的设计：在一般的舒适性空调设计时.新风系统的设计最主要是满足人员的卫生要求和舒适性要求。
新风系统的设计主要包括以下几个方面：1、新风设备的形式和容量确定；2、风管系统的设计以及阻力校核；为了确保室内的氧气量可以保证人们的正常呼吸.新风量可按照房间里每个人所需的必要空气量进行设计。
一般情况下有以下两种方法。
方法一：根据人数和人均新风量计算：必须的新风量（m3/h) = Q*A/BQ ------ 所需人均新风量（m3/h.人）A ------ 新风区域面积（m2）B ------ 人均占有面积（m2/人）方法二：根据房间体积和换气次数计算：必须的新风量（m3/h) = C*D*EC ------ 每小时必需的换气次数（次/h)D ------ 新风区域面积（m2）E ------ 天花板高度（m）实际设计中.舒适性需求的空间最常采用的是第一种计算方法.方法二多用于需要特殊空调的房间.如恒温恒湿、洁净室等。
以下.以第一种计算方式举例说明新风量的确定方法。
新风系统设计的基本流程如下图所示：一、新风设备的形式和容量确定一）设计流程1、房间功能的确定不同功能用途的房间.新风设计的指标也是不同的.因此必须在房间功能确定的前提下才能进行新风设计。
2、人均新风量（Q）的确定在确定了房间功能后.可根据相关的设计标准或者节能标准中的新风量指标选择相应的数据.目前.新风量的最低指标一般都取30m3/h.人.但若要根据房间功能切实的确定新风量.则参见下表：公共建筑主要空间的设计新风量【GB50189—2015公共建筑节能设计标准】3、每个房间的人数确定房间功能不同.室内人员密度也是不同.而人数是计算新风量的重要因素.因此对于人数的确定可参照下表.再由以下公式计算出实际房价的人数：房价人数（人） = A/BA ------ 新风区域面积（m2）B ------ 人均占地面积（m2/人）一般人数必须取整.不能有小数.取整时应直接进一.而不采取“四舍五入”的方式。
如当房间人数计算为3.2时.应以4人计算。
摘自【GB50189—2015公共建筑节能设计标准】4、每个房间新风量的确定人均新风量和房间人数相乘即可确定每个房间的新风量5、每个系统新风量的确定确定每个系统的新风量.首先需要进行系统的划分。
进行系统划分后.将同一系统中每个房间的新风量相加后即可确定系统所需要的新风量。
在系统划分时.需根据建筑实际的结构来确定.遵守的原则有以下几点：1）选择相近区域的房间为一个系统.且主风管的走向必须简单.尽量减少弯头；2）一个系统中选择的房间必须尽量缩短主风管的长度.避免阻力损失；3）新风设备一般摆放在吊顶高度要求不高的地方.且靠近外立面以便在外墙上开新风引入口和排风口.如走廊尽头、电梯厅、设备机房等；4）主风管一般布置在对吊顶高度要求不高的地方.如走廊等.因此在系统划分时.尽量将走廊附近周边的房间划分在同一个系统内；5）注意新风设备以及风管对于其他电气设备、消防管道等的影响和配合。
【例】某办公楼标准层如图7-2.需要配置新风设备.进行新风系统的划分。
由图纸上可看到建筑长度较长.有67米.但是格局比较规整.走廊在南北向的中间。
考虑新风系统主管段最有利的走向布置.所以选择将新风设备摆放在左右两边走廊尽头.系统主管段布置在走廊。
另外考虑到尽量减少压力损失.所以将整个楼面以电梯厅为中心纵向划分为左右两个系统.系统中的房间则正好分布在走廊两边.既方便管道布置.也避免了风管过长、弯头过多等因素。
6、新风设备形式和容量的确定根据全热交换器和全新风机的特点以及适用场合的相关内容.确定其新风设备的形式。
并且根据新风量参数.以“新风设备的风量大于系统所需风量”的原则来进行新风设备的选择。
如当系统新风量要求为2200m3/h时.则应选择2500m3/h的新风机.对于多于的新风可通过在风管上加装阀门等方法来控制。
但是.当在计算每个房间的风量时.对于人数、人均风量的考虑都放在有较大的余量的时候.若系统新风量为2200m3/h时.也可选择2100m3/h的新风机。
此时.必须确认设备新风量是否能够满足实际的新风需求。
二）全新风机设计举例及设计注意事项【例】某办公楼一层平面.会议室2间.办公室4间.需进行全新风机的设计。
二）全新风机设计举例1、房间功能的确定和人均新风量的确定查得：办公室人均新风量为30m3/h会议室人均新风量为30m3/h（无吸烟情况）2、房间人数的确定查得：取办公室人员密度为5m2/人取会议室人员密度为2.5m2/人则：办公室1~4人数=18/5=3.6.取4人会议室1人数=47/2.5=18.8.取19人会议室2人数=49/2.5=19.2.取20人3、房间新风量的确定办公室1~4：30*4=120m3/h会议室1： 30*19=570m3/h会议室2： 30*20=600m3/h4、系统新风量的确定1）系统划分由平面图可以看出.空调室内机可以放置在专门预留的空调机房内.这样可以有效的降低噪音。
考虑走廊的吊顶可以相对其他房间做的稍低.因此将新风系统的主风管布置在走廊.从图纸中可以看见建筑格局比较简单.且新风房间均在走廊的一边.主风管的管路不长.故可将所有的房间设计为一个新风系统。
2）系统总新风量的确定将所有房间的风量相加得到系统新风量：120*4+570+600=1650m3/h5、新风设备容量的确定根据计算所得风量.选择8HP全新风机（风量为1680m3/h）来对应。
