井下中央水泵房安装工程
井下泵房安装施工组织设计方案
义煤集团孟津矿主排水泵房、排水管道安装施工组织设计编制：审核：河南豫西建设工程有限公司20０9年７月20日孟津煤矿主排水泵房、排水管道安装施工组织设计审批表孟津煤矿主排水泵房、排水管道安装施工组织设计一、工程概况孟津煤矿是正在建设中的新建单位，该矿井下中央水泵房设备及排水管道安装工程由煤炭工业部郑州设计院有限公司设计,承担着该矿井下排水任务。
孟津煤矿主要有8台湘潭泵业集团有限公司生产的MU ４50-80＊10型水泵，扬程８０0米，转速1４8０转/分，流量450m3/h,轴功率1325.7kw；配用佳木斯防爆电机有限公司生产的ＹB256０3—-4、功率16０0kw、电压6ｋv防爆电动机；另外配套DN4２６*２０ｍm无缝管道三趟、ＤＮ3２5*１6mm无缝管道一趟安装；配套安装16台Ｚ94１H-—1０0Dｇ25０电动闸阀；配套安装8台ZＰBG型Pｇ100喷射泵；以及管道和钢梁的制作、除锈防腐及安装.孟津煤矿委托我单位承担此项安装工程,为了保质保量、保安全，顺利完成此项任务,特编制本施工组织设计，并向参加本安装工程的施工人员进行贯彻，认真遵守执行。
二、施工组织：项目负责人：刘新国工地负责人：许小平技术负责人:王尊法李敬海施工班组：张伦班组资料员:庞金金材料员:侯合国施工人员:钳工10人，电焊工４人,起重工２人,普工8人。
三、编制依据1．由煤炭工业郑州设计研究院有限公司设计的《义煤集团孟津煤矿主排水泵房机械设备安装》施工图2.《煤矿安装工程质量检验评定标准》（MＴ５０10——95）3。
有关现行设备安装及检验标准四、施工准备工作１。
设备材料到货由矿方、监理、施工单位共同对其进行检查及验收。
检查设备完好情况,零部件随机资料是否齐全;设备的到货尺寸是否与设计、实际相符，产品是否有出厂合格证、出厂检验记录。
发现问题及时反映。
2.施工现场必须具备安装条件，使所安装的设备能够顺利运至施工现场.3．开工前项目负责人应组织施工人员熟悉有关施工图纸等资料；审查与安装有关的技术图纸,施工队长及有关人员查看现场，确定合理的施工方案。
井下中央泵房安装措施
一、概述山东省朝阳矿井下泵房由枣庄工业设计院设计，中煤三建机电安装工程处朝阳项目部负责安装。
系统排水采用一台泵工作，一台泵备用，一台泵检修，二趟Φ325管路排水。
该泵房主要主要安装工程量及相关技术特征如下：1、多级离心泵H=790m Q=426m³/h 3台2、配套电动机 1400KW 10KV 1425rpm 3台3、排水管Φ325×12 2趟4、吸水管Φ325 3根二、施工前的准备工作㈠、技术性准备1、组织施工人员认真学习，阅读图纸及有关资料，熟悉所安装设备的各种性能及技术要求。
2、审查、校核及安装有关的设计图纸。
3、编制施工措施并组织贯彻学习。
4、掌握各安装不见的质量标准，安全规程等。
5、按施工要求备齐施工工具，材料等。
㈡、标高基准点，确定及十字中心线挂设由测量人员勇经纬仪依据副井井底永久标高点测处泵房的标高点，同时用经纬仪测处水泵轴中心线核泵出水口法兰盘加工平面的中心线挂好十字中心线。
㈢、基础验收利用标高点及十字中心线根据设计图纸，对照设计基础进行检查验收，特别十基础标高及螺栓孔尺寸等发现问题及早和建设计单位，商定补救措施。
㈣、设备开箱检查1、检查到货设备是否与设计相符。
2、按到货设备清单对各设备的零件、部件、附件及随即专用工具进行详细分类，清点，发现缺件及损坏，及时报告有关部门。
3、填写详细设备验收记录单，并请有关部门签字。
㈤、确定垫铁标高，布置垫铁根据实测基础标高，对比设计标高及基准标高，算出垫铁标高，绘制垫铁图进行加工，绘制垫铁布置图，对基础进行凿毛研磨，依图布置垫铁，布置垫铁时注意：1、水泵、电动机所用垫铁的表面粗糙度必须达到要求。
2、水泵、电动机的垫铁在基础上必须垫稳，垫铁与基础面的接触面积不应少于60%。
㈥、现场准备1、全面清理工作现场，进行文明施工。
2、悬挂各种规章制度，质量标准及各种记录。
3、现场按消防要求，布置消防器材，布置好临时照明。
三、施工顺序1、测量放线2、基础、梁窝验收3、基础凿毛、垫铁布置4、设备的开箱检查5、联轴器的装配6、下设备7、水泵安装8、电机安装9、吸水管路安装10、排水管路安装11、水仓零部件安装12、抽真空管路安装13、系统试安装四、联轴器的装配1、根据半联轴器外型尺寸现场用钢板、角钢加工制作一个油箱，并将油箱内清理干净。
井下中央水泵房基础技术标准
井下中央水泵房基础技术标准各位朋友，今天咱来好好说道说道井下中央水泵房的基础技术标准。
这井下中央水泵房可是矿井排水的关键地方，它的建设和运行都得严格按照技术标准来，不然出了问题那可不得了。
井下中央水泵房得选在合适的地方，一般要在井底车场附近，而且得高于井底车场的水平，这样才能保证水顺利地流进水泵房，又不会倒灌回去。
同时，这个地方还得围岩稳定，地质条件好，不能有断层、溶洞这些危险的地质构造，不然万一发生坍塌，水泵房就毁了。
再说说水泵房的大小和布局。
大小得根据矿井的涌水量和排水需求来确定，得有足够的空间安装水泵、电机、管道这些设备，还要留出走道和检修的空间。
布局上要合理，水泵得排列整齐，管道铺设要顺直，不能弯弯曲曲，这样水流阻力小，排水效率才高。
而且，还得有专门的配电室、控制室，方便对水泵进行操作和管理。
接下来是建筑结构方面的标准。
墙壁、地板、屋顶都得用坚固的材料建造，像混凝土、钢筋这些。
墙壁和地板得有足够的厚度和强度，能承受地下水的压力和设备的重量。
屋顶也不能马虎，得做好防水处理，不能有滴水、漏水的现象。
另外，水泵房还得有良好的通风系统，保证空气新鲜，不然工作人员在里面会憋得难受，也不利于设备的运行。
在设备方面，水泵的选型得合适。
流量和扬程得满足矿井的排水要求，而且质量要好，运行要稳定可靠。
电机也得和水泵匹配，功率要足够，转速要合适。
管道得用耐腐蚀、耐压的材料，连接要牢固，不能有漏水、破裂的情况。
还有各种阀门、仪表，都得灵敏准确，能及时反映排水系统的运行状态。
再讲讲安全保护措施。
井下中央水泵房得有防水门，一旦发生透水事故，能及时关闭，把水挡在外面。
还得有排水备用设备，万一工作中的水泵出了故障，备用设备能马上投入使用，不能让矿井被水淹了。
另外，电气设备都得有防爆功能，不然在井下这个有瓦斯的环境里，容易引发爆炸事故。
给您举个例子，如果一个井下中央水泵房的墙壁厚度不够，在地下水压力的作用下，墙壁出现了裂缝，水就会渗进来，不仅会损坏设备，还可能会威胁到矿井的安全。
井下中央水泵房安装工程(doc 125页)

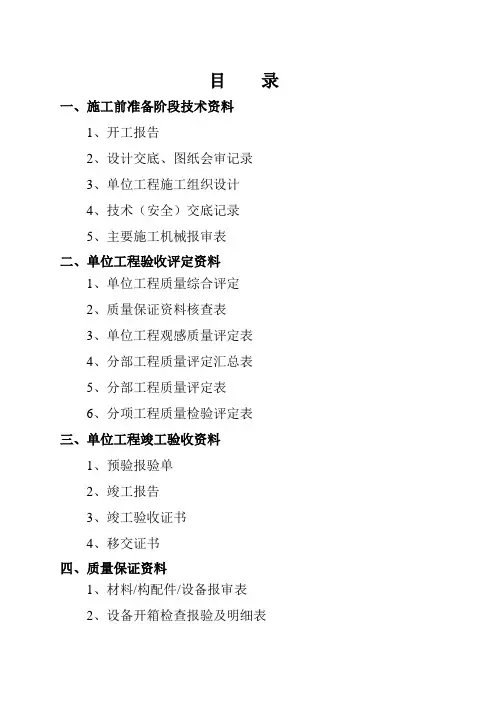

目录一、施工前准备阶段技术资料1、开工报告2、设计交底、图纸会审记录3、单位工程施工组织设计4、技术（安全）交底记录5、主要施工机械报审表二、单位工程验收评定资料1、单位工程质量综合评定2、质量保证资料核查表3、单位工程观感质量评定表4、分部工程质量评定汇总表5、分部工程质量评定表6、分项工程质量检验评定表三、单位工程竣工验收资料1、预验报验单2、竣工报告3、竣工验收证书4、移交证书四、质量保证资料1、材料/构配件/设备报审表2、设备开箱检查报验及明细表3、主要设备开箱检查记录4、质量验收记录5、班组施工记录6、定位测量记录7、隐蔽工程及基础验收记录8、调试记录9、管路清洗、试压10、绝缘、接地电阻测试记录施工前准备阶段技术资料工程名称: 井下主排水泵房设备安装合运算顺序1．回顾内容。
引导：这学期学习了三步计算整数混施工单位：00000工程开工报审表工程名称：井下主排水泵房设备安装单位工程开工报告设计交底、图纸会审记录井下主排水泵房设备安装竣工资料施工单位：00000设计单位：00000监理单位：00000建设单位：00000施工组织设计（方案）报审表工程名称：井下主排水泵房设备安装编号：会签表2013年3月6日，对施工组织设计进行会审大家取得一致意见，按图纸施工会审结论：建设单位：设计单位：监理单位：施工单位：00000井下主排水泵房设备安装施工组织设计施工单位：00000日期: 2012年3月会签表编制：审核：项目经理：安检：工程部：公司技术负责人：目录第一章工程概况第二章施工部署第三章施工方案第一节施工前准备第四章质量保证措施第五章安全保证措施第六章工期保证措施第七章文明施工保证措施第一章工程概况一、编制依据1、设计图纸2、《煤矿安装工程质量检验评定标准》3、《煤矿安全规程》（2012年版本）4、00000《质量手册》、《程序文件》及有关文件5、施工现场实际条件二、工程简况（一）工程特点安装3台MD155-67×5型水泵，配用YB355M1-2/220KW660V隔爆电动机3台。
井下中央水泵房安装工程完.doc
目录一、施工前准备阶段技术资料1、开工报告2、设计交底、图纸会审记录3、单位工程施工组织设计4、技术（安全）交底记录5、主要施工机械报审表二、单位工程验收评定资料1、单位工程质量综合评定2、质量保证资料核查表3、单位工程观感质量评定表4、分部工程质量评定汇总表5、分部工程质量评定表6、分项工程质量检验评定表三、单位工程竣工验收资料1、预验报验单2、竣工报告3、竣工验收证书4、移交证书四、质量保证资料1、材料/构配件/设备报审表2、设备开箱检查报验及明细表3、主要设备开箱检查记录4、质量验收记录5、班组施工记录6、定位测量记录7、隐蔽工程及基础验收记录8、调试记录9、管路清洗、试压10、绝缘、接地电阻测试记录施工前准备阶段技术资料工程名称: 井下主排水泵房设备安装施工单位：00000工程开工报审表工程名称：井下主排水泵房设备安装单位工程开工报告设计交底、图纸会审记录井下主排水泵房设备安装竣工资料施工单位：00000设计单位：00000监理单位：00000建设单位：00000施工组织设计（方案）报审表会签表2013年3月6日，对施工组织设计进行会审大家取得一致意见，按图纸施工会审结论：建设单位：设计单位：监理单位：施工单位：00000井下主排水泵房设备安装施工组织设计施工单位：00000日期: 2012年3月会签表编制：审核：项目经理：安检：工程部：公司技术负责人：目录第一章工程概况第二章施工部署第三章施工方案第一节施工前准备第四章质量保证措施第五章安全保证措施第六章工期保证措施第七章文明施工保证措施第一章工程概况一、编制依据1、设计图纸2、《煤矿安装工程质量检验评定标准》3、《煤矿安全规程》（2012年版本）4、00000《质量手册》、《程序文件》及有关文件5、施工现场实际条件二、工程简况（一）工程特点安装3台MD155-67×5型水泵，配用YB355M1-2/220KW660V隔爆电动机3台。
(整理)井下中央水泵房安装技术措施.
青海江仓煤业娘姆特煤矿井下中央水泵房安装施工组织措施第一章工程概况本工程是是青海江仓煤业娘姆特煤矿副井3670水平中央水泵房安装工程主要包括：多级离心水泵MD85-45X5型号 3台；防爆电动机YB2-355S1-2 3台；配水闸阀PXWII-500 电机功率2.2KW 3台喷射泵总成ZPBZ PN2.5MPa 3个；止回阀（立式）H44H-25型、DN250 3个，电动闸阀MZ941h-25型DN150、3kw、660V 9个，电动闸阀MZ941h-25型DN100、1.5kw、660V 4个；水仓蓖子制作2个、管座等制作花纹钢板铺设、管道安装、托架安装、一道栅栏门和一道防水门的安装。
电气部份：8台低压防爆开关、1台控制开关、一台PLC控制箱，电缆钩及主电缆敷设和电机电缆敷设，水泵房照明、接地系统、集控二次接线。
第二章施工前的准备工作一、施工前的技术准备工作1、组织所有施工人员学习《施工作业指导书》及煤炭系统有关规范、规定及标准和设计图纸。
2、组织所有施工人员，对各施工地点进行观察，并制定施工运输路线及施工方法。
3、根据项目业主提供的基本数据，并进行测量布点及工程测量资料交接，并做好记录。
4、同时结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。
二、施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特别注意水泵平直度的检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。
工程质检部门要协同物资供应部门做好工程所需材料及设备检验，并做好设备检验记录及交接验收记录。
向其提供材质的具体要求，搜集器材、材料原始质量保证资料，材料供应部门及时提供原始质保资料，并做好有关原始材料复试工作，对于不合格的设备、器材、材料严禁入场。
根据施工进度计划安排编制详细的设备配备计划表。
矿井主水泵安装及使用
矿用水泵的安装及使用水泵房矿山井下主排水泵房一般设置在井底车场副井附近，原因是：①运输巷道有向井底车场倾斜的坡度，便于矿水沿排水沟流至井底水仓②一般副井兼作进风井，靠近副井的水泵房有足够的新鲜风流，有利于电机冷却③中央泵房通过倾斜管子道与副井联通，并在管子道出口处设置平台，以便于由此装卸设备和作为安全出口使用④可减少排水管路长度，降低排水能耗。
通常，井下中央水泵房与井下中央变电所建在一处，并用防火门分隔。
水泵房有两个对外出口，其一是与井底车场相通的水平通道，作为正常情况下人员和设备的进出口，此处设有向外开启的防水门和栅栏门。
其二是与副井井筒相通的管子道，一般情况下作为敷设排水管道、电缆及运送设备用，倾角为20度—30度。
管子道出口平台一般高出井底车场7—10米，一旦发生水灾，可作为人员和设备的安全出口。
同时，要求泵房地面标高比井底车场轨道面高出至少0.5米，水泵房地面还应向吸水井一侧有1%的倾斜坡度。
一、离心式水泵的安装1、井下主排水设备属于大型固定机械，为使其运转平稳可靠，必须将其安装在固定基础上。
一般水泵与电动机均有固定机座底架，通常将其安装在混凝土基础上，并由地脚螺栓固定。
混凝土基础的尺寸确定如下：①基础长度：从底架地脚螺栓算起，每边至少加长200mm；②基础宽度：从底架地脚螺栓算起，每边至少加宽300mm；③基础高度：一般应高出水泵房地面150—300mm；④基础深度：通常在0.8米—1米之间；⑤水泵基础间距一般为1.5—2米；⑥水泵基础边缘到轨道侧墙壁之间的距离，一般取1.5—2米，并以能通过泵房内最大设备为限；⑦水泵基础另一边缘到吸水井一侧的距离，一般取0.8—1米；⑧泵房高度（起重梁以下至泵房底板）一般取3—4.5米；水仓水仓是容纳矿水的巷道，若井下发生断电或排水设备发生故障时，水仓便可容纳此时的矿井涌水。
同时，水仓还具有沉淀矿水杂质的作用，通常，水仓有主副水仓之分，两者轮换清理和使用。
井下中央泵房设备安装竣工资料
郑州煤炭工业（集团）宝康煤业有限责任公司井下中央泵房设备安装工程竣工资料工程名称：宝康煤业井下中央泵房设备安装工程施工单位：河南郑煤矿业建设有限责任公司目录一、开工准备阶段技术文件………………………………………一）、开工报告…………………………………………………二）、技术交底记录……………………………………………二、单位工程施工组织设计、作业规程、技术措施……………三、隐蔽工程检查验收记录………………………………………四、设备基础验收记录……………………………………………五、设备出厂检验报告、合格证、随机技术文件…………………六、验评资料………………………………………………………一）、分项工程质量检验评定表……………………………二）、分部工程质量检验评定表……………………………三）、单位工程观感质量评定表……………………………四）、单位工程质量保证资料检查评级表…………………五）、单位工程分部工程质量评定汇总表…………………六）、单位工程质量检查综合评定表………………………七、水泵调试报告………………………………………………八、接地电阻、试运转记录……………………………………九、单位工程竣工验收证书……………………………………十、施工图、竣工图……………………………………………一、开工准备阶段技术文件工程名称：宝康煤业井下中央泵房设备安装工程施工单位：河南郑煤矿业建设有限责任公司工程开工报审表工程名称：宝康煤业井下中央泵房设备安装工程开工报告技术（安全）交底记录技术（安全）交底记录技术（安全）交底记录技术（安全）交底记录技术（安全）交底记录技术（安全）交底记录二、施工组织设计、作业规程或施工技术措施工程名称：宝康煤业井下中央泵房设备安装工程施工单位：河南郑煤矿业建设有限责任公司施工组织设计(方案)报审表工程名称:宝康煤业井下中央泵房设备安装工程编号:郑州煤炭工业（集团）宝康煤业有限责任公司井下中央泵房设备安装工程施工组织设计建设单位：郑州煤炭工业（集团）宝康煤业有限责任公司施工单位：河南郑煤矿业建设有限责任公司第一部分工程概述及配备计划第一章工程概况一、工程概况郑州煤炭工业（集团）宝康煤业有限责任公司井下中央泵房设备安装工程主要包括：机械安装：3台D46-50×7型水泵，Φ108×6排水管、90度弯头、配水闸门、阀门等设备材料制作安装。
井下主排水泵房设备安装工程施工组织设计
施工组织设计（方案）报审表工程名称：延安禾草沟煤业地面动照网沟建筑工程--部分毁坏修复工程。
目录一、工程概况…………………………………………………………二、施工目标…………………………………………………………。
三、施工前的准备工作………………………………………………。
四、施工方法及步骤…………………………………………………。
五、设备下放…………………………………………………。
六、安装质量标准………………………………………………………。
七、安全注意事项………………………………………………………。
八、劳动力安排…………………………………………………………。
九、工期安排……………………………………………………………。
十、管理组织结构示意图……………………………………………。
一、工程概况：陕西延安禾草沟煤业有限公司：该矿位于子长县南:寺湾.余家坪乡和宝塔区蟠龙镇交界处。
井田面积：东西长公里，南北宽公里共计平方公里。
总投资亿元。
设计年产量300万吨。
该项目是中国中煤能源股份有限公司与延安市车村煤矿合作建设的大型煤矿。
其井下主变电所设备配电及照明安装工程，由中煤西安设计有限公司设计，西安煤炭监理公司监理，中煤一建十处专业机电安装队负责安装。
为保证该项工程施工顺利完工，特制定本措施以利于指导施工保证工期顺利完工。
二．主要工作量及技术特征:1、水泵MD450-60×4型矿用多级水泵3台2、电动机YB24508-4矿用隔爆型，功率500KW、10KV、转速1488r/min3台3、电动闸阀Z941H-40型DN250 9个4、止回阀H44H-40型DN250 3个5 配水闸PZL-1000 型DN1000 （其中去阀芯二个）3个6、喷射ZPBZ型（DN25 .DN20）3套7、无缝钢管：D32×、25米。
D159×、10米。
D273×8、10米。
D325×8、50米。
水泵房安装施工组织设计
神宁集团石炭井焦煤公司井下+900m 水平排水泵房安装工程包括：水泵的安装，管线布置及电气设备的安装。
水泵五台，隔爆机电额定功率1120kw,额定转速1500r/min,额定电压6kv。
管路除与闸阀及与带孔法兰端盖连接处外，与管路件及与管件间均为快速接头连接，按其要求对管子端部加工沟槽并安装固定。
管道支架梁窝已预留，支架为14#槽钢，在墙上用混凝土固定，管道长度根据立井罐笼长度及现场尺寸加工，管道和管件在地面加工好后，运输到井下进行现场安装。
1 、施工项目管理组织(见项目组织机构框图)2、总施工方案水泵房在施工前，在地面加工好管路和加工件，再下放水泵，进行设备安装，下放管路加工件，安装管路。
3、劳动组织及施工进度1)施工主要劳动力安排具体如下。
安装期间按两班 8 小时作业，下放设备及管路时一个班作业，总的施工人员如下：钳工电工起重工电焊工信号工把钩工安全员质检员瓦检员合计4 2 4 4 1 1 1 1 1 19另设带班队长一位，工区值班经理一位，施工人员共20 名。
2) 施工工期：总施工工期 31 天，具体各阶段工期安排见施工进度网络图。
4、安装质量优良，无不合格分项，无返工项目1、由项目部组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的问题作好记录。
并提出工程施工用主材和辅材计划；2、根据施工图纸，准备与本工程相关的规范、规程、标准及有关图集，并列出构件加工计划；3、根据施工图做好加工安装用设备工器具计划，并及时组织进场。
4、开工前根据工程内容组织施工人员学习各种文件法规和规程，进行合理的施工安全技术措施交底，5、设备基础的验收根据水泵的安装图，检查设备的基础，重点是基础的中心线，标高，基础螺栓孔的位置和倾斜。
测量人员根据验收的结果定出水泵安装基准点和五台水泵的中心线。
1、钢构件加工水泵房的构件加工主要包括钢梁、管路固定卡、管路附件的三通、弯头、法兰等。
加工的程序为划线下料钻孔成型焊接整形防腐等。
井下中央水泵房安装工程完
井下中央水泵房安装工程完中国的煤矿已经开始转型升级，大型煤矿企业拥有大量的矿井和设备，为确保生产安全和效率高，必须要有先进的技术和设备支持。
井下水泵房是煤矿必不可少的设施之一，它可以提供充足、可靠的水源为矿工提供生活用水和工业用水，同时，也可以为火灾的灭火提供保障。
在此，我将介绍一下井下中央水泵房安装工程。
一、井下中央水泵房的定义井下中央水泵房，简称水泵房，是指在煤矿井下设立的一个中央化、集中化的供水点，包括进水、中央水泵房和出水三部分，是为了确保井下一定水位、缓解井下受到煤层地质影响的涌水压力，保证矿工生产和生活所必需的水源、并能进行消防用水的设施。
二、井下中央水泵房的建设意义在煤矿生产中，水是必不可少的。
水泵房的存在可以起到以下几个方面的作用：1. 维持井下一定水位，缓解井下受到煤层地质影响的涌水压力，保证矿工生产和生活所必需的水源。
2. 提供充足、可靠的水源为矿工提供生活用水和工业用水，增加煤矿生产效率。
3. 为火灾的灭火提供保障，可以通过电气控制系统，及时地控制水泵的开启与关闭，确保井下的安全。
三、井下中央水泵房的安装工程井下中央水泵房的安装工程包括以下几个方面：1. 现场调查：首先，需要对井下的地质条件、工程布置、入口位置、输水管道等进行现场勘探和调查，以确定水泵房应选址位置、建设规模、设备配置和施工方案等。
2. 设计方案：根据现场调查的结果，制定详细的设计方案，包括水源选定、主设备选型、水泵数量和性能参数、输水管道设计、电气控制系统配置等。
3. 设备采购：根据设计方案，购买相应的设备，包括水泵、输水管道、电气控制系统等。
4. 施工安装：按照设计方案进行施工安装，首先要开挖地下空间，然后进行管道敷设、设备调试等工作。
在这个过程中，工作人员必须配备为数不少的专业技术人员，包括电气和机械方面的技术人员，才能确保设备的正常运转和使用效果。
5. 调试运行：安装完毕后，需要进行设备调试和试运行。
井下中央水泵房安装工程
井下中央水泵房安装工程一、引言井下中央水泵房安装工程是一项重要的基础设施建设工程，旨在实现对井下水泵的有效管理和运行控制。
本文档将介绍井下中央水泵房安装工程的设计、施工和验收等主要环节。
二、设计2.1 设计原则井下中央水泵房安装工程的设计应遵循以下原则： - 安全性：确保设备和系统的安全运行，防止事故和意外发生。
- 可靠性：保证设备和系统长期稳定运行，降低维护和修理成本。
- 高效性：优化水泵运行效率，减少能源损耗。
- 环境友好性：采用节能、环保的设计方案，减少对环境的影响。
2.2 设计内容井下中央水泵房的设计内容主要包括： - 设备选型：根据工程需求和水源特点选择合适的水泵设备。
- 系统设计：确定水泵系统的管道布局、阀门配置等细节。
- 控制系统设计：设计自动控制系统，实现对水泵的远程监控和运行调控。
- 安全系统设计：设计安全保护系统，包括水位报警、过载保护等功能。
- 动力系统设计：设计动力传动装置，确保水泵运行的动力来源稳定可靠。
三、施工过程3.1 施工准备施工前需进行充分的准备工作，包括： - 现场勘测：对施工地点进行详细测量，获取准确的地形数据和水源信息。
- 材料采购：根据设计需求，采购所需的水泵设备、管材、阀门等材料。
- 人员组织：组织施工队伍，明确工作任务和责任。
3.2 施工步骤井下中央水泵房安装工程的施工主要分为以下步骤： 1. 地基处理：根据设计要求对施工地点进行地基处理，确保地基坚实稳定。
2. 安装水泵设备：按照设计方案，安装水泵设备和动力传动装置。
3. 布置管道系统：按照系统设计，布置管道系统，包括主管道、分支管道和阀门等。
4. 安装控制系统：安装自动控制系统，实现对水泵的远程监控和运行调控。
5. 安装安全系统：安装水位报警、过载保护等安全保护系统。
6. 联调测试：进行设备和系统的联调测试，确保各部分正常运行。
7. 施工完工：完成安装工程，进行清理和整理。
中央水泵房施工方案
中央水泵房排水系统改造方案为加强我矿防治水工作主体责任意识，提高矿井排水系统能力，特委托中煤科工西安院为我矿的防治水治理工作进行专业化服务，中煤科工西安院以矿井现状为基础，在2023年5月8日制定了《1-2煤西翼采区防治水工作计划》，根据该防治水工作计划，我矿中央水泵房的综合排水能力要求不得低于1000m3/h,目前中央水泵房排水能力无法满足要求，因此，根据该工作计划安排，我矿将对中央水泵房排水系统进行改造。
一、工程概况：（一）原有系统情况：1、原排水系统（1）中央水泵房原主排水设备为三台矿用耐磨多级离心泵，型号:MD85-45×2，扬程: 90m，流量: 85m/h，电机功率: 37kW，电压等级: 660V。
（2）中央水泵房内原环形管网采用Φ114 无缝钢管，水泵及管路配套设施有射吸泵、手动闸阀、逆止阀、压力表等。
（3）主排水管路选用两趟Φ114 无缝钢管，沿主斜井排至地面矿井水处理车间。
正常涌水量时1趟工作、1趟备用，最大涌水量时2趟同时工作，敷设距离为260m。
2、原供电系统中央变电所安装2台KBSG-630/10/0.69kV的矿用干式变压器和7台KBZ-400/660V的馈电开关形成双回路供电系统，通过中央变电所低压Ⅰ回K-02#馈电开关和Ⅱ回K-06#馈电向中央水泵房供电，中央水泵房安装有三台KBZ-400/1140V（660）型馈电形成双回路供电，并安装三台QJZ-80/660V型真空电磁启动器控制三台水泵的启停。
（二）新系统更新改造情况：1、排水系统（1）更换中央水泵房三台矿用耐磨多级离心泵，型号: MD360-60×3，扬程: 180m.流量: 360m/h，电机功率: 315KW,电压等级: 1140V。
（2）将中央水泵房内环形管网更换为DN250煤矿用钢丝网骨架聚乙烯液体管，将水泵出水口手动闸阀全部更换为电动闸阀；更换水泵及管路配套设施（真空泵、射吸泵、电动闸阀、逆止阀、压力表等）。
青云煤矿中央水泵房设备安装
湖南省祁东县砖塘镇过水坪煤矿青云井水泵施工组织设计方案目录第一章主要工程量 (3)第一节施工时间及负责人 (3)第二节工程部署 (3)第二章施工前的 (4)第一节施工技术准备工作 (4)第二节施工材料、工具的准备及构件加工 (4)第三章劳动组织及施工进度 (4)第一节劳动组织 (4)第二节施工进度 (5)第四章工程施工质量保证措施 (5)第一节质量管理制度 (5)第二节质量保证措施 (6)第五章确保工期的技术组织措施 (6)第六章设备的运输 (6)第一节设备运输方式 (6)第二节设备运输路线 (6)第七章设备安装质量标准及工艺流程 (6)第一节设备安装质量标准 (6)第二节安装顺序 (7)第三节安装流程图 (8)第八章安装方法 (10)第一节电机安装 (9)第二节主排水管路安装 (9)第三节吸水管路安装 (10)第四节电缆敷设 (11)第五节电缆敷设方式 (11)第六节控制电缆接线 (12)第七节接地保护 (13)第九章设备试运转调试及安全事项 (13)第一节水泵的试运转 (13)第二节试运转 (14)第三节水泵机组运转正常主要特点 (14)第四节安全事项 (15)第五节成品保护措施 (15)第十章安全技术措施 (16)第一节一般规定 (16)第二节配电室投入试运行阶段，必须做好以下安全措施 (17)第三节斜井井筒下放大件安全技术措施 (17)第四节设备捆绑与下放 (17)第五节便携式瓦斯报警仪及自救器使用规定 (18)第六节中央水泵房设备安装时避灾路线 (19)第七节水泵布置图 (20)第一章主要工程量：安装D85-67×5型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用Φ1127×7型，吸水管选用Φ152×7型无缝钢管。
该泵额定流量为85㎡/h，一级额定扬程为67m。
正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。
第一节施工时间及负责人第二节工程部署：1、施工的工程划分：煤矿安装工程的划分按《煤矿安装工程质量检验评定标准》（MT5010-95）内的有关要求进行划分，水泵房设备安装为一个单位工程。
水泵房设备安装施工方案
井下水泵房设备安装施工方案一、主要工程量：安装D85-45×7型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用Φ133×4.5型，吸水管选用Φ159×4.5型无缝钢管。
该泵额定流量为85㎡/h，一级额定扬程为45m。
正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。
二、施工准备组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。
施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。
施工所用电源直接引自井下变压器，并在泵房安装5只防爆灯，供施工照明。
三、施工方法（一）设备运输设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。
到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。
阀门、法兰盘、弯头等散件可装1t矿车内，运至现场。
（二）设备安装先在泵的两头挂上中心线，放入地脚螺栓，使其垂直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。
放置底座时，利用中心线找正位置，用水平仪水平垂直2个方向向上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢固。
，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7天。
（三）管路配制、闸门安装待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。
按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。
中兴永久水泵房及管路安装措施
正善煤业井下中央水泵房安装施工组织设计施工负责人：编制人：日期：施工单位：中煤三建设备安装公司正善煤业井下中央水泵房及管路安装施工组织设计一、概述正善煤业井下中央水泵房选用MD155-67×6多级耐磨离心式水泵，MD280-65水泵为卧式多级离心泵，级数为7级，两端支承、壳体部分为节段式，泵的传动通过联轴器与电动机联结。
转速为1480r\min。
泵的旋转方向为，从驱动端看泵，为顺时针方向旋转。
二、施工内容本次安装，主要是井下永久水泵房三台MD280-65型号水泵的安装，及配套管路安装。
MD280-65型水泵重1734kg,管路为ø273管子，在井下应环境的影响，给水泵的就位和管路的安装带来了不方便，因此在水泵基础和管路走向上方安装起吊吊点和起吊梁，以便更好的安装。
三、施工时间：2009年6月 20日四、施工负责人：赵树宽技术负责人：五、施工组织中兴项目部成立安装小组组长: 赵树宽技术负责人: 包宗杰安装人员: 张玉利赵树哲张基建刘超赵松程浩袁吉森魏衍宁专职安监员：王伟六、施工前准备工作：1、测量放线1）根据设计图纸放出水泵的十字中心线和标高。
2)根据水泵十字中心线，测量出起重梁和管子托梁的位置，并作好记号，号出起重梁和管子托梁牛腿眼。
3）、基础验收及处理根据设计图纸和随机资料，由测量部门给出水泵的十字中心线和标高点，做为验收和安装的基准，对土建预留孔洞、基础中心线、基础标高、地脚螺栓孔进行校核，检查其几何尺寸、位置是否正确，发现问题及时和土建联系处理，并根据标高对所需螺栓长度和随机到货是否相符进行检查，若不符应尽快提出申请加工。
4)、组织所有参加施工人员熟悉施工现场，清理现场杂物，阅读施工组织设计及相关技术资料；对所有施工人员进行技术交底。
七、安装程序一、管路的安装1）根据工程人员所放设的腰线，用红漆号出起吊吊点和管子托梁托架眼，号出的起吊吊点眼，从主斜巷与水泵房的联络巷入口起，顺着管路安装方向上方，每3米号一个起吊眼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、施工前准备阶段技术资料1、开工报告2、设计交底、图纸会审记录3、单位工程施工组织设计4、技术（安全）交底记录5、主要施工机械报审表二、单位工程验收评定资料1、单位工程质量综合评定2、质量保证资料核查表3、单位工程观感质量评定表4、分部工程质量评定汇总表5、分部工程质量评定表6、分项工程质量检验评定表三、单位工程竣工验收资料1、预验报验单2、竣工报告3、竣工验收证书4、移交证书四、质量保证资料1、材料/构配件/设备报审表2、设备开箱检查报验及明细表3、主要设备开箱检查记录4、质量验收记录5、班组施工记录6、定位测量记录7、隐蔽工程及基础验收记录8、调试记录9、管路清洗、试压10、绝缘、接地电阻测试记录施工前准备阶段技术资料工程名称: 井下主排水泵房设备安装施工单位：00000工程开工报审表工程名称：井下主排水泵房设备安装致：00000（监理单位）我方承担的井下主排水泵房设备安装工程，已完成了以下各项工作，具备了开工条件，特此申请开工，请核查并签发开工指令。
附：开工报告承包单位（章）：项目经理：日期：000审查意见：项目监理机构：总监理工程师：日期：单位工程开工报告建设单位00000 申请开工日期 000 工程名称井下主排水泵房设备安装实际开工日期 000 工程地址00000 计划竣工日期 000施工单位00000 设计单位00000 填表日期000工程概况工程主要内容：安装3台MD155-67×5型水泵，配用YB355M1-2/220KW660V隔爆电动机3台。
主要施工准备工作情况1 合同是否签定合同已签定2 图纸是否会审施工图纸已会审3 施工组织设计是否编制、审批编制并审批4 施工预算是否编制、审定编制并审批5 水、电、道路、场地是否具备已具备6 主要材料及加工件是否落实已落实7 主要施工机械是否落实已落实8 劳动和劳动组织是否落实已落实9 其它施工单位：（盖章）000 监理单位：（盖章）年月日建设单位：（盖章）年月日设计单位：（盖章）年月日设计交底、图纸会审记录单位工程名称井下主排水泵房设备安装主持单位负责人参加单位及人员建设单位：设计单位：监理单位：施工单位：图纸名称及编号存在问题及意见解决意见井下主排水泵房设备安装设计单位：（盖章）年月日建设单位：（盖章）年月日监理单位：（盖章）年月日施工单位：（盖章）2013年3月1日井下主排水泵房设备安装竣工资料施工单位：00000设计单位：00000监理单位：00000建设单位：00000施工组织设计（方案）报审表工程名称：井下主排水泵房设备安装编号：致（监理单位）： 00000兹报验：井下主排水泵房设备安装工程施工组织设计本次申报内容项目部经理/公司技术负责人已批准。
附件施工组织设计/方案施工单位（章）项目经理日期： 2013年3月5日专业监理工程师审核意见：专业监理工程师：日期：年月日总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期： 2013年3月6日会签表2013年3月6日，对施工组织设计进行会审大家取得一致意见，按图纸施工会审结论：建设单位：设计单位：监理单位：施工单位：00000井下主排水泵房设备安装施工组织设计施工单位：00000日期: 2012年3月会签表编制：审核：项目经理：安检：工程部：公司技术负责人：目录第一章工程概况第二章施工部署第三章施工方案第一节施工前准备第四章质量保证措施第五章安全保证措施第六章工期保证措施第七章文明施工保证措施第一章工程概况一、编制依据1、设计图纸2、《煤矿安装工程质量检验评定标准》3、《煤矿安全规程》（2012年版本）4、00000《质量手册》、《程序文件》及有关文件5、施工现场实际条件二、工程简况（一）工程特点安装3台MD155-67×5型水泵，配用YB355M1-2/220KW660V隔爆电动机3台。
及其配套管路和电气安装。
（二）本工程安装主要内容1、MD155-67×5水泵3台，2、YB355M1-2/220KW660V型隔爆电动机3台3、循环管路系统1套一、工程质量、进度、安全目标：1、工程质量：合格2、工程工期：合同工期3、安全目标：人员无轻伤、机械无二类以上事故二、工程分包计划、材料供应计划、机械设备供应计划1、工程由00000安装分公司施工2、设备由甲供应3、材料及辅材由施工方自购三、施工组织：项目经理1名000 负责全面工作技术负责人1名00 工程技术总管理质检员1名000 工程质量检查管理施工员1名000 现场施工管理电工3人钳工2人起重工2人其它人员3人另外，公司根据工程实际需要增加安装工人，以确保工程保质保量按期完成。
第一节施工前准备一、技术准备准备好安装施工图纸（包括设备图、安装图）、规范、标准；编制施工措施，现场有施工进度图表；现场施工组织网络图，现场技术人员组织参与施工班组学习施工措施，并组织工人熟悉图纸、设备结构性能，将安装质量要求事项交待清楚。
二、主要工器具、材料准备水准仪、电焊机、千斤顶、风镐、倒链、铁锤、撬杠、活扳手、起吊钢丝绳套、线坠、钢板尺、卷尺、平斜垫铁、毛斜垫铁、煤油、润滑油、道木、钢丝绳、铁丝、棉纱、标志牌、绝缘摇表、万用表、兆欧表、转速表、试验仪器、水平仪、温度计、试验仪器、塞尺、绝缘摇表、转速表电工及钳工工具等。
三、落实机电设备、主辅材料根据施工图纸，落实井下主排水泵房设备和主辅材料的到货情况。
根据施工图纸按照设计要求和质量标准在地面加工房加工异径三通、连接管头、弯头、焊接法兰盘和管路四、设备开箱检查设备和器材到达现场后，要在建设单位人员参加的情况下进行开箱检查，并认真做好开箱检查记录。
（1）按照设计图纸、订货合同及技术协议核对设备的规格、型号、件数是否符合要求，并根据设备布置图临时在设备上标明他们的名称、安装序号和安装位置等。
（2）根据设备装箱清单检查包装是否完整，零件是否齐全，备品是否足数，有无出厂说明书及图纸资料技术文件。
（3）检查设备在运输过程中有无受潮和损坏等。
对于受潮者要及时烘干处理。
对于损坏的零部件可向厂家联系补发或更换，或者采取当地采购或现场修复等措施。
（4）开箱后的设备应清除灰尘，揩擦干净。
认真做好设备检查验收记录并经有关人员签字。
（5）根据施工顺序，分别将大型设备在地面将其分解，然后准备运输搬运。
1、主要施工工序及质量要求一、设备基础验收该工程设备基础为其他施工单位施工，在验收时要监理、甲方、交接方、接收方四方到现场按照图纸进行实际测量，并要和交接方办好中间交接工作，验收过程中一定要严格认真，并做好验收记录。
（1）对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。
（2）按施工图纸要求对基础尺寸和位置进行复测，其允许偏差应符合下面要求：●纵横中心线位置允许偏差为±20mm；●基础各不同平面标高偏差在0～20mm之间；●基础平面外形尺寸允许偏差为±20mm；●基础平面水平度每米范围允许偏差不大于5mm，全长范围允许偏差不大于10mm；（3）基础检查合格后，方可进行设备安装。
（4）要校核预留地脚螺栓孔、电缆沟、电缆孔、预埋件的位置、尺寸是否满足设计要求。
二、运输方式采用平板车走地面-副井-进风斜巷-二部皮带机尾-主水仓运输相关设备，小型设备设施可采用人力搬运。
三、施工方法及步骤1、施工工序（1）管路的加工制作、安装和焊接（2）水泵和电机安装基础放线→验收基础→基础面处理→水泵和电机运输就位→水泵找正找平→电机找正找平→二次灌浆→联轴器找正（3）试运转（4）设备的验收和交接2、施工方法(1) 主要设备利用预留的起重梁和倒链进行起吊安装，并找平找正；（2）管路、附件等利用倒链、起重梁、人字架等进行起吊和组装及焊接。
3、施工工艺（1）管路构件的加工制作：提前加工制作管路的三通、弯头、并在一端焊接法兰，另一端根据现场尺寸焊接，要求没有焊接法兰的管子必须比设计长度加长20~50mm.（2）基础放线：按土建给定的水泵中心线和标高50线挂出泵和电机的十字中心线和安装标高。
（3）基础面处理：在基础上放置垫铁处铲麻面，使二次灌浆时浇灌的混凝土与基础紧密结合，基础面和地脚螺栓孔内的油污、碎石、泥土、积水等清理干净。
（4）机电设备和管子的运输就位；（5）用平板车将各主要部件机电设备运输到位，并吊装到各自的基础上，要求采用整体运输。
当水泵或电动机无法整体运输时，要进行解体运输。
解体时要好标记和保护，避免组装时出错或损伤设备；（6）水泵的安装：利用倒链配合来安装水泵，在起吊时不得捆绑固定在轴和轴承等易损部位；摆正水泵，在泵的进气口中心和轴中心分别用线坠吊垂线，使线垂尖和基础表面的中心线相交。
水泵的标高，要以泵轴的轴线为准，用水准仪进行测量，通过调整垫铁的厚度对水泵进行找平，将水平仪放在泵轴上测量其纵向水平，将水平仪放在泵出口法兰面上测量其横向水平。
（7）电动机的安装：电动机与水泵是通过联轴器联在一起的，因此电动机的调整要根据定位后的泵体来进行。
调整主要是两者的两轴心径向位移是否符合要求。
（8）二次灌浆：水泵和电机找平找正后，将每组垫铁相互之间用定位焊焊牢固。
灌浆处清洗干净，并处理好积水。
用水泥与细碎石配置混凝土，灌浆时应捣碎捣实，并注意不使地脚螺栓倾斜和影响泵的精度。
待混凝土凝固后，其强度达到设计强度75%（常温下需要7天时间），拧紧地脚螺栓。
螺栓应露出螺母长度宜为8~10mm。
对水泵和电机的位置和水平进行复查。
（9）联轴器找正：通常靠调整电动机位置使两半联轴器既要同心又相互平行，制作专用找正架固定千分表，千分表测杆端、量头抵住联轴节的外缘和端面，使两半联轴节转动，测量两轴心径向位移量和两轴线倾斜值。
（10）进水管路安装：根据设计长度将吸水管及两端法兰焊好，随后将底阀和90°弯头连接好，放入主水仓井底；根据水泵吸水口中心标高计算出90°弯头的中心标高，然后将来水管用预制好的管箍固定好；将来水管定位好后按照设计要求将偏心异径管与水泵进水口和90°弯头配连好；带异径管配连好后，将来水管卡子配连到固定位置；其他水管依次按照此方法进行安装。
（11）出水管路安装：在泵房内将逆止阀配连好，配连时要求所有螺栓受力均匀方向一致；用倒链将配连好的逆止阀依照设计要求安装到水泵出水口上，随后将等径三通按照设计要求标高安装到位；附件配连时要求加垫高压石棉缠绕垫片，螺栓要求对称拧紧，受力均匀，确保配连紧密无泄漏。
（12）循环管路安装：将配连好的法兰组按设计要求焊接到异径三通同一中心的两个端面上；将配连好的异径三通以水泵出水口中心为中心基准摆放好；在各异径三通之间以实际距离来配管路，管路要求和法兰焊接，焊缝高度不低于管子厚度，表面无明显缺陷；每个异径三通在配连管子时要求管子和三通垂直中心重合，其误差不超过2mm；待整根管子全部配好后用倒链将管子整体吊起，用加工好的吊挂装置将管子吊挂在固定位置；待管子吊挂好，分别将18套配好法兰的闸阀连接到三通上；闸阀配好后，根据逆止阀和短管以及水泵所形成的高度，在保证两对应闸阀中心重合的条件下，根据实际长度配连DN200等径三通，最后形成循环管路。
