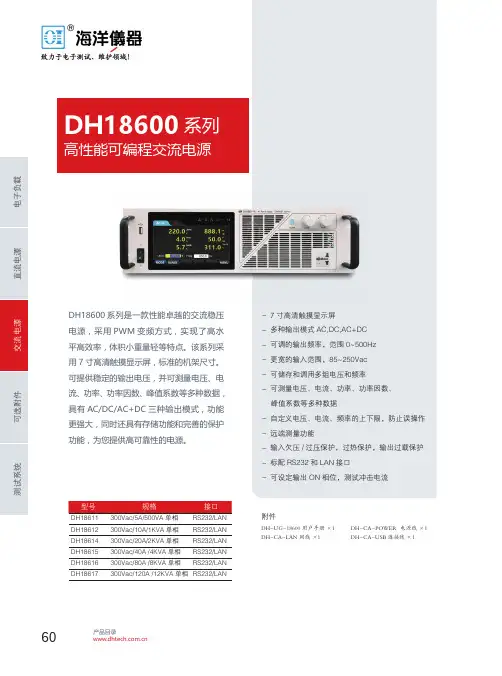

DH高功率可编程交流电源用户说明书
产品目录60电子负载直流电源可选附件测试系统DH18600系列是一款性能卓越的交流稳压电源，采用PWM 变频方式，实现了高水平高效率，体积小重量轻等特点。
该系列采用7寸高清触摸显示屏，标准的机架尺寸。
可提供稳定的输出电压，并可测量电压、电流、功率、功率因数、峰值系数等多种数据，具有AC/DC/AC+DC 三种输出模式，功能更强大，同时还具有存储功能和完善的保护功能，为您提供高可靠性的电源。
系列_ 7寸高清触摸显示屏_ 多种输出模式AC,DC,AC+DC _ 可调的输出频率，范围0~500Hz _ 更宽的输入范围，85~250Vac _ 可储存和调用多组电压和频率_ 可测量电压、电流、功率、功率因数、 峰值系数等多种数据_ 自定义电压、电流、频率的上下限，防止误操作_ 远端测量功能_ 输入欠压/过压保护，过热保护，输出过载保护_ 标配RS232和LAN 接口_ 可设定输出ON 相位，测试冲击电流型号规格接口DH18611300Vac/5A/500VA 单相RS232/LAN DH18612300Vac/10A/1KVA 单相RS232/LAN DH18614300Vac/20A/2KVA 单相RS232/LAN DH18615300Vac/40A /4KVA 单相RS232/LAN DH18616300Vac/80A /8KVA 单相RS232/LANDH18617300Vac/120A /12KVA 单相RS232/LAN附件DH-UG-18600 用户手册×1 DH-CA-POWER 电源线×1DH-CA-LAN 网线×1DH-CA-USB 连接线×1产品目录61电子负载直流电源可选附件测试系统额定输入电压90～250相数单相频率47~63Hz视在功率约700VA约1.4kVA约2.8kVA 功率因数0.950.950.97额定输出AC电压1~150V/2~300V（输出100V/200V量程)（注3）最大电流（注4）5A/2.5A10A/5A20A/10A 相数单相功率容量500VA1kVA2kVA 最大峰值电流（注5）最大电流（有效值）的4倍负载功率因数0~1（超前或延迟）（注4）频率1~500Hz（注4，6）额定输出DC电压 1.4~212V/2.8~424V（输出100V/200V量程）（注3）最大电流（注4） 2.5A/1.25A5A/2.5A10A/5A 功率容量250W500W1000W输出电压稳定度额定输入电压变动±0.15%以内输出额定电流变动±0.15V/±0.3以内（输出100V/200V量程）（注7）输出额定频率变动±0.5V以内（注8）周围额定温度变动100ppm/℃（注9）输出频率稳定度±0.005%以内，设定误差：±0.01%以内输出电压波形失真度（注10）0.5%以下输出电压响应速度（注11）60μS（标准值）效率（注2）65%75%电压表（注12）分辨率0.1V（RMS)；0.2(0~±212V)/0.3V(±212~±424V)(PEAK,AVE)（注13）误差(10~424V，25±5℃下）±（1%of rdg+2d）以内（RMS,AVE)；±（2%of rdg+2d）以内（PEAK)（注13）电流表（注12）分辨率0.01A（RMS)；0.02A（PEAK,AVE)误差（最大额定电流5%至最大额定电流，25±5℃）±（1%of rdg+2d）以内（RMS,AVE)；±（2%of rdg+4d）以内（PEAK)（注13）功率表（注14）分辨率1W误差（（额定功率10%至额定功率，负载功率因数为1，25±5℃））±（1%of rdg+3d）以内（注13）频率表（注15）分辨率0.1Hz绝缘电阻10MΩ DC500V,1min隔离耐压输入，输出及机壳间，AC1500V电路方式PWM逆变器方式工作温度及湿度0～+50℃/10%RH～90%RH 无凝结重量约20KG体积438*132*570（3U）注：（ 1）输入100V/200V量程通过开关选择。
DH1718E(G)系列直流双路跟踪稳压稳流电源说明书(20100108)
技术说明书
（DH 系列电源产品通过 2000 版 ISO9000 认证）
北京大华无线电仪器厂
目录
概述…………………………………………………………………….2 1. 工作特性……………………………………………………………3 2. 工作原理……………………………………………………………4 3. 结构特征……………………………………………………………6 4. 使用方法……………………………………………………………6 5. 仪器的维修……………………………………………………….10 6. 成套性…………………………………………………………….12 7. 储存……………………………………………………………….13 8. 质量保证………………………………………………………….13
控制电路：是一种可调基准电压发生器。输出电流及电压是依靠调节基准电压来实现 的。
方 框 图（一） 2.1 恒压部分工作说明：
控制电路输出的基准电压加到 CV 误差放大器负输入端，从电压取样电阻上取得的误 差电压加到 CV 差放的正输入端，两个电压进行比较后的误差信号，通过门电路再经放大 后加到调整管基极，改变调整管基极电流，从而得到一个稳定的输出电压。
1
概述：
DH1718E（G）型双路稳压稳流电源是一种带有双 3 位数字面板表显示的恒 压（CV）与恒流（CC）自动转换的高精度电源。
DH1718E（G)型可同时显示输出电压及电流。本机设有输出电压、电流预 调电路及输出开关电路。输出开关是一种电子开关，不会产生机械振动及噪 声，当输出开关关闭时，电压表指示的值与调节电压旋钮的位置相对应，以 便于电压的预调节，电流表指示的值与调节电流旋钮的位置相对应，以便于 电流的预调节，按下输出开关，在输出接线柱上便有电压输出。
DH1765 程控直流稳压稳流电源 使用说明书
DH1765程控直流稳压稳流电源 使用说明书北京大华无线电仪器厂2010年11月10日目录概述 (2)第一章技术特性 (3)1.1产品规格 (3)1.2技术指标 (3)第二章前、后面板介绍 (4)2.1 前面板介绍 (4)2.2 后面板介绍 (5)第三章面板操作 (7)3.1 按键分布 (7)3.2 电压设置操作 (7)3.3 电流设置操作 (8)3.4 保存/调出操作 (8)3.5 加锁/解锁操作 (8)3.6 菜单操作 (8)3.7 关断/输出操作 (9)第四章电源使用说明 (10)4.1 电源的成套性 (10)4.2 电源输入 (10)4.3 可能出现故障的排除 (10)第五章通信与指令集 (11)5.1 通信 (11)5.2 指令集 (12)第六章储存 (14)第七章质量保证 (14)概述本产品是单路程控直流稳压稳流电源，采用标准3U机箱，便于上架使用。
该型产品配备通信接口，设有稳压/稳流、过压保护、过热保护、电压预置、电流预置、过压保护预置、输出/禁止、程控设置/程控回读等功能。
DH1765系列是一种高精度高可靠性程控直流稳压稳流电源。
本电源具有以下特点：• 低纹波和低噪声• 高分辨率及精度0.1mV/0.1mA(4型除外）• 高亮度VFD显示屏，同时显示预置电压/电流值、回读电压/电流值及电源状态• 按键配有指示灯及蜂鸣器双重指示，指示灯同时具有指示设置状态及输出状态等功能 • 智能温控风扇，自动过温保护• 支持远端电压补偿• 10组数据存储• 内置电平转换电路，可直接通过标准RS-232电缆连接到PC机串口请在使用前详细阅读本说明书。
第一章 技术特性型号DH1765-1 DH1765-2 DH1765-3 DH1765-4输出电压 0~35V 0~35V 0~75V0~150V输出输出电流 0~3A 0~6A0~2.5A 0~1.2A源效应 1×10-5+1 mV1×10-5+1 mV 1×10-5+2 mV1×10-5+2 mV负载效应 1×10-5+1mV 1×10-5+1mV 1×10-5+2mV 1×10-5+2mV 周期与随机偏移(PARD) 1ｍＶ（rms ）1ｍＶ（rms ）1ｍＶ（rms ）1ｍＶ（rms ）设定值精度1×10-4+10mV 1×10-4+10mV 1×10-4+10mV 1×10-4+10mV设定值分辨率 1mV 1mV5mV5mV回读值精度 2×10-4+10mV 2×10-4+10mV 2×10-4+10mV 2×10-4+10mV恒压特性回读值分辨率0.1 mV0.1 mV1 mV1 mV源效应 5mA 5mA5mA5mA负载效应1×10-4+0.1 mA 1×10-4+0.1 mA 1×10-4+0.1 mA 1×10-4+0.1 mA周期与随机偏移(PARD) 2mA （rms ） 2mA （rms ） 2mA （rms ） 2mA （rms ） 设定值精度 5×10-4+10 mA5×10-4+10 mA5×10-4+10 mA5×10-4+10 mA设定值分辨率 1mA 1mA 1mA 1mA 回读值精度1×10-3+10mA 1×10-3+10mA 1×10-3+10mA 1×10-3+10mA恒流特性回读值分辨率 0.1mA 0.1mA0.1mA0.1mA输入电源220V ±10％ 50Hz ±5％ 220V ±10％ 50Hz ±5％ 220V ±10％ 50Hz ±5％ 220V ±10％ 50Hz ±5％ 工作温度及湿度范围0～40℃； 20～90％RH 0～40℃； 20～90％RH 0～40℃； 20～90％RH 0～40℃；20～90％RH 储存温度及湿度范围-50～45℃ 20～90％RH -50～45℃ 20～90％RH -50～45℃ 20～90％RH -50～45℃ 20～90％RH 仪器可靠性指标MTBF （θ）≥5000小时 MTBF （θ）≥5000小时 MTBF （θ）≥5000小时 MTBF （θ）≥5000小时外形尺寸（D ×W ×H ）(mm) 350×210×133 350×210×133 350×210×133 350×210×133重 量 （Kg ） 约10Kg约10Kg约10Kg约10Kg第二章前、后面板介绍2.1 前面板介绍DH1765系列电源的前面板如下图所示：1 4235图2.1面板的上部分为VFD显示屏和旋钮，下半部分为电源开关、功能按键和接线端子。
电源使用说明书
EDI直流稳流电源使用说明书Canpure TM使用前注意事项1本机器设备必须在安全使用条件下工作2欲使用本设备必须事先熟读并了解使用手册相关章节。
3严禁各种违反本手册之要求的错误操作。
4设备安装、操作、保养、维修等都应该经由专业人士来进行。
目录1 产品基本性能 (1)2 产品规格与匹配选型 (3)3 技术参数 (4)4 使用条件 (5)5 面板说明 (6)6 设备安装 (7)7 操作说明 (12)8 维护与注意事项 (13)9 故障判断 (14)10 设备成套性 (15)11 售后服务··········································151 产品基本性能CANPURE直流电源是一种专为EDI模块设计的高频开关电源，高频开关电源无论在功率因数、转换效率、功率密度、可靠性、供电质量、体积重量、价格竞争力等方面，已经全面优于传统的可控硅电源。
针对EDI对直流电源的特殊要求，CANPURE电源具备以下性能：恒流性能在EDI模块的脱盐过程中，要求电源在模块运行条件产生变化时，仍可向模块提供稳定的电流。
输出闭环控制以电流反馈为准，即采取恒流运行方式。
在电网参数和模块参数发生变化时，能自动跟踪其变化，保持电流恒定。
例如，当一台CA-350工作在200V时，由于某种原因使得模块电阻变大则电流欲减小，这时稳流回路使输出电压升高以保持输出电流不变。
但是对一台电源来说，输出电压是有限的，当输出电压升高到最高电压时，如果模块电阻再变大，由于已无升压空间，因而失去恒流功能。
直流程控稳压稳流电源说明书
DH1765系列程控直流稳压稳流电源
主要功能及特点：
◆专业的线性调节方案，纹波小于1mV（r.m.s）；为精密电路提供高纯净度的电源信号；
◆优秀的电源调整性能和负载调整性能，快速消除输入电源及负载变化带来的误差；
◆超高分辨率，数字表精确显示到0.1mA、0.1mV；
◆高亮度VFD屏同时显示预置/输出的电流、电压及状态参数，仪器工作状况一目了然；
◆按键指示灯提示当前设置状态，同时具有前面板键盘锁定功能，避免使用中的误操作；
◆支持远端取样，以补偿电缆、导线和电路板走线带来的压降；
◆开机自检校正，保证仪器每次都工作在最佳状态；
◆多组数据记录功能，随时记录/调回记忆参数，提高测试效率；
◆过压、过流、过温及短路保护等多种保护方式，全方位保护负载和被测设备；
◆标配RS232(选配GPIB、RS485、USB、LAN)接口，标准通信协议，方便搭建自动测试系统；
◆标准3U高度机箱，可做台式机使用，也可以上架搭建测试系统；
◆智能风机自动调节温度，允许长期在0～40℃满负荷工作；
◆适用于实验室测试计量，生产线调试、老化及自动化测试系统等领域。
主要参数指标：。
DH171 仪器 说明书
常用电子仪器简介仪器一 双路直流稳压电源DH1718双路稳压稳流（CV/CC）跟踪电源是实验室通用电源。
DH1718每一路可输出0~32伏，0~2安培直流电源。
每一路输出均有一块高品质磁电式电表作输出参数的指示。
该电源具有使用方便有效，不怕短路，短路时电源恒定的特点。
面板上每一路的输出端都有一接地接线柱，可以使本电源方便的接入用户的系统地电位。
DH1718双路跟踪稳流稳压电源1、主要技术指标（1）输出电压：2×32V（2）输出电流：2×2A（3）电压调整率：CV1×10+2mACC1×10+5mA（4）负载调整率：CV1×10+2mACC120mA（5）纹波：≤1mV（6）输入电源：220V±10% 50Hz2、面板结构DH1718型双路跟踪稳压稳流电源的面板结构如图1-1所示。
图1-1 DH1718型双路直流电源面板图3、使用方法及注意事项（1）面板控制功能：VOLST 电压表 指示输出电压AMPS 电流表 指示输出电流VOLTAGE 电压调节 调节恒压输出值CURRENT 电流调节 调节恒流输出值TRACKING 跟踪工作 串联跟踪工作按钮INDEPENDENT 常态 非跟踪工作CONNECT FOR TRACKING 连接或跟踪（2）左边的按键为左路仪表指示功能选择，按下时，指示该路输出电流，否则指示该路输出电压。
右边按键亦相同。
（3）中间按键是跟踪/常态选择开关，按下此键后，再在左路输出负端至右路输出正端之间加一短按线，开启电源开关后，整机都工作在主从跟踪状态。
（4）输出电压的调节宜在输出开路时调节，输出电流的调节可在输出端短路时进行。
（5）开机后预热30分钟。
仪器二 示 波 器6500型示波器为精密轻型示波器，频率范围为DC-60MHz，DC-40MHz，DC-20MHz三用6英寸内标度的示波馆。
察。
操作控制说明 种，并具有以下技术性能。
恒功率DH17800系列大功率可编程直流电源说明书
DH17800系列大功率可编程直流电源数据手册DH17800系列宽量程可编程系统直流电源提供多达40款型号，输出电压/电流最高可达600V/1080A，单机功率最高30KW,并且采用标准机箱，便于上架使用。
该型产品具有高分辨率和精度，低纹波和低噪声，高稳定性，高可靠性等特点。
标配LAN、USB、GPIB、RS485(或RS232)接口；具有过流、过压、过热保护功能，可实现电压预置、电流预置、过压保护预置、输出/禁止、菜单设置/回读等功能。
_ 恒功率，拥有更宽的输出电压电流范围，功率覆盖5KW~30KW_ 高精度及分辨率可达1mV/1mV_ 低纹波噪声最小仅30mVp-p_ 高亮度OLED显示屏，视角范围大，显示分辨率高_ 支持LIST序列编程_ CV/CC模式自动切换，无需手动设置_ 内置硬件过压保护电路，过压、过流、过热等保护_ 标配LAN、USB、GPIB、RS485(或RS232)接口_ 支持远端电压补偿_ 支持标准的SCPI指令_ 高功率密度，标准机架尺寸5KWDH17811DH17812DH17813DH17814DH17815 40V/180A/5KW80V/120A/5KW160V/60A/5KW320V/30A/5KW600V/15A/5KW6KWDH17821DH17822DH17823DH17824DH17825 40V/360A/6KW80V/240A/6KW160V/120A/6KW320V/60A/6KW600V/30A/6KW9KWDH17831DH17832DH17833DH17834DH17835 40V/500A/9KW80V/320A/9KW160V/150A/9KW320V/70A/9KW600V/40A/9KW宽范围的自动量程模式在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，极大地提高了电源的利用率。
DH1718E-4直流稳压电源的使用
4. DH1718 E－4型双路直流稳压电源4.1概述DH1718E－4型双路直流稳压电源具有稳压、稳流两种工作模式，这两种工作模式可随负载的变化而自动转换。
两路电源可以分别调整，也可跟踪调整，因此可以构成单极性或双极性电源。
该电源具有较强的过流与输出短路保护功能，当外接负载过重或输出短路时电源会自动地进入稳流工作状态。
电源输出电压（电流）值由面板上的数字表直接显示，直观准确。
4.2电源的主要性能指标输出电压：0～32V输出电流：0～3A输入功率：250V A负载效应：稳压5×10－4 +2mV；稳流 20mA源效应：稳压5×10－4 +2mV；稳流5×10－4 +5mA周期与随机偏差：稳压 1mV；稳流5mA输出调节分辨率：稳压 20mV ；稳流50mA跟踪误差：5×10－4 +2mV瞬态恢复时间：20mV，50μs数显精度：电压 1%+6个字；电流2％+10个字温度范围：工作温度0～＋40℃； 储存温度0～＋45℃可靠性：>5000小时4.3电源面板各部件的作用与使用方法DH1718 E－4型双路直流稳压电源的面板如图4.1所示。
各部件的作用如下：①数字显示窗：显示左、右两路电源输出电压/电流的值。
②电压跟踪按键：此键按下，左右两路电源的输出处于跟踪状态，此时两路的输出电压由左路的电压调节旋钮调节。
此键弹出为非跟踪状态，左右两路电源的输出单独调节。
③数字显示切换按键：此键按下数字显示窗显示输出电流值，此键弹出显示输出电压值。
④ 输出电压调节旋钮：调节左、右两路电源输出电压的大小。
① ② ③ ④ ⑤ ⑥ ⑤ 输出电流调节旋钮：调节电源进入稳流状态时的输出电流值，该值便为稳压工作模式的最大输出电流（达到该值电源自动进入稳流状态），所以在电源处于稳压状态时，输出电流不可调得过小，否则电源进入稳流状态，不能提供足够的电流。
⑥ 左、右两路电源输出的正极接线柱。
DH1715S说明书
DH1715A、1719A 直流稳压稳流电源技术说明书北京大华无线电仪器厂目录概述 (2)1.工作特性 (3)2. 工作原理 (4)3. 结构特征 (6)4. 使用方法 (6)5. 仪器的维修 (10)6. 成套性 (12)7. 储存 (13)8. 质量保证 (13)概述：DH1715A型双路DH1719A型单路稳压稳流电源是一种带31／2数字面板表显示的恒压（CV）与恒流（CC）自动转换的高精度电源。
DH1715A型可通过面板上的开关选择显示输出电压及输出电流，DH1719A型可同时显示输出电压及电流。
本机设有输出电压预调电路及输出开关电路。
输出开关是一种电子开关，不会产生机械振动及噪声，当输出开关关闭时，电压表指示的值与调节电压旋钮的位置相对应，以便于电压的预调节，按下输出开关，在输出接线柱上便有电压输出。
本电源还具有电压遥控功能，电流遥控功能，在仪器后部设有遥控输入插孔。
请在使用本电源以前，先通读一下本说明书。
(产品不断改进，如有与本文件不符，以产品所附说明书为准。
)本电源的特点是恒压电路把输出的电压信号，恒流电路把输出的电流信号一起送到门电路，根据负载需要使电源确定应处于恒压或恒流状态工作。
稳压，稳流自动切换解决了稳压电源的过流保护及稳流电源的过压保护问题。
控制电路：是一种可调基准电压发生器。
输出电流及电压是依靠调节基准电压来实现的。
2.1 恒压部分工作说明：控制电路输出的基准电压加到CV 误差放大器负输入端，从电压取样电阻上取得的误差电压加到CV 差放的正输入端，两个电压进行比较后的误差信号，通过门电路再经放大后加到调整管基极，改变调整管基极电流，从而得到一个稳定的输出电压。
调节面板上电压电位器实现输出电压的调节。
2.2 恒流部分工作说明：控制电路输出的基准电压加到CC 误差放大器负输入端，A ／V 转换器取得的电流信号加到CC 差放的正输入端，两个信号进行比较放大，去控制调整管基极电压达到输出电流的稳定。
DH1718D系列直流双路跟踪稳压稳流电源说明书(20100108)
DH1718D(E)双路跟踪稳流稳压电源技术说明书（DH系列电源产品通过ISO9002认证）北京大华无线电仪器厂（国营第七六八厂）目录1．概述-------------------------------------------------------------------3 2．性能指标-------------------------------------------------------------------4 3．工作原理-------------------------------------------------------------------5 4．结构外观-------------------------------------------------------------------7 5．使用方法-------------------------------------------------------------------7 6．一般维修-------------------------------------------------------------------8 7．成套性-------------------------------------------------------------------8 8．储存-------------------------------------------------------------------9 9．质量保证-------------------------------------------------------------------92一、概述DH1718D（E数显）双路稳压稳流（CC/CV）跟踪电源是实验室通用电源。
具有恒压、恒流工作功能，且这两种模式可随负载变化而进行自动转换。
DH1718-B 0-30V2A稳压电源使用说明及电路
电式表头进行指示，指示精度较高，是广大用户的理想选择。
本电源可广泛应用于教育、研究、生产等不同领域。
二、主要参数
输入电压 输出电压 输出电流 PARD 源效应 负载效应 指示精度
220V±10% 50Hz±5%
0～30V 3V 步进 共分 10 档
0～2A 2路
＜1mV （rmS）
2×10-4 ＋2mV
470PC5
RP1 1K
R11 1.8K
R12 6.2K
V5-V8
C2
R2
3K
470U/50V
R4 390
V15 IN4742
-12V
R35 5.1K
V16 DS12
(»òÓÃÕûÁ÷ÇÅ)
C8-10
R10 5.1K
4700uF/50V
V18 3DD15A X 2
V17 SCR
R21~24 0.24/3W
V11
M:C
1N4002 LM324
8
C6
470P
R36 5.1K
C11 47U/50V
R18 830 / 3W
保护电路动作阈值
RP2 2.2K
9
R15
18K 10
R13
R14
1K
1K
R20 0.24
零点调整 RP5 3.3K
R34 270
+
C7 470u
D7 1N4002
GND .
3－14
3－13
附图：电原理图
SW
BGXP-2.5A
.
B
15 14 13 12 11 10 9 8 7 6 5 LN G
R25 R26 R27 R28 R29 R30 R31 R32 R33 3K 3K 3K 3K 3K 3K 3K 3K 3K
大华电源说明书
DH1718D(E)双路跟踪稳流稳压电源技术说明书（DH系列电源产品通过ISO9002认证）北京大华无线电仪器厂（国营第七六八厂）目录1．概述-------------------------------------------------------------------3 2．性能指标-------------------------------------------------------------------4 3．工作原理-------------------------------------------------------------------5 4．结构外观-------------------------------------------------------------------7 5．使用方法-------------------------------------------------------------------7 6．一般维修-------------------------------------------------------------------8 7．成套性-------------------------------------------------------------------8 8．储存-------------------------------------------------------------------9 9．质量保证-------------------------------------------------------------------92一、概述DH1718D（E数显）双路稳压稳流（CC/CV）跟踪电源是实验室通用电源。
具有恒压、恒流工作功能，且这两种模式可随负载变化而进行自动转换。
北京大华无线电仪器厂 DH-1716型直流稳压稳流电源 说明书
DH1716型直流稳压稳流电源技术说明书（DH系列电源产品通过2000版ISO9000认证）北京大华无线电仪器厂2010-01-081、概况2、技术特性3、工作原理4、使用操作说明5、维护修理6、成套型7、质量保证检测指标无论电源从前面板还是后面板端口输出，检测恒压指标时，请将检测线联接后面板+S，-S接线端子（见SJ2811，2-87标准）。
注意：本产品采用智能风机，温度低于设定值时风机不转。
1、概述DH1716型是具有恒压（CV）、恒流（CC）自动切换工作模式的中功率单路稳压稳流直流电源。
为提高电源的可靠性，应用了相位控制电路，输出端设计有过压保护电路，机内有过温保护继电器、智能风机。
本电源具有主从串联、并联、电压遥控、电压信号回读、电流信号回读、外控通断等功能。
是一种理想的直流稳压电源。
本产品可广泛用于实验室及工业控制等多种场合。
外形图（图一）2、技术特性2.1 产品规格：DH1716-2D DH1716-3D DH1716-4D DH1716-5D 输出电压调节范围0~20.5V 0~20.5V 0~36V 0~62V输出电压控制范围0~20V 0~20V 0~35V 0~60V 输出电流调节范围0~50.5A 0~30.5A 0~20.5A 0~12.2A 输出电流控制范围0~50A 0~30A 0~20A 0~12ADH1716-6DDH1716-7A输出电压调节范围0~103V 0~36V输出电压控制范围0~100V 0~35V输出电流调节范围0~7.2A 0~30.5A输出电流控制范围0~7A 0~30A2.2 性能指标：（按额定值计算）2.2.1 恒压工作时：源效应：0.005%+1mV 负载效应：0.005%+2mV周期与随机偏移电压（PARD）：1mV（rms）；DH1716—6型：2mV（rms）。
2.2.2 恒流工作时：源效应：0.005%+10mA 负载效应：0.005%+10mA周期与随机偏移电流（PARD）：20mA（rms）2.2.3允许两台同类产品串联使用2.2.4允许两台同类产品并联使用2.2.5保证负载端电压准确度的使用方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
4.使用方法
4．1 使用方法 4.1.1 左、右两边的按键为左、右路仪表输出/预置功能选择，按下时该路有输出电压， 否则该路无输出电压。 4.1.2 中间按键是跟踪/常态选择开关，将左路输出负端至右路输出正端之间加一短接片， 按下此键后，开启电源开关，整机即工作在主--从跟踪状态。跟踪时，从路的跟踪量值可 调节，由从路的电压调节电位器进行调节。 4.1.3 输出电压的调节、输出电流的调节亦在预置时进行。 4.1.4 开机预热 30 分钟。 4．2 接地法 4.2.1 本电源的接地原理图 5—1
图二表示了与负载线有关的工作点以及工作范围，预置输出电压为 10V，限定电流为 2A：当无负载时工作点在A点，当RL＝10 欧姆时工作点在B点，当RL＝5 欧姆时工作点在 C点，如果负载电阻从R＝5 欧姆减少至 2.5 欧姆时工作点从C点移至D点，仪器从恒压区换 至恒流区工作，C点由于更换模式而称为交叉点。当负载电阻RL＝2.5 欧姆时，输出电压为 I0·RL＝2×2.5＝5V 2.4 CC／CV 转换――恒流模式转入恒压模式
3A 37V
3.15A
DH1718E-5 35V－5A
3A 37V
5.25A
DH1718E-6 35V－10A
10A 37V
10.5A
5.10.1 无电压输出：
（1）输助电源±15V 不工作
（2）输出开关未接通
8
5.10.2 输出电压调不上去 （1）恒流点调得太小应旋大 （2）输出短路 （3）印制板上 1V3 或 1V4 有坏的或印制板上有虚焊。
控制电路：是一种可调基准电压发生器。输出电流及电压是依靠调节基准电压来实现 的。
方 框 图（一） 2.1 恒压部分工作说明：
控制电路输出的基准电压加到 CV 误差放大器负输入端，从电压取样电阻上取得的误 差电压加到 CV 差放的正输入端，两个电压进行比较后的误差信号，通过门电路再经放大 后加到调整管基极，改变调整管基极电流，从而得到一个稳定的输出电压。
在接通负载大约 20 分钟后，调节电流表上的 M+或 M-使数字表指示与标准电流表指示相
同的电流。
5.7 预置电流指示的校准
本校准是用于当输出开关切断时对预置电流指示的校准。
（1） 接通输出开关，调节输出电流至各型最大输出电流。
（2）切断输出开关，调节印制板上的电位器 RV4，使数字表头指示相同的电流。
调节电流（C.C）电位器按照需要给以预置电流值；减小负载电阻，输出电流增加， 当输出电流达到预置的恒流值时输出电压减小，在恒流模式工作时，即使负载电阻减少至 零（输出短路情况）其输出电流也不会增加，始终保持在预置值上，这就是说：本仪器能
4
够从恒压模式自动转换至恒流模式以保护负载不至于过流。是自动 CV／CC 交叉系统电 源。
5.仪器的维修
5.1 检查：仪器经正常的周期性检查，使其在一段时期内保持初期性能。 5.2 去尘土及油污等清洁处理。
面板有油污，可用棉布沾中性肥皂水轻轻擦掉，然后用干抹布揩净，机内尘土需打开 机箱用压缩空气或真空清洁器来清除，在处理数字电表上尘土时尤其要小心，要经常保持 清洁。 5.3 调节及表头校准
指示仪表精度 （数显表精度）
温度范围
可靠性 MTBF
电压 电流 工作温度 储存温度
2.5 级（±1%+6 个字） 2.5 级（±2%+10 个字）
00C～＋400C 00C～＋450C ＞5000 小时
冷却方式
智能风机
智能风机
智能风机
体积（mm） 重量（Kg）
370×210×133（2-4 型） 460×210×133（5 型） 460×235×170（6 型）
5
3.结构特征
3.1 前面板 DH1718E 型仪器的前面板左右对称，上方有四块数字表，数字表下面的按键开关包括输出 开关及跟踪/常态选择开关；在面板中间一排四个旋钮分别为各路的电压调节电位器，各 路的电流调节电位器，仪器下部各有一对输出接线柱及接地螺钉并配有接地的短接片，当 需要“＋”或“－”接地时可接通短接片。
周期及随机偏差
CV
1mV
PARD （rms）
CC
1mA
CV
相互效应
CC
1mV
1mV
2mV
2mV
1mA
5mA
5mA
20mA
5×10－4 + 2mV
10mA
时间漂移 跟踪误差
200mV（200C±20C，8h）（在相同负载情况下预热 30min）
5×10－3±2mV（校准满度后）
瞬态恢复时间
100mV ; 50μS
RV1：最大电压调节电位器 RV2：最大电流调节电位器 RV3：预置电压指示精度调节电位器 RV4：预置电流指示精度调节电位器 RV5：电流表零点调节电位器
7
5.4 校准输出电压
按下输出开关，在输出孔接上数字电压表，调节电压表上的 M+或 M-，使显示一致。
5.5 预置电压指示的校准
本校准是用于当输出开关切断时对预置电压指示的校准。
器规定的最大电流值I0（max）（见表 2）。
表2
调节
型号
DH1718E-2 DH1718E-3 35V－2A 70V－1.5A
标示安培计I1
2A
1.5A
最大可变恒压范围的
调节E0（max）
37V
73V
最大可变电流范围的
调节I0（max）
2.1A
1.6A
5.10 仪器可能出现的故障及原因
DH1718E-4 35V－3A
DH1718D（E）
机外壳
火
GND
地
零
GND
图 5-1 用户可根据自己的使用情况将本电源接地或接入自己的系统地电位。 4.2.2 串联工作或串联主从跟踪工作时，两路的四个输出端子原则上只允许有一个端子与 机壳地相连。 4.2.3 接地的益处在于安全以及进一步减小输出纹波和接地电位差造成的有害的杂波干 扰及 50Hz 干扰。
约 12
约 17
约 22.5
DH1718G固定电源（5V/3A）技术指标 输 出 电 压 ： 5V±0.2V 输 出 电 流 ： ≥ 3A（ 过 流 自 恢 复 ） 源 效 应 ： 5×10－ 3+ 5mV 负载 效应：5×10－ 2 纹 波：5mV（rms）
3
2.工作原理
本电源的特点是恒压电路把输出的电压信号，恒流电路把输出的电流信号一起送到门 电路，根据负载需要使电源确定应处于恒压或恒流状态工作。稳压，稳流自动切换解决了 稳压电源的过流保护及稳流电源的过压保护问题。
5.10.3 工作不稳定 （1）辅助电源±15V 工作不稳定 （2）印制板上V3或V4工作不正常
5.11 仪器正常工作电压 测量时以输出正端为参考点
5.11.1 辅助电源电压：±15V 5.11.2 印制板中各检测点电压：
V＝5V REFV＝0～－10V REFC＝0～－10V CCAMP＝0～－10V; 稳压工作时：C.V＝6～10V
5.8 最大可变恒压范围的调节
（1）接通输出开关
（2）将电位器顺时针旋至极限位置，调节电位器RV1 使输出电压达到仪器规定的最
大调压E0（见表 2）。 5.9 最大可变恒流范围的调节
（1）在输出端接一个精度约为 0.5％的电流表。
（2）电流调节电位器旋钮顺时针旋至极限位置，调节电位器RV2 使输出电流达到仪
本电源还具有主、从路电压跟踪功能。左 边 为 主 路 ，右 边 为 从 路 ，在 跟踪状态下，从路的输出电压随主路而变化（变化量可调节从路的 电 压 调 节 电 位 器 ）。这 对 于 需 要 对 称 且 可 调 双 极 性 电 源 的 场 合 特 别 适 用。
DH1718G 直流稳压电源是在 DH 1718E 两路可调电源基础上增加 一 路 固 定（ 5V/3A）电 源 组 成 。其 可 调 部 分 的 功 能 、性 能 指 标 同 DH1718E 系列相应型号。
（1）接通输出开关，调节输出电压至各型最大输出电压。
（2）切断输出开关，调节印制板上的电位器 RV3，使数字表头指示相同的电压。
5.6 电流表的校对
（1）将 A 钮按下，切断输出开关。
（2）调节电位器 RV5 使数字表读数为 0A。
（3）将一台精度优于千分之二级的电流表与负载串联接至输出端并接通输出开关，
DH1718E（G） 系列直流双路稳压稳流电源
技术说明书
（DH 系列电源产品通过 2000 版 ISO9000 认证）
北京大华无线电仪器厂
目录
概述…………………………………………………………………….2 1. 工作特性……………………………………………………………3 2. 工作原理……………………………………………………………4 3. 结构特征……………………………………………………………6 4. 使用方法……………………………………………………………6 5. 仪器的维修……………………………………………………….10 6. 成套性…………………………………………………………….12 7. 储存……………………………………………………………….13 8. 质量保证………………………………………………………….13
调节电压（C.V）调节电位器按照需要的值给以预置，当输出电压达到预置的恒压值 时，输出电流减小。
（图二） 当输出电流为 2A，负载电阻为 0 欧姆时，工作点在 E 点；当负载电阻增加至 2.5 欧姆 时，其工作点从 E 点移至 D 点；当负载电阻增加至 5 欧姆时，工作点从 D 点移至 C 点； 当负载电阻进一步增加至 10 欧姆时，其工作点从 C 点移至 B 点，此时仪器转入恒压模式 范筹，当负载电阻继续增大至开路，其工作点从 B 点移至 A 点，总之在负载上所加的电压 下会高于预置电压，为了保护负载仪器自动由恒流模式转向恒压模式工作，C 点为交叉点。 2.5 输出开关电路 本仪器设有专门的输出开关，在未按下此开关以前可以预调所需的输出电压和电流， 调好后再按此开关，即有输出。此开关为非接触电气型，不会产生机械打火，因而保护用 户电路安全。 2.6 数字显示 采用 LED 数码管作显示的数字面板表。 显示器会产生一或二个数字的闪烁，这不是输出中的波形或噪声引起的。它是由 A／ D 变换器的数字化特性引起的。 在无输入电压时显示可调节零位。 工作电压 5V，输入灵敏度为 DC±99.9mV 满度。
