天圆地方

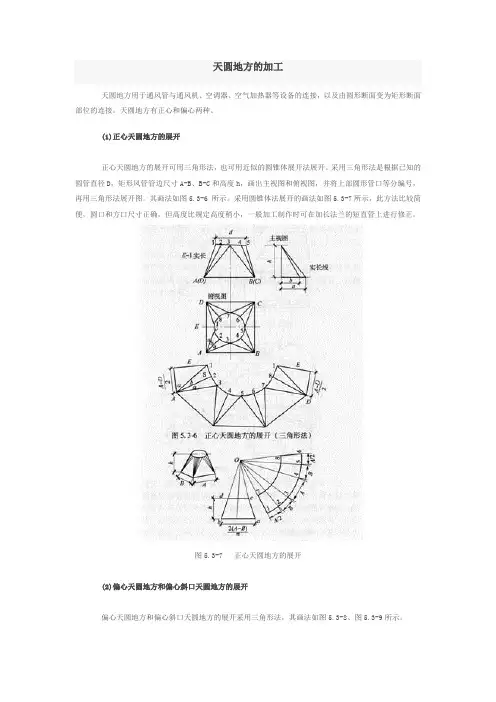

天圆地方的加工
天圆地方用于通风管与通风机、空调器、空气加热器等设备的连接，以及由圆形断面变为矩形断面部位的连接。

天圆地方有正心和偏心两种。

(1)正心天圆地方的展开
正心天圆地方的展开可用三角形法，也可用近似的圆锥体展开法展开。

采用三角形法是根据已知的圆管直径D，矩形风管管边尺寸A-B、B-C和高度h，画出主视图和俯视图，并将上部圆形管口等分编号，再用三角形法展开图。

其画法如图5.3-6 所示。

采用圆锥体法展开的画法如图5.3-7所示，此方法比较简便，圆口和方口尺寸正确，但高度比规定高度稍小，一般加工制作时可在加长法兰的短直管上进行修正。

图5.3-7 正心天圆地方的展开
(2)偏心天圆地方和偏心斜口天圆地方的展开
偏心天圆地方和偏心斜口天圆地方的展开采用三角形法，其画法如图5.3-8、图5.3-9所示。

(3)天圆地方展开后，应放出咬口量和法兰留量
天圆地方咬口折边后，应在工作台的槽钢边上凸起相应的棱线，然后再把，咬口勾挂、打实。

最后，找圆、平整。

相关链接：
∙弯头制作
∙来回弯制作
∙三通制作
∙法兰制作方法
∙风管与法兰的组装
防水材料
防水卷材
防水涂料
堵漏密封材料
刚性防水材料防水原材料。

展开图画法

展开图画法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

solidworks圆顶方底(天圆地方)钣金建模绘制

solidworks圆顶方底（天圆地方）钣金建模绘制在solidworks进行机械设计时，会遇到钣金件的圆顶方底（天圆地方）。

因要进行数控直接加工，为方便设计和直接出钣金加工图，因此要将其绘制成钣金件，以便展开出图。

工具/原料solidworks软件方法/步骤1打开solidworks软件，进入零件建模环境。

2在上视基准面绘制如下草图（注：1、须将草图断开（1mm为例），否则不能进行钣金放样折弯；2、草图一定不能出现直角，否则不能进行钣金放样折弯，需绘制圆角）。

绘制完成后退出草图。

3建立参考基准面：点击参考几何体，选择上视基准面，距离输入80mm。

4点击参考基准面1进行如下草图绘制。

（注：圆形要与下面方形开口方向一致，且开口大小相同）5选择钣金下面的放样折弯命令，依次选择草图1和草图2，并注意下面的厚度值（注：值要小于之前方底的圆角值才行）。

确定退出完成圆顶方底建模。

6点击展开命令可将其展开（再次单击展开即可恢复原状），在展开平面上点击右键出现如下图所示的菜单，选择输出到DXF/DWG即可直接生成数控加工的图纸。

END注意事项要绘制圆顶方底成功，一定要注意前面注内的内容。

如何绘制天圆地方的展开图作者：叮当发布时间：2013-02-17 浏览：38539“天圆地方”是钣金工程中的常用件，其模型如下图所示。

第一个图为偏心式天圆地方，第二个图为常规的天圆地方。

以往下料前都是通过手工的放样来绘制展开图，工作量大，工作效率低。

对于常规的天圆地方手工绘制还可以，对于偏心式天圆地方，手工绘制就显得十分复杂。

为了提高生产效率，减少劳动强度，我们采用了solidworks 三维软件绘制。

实践证明，利用该软件制作的天圆地方的展开模板不仅尺寸精准，而且方法简单、易操作。

2 具体步骤现以较复杂的偏心式天圆地方的模板制作为例简述该方法。

具体过程如下：第一步，画天圆地方的圆。

在SolidWorks里新建一个零件草图，并在左侧设计树里右键单击前视基准面，并选择菜单里的正视于图标如下图所示：然后在绘图区域中绘制如下图所示的天圆地方的圆，圆的半径为R （这里我们取80）。

(完整版)钣金放样及实用手册

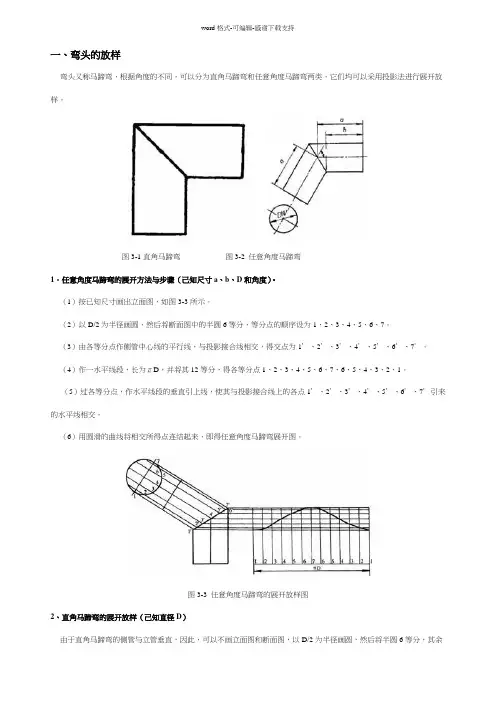

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
