中国婺剧院工程室外大平台抵抗温度应力无粘结预应力
无粘结预应力加筋技术的应用
无粘结预应力加筋技术的应用发表时间：2018-08-22T17:01:22.233Z 来源：《防护工程》2018年第8期作者：郭浩强王羿童曹磊李悦史佳程[导读] 无粘结预应力加筋技术可以提高工程的抗剪强度、增加承载力、减小结构变形，已被广泛应用于各大工程。
徐州工程学院江苏徐州 2210001.无粘结预应力加筋技术在整治滑坡中的应用近几年，滑坡整治的工程中不断应用了无粘结预应力加筋技术，为了保证抗滑的效果，一些新型的抗滑结构应用而生[1]。
最常见的有抗滑桩和预应力锚索，这两种结构将主动约束与被动约束相结合，充分发挥了挡体与预应力筋的支撑能力，能够对坚硬土、半岩石土、岩石类土、松散土产生很好的防滑作用，而且较高的机械化程度高保证了施工的效率。
近年来，我国在此方面技术的日趋提高，先进的材料、器具层出不断，预应力锚索和土体抗滑桩在滑坡治理中得到普遍应用。
2003年春，广西省南宁至坛洛的某段高速公路，经暴雨冲刷，边坡产生了变形，导致边坡发生滑动，坡面的结构也发生了变化，表面被破坏，出现了较多裂缝。
进行治理时，运用了抗滑桩与预应力锚索技术，在稳定层固定桩身，在预应力锚索的作用下，抗滑桩主动约束与被动约束相结合，极大的减小了桩身截面尺寸和配筋量[2]。
无粘结预应力加筋技术在整治滑坡方面，经济效益和处理效果更加明显，是未来滑坡挡壁整治的一种趋势。
2.无粘结预应力加筋技术在土工格栅工程中的应用将无粘结预应力技术运用到土工格栅工程之中，所建成的工程结构牢固、抗拉、有柔性，增加了土体的稳定程度，且施工成本较低，经济效益显著。
目前该技术已得到社会的认可并在各大土工格栅工程中使用。
上填筑路堤时，路基一旦失稳，产生的后果将不堪设想。
填土具有巨大的荷载作用，地基易产生不同程度的沉降，路面结构很容易受到破坏，行车安全无法保证。
针对此问题，采用无粘结预应力土工格栅加筋技术可以有效维持地基表面约束状况，有效预防地基失稳，增加边坡的稳定性，从而提高地基的承载力。

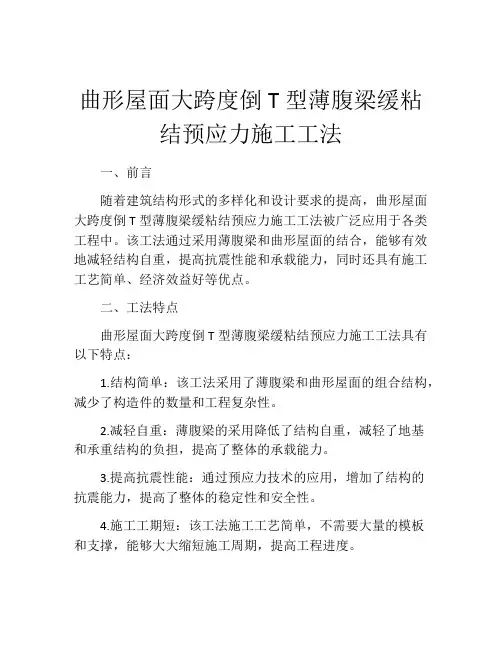

曲形屋面大跨度倒T型薄腹梁缓粘结预应力施工工法(2)
曲形屋面大跨度倒T型薄腹梁缓粘结预应力施工工法一、前言随着建筑结构形式的多样化和设计要求的提高，曲形屋面大跨度倒T型薄腹梁缓粘结预应力施工工法被广泛应用于各类工程中。
该工法通过采用薄腹梁和曲形屋面的结合，能够有效地减轻结构自重，提高抗震性能和承载能力，同时还具有施工工艺简单、经济效益好等优点。
二、工法特点曲形屋面大跨度倒T型薄腹梁缓粘结预应力施工工法具有以下特点：1.结构简单：该工法采用了薄腹梁和曲形屋面的组合结构，减少了构造件的数量和工程复杂性。
2.减轻自重：薄腹梁的采用降低了结构自重，减轻了地基和承重结构的负担，提高了整体的承载能力。
3.提高抗震性能：通过预应力技术的应用，增加了结构的抗震能力，提高了整体的稳定性和安全性。
4.施工工期短：该工法施工工艺简单，不需要大量的模板和支撑，能够大大缩短施工周期，提高工程进度。
5.经济效益好：该工法采用的材料和施工方式较为简单，施工成本相对较低，同时还可节省土地使用，提高了利用效率。
三、适应范围曲形屋面大跨度倒T型薄腹梁缓粘结预应力施工工法适用于各类大跨度建筑工程，特别适用于展览馆、剧场、体育场馆等需要提供大空间的建筑。
四、工艺原理曲形屋面大跨度倒T型薄腹梁缓粘结预应力施工工法通过在施工过程中采取一系列的技术措施，使施工工法与实际工程保持密切联系。
首先，根据设计要求，确定曲形屋面的形状和大小。
然后，在预应力系统的设计中考虑了曲形屋面的各个部分的荷载和变形情况，确定了合理的预应力设计方案。
接下来，根据设计方案制定施工工艺，并安排施工队伍和机具设备，明确每个施工阶段的任务和要求。
在实际施工中，按照施工工艺的要求，先进行基础的施工和薄腹梁的浇筑。
然后，安装预应力系统，在曲形屋面的上部进行施工，通过钢束预拉力，使曲形屋面产生预应力效应。
五、施工工艺1.基础施工：按照设计要求进行基础开挖和地基处理，确保基础的牢固和稳定。
2.薄腹梁施工：根据设计要求进行薄腹梁的制作和浇筑，注意施工质量和尺寸精度。
浅谈无粘结预应力大板设计 林杰文
浅谈无粘结预应力大板设计林杰文发表时间：2018-04-20T11:44:01.540Z 来源：《基层建设》2017年第35期作者：林杰文[导读] 一些规整布局的建筑亦很适合做预应力大板，如：学校教学楼、集体宿舍、办公楼等，由于房间内没有次梁，增加力净空，令人有更宽敞的空间感，或者能改矮层高，增加经济性指标。
中山市小榄镇建筑设计院预应力混凝土结构因其在改善受力构件的挠度、裂缝方面比一般的钢筋混凝土构件要强得多，所以被大量应用到桥梁、大跨度结构、长悬臂等混凝土结构中。
随着时代的发展，人们对建筑的要求越来越高，普通的梁板结构体系有时候很难满足建筑物功能及空间上的要求，这时候就要采用其它的结构形式去实现建筑的要求，预应力大板结构就是其中的一种重要结构形式。
在高档商品房中采用预应力大板结构，由于没有次梁，户内隔墙在符合设计荷载的条件下可以任意布置，能满足不同业主对功能空间的不同要求。
另外，一些规整布局的建筑亦很适合做预应力大板，如：学校教学楼、集体宿舍、办公楼等，由于房间内没有次梁，增加力净空，令人有更宽敞的空间感，或者能改矮层高，增加经济性指标。
后张预应力技术主要有两种：有粘结与无粘结。
顾名思义，有粘结技术就是预应力筋张拉后再灌水泥浆，把其与构件混凝土粘结在一起；无粘结技术就是预应力筋只在构件两端固定，在构件内部是没粘结可以滑动的。
有粘结预应力在可靠度上要比无粘结的高；无粘结预应力比有粘结的施工方便，造价底，布筋灵活。
混凝土工程中，预应力大板一般采用无粘结预应力技术。
设计预应力混凝土板一般按以下几个步骤进行： 1.确定板厚根据《无粘结预应力混凝土结构技术规程》JGJ 92-2016（以下简称《规程》）表5.1.1板跨高比可按下：单向板，连续跨40～45简支35～40；周边支承双向板，连续跨45～50简支40～45。
荷载大的取低值，荷载小的取高值，计算后再根据配筋值进行适当调整。
当有工程实践经验并验算符合设计要求时，可不受5.1.1表限制。
[天津]大剧院工程有粘结预应力技术应用
![[天津]大剧院工程有粘结预应力技术应用](https://img.taocdn.com/s3/m/759b9205f6ec4afe04a1b0717fd5360cba1a8df8.png)
有粘结预应力技术本预应力工程位于大剧院1区（音乐厅）、3区（综艺剧场）两部分的三层、四层结构梁处，采用后张有粘结预应力技术。
1区（音乐厅）三层预应力梁平面布置示意图1区（音乐厅）四层预应力梁平面布置示意图3区（综艺剧场）三层预应力梁平面布置示意图3区（综艺剧场）四层预应力梁平面布置示意图主要材料：①、钢材：预应力筋采用15.2mm，极限强度标准值为1860MPa的低松弛预应力钢绞线。
②、锚具：张拉端采用QM15-5/7/8群锚、I类，固定端采用15.2挤压锚、I类。
③、波纹管：壁厚为3.0mm的镀锌波纹管。
④.①、有粘结预应力筋制作④.①.①在预应力筋制作（组装）时，采用机械切割。
在预应力筋旁边或对其它部件进行气割或焊接时，应防止预应力筋受焊接火花或接地电流的影响。
④.①.②预应力筋下料应在车间内进行。
下料长度应采用钢尺丈量，使用砂轮或专用切筋器切断。
④.①.③钢绞线挤压锚具挤压前，在钢绞线端头安装异型钢丝衬套或挤压套，并在挤压套外面涂润滑油，钢绞线、挤压模和活塞杆应在同一轴心线上。
液压挤压机的压力表读数按生产厂提供的参数控制，钢绞线端头应露出成型后挤压锚具外端。
挤压锚具应与锚垫板固定可靠。
④.②有粘结预应力孔道成型④.②.①后张预应力孔道成型，宜采用预埋管法。
④.②.②镀锌波纹管的连接，可采用大一号同型号波纹管作为接头管。
接头管的长度：管径为40-60mm时，不小于200mm；管径为65-80mm时，不小于250mm；管径为80-100mm时，不小于300mm。
接头管两端应采用胶带密封，不得漏浆。
④.②.③镀锌波纹管安装前，应按设计要求在箍筋上标出预应力筋的曲线坐标位置，点焊φ12-14钢筋点位，间距1m。
波纹管安装时接头位置应错开。
波纹管安装后，必须用铁丝与支托钢筋扎牢。
④.②.④灌浆孔（泌浆孔）与波纹管的连接是波纹管上洞，覆盖海绵垫片和塑料弧形压板并用铁丝扎牢，用φ32*2铁管插在接口上并将其引至构件顶面以上400-500mm。
5 无粘结、有粘结预应力成套技术技术总结
无粘结、有粘结预应力成套技术技术总结一、11米超长悬挑弧形预应力看台和超长预应力柱施工信阳市百花之声新建工程由1、2、3、4、5个建筑区及相互间联系廊组成，最高为四层，设计一层地下室，总建筑面积约51580平方米，其中地上部分约47000平方米，地下部分约4580平方米。
工程中大量采用预应力钢筋混凝土结构，其中在3区有4根并列在一排的预应力柱，采用1孔8束直径15.2的无粘结钢绞线作为预应力钢筋，钢绞线抗拉强度标准值fpk＝1860N/m2。
固定端位于地下室基础承台内，柱内预应力钢筋从标高-5.75米~15.60米，总高度为21.35米。
跨越4个楼层。
其上部为观众厅2楼池座，池座最大悬挑长度为11.1米，采用有粘结预应力桁架结构。
（图1）平面图剖面示意图图1 工程简介1.工程技术难点：（1）柱中的非预应力钢筋可以采用直螺纹连接接长，预应力钢筋必须一次性下料，不允许焊接或搭接。
由于柱高21.35米，要跨越4个楼层，无法一次浇筑，在施工过程中如何对剩余预应力钢筋进行固定是一大施工难题。
（2）预应力桁架节点钢筋密集，又要穿预应力钢筋，预埋波纹管，钢筋交叉纵横，预留和预埋难度都很大。
（3）桁架及弧形看台梁、斜梁、柱、弧形楼板相互交叉，模板加工和配置如何保证结构几何尺寸的准确性，也是施工面临的一大难题。
（4）500×2000预应力梁和桁架正交，张拉顺序不当将造成应力不均匀释放，引起不必要的裂缝。
同时又属高大模板支撑。
2.超长预应力柱预应力的固定对于超长预应力柱预应力钢筋的固定，项目部通过网上查询万方科技数据系统、维普信息资源系统，以及查询图书馆、资料室相关资料，仅获得一份类似可借鉴的资料《有粘结预应力混凝土大斜柱的施工》，该文介绍为广东佛山一大型体育场工程，有40根预应力大斜柱，措施上主要采用分段施工、分段处理，用角钢对普通钢筋进行等强代换，并加以支撑形成固定支架固定预应力筋，于此同时充分利用脚手架提供的作业面，为预应力穿束提供条件。
中庭大跨度预应力梁施工安全保证措施
中庭大跨度预应力梁施工安全保证措施（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!中庭大跨度预应力梁施工安全保证措施认真做好安全教育和安全交底工作，现场施工负责人，下达每项施工任务时，对施工人员要专门进行有关安全方面交底，对安全工作提出具体要求。
杭州大剧院的预应力混凝土结构设计
摘要：在杭州大剧院中，大厅和左右舞台等均为大跨空间的梁．板．剪力墙结构。且大剧院的建筑设计限制了粱高和剪力
墙的厚度。为了合理设计大剧院中的后张预应力混凝土梁，避免简化模型的计算误差，应用ＡＮＳＹＳ软件对结构建立了三
维有限元模型，应用等效荷载法得到结构在预应力作用下的计算结果，再与数学规划相结合来确定预应力配筋设计，有效
ＧＵＯ Ｊｉａｎｌ，ＳＵＮ Ｂｉｎｇｎａｎｌ，ＬＯＵ Ｗｅｎｊｕａｎ‘，ＣＨＥＮ Ｚｈｏｎｇｌｉｕ２，ＺＨＯＵ Ｒｏｕｄ （１．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｈａｎｇｚｈｏｕ ３１００２７，Ｃｈｉｎａ； ２．Ｈａｎｇｚｈｏｕ Ａｒｃｈｉｔｅｃｔｕｒａｌ Ｄｅｓｉｇｎ ａｎｄ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｈａｎｇｚｈｏｕ ３ １００１２，Ｃｈｉｎａ）
‰、％可取为零。
在设计超静定预应力梁时，还应考虑与梁端固结
的剪力墙所受的附加弯矩作用。在杭州大剧院中，剪
力墙的厚度较小，剪力墙上端的弯矩也控制了预应力
设计，因此把梁的跨中截面、梁端截面、剪力墙上端作
为三个控制截面。由剪力墙上端抗弯强度的限制，又
可得到一个约束条件方程
胪一面ｚ．一厩ｘ：一顽＃，一面Ｘ４一面＊，≤Ｍ＋（１０）
计可以归结为一个数学求解过程，即求设计变量ｘ，使
得目标函数Ｖ＝Ｃｘ＝Ｍｉｎｉｍｕｍ。其中ｘ须满足式（３）、
（４）、（６）、（８）、（９）、（１０）所列的约束条件，即Ａｘｅ＜６，
且Ｊ／＞０。这是一个带不等式约束的数学规划问题，可
引入松弛变量把不等式化为等式，这个预应力设计问
题就成为线性规划的标准形式
目标函数 厂＝ｚｌＮ＋＊４Ｎ＝Ｍｉｎｉｍｕｍ
外墙预应力方案内容
目录第一节: 工程概况第二节: 本方案制依据第三节: 预应力技术施工特点及深化设计第四节: 预应力施工组织总体安排和进度安排第六节: 预应力专项施工技术措施第七节: 预应力技术资料管理及归档第八节: 确保安全生产的技术组织措施第九节: 质量措施及注意事项第十节: 确保工程质量的技术组织措施第十一节：确保工期的技术组织措施第十二节：机械设备一览表第一节：工程概况钱江世纪城人才专项用房一期一组团一标段工程采用超长钢筋砼外墙结构，其在温差、砼收缩应力作用下，容易出现裂缝，既造成质量问题也影响使用功能。
本工程针对超长外墙板混凝土结构采用无粘结预应力抗裂工艺对地下室外墙板施加预压应力，用以抵消由于温度、收缩等原因产生的拉应力，从而达到控制其裂缝的目的。
控制超长外墙结构裂缝、防止了渗漏水裂缝等情况的出现。
地下室外墙采用后张法无粘结低松弛预应力筋，结钢绞线采用公称直径Φs15.2，f ptk=1860N/mm2，由7根Φ5钢丝绞合而成的低松弛高强钢绞线无粘结钢绞线。
要求预应力筋及无粘结筋的外包材料、防腐涂料层的成分和性能均应符合《预应力混凝土用钢绞线》（GB/T5224—95）的产品标准规定。
本工程张拉端采用OVM型或QM型夹片锚，固定端采用挤压锚，所有锚具和夹具均应符合《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-92）的规定。
预应力筋的第二节：本方案编制依据本方案的编制依据下列内容：一、甲方提供的结构施工图纸二、国家规范／行业标准《混凝土结构工程施工质量验收规范》GB50204－2002；《建筑工程预应力施工规程》CECS 180:2005；《无粘结预应力混凝土结构技术规程》JGJ 92-2004；《预应力混凝土用高强度钢丝和绞线》GB/T50203-2003；《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002；《预应力筋用锚具、夹具和连接器》GB/T14370-2000；《预应力用液压千斤顶》JG/T5028-93；《建筑机械使用安全技术规程》（JGJ33-2001）；《建筑施工安全检查标准》（JGJ55-99）；《建筑工程施工质量验收统一标准》（GB50300-2001）；《预应力用电动油泵》JG/T5029-93。
超长大跨度厂房有粘结预应力梁的施工技术探讨
超长大跨度厂房有粘结预应力梁的施工技术探讨摘要：本文结合笔者多年的工作实践及工程实例，对超长大跨度厂房有粘结预应力梁的施工进行了分析探讨。
关键词：预应力钢筋混凝土；钢筋混凝土；有粘结预应力梁1、工程概况本工程是最大型的预应力钢筋混凝土结构厂房，包含了有粘结、无粘结预应力两种施工工艺：厂房共二层，首层高度为6m，二层高度为5m，柱网布置为8.25m×18m（厂房短向柱间距为8.25m）短向（8.25m）主粱采用钢筋混凝土结构，长向（18m）主粱采用有粘结预应力钢筋混凝土结构，由于车间较长，故车间楼面设计了两道后浇带，后浇带位置主梁采用无粘结预应力筋拉结，故整个楼面为无缝设计。
2、材料准备1）预应力筋。
根据设计要求，本工程有粘结及无粘结预应力筋均采用1860级高强低松弛钢绞线，直径为Φ15.24，工程用量为有粘结筋80吨、无粘结筋24.3吨。
施工单位采购了江阴华新钢缆有限公司生产的钢绞线。
钢绞线迸场后均用帐篷盖好防止日晒雨淋，且经检查均附有产品质保书及合格证。
2）张拉锚固体系。
张拉端、固定端锚具均采用OVM15-P型锚具，产地为柳州欧维姆建筑机械有限公司，且产品这场均附有产品质保书。
3）波纹管。
根据设计钢绞线束的不同选用不同直径的配套波纹管，波纹管均为柳州欧维姆建筑机械有限公司生产，进场均附有产品合格证。
4）张拉设备。
千斤顶、油泵、压力表均经计量检验部门标定后方再投入使用。
5）材料试验。
对采购的钢绞线及锚具进行抽样，制作成试件送质量监督部门检验。
检验项目包括：钢绞线抗拉试验；锚具硬度试验；锚具对钢绞线的锚固试验。
3、有粘结预应力施工本文以梁WYKL1⑥～⑨轴段为例介绍有粘结预应力施工：1）预应力筋布置图，如图1所示。
图2波纹管矢高筋布置图3）以梁模底板为准，根据图2尺寸焊接矢高筋：①矢高筋与梁箍筋必须焊牢；②梁箍筋下加水泥垫块垫稳，厚度与梁保护层要求一样，确保矢高筋高度误差小于±10mm.4）波纹管铺装：①波纹管搬运时要轻拿轻放，不得用一根绳索在当中拦腰捆扎吊起，以至造成波纹管变弯折、损坏，现场宜采用人工搬运；②波纹管的连接采用大一号同型波纹管，接头长度为200-300mm，接头两端用密封胶带封裹，防止水泥浆在此渗入管内；③将波纹管穿放在矢高筋上，并用细铁线将其固定在矢高筋上：④各种管线、孔洞、非预应力筋均要避让波纹管（即避让预应力筋束）；⑤在焊接普通钢筋时，要注意保护好波纹管；⑥对铺放好的波纹管要进行认真检查，确保波纹管垂直误差小于±10mm，水平位置对称。
大跨度无粘结预应力混凝土结构的应用：汕头中华培英学校主楼结构设计
大跨度无粘结预应力混凝土结构的应用：汕头中华培英学校主
楼结构设计
严锐彪
【期刊名称】《广东土木与建筑》
【年(卷),期】2000(000)004
【摘要】本文介绍了该工程主楼这一综合性大型公共建筑采用无粘结预应力混凝土楼盖的结构方案，结构设计及构造设计等。
实践证明，采用该种结构能更好地满足建筑结构的功能要求，施工简便快捷，具有显著的社会和经济效益。
【总页数】3页(P47-49)
【作者】严锐彪
【作者单位】广州园林建筑规划设计院
【正文语种】中文
【中图分类】TU378.04
【相关文献】
1.《无粘结预应力混凝土结构技术规程》介绍连续讲座(六)——无粘结预应力混凝土框架结构设计(一) [J], 陶学康
2.《无粘结预应力混凝土结构技术规程》介绍连续讲座(一) 《无粘结预应力混凝土结构技术规程》的主要内容和特点 [J], 陶学康
3.大跨度无粘结预应力混凝土结构的施工计算 [J], 彭人玮;杨飞
4.无粘结预应力技术在高地震烈度区高层建筑中的应用──海南“南方大厦”主楼部分预应力楼板的设计与施工 [J], 胡国治;王履爽;张传成;徐皎
5.无粘结预应力混凝土结构设计计算准则、计算方法及其构造——《无粘结预应力混凝土结构技术规程(JGJ/T92-93)》设计计算原理介绍 [J], 焦彬如;吴以莉
因版权原因，仅展示原文概要，查看原文内容请购买。
超长结构无粘结预应力技术抵抗温度应力
图十 桂林两江国际机场二层平面图
图十一 首都机场三期 GTC 首层平面图
9 首都国际机场三期 GTC 停车楼，下图为首层平面图，单向长 度以 343m，360m 等设缝。
10 北京新机场航站楼，下图为二层平面图，单向长度以缝计以 170m，195m 等设缝。
上接 （ 第 １２０ 页 ）
项目
密肋梁板
井字梁
节约量
节约金额
钢筋用量
57.9kg
76.4kg
18.5kg
83.25 元
混凝土用量 0.35m
0.46m
注：两项相加共节约 125.05 元 /m2。
0.038m
41.8 元
⑶ 柱及外墙部分： 屋 面 若 采 用 井 字 梁 板 或 十 字 梁 板 ( 下 称： 普 通 梁 板 ) 时 梁 高 为 900mm，当采用双向密肋楼盖时梁高为 600mm，其层高可减少 300mm。据统计，建筑物层高每降低 100mm 时，其造价按建筑面积 可节约 30 元 /m2，共计可节约造价为 90 元 /m。 ⑷ 模板部分： 密 肋 楼 盖 采 用 PK 定 型 模 板， 支 模 简 单 便 捷， 不 用 拆 模， 可 节 约 模 板 费 用 27 元 /m2( 根 据 08 定 额， 普 通 梁 板 按 有 梁 板 32 元 / m×1.72=55 元 /m2，密肋梁按无梁板 28 元 /m2 计算，未计入模板损 耗及拆模等费用 )。 密肋梁 PK 定型模板底部光滑平整，无需刮灰粉平，直接喷白即 可，可节约人工费用 12 元 /m。
第 4~10 个项目均为板内配置无粘结预应力筋抵抗温度应力。 结论： 以上机场航站楼和 GTC 停车楼在考虑温度应力的作用时均采用 预应力筋抵消温度应力。原因如下： 1 加配普通钢筋抵消温度应力的方法原理是普通筋参与受力变 形后才能发挥出作用。若横向构件混凝土采用 C40，混凝土的弹性模 量 Ec=3.25x104N/mm2，而普通筋 HRB400 的弹性模量 'Ecf =2.0x105N/ mm2，由于钢筋弹性模量是混凝土弹性模量的 6 倍多，很难达到理想 同时变形的状态，只有混凝土达到开裂极限强度刚一开裂或开裂后， 普通筋才产生变形参与抵抗拉应力。往往钢筋还没有参与到变形， 混凝土已经开裂。 2 以上国内各大型机场选择预应力技术来抵抗温度应力的影响 是因为预应力筋是主动受力，在混凝土达到 85%-100% 时进行张拉， 在混凝土中预先施加一个适当的压应力，在温度应力还没有发挥变 形的时候已经预压，温度应力对混凝土的变形都已抵消，普通钢筋 更加不会参与变形来抵抗温度应力了。 施加预应力可减少由于混凝土的收缩徐变和温度变化在结构中 产生的拉应力并可能使结构出现有害的贯通裂缝。在结构梁板中施 加无粘结预应力来控制结构有害裂缝的开展成了普遍的做法。以上 众多工程实例均采用预应力解决温度应力的影响，有效证明解决温 度应力施加预应力是最优方案。 建议：结构长度大于 100m 的部分配置适当数量的无粘结预应力 筋抵抗温度应力的影响，减少或避免结构开裂。
博物馆工程预应力方案
博物馆工程预应力方案内蒙古博物馆预应力工程施工方案目录1、编制依据 ........................................................................... .. (3)1.1、施工组织设计............................................................................ ................... 3 1.2、施工图纸............................................................................ ........................... 3 1.3、国家规范/行业标准 ........................................................................... .......... 3 2、工程概况 ........................................................................... .. (4)2.1、工程简介............................................................................ ........................... 4 2.2、建筑设计概况............................................................................ ................... 4 2.3、结构设计概况............................................................................ ................... 4 2.4、预应力工程概况............................................................................ ............... 5 3、施工部署 ........................................................................... .. (6)3.1、施工组织............................................................................ ........................... 6 3.2、分包单位施工组织............................................................................ ........... 6 3.3、总包单位配合工作............................................................................ ........... 6 4、施工准备工作 ........................................................................... (8)4.1、技术准备............................................................................ ........................... 8 4.2、劳动组织及劳动力计划............................................................................ ... 8 4.3、材料准备及材料计划............................................................................ ....... 9 4.4、主要施工机械准备及需用量计划............................................................. 11 5、主要施工方法 ........................................................................... . (12)5.1、预应力施工工艺流程............................................................................ ..... 12 5.2、预应力筋加工、运输、储存..................................................................... 12 5.3、预应力筋铺放............................................................................ ................. 13 5.4、预应力筋张拉............................................................................ ................. 15 5.5、无粘结预应力筋实际伸长值的精确测量方法......................................... 16 5.6、张拉后预应力筋张拉端处理..................................................................... 18 6、质量保证体系 ........................................................................... . (19)6.1、工程质量控制程序............................................................................ ......... 19 6.2、质量保证措施............................................................................ ................. 19 6.3、预应力施工中的质量控制点..................................................................... 20 7、环境保护与安全管理 ........................................................................... . (22)7.1、环境保护............................................................................ ......................... 22 7.2、安全管理............................................................................ ......................... 22 8、工期保证措施 ........................................................................... . (24)江苏省苏中建设集团股份有限公司内蒙博物馆工程项目部第1页共26页内蒙古博物馆预应力工程施工方案9、预应力施工验收和技术资料 ........................................................................... . (26)9.1、预应力专项工程施工及质量检查验收依据............................................. 26 9.2、预应力施工技术资料............................................................................ .. (26)江苏省苏中建设集团股份有限公司内蒙博物馆工程项目部第2页共26页内蒙古博物馆预应力工程施工方案1、编制依据1.1、施工组织设计《内蒙古博物馆工程施工组织设计》1.2、施工图纸内蒙古博物馆工程建筑施工图、结构施工图1.3、国家规范/行业标准预应力混凝土用钢绞线钢绞线、钢丝束无粘结预应力筋预应力筋用锚具、夹具和连接器无粘结预应力混凝土结构技术规程无粘结预应力筋用防腐润滑脂混凝土结构工程施工及验收规范 GB/T 5224-1995 JG 3006-93 GB/T 14370-93 JGJ/T 92-93 JG 3007-93 GB 50204-2002江苏省苏中建设集团股份有限公司内蒙博物馆工程项目部第3页共26页内蒙古博物馆预应力工程施工方案2、工程概况2.1、工程简介序号 1 2 3 4 5 6 项目工程名称建设地点设计单位建设单位建筑面积建筑功能内容内蒙古博物馆呼和浩特市新华东街北侧、东二环西侧北京市建筑设计研究院内蒙古自治区文化体育重点工程建设指挥部 52169�O 藏品库、展示厅、多功能厅、办公室等 2.2、建筑设计概况序号 1 2 3 4 5 6 7 项目建筑类别耐火等级抗震设防烈度屋面防水等级建筑面积建筑高度建筑层数内容一类高层一级 8度Ⅱ级 52169�O 50m 6 层 2.3、结构设计概况江苏省苏中建设集团股份有限公司内蒙博物馆工程项目部第4页共26页内蒙古博物馆预应力工程施工方案序号 1 项目主体结构形式抗震等级楼屋面结构形式剪力墙厚度基础本风压基本雪压钢筋主型钢钢板内容框架-剪力墙结构部份钢结构框架一级、剪力墙一级井字梁布置形式底层500其余400 0.55�K/�O 0.44�K/�O 序号 2 项目柱网尺寸主要柱断面尺寸主梁断面尺寸楼板厚度冻土平均深度建筑结构安全等级内容8200×7500 600×600~ 1000×1000 500×1000 120-300 1.2~1.6M 一级 3 4 5 7 911 6 8 10 12 Ⅰ级钢(HPB235)、Ⅱ级钢(HRB335) Q235C/Q345C 基础剪力墙、柱 C35C40 C35 C30 13 要材料混凝土梁、板圈梁及构造柱 2.4、预应力工程概况本工程大堂部分顶板为无粘结预应力楼板，预应力筋为?s15.24高强1860级低松弛预应力钢绞线，其标准强度fptk=1860N/mm2，预应力筋张拉控制应力?con=0.6Xfptk=1106N/mm2。
浅谈缓粘结预应力技术在厦航总部大厦中的应用
第10期（总第234期）工程应用・浅谈缓粘结预应力技术在厦航总部大厦中的应用吴守祝（厦门航空有限公司，福建厦门361000）摘要缓粘结预应力技术先进,在厦航总部大厦项目裙楼宴会厅的大跨度梁中应用，取得了较好的效益。
对项目情况进行了简单介绍，并探讨了缓粘结预应力材料选择、下料、妥装、张拉等相关技术要点。
关键词缓粘结;预应力；锚具;钢绞线;张拉;封锚0引言缓粘结预应力技术是继有粘结和无粘结预应力技术之后研发出的新型预应力技术。
在张拉适用期内预应力筋与混凝土之间能相对滑动,为无粘结；随着时间推移,粘结剂慢慢凝固直至完全固化，固化后预应力筋通过凹凸不平的外护套横肋与混凝土咬合后不能相对滑动，成为有粘结。
缓粘结是预应力筋与混凝土之间从无粘结逐渐产生粘结到有粘结的一种粘结方式。
缓粘结预应力既具有粘结预应力混凝土结构延性好、抗震性能优的特点,又避免了有粘结预应力难以保证灌浆质量和耐久性且施工复杂的缺点；同时也具有无粘结预应力施工方便、构造简单的优点，避免无粘结预应力在抗震及主要承受动荷载的结构体系中的不足。
可以说，缓粘结预应力兼具了有粘结预应力和无粘结预应力的优点,经过多年的技术研究及近些年成功工程应用的验证,可以在后张预应力混凝土结构中加快推广。
1项目简介厦航总部大厦项目位于厦门市湖里区仙岳路与环岛干道交叉口西南侧,是由厦门航空有限公司投资开发的超高层综合性建筑，占地面积21943.45m2,总建筑面积为17.4万n?。
该工程由一栋办公塔楼、一栋酒店塔楼、裙房及附属地下室组成。
办公塔楼采用全钢结构,酒店塔楼采用框架核心筒结构，裙房采用框架结构。
其中裙房三层宴会厅的空间较大，屋盖梁跨度较大,梁跨度主要有18m.24.8m.28.8m,且屋盖上为屋面景观工程，部分覆土近lm,屋面荷载大。
经综合评估后选择缓粘结预应力结构，设置对应梁截面分别为600mm x 1300mm A700mm x1300mm,800mm x1350mm A1000mm x 1400mm,800mm X2000mm、1000mm X2200mm,在梁中主要配15根、18根、30根、40根等预应力筋根数（见图l）o2缓粘结预应力筋、锚具缓粘结预应力筋的钢绞线使用最广泛的是1x7规格、公称直径15.2mm的低松弛钢绞线,其标准强度为1860MPa o 本项目亦采用此种规格,产品的张拉适用期为240d,标准固化时间为720d o锚具有单孔夹片锚具（张拉端）和挤压锚具（固定端），要图1预应力梁施工完成图求效率系数不低于0.95o3缓粘结预应力材料的运输、储存、下料（1）缓粘结预应力钢绞线在专业工厂里加工成为缓粘结预应力筋,然后出厂运输至工地现场。
浙江预应力加固施工工程(3篇)
第1篇随着我国经济的快速发展，交通运输需求日益增长，桥梁作为交通动脉的重要组成部分，其安全性和耐久性显得尤为重要。
近年来，浙江省在桥梁加固领域取得了显著成果，其中预应力加固施工技术成为一大亮点。
本文将为您介绍浙江预应力加固施工工程的相关情况。
一、背景浙江地处江南水乡，桥梁众多，其中不乏历史悠久、技术先进的桥梁。
然而，随着时间推移，部分桥梁出现了不同程度的病害，如裂缝、变形等，严重影响了桥梁的安全性和使用寿命。
为了解决这一问题，浙江省积极推进桥梁加固工程，其中预应力加固技术成为首选。
二、预应力加固施工技术1. 预应力加固原理预应力加固技术是在不改变原桥梁结构尺寸的前提下，通过施加预应力，提高桥梁的承载能力和刚度。
具体做法是在桥梁构件内部设置预应力钢筋，通过张拉设备将其拉紧，使其产生预应力。
在构件承受荷载时，预应力钢筋与原构件共同受力，从而提高桥梁的整体性能。
2. 施工流程（1）方案设计：根据桥梁病害情况，制定合理的预应力加固方案，包括加固材料、施工工艺、施工顺序等。
（2）材料准备：选择优质预应力钢筋、锚具等材料，确保施工质量。
（3）施工准备：搭建施工平台，安装张拉设备，做好安全防护措施。
（4）施工过程：按照设计方案，进行预应力钢筋的张拉、锚固、混凝土浇筑等工序。
（5）验收检测：对加固后的桥梁进行质量检测，确保加固效果。
三、浙江预应力加固施工工程案例1. 杭州钱塘江大桥杭州钱塘江大桥是我国著名的双层悬索桥，经过多年运营，部分构件出现病害。
采用预应力加固技术对桥梁进行加固，提高了其承载能力和安全性。
2. 宁波奉化大桥宁波奉化大桥是一座大型预应力混凝土连续梁桥，经过预应力加固，有效解决了桥梁裂缝、变形等问题，延长了其使用寿命。
四、总结浙江预应力加固施工工程在技术创新、质量控制、安全管理等方面取得了显著成果，为我国桥梁加固领域提供了宝贵经验。
未来，浙江省将继续加大投入，推广预应力加固技术，为我国桥梁安全与长寿贡献力量。
谈有粘结预应力大跨度梁的施工
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国婺剧院工程室外大平台抵抗温度应力无粘结预应力监理质量控制无粘结预应力混凝土技术在我国近年有了长足发展和应用，在国内的应用越来越广泛，但是由于预应力技术专业性很强，一般监理人员和业主对预应力技术的原理、施工工艺和质量控制不太熟悉，导致施工过程缺乏有效的监督，容易造成质量隐患。
为此，本文通过中国婺剧项目无粘结预应力监理过程的质量控制浅谈自己的看法。
1、工程概况中国婺剧院工程为大型乙等剧院，工程地上建筑6层，地下1层，建筑高度42.248m，用地面积9139㎡，总建筑面积28768㎡，地下室建筑面积10496㎡。
主体结构4.950周边一圈室外大平台为抵抗温度应力在原有结构基础上加设预应力结构。
本预应力采用后张法无粘结预应力，预应力钢绞线线型为直线型板中布置，在大平台不同地段有8道、4道、3道圆弧布置。
预应力筋采用фj15.24低松弛预应力钢绞线。
抗拉强度标准值为f ptk=1860N/mm2，面积为140mm2。
两端张拉，锚具采用QM15系列夹片式锚具。
张拉控制应Ócon＝0.75*1860＝1395MPa。
采用超张拉方法，张拉程序0→15%Ócon→103%Ócon→卸荷。
2、准备阶段监理质量控制2.1预应力施工专业性强，技术含量高，操作要求严，必须由具有相应资质等级的预应力专业施工单位承担。
本工程预应力施工委托具备相应资质的浙江省天和建材集团有限公司，现场监理在预应力施工前对预应力施工单位提供的企业资质证书及企业法人营业执照进行了检查。
主要查看企业资质是否符合专业施工要求。
营业执照重点查看了许可营业范围，营业执照是否按规定经过年审，是否过期等。
经检查符合工程专业施工要求。
2.2检查预应力施工企业的安全生产许可证。
2.3对浙江省天和建材集团有限公司派驻本预应力工程项目负责人、技术负责人及管理人员资格证书，上岗证进行检查，确认其符合合同和有关要求。
2.4审查了特种作业人员上岗证，主要审查预应力张拉机械操作工、焊接工、测量人员等人员的操作证和上岗证。
确保了各特种作业人员均持证上岗。
2.5审查现场预应力施工单位驻现场项目部的质量管理、技术管理和质量保证的组织结构以及各项质量管理、技术管理制度。
确保其满足工程质量、进度、安全控制要求。
2.6对预应力工程施工专项施工方案进行了审查，并提出了具体审查意见。
2.7对进场的预应力施工机械千斤顶、高压油泵、砂轮切割机、各种测量仪器和生产许可证、产品合格证、质量技术监督部门计量鉴定证等进行了检查。
特别是对其千斤顶在检查出产合格证的基础上，要求施工单位在工程使用前送交技术监督部门重新进行了校验标定，并提供专业书面的校验标定表，监理对送检过程应进行了同步见证。
3、施工阶段监理质量控制3.1材料质量控制3.1.1无粘结预应力筋原材料质量控制1、选择信誉好，质量过硬的厂家作为预应力筋的供货厂家。
经过多方选择，工程最后确定预应力筋的供货单位为。
2、为便于材料质量控制，监理要求所有预应力筋一次性见场，以减少多次分批次进场引起的材料质量波动。
3、预应力筋进场后，首先对其产品合格证、出厂检验报告等书面资料进行检查，并同现场材料进行核对，确保其出场预应力筋与书面资料一致。
4、对预应力外观质量进行检查。
现场监理人员根据规范要求重点对预应力表面质量进行全数检查。
主要看查表面是否有裂纹、小刺、机械损伤、氧化铁皮和油污等。
经检查进场的无粘结预应力筋护套光滑，无裂缝，无明显褶皱。
外观质量符合要求。
5、对预应力筋进行抽样复试。
进场预应力按60T为一个批次，不足60T另算一个批次，监理见证取样进行复检，复试合格后才同意投入本工程使用。
通过采取上述措施，确保了工程所采用的无沾结预应力筋原材料质量符合现行国家标准《预应力混凝土用钢铰线》（GB/T5224）等的规定。
3.1.2无粘结预应力筋锚具、夹具原材料控制1、工程所用锚具、夹具要求一次性进场，以减少多次分批次进场引起的材料质量波动。
2、所有锚具、夹具进场后，首先对其产品合格证、出厂检验报告等书面资料进行检查，并同现场材料进行核对，确保其出场锚具、夹具与书面资料一致。
3、对锚具、夹具外观质量进行检查。
从进场的锚具夹具以同种材料同一生产条件以1000套为一批次，每批次抽取10%作外观和尺寸检查，确保其产品质量符合产品标准和图纸规定的允许偏差，同时全数对锚具和夹具的表面污物、锈浊、机械损伤和裂纹等缺陷情况进行检查，确认其外观质量符合要求。
4、对锚具、夹具进行抽样复检。
以同种材料同一生产条件以1000套为一批次，每批次监理见证取样抽检3%进行复验，复试合格后方同意投入本工程使用。
通过采取上述措施，确保了工程所采用的锚具、夹具原材料质量符合现行国家标准《预应力筋用锚具、夹具和连接器》（GB/T14370）等的规定.3.2无粘结预应力埋设质量控制中国婺剧院4.950周边一圈室外大平台抵抗温度应力采用无粘结预应力结构，所用的预应力钢绞线线型为直线型板中布置，在大平台不同地段有8道、4道、3道圆弧布置。
故预应力筋的埋设质量直接关系到后期张拉和最终使用效果。
3.2.1无粘结预应力筋钢绞线成品制作过程质量控制1、在下料制束的施工场地，制作钢绞束半成品，在制作过程中，监理重点对无粘结预应力筋的护套质量进行监控，对护套有轻微破损者督促施工单位进行外包防水塑料胶带修补，对严重破损的严禁投入使用。
2、根据曲线长度和千斤顶的工作长度，确定钢绞束的下料长度。
在此过程中现场监理重点加强下列方面的控制。
○1钢绞线下料用电动砂轮切割机逐根切割，以保持切口平整，钢绞线切割严禁采用电弧焊切割。
○2钢绞下料后，必须每根进行编号。
○3对成束的钢绞线各根长度进行量测，确保同束中各根钢丝长度的极关不大于钢丝长度的1/5000,且不大于5mm，存在超差的必须进行处理。
3.2.2张拉端部锚垫板安装质量控制无粘筋预应力采用两端张接，采用配套螺旋筋，在张接端部承压板安装过程中监理重点做了以下控制。
1、锚垫板必面固定牢固，并于预应力垂直。
2、固定锚垫端板不应重叠，锚具与垫板应贴紧。
3、必须按图纸所示位置将锚垫板安装在端模或非预应力筋骨架上。
3.2.3无粘结预应力筋铺设监理质量控制为确保钢绞束的安装质量，监理采取下列措施来确保钢绞束的安装。
1、固定预应力筋的架立钢筋的检查。
架立钢筋与箍筋焊接牢固，架立筋顶面位置根据图纸所示的预应筋中线，距板底矢高0.08米确定。
为保证预应力筋的矢高准确，曲线顺滑，监理在安装过程中要求施工单位按照图中预力筋矢高的要求及标注的定筋位置，将定位筋焊接牢固。
2、钢绞束铺施前，监理要求施工单位按设计图纸和施工方案设置束形控制点，束形控制点数量和间距必须准确定位要求，每束钢绞束不得少于5处。
监理对束形控制点的定位质量全数进行检查。
确认其误差符合要求后方可同意进行钢绞束的安装工作。
3、端部节点安装过程中，监理重点做好了如下检查工作：○1检查预应力筋伸了锚板口长度（预留张拉长度）应满足张拉要求。
○2检查预应力筋与锚垫板口外表面是否垂直，其在承压板后是否有不小于30cm的直线段。
一旦检查发现存在问题，立即现场要求施工单位立即进行整改。
○3张拉端装上的螺栓筋是否紧贴承压板。
4、钢绞束安装完成后，对钢绞束安装进行及时隐检。
监理重点对下列内容进行检查：○1钢绞线横向是否保持平行位置，是否沿中心线平铺，严禁打S弯。
○2预应力筋根数、位置是否正确。
○3张拉端及锚固端的安装质量。
○4预应力筋弧形装偏差水尺寸不得大于小于5mm 。
○5洞口中、管线、与非预应力筋关系等是否正确。
○6无粘结筋的护套应完整，局部破损处应采用防水胶带缠绕紧密。
特别注意检查预应力是否被别的工种电焊烧伤，一旦发现，该预应力筋必须进行更换。
○7节点安装是否正确、牢固、无粘结筋及锚固端是否绑扎，密封牢固。
○8无粘结预应力筋成束布置时应采取措施保证混凝土密实并能裹住预应力筋。
预应力筋安装完成后，监理单位会同设计单位、质量检查部门对铺放质量进行了检查验收，确认合格后，同意进行砼浇筑施工。
3.3无粘结预力筋张拉阶段质量控制3.3.1张拉前监理质量控制1、混凝土强度必须达到设计混凝土立方抗压强度标准值的75%。
具体张拉时间按土建施工进度要求进行。
张拉时的混凝土必须有书面混凝土试压强度报告单。
2、对承压板、锚垫板后的砼质量进行检查，对存蜂窝或孔洞等质量缺陷在张接前必须处理完毕，但达到规定强度后方可进行张拉。
3、对施工单位的张拉机具进行标定情况进行检查。
在工程现场中，监理要求施工方相关人员及时根据标定值作出“张拉力—油压力”曲线，并计算出控制应力值相对应的油压表读数，并将其打在相应的泵顶标牌上，以便于操作与查验。
4、审核施工单位提供的张拉计算数据，主要审核了张拉控制应力和相应的张拉伸长值。
5、为确保预应力张拉质量，根据本工程分块砼浇筑的特点要求施工单位制点详细的张拉方案，明确张拉顺序，并报监理和设计单位进行审核。
方案通过后严格按方案进行预应力的张拉。
6、在审查张拉方案时监理重点对以下情况进行了审查：○1实际张拉力根据实际状况可进行103%的超张拉，当最大张拉应力不得超过国家现行标准《混凝土结构设计规范》（GB50010）的规定。
○2张拉顺序和工艺应能保证同束各根预应力筋应力均匀一致。
○3逐根逐束张拉时，必须保证各阶段不出现对结构不利的应力状态，同时宜考虑后批张拉预应力筋的产生的结构构件的弹性压缩对先批张拉预应力筋的影响，这也就是本工程在确定张拉方案时要求设计单位参与审查的原因。
3.3.2张拉过程中监理质量控制在张拉过程中，监理全过程进行了旁站，在督促施工单位严格按张拉方案进行预应力张拉外，现场监理还应做好如下工作：1、督促施工单位认真清理张拉端，不能夹带杂物张拉。
2、逐个检查锚具质量，严禁使用锈蚀锚具。
3、张拉时，必须控制给油速度，经油时间不得低于0.5min。
4、千斤顶安装位置与预应筋应在同一轴线上，并与承压板保持垂直。
5、分别记录15%张拉力、100%设计张拉力所对应的千斤顶缸长，计算出对应于加载段预应力筋伸长，回归出前15%设计张拉力对应的预应力筋的伸长，将加载时预应力筋对应伸长相加，所提之和即为实际伸长论值，测量记录要求准确到毫米。
并立即与理论计算值进行比较，如发现异常，应暂停张拉，待查明原因并采取措施后，再继续张拉。
根据有关规范张拉实际伸长值不应超过理论伸长值的±6。
6、张拉过程中应注意预应力筋断裂和滑脱问题，发生断裂和滑脱时，立即要求施工单位暂停张拉，报总监理工程师，由工程师视具体情况进行处理。
3.3.3张拉完成后监理质量控制1、预应力张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。
检查数量每检验批预应力筋的3%，且不少于5根，并同步做好记录。
