实习四三点法求产状要素和埋深

3.在地形地质图上求解产状要素的步骤与方法
1）在图上找出同一岩层面最高点（C）与最低点（D）并连线（辅助线红线）如图所示； 2）在辅助线上求出中点（A）与地形地质图上的B点相连（B点为地质界线与等高线 700米的交点）得700米高程的走向线；
3）过C点（800米）作AB的平
行线得800米走向线； 4）由高走向线向低走向线（垂直）画出倾斜线并作出矢量； 5）在高走向线上按比例尺截取高差，其截距点与低走向线垂足相连得岩层倾角； 6）用量角器度量出倾向、倾角（注利用地质图上方位为上北下南、左西右东来度量倾向）。
4.在团山矿区地形图上三点法求产状
团山矿区地形图
比例尺1：10000
O
0
L
（二）求埋藏深度 1）在团山矿区地形图上作图法求埋藏深度的过程：
团山矿区地形图上作图法求埋藏深度的原理：
3）结论： L：B'O水平距离 BD：埋藏深度数学表达式： BD= B'D- B'B 参考答案：矿层产状230º ∠15º 埋藏深度：160m-（150-125）=135m 平巷朝NE50º方向掘进，见矿的最短距离为510m 见图（橙黄色线AO线段）
构造地质 Structural Geology
实训四三点法求产状要素和埋深
一、实习要求学会用三点法求岩层产状要素，进一步掌握岩层产状要素的概念。二、实习内容（一）三点法求产状要素 1. 前提条件： 1) 三点范围内岩层产状稳定，基本为一平面 . A 2) 三点位于同一层面上，但又不在一条直线上； 3）三点的方位、相互水平距离和标高为已知，并且三点相距不太远；如图 2.基本原理： C B D B'

教你使用测井曲线

否含气，计算储层的含水饱和度和矿物成分； • 3.计算地层的泥质含量
教你使用测井曲线
补偿中子和中子伽马测井
•基本原理
中子源快中子地层介质热中子补偿中子测井（CNL ）：测量地层对中子的减速能力，测量结果主要反映地层的含氢量。
中子伽马测井（ NG ）：测量热中子被俘获而放出中子伽马射线的强度。两者均属于孔隙度测井系列。
教你使用测井曲线
2、自然伽马和自然伽马能谱测井
原理：测量井剖面自然伽马射线的强度和能谱的测井方法。
沉积岩中含有天然放射性同位素，不同岩石所含放射性同位素的数量不同，衰变时放射出的伽马射线的强弱也不同，因此自然伽马测井曲线能够反映不同教地你使用层测井曲的线岩性剖面。
2、自然伽马和自然伽马能谱测井
教你使用测井曲线
曲线应用
②划分裂缝性渗透层
对于致密岩层的破碎带或裂缝带，当声波通过时，声波能量被大量吸收而衰减，使得声波时差急速增大，有时产生周波跳跃的特征。
教你使用测井曲线
影响声速测井的几个因素 1、井径的影响。扩径段声波时差减小，使时差曲线出现假异常。 2、层厚的影响。声速测井仪对小于间距的薄地层分辨能力较差。减小间
教你使用测井曲线
②划分渗透层
曲线应用
渗透层处，两条微电极曲线出现幅度差，非渗透层处，两条曲线出现很小的幅度差。
目录
一、各条测井曲线的原理及应用二、测井曲线在油田开发中的综合应用三、测井曲线异常原因分析：四、新测井系列厚度解释偏少的原因分析
教你使用测井曲线
一、各条测井曲线的原理及应用
1.自然电位测井（SP） 2.声波时差测井（AC） 3.自然伽马（GR） 4.视电阻率测井(RT) 5.三侧向测井（LLD/LLS)

第2章埋藏史

在沉积盆地的发育过程中，连续沉积是最主要的一种地质事件，但沉积间断、大面积的抬升剥蚀也是经常发生的，特别是后期改造作用强烈的盆地更是如此。它们对沉积岩埋藏史的影响是：在间断、剥蚀活动期内，已埋藏沉积物的成岩演化、已形成的地温场特征以及沉积物的压实排水作用等都将改变原有的进程，或停止，或改变方向。
图 2- 正常压实条件下页岩中声波传播时间与深度关系示意图 (据真柄钦次， 1978) 左．欠补偿地区，右．超补偿地区
4．根据镜质体反射率(Ro)的突变求剥蚀量：镜质体反射率是目前应用最广的有机质成熟度指标。它是地温的一次函数，从而也同埋深有关。在正常情况下，Ro值随深度的变化是连续的，渐变的，但有时发生突变。出现这种异常情况的原因有多种，如沉积岩中有再循环的镜质体、岩体中有局部热源等。地层缺失也是引起Ro值不连续的原因之一。在确定了Ro值的突变是地层受剥蚀而造成的以后，即可根据剥蚀面上、下Ro值的差计算被剥蚀的厚度(如图所示)。
2．沉积速率法：使用这种方法的条件是要知道剥蚀面
或不整合界面上、下岩层的沉积速率和它们的绝对年龄。
一个不整合界面代表着一段时限，在这个时限内有某一厚度的沉积被剥蚀了。于是这段时限实际是包含了两部分，一部分是该厚度的沉积岩沉积时所用的时间，另一部分是该厚度的沉积岩被列蚀所用的时间。如果知道被剥蚀岩层的沉积速率，知道不整合上、下岩层的绝对年龄，就可以算出被剥蚀掉的沉积层厚度。在计算时，还需要作
回剥柱状图示例
正演法则恰好相反，它是先将某地层恢复到刚沉积时的状况，然后依次求出不同地质历史时期该地层的埋深和厚度，根据所算出的最后一个时间步长(现今)与目前真实的厚度、埋深间的误差去修正前些时期的计算。
这里主要介绍以正演法为基础的压实厚度校正。由于沉积物(特别是细粒沉积物)的孔隙度与深度之间保持着指数关系，而沉积物一般可近似分为两部分，即岩石颗粒骨架和孔隙。地质历史过程中岩石在经受压实作用时，岩石体积的变化主要表现为孔隙体积的变化，又因颗粒骨架材料的不可压缩性，压实前后颗粒骨架部分的体积可基本认为是恒定的。如果岩石面积一定，即可用岩石厚度的变化来表示体积的这种变化(图2— )。

用间接方法求岩层产状要素和埋藏深度

实训二用间接方法求岩层产状要素一、目的要求1．在地形地质图上求岩层产状要素。

2．用三点法求岩层产状要素。

二、实训说明1．在地形地质图上求岩层产状要素的方法此法适用于大比例尺地形地质图，但在测定范围内，岩层产状必须稳定，其求解原理如下：按走向线的定义，在图实2-1a的立体透视图中，某砂岩的上层面与100m和150m高程的两个水平面相交得I Iˊ和ⅡⅡˊ两条走向线，沿层面作它们的垂线AB为倾斜线，AB 与其水平投影AC的夹角α为岩层的倾角，CA方向为倾向。

在直角三角形ABC中，BC为两条走向线的高差。

因此，只要能作出同一层面的不同高程且相邻的两条平行的走向线，再根据其高程和水平距，即可求出岩层在该处的产状要素，其求解步骤如下（图实2-1b）：图实2-1 在地质图上求岩层产状要素（a）透视图（b）平面图（1）连接砂岩层的上层面界线与100m和150m的两条高等线的交点I、Iˊ和ⅡⅡˊ，得100m高程的走向线I、Iˊ和150m高程的走向线ⅡⅡˊ。

（2）从高的一条走向线ⅡⅡˊ上任一点C作一垂线与低的一条走向线I Iˊ交于A点，则CA代表倾向。

两走向线间高差为50m，按地质图比例尺取线段BC（BC长度相当于50m），得直角三角形ABC。

（3）用量角器量出∠BAC的角度，即为岩层倾角（α）；量出CA的方位角，即为岩层的倾向（W270°）。

2．三点法求岩层产状要素当岩层产状平缓，不易用罗盘准确测定产状时或当岩层被覆盖时，可根据层面标高资料或钻探得到的层面标高资料求岩层产状，即为三点法。

应用三点法求岩层产状的前提是：①三点要位于同一层面上，且不在一条直线上；②已知三点的位置和标高，且三点相距不宜太远；③在三点范围内，岩层面平整，产状无变化。

其具体作法如下：从图实2-2a中可以看出，只要在最高点A和最低点C间的连线上找到与中等高程的B 点等高的一点D，就可作出走向DB，过C点或A点作出与DB平行的另一高程的走向线，再根据两走向线各自的高程和水平距离，用方法1求出倾向和倾角（图实2-2b），其求解方法如下：图实2-2 三点法求岩层产状要素（a）透视图（b）平面图（1）求等高点：从最低点C作任一辅助线CS，根据A、C点间高差及B点高程，用等比例线段法将CS等分，在AC线上得到与B点等高的Dˊ点。

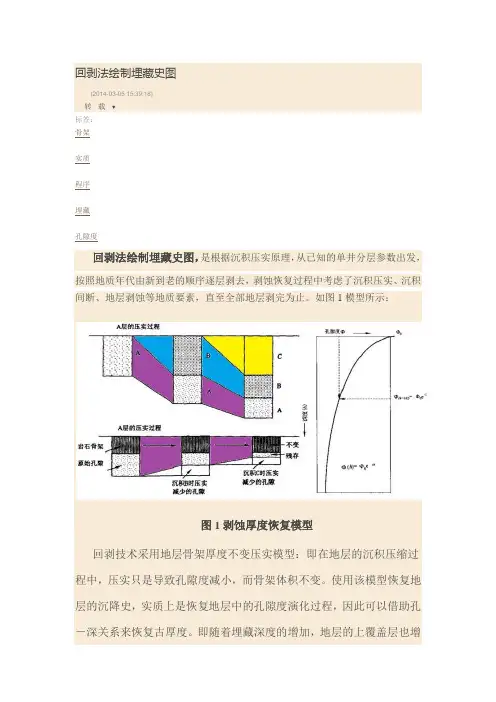

埋藏史图的制作

回剥法绘制埋藏史图(2014-03-05 15:39:18)转载▼标签：骨架实质程序埋藏孔隙度回剥法绘制埋藏史图，是根据沉积压实原理，从已知的单井分层参数出发，按照地质年代由新到老的顺序逐层剥去，剥蚀恢复过程中考虑了沉积压实、沉积间断、地层剥蚀等地质要素，直至全部地层剥完为止。

如图1模型所示：图1剥蚀厚度恢复模型回剥技术采用地层骨架厚度不变压实模型：即在地层的沉积压缩过程中，压实只是导致孔隙度减小，而骨架体积不变。

使用该模型恢复地层的沉降史，实质上是恢复地层中的孔隙度演化过程，因此可以借助孔－深关系来恢复古厚度。

即随着埋藏深度的增加，地层的上覆盖层也增加，导致孔隙度变小，体积减小。

可以假定地层的横向位置在沉降过程中不变，而仅是纵向位置变化。

因此，地层体积变小就归结为地层厚度变小。

在正常压实情况下，孔隙度和深度关系服从指数分布：（1.1）其中，Φ是深度为z时的孔隙度，Φ0为地表孔隙度，c为压实系数。

根据已知条件：地表孔隙度48%；3000米深度孔隙度14％。

将其带入到式（1.1），两个未知数列方程，可计算出压实常数:c=4.107×10-4沉积层孔隙度在受压实过程中，沉积物骨架部分的体积不变，只有孔隙部分发生变化。

如果某层深度Z1至Z2时（Z2＞Z1），层内孔隙所占体积V m为：（1.2）设地层总体积为，岩石颗粒体积为，则（1.3）纯岩石颗粒的高度H s（1.4）由公式（１.4）可以导出(1.5)首先，现今各地层的厚度（单位m）如下：450，640，970，761，1612，988，1222；并由公式（1.4）计算出各地层的骨架厚度（单位m）如下：253，415，725，626，1434，925，1172。

然后按照地质年代由新到老地逐层回剥，每剥一层把所有的地层重新计算。

当剥掉地层7时，地层6的顶界为0，其底界等于当Z1为零和H S=415m时由公式（1.5）计算得到的Z2等于711m；地层6的底界等于711m加上当Z1等于711m和H S=725m时由公式（1.5）迭代得到的Z2等于1736 m；……以此类推，成果见下表：表1 剥蚀厚度恢复数据统计表依据以上数据，可以绘出如下埋藏史图（图2)。

峰面积利用标准曲线

峰面积利用标准曲线峰面积利用标准曲线是指在地质勘探领域中常用的一种绘制地层峰面积利用率的方法。

通过绘制曲线，可以直观地分析不同地层的储层质量、储层容量以及气、油含量等参数。

在曲线上，横轴代表样品孔隙度（Porosity），纵轴代表储集系数（Saturation Height Ratio）。

样品孔隙度是指地层中的孔隙、裂缝和中型孔洞等组成部分的级别。

它是衡量岩石渗流性能的重要指标之一。

储集系数是用来衡量储层中油、气的含量。

它由地层中的流体饱和度和可动流体的体积比例而决定。

通过绘制峰面积利用标准曲线，我们可以了解不同地层的储集性能。

曲线上的每个峰代表着不同的地层。

峰的形状和高度都会受到地质构造和孔隙度的影响。

一般来说，峰越高且形状较窄的地层，具有更好的储集性能，即更有利于储层的开发和产能。

峰面积利用标准曲线的绘制过程包括采集地质样品、实验室分析和数据处理。

通过对不同地层的样品进行物理性质测试和测量，可以获取相应的孔隙度和储集系数数据。

然后，将这些数据在图表上进行绘制，并进行曲线拟合和优化，从而得到最终的峰面积利用标准曲线。

绘制峰面积利用标准曲线对于石油勘探和开发具有重要意义。

它可以帮助地质工程师和石油公司准确评估地层的储集条件，进一步指导油气勘探和生产决策。

通过分析曲线上不同峰的特征，并结合地质资料和地质模型，可以更好地预测油气储量和产能，降低勘探风险，提高开发效率。

总之，峰面积利用标准曲线是一种重要的地质勘探工具，它可以帮助我们了解地层的储集性能和储层潜力。

通过绘制曲线并进行数据分析，可以更好地指导石油勘探和开发工作，并降低风险，提高产能。

这对于石油工业的可持续发展具有重要意义。

盆地分析(3)沉降史分析

总结：盆地沉降史分析，就是从分析盆地地层层序特征和埋
藏状态人手，通过编绘反映盆地沉降特征的地层埋藏史曲线、盆地基底沉降曲线以及盆地构造沉降曲线等途径来表述（图9－l）。
二、盆地沉降量的求解
从现今地层柱回推求盆地沉降量和沉降－埋藏史曲线－－回剥法、回剥技术。需要对现今地层厚度进行三种校正：（1）去压实作用；（2）古水深校正；
沉降作用与沉积作用
沉积盆地中的沉降速率与沉积速率可以随盆地的演化而发生变化。当沉降速率大于沉积速率时，盆地的水体深度加大，表现为海侵或湖侵，形成上超的沉积层序，这时的沉积盆地也称为“ 欠补偿盆地”。当沉降速率与沉积速率处于均衡状态时，盆地水体的深度基本保持不变，盆地中的沉降－沉积中心相对稳定，成为“补偿盆地”。如果沉积盆地的沉降和沉积较长期处于补偿状态，地层剖面上看到的同一相带的沉积岩层的厚度相对较厚。当沉降速率小于沉积速率时，盆地水体逐渐变浅以致完全被沉积物充填，表现为海退或湖退，成为“过补偿盆地”。
“地层骨架厚度不变”压实模型
一般情况下，地层骨架厚度不变压实模型适用于所有岩层，但是对于某些易流动的岩层，由于差异压实可能导致地层在压实过程中出现流动变形，地层骨架厚度不变压实模型显然不合适。使用地层骨架厚度不变压实模型复原地层的埋藏史，实质上是恢复地层中的孔隙度的演化过程。因此，可以借助于孔隙度－深度的关系来恢复同一地层在不同地质时期的古厚度。
二、盆地沉降量的求解
2．岩层孔隙度的变化
孔隙度是单位体积岩层中的孔隙所占的体积大小，常用百分
数或小数表示。假设深埋地下的砂岩就是地表附近松散的沙层经过压实和成
岩作用形成的。
一般认为岩层在压实过程中孔隙度主要是随着上覆岩层的厚度的增加而减小的，而受上覆地层的负荷时间的影响较小。因此，可以根据不同深度上的同种岩石的孔隙度编制一条孔

电测深曲线类型

电测深曲线类型
电测深曲线是指在电测工作中，通过测量电压和电流的关系，来确定地下矿藏或水埋深度的方法之一。

根据测量的原理和方法的不同，电测深曲线可以分为多种类型，常见的有：
1. 等效电极法曲线：在地下杂电场条件下，通过测量电极间电位差来确定地下矿藏或水埋深度。

2. 疏导电线法曲线：利用电流由电极沿线向地下的传播特性，测量电流大小来推断地下矿藏或水埋深度。

3. 幂指数法曲线：通过测量电流和电压的关系，利用幂指数关系来推断地下矿藏或水埋深度。

4. 等距测深法曲线：在地下存在等距分布的测深电极时，通过测量电阻的变化关系来推断地下矿藏或水埋深度。

需要注意的是，电测深曲线的类型在实际应用中可能会有所不同，根据具体的测量条件和要求进行选择和使用。

勘探钻井测深曲线的制作与分析

勘探钻井测深曲线的制作与分析勘探钻井是一项复杂的工程，在石油勘探和开采过程中起着关键作用。

钻井测深曲线是勘探钻井中不可或缺的工具，用于确定井眼的位置和井孔的深度。

本文将介绍勘探钻井测深曲线的制作和分析过程。

一、测井曲线的制作测井曲线的制作是勘探钻井中的首要任务之一。

它可以通过下述几个步骤来完成。

首先，测井曲线的制作需要收集大量的数据。

这些数据包括井眼直径、井孔钻进深度、岩心样本、泥浆重量、泥浆密度等等。

这些数据是测井曲线制作的基础，它们能够提供关于地层结构和地貌的重要信息。

其次，通过测量和记录这些数据，可以利用数学和物理模型来建立测井曲线。

例如，根据井孔尺寸和泥浆密度可以计算井孔的容积。

根据钻头的进钻速度和深度，可以绘制出钻井曲线。

在绘制曲线时，还需考虑各种误差因素，如仪器偏差、数据丢失等。

最后，制作好的测井曲线需要进行校正和验证。

校正是指将曲线与实际情况进行对比，发现相应的差异和异常，并对其进行修复。

验证则是对测井曲线进行检验，确保其准确性和可靠性。

二、测井曲线的分析测井曲线的分析是勘探钻井中的关键步骤，它能够揭示地层岩性、油气含量和产能等重要信息。

下面将介绍几种常用的测井曲线分析方法。

首先，根据测井曲线的纵向变化，可以确定地层岩性。

例如，电阻率曲线能够反映不同岩石类型的电导率差异，从而确定岩性。

自然伽马曲线则用于测定地层中的放射性元素含量，从而判断地层的类型和厚度。

其次，利用测井曲线可以计算井眼直径和井孔体积。

这对勘探和开采工作具有重要意义。

根据井眼直径和井孔体积，可以计算井孔的孔隙度和渗透率，进而判断井眼周围地层的储层性质和可采储量。

此外，测井曲线还可以用于判断地层中的流体性质和含量。

例如，测井曲线中的声波传播速度可以反映地层岩石中的流体类型和流体饱和度。

通过对声波速度曲线的分析，可以判断油气的存在和产量。

最后，利用测井曲线还可以进行井控和井筒状况的监测。

例如，测井曲线中的压力曲线可以用于判断井身压力和井筒环境的稳定性，从而保证井口安全和钻井工艺的顺利进行。

盆地分析

埋藏史恢复方法：1回剥技术：由今溯古的恢复地层埋藏史的反演模拟技术。

原理：基于沉积压实原理，随着埋藏深度的增加，地层的上覆盖负载也增加，导致孔隙度变小，体积变小。

假定地层在沉降过程中横向不变，而仅是纵向变化，则地层体积变小就归结为地层厚度变小。

再根据地层的骨架厚度始终不变的假设，求取同一地层在不同时期的埋深技术思路是：各地层在保持其骨架厚度不变的条件下，从今天盆地分层现状出发，按地质年代逐层剥去，直至全部剥完为止。

适用于正常压实的地区或地层段。

应用条件：孔隙度变化是不可逆性的；同一地层（同一井点）只遭到一次剥蚀；已知剥蚀厚度、剥蚀时间；已知孔隙度随深度的变化。

2超压技术：从古到今恢复古地层压力史的正演模拟技术原理：从地表开始，计算一个地层的古超压史，同时算出相应的古厚度史，一直计算到今天。

这个古厚度史可能与实际厚度不一致，这时调整计算该地层的骨架厚度，进行第二次从古到今的计算；直至古厚度史的今天值与实际厚度吻合。

超压技术所用的关键参数是渗透率，更确切地说，是超压地层的顶界和底界的渗透率。

超压计算的数学模型包括古超压方程和古厚度方程两部分。

剥蚀厚度恢复方法：1、不连续镜质体反射率曲线图解法：在连续沉积的地层剖面中，镜质体反射率与深度的关系为一条连续的曲线；当存在较大的剥蚀面时，剥蚀面上下的反射率曲线发生不连续，根据剥蚀面上下镜质体反射率的差值可以大致估算剥蚀厚度。

2、泥岩压实曲线法：泥岩压实曲线即泥岩的声波时差（孔隙度）随深度的变化曲线在正常压实的情况下，在半对数坐标图上，时差与深度的关系成一条直线。

在无剥蚀的情况下，将正常压实趋势线外推到地表，可得到地表声波时差值t0。

3、构造横剖面法：根据未剥蚀部位地层厚度的变化趋势恢复被剥蚀部位的剥蚀厚度。

4、数值模拟法：首先假定剥蚀厚度，用数值模拟法获得埋藏史及热演化史，对比实测的热指标剖面与理论剖面，反复调整剥蚀厚度，直至二者相符，此时的剥蚀厚度即为所求的值。

p-y曲线计算方法

p-y曲线计算方法P-Y曲线是用于计算土壤-桩基互作用中桩基侧阻力的一种方法。

该曲线描述了在不同侧阻力作用下，桩身沿垂直方向上的位移变化情况。

P-Y曲线是在桩基侧阻力试验数据的基础上建立的，通过对试验数据进行拟合得到。

P-Y曲线的计算方法主要包括以下几个步骤：1.收集试验数据：为了建立P-Y曲线，首先需要收集一定数量的试验数据。

这些数据通常是通过进行桩基侧阻力试验获得的，试验过程中测量桩身沿垂直方向上的位移和加载作用下的侧力大小。

2.数据处理：收集到的试验数据需要进行处理，包括统计数据的平均值和标准差，排除异常值等。

处理完数据后，可以进行下一步的计算。

3.拟合P-Y曲线：将处理后的试验数据用数学函数进行拟合，得到P-Y曲线方程。

常用的拟合函数包括线性函数、双线性函数、抛物线函数等。

选择合适的拟合函数需要根据试验数据的特点和实际情况进行判断。

4.验证曲线：获得曲线方程后，需要进行验证以确保拟合曲线的准确性。

可以通过将计算得到的侧阻力和试验数据进行比较，判断拟合曲线的拟合度和可靠性。

5.应用曲线：获得准确的P-Y曲线后，可以将其应用于实际工程中。

通过计算得到的侧阻力分布和位移变化情况，可以评估桩基的承载能力和变位性能。

P-Y曲线的计算方法在土木工程领域中得到广泛应用。

它可以用于结构分析、土壤-结构互作用分析、桩基设计等方面。
