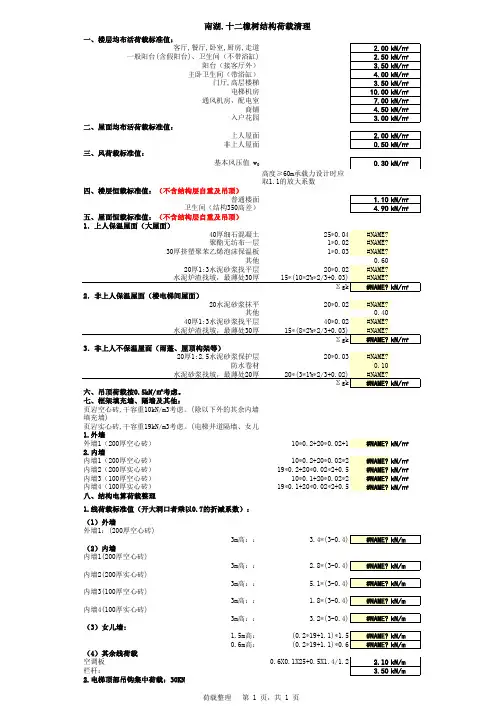

结构荷载清理

一、楼层均布活荷载标准值：客厅,餐厅,卧室,厨房,走道一般阳台(含假阳台)、卫生间（不带浴缸)阳台（接客厅外）主卧卫生间（带浴缸）门厅,高层楼梯电梯机房通风机房，配电室商铺入户花园二、屋面均布活荷载标准值：上人屋面非上人屋面三、风荷载标准值：基本风压值 w四、楼层恒载标准值：（不含结构层自重及吊顶）普通楼面卫生间（结构350高差）五、屋面恒载标准值：（不含结构层自重及吊顶）1．上人保温屋面（大屋面）40厚细石混凝土25*0.04#NAME?聚酯无纺布一层1*0.02#NAME?30厚挤塑聚苯乙烯泡沫保温板1*0.03#NAME?20水泥砂浆抹平20*0.02#NAME?七、框架填充墙、隔墙及其他：页岩空心砖,干容重10kN/m3考虑。

(除以下外的其余内墙填充墙)页岩实心砖,干容重19kN/m3考虑。

(电梯井道隔墙、女儿墙、厨卫隔墙)用水房间优先采用实心砖1.外墙外墙1（200厚空心砖）10*0.2+20*0.02+1#NAME?kN/㎡2.内墙内墙1（200厚空心砖）10*0.2+20*0.02*2#NAME?kN/㎡内墙2（200厚实心砖）19*0.2+20*0.02*2+0.5#NAME?kN/㎡内墙3（100厚空心砖）10*0.1+20*0.02*2#NAME?kN/㎡内墙4（100厚实心砖）19*0.1+20*0.02*2+0.5#NAME?kN/㎡八、结构电算荷载整理1.线荷载标准值（开大洞口者乘以0.7的折减系数）：（1）外墙外墙1：(200厚空心砖)3m高：：（2）内墙内墙1(200厚空心砖)3m高：：内墙2(200厚实心砖)3m高：：内墙3(100厚空心砖)3m高：：内墙4(100厚实心砖)3m高：：（3）女儿墙: 1.5m高：0.6m高：（4）其余线荷载空调板栏杆：2.电梯顶部吊钩集中荷载：30KN南湖.十二橡树结构荷载清理荷载整理第 1 页，共 1 页。

荷载清理

一、不上人屋面：1、C20细石混凝土抹厚30 0.03*20=0.602、合成高分子复合防水卷材0.13、粘接合成高分子底胶一道4、1：2水泥砂浆找平层30厚0.03*20=0.605、1：6水泥焦渣找坡层振捣密实表面抹光，找坡2%最薄处30厚 1.306、聚苯板保温层100厚，密度20KG/M3接缝处采用企口缝，用不干胶纸带封贴，1：3水泥砂浆加少量901胶满坐浆铺坐浆厚20 0.1*1+0.02*20=0.57、1.5厚复合防水涂料隔汽层8、现浇钢筋混凝土屋面板（0.1*25=2.5）9、板底20mm抹石膏灰0.02*20=0.40合计：3.5+板重1、30厚水泥砂浆防水层保护层0.602、防水层（SBS或APP）0.103、1:2水泥砂浆找平层20厚0.404、1:6水泥焦渣找坡2%，最薄处30厚 1.305、1:3水泥砂浆找平层20厚0.406、苯板50厚0.057、1：3水泥砂浆20厚0.408、现浇钢筋混凝土屋面板（0.08*25=2.0，0.1*25=2.50.12*25=3.0）9、板底抹灰0.40合计：3.65+板重=5.65、（6.15）、（6.65）二、新02J01第楼-12页楼401、面层（贴面砖）0.03*20= 0.62、C20细石混凝土垫层随打随抹平，加热管上皮厚度大于等于30厚0.03*24=0.723、沿外墙内侧贴20*50聚苯乙烯塑料保温层，高与垫层上皮平4、铺18号镀锌低碳钢丝网，用12号低碳钢丝与加热管绑牢（0.535）（或铺真空镀铝聚酯薄膜一层）（或铺玻璃布基铝箔贴面一层）5、30厚聚苯乙烯泡沫塑料保温层0.03*0.5=0.0156、10厚1：3水泥砂浆找平层0.01*20=0.27、现浇钢筋混凝土楼板（0.1*25=2.5）8、板底20mm抹石膏灰0.02*20=0.40合计：2.5+板重1、面层(瓷砖地面）0.722、60厚豆石混凝土 1.383、30厚苯板加盘管0.054、现浇钢筋混凝土楼板（0.08*25=2.0、0.1*25=2.5、0.12*25=3.0）5、板底抹灰0.40合计：2.55+板重=4.55、（5.05）、（5.55）三、新02J01第楼-12页楼41（卫生间）1、面层（贴面砖）0.62、20厚1：3水泥砂浆保护层0.02*20=0.43、1.5厚合成高分子涂膜防水层4、C15细石混凝土垫层随打随磨平，从门口向地漏找1%坡（无地漏不找坡），加热管上皮最薄处大于等于30厚0.04*20=0.85、沿外墙内侧贴20*50聚苯乙烯塑料保温层，高与垫层上皮平6、铺18号镀锌低碳钢丝网，用15号低碳钢丝与加热管绑牢（0.535）（或铺真空镀铝聚酯薄膜一层）（或铺玻璃布基铝箔贴面一层）7、30厚聚苯乙烯泡沫塑料保温层0.03*0.5=0.0158、10厚1：3水泥砂浆找平层0.01*20=0.29、现浇钢筋混凝土楼板（0.1*25=2.5）10、板底20mm抹石膏灰0.02*25=0.50合计：3.05（3.1）+板重四、上人屋面240砖墙砖：19*0.24=4.56 砂浆：0.04*20=0.8 合计：4.56+0.8=5.36KN/M2 120砖墙砖：19*0.12=2.28 砂浆：0.04*20=0.8 合计：2.28+0.8=3.08KN/M2 250加气块：砖：8 *0.25=2 砂浆：0.04*20=0.8 合计：2.0+0.8=2.8KN/M2 200加气块：砖：8*0.2=1.6 砂浆：0.04*20=0.8 合计：1.6+0.8=2.4KN/M2 150加气块：砖：8*0.15=1.2 砂浆：0.04*20=0.8 合计：1.2+0.8=2.0KN/M2 100加气块：砖：8*0.1=0.8 砂浆：0.04*20=0.8 合计：0.8+0.8=1.6KN/M2挑梁计算：书P108习题5.31、抗倾覆验算L1》2.2Hb=528mm X0=0.3Hb=72mm0.13L1=0.13*1700=221mm X0<0.13L1Mr=0.8Gr(l2-x0)Gr=6.08*1.16*1.7+1/2*6.08*1.7*1.7+12.2*(1.3+1.7+1.7)=107.68KNl2={6.08*2.86*1.7*1.7/2+6.08*1.16*1.7*(1.7+1.7/2)+1/2*6.08*1.7*1.7*2*2/3/2/2+12.2*(1.3+1. 7+1.7)*1.7/2}/107.68=0.997mMr=0.8*107.68*(0.997-0.072)=79.71KN.MMov=7.0*1.3*1.3+10.7*2.3*2.3/2+1.2*1.3*1.3/2=21.89KN.M2、砌体局部受压承载力验算Nl=2R=2*[1.35*(7.0+10.7+1.2)+1.4*9.52]*1.3=98.54knnrfAl=0.7*1.5*1.5*1000*1.2*0.24*0.24=108.86kn3、挑梁承载力验算Mmax=Mov Vmax=V oVmax=7.0*1.3+(10.7*1.35+9.52*1.4)*1.3=44.51KN配筋计算雨篷：抗倾覆验算Gr=(2700*4800-1200*1200+900*900)*370*22=4.5621m3*22=100.3662KNM=0.8Gr*l2=0.8*100.3662*0.37/2=14.86KN.MMov=1.0*3.0*1.2+(1.35*2.4+1.4*0.8)/2*1.2*1.2=6.74KN.MMov<M1.不上人屋面恒荷载：建筑作法(新02J01屋-7页常屋1):防水层：0.70kN/m2找平层：0.03X24=0.72kN/m2找坡层：0.10X17=1.70kN/m2 保温层：0.5X0.08=0.04kN/m2板底抹灰: 0.02X25=0.50kN/m2 小计： 3.66 kN/m2结构层: 结构板厚X25=____kN/m2合计及计算值详下表：2.卫生间楼面恒载:建筑作法(新02J01楼-12页楼41):1、面层（贴面砖） 0.03X20=0.60kN/m22、20厚1：3水泥砂浆保护层 0.02X20=0.40kN/m23、C15细石混凝土垫层随打随磨平，从门口向地漏找1%坡，加热管上皮最薄处大于等于30厚（取均厚40） 0.04X20=0.80kN/m24、沿外墙内侧贴20*50聚苯乙烯塑料保温层，高与垫层上皮平5、铺18号镀锌低碳钢丝网，用15号低碳钢丝与加热管绑牢（或铺真空镀铝聚酯薄膜一层）（或铺玻璃布基铝箔贴面一层） 0.535kN/m26、30厚聚苯乙烯泡沫塑料保温层 0.03X0.5=0.015kN/m27、10厚1：3水泥砂浆找平层 0.01X20=0.20kN/m28、板底20mm抹石膏灰 0.02X20=0.40kN/m2合计： 2.95N/m2结构层：结构板厚X25=______kN/m2合计及计算值详下表：3.楼面恒载:建筑作法(新02J01楼-12页楼40):1、面层（贴面砖） 0.03X24= 0.72 kN/m22、C20细石混凝土垫层随打随抹平，加热管上皮厚度大于等于30厚0.03X24=0.72kN/m2 3、铺18号镀锌低碳钢丝网，用12号低碳钢丝与加热管绑牢（或铺真空镀铝聚酯薄膜一层）（或铺玻璃布基铝箔贴面一层） 0.535 kN/m24、30厚聚苯乙烯泡沫塑料保温层 0.03X0.5=0.015 kN/m25、10厚1：3水泥砂浆找平层 0.01X20=0.20kN/m26、板底20mm抹石膏灰 0.02X20=0.40kN/m2合计： 2.59 kN/m2结构层：结构板厚X25=______kN/m2合计及计算值详下表：建筑作法(新02J01楼-1页楼3):20厚1:2.5水泥砂浆，压实抹光： 0.40 kN/m2水泥浆一道(内掺建筑胶)： 0.05 kN/m260厚1:6水泥焦渣垫层： 0.06X14=0.84 kN/m2合计： 1.29 kN/m2建筑作法(新02J01楼-8页楼27：60mm厚):10厚地砖楼面，干水泥擦缝： 0.01X19.8=0.198 kN/m230厚1:3干硬性水泥砂浆结合层(内掺建筑胶)：0.60 kN/m2防水层： 0.05 kN/m21:3水泥砂浆找坡（取均厚40mm） 0.80 kN/m2合计： 1.65 kN/m2建筑作法取： 1.65 kN/m2结构层：结构板厚X25=______kN/m2抹灰或吊顶: 0.20 KN/m2合计及计算值详下表：。

荷载清理

一，计算说明：1、设计规范：<建筑结构荷载规范> (GB 50009－2012)<砌体结构设计规范> (GB 50003－2011)<混凝土结构设计规范> (GB 50010－2010)<建筑抗震设计规范> (GB 50011－2010)<建筑地基基础设计规范> (GB 50007－2011)2,电算程序:PK,PMCAD,JCCAD3,荷载数据取值：1.室内楼面（客厅、卧室、书房、餐厅、室内走道）：(1)6-10厚地砖 0.01×19=0.19kN/m2(2)20mm厚水泥砂浆结合层 20×0.03=0.40kN/m2(3)60厚C15混凝土 25×0.06=1.50kN/m2(4)水泥砂浆一道、双向钢丝网片、0.2厚真空铝聚酯薄膜 0 .30kN/m2(5)30厚聚苯乙烯泡沫板（≥20kg/3m） 0.25×0.03=0.0075kN/m2(6)20厚1:2.5水泥砂浆找平 20×0.02=0.4kN/m2∑= 2.7975kN/m2，取2.8kN/m2 2.室内楼面（卫生间、厨房）：(1)6-10厚地砖 0.01×19=0 .19kN/m2(2)30mm厚水泥砂浆结合层 20×0.03=0.60kN/m2(3)60厚C15混凝土 25×0.06=1.50kN/m2(4)水泥砂浆一道、双向钢丝网片、0.2厚真空铝聚酯薄膜、1.5厚合成高分子涂膜防水层 0 .50kN/m2(5)30厚聚苯乙烯泡沫板（≥20kg/3m） 0.25×0.03=0.0075kN/m2(6)20厚1:2.5水泥砂浆找平 20×0.02=0.4kN/m2∑= 3.1975kN/m2，取3.2kN/m2 3.楼梯间：(1)6-10厚地砖 0.01×19=0 .19kN/m2(2)5厚1:2.5水泥砂浆粘结层 20×0.05=0.10kN/m2(3)20mm厚水泥砂浆结合层 20×0.02=0.40kN/m2(4)60厚CL7.5轻集料混凝土垫层 24×0.04+0.2=1.16kN/m2(5)水泥砂浆一道 0 .30kN/m2∑= 2.15kN/m2，取2.2kN/m2 4.屋面(不上人)：(1)3 mm厚SBS防水卷材 0.50kN/m2(2)20mm水泥砂浆 20×0.02=0.40kN/m2(3)1:6碎加气混凝土找2%坡，最薄处30厚 7.5×（0.030.282+）=1.16kN/m2(4)100厚XPS保温层 0.1×0.25=0.025 kN/m2(5)25厚找平层 25×0.20=0.50kN/m2∑=2.585kN/m2，取2.7kN/m2 5.屋面(上人)：(1)8-10mm厚地砖面层 0.01×19=0 .19kN/m2(2)25mm厚1:3水泥砂浆 20×0.025=0.5kN/m2(3)3厚SBS防水卷材 0.50kN/m2(4)25厚水泥砂浆找平层 0.025×20=0.5kN/m2(5) 1:6水泥焦渣找2%坡，最薄处20厚 10×（0.030.252+）=1.4kN/m2(6) 苯板保温层 0.1×0.25=0.025 kN/m2(7)2-3厚麻灰 16×0.03=0.048kN/m2∑= 3.163kN/m2，取3.2kN/m2 5.坡屋面：(1)4厚彩色油毡瓦 0.45kN/m2(2)35厚C20细石混凝土找平 26×0.035=0.91kN/m2(3)4厚SBS防水卷材 0.40kN/m2(4)100厚挤XPS 0.036kN/m2(5)2厚水泥聚合物防水涂膜层 0.5kN/m2∑= 2.296kN/m2，取2.4kN/m2240厚砌块：（0.24×19+0.02×2×20）×（3.0-0.50）=11.60 kN/m取 11.60 kN/m 屋顶造型线荷载（1600高）：取6.1kN/m女儿墙线荷（1200高）：取7.2kN/m 女儿墙线荷（坡屋面）：取10.8kN/m 活荷载：不上人屋面： 1.4KN/m2上人屋面： 2.0KN/m2楼梯间： 3.5 KN/m2卫生间（带蹲位）： 2.5（8.0） KN/m2厨房： 2.5 KN/m2走道、门厅： 2.5 KN/m2。

荷载清理

住宅部分荷载清理一、楼层均布活荷载标准值：1、住宅：办公室、会议室、棋牌室、室内活动场地 2.0 kN/m²教师、寝室、衣帽间 2.0 kN/m²阳台 2.5 kN/m²卫生间、盥洗室 2.5 kN/m²楼梯、门厅、走廊 3.5 kN/m²二、屋面均布活荷载标准值：非上人屋面0.5 kN/m²²上人屋面 2.0 kN/m²²露台、室外活动场地 3.0 kN/m²²三、风荷载标准值：基本风压值W0= 0.30 kN/m²（50年），W0= 0.20 kN/m²（10年）四、屋面恒载标准值：（不含结构层自重）1．上人屋面：40厚细石砼25x0.04=1.0 kN/m²20厚1:2.5水泥砂浆找平层20x0.02=0.4 kN/m²20厚挤塑聚苯板保温层0.25x0.02=0.005 kN/m²3.0厚SBS改性沥青防水卷材0.04 kN/m²2厚高聚物改性沥青防水涂料0.05 kN/m²25厚1：3水泥砂浆找平层20x0.025=0.50 kN/m²炉渣找坡,最薄处30厚14x(8.5x2%x0.5+0.03)=1.61 kN/m²吊顶0.5kN/m²Σqk= 4.2 kN/m²2.非上人平屋面：20厚1:2.5水泥砂浆保护层20x0.02=0.4 kN/m²20厚1:2.5水泥砂浆找平层20x0.02=0.4 kN/m²20厚挤塑聚苯板保温层0.25x0.02=0.005 kN/m²3.0厚SBS改性沥青防水卷材0.04 kN/m²2厚高聚物改性沥青防水涂料0.05 kN/m²25厚1：3水泥砂浆找平层20x0.025=0.50 kN/m²炉渣找坡,最薄处30厚14x(8.5x2%x0.5+0.03)=1.61 kN/m²吊顶0.5kN/m²Σqk= 3.6 kN/m²3.非上人坡屋面：油毡瓦0.1 kN/m²20厚1：3水泥砂浆找平层20x0.02=0.40 kN/m²20厚挤塑聚苯板保温层0.25x0.02=0.005 kN/m²3.0厚SBS改性沥青防水卷材0.04 kN/m²40厚混凝土防水层25x0.04=1.0 kN/m²2厚高聚物改性沥青防水涂料0.05 kN/m²20厚1：3水泥砂浆找平层20x0.02=0.40 kN/m²吊顶0.5kN/m²Σqk= 2.5kN/m²六、框架填充墙、隔墙及其他：女儿墙、厨卫隔墙采用页岩实心砖，干容重按19 kN/m 考虑；外墙（需要做保温的墙）、分户墙、楼梯间、设备井道、设备机房采用页岩多孔砖，干容重按16.5kN/m 考虑。

隔墙、楼地面荷载清理计算书

恒荷载标准值混凝土容重260knm3蒸压加气混凝土砌体容重80knm3其余砌体材料容重90knm3楼面吊顶或抹灰05knm2病房15knm2走道考虑吊顶15knm2医生护士办公室15knm2卫生间200回填45knm2屋面考虑找坡保温45knm2地下室顶板9knm2恒荷载标准值主要楼面荷载清理楼板自重由软件自动计算
4．室外隔墙200厚采蒸压加气混凝土砌体：
内侧面(20mm厚抹灰)+外侧面(抹灰及饰面等0.80kN/m2)
200厚蒸压加气混凝土砌体每延米长1米高自重
0.2x9x1.3+0.02x20+0.80=3.54
层高3.0m梁高为500时，墙体线荷载：3.54x(3.0-0.5) =8.85（实取8.9）
1．室内轻质隔墙100厚采用蒸压加气混凝土砌体：
100厚烧结页岩空心砖墙每延米长1米高自重
0.1x9x1.3+0.04x20=1.97
层高3.0m梁高为500时，墙体线荷载：1.97x(3.0-0.5) =4.925（实取5.0）
2．室内轻质隔墙及分户隔墙200厚采用蒸压加气混凝土砌体：
200厚烧结页岩空心砖墙每延米长1米高自重
0.2×15=3.0
50mm面层、抹灰，吊顶
1.5
降板400面层做法合计
4.5
3．屋面
40厚钢筋混凝土刚性保护层
0.04×25=1.0
隔离层
0.2
保温层
0.2
20厚1：3水泥砂浆找平层:
0.02x20=0.40
找坡2%
0.20x15=3.00
吊顶或抹灰(二次装修)
0.20
屋面做法合计
5.0
5．地下室顶板（绿化平台区域面层500厚）

荷载清理(2016)

教学楼设计荷载计算一、屋面荷载1、基本组成选用《西南03J201》屋面的做法找坡层结构层顶棚抹灰或者吊顶2、保温上人屋面：选用《西南03J201》2210a /19 2kN m3.06/平均厚度为80厚的水泥炉渣找坡层：2⨯=140.08 1.12/kN m （平均厚度需要计算，最薄处30厚，找坡2%，长度10.5）120厚钢筋混凝土板：2⨯=kN m250.123/ V型轻钢龙骨吊顶：2kN m0.25/恒载 g=4.43+3=7.43kN/m2活载 p=2.0 kN/m2 3、保温非上人屋面：选用《西南03J201》2203a /17 22.23/kN m平均厚度为80厚的水泥炉渣找坡层：2kN m⨯=140.08 1.12/120厚钢筋混凝土板：2⨯=250.123/kN mV型轻钢龙骨吊顶：2kN m0.25/恒载 g=3.6+3=6.6 kN/m2活载 p=0.50 kN/m2 二、楼面荷载1、基本组成选用《西南04J312》楼地面的做法结构层顶棚抹灰或者吊顶2、普通教室，实验室，门厅，办公室，图书室，阅览室：选用《西南04J312》3130a/8 水磨石楼面 20.76/kN m 120厚钢筋混凝土板： 2250.123/kN m ⨯= 板底抹灰层考虑20厚水泥砂浆： 2200.020.4/kN m ⨯=恒载 g=1.16+3=4.46 kN/m 2活载 p=2.00 kN/m 23、微机室，多功能教室和语言教室：选用《西南04J312》（敷管）3133a/9 水磨石楼面 22.0/kN m 120厚钢筋混凝土板： 2250.123/kN m ⨯= 板底抹灰层考虑20厚水泥砂浆： 2200.020.4/kN m ⨯=恒载 g=2.4+3.0=5.4 kN/m 2活载 p=3.00 kN/m 24、书库：选用《西南04J312》3130a/8 水磨石楼面 20.76/kN m 120厚钢筋混凝土板： 2250.123/kN m ⨯= 板底抹灰层考虑20厚水泥砂浆： 2200.020.4/kN m ⨯=恒载 g=1.16+3=4.46 kN/m 2活载 p=5.00 kN/m 25、公共卫生间：（考虑装修面层为地砖）选用《西南04J312》3184/19 地砖楼面 21.03/kN m 300厚水泥炉渣垫层 2140.3 4.2/kN m ⨯= （蹲式座便器，要有300高差）120厚钢筋混凝土板： 2250.123/kN m ⨯= 板底抹灰层考虑20厚水泥砂浆： 2200.020.4/kN m ⨯=恒载 g=5.63+3=8.63kN/m 2活载 p=2.50 kN/m 26、走道：选用《西南04J312》3130a/8 水磨石楼面 20.76/kN m 平均厚度为28厚的1:2.5水泥砂浆向地漏找坡1%：2200.0280.56/kN m ⨯= 120厚钢筋混凝土板： 2250.123/kN m ⨯= 板底抹灰层考虑20厚水泥砂浆： 2200.020.4/kN m ⨯=恒载 g=1.72+3=4.72 kN/m 2活载 p=3.50 kN/m 2 三、砖填充墙：1、普通外墙（填充墙为页岩空心砖，干容重不大于8.0kN/m 3，砌体容重按12kN/ m 3考虑）外墙面（内侧）：抹灰20厚: 0.02x20=0.4kN/㎡外墙面（外侧）：抹灰、外墙保温、结合层及外墙砖：0.4＋0.1＋0.2＋0.2＝0.9kN/㎡，外墙面内外合计荷载为 0.9+0.4=1.3 kN/㎡200厚墙 1.3+0.20X12=3.7 kN/m2线载：（（（轴线长度-柱子宽度）x(层高-梁高)-门窗总面积）X墙的面荷载（3.7）+窗户面积x0.4+门面积x0.2）/（轴线长度-柱子宽度）（（（4.5-0.6）x(4.2-0.6)-2.1 x2.4）X 3.7+2.1 x2.4 x0.4）/（（4.5-0.6）2、普通内隔墙：（此填充墙为页岩空心砖，干容重不大于8.0kN/m3，砌体容重按12kN/ m3考虑，双面抹灰20厚）200厚墙 2X0.02X20 + 0.20X12=3.20 kN/m2线载 3.20x(4.2-0.6)= 11.52 kN/m3、卫生间外墙（层高-梁高=4.2-0.6=3.6的外墙，此填充墙为1.8米高页岩实心砖和1.8米高页岩空心砖砌筑。

工字钢挑架施工方案

Xx3#、5#楼挑架专项施工方案一、工程概况：。

xx的3#楼、5#楼位于成都市新都区板桥村三组,北临新都大道,东临万和北路,西为育英路.主楼一层地下车库,地上8～9层,层高3米,建筑物总高度为27。

6米,局部10层,剪力墙结构.根据现场实际情况及我单位施工同类建筑的经验，决定脚手架工程采用挑架的方式进行搭设。

在底层～3层用钢管搭设临时脚手架作为主体结构施工的安全防护架。

在3层搭设工字钢挑脚手架，工字钢端头采用钢丝绳进行斜拉。

二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）；2、《建筑施工安全检查标准》（JGJ59—99）；3、《建筑结构荷载规范》（GBJ9）；4、《钢结构设计规范》（GBJ17）；5、《混凝土结构设计规程》（GBJ10）；6、有关规范、标准及规定；7、公司的有关安全生产管理规定。

三、挑脚手架的布置方案：1、在3层安装工字钢作为挑梁，工字钢端头用钢丝绳进行斜拉。

在工字钢挑梁上布设脚手架。

2、脚手架全部采用￠48×3.5mm的脚手架管，扣件连接。

3、挑架立柱横向间距0.9m，纵向间距不大于1.8m，步距1.8m，内立柱距外墙面0.3m。

4、脚手架外侧按规定设剪刀撑并满挂密目安全网。

5、挑架所用的工字钢内端固定在楼面上所埋设的钢筋锚环内。

外端的斜拉索采用钢丝绳，钢丝绳下端固定在工字钢外端头所焊的锚环上，上端固定在上一层框架梁外边沿埋设的钢筋拉环上或者在梁、板、墙和柱的相应位置预留直径50㎜的孔洞,以备穿钢丝绳之用。

6、脚手架的连墙件按竖向2步，横向3跨设置。

连墙件用脚手杆。

7、工字钢挑架搭设高度18m。

根据施工工艺要求，设计时考虑到斜屋面防护需要按24米进行计算。

四、挑架的设计计算书：1、荷载清理：结构自重（查表得）：0.1337×24=3.21KN安全网重量：0.003×1.8×24÷2=0.13KN立柱最大永久荷载：（3.21+0.13）×1。

工程专项清理方案

工程专项清理方案一、方案目的为了保障工程建设的顺利进行和工程质量的完善，需要对工程现场进行专项清理，以消除安全隐患，提高工作效率，确保施工质量，保证施工环境整洁。

二、清理范围1. 施工现场：包括建筑物内外、场地、围墙等范围。

2. 工程设备：施工机械、设备、工具等。

3. 施工材料：包括新老材料、废弃材料、包装材料等。

三、清理内容1. 清理建筑物内外：对建筑物内外的垃圾、杂物、尘土等进行清理，包括地面、墙面、顶棚、设施设备等。

2. 清理场地：对施工场地进行整体清理，包括道路、场地、围墙、临时设施等。

3. 清理围墙：对围墙内外的垃圾、杂物、植被等进行清理，保持围墙清洁整齐。

4. 清理施工设备：对施工机械、设备、工具等进行清理，包括车辆、起重机械、搅拌机、钢筋加工机等。

5. 清理施工材料：对新老材料、废弃材料、包装材料等进行清理，包括沙、石、水泥、钢筋、木材、砖瓦等。

四、清理方法1. 机械清理：利用吸尘机、清洗机、扫地机等机械设备进行清理，提高清洁效率。

2. 人工清理：利用人工进行清理，包括劳动力清理、手工清理等。

3. 化学清理：利用清洁剂、消毒剂等进行清理，有效消除杂物、垃圾和尘土。

五、清理要求1. 安全清理：严格遵守安全操作规程，确保清理过程中不发生安全事故。

2. 环境保护：清理过程中，对废弃物料实行分类处理，确保环境整洁。

3. 效率高：采用合适的清理方法和设备，确保清理过程高效快捷。

4. 完全清理：清理后，需对整个施工现场进行仔细检查，确保没有遗留垃圾、杂物和尘土。

六、清理工期根据施工现场的具体情况和施工进度制定清理计划，确保在施工周期内完成专项清理工作。

七、清理验收由专业验收人员对施工现场进行验收，确保清理工作符合要求，并出具专项清理验收报告。

八、清理费用根据清理范围、内容、方法和工期制定清理费用，确保专项清理经费得到合理使用。

九、清理效果通过专项清理，可有效改善施工现场环境，减少安全隐患，提高工程施工效率，保证施工质量，为后续工艺和装修工作提供良好的施工环境。

工字钢安装规范

工字钢安装规范篇一:工字钢挑架施工方案都市五期南区工程绍兴一建苏州分公司生产技术部2002年11月25日施工方案审批表编号:JS-J-03/2-FA- 01型钢悬挑外架施工方案一、悬挑外架搭拆与维护1、思路A、本方案仅针对高层。

B、本方案最高可挑十步架(住宅楼为六层)。

C、高层外架材料最多为20步架(即两道挑架，每道10步架)2、材料、人员A、采用φ48mm*3.5mm的钢管。

钢管必须符合要求，不得采用开裂、严重锈蚀的钢管。

B、扣件采用铸铁扣件，不得有脆裂、变形、滑丝及螺杆1螺丝不配套等现象。

扣件、螺杆必须清洗上油。

C、安全网、竹笆片必须符合要求，不得霉烂和严重破损，必须清洗或清理干净方可使用。

竹笆片须整齐，破损部分须修整。

D、钢管、扣件、螺杆、安全网、安全带等材料工具，必须规格统一，材质符合要求并有生产许可证、出厂合格证。

同时须具有当地所在省市颁发的准用证。

E、所有从事搭拆外架人员都必须持证上岗，戴好安全帽，系好安全带，并经交底后方可上岗。

F、托架采用14#热轧普通工字钢，材料进场时须有合格的相关质量证明材料。

3、架体A、架体不得使用弯曲、开裂、压扁、锈蚀严重的钢管，严禁使用变形、有裂纹、滑丝的扣件。

B、立杆排距?1500mm，架体步高1800-1850mm，宽800mm。

C、架体离外墙(或悬挑构件)250 mm，每层应设6根水2平杆(大横杆)，其中防护杆两根，踩脚杆四根。

小横杆伸出立杆100 mm。

D、立杆水平杆、接口必须参差布置，相邻立杆、水平杆接头错开。

E、架体搭设顺序为立杆(斜撑)?小横杆?水平杆?防护栏杆?剪刀撑?竹笆片。

所有杆件均用扣件连接，每个节点的螺杆、螺帽均要拧紧，竹笆片用18#绑扎丝绑扎牢固。

外架搭设应横平竖直且符合JGJ59----99国家建筑安全技术规范要求，节点做法详见《附图一----工字钢挑架立面施工示意图》、《附图二----工字钢梁详图》、《附图三----外架构造拉结点加工图》。

框架结构手算计算书

一、建筑抗震设计“一般规定”的检查一、规范第6.1．1条规定:现浇钢筋混泥土房屋的结构类型和最大高度应符合表6.11的要求。

对于平面及竖向均不规则的结构或建造于Ⅳ类场地的结构，适用的最大高度应适当降低。

本工程为框架结构,地震设防烈度为8度，房屋高度为１6.900m，满足规范要求。

二、规范第6.1.2条规定:钢筋混泥土房屋应根据烈度、结构类型和房屋高度采用不同的抗震等级,并应符合相应的计算和构造要求，丙类建筑的抗震等级应按表6．1.2确定。

本工程为地震烈度为8度，房屋高度为１6．69ｍ，小于30.0ｍ的框架结构,故抗震等级定为二级。

三、规范第6．1．4条规定：高层钢筋混泥土房屋宜避免采用第３．4节规定的不规则建筑结构方案,不设防震缝,当需要设置时，应符合下列规定:框架结构房屋的防震缝宽度,当高度不超过１５.0m时可采用70ｍm；超过10.0m时,6度、7度、8度和9度地区相应每增加高度5 m、4m、3m和２m，宜加宽20ｍm，本工程结构形式规则,故不设防震缝，只需加强构造措施。

四、规范第6.1.5条规定：框架结构和框架—抗震墙结构中，框架和抗震墙均应双向设置，柱中线与抗震墙中线、梁中线与柱中线之间的偏心距不宜大于柱宽的1/4,本工程均满足要求。

五、规范第6.1.15条规定 :框架的填充墙应符合本规范第13章规定:1．混泥土结构的非承重墙体应优先采用轻质墙体材料，墙体与主体结构应有可靠拉结，应能适应主体结构不同方向的层间位移,7~9度时基本为脆性材料制作的幕墙及各类幕墙的连接,7～9度时，电梯提升设备的锚固件，高层建筑上的电梯构件及其锚固，需进行抗震验算。

2.填充墙应沿框架柱全高每隔500设2φ6拉结筋,并伸入墙内不小于１.２ｍ。

３.填充墙应在平面和竖向的布置，宜对称均匀，避免出现薄弱层或短柱。

4.砌体的砂浆强度等级不应低于M5，墙顶应与框架密切结合。

５.墙长大于5m时，墙顶与梁宜有拉结，墙长超过层高的２倍时，宜设置钢筋混泥土构造柱,本工程均满足要求。

屋面排水不畅、堵塞等引起的积水荷载的构造措施

屋面排水不畅、堵塞等引起的积水荷载的构造措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!屋面排水不畅、堵塞等引起的积水荷载的构造措施1. 排水系统设计。

荷载清理

一荷载清理（一）屋面荷载：（取值根据国家«建筑结构荷载规范»2006年版）：1.屋面荷载：35号SBS改性沥青油毡防水0.4KN/m230厚C20细石混凝土找平层0.03×24=0.72 KN/m21：10水泥膨胀珍珠岩找坡0.24× 7=1.75 KN/m2150厚苯板0.1 KN/m2热沥青两道0.10 KN/m280（100）厚钢筋混凝土现浇板0.08×25=2.00(2.5) KN/m2）板底刮腻子0.15 KN/m2屋面恒荷载标准值 5.2（5.7）KN/m2 屋面活荷载标准值0.70KN/m2（二）楼面荷载10厚面砖0.01×16=0.16KN/m25厚1：1水泥砂浆粉嵌缝0.05×20=0.10 KN/m230厚1：3水泥砂浆结合层0.03×20=0.60 KN/m250厚C7.5轻集料混凝土0.05×20=1.00KN/m280(100)厚钢筋混凝土现浇板0.1×25=2.00(2.5) KN/m2 板底刮腻子0.15 KN/m2楼面恒荷载标准值 4.0(4.5)KN/m2其余楼面活荷载标准值 2.0KN/m2（三）卫生间楼面荷载标准值8厚耐磨地砖0.008×18=0.15 KN/m25厚1；1水泥砂浆粘贴嵌逢0.005×20=0.10 KN/m230厚1：3水泥砂浆结合层0.030×20=0.60 KN/m21.5厚合成高分子涂膜防水层0.1 KN/m230厚1：3水泥砂浆找坡0.03×25=0.75 KN/m80(100)厚钢筋混凝土现浇板0.08×25=2.00(2.5) KN/m2板底刮腻子0.15 KN/m2卫生间，厨房恒荷载标准值 4.00(4.50) KN/m2卫生间，厨房活荷载标准值 2.00 KN/m2（四）墙体荷载：1.双面抹灰250陶粒砌块荷载标准值2.5KN/m22.双面抹灰200陶粒砌块荷载标准值 2.0 KN/m23.双面抹灰240机制粘土砖荷载标准值 5.24 KN/m2（五）施工和检修荷载及栏杆水平荷载1.设计屋面挑檐，雨篷施工或检修荷载取1.0 KN/m2，并应作用在最不利位置.2.楼梯，阳台等栏杆顶部水平荷载取0.50 KN/m2..（六）本工程结构计算采用北京建筑研究院PK-PM系列结构计算程序，计算时梁、柱采用采用2009版PKPM SAT-8，基础采用JCCAD软件计算。

荷载清理

地面一、花岗石地面（教学楼）1.20厚花岗石板0.02×28=0.56KN/m22. 30厚1:4干硬性水泥砂浆0.03×20=0.6 KN/m23. 素水泥浆结合层一遍0.002×20=0.04 KN/m24. 100厚C15混凝土0.1×25=2.5KN/m25. 素土夯实合计 3.7KN/m2二、陶瓷地砖地面（卫生间、食堂）1. 8～10厚地砖0.01×20=0.2KN/m22. 20厚1:4干硬性水泥砂浆结合层0.02×20=0.4KN/m23. 1.5厚防水层0.2KN/m24. 1:3水泥砂浆30厚找坡层抹面0.03×20=0.6KN/m25. 素水泥浆一道0.002×20=0.04 KN/m26. 60厚C15混凝土垫层0.06×25=1.5 KN/m27. 素土夯实合计 2.94KN /m2楼面一、水磨石楼面（教学楼）1.12厚1:2水泥石子磨光0.012×25=0.3 KN/m22.素水泥浆结合层一遍0.002×20=0.04KN/m23.18厚1:3水泥砂浆找平层0.018×20=0.36KN/m24.素水泥浆结合层一遍0.002×20=0.04KN/m25.120厚钢筋混凝土楼板0.12×25=3KN/m26.板底20厚粉刷抹平0.02×17=0.34KN/m2合计 4.08KN/m2二、防滑地砖楼面（卫生间）1.10厚地砖0.01×20=0.2KN/m22.20厚1:4干硬性水泥砂浆0.02×20=0.4KN/m23.防水涂料0.2 KN/m24.刷基层处理剂一遍0.05KN/m25.15厚1:2水泥砂浆抹平0.015×20=0.3KN/m26.50厚C20细石混凝土找1%坡0.05×25=1.25KN/m27.120厚钢筋混凝土楼板0.12×25=3KN/m28. 板底20厚粉刷抹平0.02×17=0.34KN/m2合计 5.74KN/m2外墙1.刷素水泥浆一遍，内掺水重3%-5%白乳胶0.002×20=0.04KN/m22.15厚2:1:8水泥石灰砂浆，分两次抹灰0.015×17=0.255KN/m23.5厚1:2.5水泥砂浆0.005×20=0.1KN/m24.喷刷底涂料一遍5.喷刷底涂料两遍 4.5合计0.003×14=0.04KN/m26.200厚加气混凝土0.2×5.5=1.1KN/m2合计 1.54KN/m2内墙墙面一、釉面砖墙面（卫生间、食堂后勤）1.15厚1:3水泥砂浆0.015×20=0.3KN/m22.刷氯丁乳胶防水素浆一遍到顶3.10厚氯丁乳胶防水砂浆4.5厚氯丁乳胶防水砂浆 2.3.4合计0.015×19=0.28KN/m25.镶贴10厚釉面砖到顶0.01×24=0.24KN/m2合计0.82KN/m2二、其余内墙墙面1.粉刷石膏素浆一遍2.18厚1:2粉刷石膏砂浆3.2厚粉刷石膏浆压光 1.2.3合计0.02×12=0.24KN/m2合计0.24KN/m2墙裙1.15厚1:3水泥砂浆0.015×20=0.3KN/m22.刷素水泥浆一遍0.002×20=0.04KN/m23.5厚1:1水泥砂浆加水重20%白乳胶镶贴0.005×20=0.1KN/m24.10厚面砖0.01×17.8=0.178KN/m2合计0.62 KN/m2花岗岩踢脚（120高）1.15厚1:3水泥砂浆0.015×20=0.3KN/m22.5厚1:1水泥砂浆加水重20%白乳胶镶贴0.005×20=0.1KN/m23.10厚花岗岩板0.01×28=0.28KN/m2合计0.68KN/m2活载1.教室、教具室、准备室2.5KN/m22.标本室、语言资料室 2.5KN/m23.卫生间 2.5KN/m24.走廊 3.5KN/m25.食堂 2.5KN/m26.食堂厨房走廊 2.5KN/m27.食堂厨房 4.0KN/m28.主、副食库，餐具清洗存放 5.0KN/m29.男更、女更、休息、杂物 2.0KN/m24. 荷载清理楼面二、水磨石楼面（普通教室）7.水磨石楼面 0.65KN/m28. 120厚钢筋混凝土楼板 0.12×25=3KN/m29.板底20厚粉刷抹平 0.02×17=0.34KN/m2合计 3.99KN/m2取4KN/m2三、防滑地砖楼面（卫生间）8.陶瓷地砖卫生间楼面 2.24KN/m29. 120厚钢筋混凝土楼板 0.12×25=3KN/m23. 板底20厚粉刷抹平 0.02×17=0.34KN/m2合计 5.58KN/m2取6KN/m2外墙（教室）1. 刷素水泥浆一遍，内掺水重3%-5%白乳胶 0.002×20=0.04KN/m22. 15厚2:1:8水泥石灰砂浆，分两次抹灰 0.015×17=0.255KN/m23. 5厚1:2.5水泥砂浆 0.005×20=0.1KN/m24. 喷刷底涂料一遍5. 喷刷底涂料两遍 4.5合计0.003×14=0.04KN/m26. 200厚加气混凝土砌块 0.2×5.5=1.1KN/m27. 内侧20厚水泥砂浆抹灰 0.02×20=0.4KN/m2合计 1.94KN/m2层高4500梁高700，考虑0.8荷载系数 3.8×1.94×0.8=5.90KN/m 取6KN/m层高4200梁高700，考虑0.8荷载系数 3.5×1.94×0.8=5.43KN/m 取5.5KN/m外墙（卫生间）1. 刷素水泥浆一遍，内掺水重3%-5%白乳胶 0.002×20=0.04KN/m22. 15厚2:1:8水泥石灰砂浆，分两次抹灰 0.015×17=0.255KN/m23. 5厚1:2.5水泥砂浆 0.005×20=0.1KN/m24. 喷刷底涂料一遍5. 喷刷底涂料两遍 4.5合计0.003×14=0.04KN/m26. 200厚加气混凝土砌块 0.2×5.5=1.1KN/m27. 15厚1:3水泥砂浆 0.015×20=0.3KN/m28. 刷氯丁乳胶防水素浆一遍到顶9. 10厚氯丁乳胶防水砂浆10. 5厚氯丁乳胶防水砂浆 8.9.10合计0.015×19=0.28KN/m211. 镶贴10厚釉面砖到顶 0.01×24=0.24KN/m2合计 2.36KN/m2层高4500梁高700，考虑0.8荷载系数 3.8×2.36×0.8=7.2KN/m 取7.5KN/m层高4200梁高700，考虑0.8荷载系数 3.5×2.36×0.8=6.61KN/m 取7KN/m内墙（教室、走廊）1. 200厚加气混凝土砌块 0.2×5.5=1.1KN/m22.两侧合计40厚水泥砂浆抹灰 0.04×20=0.8KN/m2合计 1.9KN/m2层高4500梁高700 3.8×1.9=7.22KN/m取7.5KN/m层高4200梁高700 3.5×1.9=6.65KN/m取7KN/m内墙（卫生间）1. 20厚水泥砂浆抹灰 0.02×20=0.4KN/m22. 200厚加气混凝土砌块 0.2×5.5=1.1KN/m23. 15厚1:3水泥砂浆 0.015×20=0.3KN/m24. 刷氯丁乳胶防水素浆一遍到顶5. 10厚氯丁乳胶防水砂浆6. 5厚氯丁乳胶防水砂浆 4.5.6合计0.015×19=0.28KN/m27. 镶贴10厚釉面砖到顶 0.01×24=0.24KN/m2合计 2.32KN/m2层高4500梁高700 3.8×2.32=8.82KN/m 取9KN/m层高4200梁高700 3.5×2.32=8.12KN/m 取8.5KN/m5.2 梁柱惯性矩、线刚度、相对线刚度 5.2.1惯性矩柱：123bh I =mm mm 500500⨯柱：430052.0125.05.0m I =⨯=梁：1230bh I =考虑现浇板对梁刚度的加强作用，故对中框架梁的惯性矩乘以2.0，对边框架梁的惯性矩乘以1.5。

荷载清理

四、荷载取值：1、风荷载；（1）风荷载：基本风压0.4KN/m2（50年一遇），场地地面粗糙度B 类。

（2）楼屋面活荷载：住宅 2.0 kN/m2楼梯 3.5kN/m2外挑阳台 2.5kN/m2卫生间 2.5 kN/m2露台 3.5 kN/m2不上人屋面0.5 kN/m2一般上人屋面 2.0 kN/m2挑檐、雨棚检修荷载 1.0kN栏杆，扶手顶部水平荷载 1.0kN/m●其余有关使用荷载均按《建筑结构荷载规范》（GB50009-2012）及建设方提供的荷载资料取用。

（3）楼屋面恒荷载（板厚根据实际选取）：①一般楼面恒荷载计算基本原则：板自重+面层+建筑构造层+回填材料+板底荷载●面层：木地板：0.7KN/m2花岗石： 1.5KN/m2面砖： 1.0 KN/m2●板底荷载：抹灰或吊顶：0.5KN/m2暖通管道： 1.0KN/m2●回填材料：炉渣混凝土：14KN/m3陶粒混凝土：10KN/m3回填材料填充高度以完成面标高—板面标高控制。

②一般楼屋面荷载详电算资料荷载统计：KN/ m2（4）梁上线荷载计算原则：①隔墙荷载计算原则：●烧结页岩空心砖：内墙200厚：0.20×10+0.04×20=2.8KN/ m2（页岩空心砖容重10KN/m3）外墙200厚：0.20×10+0.04×20+0.6=3.4KN/ m2（外墙饰面考虑0.6KN/m2）卫生间周边墙体：卫生间隔墙100厚：0.10×17+0.02×20+0.6=2.7KN/m2（考虑卫生间单面饰砖）卫生间隔墙200厚：0.20×17+0.02×20+0.6=4.4 KN/m2（考虑卫生间单面饰砖）②梁上线荷载计算原则：●计算梁上线载时墙高度均统一按层高减400计算（屋面层按实际高度）。

●铁花栏杆线荷载统一取2.0KN/m，当有局部混凝土栏板时取3.0 KN/m。

●门洞部位线荷载：两侧仅有墙垛时，取3.5 KN/m；两侧有大面积墙体时，取0.8倍整墙线荷载。

荷载清理2

楼面恒载(楼板自重用PKPM计算）因PKPM计算板重，故取7.91-2.5=5.15kN/m斜板面积:3.39x3.6=12.2m2，斜板承重为12.2x7.9=96.38m2,计算用荷载:89.8/2/3.6m跨=13.4kN/m楼梯计算荷载 1.847331263恒载取值：2平台板面积:1.8x3.6=6.5m2,平台板承重为6.5x7.91=51.4m2计算用荷载:51.4/2/3.6m跨=7.1kN/m活载取值：3梯梁合计:13.4+7.1=20.5kN/m陶粒:8隔墙荷载(100厚）陶粒砌块,3.6m层高（0.1×3.6×8.0＋0.06×3.6×20）/3=2.4kN/m(管道井)梁上隔墙荷载陶粒砌块(100厚）,3.6m层高(阳台等)（0.1×3.6×8.0＋0.06×3.6×20）＝7.2kN/m卫生间小梁上隔墙荷载陶粒圆孔板(100厚）,3.6m层高,外贴面砖候班室内（0.1×3.6×8.0＋0.06×3.6×20）＝7.2kN/m5.4kN/m梁上隔墙荷载（200厚,3.9m高）陶粒砌块（0.20×3.9×8.0＋0.04×3.9×20）＝9.4kN/m(7.2m跨度梁,大房间)梁上隔墙荷载（200厚,3.6m高）陶粒砌块（0.20 ×3.6×8.0＋0.04×3.6×20）＝8.6kN/m(7.2m跨度梁,门厅,四楼)梁上隔墙荷载（300厚,3.6m高）陶粒砌块（0.30 ×3.6×8.0＋0.04×3.6×20）＝11.5kN/m(阳台及门厅外墙)梁上隔墙荷载（300厚,3.0m高）陶粒砌块（0.30 ×3.0×8.0＋0.04×3.0×20）＝9.6kN/m(四楼阳台及门厅外墙)梁上隔墙荷载（200厚,3.0m高）陶粒砌块（0.20 ×3.0×8.0＋0.04×3.0×20）＝7.2kN/m(四楼挑阳台)梁上墙荷载（240厚,3.0m高,四楼托五层墙的梁）（0.24×3.0×18＋0.04×3.0×20）＝15.36kN/m取值：16kN/m女儿墙荷载（240厚,1.65m高,四楼右）钢构：（0.24×1.65×18＋0.04×1.65×20）＝8.5kN/m钢结构:查的23.35kg/m取0.25kN/m,每m有三组,则为0.75kN/m,以1kN计附加钢构：1KN/m合计：9.5kN/m取值：10kN/m 女儿墙荷载（240厚,0.8m高,四楼左）（0.24×0.8×18＋0.04×0.8×20）＝4.1kN/m附加钢构：1KN/m合计：5.1kN/m取值：6kN/m 女儿墙荷载（240厚,1.2m高五楼）（0.24×1.2×18＋0.04×1.2×20）＝6.1kN/m取值:6.1kN/m 女儿墙荷载（240厚,1.2m高五楼,钢筋混凝土女儿墙）（0.24×1.2×25＋0.04×1.2×20）＝8.2kN/m取值:8.5kN/m 女儿墙荷载（240厚,3m高四楼悬挑）（0.24×3.0×8＋0.04×3.0×20+0.1×0.1×25）＝8.41kN/m取值:9kN/m挑梁集中荷载0.4×0.4×3.6x25＝14.4kN五楼挑梁集中荷载0.4×0.4×1.2x25+(3.6x0.6*0.1*25)＝11kN独基附加线荷载：370厚,17.25m高（0.37×17.25×18＋0.04×17.25×20）＝130kN/m取值:150kN/m小台阶:14x0.75/2=5.25kN/m2：5.25+2.4=7.65kN/m211.33604744加:柱自重:20.51kg/mx4.2m=86kg1KN恒载:20KN活载:26KN。

悬臂挑架计算书

悬臂挑梁计算书一、计算数据：根据《建筑施工扣件式钢管脚手架安全技术规范》，脚手架相关取值如下：脚手架管：ф=48mm t=3.5mm A=4.89Cm2I=12.19Cm4 W=5.08Cm3M=3.84Kg/m直角扣件：13.2N/个；旋转扣件：14.6N/个；对接扣件：18.4N/个竹串片脚手板：0.35KN/m2装饰施工荷载标准值：2KN/m2安全网：3N/m2挑梁采用18a槽钢：I=1272.7Cm4W=141.4Cm3腹板厚0.7Cm S=83.5Cm3E=2.06×105N/mm2抗弯强度215N/mm2抗剪强度125N/mm2锚环：Φ16园钢二、挑脚手架基本参数：全部采用ф48×3.5mm脚手架管；立柱横向间距1.05m，纵距1.8m，步距1.8m；脚手架外侧立面设置剪刀撑并满挂密目安全网；挑脚手架搭设高度24m；挑脚手架步数：按13步计算；三、挑脚手架每根外立柱荷载清理：钢管：立柱24m；小横筒1.5×14÷2=10.5m×1.5=15.75m；大横杆1.8×14=25.2m；挡脚杆1.8×13=23.4m；扶手杆1.8×13=23.4m；剪刀撑2.5×6×2=30m；合计：141.75m钢管重：38.4×141.75=5443.2N直角扣件重：13.2×（4×13+9）=805.2N接头扣件重：18.4×(5+7)=220.8N旋转扣件：14.6×18=262.8N安全网：3×24×1.8=129.6N上述静荷载合计：6861.6N上述静荷载乘分项系数：6861.6×1.2=8234N=8.234KN施工荷载按二层同时施工作业计算：2×2×1.05×1.8=7.56KN两层施工脚手架板及两层安全防护架板：0.35×4×1.05×1.8=2.646KN 上述活荷载合计：10.206KN上述活荷载乘分项系数：10.206×1.4=14.29KN每根立杆的荷载：8.234+14.29=22.52KN四、挑梁计算简图如下：五、挑梁计算：1、计算R2：22.52×（105+30+30）÷140=26.54KN2、计算挑梁最大M值：M=22520×（135+30）=3715800N.Cm3、挑梁抗弯强度验算：M÷W=3715800÷141.4=26279N/Cm2 =262.8N/mm2>f=215N/mm2槽钢截面小了，不合格。

合拢段施工技术总结

41#-42#墩右幅合拢段施工技术总结一、挂蓝拆除待18块张拉、压浆完成后，使用5t卷扬机配3×3滑轮组组成吊装设备，先吊装下放拆除底模，再下放拆除侧模，最后将挂篮退至0#块。

二、梁顶荷载清理合拢段施工前将梁顶及箱内，外加荷载全部清理干净，清理遗留物品必须将箱内箱顶清理干净整洁。

三、底模、侧模吊装底模、侧模在地面组装完成，采用卷扬机吊起到41#墩-42#墩合拢段位置，分别在41#墩18号块和42#墩直线段底板和翼缘板预留孔道内穿Φ32精轧螺纹钢筋锚固底模及侧模，每个锚固钢筋用两个20t千斤顶顶紧。

在吊装同时根据合拢段施工方案，底模、侧模重达6吨，在41#南侧18#块先配重6吨。

由于吊装时间在3小时左右，在吊装之前做好配重准备，从吊装开始3小时内完成配重。

四、钢筋绑扎1、将腹板套子钢筋靠在指定位置。

2、用预制好的连接杆搭接刚性支撑预埋件。

3、绑扎底、腹板钢筋。

4、绑扎横隔板钢筋。

5、穿入横隔板钢束波纹管。

6、安装内模，内模采用组合钢模板拼装，箱内采用钢管进行支撑，在箱梁顶板处设置型钢进行固定，以免内模上浮。

7、绑扎顶板钢筋。

8、绑扎绑筋的同时，进行穿束。

临时张拉束的千斤顶及油泵就位。

五、配重在绑扎钢筋的同时两端配重，配重采用减水剂桶装满水，使41#墩北侧配重达到34吨，41#墩南侧配重达到40吨。

六、锁定刚性支撑刚性支撑先焊好一侧，另一侧焊接一半临时锁定，待全部锁定的时候焊接完成。

焊缝要饱满，焊缝要全部跑立缝、平缝、满焊，不得出现夹渣、咬边现象发生。

每条焊缝必须全部检查，焊接要迅速。

七、刚性支撑焊接完成后，对所有波纹管进行重新检查，防止电焊火星损坏波纹管，同时搭设防雨棚。

八、刚性骨架焊接结束后，立即张拉临时束SB17及DB17，共四束，每束张拉到1000KN。

张拉后，复测合拢段两端高程及间距变化。

九、合拢段砼浇筑前对模板及其他设施进行检查，保证砼浇筑顺利进行。

十、合拢段砼采用微膨早强高砼，浇注过程中，根据混凝土浇注的数量，同步卸载同等重量的水，实现配重。

荷载清理

荷载清理一、楼层均布活荷载标准值：1、住宅：客厅、餐厅、卧室、厨房、门厅、走廊，书房 2.0 kN/m²入户花园、庭院 3.0 kN/m²²生活阳台 2.5 kN/m²²客厅阳台 3.5 kN/m²²储藏间 5.0 kN/m²卫生间（带浴缸） 4.0 kN/m²²卫生间 2.0 kN/m²楼梯 3.5 kN/m²²电梯机房 10.0 kN/m²地下车库 4.0 kN/m²一层施工活荷载7.0 kN/m²²2、商铺楼面： 3.5KN/㎡二、屋面均布活荷载标准值：非上人屋面 0.5 kN/m²²上人屋面 2.0 kN/m²²屋顶花园 3.0 kN/m²²三、风荷载标准值：基本风压值W0=0.3 kN/m²。

四、楼层恒载标准值：（不含结构层自重及吊顶）※1.按花岗岩楼面做法计算：20厚花岗岩楼面，配色水泥擦缝28x0.020=0.56 kN/m²20厚1:2.5水泥砂浆粘合层20x0.02=0.4 kN/m²撒纯水泥并洒清水适量25厚1:2.5水泥砂浆找平25x0.020=0.5 kN/m²Σgk= 1.5 kN/m²2.按地砖楼面做法计算：10厚地砖，配色水泥擦缝22x0.008=0.18 kN/m²20厚1:2水泥砂浆粘合层20x0.02=0.4 kN/m²撒纯水泥并洒清水适量20厚1:3水泥砂浆找平20x0.02=0.4 kN/m²Σgk= 1.0 kN/m²3.卫生间楼面：1）卫1（坐便，结构降350，H-400）8厚地砖，配色水泥擦缝22x0.008=0.18 kN/m²20厚1:2水泥砂浆粘合层20x0.02=0.4 kN/m²撒纯水泥并洒清水适量20厚1:3水泥砂浆找平20x0.02=0.4 kN/m²320厚焦碴砼14x0.3=4.5 kN/m²Σgk= 5.5 kN/m²2）卫2及厨房（结构降50,H-100）：8厚地砖，配色水泥擦缝22x0.008=0.18 kN/m²20厚1:2.5水泥砂浆粘合层20x0.020=0.40 kN/m²撒纯水泥并洒清水适量20厚1:3水泥砂浆找平20x0.02=0.4 kN/m²40厚水泥砂浆找坡20x0.04=0.8kN/m²Σgk= 1.8 kN/m²4.地下室顶板室外部分：1）板1（覆土1200）100厚卵石层22 x0.1= 2.2 kN/m²1200厚覆土 19x1.2=22.8 kN/m²其他做法Σ= 1.0 kN/m²Σgk= 26.0 kN/m²※2）板2（覆土300）100厚卵石层22 x0.1= 2.2 kN/m²300厚覆土 19x0.6=5.7kN/m²其他做法Σ= 1.0 kN/m²Σgk= 8.90 kN/m²五、屋面恒载标准值：（不含结构层自重及吊顶）1.上人屋面：10厚防滑釉面砖20x0.01=0.2 kN/m²10厚1:2.5水泥砂浆粘合层20x0.01=0.2 kN/m²40厚混凝土防水层 20x0.04=0.8 kN/m²30厚保温板0.5 kN/m²4.0厚SBS改性沥青防水卷材0.1 kN/m²20厚1：3水泥砂浆找平层 20x0.020=0.40 kN/m²憎水珍珠岩找坡,最薄处30厚 14x(10x2%x2/3+0.03) =2.3 kN/m²25厚1：3水泥砂浆找平层 20x0.025=0.50 kN/m²Σqk= 5.0kN/m²2.非上人屋面：40厚混凝土防水层 20x0.04=0.8 kN/m²4.0厚SBS改性沥青防水卷材0.1 kN/m²20厚1：3水泥砂浆找平层 20x0.020=0.40 kN/m²憎水珍珠岩找坡,最薄处30厚 14x(8x2%x2/3+0.03)=2.0 kN/m²25厚1：3水泥砂浆找平层 20x0.025=0.50 kN/m²Σqk= 3.8kN/m²3.种植屋面：300厚土20x0.3=6 kN/m²10厚防滑釉面砖20x0.01=0.2 kN/m²10厚1:2.5水泥砂浆粘合层20x0.01=0.2 kN/m²40厚混凝土防水层 20x0.04=0.8 kN/m²30厚保温板0.5 kN/m²4.0厚SBS改性沥青防水卷材0.1 kN/m²20厚1：3水泥砂浆找平层 20x0.020=0.40 kN/m²憎水珍珠岩找坡,最薄处30厚 14x(10x2%x2/3+0.03)=2.3 kN/m²25厚1：3水泥砂浆找平层 20x0.025=0.50 kN/m²Σqk= 11.1kN/m²4.坡屋面：[面荷暂按3 (kN/m²)/COSα]粘土瓦（暂定） 20x0.02 +19x0.01=0.59 kN/m²40厚钢筋混凝土防水层 25x0.04=1.0kN/m²30厚聚苯板保温层 0.5x0.03=0.015 kN/m²2厚聚胺脂防水涂料 10x0.02=0.2 kN/m²20厚1：3水泥砂浆找平层 20x0.020=0.40 kN/m²Σqk= 2.3+3 (kN/m²)/COSαkN/m²六、吊顶：1) 顶1（地下室）gk=0.8kN/m²2) 顶2（其他）gk=0.5kN/m²七、框架填充墙、隔墙及其他：墙体采用大孔页岩空心砖，容重按10kN/m 考虑；外墙均采用节能型烧结页岩多孔砖，容重按16.5kN/m 考虑；卫生间、厨房页岩实心砖，两种墙厚，分别为200，120，容重按19 kN/m 考虑；电视墙：页岩多孔砖1.8米高＋1.0米高页岩空心砖电梯井页岩实心砖，200厚。
