电缆的基本知识和含义
电力电缆的种类和符号含义
![电力电缆的种类和符号含义](https://img.taocdn.com/s3/m/dba5bfc905a1b0717fd5360cba1aa81144318fd0.png)
电力电缆的种类和符号含义电力电缆是连接电源和电器设备的一种重要电气元件。
种类繁多,符号体系也比较复杂。
本文将主要介绍电力电缆的种类和符号含义,希望大家能有更深入的了解。
一、电力电缆的种类1. PVC电缆PVC电缆是一种受欢迎的电力电缆,由铜线芯和聚氯乙烯绝缘体制成。
它适用于低电压电力传输,预制的长度较短,成本相对较低。
由于PVC电缆易于加工和安装,因此它也是很多电工项目的首选。
2. XLPE电缆XLPE电缆是一种高性能电力电缆,由铜线芯和交联聚乙烯(XLPE)绝缘体组成。
这种电缆可以用于中低电压电力传输,预制长度较长,使用寿命长,而且抗电压能力和电缆输出能力较强。
3. 防火电缆防火电缆是一种具有防火性能的电缆,由镁氧电缆和阻燃电缆两种类型组成。
它们的绝缘体均为特殊材料,遇火时能自行熄灭,适用于高层建筑等公共场所的电力传输。
4. 高温电缆高温电缆是一种针对高温环境而设计的电缆,通常使用耐高温材料制作,如氟塑料等。
这种电缆适用于高温和火灾环境下的电力传输,如钢铁、冶金、石油和化工等行业。
5. 其他电缆还有一些特殊应用的电缆,比如塑料光缆、光纤电缆等,适合于不同的行业领域和应用场景。
二、电力电缆的符号含义电力电缆符号是一种标识系统,用于在图表和图纸中表示电力电缆的类型和特性。
下面是一些常见的电力电缆符号含义:1. P:表示使用聚氯乙烯绝缘体制成的电力电缆。
2. XLPE:表示使用交联聚乙烯绝缘体制成的电力电缆。
3. Y:表示这种电缆是高电压电缆。
4. V:表示这种电缆是中电压电缆。
5. U:表示这种电缆是低电压电缆。
6. N:表示这种电缆是电力传输中的中性电缆。
7. C:表示这种电缆是集中式接地电缆。
8. E:表示这种电缆是分散式接地电缆。
9. YJ:表示这种电缆是交联聚乙烯绝缘体制成的高电压电缆。
10. BV:表示这种电缆是使用铜芯线制造的单芯低压电能传输电缆。
总体而言,电力电缆符号能够为电子工程师和电工提供一种通用的标识方式,能够快速地理解和识别不同类型的电力电缆,方便其在电力传输和使用方面进行工作。
电线知识
![电线知识](https://img.taocdn.com/s3/m/0d0bf6eb172ded630b1cb6c8.png)

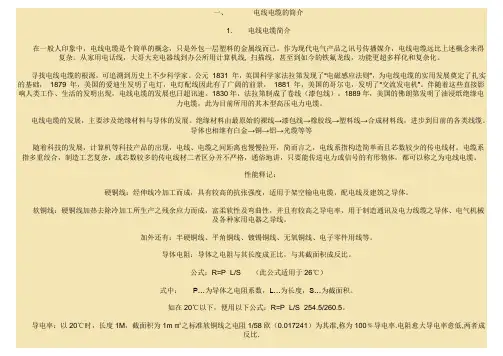

一、电线电缆的简介1. 电线电缆简介在一般人印象中,电线电缆是个简单的概念,只是外包一层塑料的金属线而已。
作为现代电气产品之讯号传播媒介,电线电缆远比上述概念来得复杂。
从家用电话线,大哥大充电器线到办公所用计算机线, 扫描线,甚至到如今的铁氟龙线,功能更超多样化和复杂化。
寻找电线电缆的根源,可追溯到历史上不少科学家。
公元1831 年,英国科学家法拉第发现了“电磁感应法则”,为电线电缆的实用发展奠定了扎实的基础,1879 年,美国的爱迪生发明了电灯,电灯配线因此有了广阔的前景,1881 年,美国的哥尔屯,发明了“交流发电机”。
伴随着这些直接影响人类工作、生活的发明出现,电线电缆的发展也日超讯速。
1830年,法拉第制成了卷线(漆包线)。
1889年,美国的佛朗第发明了油浸纸绝缘电力电缆,此为目前所用的其本型高压电力电缆。
电线电缆的发展,主要涉及绝缘材料与导体的发展。
绝缘材料由最原始的裸线→漆包线→橡胶线→塑料线→合成材料线,进步到目前的各类线缆。
导体也相继有白金→铜→铝→光缆等等随着科技的发展,计算机等科技产品的出现,电线、电缆之间距离也慢慢拉开,简而言之,电线系指构造简单而且芯数较少的传电线材。
电缆系指多重绞合,制造工艺复杂,或芯数较多的传电线材二者区分并不严格,通俗地讲,只要能传送电力或信号的有形物体,都可以称之为电线电缆。
性能释记:硬铜线:经伸线冷加工而成,具有较高的抗张强度,适用于架空输电电缆,配电线及建筑之导体。
软铜线:硬铜线加热去除冷加工所生产之残余应力而成,富柔软性及弯曲性,并且有较高之导电率,用于制造通讯及电力线缆之导体、电气机械及各种家用电器之导线。
加外还有:半硬铜线、平角铜线、镀锡铜线、无氧铜线、电子零件用线等。
导体电阻:导体之电阻与其长度成正比,与其截面积成反比。
公式:R=P×L/S (此公式适用于26℃)式中:P…为导体之电阻系数,L…为长度,S…为截面积。
如在20℃以下,便用以下公式:R=P×L/S×254.5/260.5。
电缆知识最全总结
![电缆知识最全总结](https://img.taocdn.com/s3/m/f0e230c2aaea998fcd220e1b.png)
、电线电缆中BV BLV等符号含义这些符号都是电线的一些型号,B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。
V就是PVC聚氯乙烯,也就是(塑料)L 就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19 根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线,在+—层白色的护套二、什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。
说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。
这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb 这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。
三、YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y --- 聚乙烯J ----- 交联V ------ 聚氯乙烯护套【芯数】单芯、2芯、3 芯、4芯、5 芯、3+1、3+2、4+1等【规格】1.5 平方到240 平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。
电缆符号及意义
![电缆符号及意义](https://img.taocdn.com/s3/m/42546f32580216fc700afddb.png)
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。
V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。
说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。
这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。
YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。
电线电缆介绍(PPT38页)
![电线电缆介绍(PPT38页)](https://img.taocdn.com/s3/m/a34b01c509a1284ac850ad02de80d4d8d15a01ce.png)
实心聚乙烯绝缘射频电缆在无线电通信和采用类似技术的电子装置中
使用。有实心聚乙烯绝缘聚氯乙烯护套同轴电缆(SYV)和实心聚乙烯绝缘聚氯
乙烯护套射频对称电缆(SEYV)两大系列。
u 分类:
Ø 实心聚乙烯绝缘聚氯乙烯护套同轴电缆,按其阻抗值来区分,有50Ω、 75Ω、100Ω三种。
Ø 实心聚乙烯绝缘聚氯乙烯护套射频对称电缆,按其阻抗值来区分,有75Ω、 100Ω、150Ω、200Ω几种标准规范。
●聚氯乙烯绝缘聚氯乙烯护套电缆 ●聚氯乙烯绝缘聚乙烯护套电缆
●交联聚乙烯电缆
●低温电缆 ●超导电缆
15
3.2重点介绍部分电力电缆
塑料绝缘电力电缆
➢聚氯乙烯绝缘电力电缆 ➢聚乙烯绝缘电力电缆
16
3.2.1塑料绝缘电力电缆
1.聚氯乙稀绝缘电力电缆
聚氯乙稀塑料价格便宜,物理机械性能较好,挤出工艺简单,但绝缘性能一般。
V-聚氯乙烯
44-单层粗钢丝铠装聚乙烯被层
Y-聚乙烯
53-单层钢带皱纹纵包铠装聚乙烯外被层
553-双层钢带皱纹纵包铠装聚乙烯外被层
代表产品型号:KYJV ,KVV KVVP KVVP2等
26
第五大类
通信电缆
27
5.通信电缆
u 概述 随着近二十多年来,通讯
行业的飞速发展,产品也有惊 人的发展速度。从过去的简单 的电话电报线缆发展到几千对 的话缆、同轴缆、光缆、数据 电缆,甚至组合通讯缆等。该 类产品结构尺寸通常较小而均 匀,制造精度要求高。
➢ Y系列通用橡套软电缆、电焊机和电梯电缆,适用于交 流额定电压450/750V及以下家用电器、电动工具和各 种移动式电器设备用。
23
聚氯乙烯绝缘电线电缆和软线
通信电缆的基础知识
![通信电缆的基础知识](https://img.taocdn.com/s3/m/5ef500b74793daef5ef7ba0d4a7302768e996ff5.png)
通信电缆的基础知识当我们使用电子设备进行通信时,电缆是不可或缺的一部分。
电缆通过传输电信号,并提供电力,从而使得我们能够进行通信。
在本文中,我们将讨论通信电缆的基础知识。
什么是通信电缆?通信电缆是一条由两个或多个电线组成的电缆,用于传输数据或电力信号。
通信电缆通常用于连接两个设备,例如计算机和路由器之间的连接。
通信电缆可以是多个不同材料的组合,例如铜或铝制导体,以及绝缘材料和防护材料。
通信电缆的分类通信电缆可以根据其构造、用途、传输介质等不同特性进行分类。
下面列举了一些常见的分类方法:按用途分类•数据通信电缆•电源电缆•控制电缆•合成电缆按传输介质分类•铜缆•光缆按外形分类•圆形电缆•扁平电缆•丝绳电缆通信电缆的构造1.导体:导体是电缆的基本构造单元,通常采用铜或铝制成。
由于铜具有较好的导电性能和机械强度,因此铜通常是电缆导体的首选材料。
2.绝缘层:绝缘层是保护导体的外层,通常采用聚乙烯、聚氯乙烯或聚丙烯等材料制成。
3.屏蔽:屏蔽是电缆的重要部分,能够保护电缆免受干扰并提高传输质量。
常见的屏蔽方式有铜箔屏蔽和镀锡铜丝屏蔽。
4.护套:护套是电缆最外层的保护层,能够保护电缆免受外界的机械损伤。
常见的护套材料有聚氯乙烯、聚乙烯等。
通信电缆常见的连接方式1.插头连接:插头连接是一种最常见的通信电缆连接方式,通常用于连接计算机和路由器等。
2.卡扣式连接:卡扣式连接是一种出色的连接方式,它能够增加插头和插座的紧密度,从而减少外界的干扰。
3.螺纹连接:螺纹连接是一种常见的光缆连接方式,它能够提高连接的稳定性。
通信电缆的维护对于通信电缆,日常维护非常重要。
以下是一些常见的维护技巧:1.定期清洗电缆,给电缆加上一层防静电剂。
2.定期检查电缆的插头和插座,确保它们处于良好的工作状态。
3.定期检查和更换电缆的护套。
在我们进行通信时,通信电缆是一项不可或缺的技术。
通过此文,我们了解到通信电缆的常见分类方式、构造、连接方式和维护方法。
电缆的使用和表示方法
![电缆的使用和表示方法](https://img.taocdn.com/s3/m/a6a0e95a6c85ec3a87c2c5ec.png)
电缆的使用和表示方法电缆线电压一、电缆线Uo/U表示什么?答:前者表示相电压,载流金属对绝缘层或对地的电压,后者就表示线电压了。
例如,300/500V电缆表示缆芯对绝缘层300V的绝缘电压,缆芯之间电压500V。
二、RVV表示什么:答: RVV表示:柔软的电源线,聚氯乙烯绝缘、聚氯乙烯护套仪表用软电缆。
三、仪表用电缆1、产品用途:本产品适用于仪表、仪器及其它电器设备中的信号传输及控制线路。
2、产品使用特性:电缆的交流额定电压500V以下,电缆线芯的长期工作温度应不超过70℃。
电缆允许弯曲关径应不小于电缆外径的6倍,敷设温度应不低于0℃。
3、产品型号、名称及使用范围型号名称使用范围YVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用电缆固定敷设,用于仪器、仪表的连接YVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽电缆同上,用于要求抗干扰的情况下RVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用软电缆用于要求柔软的场合RVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽软电缆同RVV型,用于抗干扰场合4、生产范围型号芯数标称截面(mm 2 )YVVYVVPRVVRVVP2、3、4、5、6、7、8、10、12 0.5 0.75 1.0 1.5 2.5电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2)导体代号T—铜导线(略)L-铝芯3)绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5)特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6)铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆基本概念
![电线电缆基本概念](https://img.taocdn.com/s3/m/eebe80c6a5e9856a57126066.png)
本公司产品介绍
3. 综合电缆 结构特点:为了便于工程施工,将几种常用线缆综合
构成综合线缆。目前常用的有西班牙弗曼科斯系列、 法国罗格朗系列、德国TCS系列。 二、产品结构特点: 聚氯乙烯绝缘、聚氯乙烯护套电线电缆 1、安装用电线:AVR、AVVR (1)AVR结构特点:导体由多根软铜丝束合而成,pvc绝 缘。因铜丝有不同直径且有不同的组合方式,所可组 成不同规格的电线。
其组合方式与AVR相同,一般RV常用规格有RV0.5、 RV0.75、RV1、RV1.5、RV2.5,其中RV0.5截面由16股0.2铜 丝组成,0.75(24/0.2)1(32/0.2)1.5(30/0.25) 2.5(49/0.25) (2)RVV结构特点:由2芯或2芯以上的RV线组合,PVC护套。 其中2芯采用双绞的方式,3芯及以上采用全绞的方式,2 芯绞合节距应不大于绞合计算外径的18倍。如有特殊要求 线芯做两两双绞即(RVVS)需要提前订制。
三 电力电缆 在电力系统中用于传送和分配电能的主要是电力电缆和架
空电线,电缆线路的建设费用通常都要高于架空线路。 电力电缆常用于城市的地下电网,发电站的引出线路,工
矿企业的内部供电,以及过江、过海等水下输电线。
电线电缆产品分类
主要结构件为:导体、绝缘层和护层。除1-3kV电压的产 品外,均需有屏蔽层,电缆线路中还必须配置各种中间 连接装置和终端等附件。
本公司产品介绍
D. 同轴电缆: (1)、实芯聚乙烯绝缘同轴电缆(SYV) (2)、聚乙烯绝缘物理发泡射频电缆(SYWV) (3)、日本标准同轴电缆 (4)、美国军工标准同轴电缆 E. 电脑线(3C+1,4C+1……) F. 发烧线 G. 音频电缆、音箱线、话筒线 H.铁路信号电缆 I、电力电缆
电力电缆的种类和符号含义
![电力电缆的种类和符号含义](https://img.taocdn.com/s3/m/c9a67d2bf68a6529647d27284b73f242336c312c.png)
电力电缆的种类和符号含义
一、用途:
电力电缆是在电力系列中传输电能用电缆,通常用于发电厂、发电站、工矿企业的电力引入或者引出线路中,与城市、地区的输配电线路与工矿企业内部的主干电力线路中。
要紧产品有:
1、橡皮绝缘电力电缆。
2、PVC绝缘护套电力电缆。
3、交联聚乙烯绝缘电力电缆。
二、字母代号及其意义
类别、用途导体绝缘内护层特征铠装置外护层
N-农用电缆L-铝线芯V-聚氯
乙烯
H-橡套CY-充汕0-无0-无
V-聚氯乙烯塑料绝缘电缆X-橡皮
F-氯丁橡皮
护套
D-不滴流1- 1-纤维层
X-橡皮绝缘电缆Y-聚乙
烯
L-铝套F-分相护套2-双钢带2-聚氯乙烯套
YJ-交联聚乙烯绝缘电缆Q-铅套
P-贫油干绝
缘
3-细圆钢
丝
3-聚乙烯套
ZQ-纸绝缘电缆V-聚氯乙烯P-屏蔽4-粗圆钢
丝
Y-聚乙烯套Z-直流三、举例:
四、型号、名称与使用范围:
型号
名称使用范围铜芯铝芯
VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电
缆
敷设在室内、管道内、隧
道内
VV VLV 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、隧
道内
VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护
套电缆敷设在地下,能承受机械
外力作用
VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电缆
五、电缆结构简图:
1、导体
2、绝缘
3、外护套
4、绕包带
5、内护层
6、钢带。
电缆的基本知识和含义
![电缆的基本知识和含义](https://img.taocdn.com/s3/m/cb12d83b0975f46526d3e15a.png)
电缆的基本知识和含义一、辐照交联电力电缆(电压等级:0.6/1KV ;执行标准:GB/T12706.1-2002)辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成—C —C —交联键,形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105 度,辐照交联为物理交联方式,整个交联没有水的介入,其绝缘中的水分子含量不大于100PPM,绝缘纯度高,从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV 、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY 、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22 、YJLV22 辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23 、YJLV23 辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32 、YJLV32 辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33 、YJLV33 辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY 适用于室内外敷设。
可经受一定的敷设牵引,但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22 、VV23、VLV23 、YJV22 、YJLV22 、YJV23 、YJLV23 敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。
VV32 、、VLV32 、VV33 、、VLV33 、YJV32 、YJLV32 、YJV33 、YJLV33 敷设在室内、隧道、电缆沟,能够承受一定的机械外力。
基本结构:导体—交联聚乙烯绝缘—内护套—钢带铠装—聚氯乙烯护套辐照交联聚烯烃(主要材料是聚乙烯)电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
电缆编号原则及含义
![电缆编号原则及含义](https://img.taocdn.com/s3/m/dce0589127fff705cc1755270722192e44365853.png)
电缆编号原则及含义
电缆编号原则及含义是根据国际标准和行业规范制定的一种方法,用于在电缆设计、生产、安装和维护过程中准确识别和跟踪电缆。
1. 编号原则:
- 电缆类型:根据电缆的功能和用途,如电力电缆、通信电缆、控制电缆等;
- 电缆结构:根据电缆的结构特点,如单芯电缆、多芯电缆、屏蔽电缆等;
- 电缆规格:根据电缆的尺寸和容量,如电缆的截面积、额
定电压等;
- 电缆用途:根据电缆的具体用途和安装环境,如室内电缆、室外电缆、地下电缆等。
2. 编号含义:
- 电缆型号:标识电缆的类型和规格,用于唯一识别电缆;
- 电缆芯数:表示电缆内部导体的数量,例如单芯、双芯、
三芯等;
- 电缆材质:表示电缆的绝缘材料和导体材料,例如PVC、XLPE等;
- 电缆用途:表示电缆的具体用途和场所,例如住宅、工业、航空等;
- 电缆颜色:用于区分不同类型和规格的电缆,如红色、黄色、绿色等;
- 电缆长度:表示电缆的长度和范围,用于配线和敷设的参考。
通过电缆编号原则及含义的规范,可以确保电缆的唯一性和可追踪性,方便电缆的识别、采购、安装和维护,提高电缆管理的效率和安全性。
电缆基础知识
![电缆基础知识](https://img.taocdn.com/s3/m/75a0d8ea2e3f5727a4e96238.png)
电力电缆知识35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z代表纸(zhi);L代表铝(lv);Q代表铅(qian);F代表分相(fen);ZR代表阻燃(zuran);NH代表耐火(naihuo )。
2.用数字表示外护层构成,有二位数字。
无数字代表无铠装层,无外被层。
第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。
4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42-10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类:V代表聚氯乙稀;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯;Z代表纸。
2.导体材料:L代表铝;T(省略)代表铜。
3.内护层:V代表聚氯乙稀护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F氯丁橡胶护套。
4.特征:D不滴流;F分相;CY充油;P贫油干绝缘;P屏蔽;Z直流。
5.控制层:0无;2双钢带;3细钢丝;4粗钢丝。
6.外被层:0无;1纤维外被;2聚氯乙稀护套;3聚乙烯护套。
7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
电缆电缆基础知识
![电缆电缆基础知识](https://img.taocdn.com/s3/m/c6b74ddad05abe23482fb4daa58da0116c171f68.png)
电力电缆的特点
架空导线和电力电缆相比,各有其优点。架空导线具有结 构简单、制造方便、造价便宜、施工容易和便于检修等优 点。而电力电缆线路一般埋于土壤或敷设于管道、沟道、 隧道中,不用杆塔,占用地面和空间少,受气候和周围环 境影响小,供电可靠,安全性高,运行简单方便,维护费 用低,市容整齐美观。
由于城市的发展,使得城市的用电密度增高,用电量愈来 愈大。而架空导线又受到大城市地面、空间、环境保护以 及安全的限制,因此输、配电线路只能采用电缆进入地下, 并发展成为电缆配电网络。
1978年我国改革开放以来,电力电缆工业得到更为迅猛的 发展。因为充油电力电缆存在结构复杂,施工、维护不便, 成本高等缺点,逐渐被塑料绝缘电力电缆所代替,特别是 1990年后,10kV及以下的聚氯乙烯绝缘电力电缆和35kV 及以下的交联聚乙烯绝缘电力电缆得到广泛的使用。随着 电缆的制造工艺水平的不断提高和大量高科技生产、试验 设备的引进,110-500kV的交联聚乙烯绝缘电力电缆也得 到应用,2000年底投入运行的我国天荒坪抽水蓄能电厂采 用了500kV交联聚乙烯绝缘电力电缆9根。现我国可生产 交联聚乙烯绝缘电力电缆等级最高已可达到750kV。
架空导线、裸电线产品型号编制方法、 采用字母所表示的含义
类别、用途 (或以导体区分)
形状
加工
特性
派生
类别、用途 (或以导体区分)
T-铜线、天线 L-铝线 G-钢芯或金属软线 TH-铜合金线
LH-铝合金 TY-铜银合金线
Y-圆形 B-扁形 D-带形 T-梯形 G-沟形 K-空心扩径
P-排状
B-包制 J-绞制 X-镀锡、稀土 YD-电镀银 N-镀镍 P-编织
电线电缆的基本特性
正因为电线电缆产品广泛应用于不同场合, 因此性能要求是多方面的,非常广泛。从整体来 看,其主要性能可综合为下几个方面:
电线电缆基础知识
![电线电缆基础知识](https://img.taocdn.com/s3/m/ca19f64376232f60ddccda38376baf1ffc4fe3d2.png)
电线电缆基础知识电线电缆基础知识第⼀章电线电缆产品总论⼀、电线电缆在社会发展中的重要作⽤⼆、国际、国内、省内线缆企业状况三、所属⾏业及地位四、线缆产品的应⽤领域五、产品分类第⼆章电线电缆产品的表⽰⽅法⼀、电线电缆产品的命名原则⼆、电线电缆产品的型号三、产品表⽰⽅法第三章公司产品种类及相关知识简介⼀、公司产品种类⼆、与产品相关的各种材料三、主要材料性能四、产品使⽤特性第四章电线电缆制造流程及公司产品⼯艺流程介绍⼀、电线电缆制造流程概述⼆、电缆基本结构三、电线电缆的主要⼯艺四、塑料电线电缆制造的基本⼯艺流程五、公司五种产品⼯艺流程第⼀章电线电缆产品总论电线电缆是⽤以传输电⼒、传递信息和实现电磁能量转换的⼀⼤类电⼯产品。
⼀、电线电缆在社会发展中的重要作⽤1. 电线电缆是量⼤⾯⼴,⽤途遍及所有领域的⼀⼤类产品。
从电线电缆产品的定义和它的使⽤功能已经表明,电线电缆已⼴泛应⽤于⼀切社会活动、经济体系运转中所使⽤的设施、装备器材和电⼒或信息传输体系中;已深⼊到第⼀个家庭和⼈们的⽇常⽣活中。
事实上,⼀切⼯业⽣产、交通运输、科研、军事装备、建筑设施、现代农业以及社会⽣活都与电缆产品息息相关。
线缆产品的需求与国民经济的增长速度和⼈民⽣活⽔平的提⾼密切相关,且与基础性建设的投⼊量关系更为直接。
这在发展中国家尤为重要。
2. 电线电缆是任何与电有关的设备和⽤电场合必须的产品。
⾸先是所有⼯农业体系、交通⼯程体系的发展及与电(电⼒与信息)有关备、器件的扩展都需要电线电缆产量的增加,特别是基础设施建设的扩⼤,需要量更⼤。
如近期展开的城、乡电⽹改造⼯程;宽频带信息⽹、信息港的建设⼯程、现代农业⼯程3.电线电缆产品安全可靠运⾏的重要性在电⼒⽹络及信息⽹络中,电线电缆是按系统分级分布着设置、并沿长度不断延伸的构件。
电线电缆的长期安全可靠运⾏就特别重要。
电线电缆线路中,⼀旦因外⼒或产品⽼化发⽣损坏,就定会涉及⼀⼤⽚。
⾄于民⽤的低压电⼒系统及⽤电设备⽤的电线电缆,与⼈民的⽣命财产安全紧密相关。
做电缆销售知识点总结
![做电缆销售知识点总结](https://img.taocdn.com/s3/m/00e2dd6f2e60ddccda38376baf1ffc4fff47e251.png)
做电缆销售知识点总结一、电缆的类型电缆是电气传输设备的一种,广泛应用于工业、建筑、交通、石油化工、农业等领域。
根据其用途和特点,电缆可以分为多种类型,主要包括电力电缆、通信电缆、控制电缆等。
不同类型的电缆在结构、材质、用途上都有所区别,销售人员需要了解各种电缆的特点,以便针对客户的需求进行推荐和销售。
1. 电力电缆电力电缆是用于输电和配电系统的电气设备,主要包括架空电缆和电力电缆。
架空电缆可用于架空电线的替代,适用于城市供电系统、农村区域的配电线路等;而电力电缆通常用于埋地敷设,适用于城市供电系统、建筑用电、工业用电等场合。
销售人员需要根据客户的需求,推荐合适的电力电缆产品,同时要了解相关的安装、维护和使用知识,以提供更专业的服务。
2. 通信电缆通信电缆是用于传输电话信号、电视信号、数据信号等的电缆,主要包括同轴电缆、光缆、配线电缆等。
由于通信技术的不断发展,通信电缆的应用也日益广泛。
销售人员需要了解不同类型的通信电缆的特点和用途,以便为客户提供更为全面的产品选择。
3. 控制电缆控制电缆是用于控制系统中的传输设备,主要包括固定式控制电缆和移动式控制电缆。
控制电缆通常应用于工业自动化系统、机械设备控制等领域。
销售人员需要了解不同类型的控制电缆的耐磨性、耐油性、耐高温性等特点,以便为客户提供更合适的产品选择。
除了以上几种主要类型的电缆,还有一些特殊用途的电缆,如防火电缆、防爆电缆、橡胶电缆等。
销售人员需要在日常工作中不断学习和了解各类电缆的特点和使用要求,以提高自己的专业知识水平。
二、电缆销售技巧在进行电缆销售时,销售人员需要具备一定的销售技巧。
下面将针对电缆销售的技巧进行总结。
1. 对产品充分了解销售人员首先要对所销售的产品有充分的了解,包括产品的性能、规格、使用范围、品牌优势等。
只有掌握了产品的优势特点,才能更好地为客户进行产品推荐。
2. 积极拜访客户销售人员需要积极拜访潜在客户,了解客户的需求,提供专业的产品推荐和解决方案。
电缆简介
![电缆简介](https://img.taocdn.com/s3/m/0bcca7de7f1922791688e8da.png)
电缆电缆电缆介绍定义1:由一根或多根相互绝缘的导体外包绝缘和保护层制成,将电力或信息从一处传输到另一处的导线。
定义2:通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。
电缆分类电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线,没有外绝缘层的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。
电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。
它们都是由多股导线组成,用来连接电路、电器等。
电缆用金属材料银金属导电性及导热性最高,具有良好的耐腐蚀性及耐氧化性,易于焊接;主要用于镀层和包复层;主要用做耐高温线及(注:依照集肤效应原理)用做高频通讯电缆导体。
铜导电性仅次于银,导热性仅次于金、银;抗腐蚀,无磁性,塑性好,易于焊接,用途广泛。
铜合金主要为提高铜的耐磨性,耐腐蚀性及机械物理性能。
铝导电性仅次于银、铜;导热性好,耐腐蚀性好,机械强度一般,塑性好,比重小。
缺点是抗拉强度低,不易焊接。
铝合金主要为提高铝的机械强度,耐热性及可焊性。
金,镍用做耐高温线。
铁(钢)常作复合导体的加强材料,如钢芯铝较线,铜包钢,铝包钢线等。
锌用做钢丝/钢带/铁导体的镀层,用以防腐蚀。
锡用做钢丝/铜线的镀层,用以防腐蚀,并有利于铜线的焊接。
安全要求埋设电缆线路的安全要求有:1.电缆线相互交叉时,高压电缆应在低压电缆下方。
如果其中一条电缆在交叉点前后1m范围内穿管保护或用隔板隔开时,最小允许距离为0.25m。
2.电缆与热力管道接近或交叉时,如有隔热措施,平行和交叉的最小距离分别为0.5m 和0.25m。
电缆的知识点
![电缆的知识点](https://img.taocdn.com/s3/m/0f5175b79f3143323968011ca300a6c30c22f133.png)
电缆的知识点电缆是一种用于传输电力或信号的导线集合体,广泛应用于电力系统、通信系统以及各种电子设备中。
电缆的设计和构造是为了提供可靠的电力传输和信号传输,同时保护导线免受外界环境的损害。
在本文中,将介绍电缆的基本构造和特点,以及一些常见的电缆类型和其应用领域。
一、电缆的基本构造和特点1.导体:电缆中的导体是负责电力或信号的传输。
常见的导体材料包括铜和铝。
导体的截面积越大,电缆的导电性能越好。
2.绝缘层:绝缘层是覆盖在导体表面的保护层,用于阻止电流泄露或干扰。
常见的绝缘材料有聚乙烯、聚氯乙烯等。
3.护套:护套是覆盖在绝缘层外面的保护层,用于保护电缆免受外部物理损伤和化学腐蚀的影响。
护套通常由聚氯乙烯或聚乙烯等材料制成。
4.屏蔽层:某些电缆还会在导体和绝缘层之间添加屏蔽层,用于防止电磁干扰的影响。
常见的屏蔽层材料有铝箔或铜编织网。
电缆的特点包括:•传输距离长:电缆可以将电力或信号从发源地传输到目标地,传输距离可以达到几公里甚至更远。
•传输稳定:电缆可以提供稳定的电力传输和信号传输,不受外界环境的影响。
•抗干扰性强:通过合理设计和使用适当的屏蔽层,电缆可以在高电磁干扰环境下保持稳定的传输性能。
二、常见的电缆类型和应用领域1.电力电缆:用于输送电能的电缆,包括高压电缆、中压电缆和低压电缆。
广泛应用于电力系统中,如电站、变电站、工厂等。
2.通信电缆:用于传输信号的电缆,包括同轴电缆、双绞线和光纤。
广泛应用于电话、电视、计算机网络等通信系统中。
3.控制电缆:用于控制电力设备或工业自动化系统的电缆。
常见的应用场景包括机械设备控制、工厂自动化等。
4.地下电缆:埋在地下的电缆,用于电力输送和通信传输。
可以减少对城市景观的影响,提高电力和通信的可靠性。
5.船舶电缆:特殊设计的电缆,用于在船舶上传输电力和信号。
具有耐腐蚀、耐油污和防潮等特点。
总结:电缆作为一种重要的电力传输和信号传输方式,其基本构造和特点决定了其广泛的应用领域。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电缆的基本知识和含义一、辐照交联电力电缆(电压等级:0.6/1KV;执行标准:GB/T12706.1-2002)辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度,辐照交联为物理交联方式,整个交联没有水的介入,其绝缘中的水分子含量不大于100PPM,绝缘纯度高,从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJL Y辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引,但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟,能够承受一定的机械外力。
基本结构:导体-交联聚乙烯绝缘-内护套-钢带铠装-聚氯乙烯护套辐照交联聚烯烃(主要材料是聚乙烯)电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
二、中压交联聚乙烯绝缘电力电缆(电压等级:6/6KV-26/35KV;执行标准:GB/T12706.2-2002)中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构,使热塑性的聚乙烯转变为热固性的交联聚乙烯,使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高,并具有优良的电气性能。
具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。
适用于工频额定电压1-35KV配电系统。
YJV62、YJLV62交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。
YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆。
其它型号与辐照交联类似(只是电压不同)YJV、YJLV、YJY、YJL Y适用于室内敷设。
可经受一定的敷设牵引,但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。
YJV32、、YJLV32、YJV33、、YJLV33适用于高落差地区,能承受一定的机械外力作用和相当的拉力。
YJV62、YJLV62、YJV63、YJLV63用于交流回路的单芯电缆,应采用非磁性材料铠装。
三、高压交联聚乙烯绝缘电力电缆(电压等级:64/110KV,执行标准:GB/T 11017-2002;127/220KV、290/500KV)XLPE电缆有极佳的气性能,介质损耗比纸绝缘和PVC绝缘都要小,XLPE电缆的电容也小,在没有有效星形接地地系统中也可降低充电电流和接地故障电流。
容易敷设是XLPE电缆的一大优点,与其它电力电缆相比,XLPE电缆弯曲半径较小,重量轻,终端处理简单,由于XLPE电缆不含油,所以在敷设时不用过多考虑线路要求,更不存在由于淌油而无法敷设的情况。
极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度90度,短时故障130度,及短路250摄氏度条件下可负载大电流。
YJV YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJL Y交联聚乙烯绝缘聚乙烯护套电力电缆YJLW02、YJLLW02交联聚乙烯绝缘皱皮铝套聚氯乙烯护套电力电缆YJLW03、YJLLW03交联聚乙烯绝缘皱皮铝套聚乙烯护套电力电缆以下省略电缆结构:导体-导体屏蔽-绝缘-绝缘屏蔽-阻水层-金属屏蔽-金属护套-沥青层-护套层-石墨层四、控制电缆(执行标准:GB9330-88;电压等级:450/750V)1、产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层,具有优良的导电性能、机械性能及化学稳定性能,适用于额定电压0.6/1KV及以下控制,监控回路用保护线路等保护场合使用。
电缆的导体长期允许工作温度为70摄氏度,辐照交联聚乙烯电缆其导体长期允许工作温度为90度;2、电缆敷设温度不低于0度;3、推荐允许敷设弯曲半径:无铠装层的电缆应不小于电缆外形的6倍,有铠装层或屏蔽层。
KVV、KYJV聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套控制电缆KVVP、KYJVP聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套编织屏蔽控制电缆KVVP22、KYJVP22聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套铜带屏蔽控制电缆KVV22、KYJV22聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套钢带铠装控制电缆KVV32、KYJV32聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套细钢丝铠装控制电缆KVVR、KYJVR聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套控制软电缆KVVRP、KYJVRP聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套编织屏蔽控制软电缆KVV、KYJV敷设在室内,电缆沟、管道等固定场合。
KVVP、KYJVP、KVVP2、KYJVP2敷设在室内、电缆沟、管道等要求屏蔽的场合KVV22、KYJV22敷设在室内,电缆沟、管道、直埋等能承受较大外力等固定场合KVV32、KYJV32敷设在室内,电缆沟、管道、竖井等能承受较大机械拉力等固定场合KVVR、KYJVR敷设在室内移动要求柔软等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合控制电缆主要用于:电器、仪表、配电装置信号传输、控制、测量等五、计算机电缆(电压等级:0.45/0.75KV,企标)本产品使用于交流额定电压为300/500及以下,对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆,用于高抗干扰性的模拟量数据传输。
1、电缆长期允许工作量不超过70摄氏度。
2、电缆敷设的温度不低于0摄氏度。
3、电缆弯曲半径不小于电缆外径的10倍。
DJYPV铜芯聚乙烯绝缘,对绞铜丝编织屏蔽、聚氯乙烯护套电子计算机电缆DJYP2V铜芯聚乙烯绝缘,对绞铜带屏蔽、聚氯乙烯护套电子计算机电缆DJYP3V铜芯聚乙烯绝缘,对绞铝/塑复合带屏蔽、聚氯乙烯护套电子计算机电缆DJYPV22铜芯聚乙烯绝缘,对绞铜丝编织屏蔽、钢带铠装、聚氯乙烯护套电子计算机电缆DJYP2V22铜芯聚乙烯绝缘,对绞铜带屏蔽、钢带铠装、聚氯乙烯护套电子计算机电缆DJYPVP2-22铜芯聚乙烯绝缘,对绞铜带屏蔽、钢速铠装、聚氯乙烯护套电子计算机电缆DJYPV结构:铜导电线芯-聚乙烯绝缘-屏蔽连接线、聚脂薄膜绕包-铜带或铝/塑或铜丝编织屏蔽-绕包层-聚氯乙烯套六、架空绝缘电缆(电压等级:0.6/1KV、8.7/15KV、26/35KV;执行标准:三个)1、本产品用于敷设在额定工频电压35KV及以下的架空电力线路中,作输配电能用,电缆导体允许工作温度为90度,短路时电缆的最高温度为250摄氏度。
2、电缆的敷设温度不低于-20摄氏度。
3、电缆敷设时允许弯曲半径不小于电缆直径的12倍。
具体型号有以下几种:1KV:JKL YJ、JKYJ、JKLGYJ;10KV:JKL YJ;10KV及35KV:JKLYJ、JKLGYJ 七、铝绞线及钢芯铝绞线(电压等级:0.6/1KV;执行标准:GB/T 1179-1999)本产品适用于野外露天架空敷设,用于低、中、高压线路的电能输配,产品重量轻,强度高、抗腐蚀、敷设不受落差限制,耐受各种环境。
钢芯铝绞线:LGJ;适用范围:高压和超高压,受力大,大跨越输电线路。
铝绞线:LJ;适用范围:受力不大,档距较小的一般输配电线路。
八、耐火电缆(电压等级:0.45/0.75、0.6/1KV;执行标准:GB/T 19666-2005,GB/T 12706.1-2002)耐火电缆用于高层建筑、地铁、电站及一些重要场所等,具有防火特性的环境场合。
除了在0.6/1KV额定工作电压下传送电力外,还可在燃烧情况下保质一定时间的安全运行,在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时,这样大大提高了耐火电缆的使用安全系数,为救助火灾赢得了一定时间。
使用范围:1、本产品适用于额定电压0.6/1KV的电力传输及分配线路。
2、导体最高长期工作温度为70度,短路时(最长持续时间不超过5S)电缆的最高温度不超过160度。
3、敷设电缆时的环境温度应不低于0摄氏度,其最小弯曲半径就不小于电缆外径的12倍。
NH-VV聚氯乙烯绝缘及护套耐火电力电缆NH-VV22聚氯乙烯绝缘及护套钢带铠装耐火电力电缆NH-YJV交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆NH-YJV22交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆NH-KVV、NH-KVV22、NH-BV等等多芯结构:导体-耐火层-绝缘-填充-包带-内护套-铠装-外护套九、低烟无卤电缆(执行标准:GB/T 19666-2005,GB 12706.1-2002)适用于高层建筑、地铁、电站以及重要的公共场所,在发生火灾情况下电缆燃烧过程中减轻烟雾浓度、避免毒性气体的释放,这样可以悦免了蔓延的浓烟使人窒息,同时也避免了有害气体对一些精密、精良仪器及对人体的毒害,从而避免在线缆燃烧时千万的第二次危害。
WDZA-YJE105、WDZA-YJLE105交联聚乙烯绝缘聚烯乙烯护套阻燃A类电力电缆WDZA-YJE23-105、WDZA-YJLE23-105交联聚乙烯绝缘钢带铠装聚乙烯护套无卤阻燃A类电力电缆十、布电线(电压等级:300/500V 、450/750V;执行标准:GB5023-1997)绝缘电线又可按每根导线的股数分为单股线和多股线,通常6平方毫米以上的绝缘电线都是多股线,6平方毫米及以下的绝缘电线可以是单股线,也可以是多股线,我们又把6平方毫米及以下单股线称为硬线,多股线称为软线。
硬线用“B”表示,软线用“R”表示。
B系列归类属于布电线,所以开头用BV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数电线常用的绝缘材料有聚氯乙烯和聚乙烯两种,聚氯乙烯用“V”表示,聚乙烯用“Y”表示。
