简易函数信号发生器
简易函数信号发生器
模拟电子技术课程设计任务书系：年级：专业：目录第1章绪论 (3)第2章函数发生器原理框图及总体框图2.1总体框图 (4)2.2 函数发生器方案选择 (5)第3章各部分电路设计及总电路图3.1 正弦波产生的工作原理 (6)3.2 方波和三角波产生的工作原理 (7)3.3 简易信号发生器总电路图 (10)第4章 EWB电路仿真及仿真结果4.1 EWB软件的简单介绍 (11)4.2正弦波发生电路的仿真 (11)4.3方波发生电路的仿真 (12)4.4三角波电路的仿真 (13)第5章 protel的仿真与电路板的制作5.1 protel99 SE 软件的简单介绍 (14)5.2 protel99中设计电路原理图的绘制 (14)5.3 protel99中PCB图的设计与制作 (15)5.4 电路板的制作 (15)5.5简易信号发生器PCB总电路封装图 (16)第7章实验总结 (17)附录A 元器件清单 (18)第一章绪论近这些年来，计算机技术进入了前所未有的快速发展时期。
而特别是高集成电路作为一个子系统的应用，发展更是迅速，已成为新一代电子设备不可缺少的核心部件，其在现实生活中的运用也是非常普遍。
在科学研究、工程教育及生产实践中，如工业过程控制、教学实验、机械振动试验、动态分析、材料试验、生物医学等领域，常常需要用到低频信号发生器。
在日常维修、教学和科研中，函数信号发生器也是不可缺少的工具。
而在我们生活中，以及一些科学研究中，锯齿波和正弦波、矩形波信号也是常用的基本测试信号。
譬如在示波器、电视机等仪器中，为了使电子按照一定规律运动，以利用荧光屏显示图像，常用到锯齿波产生器作为时基电路。
函数发生器作为一种通用的电子仪器，在生产、科研、测控、通讯等领域都得到了广泛的应用。
但市面上能看到的电子仪器在频率精度、带宽、波形种类及程控方面都已不能满足许多方面实际应用的需求。
加之各类功能的半导体集成芯片的快速生产，都使我们研制一种高精度、宽频带，能产生多种波形并具有程控等多功能函数发生器成为可能。
简易函数信号发生器设计教材
单片机原理及接口技术课程设计（论文）题目：简易函数信号发生器设计院（系）：专业班级：学号：学生姓名：指导教师：（签字）起止时间： 2015.6.22—2015.7.3课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要信号发生器又称信号源或振荡器,在生产实际和科技领域中有着广泛的应用。
各种波形曲线各可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波、正弦波的电路被称为函数信号发生器。
信号发生器在电路实验和设备检测中有着十分广泛的用途。
通过对信号发生器原理以及机构的分析，我们设计了一个能产生锯齿波，三角波，梯形波的信号发生器。
本课题采用STC12C5A60S2单片机作为数据处理及控制核心，DAC0832作为输出D/A转换，LM358作为输出信号放大芯片，LCD12864作为显示界面，用来显示幅值、周期（频率）、波形名称、操作提示等信息的设计方法，介绍了简易函数信号发生器设计的基本工作原理和应用，并详细叙述了单元电路结构、元件连线、信号控制方法及相应程序设计。
关键词：函数信号发生器；锯齿波；三角波；梯形波目录第1章绪论 (1)第2章课程设计的方案 (2)2.1概述 (2)2.2方案比较 (2)第3章硬件设计 (4)3.1主控系统 (4)3.2波形转换（D/A）电路 (6)3.3波形输出放大电路 (7)3.4显示接口电路 (10)3.4.1 LCD12864管脚功能描述： (11)3.4.2 控制界面的4 种模式 (11)3.5按键电路 (12)3.6下载调试电路 (12)第4章软件设计 (15)4.1主程序流程图 (15)4.2锯齿波的产生 (16)4.3三角波的产生 (16)4.4梯形波的产生 (18)第5章课程设计总结 (19)参考文献 (20)附录 (21)第1章绪论信号发生器是研究及工程实践中的重要仪表之一，在电子工程，通信工程，自动控制，测量仪器，仪表和计算机等技术领域的系统设计及调试过程中，用不同频率的锯齿波，三角波和梯形波作为信号源，应用十分方便。
简易函数信号发生器设计报告
简易函数信号发生器设计报告一、引言信号发生器作为一种测试设备，在工程领域具有重要的应用价值。
它可以产生不同的信号波形，用于测试和调试电子设备。
本设计报告将介绍一个简易的函数信号发生器的设计方案。
二、设计目标本次设计的目标是：设计一个能够产生正弦波、方波和三角波的函数信号发生器，且具有可调节频率和幅度的功能。
同时，为了简化设计和降低成本，我们选择使用数字模拟转换（DAC）芯片来实现信号的输出。
三、设计原理1.信号产生原理正弦波、方波和三角波是常见的函数波形，它们可以通过一系列周期性的振荡信号来产生。
在本设计中，我们选择使用集成电路芯片NE555来产生可调节的方波和三角波，并通过滤波电路将其转换为正弦波。
2.幅度调节原理为了实现信号的幅度调节功能，我们需要使用一个可变电阻，将其与输出信号的放大电路相连。
通过调节可变电阻的阻值，可以改变放大电路的放大倍数，从而改变信号的幅度。
3.频率调节原理为了实现信号的频率调节功能，我们选择使用一个可变电容和一个可变电阻，将其与NE555芯片的外部电路相连。
通过调节可变电容和可变电阻的阻值，可以改变NE555芯片的工作频率，从而改变信号的频率。
四、设计方案1.正弦波产生方案通过NE555芯片产生可调节的方波信号，并通过一个电容和一个电阻的RC滤波电路，将方波转换为正弦波信号。
2.方波产生方案直接使用NE555芯片产生可调节的方波信号即可。
3.三角波产生方案通过两个NE555芯片，一个产生可调节的方波信号，另一个使用一个电容和一个电阻的RC滤波电路，将方波转换为三角波信号。
五、电路图设计设计的电路图如下所示：[在此插入电路图]六、实现效果与测试通过实际搭建电路，并连接相应的调节电位器，我们成功地实现了信号的幅度和频率调节功能。
在不同的调节范围内，我们可以得到稳定、满足要求的正弦波、方波和三角波信号。
七、总结通过本次设计，我们成功地实现了一个简易的函数信号发生器，具有可调节频率和幅度的功能。
《模拟电子技术》简易函数信号发生器的设计与制作
《模拟电子技术》简易函数信号发生器的设计与制作1 整机设计1.1 设计任务及要求结合所学的模拟电子技在此处键入公式。
术知识，运用AD软件设计并制作一简易函数信号发生器，要求能产生方波和三角波信号，且频率可调，并自行设计电路所需电源1.2 整机实现的基本原理及框图1.电源电路组成由变压器—整流电路—滤波电路—滤波电路—稳压电路组成。
变压器将220V 电源降压至双15V，经整流电路变换成单方向脉冲直流电压，此电源使用四个整流二极管组成全波整流桥电源变压器的作用是将电网220V 的交流电压变成整流电路所需要的电压u1。
因此，u1=nu i（n 为变压器的变比）。
整流电路的作用是将交流电压山变换成单方向脉动的直流U2。
整流电路主要有半波整流、全波整流方式。
以单相桥式整流电路为例，U2=0.9u1。
每只二极管所承受的最大反向电压u RN= √2u1，平均电流I D(A V),=12I R=0.45U1R对于RC 滤波电路，C的选择应适应下式，即RC放电时间常数应该满足：RC= (3~5）T/2，T 为50Hz 交流电压的周期，即20ms。
此电源使用大电容滤波，稳压电路，正电压部分由三端稳压器7812输出固定的正12V电压，负电压部分由三端稳压器7912输出固定-12V电压。
并联两颗LED灯分别指示正负电压。
2．该函数发生器由运放构成电压比较器出方波信号，方波信号经过积分器变为三角波输出。
2 硬件电路设计硬件电路设计使用Altium Designer 8.3设计PCB，画好NE5532P,7812及7912的原理图和封装后，按照电路图画好原理图后生成PCB图。
合理摆放好各器件后设置规则：各焊盘大小按实际情况设置为了更容易的进行打孔操作，设置偏大一些，正负12V电源线路宽度首选尺寸1.2mm，最小宽度1mm，最大宽度1.2mm，GND线路宽度首选尺寸1mm，最小宽度1mm，最大宽度1.5mm，其他线路首选尺寸0.6mm，最小宽度1mm，最大宽度1.2mm。
简易多功能函数发生器

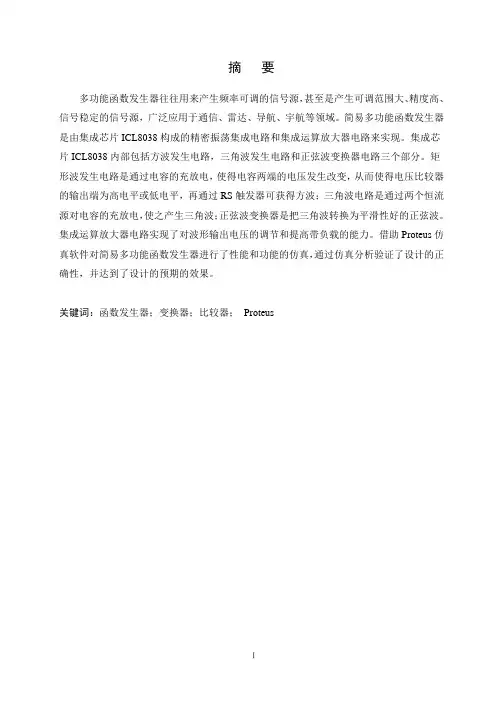

摘要多功能函数发生器往往用来产生频率可调的信号源，甚至是产生可调范围大、精度高、信号稳定的信号源，广泛应用于通信、雷达、导航、宇航等领域。
简易多功能函数发生器是由集成芯片ICL8038构成的精密振荡集成电路和集成运算放大器电路来实现。
集成芯片ICL8038内部包括方波发生电路，三角波发生电路和正弦波变换器电路三个部分。
矩形波发生电路是通过电容的充放电，使得电容两端的电压发生改变，从而使得电压比较器的输出端为高电平或低电平，再通过RS触发器可获得方波；三角波电路是通过两个恒流源对电容的充放电，使之产生三角波；正弦波变换器是把三角波转换为平滑性好的正弦波。
集成运算放大器电路实现了对波形输出电压的调节和提高带负载的能力。
借助Proteus仿真软件对简易多功能函数发生器进行了性能和功能的仿真，通过仿真分析验证了设计的正确性，并达到了设计的预期的效果。
关键词：函数发生器；变换器；比较器；ProteusMultifunctional function generator are often used to produce frequency adjustable source, even generate adjustable range, high precision, signal stable source, which widely used in communication, radar, navigation and aerospace etc. Simple multi-function function generator is made up of by the composed of precision oscillation integrated chips ICL8038 of integrated circuits and integrated operational amplifier circuit to achieve. Integrated chips ICL8038 internal including square wave happen circuit, triangle wave occurred circuit and the sine wave converter circuit three parts. Rectangular wave occurred circuit is through the capacitance charge-discharge, makes the capacitance on both ends of the voltage change, thus make the voltage comparator's output terminal for high or low level, again through the RS flip-flops can get square wave; The triangle wave circuit is through the two constant current source capacitance of the charging and discharging, causes it to have the triangle wave. Sine wave converter is converted to the triangle wave smoothness good sine wave. Integrated operational amplifier circuit realized with output voltage waveform of the adjustment and impro ve the ability of with load. By proteus simulation software to the summary with multi-function function generator the performance and the function of the simulation, through the simu lation analysis verify the correctness of design, and meet the design the expected effect.Key words:Function generator，Sine wave converter，Comparing unit，Proteus摘要 (Ⅰ)Abstract (Ⅱ)第一部分课程设计制作 (3)第一章简易多功能函数发生器方案设计 (3)1.1 绪论 (3)1.2 简易多功能函数波形发生器功能或性能 (3)1.3 函数发生器的设计方案 (4)1.3.1基于集成运算放大器的函数发生器 (4)1.3.2基于555电路的函数发生器 (4)1.3.4 比较方案 (5)第二章简易多功能函数发生器电路的设计 (6)2.1 简易多功能函数发生器 (6)2.1.1 ICL8038内部框图介绍 (6)2.1.2 内部框图工作原理 (7)2.2 ICL8038的引脚说明 (7)2.2.1 ICL8038的性能特点 (8)2.3方案电路工作原理 (8)2.4振荡频率的计算 (9)2.5 电路参数设计 (9)第三章简易多功能函数发生器电路的仿真与分析 (11)3.1 多功能函数发生器方波发生电路的仿真分析 (11)3.2多功能函数发生器正弦波发生电路的仿真分析 (12)3.3多功能函数发生器三角波发生电路的仿真分析 (12)3.4 多功能函数发生器三种波形输出电压幅值的仿真分析 (13)总结 (14)参考文献 (15)致谢 (16)附录一简易多功能函数发生器的电路图 (17)附录二简易多功能函数发生器的元件明细表 (18)第二部分PCB板的制作 (19)第一章多功能函数发生器原理图和PCB的绘制 (19)1.1 多功能信号发生器的原理图绘制步骤 (19)1.2 Protel99SE中原理图的PCB图生成 (19)1.3 绘制PCB遇到的问题 (20)1.4 多功能函数发生器的PCB板图 (20)第三部分收音机焊接 (21)第一章收音机简介 (21)1.1 无线电波的分类 (21)1.2收音机的发展 (21)第二章超外差式收音机 (23)1.1 工作原理 (23)1.1.1 最简收音机原理 (23)1.1.2 超外差式收音机原理 (23)1.1.3 调幅(AM)工作原理 (24)1.1.4 调频（FM）工作原理 (24)1.1.5 收音机电路原理图和PCB图 (24)第三章超外差式收音机的安装、焊接与调试 (26)3.1 安装 (26)3.1.1 准备工作 (26)3.1.2 安装方法与步骤 (28)3.2 焊接 (28)3.2.1 焊接步骤 (28)3.2.2 注意事项 (28)3.3 故障检查 (29)3.4 调试 (29)3.4.1 工作点的调试 (30)3.4.2 中周的调试 (30)3.4.3 对刻度 (30)3.4.4 高端的对准 (30)3.4.5 三点统调 (31)3.4.6 整体效果 (31)3.4.7 总结 (31)第一部分课程设计制作第一章简易多功能函数发生器方案设计在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的信号波形发生器。
简易函数信号发生器设计
简易函数信号发生器设计摘要：信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
这次的设计分为五个模块：单片机控制及显示模块、数模转换模块、波形产生模块、输出显示模块、电源模块。
使用AT89C52作为主控台结合芯片DAC0832产生1HZ-300HZ频率可调的五种信号波（正弦波、三角波和方波）。
这几种波形有几个开关控制，可以随意进行切换，十分方便。
另外，波形的频率和振幅也可以通过开关进行更改。
可以说这次的设计操作简单，内容丰富，而且电路快捷明了。
在编程语言上，我们选择自身比较熟悉的C语言，这样在后期波形的调试及与硬件衔接方面更容易发挥出自身优势。
经过设计及后期长时间的调试，设计的所有功能均已实现。
关键字：信号发生器、频率、幅度、AT98C52、DAC08321、设计要求1）以单片机为核心，经过D/A转换和放大电路的处理，最后输出信号；2）要求能输出正弦波、三角波和方波四种信号；3）输出信号可以通过按键来改变；4）频率可变，范围在1---300hz；5）幅度可调0---10v；6）可实现四路A/D电压采样；2、总体设计2.1 系统组成及工作原理该函数信号发生器可以输出四种波形，有正弦波、三角波和方波。
在此基础上进一步实现对波形频率和占空比的调节，并用液晶屏分两行显示波形名称和波形频率。
函数信号发生器的设计总体框图如图1所示，主要有单片机AT89C52,电源，键盘模块，LCD1602显示模块构成。
按案件模块：由5个复位开关与74LS21组成的系统通过对单片机传输中断信号来实现波形切换及频率和占空比的调节。
显示模块：用LCD1602，分行显示波形类型和波形频率的显示。
图1 系统总体框图2.2测量原理我们这个系统可实现四路A/D电压采样，使用的算法是：V=5*N/256,取五个点电压进行测量，并将测量完的十进制数据转化为二进制数据。
AD采样数据电压源输入0.100.200.300.400.451.012.003.024.01 4.51电压表测得（放大后）采集系统测得 1.01 2.00 3.02 4.02 4.52 3、硬件设计3.1硬件组成3.1.1 资源分配晶振采用12MHZ。
《模拟电子技术》简易函数信号发生器的设计与制作五
《模拟电子技术》简易函数信号发生器的设计与制作1 整机设计1.1 设计任务及要求结合所学的模拟电子技术知识，运用AD 画图软件，设计并制作完成一简易函数信号发生器，要求能产生方波和三角波信号，且频率可调，并自行设计电路所需电源电路。
1.2 整机实现的基本原理及框图函数信号发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。
其电路中使用的器件可以是分立器件，也可以是集成电路。
本课题需要完成一个能产生方波、三角波的简易函数信号发生器。
本次采用运放构成电压比较器出方波信号，采用积分器将方波变为三角波输出，其原理框图如下图所示。
2. 直流电源电路一般由“降压—整流—滤波—稳压”这四个环节构成。
基本组成框图如下图所示。
（1）电源变压器的作用是将电网220V 的交流电压变成整流电路所需要的电压U1。
因此，U1=nUi；（n 为变压器的变比）。
整流电路的作用是将交流电压U1变换成单方向脉动的直流U2。
整流电路主要有半波整流、全波整流方式。
以单相桥式整流电路为例，U2=0.9ul。
每只二极管所承受的最大反向电压Urm=根号2U1，，平均电流Id（A V）=1/2Ir＝0.45U1/R。
对于RC滤波电路，C的选择应适应下式，即RC 放电时间常数应该满足：RC= （3~5）T/2，T为50Hz交流电压的周期，即20ms。
2 硬件电路设计1、变压器：将220V 交流电压变成整流电路所需要的电压U1。
2、整流电路：将交流电压U1转换成单方向脉动的直流U2,用二极管搭建全波整流电路实现。
3、滤波电路:将脉动直流电压U2滤除纹波，变成纹波较小的U3, 采用大电容滤波4、稳压器电路：采用固定式三端稳压器7812与7912芯片，能够输出恒定电压的集成电路。
它们的主要区别是输出极性不同：7812是正电压输出，7912是负电压输出。
7812和7912的引脚功能和电路接法也不同。
7812的1号引脚为输入，2号引脚为接地，3号引脚为输出。
简易信号发生器
课程设计任务设计题目：简易信号发生器目录一．概述 (2)二．设计目的 (2)三．设计内容 (2)四．设计要求 (2)五．总体设计方案 (2)六．电路调试 (6)七．实验设备仪器 (7)八．设计心得体会 (7)九．参考文献资料 (7)一．概述函数发生器是一种可以同时产生方波,三角波和正弦波的专用集成电路。
当调节外部电路参数时，还可以获得占空比可调节的矩形波和锯齿波。
因此，广泛的用于仪器仪表之中。
本设计采用集成函数发生器ICL8038 设计并制作一个能产生三角波、正弦波、方波信号简易函数信号发生器。
二．设计目的1. 学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法，设计步骤，培养综合设计与调试能力。
2. 学习简易函数信号发生器的设计方法。
3.培养实践技能，提高分析和解决实际问题的能力。
三．设计内容采用集成函数发生器ICL8038 设计并制作一个能产生三角波、正弦波、方波信号简易函数信号发生器。
四．设计要求基本要求：信号频率范围100Hz~1KHz ；1KHz~10KHz正弦波峰峰值1v 幅值可调方波峰峰值24V 幅值可调三角波峰峰值6V 幅值可调频率控制方式手动通过改变时间常数RC 实现扩展要求：通过改变控制电压实现频率的压控，压控电压范围0～3V五．总体设计方案函数发生器是一种可以同时产生方波、三角波和正弦波的专用集成电路。
当调节外部电路参数时，还可以获得占空比可调的矩形波和锯齿波，其频率范围从1Hz 到几百kHz，频率的大小与外接相应电阻和电容有关，目前广泛应用于仪器仪表之中。
单片集成函数发生器ICL8038函数发生器的原理框图及管脚排列图分别见图1和图2.ICL8038 是一款性能优良的集成函数发生器，即可用单电源供电，也可双电源供电。
单电源供电时，将引脚11 接地，6 脚接+VCC，其值为10～30V：可双电源供电时，引脚11接-V EE，引脚 6 接+VCC，它们的值为±5～±15V。
简易函数信号发生器的设计汇总
漳州师范学院简易函数信号发生器的设计课程设计姓名：张沣年学号：100505211班级： 10电气2指导教师：周锦荣2012年 5月 5 日目录0 摘要 (2)1 设计任务要求 (2)1.1 任务 (3)1.2 设计要求 (3)2 方案选择 (3)2.1 方案1 (3)2.2 方案2 (4)3 设计原理 (4)3.1 方波发生电路单元 (4)3.2 三角波发生电路单元 (5)3.3 正弦波发生电路单元 (6)3.4 实验仿真情况 (7)4 PCB布板图 (9)5 实物安装调试 (9)5.1 测试波形 (9)5.2 实验结果分析 (12)5.3 测试数据 (13)6 设计总结 (13)7 元件清单 (14)0、摘要本设计利用集成运算放大器LM324设计一个简易函数信号发生器，根据所学的知识，运算放大器可以构成滞回比较器、积 分器和无限增益多路反馈二阶低通滤波器电路，可以分别产方波、三角波和正弦波。
依靠这些电路的组合，就可以制作成简易波形发生器电路。
采用双电源供电方式，要求在2k Ω负载条件下，输出信号满足：（1）正弦波：V V PP 10≥；方波：V V PP 14≤；三角波：V V PP 8≤ ； （2）频率范围：200Hz ~3KHz 范围内连续可调； （3）波形无明显失真。
关键词：滞回比较器、积分器、无限增益多路反馈二阶低通滤波器1、设计任务要求1.1、任务利用集成运算放大器LM324设计一个简易函数信号发生器，要求能产生正弦波、方波和三角波三种波形。
1.2、设计要求采用双电源供电形式：电源12CC V V =+、12EE V V =-；要求在2k Ω负载条件下，输出信号满足：（1）正弦波：V V PP 10≥；方波：V V PP 14≤；三角波：V V PP 8≤ ； （2）频率范围：范200Hz ~3KHz 围内连续可调； （3）波形无明显失真。
2、方案选择 2.1、方案1采用ICL8038集成函数信号发生器芯片外加电阻、电容元件，构成波形发生电路。
57简易函数信号发生器的制作.
集美大学实验报告用纸课程：电子工艺实习日期：2009年5月11日班级：光电0811 学号：2008534003 姓名：郑美玲成绩：实验四 5.7简易函数信号放生器的制作一．简要工作原理图5-7为由NE555组成的方波信号发生器，在此基础上经一级RC 滤波器输出三角波信号，再经一级RC滤波器输出正弦波信号，由此产生三种基本函数信号。
图5-7简易函数发生器二．调试步骤1.正负极与电源接好，看二极管有没有发光，有发光，电路一般没接错，可以进行调试；2.根据电路图，把R4左端与示波器连接好，调节示波器，等到屏幕上出现稳定的波形时，观察其波形并记录好输出周期和振幅；3.经一级RC滤波器输出的信号，把R4右端与示波器连接好，调节示波器，使示波器的屏幕上显示稳定的波形时，观察其波形并记录其周期和振幅；4．把R6右端与示波器连接，调节示波器，使示波器上显示稳定的波形时，观察其波形，并记录周期和振幅；5.仪器：数字示波器（CA620）及双路直流稳压电源（CJ1710）。
三．测量结果5-7 实验数据记录表波形周期（ms）振幅（V或mv）方波 2 0.11v正弦波 6 5mv三角波 1.2 75mv四．结果分析由表，得f1=1/(2*10^-3)=500 Hzf 2=1/(6*10^-3)=167 Hzf 3=1/(1.2*10^-3)=833 Hz在f1=500Hz下可以导出振幅为0.11v的方波；经一级RC滤波器，在f2=167Hz下可以导出振幅为5mv的正弦波；再经一级RC滤波器，在f3=833Hz下可以导出振幅为75mv的三角波。
五．心得体会本实验用到二极管，虽然不是第一次接触二极管，但在连接线路的时候不小心还是会把正负极接错，做实验时要养成认真的习惯，调节示波器一开始的时候可能会调不出来，但不要着急，细心观察以显示的图形，再加以微调，使波形稳定，再测数据，记录导出的是什么波形及其频率。
简易函数信号发生器的设计报告
简易函数信号发生器的设计报告设计报告：简易函数信号发生器一、引言函数信号发生器是一种可以产生各种类型函数信号的设备。
在实际的电子实验中，函数信号发生器广泛应用于工程实践和科研领域，可以用于信号测试、测量、调试以及模拟等方面。
本文将着重介绍一种设计简易函数信号发生器的原理和方法。
二、设计目标本设计的目标是实现一个简易的函数信号发生器，能够产生包括正弦波、方波和三角波在内的基本函数信号，并能够调节频率和幅度。
同时，为了提高使用方便性，我们还计划增加一个显示屏，实时显示当前产生的信号波形。
三、设计原理1.信号源函数信号发生器的核心是信号发生电路，由振荡器和输出放大器组成。
振荡器产生所需的函数信号波形，输出放大器负责放大振荡器产生的信号。
2.振荡器为了实现多种函数波形的产生，可以采用集成电路作为振荡器。
例如，使用集成运算放大器构成的和差振荡器可以产生正弦波，使用施密特触发器可以产生方波，使用三角波发生器可以产生三角波。
根据实际需要，设计采用一种或多种振荡器来实现不同类型的函数信号。
3.输出放大器输出放大器负责将振荡器产生的信号放大到适当的电平以输出。
放大器的设计需要考虑到信号的频率范围和幅度调节的灵活性。
4.频率控制为了能够调节信号的频率，可以采用可变电容二极管或可变电阻等元件来实现。
通过调节这些元件的参数，可以改变振荡器中的RC时间常数或LC谐振电路的频率，从而实现频率的调节。
5.幅度控制为了能够调节信号的幅度，可以采用可变电阻作为放大电路的输入阻抗，通过调节电阻阻值来改变信号的幅度。
同时，也可以通过增加放大倍数或使用可变增益放大器来实现幅度的控制。
四、设计步骤1.确定电路结构和信号发生器的类型。
根据功能和性能需求，选择合适的振荡器和放大器电路，并将其组合在一起。
2.根据所选振荡器电路进行参数计算和元件的选择。
例如，根据需要的频率范围选择适合的振荡器电路和元件，并计算所需元件的数值。
3.设计输出放大器电路。
基于51单片机的简易函数信号发生器资料
创新性实验研究报告实验项目名称＿简易函数信号发生器四、实验内容1、运用keil软件对程序进行编写，运行程序，并进行程序修改。
2、运用protues软件进行硬件电路仿真设计。
3、将程序下载到仿真单片机中，并观测输出波形。
4、对程序进行修改，再次运行仿真软件，直到输出理想的波形。
5、仿照仿真软件进行硬件电路的焊接。
6、将程序下载到单片机，并用示波器测试输出波形。
7、对程序进行修改，直到输出满意的波形为止。
3、实验步骤1、首先打开keil软件.2、运用keil软件对程序进行编写，程序见附件。
3、打开protues软件.4、运用protues软件对硬件电路进行设计。
9C51单片机是该信号发生器的核心，具有2个定时器，32个并行I/O口，1个串行I/O口，5个中断源。
由于本设计功能简单，数据处理容易，数据存储空间也足够，因为我们采用了片选法选择芯片，进行芯片的选择和地址的译码。
在单片机最小最小系统中，单片机从P1口接收来自键盘的信号，并通过P0口输出控制信号，通过DA转换芯片最终由示波器显示输出波形。
单片机引脚分配如下：�XTAL1，XTAL2：外接晶振，产生时钟信号。
�RST：复位电路；�P2口：8位数字信号输出输出，外接DAC0832；�P3.6口和P3.7口：DAC0832的时钟信号；单片机模块单片机输出的是数字信号，因为要得到模拟信号的波形就必须对其进行数模转换。
我们采用了DAC0832数模转换器，该芯片具由8位输入锁存器、8位DAC寄存器、8位D/A转换器及转换控制电路四部分构成。
由于其输出为电流输出，因为外加运算放大器LM324使之转换为电压输出。
最后通过示波器显示输出的波形。
数模转换模块运放模块整体硬件电路图五、实验结果与分析1、实验现象、数据记录仿真波形2、对实验现象、数据及观察结果的分析与讨论：经过观察调试，再观察，再调试，最终输出的波形较为理想。
此次试验经过一系列的调试，最终输出的波形为正弦波、方波、三角波。
模电课程设计——简易函数信号发生器资料.doc
模电课程设计——简易函数信号发生器资料.doc模拟电子技术课程设计报告简易函数信号发生器姓名:班级:指导老师:学号:日期: 2010.5.17~2010.6.30目录课题----------------------------------------------------------1摘要----------------------------------------------------------1一、设计目的-------------------------------------------------2二、技术指标-------------------------------------------------2三、元器件清单-----------------------------------------------2四、电路框图-------------------------------------------------3五、单元电路的设计-------------------------------------------4六、问题及解决 ----------------------------------------------4七、心得体会-------------------------------------------------5八、误差分析-------------------------------------------------6九、参考文献 ------------------------------------------------6简易信号发生器设计摘要:函数信号发生器是一种能能够产生多种波形,如三角波､锯齿波､矩形波(含方波)､正弦波的电路被称为函数信号发生器｡函数信号发生器在电路实验和设备检测中具有十分广泛的用途｡现在我们通过对函数信号发生器的原理以及构成设计一个能变换出三角波､正弦波､方波的简易发生器｡我们通过对电路的分析,参数的确定选择出一种最适合本课题的方案｡在达到课题要求的前提下保证最经济､最方便､最优化的设计策略｡按照设计的方案选择具体的原件,焊接出具体的实物图,并在实验室对焊接好的实物图进行调试,观察效果并与课题要求的性能指标作对比｡最后分析出现误差的原因以及影响因素｡关键字:方案确定､参数计算､调试､误差分析｡一.设计目的:设计构成正弦波､三角波､方波函数信号发生器二.技术指标:1､频率范围:20Hz~20KHz2､输出电压:不小于1V有效值3､失真度:γ<= 5%三.元器件清单:1､5V直流电源2､双踪示波器3､频率计4､直流电压表5､晶体三极管:3DG12×1(9013)6､电位器:100KΩ(2个)7､电阻器:1 KΩ(2个)4.7KΩ(1个)5.1 KΩ(2个)7.5KΩ(2个)24KΩ(2个)33KΩ(3个)560KΩ(1个)8､电容器:47μf(1个)10μf(4个)1μf(2个)0.1pf(2个)0.01pf(2个)0.001pf(2个)四.电路框图:五.单元电路的设计:RC 选频网络对于第一频段20Hz~200Hz由: RCf π21= 选:F C μ1.0= 有:Hz R C R f 2010*1.021216min ===-ππ得:Ω≈⨯==--K f R 8010*1.0202110*1.02166min max ππ 同样可得:Ω=⨯==--796010*1.02002110*1.02166max min ππf R 六.问题及解决:1.电路板的焊接首先,按图焊接电路板,注意不能有断线和短接,然后,对照原理图进行元件的焊接｡可根据自己的习惯并遵循合理的原则,将面板上的元器件安排好,尽量使连接线长度减少,变压器远离输出端｡再通电源进行调试,调整分立元件振荡电路放大元件的工作点,使之处于放大状态,并满足振幅起振条件｡仔细检查反馈条件,使之满足正反馈条件,从而满足相位起振条件｡制作完成后,应对整机进行调试｡先测量电源支流电压,确保无误后,插上集成快,装好连接线｡可以用示波器观察波形发出的相应变化,幅度的大小和频率可以通过示波器读出 ｡2.调试与测试实践表明,一个电子装置,即使按照设计的电路参数进行安装往往也难于达到预期效果｡这是因为人们在设计时,不可能周全地考虑各种复杂的客观问题,必须通过安装后的测试和调整,来发现和纠正设计方案的不足｡然后采取措施加以改进,使装置达到预定的技术指标｡因此调整电子电路的技能对从事电子技术及有关领域工作的人员来说,是不应缺少的｡调试的常用仪器有:万用表､示波器､信号发生器｡1､调试前的检查在电子元器件安装完毕后,通常不宜急于通电,要形成这种习惯,先要仔细检查｡其检查内容包括:*检查连线是否正确检查的方法通常有两种方法:(1)按照电路图检查安装的线路｡这种方法的特点是根据电路图连线,按一定顺序安装好的线路,这样比较容易查出哪里有错误｡(2)按照实际线路来对照原理图电路进行查线｡这是一种以元件为中心进行查线的方法｡把每个元件引脚的连线一次查清,检查每个去处在电路图上是否存在,这种方法不但可以查出错线和少线,还容易查出多线｡为了防止出错,对于已查过的线通常应在电路图上做出标记,最好用指针式万用表“欧姆1”挡,或数字万用表“欧姆挡”的蜂鸣器来测量,可直接测量元､器件引脚,这样可以同时发现接触不良的地方｡*检查元器件的安装情况检查元器件引脚之间有无短路和接触不良,尤其是电源和地脚,发光二极管“+”､“-”极不要接反｡2 ､调试方法与原则(1)通电观察把经过准确测量的电源接入电路｡观察有无异常现象,包括有无元件发热,甚至冒烟有异味电源是否有短路现象等;如有此现象,应立即断电源,待排除故障后才能通电｡(2)静态调试交流和直流并存是电子电路工作的一个重要组成部分｡一般情况下,直流为交流服务,直流是电路工作的基础｡因此,电子电路的调试有静态和动态调试之分｡静态调试过程:如,通过静态测试模拟电路的静态工作点,数字电路和各输入端和输出端的高低电平值及逻辑关系等,可以及时发现已损坏的元器件,判断电路工作情况,并及时调整电路参数,使电路工作状态符合设计要求｡(3)动态调试调试的方法是在电路的输入端接入适当频率和幅值的信号,并循着信号流向来检测各有关点的波形,参数和性能指标｡发现故障应采取各种方法来排除｡通过调试,最后检查功能块和整机的各种指标是否满足设计要求,如必要再进一步对电路参数提出合理的修正｡3.矩形波占空间比为50%和15%的输出波形(a)矩形波占空比为50%的输出波形(b)矩形波占空比15%的输出波形七. 误差分析:a.输出电压Vp-p≤2Vcc,因为运放输出级是由NPN型或PNP型两种晶体管组成的复合互补对称电路,输出方波时,两管轮流截止与饱和导通,导通时输出电阻的影响,使方波输出幅度小于电源电压值｡b.方波的上升时间tr,主要受运放转换速率的限制｡如果输出频率较高,则可接入加速电容C1(C1一般为几十皮法)｡可用示波器(或脉冲示波器)测量trc. 测得输出电流时接触点之间的微小电阻造成的误差;d. 电流表内阻串入回路造成的误差;e. 测得纹波电压时示波器造成的误差;f. 示波器, 万用表本身的准确度而造成的系统误差;八.实验心得:经过这次模拟电子技术的课程设计,我遇到了很多困难,也学会了很多｡第一次利用所学知识来用于实际,但也由于一些知识掌握得不顾好,这也给设计过程带来的很大的困难｡设计中,我们经历了选题､认识器件､实物焊接､调试和总结等多个环节｡特别在实物焊接阶段,因为我们以前没有做过类似的实验阶段,所以做起来时又兴奋,又困难｡由于采用了电路板,为了使步线美观､简洁,还真是费了我们不少精力,经过不断的修改与讨论,最终结果还比较另人满意｡所以,经过这次设计过程,让我们学会了团队合作､探索思考和独立操作等｡这都锻炼了我们的实践动手能力和电子设计能力,同时也加深了我对理论知识的掌握和了解｡九.参考文献:1.彭介华.电子技术课程设计指导.北京:高等教育出版社,2005｡2.陈大钦主编.电子技术基础实验—电子电路实验·设计·仿真.北京.高等教育出版社,2000｡3.高吉祥主编.电子技术基础实验与课程设计.北京:电子工业出版社,2002｡4.童诗白.模拟电子技术基础.北京. 高等教育出版社,2006｡。
简易信号发生器课程设计
简易信号发生器课程设计数字电子技术基础课程设计报告设计题目：简易函数信号发生器完成人：王鹏仇佳慧班级： 13表一学号：201314040108 201314040109指导教师：许金刚成绩：一、设计任务和要求（1）电路能输出正弦波、方波和三角波等三种波形；（2）输出信号的频率要求可调；二、设计内容设计一个电路能够产生正弦波、方波和三角波等三种波形。
三、主要参考资料模电电子技术基础（第四版）清华大学电子学教研组编童诗白华成英主编高等教育出版社内容一，函数发生器总方案及原理框图1.1 原理框图1.2 函数发生器的总方案函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件 (如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块)。
为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与晶体管差分放大器共同组成的方波—三角波—正弦波函数发生器的设计方法。
产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生三角波—方波，再将三角波变成正弦波或将方波变成正弦波等等。
本课题采用先产生方波—三角波，再将三角波变换成正弦波的电路设计方法，本课题中函数发生器电路组成框图如上图所示：由比较器和积分器组成方波—三角波产生电路，比较器输出的方波经积分器得到三角波，三角波到正弦波的变换电路主要由差分放大器来完成。
差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。
特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。
波形变换的原理是利用差分放大器传输特性曲线的非线性。
二，各部分电路设计及总电路图3.1 方波发生电路的工作原理用迟滞比较器构成的方波产生电路如图3-1所示，图中，R和C 为定时元件，构成积分电路它把输出电压反馈到集成运算放大器的反向端，RC回路既作为延迟环节，又作为反馈网络。
简易函数信号发生器
郑州科技学院《模拟电子技术》课程设计题目简易函数信号发生器学生姓名王锋专业班级12级通信工程3班学号201251011院（系）信息工程学院指导教师李瑞贤完成时间2014年5月10日目录1 函数信号发生器 ........................................................................................................................1.1 信号发生器的应用领域 ....................................................................................1.2函数信号发生器的发展趋势.........................................................................2 课程设计的目的 .....................................................................................................................3 课程设计的任务与要求...................................................................................................3.1 设计任务.........................................................................................................................3.2设计要求..........................................................................................................................4 函数信号发生器设计方案与论证 ..........................................................................4.1 方案选择与论证.......................................................................................................4.2 函数信号发生器原理电路图........................................................................4.2.1 正弦波发生电路的工作原理 ........................................................4.2.2 正弦波—方波转换电路的工作原理......................................4.2.3 方波—三角波转换电路的工作原理.....................................4.2.4 电路参数的计算及选择.....................................................................5 总原理图........................................................................................................................................6 电路的仿真..................................................................................................................................6.1正弦波发生电路的仿真........................................................................................6.2方波——三角波转换电路的仿真 ...............................................................7 电路的安装与调试...............................................................................................................7.1正弦波发生电路的安装与调试......................................................................7.2正弦波—方波转换电路的安装与调试 ...................................................7.3方波—三角波转换电路的安装与调试 ...................................................7.4总电路的调试.................................................................................................................8 元器件列表.....................................................................................................................................9 课设小结...........................................................................................................................................10 参考文献........................................................................................................................................1 函数信号发生器1.1 信号发生器的应用领域信号发生器应用广泛，种类繁多，性能各异，分类也不尽一致。
简易函数信号发生器中积分器
在简易函数信号发生器中，积分器是一种常见的电路模块，用于对输入信号进行积分运算。
积分器的作用是将输入信号的幅度与时间进行积分，得到输出信号的面积。
积分器的电路图如下所示：
```
R
Vin ----/\/\/\----|---- Vout
|
C
|
GND
```
其中，Vin为输入信号，Vout为输出信号，R为电阻，C为电容。
积分器的工作原理如下：
1. 当输入信号Vin为正时，电容C开始充电，输出信号Vout逐渐增加；
2. 当输入信号Vin为负时，电容C开始放电，输出信号Vout逐渐减小；
3. 当输入信号Vin为零时，电容C不再充电或放电，输出信号Vout 保持不变。
积分器的输出信号Vout可以表示为：
Vout = - (1 / RC) * ∫ Vin dt
其中，RC为积分器的时间常数，决定了积分器的响应速度。
较大的RC值会导致积分器的响应速度较慢，而较小的RC值会导致积分器的响应速度较快。
积分器在信号处理中常用于对输入信号进行积分运算，从而得到输入信号的累积值或面积。
它在控制系统、滤波器设计等领域有广泛的应用。
简易函数信号发生器
物理与电子信息学院单片机与接口技术课程设计报告设计题目： 简易函数信号发生器的设计专 业： 电子信息工程班 级： 2013级 2班姓 名： 周亚蕾，李培根，汤小伟课程设计划任务书电子信息工程系电子信息工程专业学生姓名周亚蕾班级2013级2班学号130802095学生姓名李培根班级2013级2班学号130802022学生姓名汤小伟班级2013级2班学号130802049课程名称：单片机原理与接口技术设计题目：简易函数信号发生器的设计课程设计内容与要求：设计内容1、设计一个基于AT89S52单片机的信号发生器；2、能够输出方波和正弦波（正弦波是双极性的），要求可用按键选择；3、可选电压值为：1V、2V、3V、4V、5V五个档位；4、可选频率值为：10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1KHz七个档位；5、能够通过显示模块显示输出波形的主要参数。
课程设计开始日期2015年12月21日指导教师黄云飞课程设计结束日期2015年12月28日简易函数信号发生器的设计摘要本设计是实用信号源的设计，以 AT89C51 单片机为核心，通过单片机控制8位分辨率的D/A转换集成芯片DAC0832产生相关类型的波形，而通过独立按键对输出波形种类进行选择，通过拨码开关对信号输出频率进行设置，通过滑动变阻器对信号输出幅值进行调整。
该设计可以产生正弦、锯齿、三角、方波等四种波形，经过仿真与实物测试，输出波形稳定且频率、幅值可调节，达到预期设计目标。
关键词：信号发生器；AT89C51;DAC0832Digital StopwatchABSTRACTThis design is the design of the practical source, AT89C51 single-chip microcomputer as the core, through the single-chip microcomputer control 8-bit resolution of D/A conversion chip DAC0832 related types of waveforms, and through independent buttons to choose types of output waveform, the signal output by dial the code switch frequency set, through the slide rheostat to adjust output signal amplitude. This design can produce sine, saw tooth, triangle, square wave and so on four kind of waveform, through simulation and actual test, the output waveform is stable and adjustable frequency, amplitude, the desired design goal.Key words: signal generator; AT89C51; DAC0832目录1系统总体方案设计 (3)1.1设计内容 (3)1.2设计要求 (3)1.3设计思路及描述 (4)2系统硬件电路的设计 (4)2.1 AT89C51单片机简介 (4)2.1.1 AT89C51提供的标准功能 (4)2.1.2 AT89C51引脚功能 (4)2.2 DAC0832简介 (5)2.2.1 DAC0832的结构 (5)2.2.2 DAC0832工作方式 (6)2.3单元电路的硬件设计 (6)2.3.1单片机AT89C51系统的设计 (6)2.3.2 DAC0832模数转换电路 (7)2.3.3 运放电路 (8)2.4 显示电路 (8)2.5 键盘电路 (9)3系统软件结构设计 (10)3.1三角波程序设计 (10)3.2正弦波程序设计 (12)结论 (14)参考文献 (14)附录 (15)前言信号发生器在测量各种电信系统或者设备的时候，有着广泛的应用。
单片机函数发生器
简易函数信号发生器摘要函数发生器采用AT89S52 单片机作为控制核心，外围采用模拟/数字转换电路（DAC0832）、倍频电路（CD4046）、运放电路（LM324）、按键和LCD液晶显示电路等。
电路采用AT89S52单片机和一片DAC0832数模转换器组成数字式信号发生器。
函数信号发生器，它具有价格低、性能高和在低频范围内稳定性好、操作方便、体积小、耗电少等特点。
由于采用了LM324运算放大器，使其电路更加具有较高的稳定性能，性能比高。
此电路清晰，出现故障容易查找错误，操作简单、方便。
通过按键控制可产生方波、三角波、正弦波，同时用1602显示对应的波形范围为0~5 V，频率范围为1Hz~ 1MHz,并实现占空比和频率。
所产生的波形VP-P可调，波形准确并且平滑。
本系统设计简单、性能优良，具有一定的实用性。
本设计主要应用AT89S52作为控制核心。
硬件电路简单，软件功能完善，控制系统可靠，性价比较高等特点，具有一定的使用和参考价值。
AbstractFunction generator controlled by ATM89S52 MCU as the core，External analog / digital conversion circuit (DAC0832), double frequency circuit (CD4046), operational amplifiers (LM324), buttons and LCD indicator circuit.AT89S52 MCU and a DAC0832 composed digital signal generator.Function signal generator, it has low cost, high performance and low frequency range, good stability, easy operation, small size, low power consumption, etc.As a result of the LM324 op amp, make the circuit more stable performance with high performance.The circuit is clear, easy to find failure error, simple and convenient.It can produce a square wave, triangle wave, sine wave, through the button .Show frequency and the waveform.Waveform Amplitude range of 0 ~ 5 V, frequency range of 1Hz ~ 1MHz, and to achieve adjustable duty cycle, waveform accurate and smooth.The design of the main application is AT89S52 as the control center.Simple hardware circuit, software, functional, and reliable control system, high cost performance characteristics such as a certain reference value for the use.·1、总体方案比较与论证方案 1. 采用模拟分离元件或单片压控函数发生器可产生方波，三角波，正弦波。
电子设计大赛简易信号发生器_设计总结报告
简易信号发生器摘要函数发生器是一种在科研和生产中经常用到的基本波形产生器，集成函数波形发生器一般都采用ICL8038或5G8038，而它们只能产生300kHz以下的中低频正弦波、矩形波和三角波，且频率与占空比不能单独调节，从而给使用带来很大不便。
本文介绍由LM324和稳压管组成的函数波形发生器，该电路能够产生正弦波、方波和三角波信号，频率能扩展至0.0lHz一1MHz。
关键词：函数波形发生器；LM324；电位器；稳压管；二极管；第一部分：系统需求分析一、概论信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形,如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
函数信号发生器在电路实验和设备检测中具有十分广泛的用途。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。
本设计要求实现一个信号发生器，能够产生正弦波，三角波和方波；信号源的输出可以是电压型或电流型。
二、技术指标1、频率范围1Hz~10MHz；2、频率可调——每次小于10HZ；3、幅度范围2mV~10V；4、稳定度小于0.001；5、波形失真度小于3%。
三、要求1、产生正弦波,方波，三角波；2、频率可调；3、幅度可调。
第二部分：方案设计与论证函数信号发生器的实现方法通常有以下几种：（1）用分立元件组成的函数发生器：通常是单函数发生器且频率不高，其工作不很稳定，不易调试。
（2）可以由晶体管、运放IC等通用器件制作，更多的则是用专门的函数信号发生器IC产生。
早期的函数信号发生器IC，如L8038、BA205、XR2207/2209等，它们的功能较少，精度不高，频率上限只有300kHz，无法产生更高频率的信号，调节方式也不够灵活，频率和占空比不能独立调节，二者互相影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计任务书（一）设计目的1、掌握信号发生器的设计方法和测试技术。
2、了解单片函数发生器IC8038的工作原理和应用。
3、学会安装和调试分立元件与集成电路组成的多级电子电路小系统。
（二）设计技术指标与要求1、设计要求（1）电路能输出正弦波、方波和三角波等三种波形；（2）输出信号的频率要求可调；（3）拟定测试方案和设计步骤；（4）根据性能指标，计算元件参数，选好元件，设计电路并画出电路图；（5）在面包板上或万能板或PCB板上安装电路；（6）测量输出信号的幅度和频率；（7）撰写设计报告。
2、技术指标频率范围：100Hz~1KHz 1KHz~10KHz；输出电压：方波V P-P≤24V，三角波V P-P=6V，正弦波V P-P=1V；方波t r小于1uS。
（三）设计提示1、方案提示：（1）设计方案可先产生正弦波，然后通过整形电路将正弦波变成方波，再由积分电路将方波变成三角波；也可先产生三角波-方波，再将三角波变成正弦波。
（2）也可用单片集成芯片IC8038实现，采用这种方案时要求幅度可调。
2、设计用仪器设备：示波器，交流毫伏表，数字万用表，低频信号发生器，实验面包板或万能板，智能电工实验台。
3、设计用主要器件：（1）双运放NE5532（或747）1只（或741 2只）、差分管3DG100 4个、电阻电容若干；（2）IC8038、数字电位器、电阻电容若干。
4、参考书：《电子线路设计·实验·测试》谢自美主编华中科技大学出版社《模拟电子技术基础》康华光主编高等教育出版社《模拟电子技术》胡宴如主编高等教育出版社（四）设计报告要求1、选定设计方案；2、拟出设计步骤，画出设计电路，分析并计算主要元件参数值；3、列出测试数据表格；4、调试总结，并写出设计报告。
（五）设计总结与思考1、总结信号发生器的设计和测试方法；2、总结设计信号发生器所用的知识点；3、三角波的输出幅度是否可以超过方波？4、IC8038的输出频率与哪些参数有关？如何减小失?目录第1章设计要求与设计指标 (5)1.1设计技术指标与要求 (5)1.1.1设计要求 (5)1.1.2设计技术指标 (5)第2章理论分析 (6)2.1简易信号发生器设计方案 (7)2.1.1方案一原理框图 (7)2.1.2方案二原理框图 (7)2.1.3方案三原理框图...........................‥ (7)2.2函数发生器的选择方案 (8)第3章具体内容设计 (8)3.1各组成部分的工作原理 (8)3.1.1方波、三角波发生电路的工作原理 (8)3.1.2三角波--正弦波转换电路的工作原理 (8)3.1.3总电路图 (8)3.2参数确定 (9)3.3 EWB仿真电路 (10)3.3.1仿真输出三角波和方波 (10)3.3.2仿真正弦波和方波输出……………………………………………(10）3.3.3仿真三角波与正弦波输出 (11)3.4 protel制图及PCB板的制作和电路的安装 (12)3.4.1PCB布线图 (12)3.4.2 PCB板底层布线图 (13)3.4.3 PCB板的制作 (14)3.4.4将各元件安装到PCB板上 (14)第4章实验结果与测试 (15)4.1方波---三角波转换电路的实验结果 (15)4.2正弦波发生电路的实验结果 (16)结束语 (16)仪器仪表清单 (17)参考文献 (17)致谢 (18)第1章设计要求与设计指标1.1设计技术指标与要求1.1.1设计要求（1）电路能输出正弦波、方波和三角波等三种波形；（2）输出信号的频率要求可调；（3）拟定测试方案和设计步骤；（4）根据性能指标，计算元件参数，选好元件，设计电路并画出电路图；（5）在面包板上或万能板或PCB板上安装电路；（6）测量输出信号的幅度和频率；（7）撰写设计报告。
1.1.2技术指标（1）频率范围：100Hz~1KHz 1KHz~10KHz；（2）输出电压：方波VP-P≤24V，三角波VP-P=6V，正弦波VP-P=1V；方波tr 小于1uS。
第2章理论分析2.1简易信号发生器设计方案2.1.1方案一原理框图图1 方波、三角波、正弦波、信号发生器的原理框图首先由555定时器组成的多谐振荡器产生方波，然后由积分电路将方波转化为三角波，最后用低通滤波器将方波转化为正弦波，但这样的输出将造成负载的输出正弦波波形变形，因为负载的变动将拉动波形的崎变。
2.1.2方案二原理框图图2 正弦波、方波、三角波信号发生器的原理框图RC正弦波振荡电路、电压比较器、积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法，电路框图如上。
先通过RC正弦波振荡电路产生正弦波，再通过电压比较器产生方波，最后通过积分电路形成三角波。
此电路具有良好的正弦波和方波信号。
但经过积分器电路产生的同步三角波信号，存在难度。
原因是积分器电路的积分时间常数是不变的，而随着方波信号频率的改变，积分电路输出的三角波幅度同时改变。
若要保持三角波幅度不变，需同时改变积分时间常数的大小。
2.1.3方案三原理框图图3 正弦波、方波、三角波信号发生器的原理框图由运算放大器单路及分立元件构成，方波——三角波——正弦波函数发生器电路组成如图1所示，由于技术难点在三角波到正弦波的变换，正弦波可由三角波经过低通滤波器生成.原理如下:三角波展开成傅里叶级数形式,经过低通滤波器之后电路知只有低频正弦或余弦分量流出。
积分电路RC正弦波振荡电路电压比较器正弦波方波三角波2.2函数发生器的选择方案函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件(如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
为进一步掌握电路的基本理论及实验调试技术，本课题未采用单片函数发生器模块8038。
方案三的电路结构、思路简单，运行时性能稳定且能较好的符合设计要求，且成本低廉、调整方便，关于输出正弦波波形的变形，可以通过可变电阻的调节来调整。
而方案二，关于三角波的缺陷，不是能很好的处理，且波形质量不太理想，且频率调节不如方案三简单方便。
综上所述，我们选择方案三。
第3章具体内容设计3.1各组成部分的工作原理3.1.1方波、三角波发生电路的工作原理如把滞回比较器和积分器首尾相接形成正反馈闭环系统，如图11－3 所示，则比较器A1输出的方波经积分器A2积分可得到三角波，三角波又触发比较器自动翻转形成方波，这样即可构成三角波、方波发生器。
图11－4为方波、三角波发生器输出波形图。
由于采用运放组成的积分电路，因此可实现恒流充电，使三角波线性大大改善。
图4 方波、三角波产生电路电路振荡频率 fW f 12O )C R (R 4R R f += 方波幅值 U ′om ＝±U Z三角波幅值 Z 21om U R R U = 调节R W 可以改变振荡频率，改变比值21R R 可调节三角波的幅值。
图5方波、三角波发生器输出波形图3.1.2三角波--正弦波转换电路的工作原理图6 三角波产生正弦波原理图原理：采用低通滤波的方法将三角波变换为正弦3.1.3总电路图总电路原理：通过调节电位器可以改变电路的频率大小，通过两个稳压管可以确定方波输出的大小，通过确定R1和R2的大小，从而可以确定三角波的大小三角波再经R5、C6积分网络，输出近似的正弦波。
3.2参数确定电路振荡频率 fW f 12O )C R (R 4R R f += 方波幅值 U ′om ＝±U Z三角波幅值 Z 21om U R R U = 由上公式与设计要求可知：R1=20khom, R2=30Khom,Uz=10V, Cf=0.025uf.Rw=0~100Khom.3.3 EWB仿真电路3.3.1仿真输出方波3.3.2仿真正弦波输出3.3.3仿真三角波与正弦波输出仿真总结:3.4 protel制图及PCB板的制作和电路的安装3.4.1PCB布线图将DXP 2004制图软件中的PCB原理图封装，布线。
点击软件菜单栏中“设计”按钮，然后点击其下的“update PCB Document.PCB2PcbDoc”按钮，就将PCB 原理图封装，布线到创建的PCB文件上，如图12所示的PCB布线图。
3.4.2 PCB板底层布线图在PCB布线图的视图中，点击菜单栏中的“文件”按钮，然后点击其下的“打印预览”按钮，在出现的各图中就有如图14所示的PCB板底层布线图。
3.4.3 PCB板的制作将PCB板底层布线图打印到热转印纸上，将其粘在一块合适的铜板上，然后将铜板通过热转印器，将铜板腐蚀，用打孔机在其上的各个元件的引脚打孔，就得到如图15所示的PCB板实物图。
3.4.4将各元件安装到PCB板上(1)把ua741集成块插入PCB板，注意方向，然后焊接好。
(2)注意直流源的正负及接地端。
(3) 分别把各电阻，电容放入所定位置，注意电容的极性，然后焊接好。
安装完各元件后的得到的电板实物图。
第4章实验结果与测试4.1方波---三角波转换电路的实验结果把电路板的电源接好，将输出端接示波器，进行整体测试、观察。
针对其出现的问题，进行排查校验，使其满足实验要求。
可得到实测方波波形如图18所示：图18 实测方波波形其部分参数如下所示：Vpp=18.86V，Prd=969.6us. Freq=1.03KHZ实测三角波波形如图所示：图实测三角波波形4.2正弦波发生电路的实验结果由示波器实测正弦波波形图为：图实测正弦波波形由图可知波形有一点失真。
波形有些失真调节Rw可改变相频大小。
4.3实验结果分析输出的各波形的参数范围有些许的偏差，是因为在各原件的参数选择上有些偏差。
三角波处理成正弦波方法不够完善。
结束语为期三个星期的课程设计已经结束，在这三星期的学习、设计、焊接过程中我感触颇深。
使我对抽象的理论有了具体的认识。
通过对函数信号发生器的设计，我掌握了常用元件的识别和测试；熟悉了常用的仪器仪表；了解了电路的连接、焊接方法；以及如何提高电路的性能等等。
通过对函数信号发生器的设计，我还深刻认识到了“理论联系实际”的这句话的重要性与真实性。
而且通过对此课程的设计，我不但知道了以前不知道的理论知识，而且也巩固了以前知道的知识。
最重要的是在实践中理解了书本上的知识，明白了学以致用的真谛。
也明白老师为什么要求我们做好这个课程设计的原因。
他是为了教会我们如何运用所学的知识去解决实际的问题，提高我们的动手能力。
在整个设计到电路的焊接以及调试过程中，我个人感觉调试部分是最难的，因为你理论计算的值在实际当中并不一定是最佳参数，我们必须通过观察效果来改变参数的数值以期达到最好。
