投影机的成像原理
投影成像原理
投影成像原理

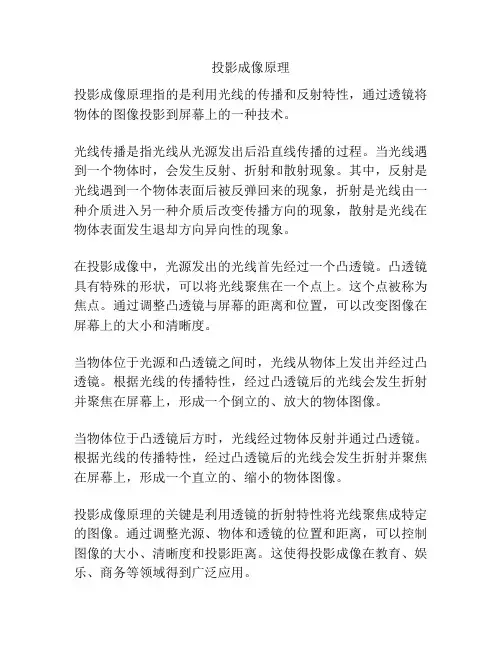

投影成像原理指的是利用光线的传播和反射特性，通过透镜将物体的图像投影到屏幕上的一种技术。
光线传播是指光线从光源发出后沿直线传播的过程。
当光线遇到一个物体时，会发生反射、折射和散射现象。
其中，反射是光线遇到一个物体表面后被反弹回来的现象，折射是光线由一种介质进入另一种介质后改变传播方向的现象，散射是光线在物体表面发生退却方向异向性的现象。
在投影成像中，光源发出的光线首先经过一个凸透镜。
凸透镜具有特殊的形状，可以将光线聚焦在一个点上。
这个点被称为焦点。
通过调整凸透镜与屏幕的距离和位置，可以改变图像在屏幕上的大小和清晰度。
当物体位于光源和凸透镜之间时，光线从物体上发出并经过凸透镜。
根据光线的传播特性，经过凸透镜后的光线会发生折射并聚焦在屏幕上，形成一个倒立的、放大的物体图像。
当物体位于凸透镜后方时，光线经过物体反射并通过凸透镜。
根据光线的传播特性，经过凸透镜后的光线会发生折射并聚焦在屏幕上，形成一个直立的、缩小的物体图像。
投影成像原理的关键是利用透镜的折射特性将光线聚焦成特定的图像。
通过调整光源、物体和透镜的位置和距离，可以控制图像的大小、清晰度和投影距离。
这使得投影成像在教育、娱乐、商务等领域得到广泛应用。
投影仪是什么原理
投影仪是什么原理
投影仪是一种通过光学原理将电子图像信号转化为可视影像的设备。
它通过光源发出强光，经过透镜系统将光线聚焦成一个小而亮的光斑，然后再通过液晶、DLP（数字微型光学投影技术）等装置，将电子图像信号转化为光学信号，通过反射、透射或折射原理，将光学信号衍射到投影屏上，形成可视影像。
投影仪的主要部件包括光源、光学系统、图像处理芯片、液晶面板或DLP芯片、透镜系统和投影屏幕。
其中，光源的光线
通过透镜系统进行聚焦，使光线尽可能聚集在一个小的面积上。
然后，通过液晶面板或DLP芯片对电子图像信号进行处理，
液晶面板通过控制液晶分子的偏转来控制光线的透过程度，从而呈现出不同亮度和颜色的图像。
DLP芯片则利用微小的可
控制被反射的微镜片来控制光线的分布，从而形成图像。
最后，通过透镜系统将处理后的光线投射到投影屏上，显示出清晰的图像。
总结而言，投影仪利用光学原理将电子图像信号转化为可视影像。
它通过光源、光学系统、图像处理芯片等部件，将光线聚焦并将电子图像信号转化为光学信号，最终形成可视影像投射到投影屏上。
投影仪和放映机的原理

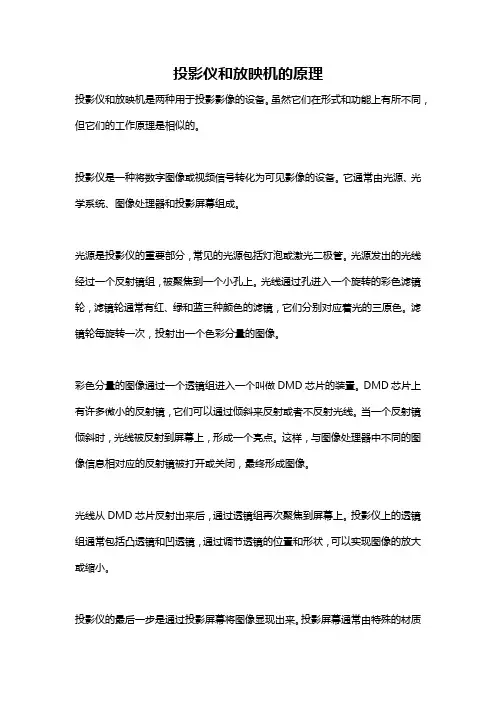

投影仪和放映机的原理投影仪和放映机是两种用于投影影像的设备。
虽然它们在形式和功能上有所不同，但它们的工作原理是相似的。
投影仪是一种将数字图像或视频信号转化为可见影像的设备。
它通常由光源、光学系统、图像处理器和投影屏幕组成。
光源是投影仪的重要部分，常见的光源包括灯泡或激光二极管。
光源发出的光线经过一个反射镜组，被聚焦到一个小孔上。
光线通过孔进入一个旋转的彩色滤镜轮，滤镜轮通常有红、绿和蓝三种颜色的滤镜，它们分别对应着光的三原色。
滤镜轮每旋转一次，投射出一个色彩分量的图像。
彩色分量的图像通过一个透镜组进入一个叫做DMD芯片的装置。
DMD芯片上有许多微小的反射镜，它们可以通过倾斜来反射或者不反射光线。
当一个反射镜倾斜时，光线被反射到屏幕上，形成一个亮点。
这样，与图像处理器中不同的图像信息相对应的反射镜被打开或关闭，最终形成图像。
光线从DMD芯片反射出来后，通过透镜组再次聚焦到屏幕上。
投影仪上的透镜组通常包括凸透镜和凹透镜，通过调节透镜的位置和形状，可以实现图像的放大或缩小。
投影仪的最后一步是通过投影屏幕将图像显现出来。
投影屏幕通常由特殊的材质制成，可以增强图像的对比度和亮度。
当光线投射到屏幕上时，图像会被反射出来，供观众观看。
与投影仪不同，放映机通常指的是电影放映机。
放映机用于将胶片上的影像投射到屏幕上播放。
放映机的工作原理可以简单地分为三个步骤：读取胶片、照明和投影。
放映机通过传送系统将胶片从一个卷轴传送到另一个卷轴。
在传送过程中，胶片会通过一个读取器，读取器会将胶片上的影像转化成光信号。
读取器通常由一个透镜和一个感光元件构成，光信号会通过感光元件被转换成电信号。
接下来是照明阶段，放映机会使用一种特殊的光源，如灯泡，产生高亮度的光线。
光线通过镜头系统，聚焦到胶片上。
由于胶片上有影像信息，光线在穿过胶片时会被这些信息吸收或反射。
被吸收的光线使得相应的区域变暗，而被反射的光线则保持亮度，形成影像。
最后一步是投影阶段，放映机通过透镜系统将胶片上的影像投射到屏幕上。
3lcos 投影 成像原理
3lcos 投影成像原理

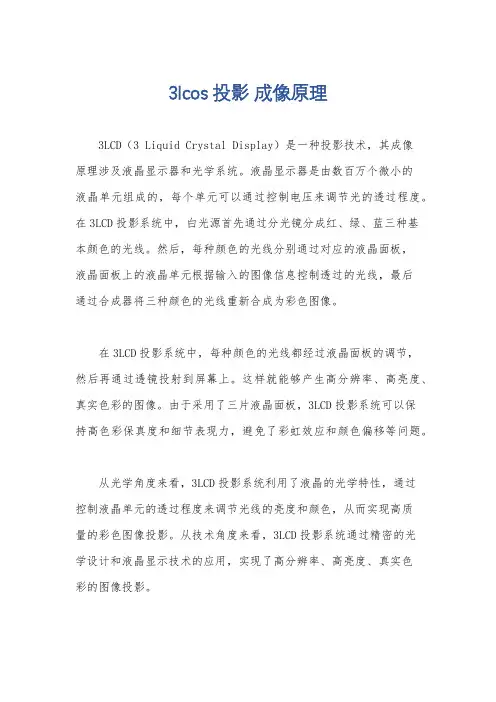

3LCD（3 Liquid Crystal Display）是一种投影技术，其成像
原理涉及液晶显示器和光学系统。
液晶显示器是由数百万个微小的
液晶单元组成的，每个单元可以通过控制电压来调节光的透过程度。
在3LCD投影系统中，白光源首先通过分光镜分成红、绿、蓝三种基
本颜色的光线。
然后，每种颜色的光线分别通过对应的液晶面板，
液晶面板上的液晶单元根据输入的图像信息控制透过的光线，最后
通过合成器将三种颜色的光线重新合成为彩色图像。
在3LCD投影系统中，每种颜色的光线都经过液晶面板的调节，
然后再通过透镜投射到屏幕上。
这样就能够产生高分辨率、高亮度、真实色彩的图像。
由于采用了三片液晶面板，3LCD投影系统可以保
持高色彩保真度和细节表现力，避免了彩虹效应和颜色偏移等问题。
从光学角度来看，3LCD投影系统利用了液晶的光学特性，通过
控制液晶单元的透过程度来调节光线的亮度和颜色，从而实现高质
量的彩色图像投影。
从技术角度来看，3LCD投影系统通过精密的光
学设计和液晶显示技术的应用，实现了高分辨率、高亮度、真实色
彩的图像投影。
总的来说，3LCD投影系统的成像原理涉及液晶显示器和光学系统的协同工作，通过精密的光学设计和液晶显示技术的应用，实现了高质量的彩色图像投影。
投影仪原理
CRT三枪投影仪
CRT是英文Cathode Ray Tube的缩写，译作阴极射线管。作为成像器件，它是实现最早、应用最为广泛的一种显示技术。这种投影仪可把输入信号源分解成R（红）、G（绿）B（蓝）三个CRT管的荧光屏上，荧光粉在高压作用下发光系统放大、会聚、在大屏幕上显示出彩色图像。光学系统与RT管组成投影管，通常所说的三枪投影仪就是由三个投影管组成的投影仪，由于使用内光源，也叫主动式投影方式。CRT技术成熟，显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力；但其重要技术指标图像分辨率与亮度相互制约，直接影响CRT投影机的亮度值，到目前为止，其亮度值始终徘徊在300lm以下。另外CRT投影机操作复杂，特别是会聚调整繁琐，机身体积大，只适合安装于环境光较弱、相对固定的场所，不宜搬动。
2.1液晶光阀投影仪
它采用CRT管和液晶光阀作为成像器件，是CRT投影仪与液晶与光阀相结合的产物。为了解决图像分辨率与亮度间的矛盾，它采用外光源，也叫被动式投影方式。一般的光阀主要由三部分组成：光电转换器、镜子、光调制器，它是一种可控开关。通过CRT输出的光信号照射到光电转换器上，将光信号转换为持续变化的电信号；外光源产生一束强光，投射到光光阀上，由内部的镜子反射，能过光调制器，改变其光学特性，紧随光阀的偏振滤光片，将滤去其它方向的光，而只允许与其光学缝隙方向一致的光通过，这个光与CRT信号相复合，投射到屏幕上。它是目前为止亮度、分辨率最高的投影机，亮度可达6000ANSI流明，分辨率为2500×2000，适用于环境光较强，观众较多的场合，如超大规模的指挥中心、会议中心及大型娱乐场所，但其价格高，体积大，光阀不易维修。主要品牌有：休斯-JVC、Ampro等。
投影仪的成像原理
投影仪的成像原理投影仪是一种可以将图像或视频投射到屏幕或平面上的设备。
它的成像原理主要基于光学和电子技术的原理，并且有多种不同的技术和工作原理。
下面将介绍三种常用的投影仪成像原理。
1.反射式液晶投影仪（LCD）反射式液晶投影仪使用了液晶面板和光学反射镜的组合来创建图像。
基本工作原理如下：首先，光源通过一个聚光系统，产生高强度的白光。
然后，这束白光经过一个色轮系统，将白光分解成红、绿和蓝三原色的光。
接下来，这三种颜色的光线依次通过三块液晶面板，每块面板控制一种颜色的光线。
液晶面板是由许多微小的液晶单元组成的，通过对液晶单元的调节，可以控制光线的透射或反射。
当需要显示的图像通过输入信号传送给投影仪时，每块液晶面板会相应地调整液晶单元的状态，从而控制不同颜色的光线的透射或反射。
然后，这三种颜色的光线通过一个合并系统合并在一起，形成完整的彩色图像。
最后，这束彩色光线通过一个投射透镜，将图像投射到屏幕或平面上。
2.数码投影仪（DLP）数码投影仪使用了数字微镜技术来创建图像。
基本工作原理如下：首先，光源通过一个聚光系统，产生高强度的白光。
然后，这束白光经过一个色轮系统，将白光分解成红、绿和蓝三原色的光。
接下来，这三种颜色的光线依次通过一个微镜芯片。
微镜芯片上有许多微小的镜面，每个镜面控制一个像素。
通过微镜芯片上镜面的倾斜或不倾斜，来控制光线的反射或透射。
然后，这三种颜色的光线通过一个合并系统合并在一起，形成完整的彩色图像。
最后，这束彩色光线通过一个投射透镜，将图像投射到屏幕或平面上。
3.激光投影仪激光投影仪使用了激光光源来创建图像。
基本工作原理如下：首先，激光器产生出高强度的激光光束。
这束激光光束通过一个波分复用系统，将其分解成红、绿和蓝三种颜色的激光光束。
接下来，这三种颜色的激光光束通过一个扫描系统，扫描整个图像。
扫描系统通常由一个微镜芯片和一个镜面阵列组成，微镜芯片上的镜面根据输入信号的控制进行倾斜或不倾斜，从而控制激光光束的反射或透射。
投影仪的成像原理
投影仪的成像原理
投影仪是一种常见的多媒体设备，它能够将图像、视频等内容通过光学投射技
术呈现在屏幕上，为用户提供了便捷的视听体验。
那么，投影仪的成像原理是什么呢？接下来，我们将从光学成像、投射原理和显示技术等方面来详细解析投影仪的成像原理。
首先，我们来看投影仪的光学成像原理。
投影仪通过光学镜头将输入的图像信
息转化成光学信号，然后通过透镜系统将这些光学信号进行调制和聚焦，最终形成清晰的投影图像。
光学镜头的质量和设计对成像效果有着重要的影响，优质的镜头能够提供更加清晰、真实的投影效果。
其次，投影仪的投射原理是指投影仪是如何将成像信号投射到屏幕上的。
投影
仪通常采用的是反射式投射原理，它利用反射镜或反射片将光学信号反射到屏幕上，从而形成清晰的投影图像。
此外，一些高端投影仪还采用了透射式投射原理，通过透射镜片将光学信号透射到屏幕上，实现更加细腻的投影效果。
最后，我们来介绍一下投影仪的显示技术。
目前，投影仪主要采用的显示技术
包括液晶显示、DLP显示和LCOS显示等。
液晶显示是通过液晶面板和光源的配
合来实现图像的显示，它具有成本低、色彩饱满的特点。
DLP显示则是利用微型
数字式反射器件来实现图像的显示，它具有色彩准确、对比度高的优点。
而LCOS
显示则是利用液晶晶片和反射器件的结合来实现图像的显示，它具有色彩细腻、清晰度高的特点。
综上所述，投影仪的成像原理主要包括光学成像、投射原理和显示技术等方面。
通过对这些原理的深入了解，我们可以更好地选择和使用投影仪，享受到更加优质的视听体验。
希望本文能够对大家有所帮助，谢谢阅读！。
【初中物理】投影仪的成像原理及特点
【初中物理】投影仪的成像原理及特点
投影仪是一种利用光学元件将工件的轮廓放大,并将其投影到影屏上的光学仪器。
它可用透射光作轮廓测量，也可用反射光测量不通孔的表面形状及观察零件表面。
投影仪是利用凸透镜成倒立、放大实像的原理制成的，凸透镜成放大实像时，物体越靠近凸透镜，所成像越大．越远离凸透镜时，所成像越小，因此，要想让像变大些，应使幻灯片移近镜头．但所成的像到镜头的距离也发生变化，若不相应地改变镜头与银幕间的距离，银幕上的像就是模糊的，遵循凸透镜成像时的规律：物距减小时，像变大，像距变大；应适当增大镜头与银幕间的距离，即应将幻灯机远离银幕。
1.满足物距大于一倍焦距小于二倍焦距；
2.图像成倒立放大的实像；
3.图像成像是左右相反的。
1.机械方面。
严防强烈的冲撞、挤压和震动。
因为强震能造成液晶片的位移，影响放映时三片LCD的会聚，出现RGB颜色不重合的现象，而光学系统中的透镜，反射镜也会产生变形或损坏，影响图像投影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。
2.吊顶安装的投影机，要保证房间上部空间的通风散热。
当吊装投影机后，往往只注意周围的环境，而忘了热空气上升的问题，在天花板上工作的投影机，其周围温度与下面有很大差别，所以，不能忽视这点。
感谢您的阅读，祝您生活愉快。
投影机的成像原理
投影机的成像原理投影机是一种能够将图像或视频内容投射到屏幕或其他平面上的设备，它在教育、商务演示、家庭影院等领域都有着广泛的应用。
那么，投影机是如何实现图像的成像呢？接下来，我们将深入探讨投影机的成像原理。
首先，投影机的成像原理主要涉及光学和电子技术。
在投影机内部，光源发出的光线通过透镜系统进行聚焦，形成一个光学图像。
接着，这个光学图像被传感器或者显示芯片转换成电子信号，然后再通过透镜投射到屏幕上，最终呈现出清晰的图像。
在光学部分，投影机的透镜系统起着至关重要的作用。
透镜系统能够将光线聚焦成一个清晰的光学图像，因此透镜的质量和设计对于成像效果有着直接的影响。
另外，投影机的光源也是至关重要的组成部分，常见的光源包括汞灯、LED和激光等，它们能够提供足够亮度和色彩饱和度，从而保证投影的清晰度和真实性。
在电子部分，投影机的传感器或者显示芯片负责将光学图像转换成电子信号。
常见的显示技术包括液晶、DLP和LCOS等，它们各自有着不同的工作原理和特点。
例如，液晶显示技术利用液晶屏控制光的透过与阻挡，从而形成图像；DLP技术则通过微镜片的反射来控制光的方向，LCOS技术则结合了液晶和反射器件的特点，具有更高的分辨率和色彩还原度。
除了光学和电子技术，投影机的成像原理还与色彩管理、图像处理等方面密切相关。
色彩管理是指投影机如何准确地还原图像中的颜色，而图像处理则包括了对图像的锐化、去噪、色彩校正等处理，以提高图像的质量和真实感。
总的来说，投影机的成像原理是一个复杂而精密的系统工程，它涉及到光学、电子、色彩管理、图像处理等多个方面的知识。
只有这些方面都得到了合理的设计和优化，投影机才能够实现高质量的图像成像和显示效果。
综上所述，投影机的成像原理涉及到光学和电子技术，透镜系统、光源、传感器或显示芯片、色彩管理和图像处理等方面的知识。
只有这些方面得到了合理的设计和优化，投影机才能够实现高质量的图像成像和显示效果。
希望通过本文的介绍，能够使大家对投影机的成像原理有一个更加深入的了解。
【物理知识点】物理知识点投影仪的成像原理
【物理知识点】物理知识点投影仪的成像原理
谈及投影仪成像原理，基本都大同小异，无论哪一种类型的投影仪，都是先将其光线
分成红绿蓝三种颜色，再产生各种颜色的图像。
因为元件本身只能进行单色显示，首先要
生成3色成分，然后通过棱镜将3色图像合成为一个图像，再通过镜头投影到屏幕上。
而投影仪中的镜头相当于一个凸透镜，当物体位于凸透镜的二倍焦距与一倍焦距之间(2f>u>f)时，来自投影片上物体的光，通过凸透镜形成物体的倒立的、放大的实像。
最后
再经过平面镜改变光的传播方向，使其在屏幕中成像。
投影仪是一种利用光学元件将工件的轮廓放大，并将其投影到影屏上的光学仪器。
它
可用透射光作轮廓测量，也可用反射光测量不通孔的表面形状及观察零件表面。
投影仪特
别适宜测量复杂轮廓和细小工件，如钟表零件、冲压零件、电子元件、样板、模具、螺纹、齿轮和成型刀具等，检验效率高，使用方便；广泛应用于计量室、生产车间，对仪器仪表
和钟表行业会议场合尤为适用。
物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。
物距越小，像距越大，实像越大。
物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。
物距越大，像距越大，虚像越大。
在焦点上时不会成像。
在2倍焦距上时会成等大倒立的
实像。
感谢您的阅读，祝您生活愉快。
投影仪的成像原理
投影仪的成像原理
投影仪是一种将图像或视频投射到大屏幕或墙壁上的设备。
它的成像原理是通过光学系统和显示元件来实现的。
光学系统是投影仪中的重要组成部分，主要包括透镜、反射镜和滤光片等。
透镜通过折射光线的方式来改变入射光的传播方向和焦距，从而实现图像放大和投射效果。
反射镜则用来将光线进行反射，并将其引导到适当的方向。
显示元件是投影仪中另一个关键部分，用于将输入信号转化为可见的图像。
目前常用的显示元件有液晶显示器（LCD）和数字微镜显示器（DMD）等。
液晶显示器通过液晶分子的定向和光的偏振来实现图像显示。
当光线通过液晶屏时，液晶分子会根据电场的变化而改变排列方式，从而控制光线的透过程度。
通过在液晶屏后加上白光源来实现图像的亮度。
数字微镜显示器采用了一种非常微小的反射镜阵列，每一个镜子都可以根据输入信号的控制来选择是将光线反射到屏幕上，还是投射到其他方向。
通过电信号的控制，可以实现图像的显示。
投影仪的工作过程如下：首先，图像信号被传递给显示元件。
然后，显示元件将信号转化为相应的图像，并通过光学系统将图像投射到屏幕上。
最后，观众可以在屏幕上看到清晰明亮的图像。
总之，投影仪的成像原理是通过光学系统和显示元件的协同作用来实现的。
光学系统负责光线的折射和反射，而显示元件则将输入信号转化为图像。
这些技术的结合使得投影仪成为了一种重要的视听设备，广泛应用于教育、商务和娱乐等领域。
lcd投影机原理
lcd投影机原理LCD投影机原理。
LCD投影机是一种利用液晶显示技术进行投影的设备，它可以将图像、视频等内容通过透明的液晶面板进行投影，从而实现在大屏幕上显示。
那么，LCD投影机的原理是什么呢？接下来，我们将从液晶显示技术、投影原理和成像过程三个方面来详细介绍。
首先，我们来了解一下液晶显示技术。
液晶显示技术是一种利用液晶材料的光学特性来显示图像的技术。
液晶是一种介于液体和固体之间的物质，它的分子结构可以通过外界电场的作用而改变，从而控制光的透过或阻挡。
液晶显示屏由数百万个微小的液晶单元组成，每个液晶单元可以通过控制电压来改变其透光性，从而显示出不同的图像。
接下来，我们来了解一下LCD投影机的投影原理。
LCD投影机主要由光源、透明液晶面板和透镜组成。
首先，光源会发出白色光，然后通过光学系统将光线聚焦到透明液晶面板上。
液晶面板上的每个像素点都可以根据输入的信号来控制透光度，通过这种方式，液晶面板可以显示出所需的图像。
最后，透镜将经过液晶面板调控后的光线进行放大，投射到屏幕上，形成清晰的图像。
最后，我们来了解一下LCD投影机的成像过程。
当电源打开后，光源会发出白光，经过反射镜和透镜后，光线会聚焦到液晶面板上。
液晶面板上的每个像素点会根据输入的信号控制透光度，然后经过透镜的放大，最终投射到屏幕上形成图像。
整个过程中，液晶面板起到了控制光线透过程度的作用，从而实现了图像的显示。
综上所述，LCD投影机的原理是利用液晶显示技术来控制光线的透过程度，通过光源、透明液晶面板和透镜的配合，最终在屏幕上形成清晰的图像。
这种投影原理不仅可以实现高清的图像显示，而且在商务演示、教育培训等领域有着广泛的应用。
希望通过本文的介绍，您对LCD投影机的原理有了更深入的了解。
投影仪工作原理
投影机的成像原理基础概要：投影机目前已广泛应用于演示和家庭影院中。
在投影机内部生成投影图像的元件有三类，根据元件的使用种类和数目，产品的特点也各不同。
此外，投影机特有的问题包括：画面会因投影角度的不同而出现失真以及在屏幕前面要留出一定的空间等。
解决办法是采取失真补偿和实现短焦等措施。
投影机是一种用来放大显示图像的投影装置。
目前已经应用于会议室演示以及在家庭中通过连接DVD影碟机等设备在大屏幕上观看电影。
在电影院，也同样已开始取代老电影胶片的数码影院放映机，被用作面向硬盘数字数据的银幕。
说到投影机显示图像的原理，基本上所有类型的投影机都一样。
投影机先将光线照射到图像显示元件上来产生影像，然后通过镜头进行投影。
投影机的图像显示元件包括利用透光产生图像的透过型和利用反射光产生图像的反射型。
无论哪一种类型，都是将投影灯的光线分成红、绿、蓝三色，再产生各种颜色的图像。
因为元件本身只能进行单色显示，因此就要利用3枚元件分别生成3色成分。
然后再通过棱镜将这3色图像合成为一个图像，最后通过镜头投影到屏幕上。
使用图像显示元件，分别产生红、绿、蓝三色图像，然后通过合成进行投影。
图像显示元件包括3类。
其中采用液晶的有2类，分别是采用光透过型液晶的透过型液晶元件和采用可反射光的反射型液晶的元件。
后一种元件是DMD（数字微镜元件），每个像素使用一个微镜，通过改变反射光的方向来生成图像。
3种元件各有利弊。
投影机使用的反射型液晶元件大体上采取如下3种措施：（1）采用无机材料的定向膜，易于控制液晶；（2）通过减小液晶层厚度，提高响应速度；（3）通过取消液晶中的障碍物即隔离片（Spacer），提高光的利用效率。
透过型元件与反射型液晶元件结构与液晶面板相同的透过型元件透过型液晶元件生成图像的原理与已经广泛用作普通电脑显示屏的液晶显示器相同。
在日本国内，精工爱普生和索尼两公司已经开始提供这种元件。
投影机用的液晶元件是用高温多晶硅液晶制造的。
凸透镜投影仪的原理
凸透镜投影仪的原理
凸透镜投影仪，也称为塞曼投影仪，是一种使用凸透镜作为光学元件的投影仪。
其原理是利用凸透镜的成像特性，将光线从投影仪中的光源聚焦到屏幕上。
具体来说，投影仪中的光源发出的光线首先通过一个凸透镜，凸透镜将光线聚焦在其焦点上。
然后，通过调整凸透镜和光源的位置，将焦点移动到透镜与屏幕之间的某一位置，这样就可以在屏幕上得到一个清晰的放大图像。
需要注意的是，凸透镜投影仪的成像质量受到多种因素的影响，如凸透镜的质量、光源的亮度和色温、环境光的干扰等。
因此，在使用凸透镜投影仪时，需要进行充分的调试和优化，以确保得到最佳的成像效果。
投影仪成像原理
投影仪成像原理
投影仪成像原理是利用光学原理实现的，主要由光源、透镜、显示元件和投影屏组成。
投影仪的工作过程如下：
1. 光源发出光线：投影仪通常使用高亮度的白光源，如白炽灯、氙气灯或LED等。
光线通过反射镜、透镜组等光学元件聚焦
并同时照射到显示元件上。
2. 光线经过显示元件：显示元件是投影仪中最关键的部分，常见的有液晶显示器、DMD芯片等。
液晶显示器通过控制液晶
层的电场改变液晶的不透明度，从而控制光线的透过与阻挡。
DMD芯片则利用微小的微镜片，通过机械运动反射或抛射光线，实现图像的切换与变化。
3. 渲染和投影图像：显示元件根据输入信号的控制，将图像信息映射到光线上。
其中，液晶显示器通过液晶的透光程度来控制光线的透过，DMD芯片则通过微镜片的反射或抛射来显示
图像。
4. 光线通过透镜进行聚焦：光线从显示元件射出后，会通过透镜进行进一步聚焦，使图像尽可能清晰锐利。
5. 投影屏显示图像：光线最终照射到投影屏上，通过反射或透过，形成一个可看见的图像。
人们可以在投影屏上看到与显示元件上一致的图像。
照相机、投影仪、放大镜的成像原理
缩小的、实像 利用照相机能成 倒立的、
被照的物体位于镜头（凸透镜）的 二倍焦点以外（u>2f ） 物体与实像大小比较 实像小于物体 （像小） 物距与像距大小比较 像距小于物距 （像距大）
照相机主要构造 镜头、胶卷、调焦环、光圈、快门、暗箱
镜头一般由几个透镜组成，相当于一个凸透镜 胶卷相当于光屏，用来接收像。 机壳相当于暗室，胶卷上涂着一层对光敏感的物质。 调焦环可以调节镜头到胶卷的距离，在胶卷上形成清 晰地像。 光圈可以控制从镜头射入的光线的多少，光圈上的数 字越小，光圈就越大，进入镜头的光就越多。 快门可以控制曝光时间，数字表示秒的倒数。
答案：AD
）
投影仪的螺纹透镜的作用是（ ） A使光线会聚 B相当于一个焦距比较短的透镜 C使射向投影片的光的亮度增强 D减小机体的尺寸 E扩大投影片的尺寸，便于手工书 写制作投影片 答案：ABCDE
从酒瓶侧面观察酒中浸泡的人参，看 到的人参是（ ） A放大、正立的虚像 B放大、正立的实像 C放大、倒立的虚像 D放大、倒立的实像
投影仪成像特点
（1）投影片到镜头的距离小于镜头到像的 距离 （2）投影片离镜头越近，屏幕上所成的像 越大，像到镜头的距离越大 （3）投影仪在屏幕上所成的像一定比图案 （物体）大。
放大镜的 原理
.
物体位于焦点以内即( u<1f ) 时，成 正立的、 放大的、虚 像
.
放大镜成像特点
（1）物体被放大了 （2）物体和像在凸透镜的同侧
投影仪的原理
· ·
·
· ·
·
物体位于凸透镜的二倍焦距与一倍焦距之间（ 2f>u>f )
成 倒立的、 放大的、 实 像
物体与实像大小比较 实像大于物体 （像大） 物距与像距大小比较 像距大于物距 （像距大）
DLP投影机原理
DLP投影机原理
DLP（Digital Light Processing）即数字光处理，是一种光处理技术，它将电子信号转换成可投影的图像的技术，是一种高效的半导体光学
技术，可以将微型灯管和投影成像器件结合成一个单元，既可以适应屏幕，也可以适应放映机，是一种广泛应用的投影技术。
DLP投影机的原理是将信号通过芯片转换成数码图像，然后将数码图
像发送到DLP芯片上，DLP芯片是一个照相机般的微机械系统，它利用一
个或多个彩色滤光片，将数字图像转换成类似画面的彩色图像，并将此彩
色图像投射到屏幕上，达到投影的效果。
DLP的图像质量主要取决于芯片上的“微粒”，这些微粒分别代表不
同的颜色，当把它们以恒定的角度和方向倾斜时，就能把光线反射到投影
仪的镜头上，就可以把它们投射到屏幕上，形成各种彩色图像。
DLP投影
机有一个独特的优点，就是它可以根据自己的处理原理，快速把输入的图
像信号转换为投影中的彩色图像，所以它可以显示大量图像，而且能克服
投影仪照明系统的均匀性问题。
投影仪的工作原理
投影仪的工作原理投影仪是一种常见的多媒体设备，它可以将图像或视频投射到屏幕或墙壁上，使观众可以清晰地看到。
投影仪的工作原理涉及光学、电子学和图像处理技术。
下面将详细介绍投影仪的工作原理。
一、光学原理1. 光源：投影仪通常使用高亮度的光源，如高压汞灯、LED灯或激光。
这些光源发出的光经过适当的处理后，成为投影仪的光源。
2. 反射镜组：光源发出的光经过反射镜组的反射和折射，被聚焦成平行光束。
3. 微透镜组：平行光束经过微透镜组的调节，使光线更加集中和均匀，以提高图像的清晰度和亮度。
4. 显示芯片：投影仪的核心部件是显示芯片，常见的有液晶显示芯片和DLP （数字光处理）芯片。
液晶显示芯片通过液晶屏幕的开闭来控制光线的透过程度，从而显示图像。
DLP芯片则利用微小的镜面反射来控制光线的反射方向，实现图像的显示。
5. 透镜：透镜将光线聚焦到屏幕上，形成清晰的图像。
透镜的种类和结构会影响投影仪的成像效果。
二、电子学原理1. 控制电路：投影仪内部有一套复杂的电路系统，用于控制光源、显示芯片和其他元件的工作。
控制电路接收来自用户输入的信号，并将其转换为图像信号，通过显示芯片进行处理和显示。
2. 信号处理：投影仪可以接收各种类型的信号源，如电脑、DVD播放器、摄像机等。
信号处理电路会将输入信号进行解码、调整和处理，以适配投影仪的显示要求。
三、图像处理技术1. 色彩处理：投影仪可以通过色彩处理技术来调整图像的色彩饱和度、亮度和对比度，以获得更好的视觉效果。
2. 分辨率处理：投影仪的分辨率决定了图像的清晰度。
高分辨率投影仪可以显示更多的细节和更清晰的图像。
3. 纠正技术：由于投影仪和屏幕之间的位置和角度可能存在差异，投影仪通常具备纠正技术，如梯形校正和角度校正，以保证图像的形状和比例正确。
四、工作过程当投影仪接收到输入信号后，控制电路会对信号进行处理和解码。
然后，图像信号被发送到显示芯片进行处理。
液晶显示芯片通过控制液晶屏幕的开闭来调节光线的透过程度，从而形成图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影机的成像原理
基础概要：投影机目前已广泛应用于演示和家庭影院中。
在投影机内部生成投影图像的元件有三类，根据元件的使用种类和数目，产品的特点也各不同。
此外，投影机特有的问题包括：画面会因投影角度的不同而出现失真以及在屏幕前面要留出一定的空间等。
解决办法是采取失真补偿和实现短焦等措施。
投影机是一种用来放大显示图像的投影装置。
目前已经应用于会议室演示以及在家庭中通过连接DVD影碟机等设备在大屏幕上观看电影。
在电影院，也同样已开始取代老电影胶片的数码影院放映机，被用作面向硬盘数字数据的银幕。
说到投影机显示图像的原理，基本上所有类型的投影机都一样。
投影机先将光线照射到图像显示元件上来产生影像，然后通过镜头进行投影。
投影机的图像显示元件包括利用透光产生图像的透过型和利用反射光产生图像的反射型。
无论哪一种类型，都是将投影灯的光线分成红、绿、蓝三色，再产生各种颜色的图像。
因为元件本身只能进行单色显示，因此就要利用3枚元件分别生成3色成分。
然后再通过棱镜将这3色图像合成为一个图像，最后通过镜头投影到屏幕上。
使用图像显示元件，分别产生红、绿、蓝三色图像，然后通过合成进行投影。
图像显示元件包括3类。
其中采用液晶的有2类，分别是采用光透过型液晶的透过型液晶元件和采用可反射光的反射型液晶的元件。
后一种元件是DMD（数字微镜元件），每个像素使用一个微镜，通过改变反射光的方向来生成图像。
3种元件各有利弊。
投影机使用的反射型液晶元件大体上采取如下3种措施：（1）采用无机材料的定向膜，易于控制液晶；（2）通过减小液晶层厚度，提高响应速度；（3）通过取消液晶中的障碍物即隔离片（Spacer），提高光的利用效率。
透过型元件与反射型液晶元件
结构与液晶面板相同的透过型元件
透过型液晶元件生成图像的原理与已经广泛用作普通电脑显示屏的液晶显示器相同。
在日本国内，精工爱普生和索尼两公司已经开始提供这种元件。
投影机用的液晶元件是用高温多晶硅液晶制造的。
因为它不同于普通液晶显示器，通过将小像素生成的图像放大至数百倍后进行投影，因此极其微小的缺陷放大后都会非常明显，在制造的时候需要相当高的精度。
透过型液晶元件的工作原理与液晶显示器完全相同。
液晶分子在加电后方向就会改变，由液晶分子的方向来调节是否让光线通过，以此显示白色和黑色。
其缺点是光的利用效率较差。
这是因为透过型液晶面板由多层构成，因此只能保证3成左右的入射光通过。
透过型液晶元件的尺寸越来越小。
透过型液晶元件一般在0.7～0.8英寸之间，不过为了控制成本，主流投影机使用的元件都在0.7英寸左右。
然而，元件越小，透过光的面积就越小，因而图像就越暗。
因此，使用小元件时为了确保亮度，投影灯就要大一些，而且为了提高透过光的效率，光学系统也会变大。
“由于在使用小液晶面板时，为了确保亮度，必须照射更多的光线，因此机身反而会更大。
而尺寸为0.9英寸左右的话，不仅可确保足够的亮度，同时还能设计到更小。
”（投影机专业制造商NEC显示技术公司投影系统业务部商品规划部经理高木清英）
透过型液晶元件会因长时间使用而老化。
这是因为用来调节液晶分子方向的定向膜和控制光线方向的偏光板等采用的是有机材料。
由于投影灯功率高，因此不仅发热，而且光线很强，所以会使有机材料产生化学变化。
材料老化的程度因投影灯的使用模式和用户使用方法的不同有很大差异。
适合视频播放的反射型液晶元件
在可实现高画质的液晶元件中有一种反射型液晶。
最大的特点是显示视频时至关重要的响应速度非常快，而且由于对比度高，因此黑色显示得非常清晰。
这种液晶适合于显示电影等视频播放。
目前已有三家日本公司开发成功了这种元件。
JVC、日立制作所和索尼已经分别于1997年、2001年和2003年发布了这种元件。
JVC的元件名为“D-ILA”，索尼的元件名为“SXRD”。
反射型液晶元件由于光的利用效率比透过型高，因此能够制造出高亮度的投影机。
在液晶部分的下面有一层反射光线的薄膜，能够反射6～7成的光线。
对比度高是因为关闭电压时液晶采用的是垂直排列方式。
这种方式称为垂直定向。
由于不加压时，为黑色显示，因此能够更清晰地表现黑色。
反射型液晶元件的优点在显示暗画面时更容易理解。
在漆黑的画面上显示黑衣服和头发时，能够不受背景的影响进行显示（JVC ILA中心规划部经理柴田恭志）。
投影机用的反射型液晶元件的响应速度高是因为在液晶部分采取了一定的措施。
通过将液晶层减小到2μm以下，提高了响应速度。
一般来说，液晶面板为了确保均匀的薄度，要在液晶中加入名为隔离片的辅助材料。
这种隔离片的厚度就是液晶层的厚度。
但JVC的D-ILA和索尼的SXRD，通过在制造方法和封装材料上下功夫，在不使用隔离片的情况下实现了2μm的厚度。
“通过取消隔离片，解决了在像素显示部分会显出隔离片的问题。
利用封装材料确保了液晶单元的厚度。
”（索尼投影显示器公司投影机引擎部综合部长桥本俊一）
如何使用透镜来进行反射
投影机有的还使用微镜元件。
这就是美国德州仪器开发的DMD。
由于DMD专利归该公司所有，因此只有该公司进行生产和供货。
采用DMD的投影机称为DLP（数字光处理）投影机。
DMD的每一个像素都是一面镜子，在半导体底板上排列着和像素一样多的微镜。
微镜边长仅14μm。
使用微镜最多的DMD是大约80万像素的型号。
通过在0.7英寸（对角线长度）底板上的大约80万枚微镜逐枚动作来显示图像。
每一枚微镜以对角线方向为轴左右倾斜。
采用静电引力移动微镜。
微镜本身施加20V电压，在对角线一端下方施加5 V，另一个施加0V电压后，由于0V一端的电位差较大，因此微镜就将向这一侧偏移。
利用微镜角度改变反光方向。
显示白色时设置成反射光朝向镜头的角度。
显示黑色时光线则光被吸收板所吸收。
结构示意图由日本德州仪器提供。
通过倾斜DMD的方向来改变光线反射角度，来实现白色和黑色。
当微镜向某个方向倾斜10度时，通过调整光线将反射到镜头方向，反方向倾斜10度时光线将反射到光吸收板上。
这样一来，光线朝镜头反射时显示白色，朝光吸收板反射时显示黑色。
中间色调则通过在极短时间内反复切换白色和黑色来实现。
与液晶元件相比，DMD的像素具有更高的图像显示性能。
首先是对比度高。
对比度最高可达3000：1。
另外对信号的响应速度快。
响应速度约为15微秒，差不多是液晶的1000倍。
响应速度越快，越能平滑地显示视频图像。
而且DM D的光利用效率更好。
由于像素由微镜组成，因此照射来的光线有9成会反射出去。
不过，虽然性能高，但每个像素的均价也高。
