武科大机械设计考试试卷及答案
武汉科技大学机械设计基础考试试卷(A)
注：1、教师命题时题目之间不留空白；2、考生不得在试题纸上答题，教师只批阅答题册正面部分，若考
注：1、教师命题时题目之间不留空白；2、考生不得在试题纸上答题，教师只批阅答题册正面部分，若考
注：1、教师命题时题目之间不留空白；2、考生不得在试题纸上答题，教师只批阅答题册正面部分，若考
滚动轴承支承。
轴上所受的径向力F r1=2000N ，F r2=1000N ，外部轴，已知：内部轴向力r s F F 68.0=，试求解： ）说明该滚动轴承的类型及内径尺寸；（2分） F a1和F a2；（4分）
e F F r a >/时，41.0=X ，87.0=Y ；e F F r a ≤/时，1=X ，分别计算两轴承的当量动载荷1P 和2P 。
（4分） 图4。
机械设计期末考试试题与答案分析1_-_副本
机械设计考试题一、选择题：本题共１0个小题，每小题2分,共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1.在一般工作条件下，齿面硬度ＨＢ≤３５0的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B.齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动,是由于【 C 】A．包角α太小Ｂ. 初拉力F0太小C.紧边与松边拉力不等D.传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【 B 】A.6208Ｂ. N208 C. ３20８ D. 52084．下列四种螺纹中,自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5.在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】Ａ．减小齿面滑动速度υs B. 减少蜗杆头数Z１C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸(压缩）弹簧中,弹簧指数C是指【D】Ａ．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值Ｃ.弹簧自由高度与簧丝直径之比值Ｄ．弹簧中径与簧丝直径之比值7.普通平键接联采用两个键时,一般两键间的布置角度为【B 】Ａ.90° B. 120°C．13５°D．180°8．V带在减速传动过程中，带的最大应力发生在【D 】A.V带离开大带轮处B. V带绕上大带轮处C. Ｖ带离开小带轮处Ｄ. Ｖ带绕上小带轮处9．对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是【D 】A．拉力Ｂ.扭矩C．压力 D.拉力和扭矩10．滚子链传动中,链节数应尽量避免采用奇数,这主要是因为采用过渡链节后【D 】Ａ．制造困难B．要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题:本大题共10个小题，每空1分，共20分。
把答案填在题中横线上。
１．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。
完整word版09武汉科技大学机械设计试题及答案解读
082009年度机械设计试卷专业:机电一体化队别：卷型:A卷课程名称：机械设计考试日期：考试方式：闭卷学生学号: 学生姓名: 在试题纸上答题无效,教师命题时不需要留出答题空间、选择题：本题共10个小题,每小题2分,共20分,在每小题给出的四个选项中, 只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1.在一般工作条件下,齿面硬度HBC 350的闭式齿轮传动，通常的主要失效形式为【】A.轮齿疲劳折断B.齿面疲劳点蚀C.齿面胶合D.齿面塑性变形2.带传动在工作时产生弹性滑动,是由于【】A.包角a太小B.初拉力F0太小C.紧边与松边拉力不等D. 传动过载3.在下列四种型号的滚动轴承中,只能承受径向载荷的是【】A.6208B.N208C.3208D. 52084.下列四种螺纹中,自锁性能最好的是【】A.粗牙普通螺纹B.细牙普通螺纹C.梯形螺纹D.锯齿形螺纹5.在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为【】A.减小齿面滑动速度usB.减少蜗杆头数Z1C.增加蜗杆头数Z1D. 增大蜗杆直径系数q6.在圆柱形螺旋拉伸（压缩弹簧中,弹簧指数C是指【】A.弹簧外径与簧丝直径之比值B.弹簧内径与簧丝直径之比值C.弹簧自由高度与簧丝直径之比值D.弹簧中径与簧丝直径之比值7.普通平键接联采用两个键时,一般两键间的布置角度为【】A.90°B.120C.135°D.180°8.V 带在减速传动过程中,带的最大应力发生在【】A.V 带离开大带轮处B. V 带绕上大带轮处C.V 带离开小带轮处D. V 带绕上小带轮处9.对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是【】A.拉力B.扭矩C.压力D.拉力和扭矩10.滚子链传动中,链节数应尽量避免采用奇数,这主要是因为采用过渡链节后A. 制造困难B.要使用较长的销轴C.不便于装配D.链板要产生附加的弯曲应力二、填空题:本大题共10个小题,每空1分,共20分。
机械设计考试试题及答案大全
一、简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？小链轮的齿数不宜过小和链条节距不宜过大。
1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。
A ．螺栓联接 B ．双头螺柱联接 C ．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。
A. 轴面 B. 端面 C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。
A. σH1=σH2 B. σH1>σH2 C. σH1<σH25、V 带传动设计中，限制小带轮的最小直径主要是为了____B___。
机械设计试题及答案
《机械设计》试题及答案(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除《机械设计》试题A一填空（每空1分,共20分）1．在疲劳曲线上,以循环基数N0为界分为两个区：当N≥N0时,为（）区；当N＜N0时,为（）区.2．刚度是指机械零件在载荷作用下抵抗（）地能力.零件材料地弹性模量越小,其刚度就越（）. 3．润滑油地（）性越好,则其产生边界膜地能力就越强；（）越大,则其内摩擦阻力就越大. 4．为改善润滑油在某些方面地性能,在润滑油中加入地各种具有独特性能地化学合成物即为（）. 5．正是由于（）现象,使带传动地传动比不准确.带传动地主要失效形式为（）和（）.6．蜗杆传动地主要缺点是齿面间地（）很大,因此导致传动地（）较低温升较高.7．链传动水平布置时,最好（）边在上,（）在下.8．设计中,应根据被联接轴地转速（）和（）选择联轴器地型号.9．径向滑动轴承地半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率ε.10．对于普通平键,考虑到载荷分布地不均匀性,双键联接地强度按（）个键计算.二判断题（每小题1分,共10分）（正确地划“√”,错误地划“×”）1．十字滑块联轴器中地所有元件都是刚性元件,因此属于刚性联轴器. （）2．两摩擦表面地粗糙度值越小,则越容易实现液体动力润滑.（）3．在计算转轴地强度时,安全系数法比当量弯矩法更精确. （）4．相啮合地蜗杆和蜗轮地螺旋角必须大小相等,旋向相反. （）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算,确定传动地几何尺寸,然后校核齿根弯曲疲劳强度. （）6．由于链传动不需要张紧力,故作用在轴上地载荷较小. （）7．正是由于过载时产生“弹性滑动”,故带传动对传动系统具有保护作用. （）8．楔键只能用于单向传动,双向传动时,必须采用两个楔键. （）σ＝600MPa. （）9．性能等级为级地螺栓,其屈服点s10．机械零件地计算分为设计计算和校核计算,两种计算地目地都是为了防止机械零件在正常使用期限内发生失效. （）三简答题（每小题5分,共20分）1．简述为什么开式齿轮传动一般不会出现点蚀现象？2．对于滚动轴承地轴系固定方式,请解释什么叫“两端固定支承”3．简述形成稳定动压油膜地条件？4．解释名词: 滚动轴承地寿命；滚动轴承地基本额定动载荷.2233四 （15分）某轴用一对同型号角接触球轴承支承,受力情况如图所示.已知：内部轴向力S F ＝R F ,e ＝.当RA FF ≤e 时,X ＝1,Y ＝0；当RA F F ＞e 时,X ＝,Y ＝.问哪个轴承地寿命低？五 （15分）如图所示地螺栓组联接,已知外载荷F ＝5KN,各有关几何尺寸如图所示.试计算受力最大螺栓所受地横向工作载荷F smax .六 （20分）设计一个标准直齿圆柱齿轮传动,传动比i ＝,允许传动比有不超过±5％地误差.通过强度计算已确定中心距a ＝320mm,模数m ≥3mm,取齿宽系数d ＝1.试确定下列几何尺寸：m z 1 z 2 d 1 d 2 b 1 b 2.（模数系列：3 4 5 6 7 8 …）F x =900NF R1=4000NF R2=2500N12《机械设计》试题A标准答案一填空（每空1分,共20分）1．在疲劳曲线上,以循环基数N0为界分为两个区：当N≥N0时,为（无限寿命区）区；当N＜N0时,为（有限寿命区）区.2．刚度是指机械零件在载荷作用下抵抗（弹性变形）地能力.零件材料地弹性模量越小,其刚度就越（小）.3．润滑油地（油）性越好,则其产生边界膜地能力就越强；（粘度）越大,则其内摩擦阻力就越大. 4．为改善润滑油在某些方面地性能,在润滑油中加入地各种具有独特性能地化学合成物即为（添加剂）. 5．正是由于（弹性滑动）现象,使带传动地传动比不准确.带传动地主要失效形式为（打滑）和（带地疲劳破坏）.6．蜗杆传动地主要缺点是齿面间地（相对滑动速度）很大,因此导致传动地（效率）较低温升较高. 7．链传动水平布置时,最好（紧边）边在上,（松边）在下.8．设计中,应根据被联接轴地转速（转矩）和（直径）选择联轴器地型号.9．径向滑动轴承地半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率ε.10．对于普通平键,考虑到载荷分布地不均匀性,双键联接地强度按（）个键计算.二判断题（每小题1分,共10分）（正确地划“√”,错误地划“×”）1．十字滑块联轴器中地所有元件都是刚性元件,因此属于刚性联轴器. （×）2．两摩擦表面地粗糙度值越小,则越容易实现液体动力润滑. （√）3．在计算转轴地强度时,安全系数法比当量弯矩法更精确. （√）4．相啮合地蜗杆和蜗轮地螺旋角必须大小相等,旋向相反. （×）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算,确定传动地几何尺寸,然后校核齿根弯曲疲劳强度. （×）6．由于链传动不需要张紧力,故作用在轴上地载荷较小. （√）7．正是由于过载时产生“弹性滑动”,故带传动对传动系统具有保护作用. （×）8．楔键只能用于单向传动,双向传动时,必须采用两个楔键. （×）σ＝600MPa. （×）9．性能等级为级地螺栓,其屈服点s10．机械零件地计算分为设计计算和校核计算,两种计算地目地都是为了防止机械零件在正常使用期限内发生失效. （√）三简答题（每小题5分,共20分）1．简述为什么开式齿轮传动一般不会出现点蚀现象？答：因为在开式齿轮传动中,磨粒磨损地速度比产生点蚀地速度还快,在点蚀形成之前,齿面地材料已经被磨掉,故而一般不会出现点蚀现象.2．对于滚动轴承地轴系固定方式,请解释什么叫“两端固定支承”答：两端固定支承即为轴上地两个轴承中,一个轴承地固定限制轴向一个方向地串动,另一个轴承地固定限制轴向另一个方向地串动,两个轴承地固定共同限制轴地双向串动.3．简述形成稳定动压油膜地条件？44554． 5．答： 1）两摩擦表面之间必须能够形成收敛地楔形间隙；2）两摩擦表面之间必须有充足地 具有一定粘度地润滑油； 3）两摩擦表面之间必须有足够地相对运动速度； 4)最小油膜厚度处表面不平度高峰不直接接触 .6． 解释名词； 滚动轴承地寿命； 滚动轴承地基本额定动载荷.答：1）滚动轴承地寿命即滚动轴承中内 外圈滚道以及滚动体,任一元件出现疲劳点蚀之前,两套圈之间地相对运转总转数.也可用恒定转速下地运转小时数表示；2）基本额定动载荷即基本额定寿命为106转时,轴承所能承受地最大载荷. 四 解：（1）1168.0R s F F =＝2720400068.0=⨯（N ） ―――――――――分2268.0R s F F =＝1700250068.0=⨯（N ） ―――――――――分（2）260090017002=+=+x s F F （N ）＜27201=s F （N ）故 =1A F 27201=s F （N ） ――――――――――――――――3分182090027201=-=-x s F F （N ）＞17002=s F （N ）故 =2A F 18201=-x s F F （N ） ―――――――――――――3分e F F R A ===68.04000272011,则X ＝1,Y=0. 则 )2720040001()(1111P1⨯+⨯⨯=+=P A R P f F Y F X f F ＝4000P f （N ）――――――――――――――――――3分728.02500182022==R A F F ＞e ,则 X ＝,Y ＝.则 )182087.0250041.0()(2222P2⨯+⨯⨯=+=P A R P f F Y F X f FP f 3500=（N ） ――――――――――――――― ――3分由于 P1F ＞P2F ,故轴承1地寿命短.66五 解：（1）将F 向螺栓组形心平移,同时得转矩T.T=500×F ＝5×105×500＝×106（N ） ―――― ―――4分在F 作用下,各螺栓所受横向力为 F s1＝125041053=⨯=z F （N ） ―――3分在T 作用下,各螺栓所受横向力也相等,为2262280804105.244F +⨯⨯===r T rrT s ＝3.5524（N ） ――――――4分显然,1 2两螺栓所受地横向力最大,为 αcos 2212221max s s s s s F F F F F -+=135cos 3.5524125023.5524125022⨯⨯⨯-+=6469=（N ） ―――――――4分 六 解：（1）由 )(2121z z m a+=得 mm a z z 3202221⨯==+ 取 m =5（mm ）（应为标准值） ―――――――2分则 5320221⨯=+z z ＝128 （1） ―――2分 1122.3z iz z == （2） ―――2分联立 （1） （2）解得 47.301=z , 53.972=z取 301=z , 982=z ――――――4分F7715030511=⨯==mz d （mm ） ―――――――2分 49098522=⨯==mz d （mm ） ―――――――2分15011⨯==d b d ψ（mm ） ――――――――――2分取 1502==b b （mm ）, 160101501021=+=+=b b （mm ） ――4分注：本题主要考察：m 是否为标准值？是否满足)(21)(212121z z m d d a +=+=各参数和尺寸取值圆整是否合理（为便于装配和调整,将小齿轮B 增加5---10mm ）《机械设计》试题B一填空（每空1分,共20分）1．当所受轴向载荷通过（）时,螺栓组中各螺栓承受地（）相等.2．从结构上看,带轮由（）轮辐和（）三部分组成.3．在直齿圆柱齿轮传动地接触疲劳强度计算中, 以（）为计算点,把一对轮齿地啮合简化为两个（）相接触地模型.4．按键齿齿廓曲线地不同,花键分为（）花键和（）花键.5．请写出两种螺纹联接中常用地防松方法：（）和（）.与（）之间关系地曲线.6．疲劳曲线是在（）一定时,表示疲劳极限γN7．理论上为（）接触或（）接触地零件,在载荷作用下,接触处局部产生地应力称为接触应力. 8．开式齿轮传动地主要失效形式是：（）和（）.9．径向滑动轴承地条件性计算主要是限制压强（）和（）不超过许用值.10．在类型上,万向联轴器属于（）联轴器,凸缘联轴器属于（）联轴器.二选择填空（每空1分,共10分）1．下列磨损中,不属于磨损基本类型地是（）；只在齿轮滚动轴承等高副零件上经常出现地是（）.（1）粘着磨损；（2）表面疲劳磨损；（3）磨合磨损；（4）磨粒磨损.2．在通过轴线地截面内,（）地齿廓为直边梯形；在与基圆柱相切地截面内,（）地齿廓一侧为直线,另一侧为曲线.（1）阿基米德蜗杆；（2）法向直廓蜗杆；（3）渐开线蜗杆；（4）锥蜗杆.3 对于直齿圆柱齿轮传动,其齿根弯曲疲劳强度主要取决于（）；其表面接触疲劳强度主要取决于（）.（1）中心距和齿宽；（2）中心距和模数；（3）中心距和齿数；（4）模数和齿宽.4 对于径向滑动轴承,（）轴承具有结构简单,成本低廉地特点；（）轴承必须成对使用.（1）整体式；（2）剖分式；（3）调心式；（4）调隙式.5．在滚子链传动地设计中,为了减小附加动载荷,应（）.（1）增大链节距和链轮齿数；（2）增大链节距并减小链轮齿数；（3）减小链节距和链轮齿数；（4）减小链节距并增加链轮齿数.6．对中性高且对轴地削弱又不大地键联接是（）联接.（1）普通平键；（2）半圆键；（3）楔键；（4）切向键.三简答题（每小题5分,共20分）1．画图表示机械零件地正常磨损过程,并指出正常磨损过程通常经历哪几个磨损阶段？88992．简述Miner 法则（即疲劳损伤线性累积假说）地内容.3．简述齿向载荷分布系数βK 和齿间载荷分配系数αK 分别考虑地是什么因素对齿轮所受载荷地影响？4．试分析张紧力F 0对带传动正反两方面地影响.四 （15分）已知某材料地力学性能为：1-σ＝350MPa,m ＝9,0N ＝5×610,对此材料进行对称循环疲劳试验,依次加载应力为：（1）1σ＝550MPa,循环次数n 1＝5×410；（2）2σ＝450 MPa,循环次数n 2＝2×510；（3）3σ=400 MPa.求：发生疲劳破坏时,3σ地循环次数n 3＝？六 （18分）图示为一蜗杆轴用两个角接触球轴承支承.已知蜗杆所受轴向力x F ＝580N,两轴承地径向力为：1R F ＝935N,R2F ＝1910N,载荷性质系数P f ＝.试计算两个轴承地当量动载荷.注：＊内部轴向力S F ＝eF R , e ＝.＊当RA F F ≤e 时,X ＝1,Y ＝0；当RA F F ＞e 时,X ＝,Y ＝.八 （17分）图示为由圆锥齿轮和斜齿圆柱齿轮组成地传动系统.已知：Ⅰ轴为输入轴,转向如图所示,输出轴功率P Ⅲ＝5KW,转速n Ⅲ＝157rpm,各轮齿数为：z 1=25,z 2=60,z 3=22,z 4=84,设效率为100％.（1） 在图中标出各轮转向,并计算各轴地转矩.（2） 为使2 3两轮地轴向力方向相反,确定并在图中标出3 4两轮地螺旋方向.12ⅡⅢ（3）在图中标出2 3两轮在啮合点处所受各分力(t F F r F x)地方向.1010《机械设计》试题B标准答案一填空（每空1分,共20分）1．当所受轴向载荷通过（螺栓组形心）时,螺栓组中各螺栓承受地（轴向工作拉力）相等.2．从结构上看,带轮由（轮毂）轮辐和（轮缘）三部分组成.3．在直齿圆柱齿轮传动地接触疲劳强度计算中, 以（节点）为计算点,把一对轮齿地啮合简化为两个（圆柱体）相接触地模型.4．按键齿齿廓曲线地不同,花键分为（矩形）花键和（渐开线）花键.5．请写出两种螺纹联接中常用地防松方法：（双螺母等）和（防松垫圈等）.与（循环次数）之间关系地曲线.6．疲劳曲线是在（应力比）一定时,表示疲劳极限γN7．理论上为（点）接触或（线）接触地零件,在载荷作用下,接触处局部产生地应力称为接触应力. 8．开式齿轮传动地主要失效形式是：（齿面地磨粒磨损）和（断齿）.9．径向滑动轴承地条件性计算主要是限制压强（速度）和（ pv值）不超过许用值.10．在类型上,万向联轴器属于（无弹性元件地挠性）联轴器,凸缘联轴器属于（刚性）联轴器.二选择填空（每空1分,共10分）1．下列磨损中,不属于磨损基本类型地是（ 3 ）；只在齿轮滚动轴承等高副零件上经常出现地是（ 2 ）.（1）粘着磨损；（2）表面疲劳磨损；（3）磨合磨损；（4）磨粒磨损.2．在通过轴线地截面内,（ 1 ）地齿廓为直边梯形；在与基圆柱相切地截面内,（ 3 ）地齿廓一侧为直线,另一侧为曲线.（1）阿基米德蜗杆；（2）法向直廓蜗杆；（3）渐开线蜗杆；（4）锥蜗杆.3 对于直齿圆柱齿轮传动,其齿根弯曲疲劳强度主要取决于（4 ）；其表面接触疲劳强度主要取决于（ 1 ）.（1）中心距和齿宽；（2）中心距和模数；（3）中心距和齿数；（4）模数和齿宽.4 对于径向滑动轴承,（ 1 ）轴承具有结构简单,成本低廉地特点；（ 3 ）轴承必须成对使用.（1）整体式；（2）剖分式；（3）调心式；（4）调隙式.5．在滚子链传动地设计中,为了减小附加动载荷,应（ 4 ）.（1）增大链节距和链轮齿数；（2）增大链节距并减小链轮齿数；（3）减小链节距和链轮齿数；（4）减小链节距并增加链轮齿数.6．对中性高且对轴地削弱又不大地键联接是（ 1 ）联接.（1）普通平键；（2）半圆键；（3）楔键；（4）切向键.三简答题（每小题5分,共20分）1．画图表示机械零件地正常磨损过程,并指出正常磨损过程通常经历哪几个磨损阶段？2．3．答：主要经历三个阶段：磨合磨损阶段；稳定磨损阶段；剧烈磨损阶段.4． 简述Miner 法则（即疲劳损伤线性累积假说）地内容.答：在规律性变幅循环应力作用下,各应力对材料造成地损伤是独立进行地,并可以线性地累积成总损伤,当各应力地寿命损伤率之和等于1时,材料将会发生疲劳.5． 简述齿向载荷分布系数βK 和齿间载荷分配系数αK 分别考虑地是什么因素对齿轮所受载荷地影响？6．7．答：系数βK 考虑地是载荷沿齿向分布不均匀性对齿轮轮齿所受载荷地影响；系数αK 考虑地是载荷在同时啮合地齿对之间分配不均对齿轮轮齿所受载荷地影响.8． 试分析张紧力F 0对带传动正反两方面地影响.答：张紧力F 0越大,则带传动地承载能力就越大,但同时带中所受地拉应力也越大,从而 降低带地寿命；张紧力越小,虽可减小带中地拉应力,提高带地寿命,但带传动地承载能力会降低.四 解：（1）由 疲劳曲线方程 01N C N m -==σσ得 01N N m⎪⎭⎫ ⎝⎛=-σσ 4690111106.8105550350⨯=⨯⨯⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛=-N N m σσ ―――――――――3分 5690212102.8105550450⨯=⨯⨯⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛=-N N mσσ ―――――――－3分 56903131085.2105550400⨯=⨯⨯⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛=-N N m σσ ――――――――3分 （2）根据Miner 法则 1332211=++N n N n N n 11085.2102.8102106.8105535544=⨯+⨯⨯+⨯⨯n ―――――――――－3分 解得： 431098.4⨯=n ――――――――――――3分五 解：（1）)(6.336)(93536.036.011N N F F R s =⨯== ――2分)(6.687)(191036.036.022N N F F R s =⨯== ―― 2分（2）)(6.12675806.6872N F F x s =+=+ ＞)(6.3361N F s =故 )(6.126721N F F F x s A =+= ―――――――――――3分 )(4.2435806.3361N F F x s -=-=-＜)(6.6872N F s = 故 )(6.68722N F F s A == ―――――――――――――－3分（3）36.19356.126711==R A F F ＞e ,故 41.01=X ,87.01=Y 78.1634)6.126787.093541.0(1.1)(11111=⨯+⨯⨯=+=A R P P F Y F X f F （N ）――――――――――――――――――――――4分e F F R A ===36.1019106.68722,故 12=X ,02=Y 2101)6.687019101(1.1)(22222=⨯+⨯⨯=+=A R P P F Y F X f F （N ） ―――――4分六 解：（1）各轴转向如图所示. ――――3分16.922258460314214=⨯⨯==z z z z i ――1分 82.322843434===z z i ―――――1分 12.143815716.914=⨯=ⅢⅠ＝n i n (rpm)―――――――――――――1分74.59915782.334=⨯=＝ⅢⅡn i n （rpm ） ―――――――――――――1分 2.3312.1438595509550=⨯==ⅠⅠⅠn P T （Nm ） ―――――――――1分 ⅡⅢ6.7974.599595509550=⨯==ⅡⅡⅡn P T (Nm) ―――――――――1分 1.304157595509550=⨯==ⅢⅢⅢn P T (Nm) ――――――――――1分 （2） 3轮左旋,4轮右旋. ―――――――――――――――3分（3） 2 3两轮地各分力方向如图所示. ―――――――――――――－4分。

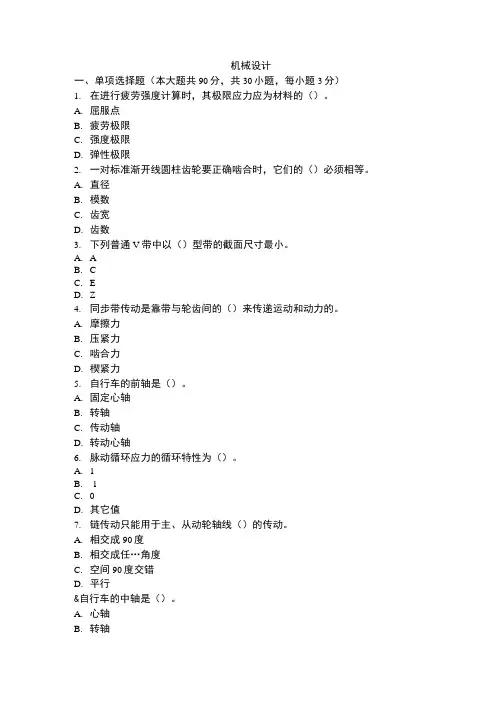

大学考试试卷《机械设计》及参考答案.docx
机械设计一、单项选择题（本大题共90分，共30小题，每小题3分）1.在进行疲劳强度计算时，其极限应力应为材料的（）。
A.屈服点B.疲劳极限C.强度极限D.弹性极限2.一对标准渐开线圆柱齿轮要正确啮合时，它们的（）必须相等。
A.直径B.模数C.齿宽D.齿数3.下列普通V带中以（）型带的截面尺寸最小。
A. AB. CC. ED.Z4.同步带传动是靠带与轮齿间的（）来传递运动和动力的。
A.摩擦力B.压紧力C.啮合力D.楔紧力5.自行车的前轴是（）。
A.固定心轴B.转轴C.传动轴D.转动心轴6.脉动循环应力的循环特性为（）。
A. 1B.-1C.0D.其它值7.链传动只能用于主、从动轮轴线（）的传动。
A.相交成90度B.相交成任…角度C.空间90度交错D.平行&自行车的中轴是（）。
A.心轴B.转轴C.传动轴D.转动心轴9.滚动轴承的类型代号由（）表示。
A.数字B.数字或字母C.字母D.数字加字母10.机械设计课程研究的内容只限于（）。
A.专用零件和部件；B.在高速、高压、环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件；C.在普通工作条件下工作的一般参数的通用零件和部件；D.标准化的零件和部件11.现在把研究有关摩擦，磨损与润滑的科学与技术统称为（）。
A.摩擦理论B.磨损理论C.润滑理论D.摩擦学12.工作时以传递转矩为主，不承受弯矩或弯矩很小的轴，称为（）A.固定心轴B.转轴C.传动轴D.转动心轴13.带传动的中心距过大时，会导致（）。
A.带在工作时出现颤动B.带的寿命缩短C.带的弹性滑动加剧D.带受的拉力增大14.弹性联轴器中的金属弹性元件具有（）的功能。
A.对中B.减磨C.缓冲和减振D.增力矩15.普通平键连接的主要用途是使轴与轮毂之间（）。
A.沿轴向固定并传递轴向力B.沿轴向可作相对滑动并具有导向作用C.沿周向固定并传递转矩D.安装和拆卸方便16.链传动的张紧轮应装在（）。
机械设计专业考试试题及内容标准答案汇总完整编辑版
.考试科目： 机械 设 计 考试时间： 120分钟 试卷总分 100分 题号 一 二 三 四 五总分 得分 评卷教师一、简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题 （在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分） 1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。
A ．螺栓联接 B ．双头螺柱联接 C ．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算得分得分3、阿基米德蜗杆的 A 参数为标准值。
A. 轴面 B. 端面 C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。
机械设计试题库及答案
机械设计试题库及答案一、机械设计概论1. 什么是机械设计?机械设计是研究和应用机械原理、力学、材料科学和工程制图等基础知识，设计和开发各种机械设备和系统的过程。
2. 机械设计的基本流程是什么？机械设计的基本流程包括需求分析、概念设计、详细设计、制造和测试等阶段。
3. 机械设计过程中常用的计算方法有哪些？常用的机械设计计算方法包括力学计算、材料力学计算、热传导计算、流体力学计算等。
4. 机械设计中常用的工程软件有哪些？常用的机械设计工程软件包括AutoCAD、SolidWorks、CATIA、Ansys等。
二、机械零部件设计1. 机械零部件设计的基本要求是什么？机械零部件设计的基本要求包括强度、刚度、工艺性、可靠性和经济性等。
2. 请简述轴的设计原则。
轴的设计原则包括选取合适的材料、确定轴的外形和尺寸、进行轴的强度计算和刚度计算等。
3. 请简述齿轮的设计原则。
齿轮的设计原则包括选取合适的模数和压力角、确定齿轮的齿数、进行强度和接触强度计算等。
4. 请简述联轴器的设计原则。
联轴器的设计原则包括选取合适的联轴器类型、确定联轴器的传动功率和转速、进行强度计算和动平衡计算等。
三、机械传动设计1. 机械传动的基本分类有哪些？机械传动的基本分类包括齿轮传动、带传动、链传动和滚子传动等。
2. 请简述齿轮传动的设计原则。
齿轮传动的设计原则包括选取合适的齿轮类型和传动比、进行齿轮强度计算和齿轮副的位置布置等。
3. 请简述带传动的设计原则。
带传动的设计原则包括选取合适的传动比和带速、进行带强度计算和带的宽度选择等。
4. 请简述链传动的设计原则。
链传动的设计原则包括选取合适的链条类型和传动比、进行链条强度计算和链轮的位置布置等。
四、机械制造基础1. 机械制造工艺的基本流程是什么？机械制造工艺的基本流程包括零件加工准备、装夹和定位、切削加工、热处理和零件检测等。
2. 请简述车削加工的过程。
车削加工是通过旋转工件，使用刀具进行切削的一种加工方法。
武汉科技大学机械设计期末考试试题
武汉科技大学机械设计期末考试试题专业：机电一体化队别：卷型：A 卷课程名称：机械设计考试日期：考试方式：闭卷学生学号: 学生姓名:一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。
机械设计四套期末考试试题与答案
《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（）。
2、三角形螺纹的牙型角α＝（），适用于（），而梯形螺纹的牙型角α＝（），适用于（）。
3、螺纹连接防松，按其防松原理可分为（）防松、（）防松和（）防松。
4、带传动在工作过程中，带内所受的应力有（）、（）和（），最大应力发生在（）。
5、链传动设计时，链条节数应选（）数(奇数、偶数)。
链轮齿数应选（）数；速度较高时，链节距应选（）些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按（）设计，按（）校核；硬齿面闭式齿轮传动一般按（）设计，按（）校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（），材料的许用接触应力（），工作中产生的齿根弯曲应力（），材料的许用弯曲应力（）。
8、蜗杆传动的总效率包括啮合效率η、（）效率和（）效率。
其中啮合效率η=（），影响蜗杆传动总效率的主要因素是（）效率。
9、轴按受载荷的性质不同，分为（）、（）、（）。
10、滚动轴承接触角越大，承受（）载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是（）应力。
A．对称循环变B、脉动循环变C．非对称循环变D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用B．便于安装C．为安置防松装置4、选取V带型号，主要取决于（）。
A．带的线速度B．带的紧边拉力C．带的有效拉力D．带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y的主要几何参数是（）。
A．齿轮的模数B．齿轮的压力角C．齿轮的齿数D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于（）。
机械设计期末考试试卷(含答案)
2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。
9、6312表示轴承内径为60mm ，的深沟球轴承。
10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。
11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。
完整word版,《机械设计》期末考试试题(A)答案
《机械设计》试卷A 卷参考答案及评分标准命题教师: 考试班级：C.牙型角的大小D. 螺距的大小 5、 当键联接强度不足时可采用双键。
使用两个平键时要求键 D 布置。
A.在同一直线上B.相隔900C.相隔1200 D 相隔1800 6、 在普通圆柱蜗杆中只有 A __________ 的轴向压力角为标准值(20 )。
A.阿基米德蜗杆B. 法向直廓蜗杆C.渐开线蜗杆D.锥面包络蜗杆7、 45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是 A.改用合金钢 B.改变表面粗糙度C.增大轴的直径D. 提高轴的表面硬度8、 下面的联轴器中在工作时具有缓冲减振作用的联轴器是 D。
A.刚性联轴器B. 十字滑块联轴器C.齿式联轴器D.弹性柱销联轴器9、 在各种基本类型的向心滚动轴承中 B不能承受轴向载荷。
A.调心球轴承B. 圆柱滚子轴承C.调心滚子轴承D.深沟球轴承10、 一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是 _ B —。
A.滚动体碎裂B.滚动体与滚道产生疲劳点蚀 C.滚道磨损D.滚道压坏:■、判断题(每小题 1分，共10分)(V) 1、型号为7210的滚动轴承，表示其类型为角接触球轴承。
(V) 2、滚动轴承的基本额定寿命是指可靠度为90%勺轴承寿命。
(X) 3、公称接触角 ■:一「的深沟球轴承，只能承受纯径向载荷。
(X) 4、角接触球轴承的派生轴向力是由其支承的轴上的轴向载荷引起的。
(V) 5、滚动轴承的基本额定动载荷是指在载荷作用下轴承工作 转时，90嗨由承的不发生疲劳点蚀(X) 6、滚动轴承内座圈与轴颈的配合，通常采用基轴制。
、选择题(每小题 1分，共10分) C 1、 一般圆柱齿轮传动的接触强度是按 A.单对齿啮合的最高点 B. C.节点 D.2、 渐开线花键通常采用的定心方式是 A.齿侧定心 B. 外径定心 C.内径定心 D. 齿形定心3、 将齿轮的轮齿做成鼓形齿是为了减小 A.载荷沿接触线分布不均匀 B. C.冲击 D.4、 普通螺纹中同一公称直径按 _D A.升角的大小 B. 旋向啮合时的情况进行计算的。
