第一章习题
1－1 指出图1－1所示电路中A 、B 、C 三点的电位。
图
1－1 题 1－1 的电路
1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?
1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。
1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。若R 2电阻两端电压U ＝30V ，求电阻R 3 。（17.5欧）
1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A 点的电位。（-5V ）
1－11 求图1－10所示电路中的电压U 、电流I 。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？
1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？
第二章习题
2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）
电工学习题
第1章直流电路习题参考答案
一、填空题：
1. 任何一个完整的电路都必须有、和 3个基本部分组成。具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为。电路的作用是对电能进行、和转换；对电信号进行、和。
2. 反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。
3. 电路有、和三种工作状态。当电路中电流0R U I S 、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在。
4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
二、判断题：
1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。（）
2. 电阻、电流和电压都是电路中的基本物理量。（）
3. 电压是产生电流的根本原因。因此电路中有电压必
有电流。（）
4. 绝缘体两端的电压无论再高，都不可能通过电流。（）
三、选择题：（每小题2分，共30分）
1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。
A、吸收；
B、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）
A、负载电阻增大；
B、负载电阻减小；
C、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（）
A、有电流，有功率损耗；
B、无电流，无功率损耗；
C、有电流，无功率损耗。
4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）
电工学三四章习题
三、四章
3、图示正弦交流电路中，U R =3V ，U L =4V ，交流电压表的读数为_ _。
(A) 3V (B) 2 V (C) 7 V (D) 5 V
4、正弦交流RLC 串联电路中，若发生谐振，则此时电路呈_ ___。 (A) 容性 (B) 感性 (C) 阻性 (D) 无法确定
8、三相电路中，电源线电压为380V,对称性负载Z=(30+j40)Ω, 星型联接，其线电流为_____。
(A)7.6A (B) 3.8A (C)4.4A (D)2.2A
—
3.电路如题3图所示，已知 u tV R L mH ===1010343
sin ,,,Ω电流i 等于（ ） （A ）2105313
sin(.)t A -︒ （B ）210531
3
sin(.)t A +︒
（C ）2210531
3
sin(.)t A -︒ （D ）2210531
3
sin(.)t A +︒ 5．电路如题5图所示，设各电流表内阻为零。若电流表A 的读数为3A,电流表A 1的读数为1A ，则电流表A 2的读数是（ ）
（A ）2A （B ）22A
;
（C ）3A
（D ）10A
5. 异步电动机铭牌上数据为：U N =380V/220V ，接法Y/ Δ，I N =
6.3A/10.9A ，当额定运行时每相绕组的电压U P 和电流I P 为（ ）
A ．380V, 6.3A
B ．220V, 6.3A
C ．220V, 10.9A
D ．380V, 10.9A
a
b
L R i
题 3 图
L
题 5 图
（2）ｉ=102sin(wt-20°)A的相量表示式为（）（ａ）I=10/-20°Ａ（b）•Ｉ=102ｅ20Ａ
电工学试题资料
2．已知正弦电压u=)t sin(U u m ϕ+ω，其中u ϕ称为此电压的 初相位 。
3.图5示门电路当输入端A=1、B=0、C=0时，输出端F 的逻辑状态为 0 。
图5
4.根据三极管结构的不同，有NPN 和____________两种。
5．已知某负载Z=|Z| Ω 的端电压为U U = V ，则此负载中的电流I
= A 。
6.在如图所示电路中，若仅是RL 增大，则电压放大倍数的绝对值将___________(增大?减小?或不变?)，输出电阻值将___________(增大?减小，或不变?)。
7.集成稳压器W7915，其输出端与接“地”端的输出电压为_____________V 。
8.正弦电流通过纯电感元件时，电感两端电压的相位____________于流过电感的电流的相位o
90
9．若电流的计算值为负，则说明其参考方向与实际方向________。
10．半导体三极管具有放大作用的条件（在放大区工作的特点）是发射结 ，集电结 。
11．如果放大电路的静态基极电流太小，将产生______失真。
12.电路如图6所示，已知U=-2.5V, R1=140Ω,
R2=110Ω,则电压Ua0=___________V.
2. 电路如下图1所示，A 点的电位等于_________V ，B 点的电位等于_________V 。
图1
3．图2所示电路中支路电流I= A 。
4.触发器两个输出端的逻辑状态在正常情况下总是 相反 。
5.N 型半导体中_________是多数载流子，_________是少数载流子。
6.根据三极管结构的不同，有NPN 和_____PNP______两种。
电工学 实验2 三相正弦交流电路的研究
A
负
B
*
* P2
W
载
C
图 4.2
用两表法测量三相功率
②负载的功率因数大于 0.5 时，两只功率表的读数均为正。 ③负载的功率因数等于 0.5 时，某一只功率的读数为零。 ④负载的功率因数小于 0.5 时，某一只功率表的指针会反转。为了 读数，可将转换开关由“+”转换到“—” ，此时该表读数应取负值。
青 岛 滨 海 学 院 教 师 教 案
的各电量。将测量得到的数据填在表 4.4 中。 （5）分别用三表法和两表法测量三角形不对称负载时电路的总功 率，将测试数据填入表 4.5 中，并计算电路的总功率。
表 4.4
项目 UAB 对称负载 不对称负载 线电压（V） UBC UCA IA
负载三角形联接数据记录
青 岛 滨 海 学 院 教 师 教 案 八、实验报告要求
1.简述实验方案和步骤。 2.记录原始实验数据和理论计算数据，完成数据表格中的计算。 3.根据实测数据，验证三相负载在对称和不对称情况下，各相值与 线值的关系，并与理论值相比较。 4. 对比用三表法测量三相总功率和用两表法测量三相总功率的结 果。 5.回答思考题： （1）根据测试数据画出三相四线制，不对称负载星形联接时，相电 压，线电压，线电流的相量图。 （2）说明中线的作用。在什么情况下必须有中线，在什么情况下可 不要中线。 （3）两表法测量三相总功率时应注意哪些问题 6.总结本次实验情况，写出此次实验的心得体会。包括实验中遇到 的问题的处理方法和结果。
华南师范大学电工学-电路的基本概念与定律试题
华南师范大学电工学-电路的基本概念与定律试题
1．用一只额定值为110V ，60W 的白炽灯和一只额定值为110V ，40W 的白炽灯串联后接在
220V 电源上，当开关闭合时能否正常工作？后果如何？为什么？
2．有一只220V ，1000W 的电炉，今欲接在380V 的电源上使用，试问下列变阻器中哪一
只可用？（1）100Ω，3A ；（2）50Ω，5A ；（3）30Ω，10A 。
3． ab U 是否表示a 端的电位高于b 端的电位？
4．2k Ω的电阻中通过2mA 的电流，试问电阻两端的电压是多少？
5．额定值为1W ，100Ω的碳膜电阻，在使用时电流和电压不得超过多大数值？
6．有一台直流发电机，其铭牌上标有40kW ，230V ，174A 。试问什么是发电机的空载运行、
轻载运行、满载运行和过载运行？负载的大小，一般指什么而言？
7．一个电热器从220V 的电源取用的功率为1000W ，如将它接到110V 的电源上，则取用
的功率为多少？
8．有两只电阻，其额定值分别为40Ω，10W 和200Ω，40W ，试问它们允许通过的电流是多
少？如将两者串联起来，其两端最高运行电压可加多大？
9．有一台直流稳压电源，其额定输出电压为30V ，额定输出电流为2A ，从空载到额定负载，其输出电压的变化率为千分之一（即%1.00=-=?N
N U U U U ），试求该电源的内阻。
10. 计算下图所示的两个电路中各理想电源的功率，并判别它们是电源还是负载。
（a ）（b ）
题10
11. 试求如图所示电路中电流I 1，I 2，I 3及I 4。
华南师范大学电工学-交流电动机试题
1. 由于三相异步电动机的转矩是由______与______之间的相对运动产生的，所以是“异步”
的。
2. 某三相异步电动机工作时转速为n ＝980r/min ，则其磁极对数p ＝______，旋转磁场转速
n 1＝______r/min ，转子旋转磁场对转子的转速为n 2＝______r/min ，转子电流频率为f 2＝______Hz 。
3. 某三相异步电动机起动转矩T st ＝10N ·m ，最大转矩T m ＝18N ·m ，若电网电压降低了
20％，则起动转矩T st ＝______N ·m ，最大转矩T m ＝______N ·m 。
4. 三相异步电动机额定值如下：P N ＝7.5kW ，n N ＝1440r/min ，U N ＝380V/220V ，接法：Y/
Δ，85.0cos =N ϕ，%87=N η。今电源线电压U l ＝220V ，试求：（1）该电动机应采用何种接法？（2）此时额定电流I N ，额定转矩T N ，转差率s N ，额定输入功率P 1N 各为多少？（3）该电动机能否采用Y －Δ变换法起动？
5. 三相异步电动机额定值如下：P N ＝10kW ，n N ＝1460r/min ，U N ＝380V ，Δ接法，f 1＝50Hz ，
%88=N η，88.0cos =N ϕ，23.17===N
m N st N st T T T T I I ，，。试求（1）额定电流I N ，额定转矩T N ；（2）起动电流I st ，起动转矩T st ；（3）若要将起动电流限制在2I N 以下，则自耦变压器变比K ＝？能带多大负载转矩起动？（4）若用于短时工作，起动后能带多大负载转矩T C ？近似认为机械特性为直线，此时转速约为多少？
电工学复习题有答案分解
《电工学复习题》
第一章习题
1－1 指出图1－1所示电路中A、B、C三点的电位。
图
1－1 题1－1 的电路
1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?
1－5 图1－4所示电路中，已知电压U1 = U2 = U4 = 5V，求U3和U CA。
1－6 欲使图1－5所示电路中的电流I=0，U S应为多少？（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2 = 15Ω，U S = 100V，I1 = 5A，I2 = 2A。若R2电阻两端电压U＝30V，求电阻R3 。（17.5欧）
1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。（-5V）
1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？
1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？
第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。（）2-3 试用叠加原理重解题2-2.
2-4再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。求开关S在位置1和位置2两种情况下，电流I分别为多少？（3.75mA，2.5mA）

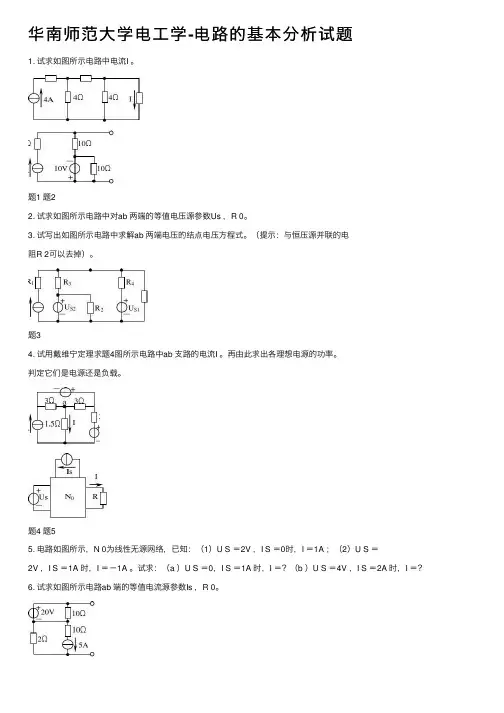

华南师范大学电工学-电路的基本分析试题
1. 试求如图所示电路中电流I 。
题1 题2
2. 试求如图所示电路中对ab 两端的等值电压源参数Us ，R 0。
3. 试写出如图所示电路中求解ab 两端电压的结点电压方程式。（提示：与恒压源并联的电
阻R 2可以去掉）。
题3
4. 试用戴维宁定理求题4图所示电路中ab 支路的电流I 。再由此求出各理想电源的功率。
判定它们是电源还是负载。
题4 题5
5. 电路如图所示，N 0为线性无源网络，已知：（1）U S ＝2V ，I S ＝0时，I ＝1A ；（2）U S ＝
2V ，I S ＝1A 时，I ＝－1A 。试求：（a ）U S ＝0，I S ＝1A 时，I ＝？（b ）U S ＝4V ，I S ＝2A 时，I ＝？
6. 试求如图所示电路ab 端的等值电流源参数Is ，R 0。
题6 题7
7. 电路如图所示，试用结点电压法求电阻R L 两端电压U ，并求理想电源的功率。
8. 试用叠加法求解如图所示电路中电流I 。若理想电压源（15V ）的电压增加20％，则I
值又为多少？
题8 题9
4Ω
10 I
R 5
Ω 3V
L Ω
5Ω I
9. 试用戴维宁定理求如图所示电路中支路电流I 。然后再求理想电流源端电压Us 。
10. 在下图所示的两个电路中，（1）R 1是不是电源的内阻？（2）R 2中的电流I 2及其两端电
压U 2各等于多少？（3）改变R 1的阻值，对I 2和U 2有无影响？（4）理想电压源中的电流I 和理想电流源两端的电压U 各等于多少？（5）改变R 1的阻值，对（4）中的I 和U 有无影响？
（a ） （b ）
电工学复习(知识点及练习题)
U I XL
U I jX L
电容元件
0 du Um I m X C u i 90 U I ( jX C ) 1 iC U I XC XC dt C
练习试题
1.随时间按正弦规律变化的电流称为 正弦电流 ，正弦电 正弦量 。正弦量的三要素是 压、正弦电流统称为_________ 振幅 角频率 和_________ 初相 ________、________ 。 同相 ， 2.两相量的相位差用 表示， 0 ，称为_________ 正交 反相 ， 180 ，称为___________ 。 90 ，称为________
i 2 Isin ωt
I
UI
0
13
- I 2 XC
电压电流关系
元件
电阻元件
瞬时值 关系
最大值关 有效值 系 关系
相位关系
相量关系
R
u iR
Um I m R
Um Im X L
U IR
u i 0
u i 900
U IR
电感元件
di uL X L L dt
参考方向
第二章 正弦交流电路
正弦交 流电： 三要素？T、f、w的单位及关系？瞬时值、最大值、 有效值的表示及联系？相位差（分类）？
单相 交流 电路
华南师范大学电工学-单相正弦交流电路分析试题
1． 已知相量[]
A 2321j I += ，[]A 2322
j I +-= ，[]
A 2323j I --= 和[]
A 2324j I -= ，试把它们化为极坐标式，并写成正弦量321i i i ，，和4
i 。 2． 写出下列正弦电压的相量（用直角坐标式表示）： （1）V sin 210t u ω=；（2）V 2sin 210⎪⎭
⎫
⎝
⎛
+
=πωt u ； （3）V 2sin 210⎪⎭⎫
⎝
⎛-
=πωt u ；（4）V 43sin 210⎪⎭⎫ ⎝
⎛
-=πωt u 。 3． 如图所示，)30sin(261︒+=t i ω，)60sin(282︒-=t i ω，求21i i i +=。 题3
4． 图示电路，电流表A 1、A 2的读数均为10A ，求电流表A 的读数。
题4
5． 图示RC 串联电路，V 100sin 2100F 100C 100S t u R ＝，＝
，μΩ=，求C u u i R 和、，并画出相量图。
题5
6. RLC 串联电路。已知V 10sin 25F 001.0C mH 6k 56
t U L R ===Ω=，，，μ。(1)
求电流i 和各元件上的电压，画出相量图；(2)当角频率变为5
102⨯rad/s 时，电路的性质有无改变？
u s
7. 写出下列电流及电压的相量形式，并画出相量图：A )30314sin(1.14︒+=t i ，
()V 60314sin 2220︒-=t u 。
8. 写出下列电压、电流的三角函数式：V 50100︒∠=U ，V 20301
︒-=j e U ，A 6010︒-∠=I ，A 2541

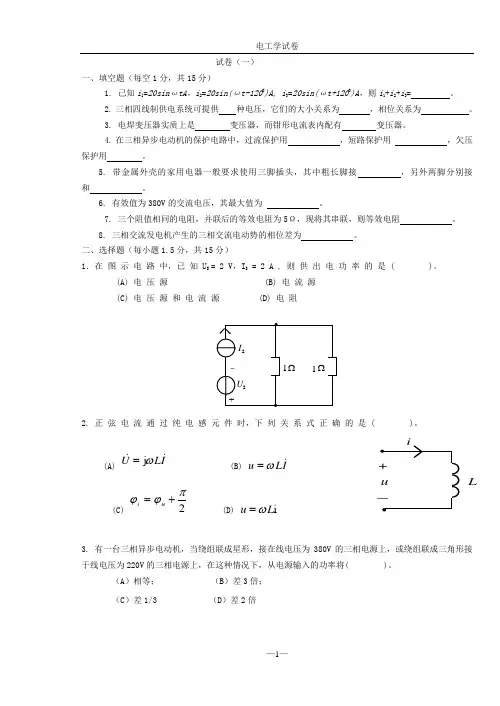

电工学试卷及答案
《电工学》第二章单相正弦交流电路试卷
一、单项选择题
1.同一相量图中的两个正弦交流电,( )必须相同。(2 分)
A.有效值
B.初相
C.频率
2.电容元件是一种( )元件。(2 分)
A.耗能
B.储能
C.产能
3.表示交流电在变化的过程中所能达到的最大值不能称为( )。(2 分)
A.最大值
B.峰值
C.振幅
D.额定值
4.已知两个正弦量为V, V,则( )。(2 分)
A. 比超前30°
B. 比滞后30°
C. 比超前90°
D.不能判断相位差
5.在频率为50Hz的交流电路中,电容的容抗和线圈的感抗相等,现将频率提高到500Hz,则感抗与容抗之比等于( )。(2 分)
A.100
B.0.01
C.10
D.1000
6.正弦交流电e=E m sin(ωt+φ)的最大值为( )。(2 分)
C.ω
D.φ
A.e
B.E
m
7.由电容器组成的交流电路,称为( )电路。(2 分)
第1/4 页
A.纯电阻
B.纯电感
C.纯电容
8.白炽灯与线圈组成的电路如图所示,由交流电源供电,如果交流电的频率增大,则线圈的( )。
(2 分)
A.电感增大
B.电感减小
C.感抗增大
D.感抗减小
9.在RLC串联电路中,视在功率S、有功功率P、无功功率Q C、Q L四者的关系是( )。(2 分) A.S=P+Q L+Q C B.S=P+Q L-Q C
C.S2=P2+(Q
L -Q
C
)2
D.S2=P2+(Q
L +Q
C
)2
10.一个纯电感线圈接到电压有效值不变的交流电源上,当电源频率减小时,电压与电流之间的相位差将( )。(2 分)
A.不变
B.变小
C.变大
11.如图所示相量图中,交流电压和的相位关系是( )。(2 分)
华南师范大学电工学-磁路和变压器试题
1. 下列说法中正确的是（ ）
a ． 硅钢片具有高导磁率，可制造永久磁铁；
b ． 调压器（自耦变压器）既可调节交流电压，也可调节直流电压；
c ． 交流继电器铁心上有短路铜环，是为了防震；
d ． 直流电磁铁消耗的功率有铜损和铁损。
2. 变压器的容量S N 一定，其输出有功功率不仅取决于负载的______大小，还取决于负载
的______高低。
3. 某信号源内阻为512Ω，若要使它向8Ω的喇叭输出最大功率，则输出变压器的变比K
应为多大？
4. 将直流继电器接在同样电压的交流电源上使用，结果（ ）
a ． 没有影响，照常工作；
b ． 电流过小，吸力不足，铁心发热；
c ． 电流过大，烧坏线圈。
5. 某变压器额定电压为220V/110V ，今电源电压为220V ，欲将其升高到440V ，可采用（ ）
a ． 将副绕组接到电源上，由原绕组输出；
b ． 将副绕组匝数增加到4倍；
c ． 将原绕组匝数减少为1/4。
6. 某电源变压器的容量为100V A ，额定电压为380V/220V 。（1）若接一只220V ，40W 的
白炽灯，则消耗铜损R Cu ＝2W ，铁损R Fe ＝3W ，试求副边电流和效率，输出视在功率占容量百分之几？（2）若接一只220V ，40W ，功率因数5.0cos =ϕ的日光灯（不计镇流器的功率损失），试求副边电流，铜损，和效率（铁损正比于电压），输出视在功率占容量百分之几？
7. 有一空载变压器，原边加额定电压220V ，并测得原绕组电阻R 1＝10Ω，试问原边电流
是否等于22A ？
8. 如果变压器原绕组的匝数增加一倍，而所加电压不变，试问励磁电流将有何变化？
电工学试题库和试题及答案
第1章 直流电路 习题参考答案
一、 填空题：
1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0
R U I S
、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。
5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
二、 判断题：
1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错）
2. 电阻、电流和电压都是电路中的基本物理量。 （错）
3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错）
4. 绝缘体两端的电压无论再高，都不可能通过电流。 （错）
三、选择题：（每小题2分，共30分）
1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。
华南师范大学电工学-电路的基本分析试题
1. 试求如图所示电路中电流I 。
题1 题2
2. 试求如图所示电路中对ab 两端的等值电压源参数Us ，R 0。
3. 试写出如图所示电路中求解ab 两端电压的结点电压方程式。（提示：与恒压源并联的电
阻R 2可以去掉）。
题3
4. 试用戴维宁定理求题4图所示电路中ab 支路的电流I 。再由此求出各理想电源的功率。
判定它们是电源还是负载。
题4 题5
5. 电路如图所示，N 0为线性无源网络，已知：（1）U S ＝2V ，I S ＝0时，I ＝1A ；（2）U S ＝
2V ，I S ＝1A 时，I ＝－1A 。试求：（a ）U S ＝0，I S ＝1A 时，I ＝？（b ）U S ＝4V ，I S ＝2A 时，I ＝？
6. 试求如图所示电路ab 端的等值电流源参数Is ，R 0。
题6 题7
7. 电路如图所示，试用结点电压法求电阻R L 两端电压U ，并求理想电源的功率。
8. 试用叠加法求解如图所示电路中电流I 。若理想电压源（15V ）的电压增加20％，则I
值又为多少？
题8 题9
4Ω
10 I
R 5
Ω 3V
L Ω
5Ω I
9. 试用戴维宁定理求如图所示电路中支路电流I 。然后再求理想电流源端电压Us 。
10. 在下图所示的两个电路中，（1）R 1是不是电源的内阻？（2）R 2中的电流I 2及其两端电
压U 2各等于多少？（3）改变R 1的阻值，对I 2和U 2有无影响？（4）理想电压源中的电流I 和理想电流源两端的电压U 各等于多少？（5）改变R 1的阻值，对（4）中的I 和U 有无影响？
（a ） （b ）
电工学考试答案
B． 电压为零的电压源可用开路代之；电流为零的电流源可用短路代之。 伏安特性曲线与电压轴重合的电阻元件可用开路代之，伏安特性曲线与电流轴重
C． 合的电阻元件可用短路代之。 电压源与任何元件（无耦合关系的）并联的组合就等效于这个电压源；电流源与
如果两个二端网络分别接到某一外电路时，它们的引出端钮之间电压相等，引出 A． 端钮的电流相等，则这两个网络就是等效网络。
如果两个网络分别外接任何相同的电路时，它们都具有相同的端钮电压和相同的 B． 端钮电流，则这两个网络就是等效网络。
如果两个网络是等效网络，则这两个网络对于任意外电路是等效的，但当它们分
B． 二端网络的端口电压和端口电流取关联参考方向，用 p=ui 计算得 p＞0。 C． 二端网络的端口电压和端口电流取非关联参考方向，用 p=ui 计算得 p＜0。 D． 电流通过二端网络时，电场力对运动电荷作负功。 10. 若电路（指线性定常电路）中所有元件都不可能提供无穷大功率，则下列关于电路
ABCD
误的是（ACD ）。（ ）。（4 分） 无论电压和电流的参考方向如何，uR＝RiR，uL＝L(diL/dt)，iC＝C (duC/dt)总是
A． 成立。 当电阻、电感、电容元件两端的电压为正弦波时，通过它们的电流一定是同频率
B． 的正弦波。 无论电压和电流的参考方向如何选择，电阻元件的电压总是与电流同相，电感元
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 正弦交流电的三要素是______、______、______。
2. 三相电源线电压U l ＝380V ，对称负载阻抗为Z ＝40＋j30Ω，若接成Y 形，则线电流I l
＝______A，负载吸收功率P ＝______W；若接成Δ形，则线电流I l ＝
______A，负载吸收功率P ＝______W。
3. 一批单相用电设备，额定电压均为220V ，若接在三相电源上工作，当电源线电压为380V ，
应如何联接？若电源线电压为220V ，又该如何联接？
4. 三相负载每相阻抗均为Z P ＝(8＋j6 Ω，电源相电压U P ＝220V ，若接成Y 形则线电流I l
＝______A，吸收的有功功率P ＝______W，无功功率Q ＝______var；若接成Δ形则线电流I l ＝______A，有功功率P ＝______W，无功功率Q ＝
______var。
5. 当发电机的三相绕组联成星形时，设线电压(V 30sin 2︒-=t u AB ω，试写出相电压u A 的三角函数式。
6.
有220V ，100W 的电灯66个，应如何接入线电压为380V 的三相四线制电路？求负载在对称情况下的线电流。 7.
有一三相对称负载，其每相的电阻R ＝8Ω，感抗X L ＝6Ω。如果将负载联成星形接于线电压U l ＝380V 的三相电源上，试求相电压、相电流及线电流。 8. 有一台三相发电机，其绕组联成星形，每相额定电压为220V 。在第一次试验时，用电
压表量得相电压U A ＝U B ＝U C ＝220V ，而线电压则为U AB ＝U CA ＝220V ，U BC ＝380V ，试问这种现象是如何造成的？
9. 有一三相异步电动机，其绕组联成三角形，接在线电压U l ＝380V 的电源上，从电源所取用的功率P 1＝11.43kW ，功率因数87. 0cos =ϕ，试求电动机的相电流和线电流。
10. 如果电压相等，输送功率相等，距离相等，线路功率损耗相等，则三相输电线（设负载
对称）的用铜量为单相输电线的用铜量的3/4。试证明之。
11. 如图所示电路中，已知：Ω===22c b a Z Z Z ，︒=︒==60600c b a
ϕϕϕ，，，电
源线电压U l ＝380V ，试求：（1）说明该三相负载是否对称；（2）计算各相电流及中性线电流；（3）计算三相功率P ，Q ，S 。
题11 题12
12. 如图所示电路中，((
Ω-=Ω+=3010321j Z j Z ，，线电压U l ＝380V ，试求：（1）线路总电流C B A I I I ，，；（2）三相总功率P ，Q ，S 。
13. 如图所示电路中，已知：Ω=Ω=Ω=Ω==38, 3, 19, 38, V 380C L C A l X X R R U 。
试求：（1）线电流C B A I I I ，，；（2）三相负载总功率P ，Q ，S ；
（3）两只瓦特表W 1
Z
B C
14. 和
14.6.2节）。题13 题14
15. 如图所示电路中，电流表A 1和A 2的读数分别为I 1＝7A ，
I 2＝9A 。试求：
（1）设Z 1＝R ，Z 2＝－jX C ，电流表A 0的读数是多少；
（2）设Z 1＝R ，Z 2为何种参数才能使电流表A 0的读数最大；应是多少；（3）设Z 1＝jX L ，Z 2为何种参数才能使电流表A 0读数最小，应是多少。
16. 如图所示电路中，I 1＝10A
，A 22 I ，U ＝200V ，R ＝5Ω，R 2＝X L 。试求I ，X L ，
X C 及题15
C L
1.
最大值（有效值），角频率（频率），初相位 2.
4.4A ，2323.2W ；13.2A ，6950W 3.
Y 0（星形有中线），Δ形 4. 22A ，11.6kW ，8.71kvar ；65.8A ，34.7kW ，26kvar
5. (V 60sin 2︒-=t u A ω
6. 可将66个电灯分成三组，每组22个相互并联后接入三相电源的一个相的相线与中性线
间，获得相电压220V 。当负载对称时，I l ＝10A 。
7. U P ＝220V ，I P ＝I l ＝22A
8. 这是由于A 相绕组接反所致，结果
V 90380120220120220V 602200220120220V 1202201202200220︒-∠=︒∠-︒-∠=-=︒∠=︒∠+︒∠=+=︒∠=︒-∠-︒∠-=--=C
B B
C A
C CA B
A A
B U U U U U U U U U 9. A 5. 11A 20≈≈P l I I ，
10. 证明：在电压相等和输送功率相等的条件下，三相输电电流应比单相输电电流大3倍。即P l P l I I UI P UI P 3cos 33cos 33====ϕϕ单
令三相输电线每根导线电阻为R 1，单相输电线每根导线电阻为R 2，则线路功率损失分别为：三相输电：121233R I R I P
l =，单相输电：226R I P 2
2
1221269R R R I R I P P =⇒= 2122115. 1S S S l R S l R =⇒==ρρ，
用铜量：用导线体积计算，令三相为V 1，单相为V 2，则V 1＝3S 1l ，V 2＝6S 2l 。
4
325. 126322212121====S S S S l S l S V V 11. （1）不对称；
（2）A 18010A 18010A 18010A 010︒∠=︒∠=︒-∠=︒∠=N
C B A I I I I ，，，；（3）P ＝4400W ，Q ＝0 S ＝P
12. （1）A 9011A 1352A 9. 145. 15︒∠=︒-∠=︒∠=C
B A I I I ，，；（2）P ＝8372W ，Q ＝20var ，S ＝8372V A
13. （1）A 1051. 14A 10518. 5A 6010︒∠=︒-∠=︒-∠=C
B A I I I ，，；（2）P ＝5700W ，Q ＝－509var （容性），S ＝5723V A ；（3）P 1＝3800W ，P 2＝1900W
14. （1）I ＝11.4A ；（2）Z 2＝R 时可使I 最大，I ＝14A ；（3）Z 2＝－jX
C 时可使I 最小，I ＝0
15. A 10=I
，X L ＝7.5Ω，X C ＝15Ω，R 2＝7.5Ω
