全站仪各轴检验和校正
全站仪的检验与校正
步骤4
步骤5
步骤6
<σa T-axis:>显示所测定的横轴倾斜误差的标准差。从第二个测回开始，即 可计算标准差。
推荐至少进行两个测回的测定。 按测量（F5），如果需要增加多个测回。继续执行步骤 3. 或按继续 （F1），以接受观测值并继续到 工具 横轴倾斜误差校准结果。此后将不能 再增加测定测回数。 旧值 新值
步骤3
拧紧脚架腿上的六角固定螺丝。
检查情况
校正情况
全站仪的检验与校正（六）
所检测仪器 检测项目 检验时间 操作员 步骤1 步骤2 步骤3 步骤4 步骤5 将仪器安全地放入到基座中并放置到脚架上。 利用电子气泡，调整基座脚螺旋整平仪器。SHIFT F12 进入状态 对中&激光 对中器。 按换页（F6）以进入 激光对中器 页面。打开激光对中器。激光对中器的检 查应在一个光亮、平坦的水平面（如一张纸上）进行。 在地面上作出红点中心标记。 慢慢转动仪器360°，仔细观察红色激光点的位移。 激光点中心移动所形成的圆周的最大直径，在激光对中器高1.5m时不应超过 3mm。 若激光中心移动的中心有明显的圆周运动或距第一次标记点超过3mm，则需要 进行校正。请和与您最近的Leica Geosystems授权服务站联系。激光点的直 径和大小与投射表面的亮度和表面材料有关。当激光对中器高为1.5m时，光 斑直径约为2.5m 徕卡TPS1200+ 仪器激光对中器
检查情况
校正情况
全站仪的检验与校正（四）
所检测仪器 检测项目 检验时间 操作员 步骤1 悬挂铅垂线 徕卡TPS1200+ 调整棱镜杆上的圆水准器
步骤2
使用两脚对中杆支架，使棱镜杆与铅垂线平行。
步骤3
检查棱镜杆上圆水准器泡的位置。
全站仪、水准仪检验与校正方案
全站仪、水准仪的检验与校正方案一、全站仪检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法先在平板上设一点A ，整平仪器，然后旋转180°，气泡是否偏移居中位置，若气泡偏移居中位置需要校正。
校正方法整平仪器，转动脚螺旋使气泡向中间移动偏离量的一半，然后，用校正针拨动圆水准器底下的三个校正螺旋，使气泡达到完全居中的位置。
检验和校正应反复进行，直至仪器转至任何位置气泡始终居中为止，此时，L0L0∥VV 的条件得到满足。
2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中。
然后将照准部旋转180°（可利用度盘读数），若气泡是否居中，居中说明条件满足，不居中应进行校正。
校正方法转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值一半。
用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。
检验与校正必须反复进行，直到满足条件为止。
3、十字丝竖丝垂直于横轴的检验与校正检验方法整平仪器，用十字丝竖丝瞄准一清晰小点，固定照准部，使望眼镜绕横轴上下微动。
小点是否始终在竖丝上移动，是则满足条件，否则需要进行校正。
校正方法卸下目镜处的十字丝护盖，松开四个压环螺丝。
微微转动十字丝环，直至望眼镜上下微动时，改点始终在纵丝上为止。
然后拧紧四个压环螺丝，装上十字丝护盖。
4、横轴垂直于竖轴的检验检验方法在离墙20~30m 处安置仪器，盘左照准墙上高处一点P （垂直角大于30），将望远镜放平，十字丝交点投在墙上定出1P 点；盘右再照准P 点将望眼镜放平，在墙上标出十字丝交点位置2P 点。
21P P 点重合，则说明此条件满足；否则需要计算i 角"tan 2ρ∙∂∙=D di 式中：D 为仪器至P 点的水平距离，d 为1P 、2P的距离，∂为照准P 点时的竖角，"206265"=ρ。
高精度全站仪的校准步骤与注意事项
高精度全站仪的校准步骤与注意事项全站仪是一种工程测量仪器，广泛应用于建筑、道路、桥梁等各类土木工程中。
为了保证测量结果的准确性，校准全站仪是至关重要的。
本文将介绍高精度全站仪的校准步骤与注意事项。
步骤一：校准平台调平高精度全站仪的校准需要在水平的平台上进行。
首先，将全站仪放置在校准平台上，开启仪器。
根据仪器指示，进行水平调整，使其完全水平。
调整的方法可以是使用调平器或使用全站仪自带的水平调平功能。
步骤二：校准天线高天线高是指从仪器的基准点到天线中心的垂直距离。
校准天线高的目的是为了保证测量结果的垂直精度。
在校准过程中，需要使用校准杆，并按照仪器的要求进行操作。
一般来说，通过测量校准点和天线高的高差，用计算的方式得到天线高。
步骤三：校准水平仪水平仪是全站仪的一个重要组成部分，用于精确测量仪器的水平状态。
校准水平仪的目的是确保其精确度。
在校准过程中，需要使用校准点和校准杆，按照仪器的要求进行操作。
通常情况下，校准水平仪的方法是通过观察仪器显示屏上的气泡位置，进行相应的调整。
步骤四：校准水平轴校准水平轴是为了保证全站仪在水平方向上的测量精度。
在校准过程中，需要使用校准杆并根据仪器的指示进行操作。
一般来说，通过测量校准点和仪器的水平差值，采用计算方式得到水平轴的误差，并通过调整实现校准。
步骤五：校准垂直轴校准垂直轴是为了保证全站仪在垂直方向上的测量精度。
在校准过程中，需要使用校准杆，并按照仪器的指示进行操作。
一般来说，通过测量校准点和仪器的垂直差值，采用计算方式得到垂直轴的误差，并通过调整实现校准。
步骤六：校准距离仪距离仪是全站仪的核心部件，决定了测量结果的准确性。
在校准过程中，需要使用校准杆，并按照仪器的指示进行操作。
一般来说，校准距离仪的方法是通过测量已知距离，并根据测量结果与真实值之间的差异，进行相应的调整。
校准全站仪时需要注意以下几点：注意一：校准环境校准全站仪需要在相对稳定的环境中进行，避免有风、震动等干扰因素。
全站仪校正与校验的方法与步骤分享
全站仪校正与校验的方法与步骤分享全站仪是现代测量与地理信息领域中常用的仪器之一，广泛应用于建筑、工程、测绘等领域。
全站仪的准确性对于测量结果的可靠性至关重要，因此，全站仪的校正与校验是非常必要的工作。
本文将分享关于全站仪校定与校验的方法与步骤。
全站仪校定是指通过对仪器内部各项参数的测量与调整，使得仪器的测量结果更加准确、稳定。
校定过的全站仪能够提供更加可靠的数据，减少测量误差，保证测量工作的精确性。
以下是全站仪校定的一般步骤：1. 准备工作：首先，要保证测量环境的稳定与安全。
全站仪应放置在平稳的基准上，避免仪器的晃动或位移对测量结果产生干扰。
同时，要确保周围没有遮挡物或较强的光源，以免影响测量。
2. 水平调节：使用调平脚等工具调节仪器水平。
可以利用仪器内部的气泡级或陀螺仪等来辅助调平。
水平调节是确保全站仪测量结果准确性的关键步骤，应仔细操作，遵循仪器的操作手册。
3. 方位校正：全站仪方位校正的目的是使仪器测量方向与真北方向保持一致。
可以通过观测已知控制点的方位角以及利用地理北指针等方式来进行方位校正。
根据仪器的型号和品牌，具体的方位校正方法可能会有所不同，但基本原理是相同的。
4. 距离校正：根据测量的精度要求，进行距离校正是非常重要的步骤。
一般通过测量已知距离，比如基线的长度，来校正全站仪的距离测量误差。
校正的方法有多种，可以利用仪器内部的自动距离校准功能，或者通过外部工具进行检验与调整。
5. 角度校正：角度校正是保证全站仪测量准确性的重要步骤。
根据仪器的型号和功能不同，可以通过观测已知角度或使用标准校准角度器等工具来进行角度校正。
在校准过程中，还需要注意避免热胀冷缩等因素对角度测量的影响。
6. 重复校正：一次校正无法完全确保全站仪的准确性，因此，建议多次进行校正与检验，以确保测量结果的可靠性。
在多次校正过程中，可以通过对比不同校正时的测量结果，评估校正过程的稳定性与一致性。
总结：全站仪校定与校验是保证测量准确性的重要工作。

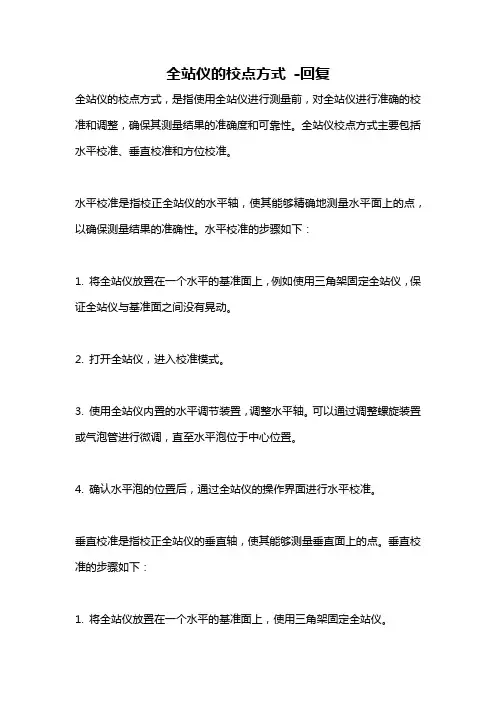

全站仪的校点方式 -回复
全站仪的校点方式-回复全站仪的校点方式，是指使用全站仪进行测量前，对全站仪进行准确的校准和调整，确保其测量结果的准确度和可靠性。
全站仪校点方式主要包括水平校准、垂直校准和方位校准。
水平校准是指校正全站仪的水平轴，使其能够精确地测量水平面上的点，以确保测量结果的准确性。
水平校准的步骤如下：1. 将全站仪放置在一个水平的基准面上，例如使用三角架固定全站仪，保证全站仪与基准面之间没有晃动。
2. 打开全站仪，进入校准模式。
3. 使用全站仪内置的水平调节装置，调整水平轴。
可以通过调整螺旋装置或气泡管进行微调，直至水平泡位于中心位置。
4. 确认水平泡的位置后，通过全站仪的操作界面进行水平校准。
垂直校准是指校正全站仪的垂直轴，使其能够测量垂直面上的点。
垂直校准的步骤如下：1. 将全站仪放置在一个水平的基准面上，使用三角架固定全站仪。
2. 打开全站仪，进入校准模式。
3. 使用全站仪内置的垂直调节装置，调整垂直轴。
可以通过调整螺旋装置或气泡管进行微调，直至垂直泡位于中心位置。
4. 确认垂直泡的位置后，通过全站仪的操作界面进行垂直校准。
方位校准是指确定全站仪在空间中的方向，并与基准方向对齐。
方位校准的步骤如下：1. 在一个已知方向的基准点上，使用全站仪测量一个或多个目标点的方位角。
2. 记录测得的目标点方位角与真实方位角之间的差异。
3. 根据差异值，通过全站仪的操作界面进行方位校准。
可以通过调整方位校准钮或在界面上输入差异值进行校准。
4. 校准完成后，使用全站仪重新测量不同目标点的方位角，验证校准的准确性。
以上就是全站仪的校点方式，通过对全站仪进行水平校准、垂直校准和方位校准，可以确保全站仪的测量结果准确可靠，提高工程测量的精度和效率。
在使用全站仪进行测量时，根据具体的需求和测量标准，可以选择相应的校准方式，并注意定期对全站仪进行校点，以保证其长期的准确性。
全站仪的检查与校正方法
全站仪的检查与校正方法01、长水准器的检查和校正1、检查1、将仪器安放于较稳定的装置上(如三脚架、仪器校正台)，并固定仪器；2、将仪器粗整平，并使仪器长水准器与基座三个脚螺丝中的两个的连线平行，调整该两个脚螺丝使长水准器水泡居中；3、转动仪器180°观察长水准器的水泡移动情况，如果水泡处于长水准器的中心，则无须校正；如果水泡移出允许范围，则需进行调整。
2、校正1、将仪器在一稳定的装置上安放并固定好；2、粗整平仪器；3、转动仪器，使仪器长水准器与基座三个脚螺丝中的两个的连线平行，并转动该两个脚螺丝，使长水准器水泡居中；4、仪器转动180°，待气泡稳定，用校针微调正螺钉，使水泡向长水准器中心移动一半的距离；5、重复3、4步骤，直至仪器用长水准器精确整平后转动到任何位置，水泡都能处于长水准器的中心02、圆水准器的检验与校准1、检验长水准器检校正确后，若圆水准器气泡亦居中就不必校正。
2、校正若气泡不居中，用校正针或内六角搬手调整气泡下方的校正螺丝使气泡居中。
校正时，应先松开气泡偏移方向对面的校正螺丝(１或２个)，然后拧紧偏移方向的其余校正螺丝使气泡居中。
气泡居中时，三个校正螺丝的紧固力均应一致03、望远镜分划板检验与校正1、检验１、整平仪器后在望远镜视线上选定一目标点Ａ，用分划板十字丝中心照准Ａ并固定水平和垂直制动手轮。
２、转动望远镜垂直微动手轮，使Ａ点移动至视场的边沿(Ａ′点)。
３、若Ａ点是沿十字丝的竖丝移动，即Ａ′点仍在竖丝之内的，如左图，则十字丝不倾斜不必校正。
若Ａ′点偏离竖丝中心，如右图，则十字丝倾斜，需对分划板进行校正。
2、校正１、首先取下位于望远镜目镜与调焦手轮之间的分划板座护盖，便看见三个分划板座固定螺丝(见附图)。
２、用螺丝刀均匀地旋松该三个固定螺丝，绕视准轴旋转分划板座，使Ａ′点落在竖丝的位置上。
３、均匀地旋紧固定螺丝，再用上述方法检验校正结果。
４、将护盖安装回原位04、光学下对点器的检查和校正1、检查1、将仪器安置在三脚架上并固定好；2、在仪器正下方放置一十字标志；3、转动仪器基座的三个脚螺丝，使对点器分划板中心与地面十字标志重合；4、使仪器转动180°，观察对点器分划反中心与地面十字标志是否重合；如果重合，则无需校正；如果有偏移，则需进行调整；2、校正1、将仪器安置在三脚架上并固定好；2、在仪器正下方放置一十字标志；3、转动仪器基座的三个脚螺线，使对点器分划板中心与地面十字标志重合；4、使仪器转动180°，并拧下对点目镜护盖，用校针调整4个调整螺钉，使地面十字标志在分划板上的像向分划板中心移动一半；5、重复3、4步骤，直至转动仪器，地面十字标志与分划板中心始终重合为止。
实验十五 全站仪的检验及校正
实验十五 全站仪的检验及校正一、 实验目的（1）掌握全站仪主要轴线应满足的几何条件。
（2）掌握全站仪基本项目检验与校正的方法。
二、 实验组织（1）性质：综合性实验。
（2）时数：课内2学时，课外4学时。
（3）组织：每组2人。
三、 实验设备（1）每组借全站仪1套（含仪器操作手册），记录板1块，校正针1根，小螺丝刀1把。
（2）自备：铅笔、直尺。
四、 实验方法及步骤1. 照准部水准管轴垂直于竖轴的检验与校正（1）检验方法 先将仪器大致整平，转动照准部使水准管与任意两个脚螺旋连线平行，转动这两个脚螺旋使水准管气泡居中。
将照准部旋转180°， 如气泡仍居中，说明条件满足； 如气泡不居中， 则需进行校正。
（2）校正方法○1 转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值的一半。
用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。
○2 此项检验和校正需反复进行，直至水准管旋转至任何位置时水准管气泡偏离居中位置不超过1格。
2. 圆水准轴平行于仪器旋转轴的检验与校正（1）检验方法 安置全站仪后，转动脚螺旋使圆水准器气泡居中，然后将仪器旋转180°，如果气泡仍居中，则表示该几何条件满足，不必校正，否则须进行校正。
（2）校正方法○1 全站仪不动，旋转脚螺旋，使气泡向圆水准器中心方向移动偏移量的一半，然后先稍松动圆水准器底部的固定螺丝，按整平圆水准器的方法，分别用校正针拨动圆水准器底部的三个校正螺丝，使圆气泡居中。
○2 重复上述步骤，直至仪器旋转至任何方向圆水准气泡都居中为止。
最后，把底部固定螺丝旋紧。
3. 十字丝竖丝垂直于横轴的检验整平仪器，用十字丝竖丝照准一清晰小点，固定照准部，使望远镜上下微动，若该点始终沿竖丝移动，说明十字丝竖丝垂直于横轴。
否则，条件不满足，需进行校正。
4. 视准轴垂直于横轴的检验整平仪器，选择一与仪器同高的目标点A，用盘左、盘右观测。
盘左读数为L′、盘右读数为R′，若D180±′=′L R ，则视准轴垂直于横轴，否则需进行校正。
水准仪和全站仪的检验和校正
水准仪的检验与校正
根据水准测量原理：水准仪必须提供一条水平视线，才能 正确的测出两点间的高差，从而由已知点高程推算出未知 点的高程。因此，水准仪检验就是查明仪器各轴线是否满 足应有的几何条件，只有这样水准仪才能真正提供一条水 平视线，正确的测定两点间的高差。如果不满足几何条 件，且超出规定的范围，则应进行仪器校正。所以校正的 目的是使仪器各轴线满足应有的几何条件。
水准仪的检验与校正
☆3.望远镜视准轴与水准管的水准轴平行的检验与校正
检验方法：假设水准管轴不平行与视准轴，它们在竖直面内投影之夹 角为i，称为i角误差。如图所示（设DA=s），当水准气泡居中时，视 准轴相对于水平线方向向上（有时向下）倾斜 了i角，则视线（视准 轴）在尺面上读数偏差X=s*tgi，一般i都很小，根据圆心角与弧长的 关系有：
无需校正；如果气泡移出允许范围，则需进行校正。 校正：1.将仪器在一稳定的装置上安放并固定好。 2.粗略整平仪器。 3.转动仪器，使仪器长水准器与基座三个脚螺旋中的两个连线平行，调整该两个
脚螺旋使长水准器气泡居中。 4.转动仪器180°，待气泡稳定后，用校针微调整螺钉，使气泡向水准器中心移
动一半的距离。 5.重复3、4步骤，直至仪器用长水准器精确整平后转动到任何位置，水泡都能处
全站仪的检验与校正
全站仪附合导线测量步骤 附合导线A-B-C-D-E-F，先在B点架仪
器，精确对中整平后，照准A点水平角置 零，然后再照准C点，测出B点角度和BC的 距离；然后再在C点架仪器，B点作后视， 测D点的角度和CD的距离，如此类推，前 提是A、B、E,F是两对已知点。注意到最 后一站的时候仪器要架到E点去，这样才能 构成附和导线。
水准仪的检验与校正 ☆2.十字丝的横丝与仪器的竖轴是否垂直的检验与校正。
全站仪的检验与校正
全站仪的检验与校正全站仪是一种高精度的测量仪器，广泛应用于各种工程测量和地形测量领域。
为了确保全站仪的测量精度和准确性，需要进行定期的检验和校正。
以下是全站仪的检验和校正的详细步骤：一、全站仪的检验1.水平角检验在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准任意两个已知点，分别进行水平角测量。
将测量结果与已知数据进行比较，如果误差在允许范围内，则说明全站仪的水平角测量功能正常。
2.垂直角检验在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行垂直角测量。
将测量结果与已知数据进行比较，如果误差在允许范围内，则说明全站仪的垂直角测量功能正常。
3.距离检验在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行距离测量。
将测量结果与已知数据进行比较，如果误差在允许范围内，则说明全站仪的距离测量功能正常。
二、全站仪的校正1.光学十字丝校正在目镜内看到的光学十字丝应处于水平位置，如果有偏移需要进行校正。
通过调节目镜下的校正螺丝，可以使光学十字丝回到水平位置。
2.水平角校正在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准任意两个已知点，分别进行水平角测量。
将测量结果与已知数据进行比较，如果有误差需要进行校正。
通过调节全站仪内部的校正螺丝，可以校正水平角的误差。
3.垂直角校正在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行垂直角测量。
将测量结果与已知数据进行比较，如果有误差需要进行校正。
通过调节全站仪内部的校正螺丝，可以校正垂直角的误差。
4.距离校正在已知点上架设全站仪，对中、整平后进入测量模式，将望远镜对准已知点，进行距离测量。
将测量结果与已知数据进行比较，如果有误差需要进行校正。
通过调节全站仪内部的校正螺丝，可以校正距离的误差。
需要注意的是，在进行全站仪的检验和校正时，需要小心操作，避免损坏仪器。
同时，为了保证检验和校正的准确性，需要使用标准化的检验和校正工具。
全站仪的检验
1,长气泡:首先将气泡平行于两脚螺旋,假设为0度方向,再调平.再旋转90度使气泡垂直于第三个脚螺旋再调平.然后回到0度位置看是否居中,如不居中照之前方法重来,再90度方向看是否居中,如不平如前一样.要是这两方向都平就旋转至180度方向.看气泡是否居中,是则不用校,不是则要校.其方法如下(首先看差多少,再确定差的一半距离.再通过调校正螺丝使其改正一半.在调的时候始终把握这样一个观念气泡在那边就那边高,校正螺丝是顺时针升高,逆时针降低.只把握住这点不管校正螺丝在左边还是右边都可照此做.上面做完之后回到0度位置.看是否居中,如不居中照以上方法重来.)2,圆气泡:这项是在长气泡完好的基础上做的,首先将长气泡调平,这里是指各方向都已平了.然后看圆气泡是否居中,如不是则通过调气泡下面三颗螺丝将其调平.当然这里面有经验,总之在保证各螺丝既紧又能使其居中.一般哪边高就调哪颗.3,对中器;这项相对以上要难点.书上说是首先要将仪器调平,但经验告诉不必这么做,因为我们这是在校对中器.将仪器架好之后,我们假设0度方向,把对中器对准地面一个目标,目标越小越好.最好是自己做个十字点.然后旋转180度,看是否对中,如不是则要校.这是只说全站及电经,光经比较难而且实用性不大.首先打对中器护盖看到四颗螺丝.再看对中器的十字丝或者小圆点在地面目标的哪边.例如在上边就松上面那颗螺丝,紧下面那颗.在这里请注意,也只是改一半,调到差距一半即可.同理左边就松左边紧右边.其它方向按此理推.然后旋转至0度位置看是否居中,如不是照止方法重做.(注意,一般几个螺丝都会动才行.但基本方法都是如此.但这只针对于对中器是正镜才这样调,倒镜反之.国产仪器及日本仪器都是这样的.)4,2C值校正:首先将仪器整平,在20米外贴一十字丝.先在盘左照准目标再置0,再旋转180度盘右照准目标读数,正常情况是180度正负15秒.如不是就要校正,最好是这样多做几次以确定误差到底有多大,然后通过水平微动改误码差一半,这时十与目标不重合,十字丝在目标左边就松左边紧右边 ,反之松右边紧左边.再回到盘左按之前方法重来.反复几次看误差是否达到允许范围.(这是水平角} 5,I角校正:仪器调平,打开补偿器,这中是针对于有补偿器的全站及电子经纬仪的.这类仪器都是自动校正的,只需我们按步骤做就行.盘左照准目标读垂直角,再盘右位置读垂直角.然后盘左加盘右看是否是360正负15秒.如不是则需校正.方法如下:关机然后电源加F1开机,(电源和F1同时按下,但电源只按将近不到1秒钟就行,F1不放)进入仪器校正模式,按F1垂直角校正,千万不要按F2.再过0盘左照准目标按回车,盘右照准目标按回车,校正完毕.自己再按最先的方法再做几次看是否在允许范围内.一台仪器如全站其校正指标共十项,但条件限制一般野外只能校正五项,以上方法也不一定全对,但很多是经验之谈.望共同学习.。
全站仪误差分析与校正的实际操作方法
全站仪误差分析与校正的实际操作方法全站仪是测量领域中常用的一种仪器，它可以高精度地测量水平角、垂直角和斜距。
然而，由于各种原因，全站仪在测量过程中产生的误差不可避免。
误差的存在会对测量结果产生一定的影响，因此，在使用全站仪进行测量前，进行误差分析和校正是非常必要的。
误差分析是指定量化测量误差的过程。
全站仪的测量误差主要包括系统误差和随机误差两部分。
系统误差是由于仪器的本身性能造成的，如仪器的刻度误差、仪器的非正交误差等。
随机误差是由于外界环境的影响导致的，如风、温度等因素引起的测量值波动。
误差分析的目的是找出各种误差的来源和大小，为进一步的校正提供依据。
校正是指根据误差分析的结果，对全站仪进行调整和修正的过程。
校正的方法主要有以下几种。
第一种方法是刻度校准。
全站仪的刻度误差是导致其水平角和垂直角测量值不准确的主要原因之一。
刻度校准的方法一般是通过与标准仪器进行对比，确定仪器的零点、刻度间距等参数是否准确。
校准时要注意使用准确的参考点和稳定的测量平台，以确保校准的准确性。
第二种方法是非正交误差的校正。
全站仪在制造过程中，由于各种原因，存在着非正交误差。
非正交误差是指全站仪的测量轴线与其相互垂直的轴线之间存在的误差。
校正的方法是通过测量一组已知位置的点，根据实际测量值与理论测量值的差异，利用数学方法计算出非正交误差的大小和方向，然后进行调整和纠正。
第三种方法是系统误差的校正。
系统误差包括仪器的固有误差和人为误差。
固有误差是由于仪器本身的结构和性能限制导致的，如刻度不准确、光学系统失调等。
人为误差是由于操作人员技术水平不高或操作不当导致的，如观测时姿态不稳定、目标点选择不准确等。
校正的方法是通过对一系列已知位置的点进行测量，计算出实际测量值与理论测量值的差异，并根据差异的大小和方向来判断和修正系统误差。
除了以上三种方法外，还有一些其他方法也可以用于全站仪误差的校正，如温度校正、气压校正等。
在实际操作中，需要根据具体的测量需求和仪器的特点选择适当的校正方法。
全站仪的校正与精度评定方法
全站仪的校正与精度评定方法全站仪是一种用于测量地面上各种参数的仪器。
它的功能包括测量水平角、垂直角和斜距等，以及用于测量和记录坐标数据、高程数据等。
全站仪的准确性对于测绘和工程测量非常关键，因此校正和精度评定是确保全站仪正确工作的重要环节。
一、校正方法1. 水平校正全站仪的水平校正是保证水平视轴和水平转轴水平的关键步骤。
一种常见的校正方法是使用平面望远镜法。
首先，将全站仪设置在一个稳定平整的基础上，然后利用调整螺旋和气泡水平仪使水平转轴水平。
接着，在两个相距较远的测站上放置一个参考标志物，并使用全站仪测量这两个点的水平角。
如果两个点的水平角相等，则表明水平视轴和水平转轴已经校正到了正确的位置。
2. 垂直校正垂直校正是校正全站仪测量垂直角所需的步骤。
一种常用的方法是使用挂线法。
首先，在一个参考点上悬挂一根铅垂线，并使用全站仪测量这根线对应的垂直角。
然后，将全站仪移至另一个点上，再次测量该点对应的垂直角。
如果两个测得的垂直角相等，则说明垂直视轴已经校正到了正确的位置。
二、精度评定方法全站仪的精度评定是确定其测量结果的精确程度的过程。
下面将介绍两种常用的精度评定方法。
1. 闭合路线法闭合路线法是一种通过测量闭合路线获取全站仪精度的方法。
首先，在一条闭合路线上设置若干个控制点，并使用全站仪测量每个控制点的坐标。
接着，回到起点，再次测量其坐标。
将两次测量结果进行比较，计算出全站仪测量结果的误差。
根据测量结果的误差来评定全站仪的精度。
2. 比对法比对法是通过与高精度测量工具进行比对来评定全站仪精度的方法。
将全站仪测量结果与其他精度较高的测量工具进行对比，例如使用激光测距仪进行距离比对、使用全站仪测量标准角度进行角度比对等。
根据比对结果来评定全站仪的精度。
三、结论全站仪的校正和精度评定对于保证测量结果的准确性和可靠性非常重要。
水平校正和垂直校正是校正全站仪的关键步骤，确保水平和垂直视轴位置正确。
闭合路线法和比对法是常用的精度评定方法，通过测量闭合路线或者与其他高精度测量工具进行比对，来评定全站仪的精度。
全站仪及其检校
全站仪及其检校徕卡是瑞士产的高精度全站仪，其中以TPS1000系列中的2003（1+1ppm)是目前世界上精度最高的一款全制动全站仪，但是，一般建筑上用不上，只有在一些高精度的机械测量和高速铁路才会用到。
而其1200系列就比较广泛的运用在建筑中其中的1201是一款不错的仪器，其精度为2+2ppm（好像是，我也记不太清楚）当然，这些仪器都比较贵，因为，它们带马达，其价格一般都在20万以上。
如果不带马达就比较便宜。
当然，徕卡不止这几种些列，我只是简单介绍一下他们最好的两种些列。
【简介】全站仪，即全站型电子速测仪（Electronic Total Station）。
是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
【原理】全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。
根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级，【简史】全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。
全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。
最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。
经纬仪和全站仪检校内容及步骤
经纬仪、全站仪使用前的检验与校正一、一般性检查：水平制动及微动旋钮、望远镜制动及微动旋钮、目镜和物镜调焦旋钮、脚螺旋等是否有效，望远镜成像是否清晰等。
二、三轴的检验与校正：1、照准部水准管轴垂直于仪器竖轴的检校a、检验整平仪器，转动照准部使水准管平行于任意一对脚螺旋，转动该对脚螺旋使气泡严格居中；再将照准部旋转180°，若气泡仍然居中，则说明照准部水准管轴垂直于仪器竖轴，否则需要校正。
b、校正转动这对脚螺旋，使气泡移动偏离量的一半，然后用校正针拨动水准管一端校正螺钉使气泡居中。
这项检校需反复多次，直至气泡偏离在一格以内。
2、十字丝竖丝垂直于仪器横轴的检校a、检验用十字丝交点，瞄准一明显而细小的固定目标点，拧紧照准部制动和望远镜制动螺旋，转动望远镜微动蚴旋，使目标点沿竖丝上、下移动，若目标点始终不离开竖丝，则说明竖丝垂直于仪器横轴，否则需要改正。
b、校正旋下十字丝护罩，用小螺丝刀松开十字丝环的四个固定螺丝；转动十字丝环，直至望远镜上下移动时，目标点始终在竖丝上移动为止；最后旋紧四个固定螺丝。
3、望远镜视准轴垂直于仪器横轴的检校a、检验整平仪器，然后盘左瞄准远处与仪器大致等高的目标P，读取水平度盘读数M1；盘右再瞄准P点，读数水平度盘读数M2。
若M2=M1±180°，则说明视准轴垂直于仪器横轴。
否则，有视准误差C，其值C=1/2（M1－M2±180°），需要校正。
b、校正先计算盘右时水平度盘正确读数M‘=1/2（M2+M1±180），转动水平微动螺旋，使水平度盘读数为M'，此时十字丝交点偏移P点，旋下十字丝护罩，先用校正针拨松上（或下）十字丝校正螺丝，再拨动左、右两个校正螺丝，一松一紧，移动十字丝环，直至十字丝交点对准P点为止，如此反复检校多次。
最后旋上十字丝护罩4、仪器的横轴垂直于竖轴的检校a、检验在离墙20~30米处安置仪器，以盘左位置瞄准墙面高处一点P（竖直角应不小于30°），然后将望远镜大致放平，在墙上定出十字丝交点位位置P1，同法盘右时定出一点P2。
全站仪校正方法
全站仪校正方法校正操作顺序：校正长水准器→校正圆水准器→校正分划板竖丝→校正高低差(需工装)→校补偿器机械零位→校2C→关补偿器校指标差→软校补偿器→开补偿器校指标差方法：1长水准器检验方法：1．转动仪器，使长水准器与任意两个脚螺旋连线平行，然后调整脚螺旋，使气泡居中；2．转动仪器90°，调整第三个脚螺旋，使长水准器的气泡居中；3．重复1，2步骤，使仪器在以上两个位置时长水准器的气泡居中；4．将仪器绕竖轴旋转180º；5．如果此时长气泡仍然居中（或不超过格值的四分之一），说明长水泡与竖轴垂直。
校正方法：1．在完成以上检验方法后，观察水准器偏移量；2．用校正针校正调整螺钉，使长水准器往回移动二分之一的偏移量；3．将仪器旋转180º，检查校正结果；4．重复上述步骤，直至气泡居中。
2 圆水准器长水准器检验后，若圆水准器气泡已居中（或不超出分划圆圈），说明圆水准器与竖轴垂直。
校正方法：1．长水准器居中后，再校正圆水准器；2．先松开气泡偏移方向对面的螺钉（一个或两个）；3．然后拧紧偏移方向的调整螺钉，直至气泡居中；4．反复调整三个调整螺钉，直到气泡居中；5．气泡居中后，三个调整螺钉的紧固力均应一致；3 竖轴与横轴的垂直度（高低差）检验方法：1．正镜瞄准平管的十字丝分划板中心；2．向下转动望远镜，在平行光管低管的横丝刻度分划板读取格值数A；3．倒镜重复以上操作，并读取格值数B；4．A与B的差值就是高低差，检查是否小于8＂。
校正方法：当误差不在±1′以内的时可以用下述方法1．先取测距头正下方的4个橡皮螺钉2．若B大于A，紧一下盘右右边的内六角钉3．反之当B小于A时紧一下盘右左边的内六角钉4．直至满足要求，注意要尽量保持四个内六角钉力度大小的一致4 瞄准器检验方法：用瞄准器远处一目标，再从望远镜中看能否找到该目标校正方法：松开瞄准器，移动瞄准器位置至能看到目标即可5 对点器检验方法：1．通过对点器看地面中心，应无偏移；2．将照准部旋转180º，再通过对点器看地面中心，也应无偏移。
全站仪的检验与校正
附件3全站仪的检验与校正（一） 照准部长水准管的检校其检验原理及校正方法与经纬仪照准部长水准管的检校方法相同，在此不在阐述。
（二） 圆水准器的检校其步骤亦参照经纬仪或水准仪圆水准器的检校操作，在此不在复述。
（三） 倾斜传感器在“Tilt ”选项下，通过盘左盘右的角度观测，可以测定和设置倾斜传感器的零点偏离值。
倾斜传感器的原点偏移值设置的步骤如下：1. 在设置模式下，选取“2.Instr Const ”后按回车键进入仪器常数设置操作，如图2-145a 、b)所示。
2. 选取“1. Tilt ”后按回车键进入倾斜传感器原点偏离值设置操作，（如图2-145c ）所示。
3. 精确照准一参考点后按【YES 】记录观测值。
此时屏幕提示“Take F2”（进行盘古观测），如图2-145d 所示）。
4. 倒转望远镜，用盘右精确照准同一参考点后按【YES 】观测值。
屏幕上显示原a) b)c)d)图2-145 全站仪倾斜传感器原点偏移值设置相关屏幕a) 设置模式屏幕：b) 仪器常数设置屏幕:c) 倾斜传感器偏离原点值屏幕:：d)盘左照准后按YES 屏幕： e)盘右照准后按YES 屏幕当放弃观测结果返回盘左观测屏幕按【NO 】键。
5．按【YES 】设置原点偏离值后返回仪器常数设置屏幕。
此时如果放弃观测结果返回盘左观测屏幕按【NO 】键;当屏幕仪器常数设置【ESC 】键。
（四）视准差改正数的设置在“Collimation ”选项下，通过盘左盘右的角度观测，可以测定出仪器的视准差，以便仪器对单盘位下获得的观测值进行视准差改正。
视准差改正数的设置的步骤如下：1.设置模式下，按“2.Instr Const ”后按回车键进入仪器常数设置操作，如图2-146a 、b) 所示。
2.选取“2.Collimation ”后按回车键进入视准差改正数设置操作，屏幕显示如图2-146c ）所示。
3.纵转望远镜设置垂直度盘指示，如图2-146d ）所示。
全站仪的检验与校正
检查
a. 将仪器安置于三脚架上并精密整平；
b. 在距仪器 50 米处设置一点 A；
A
c. 用仪器望远镜照准 A 点，旋转垂直微动
A′
手轮；如果 A 点沿分划板竖丝移动，则
无须调整；如果移动有偏移，则需进行
调整。
A
A′
校正
a. 安置仪器并在 50 米处设置 A 点；
旋下十字丝环护盖，松开十字丝四个 压环螺丝，慢慢地转动十字丝环，使 点A从A′处向竖丝移动偏离量的一
脚螺丝 A
脚螺丝 B
管水准器
气泡
脚螺丝 C 刻划线
水泡 校正螺钉
仪器转动 180º
校正 a. 将仪器在一稳定的装置上安放并固定好； b. 大致整平仪器；
转动照准部，使其水准管平行于一对脚螺旋的连线，转动脚螺旋使水准管气 c.
泡严格居中；；
d. 仪器转动 180°，待气泡稳定，用校针微调校正螺钉，使气泡向管水准器中 心移动一半的距离，再用脚螺旋使气泡居中；
b. 半即可，再次检验，直至望远镜上下
微动时，点A始终在竖丝上移动为 止，满足检验条件要求后，及时拧紧 压环螺丝，旋上护盖。
调焦螺旋
调整螺钉 目镜
c. 重复检查⑶、校正⑵步骤直至无偏差。
15
1.5 望远镜视准轴垂直于横轴的检验与校正 检查
a. 将仪器固定在校正台上并精密整平； 将仪器开机，并正镜（盘左）照准远处一与
b. 仪器大致同高的目标，记下水平度盘读数
HL； c. 将仪器倒镜（盘右）再次照准该目标，记下
水平度盘读数HR;
d.
计算：C=[(HL-HR)±180]/2，如果 C 超过允许 值，则需进行校正；
校正：
望远镜部分 调焦手轮 护盖
测量仪器的检验与校正
仪器的检验与校正一、水准仪的检验与校正根据水准测量的原理，水准仪必须能提供一条水平视线，才能正确地测出两点间的高差，从而由已知点高程推求未知点高程。
水准仪出厂时各轴线间所具有的几何关系是经过严格检校的，确保仪器能提供一条水平视线，使仪器处于正常状态。
但由于仪器在长期使用和运输过程中受到震动等原因，各轴线间之间的关系发生变化，使仪器处于非正常使用状态。
因此，为了确保仪器观测数据的准确，我国现行法规规定，仪器首次使用之前以及仪器首次进入施工现场之前必须进行检定，两次检定时间间隔不能超过国家规定的强制检定周期。
水准仪的强制检定周期为一年。
“检验、校正”是指使用者对仪器的检查，发现问题并进行校正使之满足应有的技术要求。
下面我们介绍水准仪的检验、校正方法。
水准仪检验是查明仪器各轴线是否满足应有的几何条件，只有这样水准仪才能真正提供一条水平视线，正确地测定两点间的高差。
如果不满足几何条件，且超出规定的范围应进行仪器校正，所以校正的目的是使仪器各轴线满足应有的几何条件。
此外，水准仪还设置了一个便于操作的圆水准器，利用它使水准仪初步安平。
水准仪的主要轴线如下（错误！未找到引用源。
）。
图11.1水准仪应满足的条件1.主要条件：一是水准管的水准轴应与望远镜的视准轴平行(微倾式水准仪)；二是望远镜的视准轴不因调焦而变动位置。
2.次要条件：一是圆水准器的水准轴应与水准仪的旋转轴(竖轴)平行；二是十字丝的横丝应当垂直于仪器的旋转轴(竖轴)。
1.2 水准仪的检验与校正1对用于国家三、四等及普通水准测量的水准仪，应经常检验主要条件和两个次要条件。
本节只讲述第一个主要条件和两个次要条件的检验原理、检验和校正方法。
检验、校正的顺序应按下述原则进行：前面检验的项目不受后面检验项目的影响。
1.2.1 圆水准器的水准轴应平行于仪器旋转轴【竖轴】的检脸与校正图21.检验原理图2所示，设圆水准轴L'L'不平行于竖轴VV，两者的夹角为α，当转动脚螺旋使圆气泡居中时，则圆水准轴L'L'处于铅垂方向，但竖轴VV倾斜了一个α角（图2 (a)）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪各轴检验和校正
（1）照准部水准轴应垂直于竖轴的检验和校正
检验时先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中，然后将照准部旋转180度，若气泡仍然居中则说明条件满足，否则应进行校正。
校正的目的是使水准管轴垂直于竖轴．即用校正针拨动水准管一端的校正螺钉，使气泡向正中间位置退回一半．为使竖轴竖直，再用脚螺旋使气泡居中即可．此项检验与校正必须反复进行，直到满足条件为止。
（2）十字丝竖丝应垂直于横轴的检验和校正
检验时用十字丝竖丝瞄准一清晰小点，使望远镜绕横轴上下转动，如果小点始终在竖丝上移动则条件满足．否则需要进行校正．
校正时松开四个压环螺钉（装有十字丝环的目镜用压环和四个压环螺钉与望远镜筒相连接。
转动目镜筒使小点始终在十字丝竖丝上移动，校好后将压环螺钉旋紧。
（3）视准轴应垂直于横轴的检验和校正
选择一水平位置的目标，盘左盘右观测之，取它们的读数（顾及常数180度）即得2倍的c（c=1/2（ɑ左－ɑ右）
（4）横轴应垂直于竖轴的检验和校正
选择较高墙壁近处安置仪器。
以盘左位置瞄准墙壁高处一点p（仰角最好大于30度），放平望远镜在墙上定出一点m1。
倒转望远镜，盘右再瞄准p点，又放平望远镜在墙上定出另一点m2。
如果m1与m2重合，则条件满足，否则需要校正。
校正时，瞄准m1、m2 的中点m，固定照准部，向上转动望远镜，此时十字丝交点将不对准p点。
抬高或降低横轴的一端，使十字丝的交点对准p点。
此项检验也要反复进行，直到条件满足为止。
以上四项检验校正，以一、三、四项最为重要，在观测期间最好经常进行。
每项检验完毕后必须旋紧有关的校正螺钉。
