信号发生器电路的焊接与调试-电路图
综合实训 正弦波信号发生器的安装、焊接与调试
－ 12V
图12.2 电源电路图
图12.3 正弦波信号发生器元件位置图和PCB图
由图12.1可见，正弦波信号发生器电路由两级构成。第一级是一个RC文氏桥振荡器，通过双刀四掷波段 开关ZK切换电容进行信号频率的粗调，每挡的频率相差10倍。通过双连电位器RP1进行信号频率的细调， 在该挡频率范围内频率连续可调。RP2是一个多圈电位器，调节它可以改善波形失真。若将R4改成阻值 为3K的电阻，则调节RP2时，可以明显看出RC文氏桥电路的起振条件和对波形失真的改善过程。电路的 第二级是一个反向比例放大器，调节单连电位器RP3可以改变输出信号的幅度，本级的电压放大倍数最大 为5倍，最小为零倍，调节RP3可以明显看到正弦波信号从无到有直至幅度逐渐增大的情况。当然这级电 路若采用同向比例放大器，则调节RP3时，该级电路对前级信号源电路的影响明显减小，这是因为同向比 例放大器的输入电阻比反向比例放大器的输入电阻大的多的缘故。通过正弦波信号发生器的制作，可以对 电子电路的许多理论有更为深刻的理解和认识。 RC文氏桥信号发生器的振荡频率由公式f=1/2πRC决定。通过计算可知，这个电路能产生的信号频率范 围为10HZ～100KHz，覆盖了整个音频范围，所以若将信号源的输出接在一个音频功率放大器上，从喇 叭的发声情况，就可以了解人耳对次声波、音频波和超声波的不同反映。当然，若同时在信号发生器的输 出端接一个示波器，就可以对频率的高低与声调的高低有更直观的认识。 【项目操作步骤】 1．元器件装配 元件装配的难点有三个，一是波段开关上各个引线与RC串并联网络的电容的连接要正确，二是集成运放 的管脚识别要正确，三是三端集成稳压块7812和7912的管脚功能不同，要正确识别。双刀四掷波段开关 上的各个掷之间互成180度角的两个电极是一对对应关系，应该分别连到一对相同容量的电容上。TL082 是高速精密双运算放大器，采用双列直插封装，在塑封的表面上有一个圆点，其对应的管脚就是1脚，然 后按照逆时针顺序排列。电源板和信号发生器电路板之间要用三根导线进行电源的连接，保证供给正负 12V直流电。三端集成稳压块7912的管脚从左至右分别是地、输入端和输出端，而7812的管脚从左至右 分别是输入端、地和输出端。
高低频信号发生器电路图

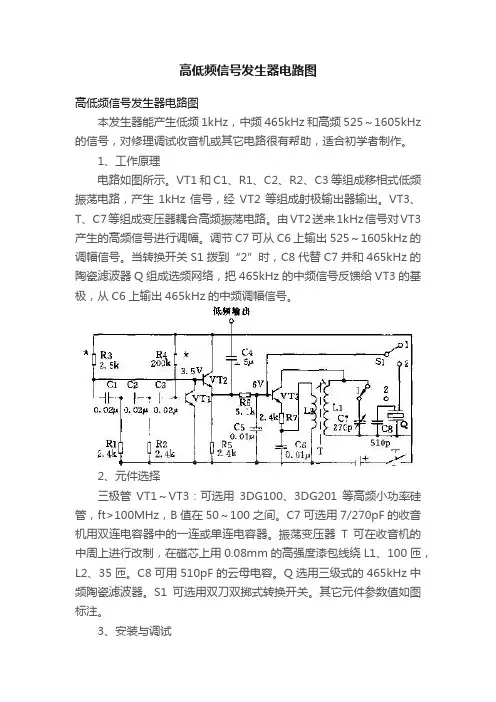

高低频信号发生器电路图高低频信号发生器电路图本发生器能产生低频1kHz，中频465kHz和高频525～1605kHz 的信号，对修理调试收音机或其它电路很有帮助，适合初学者制作。
1、工作原理电路如图所示。
VT1和C1、R1、C2、R2、C3等组成移相式低频振荡电路，产生1kHz信号，经VT2等组成射极输出器输出。
VT3、T、C7等组成变压器耦合高频振荡电路。
由VT2送来1kHz信号对VT3产生的高频信号进行调幅。
调节C7可从C6上输出525～1605kHz的调幅信号。
当转换开关S1拨到“2”时，C8代替C7并和465kHz的陶瓷滤波器Q组成选频网络，把465kHz的中频信号反馈给VT3的基极，从C6上输出465kHz的中频调幅信号。
2、元件选择三极管VT1～VT3：可选用3DG100、3DG201等高频小功率硅管，ft>100MHz，B值在50～100之间。
C7可选用7/270pF的收音机用双连电容器中的一连或单连电容器。
振荡变压器T可在收音机的中周上进行改制，在磁芯上用0.08mm的高强度漆包线绕L1、100匝，L2、35匝。
C8可用510pF的云母电容。
Q选用三级式的465kHz中频陶瓷滤波器。
S1可选用双刀双掷式转换开关。
其它元件参数值如图标注。
3、安装与调试以相近阻值的可变电阻代替R3、R4，按图装试无误后，接通电源。
调节R3的值，使图上所标点的电压达到要求。
整机电流达到3～5mA。
把低频输出端和地端与收音机的低放输入端和地相连，应能听到1kHz 的叫声，说明低频部分起振。
从高频输出端换一段导线并靠近收音机的磁棒，调节C7应能在某个位置听到1kHz的叫声，若听不到可把T 的L2两端对调一下，具体调校频率可用有频率测量功能的数字万用表或数字频率计进行。
若没有以上仪器，还可以配合一台统调准确的收音机进行粗调。
给C7装上旋钮，并在信号发生器的面板上划上相应频率的刻度线，信号发生器便可投入使用了。
