西威变频器参数设置思维流程
变频器参数设置操作步骤
变频器参数设置操作步骤在工业自动化控制中，变频器广泛应用于电机的调速控制。
变频器可以根据需要调整电机的输出频率和电压，从而实现电机的精确控制。
为了使变频器能够正常工作，我们需要进行一系列参数设置。
本文将介绍变频器参数设置的操作步骤。
步骤一：进入参数设置模式1.确保变频器已经安装并连接到电源和电机。
2.打开变频器的控制面板，一般会有一个触摸屏或者按键。
3.进入参数设置模式，具体方法可以查看变频器的使用说明书。
步骤二：设置基本参数在参数设置模式下，我们需要设置一些基本参数，以适配电机和实际工作环境。
1. 设置电源电压和电机额定电压：根据实际情况设置变频器的输入电源电压和电机的额定电压，确保变频器输出电压与电机要求一致。
2. 设置变频器输出频率范围：根据实际需求，设置变频器输出频率的上下限，以适应不同的工作场景。
步骤三：设置闭环控制参数如果需要进行闭环控制，需要设置闭环控制参数。
1. 设置电机反馈信号类型：根据电机类型和反馈装置类型选择合适的反馈信号类型，常见的有编码器、霍尔传感器等。
2. 设置闭环控制模式：选择合适的闭环控制模式，如速度闭环、位置闭环等。
3. 设置反馈增益参数：根据实际情况调整反馈增益参数，以提供稳定的控制性能。
步骤四：设置保护参数为了保护电机和变频器，在参数设置中需要设置一些保护参数。
1. 设置过载保护参数：根据电机额定电流和实际工作情况，设置合适的过载保护参数，防止电机受损。
2. 设置过热保护参数：根据电机和变频器的额定温度，设置合适的过热保护参数，防止设备过热损坏。
3. 设置其他保护参数：根据实际需求设置其他保护参数，如短路保护、欠压保护等。
步骤五：保存设置参数在完成参数设置后，需要将设置参数保存到变频器中。
1. 确认所有参数设置无误后，找到保存按钮或菜单选项。
2. 选择保存功能，并按照变频器的提示进行保存操作。
3. 确认设置参数已经成功保存，并退出参数设置模式。
水钢西威变频器操作指南
西威逆变器参数设置指南一、面板按键功能说明二、面板启停电机步步骤三、PLC启停电机步骤四、电机参数监视五、故障寄存器/故障复位六、故障列表一、面板按键功能说明控制键文本功能[Start] [启动] 按下START(启动)按钮可使能变频器（停止控制功能ON）并使其进入运行状态（Main commands（主命令）=DIGITAL(数字)）。
当Main commands设定为TERMINALS（端子）时，按键无效。
[STOP] [停止] 当Main commands(主命令)设定为DIGITAL(数字)时，按下STOP(停止)按钮可使变频器从运行状态变为停止状态。
（按住该键2秒钟，变频器将被禁止）。
当Main commands(主命令)设定为TERMINALS(端子)时，按键无效。
[Increase]/[Jog] [加速]/[点动运行] 按下该键可增加电动机电位计功能的速度给定值。
当选择切换按钮时，启用点动运行命令。
[Decrease]/[Rotation control] [减速]/[方向控制] 按下该键可减少电动机电位计功能的速度给定值。
当选择切换按键时，旋转控制可改变点动运行方式和电动机的旋转方向。
[Down arrow]/[Help] [向下箭头]/[帮助] 向下箭头- 用于改变菜单或参数选择。
在参数和参考值设置方式中，可改变参数值或参考值。
帮助–该功能不可用（当按下该键且选择了切换键时，将显示“Help not found”。
）[Up arrow]/[Alarm] [向上箭头]/[报警] 向上箭头- 用于改变菜单或参数选择。
在参数和参考值设置方式中，它改变参数值或参考值。
报警- 故障寄存器显示（选择了切换键）。
利用UP（向上）/DOWN（向下）箭头滚动最近的10条报警信息。
[Left arrow]/[Escape] [左箭头]/[取消] 左箭头，当编辑数字参数时，用该键可选择要修改的参数的不同位。
西威变频器自学习方法

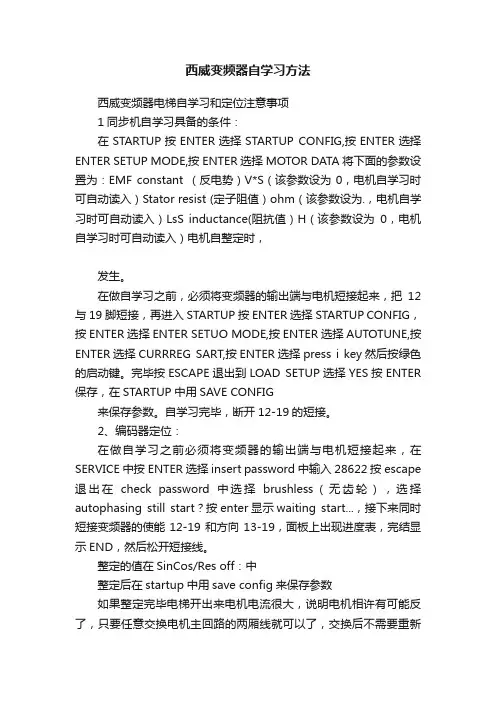

西威变频器自学习方法西威变频器电梯自学习和定位注意事项1同步机自学习具备的条件：在STARTUP按ENTER选择STARTUP CONFIG,按ENTER选择ENTER SETUP MODE,按ENTER选择MOTOR DATA将下面的参数设置为：EMF constant （反电势）V*S（该参数设为0，电机自学习时可自动读入）Stator resist (定子阻值）ohm（该参数设为.，电机自学习时可自动读入）LsS inductance(阻抗值）H（该参数设为0，电机自学习时可自动读入）电机自整定时，发生。
在做自学习之前，必须将变频器的输出端与电机短接起来，把12与19脚短接，再进入STARTUP按ENTER选择STARTUP CONFIG，按ENTER选择ENTER SETUO MODE,按ENTER选择AUTOTUNE,按ENTER选择CURRREG SART,按ENTER选择press i key然后按绿色的启动键。
完毕按ESCAPE退出到LOAD SETUP选择YES按ENTER 保存，在STARTUP中用SAVE CONFIG来保存参数。
自学习完毕，断开12-19的短接。
2、编码器定位：在做自学习之前必须将变频器的输出端与电机短接起来，在SERVICE中按ENTER选择insert password中输入28622按escape 退出在check password中选择brushless（无齿轮），选择autophasing still start？按enter显示waiting start...，接下来同时短接变频器的使能12-19和方向13-19，面板上出现进度表，完结显示END，然后松开短接线。
整定的值在SinCos/Res off：中整定后在startup中用save config来保存参数如果整定完毕电梯开出来电机电流很大，说明电机相许有可能反了，只要任意交换电机主回路的两厢线就可以了，交换后不需要重新做自学习。
西威变频器使用说明
西威变频器使用说明一、使用前准备1.确保变频器安装在干燥、通风良好的环境中，避免阳光直射或受潮。
2.将变频器安装在固定的支架上，确保安装牢固且与地面无直接接触。
3.连接好变频器的电源线，确保电源负载平衡，电源线松紧适当。
4.按照变频器和电机的额定功率和电压进行正确的接线。
二、参数设定1.通电后，进入参数设定界面，可以通过上下键选择参数编号进行修改。
2.可以根据实际需求，设定变频器的输出频率、转速、电流限制等参数。
3.对于专业人员，还可以进行更加详细的参数调试和设置，以满足特殊需求。
三、启动和停止1.设定好参数后，可以按下启动按钮，变频器将启动电机并控制其转速。
2.可以通过上下键或旋转编码器调整电机的速度。
3.变频器上通常还设置有停止按钮，可以随时停止电机的运行。
四、故障排除1.变频器在使用过程中可能会出现各种故障，如过载、短路、过热等。
2.如果出现故障，首先应按下停止按钮，切断电源，等待变频器冷却后再检查。
五、注意事项1.在使用变频器前，请仔细阅读使用手册，了解其特性和使用方法。
2.在设定参数时，应按照实际情况进行调整，避免超载或过热的情况发生。
3.变频器应定期进行维护和检查，以确保其正常运行和安全性。
4.在使用过程中，注意观察电机和变频器的运行情况，如有异常及时停止并检查。
六、使用技巧1.在设定转速时，可以先从低速开始，慢慢调整至需要的转速，以免电机突然启动造成损坏。
2.可以通过电流限制参数，保证电机工作时的电流不超过额定电流，防止设备烧毁。
3.如果需要频繁启停电机，可以使用变频器的快速停启功能，以减少启动时间和机械冲击。
综上所述，使用西威变频器需要先进行参数设定，然后可以通过启动按钮控制电机的运行。
在使用中要注意故障排除和维护保养，以延长变频器的使用寿命并确保使用安全。
西威变频器设置详解
操作面板按键说明控键功能功能控键功能功能起动变频器运行的起动指令键下翻/帮助改变菜单和参数.在参数和给定模式,改变其值.Help此键无效.按SHIFT+此钮,查看最大值停止变频器停止指令键上翻/报警改变菜单和参数.在参数和给定模式,改变其值.Shift+Alarm查看故障加速/点动使用内部电位器,按此钮增加速度给定.加上档键,点动返回/取消编辑数字参数时,选择参数的位,其他情况用于退出设定模式.Escape用于退出设定模式减速/旋转内部电位器, 按此钮减小速度给定.若加上档键,在点动和电位器模式中改变旋转方向确认参数设定模式中确认所设定的新值. SHIFT+Home回到基本菜单中上档键选择按钮第二功能:Rotationcontrol，Jog，Help，Alarm，⏹-Torque:变频器输出负转矩⏹+Torque:变频器输出正转矩⏹Alarm:变频器有故障报警⏹Enable:变频器使能⏹ZeroSpeed:速度为零速⏹Limit:变频器输出电流达到最大极限电流恢复出厂值：进入STARTUP/STARTUP Config/Load default菜单,按回车，保存参数方法：进入STARTUP/Save config菜单，按回车变频器调试步骤：Menus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)第一步:变频器自学习1．在设置或修改驱动器或电机参数后再进行自学习。
参数名称单位设定值备注启动菜单/调节模式/调节模式SARTUP/Regulation mode/Regulation modeFieldoritented面向现场Escape, Home启动菜单/启动菜单配置/进入安装模式SARTUP/Startup config/EnterSetup mode2．由于转子是永磁的，不需要进行磁场自学习，只进行电流自学习。
变频器参数设置流程
变频器参数设置流程变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机转速的电气设备。
它通过改变电机的输入电压和频率，实现对电动机的转速进行调节。
变频器广泛应用于机械设备、空调系统等领域，可以提高效率、降低能耗和减少设备的机械损坏。
变频器的参数设置对于其正常运行至关重要。
下面是变频器参数设置的流程和步骤，以确保变频器的正确使用和操作：1.首先，确认变频器的型号和功率，并根据电机的额定功率选择合适的变频器。
这是最基本的一步，确保选择的变频器能够适应所控制电机的需求。
2.完整了解变频器的使用说明书和技术手册。
这些资料包括了关于变频器的详细参数和设置说明，对于正确设置变频器非常重要。
3.通电前，确保变频器接线正确，并检查电源电压与变频器额定电压是否匹配。
4.进入变频器的参数设置菜单。
这可以通过变频器的面板、按键或者连接上位机进行操作。
根据变频器型号不同，操作方法也有所不同，需要按照说明书进行操作。
5.首先进行基本参数的设置。
这些参数包括主要的运行参数，如额定转速、额定电流等。
根据所控制电机的规格，设置相应的数值。
一些变频器还需要设置电机的额定功率、额定电压等信息。
6.随后，需要设置启停方式。
一般有直接启停、定时启停、时限启停等方式，根据应用场景选择合适的启停方式，并进行相应的设置。
7.接下来是设置速度控制方式。
变频器可以实现多种速度控制方式，如V/F控制、开环矢量控制、闭环矢量控制等。
根据实际需求选择适合的控制方式，并进行相应的参数设置。
这些参数包括加速时间、减速时间、速度上限、速度下限等。
8.在速度控制设置完成后，需要进行故障保护参数的设置。
这些参数包括过电流保护、过载保护、过压保护、欠压保护等。
根据实际工况，设置相应的保护参数，以保证设备运行的安全性和稳定性。
9.最后，进行触发器和缺省参数的设置。
触发器可以用于设备的自动启停、调速等操作，根据需求进行设置。
缺省参数是变频器的出厂预设参数，可以通过设置缺省参数来还原变频器的出厂状态。
西威变频器设置详解
一.参数设置表及简要说明常用参数表STARTUPTRAEVLTRAEVL/Lift sequence/P比例调节I积分调节D微分调节P能够对偏差做出及时响应，P越大则给定速度与反馈速度之间的差值越小，也就是说精度越高。
如果在轿厢内感觉速度变化感觉很明显，有波浪样的感觉，通过调整P值可起作用。
但是如果P太大了，要求精度太高，会造成震荡I使给定信号的变化与乘积P*( 给定速度-反馈速度)对时间的积分成正比，使得给定信号的变化只能在“积分时间内“逐渐的增大（或减小），从而减缓了给定速度的变化速度，防止了震荡，对于电梯应用既体现为对通过P做出响应的速度精度进行调解，如果在轿厢内有细碎频繁的抖动，通过调节I值可起作用，有时候频繁细碎的抖动是由于I值过小导致的（西威变频器的I与普通意义的I的作用相反，I 越大越可能震动越大越可能震动）。
如果增大I值还有震动，适当减小P。
P0电梯启动时的比例增益，I0电梯启动时的积分，P1高速段的比例增益，I1高速段的积分，P2中速段TRAN21 H THR=15%，15%是电机最高转速的15%，假设电梯最高转速是1米/秒，那么SGP TRAN21 H THR=15%*1米/秒=0.15米/秒，就是说速度达到0.15米/秒以后，速度的调节由高速段的P1/I1起作用同样如果SGP TRAN32 H THR=4%*1米/秒=0.04米/秒，就是说，在电梯速度达到0.04米/秒后，速度的零速阀值参考时间 3727 Spd 0 ref delay ms 500 变频系统刚默认为0速度了。
比如设定为5，那么5以下就是0速了。
参考值是用于变频器内部计算。
零速阀值 3724 Spd 0 speed thr rpm 2 零速延时 3725 Spd 0 spd delay ms 500 阀值 3706 SGP tran21 h thr ％95 分界高、中、低三个速度带的比例带宽。
21H 参数是分高中速的分界点。
西威变频器设置详解

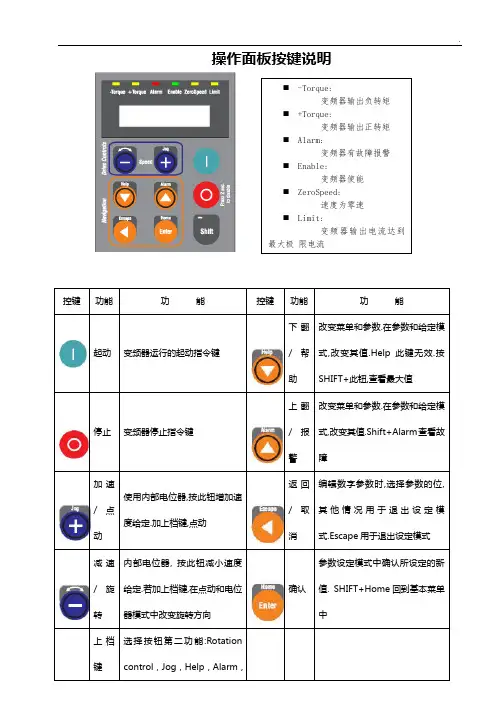

西威变频器设置详解操作面板按键说明, -Torque:变频器输出负转矩, +Torque:变频器输出正转矩, Alarm:变频器有故障报警, Enable:变频器使能, ZeroSpeed:速度为零速, Limit:变频器输出电流达到最大极限电流控键功能功能控键功能功能下翻改变菜单和参数.在参数和给定起动变频器运行的起动指令键 /帮模式,改变其值.Help此键无效.助按SHIFT+此钮,查看最大值上翻改变菜单和参数.在参数和给定停止变频器停止指令键 /报模式,改变其值.Shift+Alarm查警看故障加速返回编辑数字参数时,选择参数的位,使用内部电位器,按此钮增加速/点/取其他情况用于退出设定模度给定.加上档键,点动动消式.Escape用于退出设定模式内部电位器, 按此钮减小速度减速参数设定模式中确认所设定的新给定.若加上档键,在点动和电/旋确认值. SHIFT+Home回到基本菜单中位器模式中改变旋转方向转选择按钮第二功能:Rotation上档control～Jog～Help～Alarm～键Escape, Home恢复出厂值:进入STARTUP/STARTUP Config/Load default菜单,按回车～保存参数方法:进入STARTUP/Save config菜单～按回车变频器调试步骤:Menus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能:无齿自动定位用)第一步:变频器自学习1( 在设置或修改驱动器或电机参数后再进行自学习。
参数名称单设定值备注位启动菜单/调节模式/调节模式 Field 面向现场SARTUP/Regulation mode/Regulation mode oritented 启动菜单/启动菜单配置/进入安装模式SARTUP/Startup config/EnterSetup mode参数名称单位设定值备注变频器数据/主电压Drive data/Mains voltage v 变频器数据/外界温度Drive data/Ambient temp ? 变频器数据/开关频率Drive data/Switching freq KHZ 变频器数据/速度参考/反馈 Drive data/Spd ref/fbk res rpm 电机数据/额定电压Motor data/Rated voltage V 电机数据/额定电流Motor data/Rated curren A 电机数据/额定速度Motor data/Rated speed rpm 电机数据/额定频率Motor data/Reted frequency KW 电机数据/功率因数Motor data/Cosfi 电机数据/电机效率Motor data/Efficiency 电机数据/电机参数Load default mot 参数名称单位设定值备注调节参数/速度调节器/基准值/速度比例增益基准值 A/rpm 默认启动和停车震REGULATION PARAM/Spd regulator/Base values/SpdP base value 动调节调节参数/速度调节器/基准值/速度积分增益基准值 A/rpm 默认 REGULATION PARAM/Spd regulator/Base values/SpdI base value2(由于转子是永磁的～不需要进行磁场自学习～只进行电流自学习。
西威SIEIADL变频器调试说明
SIEI变频器调试说明-ADL200一、变频器操作面板说明二、变频器端口功能说明三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图五、菜单与调试参数一、变频器操作面板说明BRK 抱闸信号CNT 运行信号EN 变频器使能信号LIM 变频器输出电流达到最大极限电流A-0 零速AL 变频器有故障报警ESC 返回、取消SAVE 保存FIND 参数代码RST 设置报警CUST 显示10参数修改DISP 显示某个目录下的驱动运行参数E 确认▲上翻▼下翻►左翻◄右翻二、变频器端口功能说明L1，L2，L3变频器的输入线U，V，W变频器的输出线+BR1，C 接制动电阻9Enable）使能信号8（FWD）正转7（REV）反转12（COM）公共端5（SPD1）多段速0 4（SPD2）多段速1 3（SPD3）多段速256、57（DRIVE OK）故障输出（标准，可更改）54、55（BRAKE）抱闸检测输出（标准，可更改）端子与接线说明一、主线路注意事项1、制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器2、主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障.控制线路注意事项采用变频器内部24V时，需要将变频器11、12端子接入回路。
当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时，微机板上A+与A-、B+与B-也要调换。
3接线端子定义可以参考下面接线图端子端子功能最大值L1、L2、L3 交流进线电压230-15% 460+15% BR1、C 制动单元C1、D 直流母线电压连线770VDC/1.65 输出电流U、V、W 电机连接线三、可插拔端子（控制回路）分配功能说明Terminals StripX1 FunctionT1 1 / /2 BrakeFble 抱闸反馈信号四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图制动电阻选型实际选用制动电阻时，该表为10% ED的计算值。
西威 SIEI ADL变频器 调试说明
SIEI变频器调试说明-ADL200一、变频器操作面板说明二、变频器端口功能说明三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图五、菜单与调试参数一、变频器操作面板说明BRK 抱闸信号CNT 运行信号EN 变频器使能信号LIM 变频器输出电流达到最大极限电流A-0 零速AL 变频器有故障报警ESC 返回、取消SA VE 保存FIND 参数代码RST 设置报警CUST 显示10参数修改DISP 显示某个目录下的驱动运行参数E 确认▲上翻▼下翻►左翻◄右翻二、变频器端口功能说明L1，L2，L3变频器的输入线U，V，W变频器的输出线+BR1，C 接制动电阻9Enable）使能信号8（FWD）正转 7（REV）反转12（COM）公共端5（SPD1）多段速0 4（SPD2）多段速13（SPD3）多段速256、57（DRIVE OK）故障输出（标准，可更改）54、55（BRAKE）抱闸检测输出（标准，可更改）端子与接线说明一、主线路注意事项1、制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器2、主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障.控制线路注意事项采用变频器内部24V时，需要将变频器11、12端子接入回路。
当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时，微机板上A+与A-、B+与B-也要调换。
3接线端子定义可以参考下面接线图三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图制动电阻选型实际选用制动电阻时，该表为10% ED的计算值。
而电梯应用的制动周期比较频繁，一般情况选用制动电阻的功率不得小于表中的功率,应该选择偏大些。
同步最好是选择变频器功率的30%。
比如15KW的变频器可以选择15×30%=4.5KW的制动电阻。
西威变频器调试指南设计资料
西威变频器调试指南一、P/I值的说明A、P/I原理通过现场调试发现很多用户对P/I值的理解很是模糊，现将本人对P/I值的理解做以说明。
传统的闭环控制方式为PID调节 P比例调节 I积分调节 D微分调节风机泵类的控制通常采用PI调节，电梯的应用也是PI调节。
P/I的调节是单独起作用的，P能够对偏差做出及时响应，P越大则给定速度与反馈速度之间的差值越小，也就是说精度越高。
对于电梯的应用就体现为对设定速度的变化做出及时响应，如果在轿厢内感觉速度变化感觉很明显，有波浪样的感觉，通过调整P值可起作用。
但是如果P太大了，要求精度太高，会造成震荡，所以引入积分环节I消除系统震荡，I使给定信号的变化与乘积P*( 给定速度-反馈速度)对时间的积分成正比，使得给定信号的变化只能在“积分时间内“逐渐的增大（或减小），从而减缓了给定速度的变化速度，防止了震荡，对于电梯应用既体现为对通过P做出响应的速度精度进行调解，如果在轿厢内有细碎频繁的抖动，通过调节I值可起作用，有时候频繁细碎的抖动是由于I值过小导致的（西威变频器的I与普通意义的I的作用相反，I 越大越可能震动）。
如果增大I值还有震动，适当减小P。
同时应该判断是高、中、低哪一个速度段效果不好，从而调节相应速度段的P/I .D微分环节，是根据偏差变化率的大小，提前给出一个相应的调节，从而缩短了调解时间，克服了积分时间太长而使恢复滞后的缺点。
对于转速闭环控制，由于机械特性本来就比较硬，转速偏差不会很大，所以P不必太大，由于系统要求电机的转速能够在短时间内迅速恢复，所以积分时间不允许很长。
B、西威变频器P0/I0 P1/I1 P2/I2 P3/I3的具体说明P0电梯启动时的比例增益，I0电梯启动时的积分，P1高速段的比例增益，I1高速段的积分，P2中速段的比例增益，I2中速段的积分，P3低速段的比例增益，I3低速段的积分，作用见P/I原理说明。
C、高、中、低速段的区分在TRAVEL/SPEED THRESHOLD菜单下，SGP TRAN21 H THR 由中速段调节切换到高速段调节的阀值，以X%( 百分比的形式体现)。
西威AVY变频器参数简单设置简明版
西威A VY变频器基本参数设置调试步骤1.主回路和控制回路接线正确2.上电设置参数3.选择V/F方式运行，适当限制输出电流，监视运行时电流，速度，频率，转速等。
4.若选择闭环方式，先将编码器信号线正确连接进变频器，在V/F方式下监视给定速度和编码器反馈速度的大小和方向，差别很小才可以改为闭环。
常见问题：编码器反馈速度极性相反，反馈速度波动过大参数设置内容1 .电机铭牌参数及优化2..控制方式3.启动停止等命令给定方式4.速度给定方式5.设置斜坡6.输入、输出口功能设置7.特殊功能设置第一步：设置变频器参数：由DIR VE P ARAMETER进入1.Nominal voltage电机额定电压2.Nominal speed 电机额定速度3.Nominal fr equency电机额定频率(50HZ)4.Nominal current电机额定电流5. T ake motor par获取电机参数第二步：输入输出配置 : 由 I/O CONFIG进入1. 模拟量输入Analong inputsAnalong input1 1模拟量输入1 /Select input1 输入1选择 /默认ramp 1,斜坡1，用多级速度时改为off2. 数字量输入 Digital inputsDigital input1数字量输入1,对应36脚，默认功能off，更改为 speed sel 0 速度选择0，和 Digital input2数字量输入2,对应37脚，默认off，更改为speed sel 1 速度选择1Digital input3数字量输入3,对应38脚，默认off，更改为speed sel 2 速度选择2Digital input4数字量输入4,对应39脚，默认off，更改为failur e r eset ，故障复位。
3.数字量输出 Digital outputsRelay 2 继电器2在速度闭环时选择drive r eady第三步：功能 FunctionsMulti speed fct 多级速度 /Enab multi speed 使能多级速度, 选 enabledmulti speed 1多级速度1，实际为正向第2档速度multi speed 2多级速度2，实际为正向第3档速度multi speed 3多级速度3，实际为正向第4档速度multi speed 4多级速度4，实际为反向第1档速度multi speed 5多级速度5，实际为反向第2档速度multi speed 6多级速度6，实际为反向第3档速度multi speed 7多级速度7，实际为反向第4档速度附：由基本菜单BASIC MENU 进入Ramp ref 1 斜坡参考值1，实际为正向第一档速度Brake unit 制动装置（55kw电机及以下需开启制动单元）Enable BU启用制动单元，默认是disabled关闭的，开启需更改为Enable 第四步：由基本菜单BASIC MENU 进入Acc delta speed 加速斜率速度Acc delta time 加速斜率时间Dec delta speed 减速斜率速度Dec delta time 减速斜率时间第五步：由基本菜单BASE MENU 进入Regulation mode 调节方式V/F control V/F电压频率控制（速度开环）Field oriented 磁场定向控制，（速度闭环）由变频器参数DRIVE PARAMETER 进入V/F control V/F电压频率控制Voltage boost 电压补偿，即增压Manual boost 手动增压一般为电机额定电压的5%-8%左右由configuration进入magn ramp time由默认的1s改为0.3-0.5s第六步：自学习前：由配置CONFIGURATION进入main commands将terimals改为digital 自学习：由变频器参数DIRVE PARAMETER 进入Motor parameter 电机参数/Self-tuning 电机自动优化/Self-tune1 自动优化1进入start part1然后进入take val part1选择measur sat2b…Self-tune 2a 自动优化2a(不用)Self-tune 2b 自动优化2b进入start part2b然后进入take val part1选择measur sat2b…自学习后: 由配置CONFIGURATION进入main commands将digital改为terimals 第七步：从基本菜单BASIC MENU 进入Save parameters 进行以上所设定的参数保存。
西威变频器设置详解
操作面板按键说明控键功能功能控键功能功能起动变频器运行的起动指令键下翻/帮助改变菜单和参数.在参数和给定模式,改变其值.Help此键无效.按SHIFT+此钮,查看最大值停止变频器停止指令键上翻/报警改变菜单和参数.在参数和给定模式,改变其值.Shift+Alarm查看故障加速/点动使用内部电位器,按此钮增加速度给定.加上档键,点动返回/取消编辑数字参数时,选择参数的位,其他情况用于退出设定模式.Escape用于退出设定模式减速/旋转内部电位器, 按此钮减小速度给定.若加上档键,在点动和电位器模式中改变旋转方向确认参数设定模式中确认所设定的新值. SHIFT+Home回到基本菜单中上档键选择按钮第二功能:Rotationcontrol，Jog，Help，Alarm，Escape, Home⏹-Torque:变频器输出负转矩⏹+Torque:变频器输出正转矩⏹Alarm:变频器有故障报警⏹Enable:恢复出厂值：进入STARTUP/STARTUP Config/Load default菜单,按回车，保存参数方法：进入STARTUP/Save config菜单，按回车变频器调试步骤：Menus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)第一步:变频器自学习1．在设置或修改驱动器或电机参数后再进行自学习。
启动菜单/启动菜单配置/进入安装模式2．由于转子是永磁的，不需要进行磁场自学习，只进行电流自学习。
3．在进行自学习时，应将变频器的Enable（12端子）与+24V（19端子）短接，并使输出接触器吸合及打开抱闸。
西威siei同步变频调试步骤
SIEI变频调试步骤(同步)
变频器调试步骤：
第一步:变频器自学习
1．在设置或修改驱动器或电机参数后再进行自学习。
3．在进行自学习时，应将变频器的Enable（12端子）与+24V（19端子）短接，并使输出接触器吸合及打开抱闸。
4．在自学习完毕后，应先断开Enable，再切断接触器和抱闸
第二步：变频器编码器定位
2．进入SERVICE菜单
3 ．输入密码SERVICE/Insert password：12345，回车。
4．检查密码SERVICE/Check password，回车.
5．选择REGULATION PARAM/Flux config／Magnetiz config/Autophase rot
6．接通ENABLE(短接12，19端子)，FORW ARD(短接13，19端子)，给出使能和方向信号，输出接触器吸合，打开抱闸，运行电机。
7．学习完毕，关闭抱闸及释放接触器。
8．进入ST ARTUP/Save config保存。
第三步：设置变频器参数
注意事项：
1．如果参数设置乱了，可恢复出厂值，重新进行变频器自学习及编码器重新定位，然后重新根据参数附表一设置参数。
恢复出厂值：进入ST ARTUP/ST ARTUP Config/Load default菜单,按回车，然后保存。
2．变频器参数设置完毕，必需保存参数。
保存参数方法：进入ST ARTUP/Save config菜单，按回车。
变频器设置参数的步骤
变频器设置参数的步骤变频器作为一种电气设备，在工业领域中被广泛应用于调节电机的转速和运行模式。
为了使变频器能够正常工作，我们需要进行一系列的设置参数。
下面将介绍变频器设置参数的步骤。
1.安装变频器首先，将变频器正确安装在合适的位置上。
确保变频器与电源、电机等设备连接良好，并按照变频器的安装手册进行正确的安装操作。
2.连接控制线路将控制线路连接到变频器的控制端子上。
控制线路通常由控制器、开关、传感器等组成，如启停信号线、转速控制信号线等。
确保控制线路的连接正确无误。
3.设置基本参数接通电源后，进入变频器的参数设置界面。
根据具体型号和要求，设置变频器的基本参数，如工作频率、额定电流、电机功率等。
这些参数需要根据实际情况进行调整。
4.设置电机参数根据所连接的电机的具体参数，进行电机参数设置。
这包括电机额定电流、转速、极数等。
根据电机的额定参数，在变频器中进行相应的设置，以确保变频器能够正常控制电机的运行。
5.设置控制模式根据具体的应用需求，选择合适的控制模式，如速度控制模式、转矩控制模式等。
在变频器的参数设置界面中，进行相应的配置，以实现所需的控制方式。
6.调整参数在设置参数后，进行参数调整。
通过监测电机的运行状态，调整参数的取值，以实现更准确的控制效果。
比如，可以根据实际情况微调电机的转速、加速度、减速度等参数，以达到更好的控制性能。
7.运行测试在完成参数设置和调整后，进行运行测试。
通过模拟实际工作环境，测试变频器的运行效果和控制性能。
观察电机的启停、转速控制、转向等方面的表现，以确认变频器的参数设置是否合理。
8.优化调整根据实际工作需求和测试结果，对参数进行优化调整。
根据不同的工作场景和需求，随时调整参数的取值，以使变频器的控制更加精确和稳定。
9.定期检查定期检查变频器的运行状态和参数设置情况。
确保变频器和电机的连接稳固可靠，参数设置准确无误。
如发现异常情况，及时进行处理和调整，以保证变频器的正常工作。
西威 SIEI ADL变频器 调试说明
SIEI变频器调试说明-ADL200一、变频器操作面板说明二、变频器端口功能说明三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图五、菜单与调试参数一、变频器操作面板说明BRK 抱闸信号CNT 运行信号EN 变频器使能信号LIM 变频器输出电流达到最大极限电流A-0 零速AL 变频器有故障报警ESC 返回、取消SA VE 保存FIND 参数代码RST 设置报警CUST 显示10参数修改DISP 显示某个目录下的驱动运行参数E 确认▲上翻▼下翻►左翻◄右翻二、变频器端口功能说明L1，L2，L3变频器的输入线U，V，W变频器的输出线+BR1，C 接制动电阻9Enable）使能信号8（FWD）正转 7（REV）反转12（COM）公共端5（SPD1）多段速0 4（SPD2）多段速13（SPD3）多段速256、57（DRIVE OK）故障输出（标准，可更改）54、55（BRAKE）抱闸检测输出（标准，可更改）端子与接线说明一、主线路注意事项1、制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器2、主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障.控制线路注意事项采用变频器内部24V时，需要将变频器11、12端子接入回路。
当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时，微机板上A+与A-、B+与B-也要调换。
3接线端子定义可以参考下面接线图三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图制动电阻选型实际选用制动电阻时，该表为10% ED的计算值。
而电梯应用的制动周期比较频繁，一般情况选用制动电阻的功率不得小于表中的功率,应该选择偏大些。
同步最好是选择变频器功率的30%。
比如15KW的变频器可以选择15×30%=4.5KW的制动电阻。
西威调试(有PG说明)
西威变频器调试资料一.变频器线路说明1.同步变频器选型方法2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特）4.端子与接线说明二.外部部件说明与选配1.制动电阻选型2.滤波器选型3.编码器与分频卡海德汉hipeface内密控4.旋转变压器与RES卡三.操作说明1.面板操作说明2.参数修改步骤3.参数保存方法四.参数设臵表及简要说明五.变频器自学习调试1.电流自学习2.无齿定位自学习六.速度曲线与时序的说明七.舒适感调试说明1.PI调节2.预转矩调试八.常见显示错误与处理方法1.报警清除方法2.软件报错的说明3.硬件故障处理方法九. 3.5与3.4新增、改变内容对照表十.附录1 3.5版本说明十一.反馈表一.变频器线路说明1.同步变频器选型方法当永磁同步无齿曳引机选配变频器型号时，除了要符合曳引机的铭牌参数外，一般还需要满足1.6 I b>2.0I j,的电流公式。
I b:变频器的额定电流。
I j：曳引机的额定电流。
2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)（未完善）因西威变频器软件系统比较强大，启动时比一般变频器要慢。
在电梯系统上电后，变频器正常信号给的比较慢，新时达微机板等会不断的断合变频器电源，从而无法正常运行运行。
具体处理方法：将变频4060号参数臵1（反），微机板中Drive OK输入端设为常闭有效。
3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特）（未完善）进口曳引机参数不详,，具体参数要向曳引机销售方咨询。
4.端子与接线说明(详细参见说明书P50)a、主线路注意事项✧制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器✧主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障b、控制线路注意事项✧采用变频器内部24V时，需要将变频器18、19端子接入回路。
西威变频器调试说明
西威变频器调试说明2级目录 STARTUP确认显示startupconfig—确认显示Enter setup mode－按下到Load default确认复出厂成功断电一次《变频器初始化》10级目录SERVICE－确认3次输入28622确认－按左健丨次－按下健到checkpassword－确认－按下到sizechange－确认按下健到sizeconfig－确认按下到seldrivesize－确认按下健改变电机功率后确认（必须新设电机功率）按左健一次再按下到Restart后按确认（修改编码器数）2级目录STARTUP确认到startupconfig－确认到Entersetupmode－按下健到Encodersconfig－确认按下健到stdencpulses确认改为2048确以并保存（电机自学习）短接变频器使能12－19号端子10级目录STARTUP确认按下健到startupconfig－确认按下健到entersetupmode－确认出现DRIVEDATA按确认出现400V～40～8KHZ～0。
03125－按左健一次再按下建到MOTRDATA确认－设定电机参数－380V～13。
2A～96RRM～极对数16～41。
44～EMF二0～V米S二0～OHM二0按左建一次按下健到Autotune按确认到start？确认显示pressiKey按I健电机学习开始学习结束显示end确认按左健一次到Loadsetupyes 确认（编码器自学习）进入密码后到REGULATIOIV－按确认再按下健到FIUXcomfig确认显示magnetizconfig确认显示start？按下健到still静态整定按确认再把14一12一19一号端子短通学习开始结束显示end确认并保存（修改输入端80和82）目录I/O CONIG确认一次按下键到digitaloutpots按确认到stddigouts按确认到sdtdigsyc按下键到stddigoutcfg按确认键显示End在按确认键选择inveyted按确认键并保存（修改计量单位）目录TRNVEL确认按下键到lifdsequence按上键到Dooaopenspeed按确认键修改参数设定值100确认并保存（速度调整）进入密码后到REGULATIONPALM按确认键两次，在按下键一次到spdpbasevaiue按shift后在按下键出现最大值，设定确认并保存（机械参数）目录STARTUP按确认两次在按下到mechanicaldata按确认键桉上下鍵到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西威变频器参数设置思维流程
1开始；上电进入STARTUP按确认进入Startup Config Eenter steup mode进入基本菜单
2变频器设置；确认Drive data确认进入变频器数据设置检查，设置完成后按返回
3电机数据设置；在按下翻键进入Motor data菜单设置电机铭牌参数，设置完成后按按返回退出steup mode下翻进入AUtotune电机自学习4电机自学习；进入AUtotune（电机自学习）下翻到CurrReg start？确认键到CurrReg Press I Kye 按变频器运行键（输出继电器闭和，有使能信号）自学习完成后。
按返回两次推出菜单按确认然后再退出机械数据设置；在按下翻键进入startup config mechanical data（机械数据）菜单设置完成后返回键(GEarbox ratio 减速比），（PULLEY曳引轮直径），（FULL scale speed 电机额定转速）,（Bu Control 制动电阻参数设置）
5编码器配置；然后下翻到startup config Encoders config 菜单进行编码器类型配置设置完成以后按返回键
速度环调准基准植；REGULATIO NPARAM/spd regulatar/spd regulatar values（无齿曳引电机需调节到最大）按SHIFT 再按HELP键可调出基准植
6制动电阻参数设置；在下翻到startup config BUprotection设置制动单元电阻参数按返回退出键Encode Config 在按STARTUP config 确认保存参数
7机械数据设置；在按下翻键进入startup config mechanical data（机械数据）菜单设置完成后返回键
8编码器自学习；进入SERVICE菜单确认进入SERVICE insert password 输入密码确认后下翻到REGULATION PARAM确认到Flux config 确认到Magnetiz config 确认到Autophasing rot start？下翻到Autophasing still start？确认键（开启输出继电器变频器使能信号）学习完成后按返回键到REGULATION PARAM SA VE PARAMETERS 检修，爬行，额定速度设置；TRA VEL/Speed/profile （Mulit Speed1检修速度，）Mulit Speed Mulit 2爬行速度，Mulit Speed3额定速度）都以实际控制要求设置
10保存所有参数；依次进入各级STARTUP/startup config/Save config 然后按确认键保存
10多段速设置；TRA VEL/Ramp profile 根据电梯实际调节控制要设置11电梯时序设置；TRA VEL/ Lift sequence
12 PI植设定（增益菜单设置）；TRA VEL/ Speed reg gians
TRA VEL(传输菜单)
（1）Speed Profile;(1m/s时的多段速度设置)
Multi speed 2 100 HZ
Multi speed 3 980HZ
Multi speed 4 200HZ
(2)Ramp profile
Mr0 acc ini jerk 500 开始加速时加速度
Mr0 acceleration 700 加速度
Mr0 acc end jerk 800 结束加速度时速度
Mr0 dec ini jerk 600 开始减速时减速度
Mr0 deceleration 700 减速度
Mr0 dec end jerk 500 结束减速时减速度
Mr0 end decel 300 结束运行时的减速度。
