巨磁电阻效应及其使用
巨磁电阻效应及其应用
实验十七巨磁电阻效应及其应用2007年诺贝尔物理学奖授予了巨磁电阻（Rianr magneto resistance,简称GMR）效应的发现者，法国Paris-Sud大学的物理学家阿贝尔·费尔（Albert Fert）和德国尤里希研究中心物理学家彼得·格伦贝格尔（Peter Grunberg）。
他们于1988年独立作出的发现巨磁阻效应。
诺贝尔奖委员会说明：“这是一次好奇心导致的发现，但其随后的应用却是革命性的，因为它计算机硬盘的容量从几百兆，几千兆，一跃而提高几百倍，达到几百G乃至上千G。
”凝聚态物理研究原子，分子在构成物质时的微观结构，他们之间的互相作用力，及其与宏观物理性质之间的联系。
人们早就知道过渡金属铁、钴、镍能够出现铁磁性有序状态。
量子力学出现后，德国科学家海森伯（W.Heisenberg，1932年诺贝尔奖得主）明确提出铁磁性有序状态源于铁磁性原子磁矩之间的量子力学交换作用，这个交换作用是短程的，称为直接交换作用。
后来发现很多的过渡金属和稀土金属的化合物具有反铁磁有序状态，即在有序排列的磁材料中，相邻原子因受负的交换作用，自旋为反平行排列，如图１７－1所示。
图１７－1 反铁磁有序磁矩虽处于有序状态，但总的净磁矩在不受外场作用时仍为零。
这种磁有序状态称为反铁磁性。
法国科学家奈尔(L. E. F. Neel)因为系统地研究反铁磁性而获1970年诺贝尔奖。
在解释反铁磁性时认为，化合物中的氧离子（或其他非金属离子）作为中介，将最近的磁性原子的磁矩耦合起来，这是间接交换作用。
另外，在稀土金属中也出现了磁有序，其中原子的固有磁矩来自4f电子壳层。
相邻稀土原子的距离远大于4f电子壳层直径，所以稀土金属中的传导电子担当了中介，将相邻的稀土原子磁矩耦合起来，这就是RKKY型间接交换作用。
直接交换作用的特征长度为0.1—0.3nm，间接交换作用可以长达1nm以上。
1nm已经是实验室中人工微结构材料可以实现的尺度。
【2017年整理】巨磁阻效应的原理及应用
【2017年整理】巨磁阻效应的原理及应用巨磁阻效应（Giant Magnetoresistance, GMR）是一种物理现象，指在特定条件下，铁磁或亚铁磁材料中的磁电阻发生显著变化的现象。
这种现象在工业和科研领域具有广泛的应用价值，因此了解其原理及在各领域的应用十分重要。
一、巨磁阻效应的原理巨磁阻效应主要由以下几个因素决定：1.交换耦合：当两个磁性材料之间有耦合作用时，它们的磁矩会互相影响。
在特定的条件下，这种耦合作用会使材料的磁电阻发生显著变化。
2.层状结构：巨磁阻材料通常采用多层膜结构，其中每一层都可以作为电流通道。
当电流垂直于膜面流动时，各层中的磁矩会相互作用，导致电阻发生变化。
3.钉扎场：钉扎场是指材料内部由于杂质、缺陷或其他因素引起的局部磁场。
当电流在材料中流动时，钉扎场会对电流产生散射作用，导致电阻增加。
二、巨磁阻效应的应用巨磁阻效应在多个领域具有广泛的应用价值，以下是几个主要应用领域：1.硬盘读取头：巨磁阻材料制成的硬盘读取头是现代计算机和数据中心的核心组件之一。
由于其具有高灵敏度和低噪音的特性，使得硬盘读取头的读取速度和准确性得到大幅提升。
2.磁传感器：巨磁阻材料制成的磁传感器在医疗、工业和科研领域得到广泛应用。
例如，在医疗领域中，磁传感器可用于检测人体内的金属物体和进行磁场导航；在工业领域中，磁传感器可用于检测电动机和发电机的转子位置；在科研领域中，磁传感器可用于研究物质的磁性和电磁场分布。
3.磁场探测器：巨磁阻材料制成的磁场探测器可用于检测弱磁场和高精度测量磁场方向和大小。
例如，在地球物理勘探、生物医学和核磁共振等领域，磁场探测器具有重要应用价值。
4.磁记忆材料：巨磁阻材料制成的磁记忆材料具有高密度、高速度和高可靠性等优点，可用于数据存储和逻辑运算等领域。
与传统的半导体存储器相比，磁记忆材料具有更高的存储密度和更长的使用寿命。
5.磁场调控：巨磁阻效应还可以用于调控磁场分布和方向，从而在多个领域具有潜在的应用价值。
与巨磁电阻效应有关的实例
与巨磁电阻效应有关的实例巨磁电阻效应在现代科技领域中有着广泛的应用，它不仅在磁存储器、磁传感器等领域发挥着重要作用，还在生物医学、环境监测等方面展现出巨大的潜力。
本文将以几个实例来介绍巨磁电阻效应的应用。
一、磁传感器磁传感器是一种能够测量和检测磁场的设备，巨磁电阻效应在磁传感器中得到了广泛应用。
例如，在汽车领域，磁传感器可以用于测量车辆的速度、方向和位置，以实现导航、自动驾驶等功能。
而巨磁电阻效应的磁传感器具有灵敏度高、响应速度快、尺寸小等优点，因此被广泛应用于汽车行业。
二、磁存储器磁存储器是计算机中常用的存储设备，而巨磁电阻效应的磁阻器件在磁存储器中发挥着重要作用。
磁存储器通过改变磁阻器件的电阻来存储和读取数据。
当外加磁场改变磁阻器件的磁化方向时，电阻值也会发生变化。
利用这种巨磁电阻效应，可以实现高密度、高速度的数据存储和读取，提高计算机的性能。
三、生物医学应用巨磁电阻效应在生物医学领域也有着广泛的应用。
例如，在磁共振成像（MRI）中，可以利用巨磁电阻效应的磁传感器来感知人体内的微弱磁场变化，从而实现对人体组织和器官的成像。
此外，巨磁电阻效应还可以用于生物传感器，用于检测生物分子、细胞等微小物质的浓度和活性，有助于疾病的早期诊断和治疗。
四、环境监测巨磁电阻效应在环境监测中也发挥着重要作用。
例如，利用巨磁电阻效应的磁传感器可以测量地震、气候变化等自然灾害的磁场变化，从而提供预警和监测信息。
此外，巨磁电阻效应还可以用于测量和监测水质、空气质量等环境因素，有助于环境保护和资源管理。
巨磁电阻效应在磁传感器、磁存储器、生物医学和环境监测等领域都有着广泛的应用。
它的出现和发展不仅改变了现代科技的面貌，也为人们的生活和工作带来了便利和创新。
随着科技的进步和巨磁电阻效应的不断优化，相信它的应用领域还将不断扩展和深化，给人们的生活带来更多的惊喜和便利。

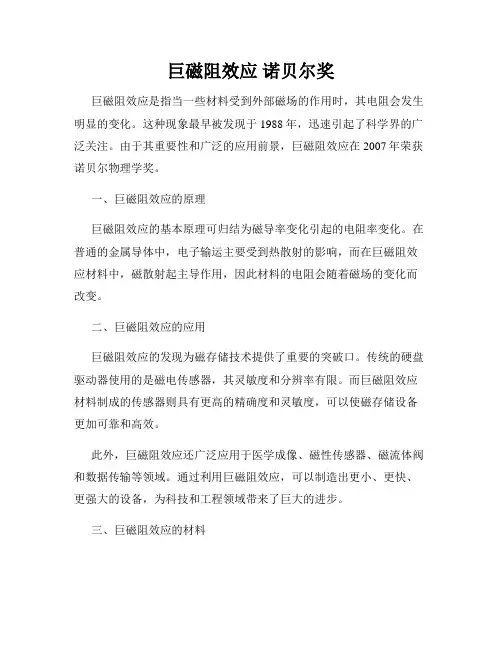

巨磁阻效应 诺贝尔奖
巨磁阻效应诺贝尔奖巨磁阻效应是指当一些材料受到外部磁场的作用时，其电阻会发生明显的变化。
这种现象最早被发现于1988年，迅速引起了科学界的广泛关注。
由于其重要性和广泛的应用前景，巨磁阻效应在2007年荣获诺贝尔物理学奖。
一、巨磁阻效应的原理巨磁阻效应的基本原理可归结为磁导率变化引起的电阻率变化。
在普通的金属导体中，电子输运主要受到热散射的影响，而在巨磁阻效应材料中，磁散射起主导作用，因此材料的电阻会随着磁场的变化而改变。
二、巨磁阻效应的应用巨磁阻效应的发现为磁存储技术提供了重要的突破口。
传统的硬盘驱动器使用的是磁电传感器，其灵敏度和分辨率有限。
而巨磁阻效应材料制成的传感器则具有更高的精确度和灵敏度，可以使磁存储设备更加可靠和高效。
此外，巨磁阻效应还广泛应用于医学成像、磁性传感器、磁流体阀和数据传输等领域。
通过利用巨磁阻效应，可以制造出更小、更快、更强大的设备，为科技和工程领域带来了巨大的进步。
三、巨磁阻效应的材料目前，已发现的巨磁阻效应材料主要包括铁磁金属和磁隧穿结构。
铁磁金属具有良好的磁导率和磁阻率变化，因此在巨磁阻效应的研究中扮演着重要角色。
而磁隧穿结构由两层铁磁金属之间的绝缘层构成，其电阻对磁场变化极为敏感，具有更高的磁阻率变化。
四、未来展望随着科技的不断发展，巨磁阻效应的应用前景将更加广阔。
人们期待通过巨磁阻效应材料的研究和改进，实现更高容量、更便携、更高速的磁存储设备。
另外，巨磁阻效应在传感器领域也有着巨大的潜力，可以应用于机器人、智能家居和自动驾驶等领域，为人类生活带来更多便利和创新。
总之，巨磁阻效应作为一项重要而又有潜力的科技成果，获得了诺贝尔物理学奖的认可和肯定。
这一发现为磁存储和磁传感技术带来了重要突破，将在未来继续为科技和工程领域的发展做出重要贡献。
巨磁阻效应
巨磁阻效应发展的奠基人
法国科学家阿尔贝· 费尔和德国科学家彼得· 格林贝格尔 因1988年先后各自独立发现“巨磁电阻”效应而共同获得2007 年诺贝尔物理学奖。
阿尔贝· 费尔
彼得· 格林贝格尔
三、巨磁阻效应的应用
巨磁阻效应自从被发现以来就被用于开发研制使 硬磁盘的体积更小和更灵敏的数据读出头。这使得存 储单字节数据所需的磁性材料尺寸大为减少，从而使 得磁盘的存储能力得到大幅度的提高。
硬磁盘存储器的结构
磁记录原理和记录方式
• 磁记录中的“位”和二进制信息中的“位 ”大多数情况下都是对应的：大多数情况 下磁场方向代表“0”，而它的反向磁场代表 “1”，这是一种最容易理解的信号调制方式 ，是很可靠的一种理论理解，可以在理论 分析的时候使用。
原理图
磁记录方式 写入数据
写线圈 I 铁芯 磁通 写线圈 I
二、效应发现
早在1988年，费尔和格林贝格尔就各自 独立发现了这一特殊现象：有些磁性材料在 非常弱小的磁性变化下就能导致发生非常显 著的电阻变化。那时，法国的费尔在铁、铬 相间的多层膜电阻中发现，微弱的磁场变化 可以导致电阻大小的急剧变化，其变化的幅 度比通常高十几倍，他把这种效应命名为巨 磁阻效应。
二、请利用巨磁阻材料，设计一个可以实现“通” 、和“断”的装置，并分析该装置可能的一些应用
。
•
“通”和”断“在电脑磁盘读取数据中的设计 图
谢谢大家！
组长：张羲 组员：赵玉平，陈烜，张超，张荣贵，李若 恒，叶顺。
巨磁阻效应及其应用
一、什么是巨磁阻效应？
平行磁化方向(低阻态)
相反磁化方向(高阻态)
巨磁阻效应是指当铁磁材料和非磁性金属层交替组合成的材料在
足够强的磁场中时,电阻突然巨幅下降的一种现象。如果相邻材料中的 磁化方向平行的时候，电阻会变得很低；而当磁化方向相反的时候电 阻则会变得很大。电阻值的这种变化是由于不同自旋的电子在单层磁 化材料中的散射性质不同而造成的。
巨磁电阻效应及其应用
巨磁电阻效应及其应用巨磁电阻效应（GMR）是指一种材料在外加磁场作用下，其电导率发生改变，从而导致电阻率发生变化的现象。
这一现象最早是在20世纪50年代由Alfred G. Yelon等人在垂直于金属层面的磁场作用下观察到的。
但直到1988年，Prinz等人才发现了铁磁性薄膜间的GMR现象，这也使得GMR效应引起了科学家们的广泛兴趣。
GMR效应在接下来的几年里得到了深入研究，被发现可以用于高密度数据存储和无线通讯等多种应用中。
GMR效应可以由一系列不同的物理机制所产生。
其中，最为常见的是自旋環境杂化（SEH）和直接交换耦合（DEC）。
在SEH机制下，电流通过一条薄膜时会造成电子的自旋极化，这个自旋极化可以将与之相邻的薄膜中的自旋磁矩引起旋转，导致自旋的损失。
因此，在自旋磁矩方向相同的情况下，电阻率会较小，而在自旋反向的情况下，电阻率会较大。
在DEC机制下，自旋子交换能会通过金属层之间的电场作用而引起自旋磁矩的反向。
这也可以导致GMR效应的体现，但其具体机理仍有待深入探究。
GMR效应在很多领域都具有重要的应用。
其中最为广泛的是在数据存储中的应用。
磁头读取硬盘上的数据时，通过读取与保存数据时的自旋方向差异来区分不同的数据信息。
而GMR头比传统头更加灵敏，因此能够更准确地读取数据，同时也能够提高数据存储的密度。
此外，GMR效应还可以应用于磁性传感器中。
例如，GMR平面传感器可以精确地测量磁场的强度和方向，因此被广泛应用于导航、探矿以及科学实验中。
此外，GMR还可以应用于生物医学领域中的诊断和治疗。
比如在生命科学中，GMR传感器可以用于检测药物和蛋白质的相互作用，在诊断和治疗中也具有潜在的应用价值。
总之，GMR效应是一种基于材料电导率随磁场变化的现象。
其重要的应用领域包括数据存储、磁性传感器以及生物医学等领域。
随着技术的进步和理解的不断深入，GMR效应将有更多广阔的应用前景。
巨磁电阻效应及应用的原理
巨磁电阻效应及应用的原理巨磁电阻效应的定义巨磁电阻效应是指当外加磁场发生变化时，材料的电阻发生改变的现象。
这种现象的发现和研究引发了巨磁电阻效应的探索和应用。
巨磁电阻效应的原理巨磁电阻效应是由磁性材料自旋极化和电子传输的相互作用引起的。
这种效应主要依赖于磁性材料中的自旋极化态以及电子的传输方式。
当磁场施加在磁性材料上时，磁场与材料中的自旋相互作用会引起自旋的重新排列。
自旋的重新排列会导致电子在材料中的传输行为发生变化，从而影响材料的电阻。
这种自旋排列的重新配置会引起电子的散射和反射，从而影响电子的传输路径和速度。
巨磁电阻效应的应用巨磁电阻效应的发现和研究为许多实际应用提供了可能。
以下是巨磁电阻效应的一些主要应用：1.磁存储器：巨磁电阻效应被广泛应用于磁存储器中，可用于读取和写入数据。
磁存储器可以储存大量的数据，而且巨磁电阻效应能够实现快速、高密度的读写操作。
2.磁传感器：巨磁电阻效应广泛应用于磁传感器中，用于检测磁场的变化。
磁传感器可以用于地理导航系统、磁共振成像仪、汽车导航系统等。
3.磁阻变传感器：巨磁电阻效应还可应用于磁阻变传感器中，用于检测物体的位置、位移和旋转角度。
磁阻变传感器可以应用于汽车制动系统、手持设备的姿态感知等领域。
4.磁阻随机存取存储器（MRAM）：巨磁电阻效应在磁阻随机存取存储器中的应用有很大潜力。
MRAM具有非易失性、低功耗、高速度和高密度等优点。
5.磁阻式角度传感器：巨磁电阻效应还可以应用于磁阻式角度传感器中，用于检测物体的角度变化。
磁阻式角度传感器可以应用于机械臂、机器人和汽车的转向系统等。
巨磁电阻效应的应用范围还在不断扩大，随着磁性材料和电子技术的进一步发展，巨磁电阻效应的新应用也在不断涌现。
总结巨磁电阻效应是材料的电阻在外加磁场变化时发生改变的现象，其实现需要磁性材料的自旋极化与电子传输的相互作用。
巨磁电阻效应的应用广泛，包括磁存储器、磁传感器、磁阻变传感器、磁阻随机存取存储器和磁阻式角度传感器等。
巨磁电阻效应
巨磁电阻效应巨磁电阻效应是一种材料的特殊电学性质，它在磁场的作用下，导致材料电阻发生变化。
这种效应最早于1857年被法国物理学家埃米尔·埃德蒙·皮卡尔发现，并在20世纪80年代得到了进一步的研究和应用。
一、巨磁电阻效应的原理巨磁电阻效应的原理主要基于磁电阻效应和自旋极化效应。
当电流通过材料时，自由电子会受到周围磁场的影响而发生偏转。
当磁场垂直于电流方向时，自由电子的自旋方向和运动方向会发生关联，这也被称为自旋阻尼。
在自旋阻尼的作用下，自由电子的速度和自旋方向会发生变化，导致电子在材料中碰到来自其他自由电子的阻力。
这种阻力会导致材料电阻的增加，从而出现巨磁电阻效应。
二、巨磁电阻效应的应用1. 磁存储技术巨磁电阻效应被广泛应用于磁存储器中，例如硬盘驱动器和磁存储芯片。
在磁存储器中，巨磁电阻效应可以使得读取电路能够更加准确地检测到磁场的变化，从而实现数据的读取和写入。
2. 磁传感器由于巨磁电阻效应的敏感性和可控性，它在磁传感器领域得到了广泛的应用。
磁传感器利用巨磁电阻效应可以测量磁场的强度和方向，广泛应用于导航、车辆安全和医疗设备等领域。
3. 电子设备巨磁电阻效应还被应用于电子设备中，例如磁传感器、扬声器和微波器件等。
这些设备利用巨磁电阻效应可以实现电阻的调节和信号的处理。
三、巨磁电阻效应的优势和展望与传统电阻相比，巨磁电阻效应有以下几个优势：1. 效应大：巨磁电阻效应的变化幅度可达到几十倍甚至上百倍。
2. 快速响应：巨磁电阻效应的响应速度可以达到纳秒级别。
3. 高稳定性：巨磁电阻效应是一种内禀的性质，不受温度和时间的影响。
随着科技的不断进步和应用场景的拓宽，巨磁电阻效应在各个领域都有很大的发展潜力。
未来，随着材料科学和纳米技术的进一步发展，相信巨磁电阻效应将有更加广泛的应用，为人们的生活带来更多便利和创新。
巨磁电阻的原理的作用
巨磁电阻的原理的作用巨磁电阻（Giant Magnetoresistance，GMR）是一种利用磁电阻效应来实现电阻变化的新型材料。
它是由物理学家A. Fert和P. Grunberg于1988年独立发现的，并于2007年因此获得了诺贝尔物理学奖。
巨磁电阻的原理主要基于两种不同的磁性材料层之间的自旋极化效应和电子面积散射的相互作用。
自旋是电子的一种内禀自由度，它类似于电子围绕核自旋的自旋成对，但自旋只有两个可能的方向：向上和向下。
巨磁电阻由两个层组成，一个为磁性层，另一个为非磁性层。
这两个层之间存在一种称为自旋探测层的薄层，用于检测磁场的变化。
当磁场的方向与自旋探测层内的自旋极化方向夹角发生变化时，会导致电阻值的改变。
这种磁场引起的电阻变化称为磁电阻效应。
巨磁电阻的作用主要表现在以下几个方面：1. 磁存储器：巨磁电阻可以被应用于磁存储器中，例如硬盘驱动器和磁带。
在数据读取和写入过程中，磁场的变化可以通过巨磁电阻的变化来解析和传输。
这种巨磁电阻效应使得磁存储器在存储密度、读取速度和稳定性方面有了显著提升。
2. 传感器：巨磁电阻被广泛应用于磁传感器中，例如指南针、磁敏电阻(MR)传感器和地震传感器等。
这些传感器通过检测磁场的变化来测量物理量，如位置、方向和振动等。
巨磁电阻具有高灵敏度和线性响应的优势，使得传感器的性能得到了大幅提升。
3. 电子设备：巨磁电阻的高灵敏度和可调性使其被应用于电子设备中，如磁传感器芯片、磁性写头和磁性随机存储器等。
这些应用领域中，巨磁电阻的优势在于其低功耗、小体积、高工作速度和长寿命等特点。
4. 生物医学：巨磁电阻也被应用于生物医学领域，如磁共振成像（MRI）和生物传感器等。
在MRI中，巨磁电阻可用于探测磁场的变化以图像化内部结构。
生物传感器方面，利用巨磁电阻可以实现对生物体内生物分子的检测和诊断，具有高灵敏度和快速响应的特点。
总之，巨磁电阻的原理通过利用磁电阻效应实现了电阻的变化，将其应用于磁存储器、传感器、电子设备和生物医学等领域。
巨磁电阻效应的原理及应用
巨磁电阻效应的原理及应用1. 巨磁电阻效应的介绍巨磁电阻效应（Giant Magnetoresistance，GMR）是一种描述材料电阻随外加磁场变化的现象。
GMR的发现被认为是短距离存储技术的突破，对磁敏感材料和磁传感器的发展具有重要意义。
2. 巨磁电阻效应的原理巨磁电阻效应的产生与磁性多层膜结构中存在的顺磁性层和铁磁性层之间的相互作用有关。
当外加磁场改变时，磁性多层膜中的磁性层会发生磁矩的重排和旋转，从而导致电子的自旋定向与电子传输方向的关系发生变化。
这种变化会导致电阻的变化，即巨磁电阻效应的产生。
3. 巨磁电阻效应的应用巨磁电阻效应的应用非常广泛，主要包括以下几个方面：3.1 磁存储器巨磁电阻效应在磁存储领域发挥着重要作用。
由于巨磁电阻效应的出现，磁存储器的读写速度得到了显著提高。
传统磁存储器需要通过读写头的接触来读取数据，而采用巨磁电阻效应材料制成的磁存储器只需通过测量电阻值的变化来完成数据读取，大大提高了读取速度和数据存取密度。
3.2 磁传感器巨磁电阻效应材料常常被用于制作磁传感器。
巨磁电阻效应材料的电阻值随外加磁场的变化而变化，因此可以利用巨磁电阻效应材料制成的传感器来测量磁场的强度和方向。
磁传感器在航空航天、交通运输、医疗设备等领域中得到了广泛应用。
3.3 磁电阻随机存取存储器（MRAM）巨磁电阻效应也被应用于磁电阻随机存取存储器（Magnetoresistive Random Access Memory，MRAM）的制造。
MRAM是一种新型的非易失性存储器，兼具闪存和DRAM的优点。
相比传统存储器技术，MRAM具有读取速度快、功耗低、抗辐射等优势。
3.4 理论研究与材料改进巨磁电阻效应的研究也对材料科学领域有着重要意义。
科学家们通过对巨磁电阻效应的原理和机制的研究，不断改进巨磁电阻材料的性能和稳定性，以实现更高的电阻变化率和更佳的传感特性。
4. 结论巨磁电阻效应作为一种重要的磁电效应，具有广泛的应用前景。
巨磁电阻表明在不同的磁场方向中电阻随之改变的一类效应
巨磁电阻表明在不同的磁场方向中电阻随之改变的一类效应巨磁电阻（giant magnetoresistance，简称GMR）效应是一种发现于1988年的物理现象，它揭示了磁场对材料电阻的巨大影响。
GMR效应在许多领域具有重要应用，尤其在信息存储技术方面，为硬盘驱动器和磁存储器的发展做出了巨大贡献。
本文将介绍巨磁电阻效应的原理、应用以及未来的发展趋势。
一、巨磁电阻效应原理巨磁电阻效应的基本原理是由两个或多个磁性层夹着一个非磁性层构成的多层薄膜结构。
这些磁性层可以是铁、镍、钴等材料，而非磁性层通常是铜或铬。
当这个多层薄膜结构处于一个磁场中时，磁性层的磁矩会在外力的作用下重新排列。
这个过程会导致电子在磁性层之间发生散射，从而影响到整个结构的电阻。
当磁场与多层薄膜结构的磁矩平行排列时，电子在磁性层之间的散射最小，电阻值较小。
而当磁场与磁矩反平行排列时，电子在磁性层之间的散射最大，电阻值较大。
通过测量不同磁场下的电阻值，可以得到巨磁电阻效应。
这一效应的特点是，当磁场方向发生变化时，电阻随之改变。
二、巨磁电阻效应的应用1. 磁存储器巨磁电阻效应在磁存储器领域有着广泛的应用。
传统的硬盘驱动器中，磁头通过感应磁性材料的磁场变化来读取和写入数据。
而巨磁电阻效应可以提供更高的读取灵敏度和更大的磁场响应范围，从而提高了数据的读取速度和存储密度。
2. 磁传感器巨磁电阻效应还可以用于制造高灵敏度的磁传感器。
这种传感器可广泛应用于磁场测量、位置检测、磁导航等领域。
相比传统的磁传感器，基于巨磁电阻效应的磁传感器具有更高的灵敏度和更快的响应速度。
3. 磁阻随机存储器磁阻随机存储器（magnetic random-access memory，简称MRAM）是一种新兴的存储器技术。
它基于巨磁电阻效应来存储数据，具有非易失性、快速读写、高密度等优点。
相比传统存储器技术，MRAM能够提供更高的数据存储密度和更低的功耗。
三、巨磁电阻效应的发展趋势巨磁电阻效应的研究仍在不断深入，未来有以下几个发展趋势：1. 新的材料和结构：研究人员正在寻求新的材料和结构，以增强巨磁电阻效应。
6 巨磁电阻效应及应用
巨磁电阻效应及应用一． 实验目的理解多层膜巨磁电阻（Giant Magneto Resistance —GMR ）效应的原理，通过实验了解几种GMR 传感器的结构、特性及应用领域。
二． 实验内容1.GMR 模拟传感器的磁电转换特性测量改变螺线管励磁电流，记录传感器的输出模拟电压。
螺线管电流范围-100mA~100mA 。
由公式nI B 0μ=（n 为线圈密度，I 为流经线圈的电流强度，m H /10470-⨯=πμ）计算出磁感应强度B ，以B 为横坐标，电压表读数为纵坐标做出磁电转换特性曲线。
2.GMR 磁阻特性测量改变螺线管励磁电流，记录巨磁阻的输出电流。
螺线管电流范围-100mA~100mA （正负电流的切换需手动改变导线连接）。
根据欧姆定律计算巨磁阻的电阻，以磁感应强度B 为横坐标，磁阻为纵坐标做出磁阻特性曲线。
3.GMR 开关（数字）传感器的磁电转换特性曲线测量改变螺线管励磁电流，记录传感器的输出开关电压。
螺线管电流在-50mA~50mA 。
以磁感应强度B 为横坐标，电压读数为纵坐标做出开关传感器的磁电转换特性曲线。
4.用GMR 模拟传感器测量电流将待测电流设为0，改变偏置磁场，使得巨磁阻输出电压最大，记录此值。
保持该偏置磁场，改变待测电流，每隔50mA 记录一次巨磁阻的输出电压。
其中，待测电流变换范围-300mA~300mA 。
改变偏置磁场，重复测量3组数据。
以电流读数为横坐标，电压表读数为纵坐标作图，分别作出4条曲线。
5.GMR 梯度传感器的特性及应用逆时针慢慢转动齿轮，当输出电压为0时记录起始角度，以后每转3度记录一次角度与电压表的读数。
转动48度齿轮转过2齿，输出电压变化2个周期。
以齿轮实际转过的度数为横坐标，电压表的度数为纵向坐标作图。
6.磁记录与读出读写模块启用前，同时按下“0/1转换”和“写确认”按键约2秒，将读写组件初始化。
将此卡有刻度区域的一面朝前，沿着箭头标识的方向插入划槽，按需要切换写“0”或写“1”，按住“写确认”按键不放，缓慢移动磁卡，根据磁卡上的刻度区域写入。
巨磁阻效应的原理及应用
巨磁阻效应的原理及应用1. 引言巨磁阻效应（Giant Magneto Resistance，简称GMR）是一种材料特性，是指在外加磁场下，材料电阻发生大幅度变化的现象。
由于其在信息存储、传感器等领域具有广泛的应用，因此对其原理及应用进行深入研究和了解具有重要意义。
2. 巨磁阻效应的原理巨磁阻效应源于磁性多层结构材料中的自旋阻尼效应和磁性交换效应。
当多层结构材料中的两个磁性层之间被非磁性层隔开时，自旋极化电流通过这些层会引起阻尼之间的传递，导致电阻发生变化。
巨磁阻效应的原理可以用以下几点进行解释：•磁性多层结构：采用多层薄膜结构，其中包含不同磁性层和非磁性层。
•自旋极化电流：施加自旋极化电流时，电子的自旋会对电子传输产生影响。
•自旋阻尼效应：自旋极化电流通过磁性层时，会与该层磁矩发生相互作用，引起自旋的阻尼。
•磁性交换效应：自旋极化电流引起的自旋阻尼会与相邻磁性层之间的磁性交换作用产生耦合，导致电阻变化。
3. 巨磁阻效应的应用3.1 磁存储器巨磁阻效应在磁存储器中有广泛应用。
磁存储器利用外加磁场的变化，改变磁性多层结构材料中的电阻，从而存储和读取信息。
巨磁阻效应的高灵敏度和可控性，使得磁存储器具有更高的容量和更快的速度。
3.2 磁传感器巨磁阻效应也可以应用于磁传感器中。
磁传感器利用材料的电阻变化来感应磁场的变化。
巨磁阻传感器具有高灵敏度、宽工作范围和低功耗的特点，广泛应用于磁测量、地磁导航和磁生物学等领域。
3.3 磁电阻头巨磁阻效应还可以用于磁电阻头的制造。
磁电阻头是读取硬盘驱动器中存储信息的装置，利用材料电阻的变化来感知磁场中的数据。
巨磁阻效应的高灵敏度和稳定性，使得其在磁电阻头中有广泛的应用。
3.4 其他应用领域除了上述应用领域，巨磁阻效应还可应用于磁生物学、磁传导等领域。
例如，巨磁阻效应可以用于生物传感器中，实现对生物磁场的检测和分析。
此外，巨磁阻效应还可以用于磁传导器件中，实现磁传导的控制和调节。
巨磁电阻效应及其应用实验报告
巨磁电阻效应及其应用实验报告巨磁电阻效应（Giant Magneto-Resistance, GMR）是一种在金属中观察到的电阻变化现象，由于它的优异特性，使得它在信息技术领域有着广泛的应用。
本实验旨在通过实验观察巨磁电阻效应，并探索其在磁存储器领域的应用。
1.实验原理2.实验器材和实验步骤实验器材:-差分放大器-稳压电源-多层膜样品-外加磁场产生器-数字万用表实验步骤:1.将多层膜样品连接到差分放大器的输入端，并将输出端连接到数字万用表。
2.连接稳压电源，并将多层膜样品置于外加磁场产生器中。
3.通过调节外加磁场的大小和方向，观察并记录差分放大器输出的电压值。
4.改变外加磁场的方向，再次观察并记录差分放大器输出的电压值。
5.重复步骤3和4，直到获得一系列不同磁场方向下的电压值。
3.实验结果和分析通过实验记录的数据，我们可以绘制出不同磁场方向下的电压-磁场曲线图。
该曲线图显示了巨磁电阻效应的存在，在磁场方向变化时，电压值也随之变化。
当磁场方向与多层膜样品的磁化方向一致时，电压值较小，而反之电压值较大。
4.应用领域巨磁电阻效应在磁存储器领域有着广泛的应用。
其中一个重要的应用是硬盘驱动器。
硬盘驱动器通过在磁头上应用磁场读取和写入信息到磁性盘片上。
巨磁电阻效应可以提高磁头的读取精度和灵敏度，从而提高硬盘驱动器的性能和存储容量。
此外，巨磁电阻效应还可以用于磁场传感器、磁记忆器等领域。
总结：本实验通过实验观察和记录，成功展示了巨磁电阻效应的存在，并探索了其在磁存储器领域的应用。
巨磁电阻效应的出现为信息技术领域带来了巨大的进步和发展。
随着对巨磁电阻效应的深入研究，相信它的应用将会越来越广泛，对信息技术的发展起到重要的推动作用。
巨磁阻效应的原理及应用
巨磁阻效应的原理及应用物质在一定磁场下电阻改变的现象，称为磁阻效应。
磁性金属和合金材料一般都有这种现象。
一般情况下，物质的电阻率在磁场中仅发生微小的变化，在某种条件下，电阻减小的幅度相当大，比通常情况下约高十余倍，称为巨磁阻效应（GMR ）。
要说这种效应的原理，不得不说一下电子轨道及自旋。
种角动量在原子物理学中，对于单电子原子（包括碱金属原子）处于一定的状态，有一定的能量、轨道角动量、自旋角动量和总角动量。
表征其性质的量子数是主量子数n 、角量子数l 、自旋量子数s ＝1／2，和总角动量量子数j 。
主量子数（n=1，2，3，4 …）会视电子与原子核间的距离（即半径座标r ）而定。
平均距离会随着n 增大，因此不同量子数的量子态会被说成属于不同的电子层。
角量子数（l=0，1 … n-1）（又称方位角量子数或轨道量子数）通过关系式来代表轨道角动量。
在化学中，这个量子数是非常重要的，因为它表明了一轨道的形状，并对化学键及键角有重大形响。
有些时候，不同角量子数的轨道有不同代号，l=0的轨道叫s 轨道，l=1的叫p 轨道，l=2的叫d 轨道，而l=3的则叫f 轨道。
磁量子数（ml= -l ，-l+1 … 0 … l-1，l ）代表特征值，。
这是轨道角动量沿某指定轴的射影。
从光谱学中所得的结果指出一个轨道最多可容纳两个电子。
然而两个电子绝不能拥有完全相同的量子态（泡利不相容原理），故也绝不能拥有同一组量子数。
所以为此特别提出一个假设来解决这问题，就是设存在一个有两个可能值的第四个量子数—自旋量子数。
这假设以后能被相对论性量子力学所解释。
“我们对过渡金属的电导率有了如下认识：电流由s 电子传递，其有效质量近乎于自由电子。
然而电阻则取决于电子从 s 带跃迁到 d 带的散射过程，因为跃迁几率与终态的态密度成正比，而局域性的 d 带在费米面上的态密度是很大的。
这就是过渡金属电阻率高的原因。
这种 s-d 散射率取决于 s 电子与 d 电子自旋的相对取向。
巨磁电阻效应及应用 实验内容与操作
巨磁电阻效应及应用 实验内容与操作一、GMR 模拟传感器的磁电转换特性测量在将GMR 构成传感器时，为了消除温度变化等环境因素对输出的影响，一般采用桥式结构，图10是某型号传感器的结构。
图10 GMR 模拟传感器结构图R 2R 1R 3 R 4输出－ 输入＋a 几何结构对于电桥结构，如果4个GMR 电阻对磁场的响应完全同步，就不会有信号输出。
图10中，将处在电桥对角位置的两个电阻R 3、R 4 覆盖一层高导磁率的材料如坡莫合金，以屏蔽外磁场对它们的影响，而R 1、R 2 阻值随外磁场改变。
设无外磁场时4个GMR 电阻的阻值均为R ，R 1、R 2 在外磁场作用下电阻减小ΔR ，简单分析表明，输出电压：UOUT = U IN ΔR/（2R-ΔR ） （2）屏蔽层同时设计为磁通聚集器，它的高导磁率将磁力线聚集在R 1、R 2电阻所在的空间,进一步提高了R 1、R 2 的磁灵敏度。
从图10的几何结构还可见，巨磁电阻被光刻成微米宽度迂回状的电阻条，以增大其电阻至k Ω数量级，使其在较小工作电流下得到合适的电压输出。
图11是某GMR 模拟传感器的磁电转换特性曲线。
图12是磁电转换特性的测量原理图。
图12 模拟传感器磁电转换特性实验原理图图11 GMR 模拟传感器的磁电转换特性 输出/V 磁感应强度/高斯 －30 －20 －10 0 10 20 30实验装置：巨磁阻实验仪，基本特性组件。
将GMR模拟传感器置于螺线管磁场中，功能切换按钮切换为“传感器测量”。
实验仪的4伏电压源接至基本特性组件“巨磁电阻供电”，恒流源接至“螺线管电流输入”，基本特性组件“模拟信号输出”接至实验仪电压表。
按表1数据，调节励磁电流，逐渐减小磁场强度，记录相应的输出电压于表格“减小磁场”列中。
由于恒流源本身不能提供负向电流，当电流减至0后，交换恒流输出接线的极性，使电流反向。
再次增大电流，此时流经螺线管的电流与磁感应强度的方向为负，从上到下记录相应的输出电压。
巨磁电阻效应及其应用(全)
巨磁电阻效应及其应用本实验介绍多层膜GMR效应的原理，并通过实验让学生了解GMR传感器的结构、特性及应用。
一、实验目的1. 了解GMR效应的原理。
2. 测量GMR的磁阻特性曲线。
3. 了解GMR模拟传感器的结构、特点，采用GMR传感器测量电流。
二、实验仪器巨磁阻实验测试仪基本特性组件电流测量组件三、实验原理1 GMR效应的原理根据导电的微观机理，电子在导电时并不是沿电场直线前进，而是不断和晶格中的原子产生碰撞（又称散射），每次散射后电子都会改变运动方向，总的运动是电场对电子的定向加速与这种无规散射运动的叠加。
称电子在两次散射之间走过的平均路程为平均自由程，电子散射几率小，则平均自由程长，电阻率低。
电阻定律R=ρl/S中，把电阻率ρ视为常数，与材料的几何尺度无关，这是忽略了边界效应。
当材料的几何尺度小到纳米量级，只有几个原子的厚度时（例如，铜原子的直径约为0.3nm），电子在边界上的散射几率大大增加，可以明显观察到厚度减小，电阻率增加的现象。
电子除携带电荷外，还具有自旋特性，自旋磁矩有平行或反平行于外磁场两种可能取向。
早在1936年，就有理论指出，在过渡金属中，自旋磁矩与材料的磁场方向平行的电子，所受散射几率远小于自旋磁矩与材料的磁场方向反平行的电子。
总电流是两类自旋电流之和;总电阻是两类自旋电流的并联电阻，这就是所谓的两电流模型。
在图1所示的多层膜结构中，无外磁场时，上下两层磁性材料是反平行（反铁磁）耦合的。
施加足够强的外磁场后，两层铁磁膜的方向都与外磁场方向一致，外磁场使两层铁磁膜从反平行耦合变成了平行耦合。
电流的方向在多数应用中是平行于膜面的。
有两类与自旋相关的散射对巨磁电阻效应有贡献。
其一，界面上的散射。
无外磁场时，上下两层铁磁膜的磁场方向相反，无论电子的初始自旋状态如何，从一层铁磁膜进入另一层铁磁膜时都面临状态改变（平行－反平行，或反平行－平行），电子在界面上的散射几率很大，对应于高电阻状态。
