图纸编号规则

关于图纸编号、图纸版号的编写规定

中国建筑科学研究院建筑设计院
建院设[2009]41号
签发人：马立东

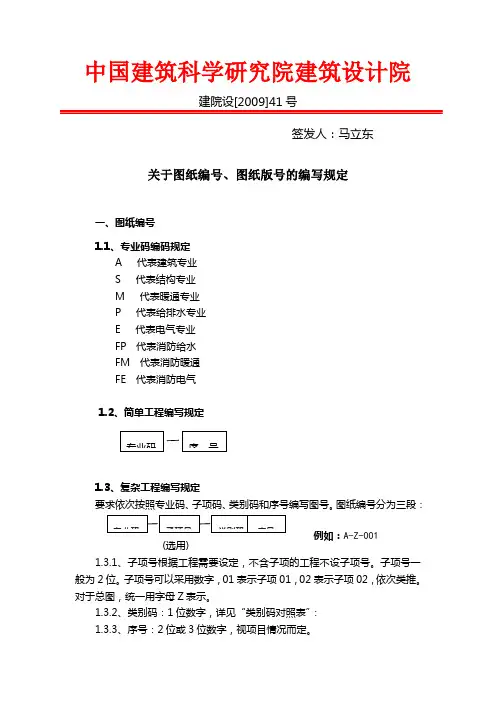

关于图纸编号、图纸版号的编写规定
一、图纸编号 1.1、专业码编码规定
A 代表建筑专业
S 代表结构专业 M 代表暖通专业 P 代表给排水专业 E 代表电气专业 FP 代表消防给水 FM 代表消防暖通 FE 代表消防电气
1.2、简单工程编写规定
1.3、复杂工程编写规定
要求依次按照专业码、子项码、类别码和序号编写图号。

图纸编号分为三段：
(选用)
1.3.1、子项号根据工程需要设定，不含子项的工程不设子项号。

子项号一般为2位。

子项号可以采用数字，01表示子项01，02表示子项02，依次类推。

对于总图，统一用字母Z 表示。

1.3.2、类别码：1位数字，详见“类别码对照表”： 1.3.3、序号：2位或3位数字，视项目情况而定。

例如：A-Z-001
类别码对照表
示例：
A-002 建筑专业设计总说明(不含子项)；
A-Z-001 建筑专业总图子项区域位置图；
P-01-101 给排水专业01子项系统图01号。

注：如遇特殊工程，以上编码规则不能实现，图纸编号可由项目设总根据情况另行确定，并将编码规则报送技术管理室备案。

二、图纸版号规则
2.1、图纸版号：
首次出图图纸版号为“0”（阿拉伯数字零）。

在此之后出改版图时，图纸版号从“A”开始向后顺延。

出图日期随版号的变动而相应变动。

对图纸的每次改版都应在改版记录栏中进行相应描述。

图纸编码及管理制度

图纸编码及管理制度第一章总则第一条为了规范图纸编码及管理工作，提高工程施工效率，保证工程质量，制订本制度。

第二条本制度适用于所有涉及图纸编码及管理的工程项目，适用范围包括设计、施工、监理等各个环节。

第三条图纸编码及管理应遵循合理性、规范性、实用性和完备性的原则，确保图纸信息的准确性和一致性。

第四条各项目部门应根据工程实际情况，结合本制度制定相应的操作规程，并严格执行。

第五条图纸编码及管理工作应由专人负责，确保图纸的准确性和保密性。

第二章图纸编码第六条图纸编码是根据工程项目的实际需求对图纸进行编号管理的过程。

第七条图纸编码应遵循“工程代号+年份+编码”的原则，确保图纸编码的唯一性和规范性。

第八条图纸编码的规则包括以下几个方面：（一）工程代号：由工程项目的类型、地点、项目名称等信息组成，用于区分不同的工程项目。

（二）年份：表示图纸编码的年份，以便对图纸进行分类和管理。

（三）编码：根据工程建设的不同阶段、不同专业等信息对图纸进行分类编号。

第九条图纸编码应在图纸制作阶段确定，由专人负责统一管理，确保图纸编码的正确性和有效性。

第十条图纸编码应根据项目的实际情况进行调整，确保图纸信息的及时更新和管理。

第三章图纸管理第十一条图纸管理是指对图纸进行收集、整理、存档、传递等管理活动的过程。

第十二条图纸管理应遵循“一图一档、分类存档、保密存储、定期更新”的原则，确保图纸信息的安全性和可靠性。

第十三条各项目部门应制定相应的图纸管理规程，明确图纸管理人员的职责和权限，实行专人管理。

第十四条图纸管理包括以下几个方面：（一）图纸收集：在图纸制作阶段对图纸进行收集整理，并按照编码进行分类存放。

（二）图纸传递：确保图纸信息的传递顺畅，及时传达给相关部门或人员。

（三）图纸存档：对图纸进行规范存放，确保图纸信息的安全性和完整性。

（四）图纸更新：定期对图纸进行检查和更新，确保图纸信息的及时更新和管理。

第十五条图纸管理应定期开展检查和评估工作，确保图纸管理工作的有效性和规范性。

图纸编号规则文件号：ZH/QE-C06-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。

二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。

3、通用件的编号可采用被通用件的图纸编号。

4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。

5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。

6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。

技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。

相关部门负责设计变更的申请与确认,并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。

五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。

图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。

产品类别代码见表1。

表1产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。

图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。

（图纸版本号体现在标题栏内）电气图纸编号示例：ZH15001GY-01-01图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号2、结构图纸编号规则结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。

图纸编号规则

图纸编号规则文件号：ZH/QE-C06-012015-3-26 发布2015-3-26 实施版本：A/0受控:编制：日期:审核：日期:批准：日期:文件修订记录、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。

二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。

3、通用件的编号可采用被通用件的图纸编号。

4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。

6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。

技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。

相关部门负责设计变更的申请与确认，并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。

五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。

图纸编号区位及含义图纸分类含产品合同记录编号（《技术部工作流程记录表》编号）和图纸年份。

产品类别代码见表1。

1产品类别代码表图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开，编号从01开始，依次顺延。

图纸的初始版本号为A,第一次改动，其版本号为B,第二次改动版本号为C,依次顺延。

（图纸版本号体现在标题栏内）电气图纸编号示例：图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。

图纸编号管理制度

图纸编号管理制度一、总则为规范图纸编号的管理，提高图纸管理效率，保障项目建设质量，特制定本制度。

二、适用范围本制度适用于公司内所有项目的图纸编号管理工作。

三、图纸编号的原则1、唯一性原则：每份图纸应有唯一的编号，不得重复。

2、规范性原则：图纸编号应符合公司规定的格式和规范。

3、一致性原则：同一项目内的图纸编号应保持一致。

四、图纸编号管理责任1、工程部门负责图纸的编制、审批和管理工作。

2、项目经理负责对项目内图纸编号的监督和检查。

3、公司管理部门负责制定和修订相关的图纸编号管理制度。

五、图纸编号的编制规范1、图纸编号由字母和数字组成，例如：TD001、TD002等。

2、字母部分代表项目名称，如“TD”代表某个项目的图纸。

3、数字部分代表图纸的顺序，按照编制顺序递增。

4、图纸编号应在图纸上清晰标注，不得模糊不清。

5、新建项目的图纸编号应从001开始，后续顺序递增。

六、图纸编号管理流程1、图纸编制：工程部门根据项目需求编制图纸，并填写编号。

2、审批签发：项目经理审查图纸并签发，确认编号正确。

3、备案存档：公司管理部门将图纸编号记录并存档，备查。

4、使用管理：工程部门使用图纸时应核对编号是否正确。

5、变更管理：如有图纸变更，应及时调整图纸编号。

七、图纸编号管理制度的执行1、所有项目部门应遵守本制度，并严格执行图纸编号管理规定。

2、如有违反本制度的行为，将进行相应的处理，严肃负责。

3、在实际应用中如有需要修改的地方，应及时向管理部门提出，经批准后方可执行。

八、附则本制度经公司领导小组审定，并于XX年XX月XX日正式执行。

以上为图纸编号管理制度的详细内容，希望各部门遵守执行，确保项目的顺利进行和质量保障。

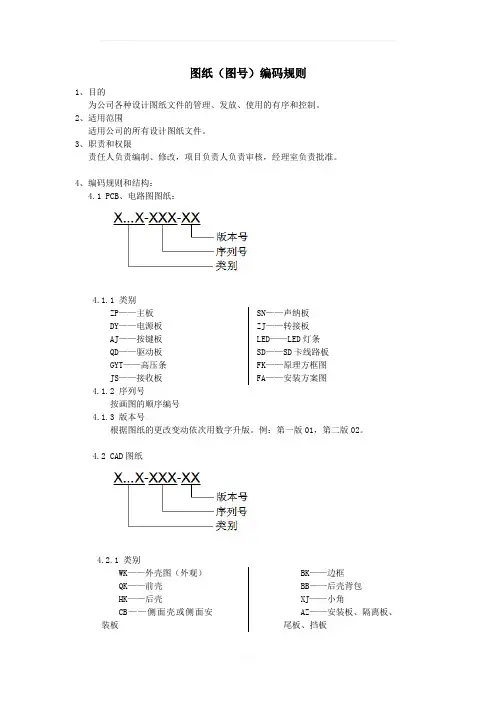

图纸(图号)编码规则

图纸（图号）编码规则1、目的为公司各种设计图纸文件的管理、发放、使用的有序和控制。

2、适用范围适用公司的所有设计图纸文件。

3、职责和权限责任人负责编制、修改，项目负责人负责审核，经理室负责批准。

4、编码规则和结构：4.1 PCB、电路图图纸：4.1.1 类别ZP——主板DY——电源板AJ——按键板QD——驱动板GYT——高压条 JS——接收板SN——声纳板ZJ——转接板LED——LED灯条SD——SD卡线路板FK——原理方框图FA——安装方案图4.1.2 序列号按画图的顺序编号4.1.3 版本号根据图纸的更改变动依次用数字升版。

例：第一版01，第二版02。

4.2 CAD图纸4.2.1 类别WK——外壳图（外观）QK——前壳HK——后壳CB——侧面壳或侧面安装板BK——边框BB——后壳背包XJ——小角AZ——安装板、隔离板、尾板、挡板DZ——底座、支架 AJP——按键皮BL——玻璃PM——泡沫ZX——纸箱XL——纸箱丝印NH——内盒、内垫、隔板MJ——模具、治具、夹具BQ——标签、标贴、铭牌、保修卡、合格证DX——导线FS——防水圈YP——压片SR——耳朵螺母OT——其它（除以上列的以外的）4.2.2 序列号按画图的顺序编号。

4.2.3 版本号根据图纸的更改变动依次用数字升版。

例：第一版01，第二版02。

5、相关文件《技术文件管理规定》6、质量记录《文件管理单》《文件发放/回收记录》Welcome To Download !!!欢迎您的下载，资料仅供参考！。

图样代号编制规则

图样代号编制规则1、图号编制可采用下列字符0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线2、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

（1）采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

（2）同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

（3）同一CAD文件作用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

（4）通用件的编号应参照JB/T5054.8或按企业标准规定。

（5）借用件的编号应采用被借用件的代号。

3、机械零件图样代号编制规则零件图样代号规则：“机器代号－机器系列区分代号－零件编号－附加编号－改进号”以自动磨机为例：ZDMJ —20T —1010 —01 — A自动磨机—20头—编号1010 —附加号01 —第一次重大改进3.1机器代号机器名称代号机器名称代号全自动花岗岩条板抛光机ZDMJ 双锁紧桥式切石机HSGJ-1600线外线桥式切石机DNWQ 液压锁紧柱式切石机DZQ-1600桥式中切机HSQ-1200 龙门切石机HSQ-3500单刀横切机DDHQ 手摇切边机HSQB烧花机SHJ 矿山荒料双刀切石机HSKS仿型柱座柱帽切机HSZM-2500 电脑仿型线条机DNFX异形磨边机HSMB-3800 手扶磨光机HSM-260A磨台HSM-260B 工地轻便切机HSQC-IO（暂留）（暂留）（暂留）（暂留）（暂留）（暂留）注：1、以上代号为已使用的代号，继续沿用，不再进行修改。

2、本规则正式实施后，机器的代号均由4位拉丁字母组成，并且不能以上述代号重复。

3、每种新机器研发成功后，都应该将代号补充到上表内。

4、暂留空不够时，可附表。

附表文件编号：5.1.2.2顺序号（1）顺序号由1位阿拉伯数字组成。

（2）以自然数1、2、3……递增。

5.1.3零件号（1）零件号由2位阿拉伯数字组成。

（2）以01、02、03……递增。

图纸图号编号规则

图纸图号编号规则引言在工程设计和制造领域，图纸是沟通设计意图、传递工作信息的重要工具。

为了保证图纸的管理和使用的高效性，通常会采用图纸图号编号规则来给每个图纸进行唯一标识和分类。

本文将介绍图纸图号编号规则的基本概念和常见的编制方法。

图纸图号编号规则的目的图纸图号编号规则的主要目的是管理图纸并保证其易于查找和使用。

通过统一的图号编号规则，可以实现以下几个方面的管理目标： - 确保每个图纸有唯一的标识，避免图纸混淆或丢失； - 方便查找和检索图纸； - 实现对图纸的分类和归档。

图纸图号编号规则的基本要素图纸图号编号规则由以下几个基本要素组成：1. 项目代码：项目代码是用于区分不同项目的标识，通常由项目名称的首字母组合而成。

例如，一个名为“ABC工程”的项目可以用“ABC”作为项目代码。

2. 子系统代码：子系统代码是用于区分不同子系统的标识，通常由子系统名称的首字母组合而成。

例如，一个包括机械、电气和控制三个子系统的项目，可以分别使用“M”、“E”和“C”作为子系统代码。

3. 图纸类型代码：图纸类型代码是用于区分不同图纸类型的标识，通常由图纸类型名称的首字母组合而成。

例如，机械图纸可以用“M”表示，电气图纸可以用“E”表示。

4. 序号：序号是用于标识同一类型图纸中的不同版本或不同分部的标识，是图纸图号的最后一部分。

通常使用数字进行标识，例如“001”、“002”等。

图纸图号编号规则的示例以一个名为“ABC工程”的项目为例，假设其中包含机械、电气和控制三个子系统，并且每个子系统都有不同类型的图纸，可以采用如下图纸图号编号规则： - 项目代码：ABC - 机械子系统：M - 电气子系统：E - 控制子系统：C - 机械图纸：M - 电气图纸：E - 控制图纸：C - 序号：001、002、003…根据上述规则，不同类型的图纸图号可以表示如下： - 机械图纸：ABC-M-M-001、ABC-M-M-002… - 电气图纸：ABC-E-E-001、ABC-E-E-002… - 控制图纸：ABC-C-C-001、ABC-C-C-002…图纸图号编号规则的管理实践在实际的项目管理中，为了更好地管理和使用图纸，可以采用以下的管理实践： 1. 使用项目管理软件或文档管理系统进行图纸的分类、归档和查找； 2. 设立专门负责图纸管理的岗位或团队，并规定图纸的审批和发布流程； 3. 进行定期的图纸检查和校对，确保图纸的有效性和正确性； 4. 定期更新和优化图纸图号编号规则，使其适应项目的发展和变化。

常用图纸编号规则及图纸要求

常用图纸编号规则及图纸要求一、图纸编号规则简介：——说明：1、产品类型：由产品名称的几个主要字母组成；2、产品型号：由产品的主要特征参数+产品型号区分码（A 、B 、C.......Z ）组成；例：“20”其后面没有区分码表示基本型，“20A ”表示A 型；3、一级装配件：总机装配下的第一级子装配件，可编范围“01.....99”；例：“CNFSQH20-010000-0000”表示总机装配下的第一个子装配件；4、二级装配件：一级装配件下的子装配件，可编范围“1.....9”；例：“CNFSQH20-011000-0000”表示总机装配下第一个子装配件下的第一个子装配件；5、一级焊接件：总机装配或一级、二级装配件下的第一级子焊接件，可编范围“01.....99”；例：“CNFSQH20-010010-0000”表示总机装配下第一个子装配件下的第一个子焊接件；6、二级焊接件；一级焊接件下的子焊接件，中编范围“1.....9”；例：“CNFSQH20-010012-0000”表示总机装配下第一个子装配件下的第一个子焊接件的第二个子焊接件；7、零部件区分代码：当该图表示的为零件时用“1”表示，当该图表示的为装配件或焊接件时用“0”表示；8、零件代码：各装配件或焊接件下的零件，可编范围“01.....99”；例：“CNFSQH20-010000-1010”表示总机装配下的第一个子装配件下的第一个零件；9、版本代码：产品定型后有部件或零件需要进行设计更改时，通过改变该数字进行区分, 可编范围“1.....9” 例：“CNFSQH20-010000-1011”表示总机装配下的第一个子装配件下的第一个零件的第一次更改版本；二、图纸要求；产品类别代码产品类别代码一级装配件代码二级装配件代码一级焊接件代码二级焊接件代码零部件区分代码零件代码版本代码1、图框要求a、标题栏b、阶加栏c、代号栏d、分区e、装订线2、标题栏要求a、企业名称：兴之源环保科技有限公司b、图号：左上角、右下角均有图号c、名称d、材料e、比例f、重量3、明细栏要求a、材料b、名称c、重量d、数量e、外购件备注栏内注明“品牌”，借用件备注栏内注明“借用”，无图件在备注栏内注明“无图”4、其他要求a、字体：GB宋体b、各线条颜色：待定c、版本：CAD 2004版。

设计图纸及卷册编号规定

设计图纸及卷册编号规定在工程项目的设计过程中，设计图纸和卷册的编号是一项重要的管理工作。

它不仅有助于提高设计文件的管理效率，方便查找和使用，还能确保设计文件的准确性和完整性。

为了规范设计图纸及卷册的编号，特制定以下规定。

一、编号的基本原则1、唯一性每一份设计图纸和卷册都应有唯一的编号，不得重复。

这样可以避免混淆和错误，确保每份文件都能被准确识别和追踪。

2、系统性编号应按照一定的系统和逻辑进行编排，以便于理解和记忆。

通常可以采用分类、分级的方式，使编号能够反映出设计文件的所属项目、专业、阶段等信息。

3、稳定性一旦确定了编号规则，应尽量保持稳定，避免频繁更改。

否则会给文件管理带来混乱，增加查找和使用的难度。

4、可扩展性考虑到项目的发展和变化，编号规则应具有一定的可扩展性，能够容纳新增的设计文件和卷册。

二、编号的组成要素1、项目代码用于标识特定的工程项目，通常由几个字母或数字组成。

项目代码应具有明确的含义和唯一性，能够与其他项目区分开来。

2、专业代码表示设计文件所属的专业领域，如建筑、结构、电气、给排水等。

专业代码应采用统一的标准，便于识别和分类。

3、阶段代码反映设计文件所处的阶段，如初步设计、施工图设计等。

阶段代码可以帮助区分不同阶段的设计成果。

4、卷册序号表示同一专业、同一阶段内的卷册顺序号。

卷册序号一般采用数字编码，从 1 开始递增。

5、修订版本号当设计文件需要修改时，应增加修订版本号。

版本号可以用字母或数字表示，如 A、B、C 或 1、2、3 等。

三、编号的具体格式1、常见的编号格式为：项目代码专业代码阶段代码卷册序号修订版本号例如：PJ01 AR SD 05 A其中，“PJ01”表示项目代码，“AR”表示建筑专业，“SD”表示施工图设计阶段，“05”表示卷册序号为 5，“A”表示修订版本号为 A。

2、项目代码的确定项目代码可以根据项目的名称、地点、合同编号等因素来确定。

例如，可以使用项目名称的首字母加上数字，如“XX 小区项目”可以表示为“XX01”。

图纸编码及填写规范

图纸编码及填写规范技术部汪国平一目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

三主要内容1．软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2．图纸编号规则1）产品编号XX XX X机型号摸腔数量公司代号2）零件图编码规则产品编号：参照1；特征码（可增加）：零件图——L；装配图——Z；电路图——D；液压图——Y；气路图——Q；加工工艺图——G；润滑系统——R；装配流程图——P；工装夹具图——J；组成号（可增加）：提升机——01；理胚机——02；分胚——03；进胚——04；压胚——05；加温头——06；加温传动——07；加温自转链——08；换道机械手——09；模架——10；机架——11；外罩——12；零件号：从01-99进行编号；3）装配图编码规则产品编号：参照1；特征码：参照2；组成号：参照2；部件号：从01-99进行编号；4）电路、气路、液压图和润滑系统图编码规则产品编号：参照1；特征码：参照2；图号：从01-99进行编号；5）工装夹具图编码规则产品编号：参照1；特征码：参照2；组成号：从01-99进行编号；部件号：零件从01-99进行编号，装配图编号为00；6）加工工艺图编码规则产品编号：参照1；特征码：参照2；特征码：参照2；零件号：从01-99进行编号；7）装配流程图编码规则产品编号：参照1；特征码：参照2；图号：从01-99进行编号；8）标准件不进行编号，但必须写明对应国标、品名及规格等参数；9）在相应的图纸标题栏内必须填写相应的版本号；从A0、A1·····进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

图纸怎么编号管理制度

图纸怎么编号管理制度第一章总则第一条为规范图纸编号管理工作，提高图纸管理效率，保证图纸管理工作的准确性和可靠性，根据相关法律法规，制定本制度。

第二条本制度适用于全公司所有部门的图纸编号管理工作。

第三条公司内部图纸编号管理的具体任务由设立图纸管理工作小组负责，个部门要加强与图纸管理工作小组的协作。

第二章图纸编号的原则第四条图纸编号应具有唯一性和顺序性，且易于管理和查找。

第五条图纸编号采用数字和字母的组合方式进行编制，以便于记录和查询。

第六条图纸编号的编制应符合公司内部相关规范，并由图纸管理工作小组统一制定。

第三章图纸编号的编制和管理第七条新建图纸的编号应在图纸完成前确定，并按照规定的格式进行编制和登记。

第八条图纸编号的编制原则上应遵循“大系统-子系统-分系统-图幅-版本号”的结构。

第九条图纸编号的管理应建立图纸档案，确保图纸的完整性和正确性。

第十条图纸编号一旦确定，不得擅自更改，如有特殊情况需更改，应报告图纸管理工作小组，经批准后方可更改。

第四章图纸编号的使用第十一条所有参与图纸管理的人员都应遵守图纸编号管理制度，严禁私自更改图纸编号。

第十二条在图纸变更或更新时，应及时调整图纸编号，确保图纸的连贯性和统一性。

第十三条图纸编号应在图纸上清晰可见，并在相关档案中备查。

第五章图纸编号的监督和检查第十四条每月图纸管理工作小组应对图纸编号管理情况进行检查和评估，及时发现问题并加以解决。

第十五条定期对图纸档案进行检查，确保图纸的存储和管理符合规范要求。

第十六条如发现图纸编号管理不当的情况，应及时整改，并对责任人进行追究。

第六章附则第十七条本制度自颁布之日起生效，如有进一步修改，应经公司领导同意后方可生效。

第十八条违反本制度规定的，将依据公司相关规章制度进行处理。

第十九条本制度解释权归公司图纸管理工作小组所有。

以上就是图纸编号管理制度的内容，希望公司全体员工能够认真遵守，确保图纸管理工作的顺利进行。

(完整word版)常用图纸编号规则及图纸要求

常用图纸编号规则及图纸要求一、图纸编号规则简介：——说明：1、产品类型：由产品名称的几个主要字母组成；2、产品型号：由产品的主要特征参数+产品型号区分码（A 、B 、C.......Z ）组成；例：“20”其后面没有区分码表示基本型，“20A ”表示A 型；3、一级装配件：总机装配下的第一级子装配件，可编范围“01.....99”；例：“CNFSQH20-010000-0000”表示总机装配下的第一个子装配件；4、二级装配件：一级装配件下的子装配件，可编范围“1.....9”；例：“CNFSQH20-011000-0000”表示总机装配下第一个子装配件下的第一个子装配件；5、一级焊接件：总机装配或一级、二级装配件下的第一级子焊接件，可编范围“01.....99”；例：“CNFSQH20-010010-0000”表示总机装配下第一个子装配件下的第一个子焊接件；6、二级焊接件；一级焊接件下的子焊接件，中编范围“1.....9”；例：“CNFSQH20-010012-0000”表示总机装配下第一个子装配件下的第一个子焊接件的第二个子焊接件；7、零部件区分代码：当该图表示的为零件时用“1”表示，当该图表示的为装配件或焊接件时用“0”表示；8、零件代码：各装配件或焊接件下的零件，可编范围“01.....99”；例：“CNFSQH20-010000-1010”表示总机装配下的第一个子装配件下的第一个零件；9、版本代码：产品定型后有部件或零件需要进行设计更改时，通过改变该数字进行区分, 可编范围“1.....9” 例：“CNFSQH20-010000-1011”表示总机装配下的第一个子装配件下的第一个零件的第一次更改版本；二、图纸要求；产品类别代码产品类别代码一级装配件代码二级装配件代码一级焊接件代码二级焊接件代码零部件区分代码零件代码版本代码1、图框要求a、标题栏b、阶加栏c、代号栏d、分区e、装订线2、标题栏要求a、企业名称：兴之源环保科技有限公司b、图号：左上角、右下角均有图号c、名称d、材料e、比例f、重量3、明细栏要求a、材料b、名称c、重量d、数量e、外购件备注栏内注明“品牌”，借用件备注栏内注明“借用”，无图件在备注栏内注明“无图”4、其他要求a、字体：GB宋体b、各线条颜色：待定c、版本：CAD 2004版。

图纸编号规则

图纸编号规则Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】图纸编号规则文件号：ZH/QE-C06-01版本：A/0 受控：编制：日期：审核：日期：批准：日期：2015-3-26 发布 2015-3-26 实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。

二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。

3、通用件的编号可采用被通用件的图纸编号。

4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。

5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。

6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。

技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。

相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。

五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。

图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。

产品类别代码见表1。

表1 产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。

关于图纸编号、图纸版号的编写规定

中国建筑科学研究院建筑设计院
建院设[2009]41号
签发人：马立东
关于图纸编号、图纸版号的编写规定
一、图纸编号 1.1、专业码编码规定
A 代表建筑专业
S 代表结构专业 M 代表暖通专业 P 代表给排水专业 E 代表电气专业 FP 代表消防给水 FM 代表消防暖通 FE 代表消防电气
1.2、简单工程编写规定
1.3、复杂工程编写规定
要求依次按照专业码、子项码、类别码和序号编写图号。

图纸编号分为三段：
(选用)
1.3.1、子项号根据工程需要设定，不含子项的工程不设子项号。

子项号一般为2位。

子项号可以采用数字，01表示子项01，02表示子项02，依次类推。

对于总图，统一用字母Z 表示。

1.3.2、类别码：1位数字，详见“类别码对照表”： 1.3.3、序号：2位或3位数字，视项目情况而定。

例如：A-Z-001
类别码对照表
示例：
A-002 建筑专业设计总说明(不含子项)；
A-Z-001 建筑专业总图子项区域位置图；
P-01-101 给排水专业01子项系统图01号。

注：如遇特殊工程，以上编码规则不能实现，图纸编号可由项目设总根据情况另行确定，并将编码规则报送技术管理室备案。

二、图纸版号规则
2.1、图纸版号：
首次出图图纸版号为“0”（阿拉伯数字零）。

在此之后出改版图时，图纸版号从“A”开始向后顺延。

出图日期随版号的变动而相应变动。

对图纸的每次改版都应在改版记录栏中进行相应描述。

图纸编号规则

关于图纸编号规则的说明
此次设计的图纸编号原则是：
1、体现我公司产品的特点：品种多，用料杂，有总成有部件等情况。

2、简练的原则，易于记忆，体现逻辑性。

3、可扩展性，可以在编号中上增加其他的产品品种。

不影响编号结构。

4、体现产品的单一性，不会重号，也不会一号多用。

总成产品：
代表产品类别流水号
代表产品材质技术图纸层次结构：
总成图纸以1表示
分总成图以2表示
标注的对应关系
8、产品类别：
空调系统KT 润滑系统RH
冷却系统LQ 涡轮增压WZ
气路系统QL 农机部件NJ
9、材质类别：
钢s 铝 a 不锈钢n 铜 c 橡胶r 特氟龙t
10、图纸编号：
总成图 1 分总成图 2。

cad图纸编号规则

cad图纸编号规则
图纸编号很重要，主要是为了更方便分类、查找、索引等，那么你知道cad图纸编号的规则吗?下面由店铺为大家整理的cad图纸编号规则，希望对大家有帮助!
cad图纸编号规则
图纸编号规则一般由企业制度中进行规定，一般由字母+数字组成，字母为公司简写或公司代号，数字分为以下几种：产品号或项目号、产品下部件号或分项目号、零件图或项目部件图号码，具体情况由企业根据实际情况进行规定及图号分配。

构件编号一般是用汉字的汉语拼音缩写字母。

一般规定：
Z——柱 KZ——框架柱
L——梁 KL——框架梁
B——板 PB——平板 WB——屋面板
GZ——构造柱YP——雨棚
T——楼梯
总装配图:XXX-00
部件1装配图：XXX-01-00
零件图1:XXX-01-01
零件图2:XXX-01-02
零件图3:XXX-01-03 ……
部件2装配图:XXX-02-00
零件图1:XXX-02-01
零件图2:XXX-02-02
零件图3:XXX-02-03 ……
部件3装配图:XXX-03-00 ……
“XXX”是这套设备字母代号，可以用其英文简写或拼音开头的字母。

一般装配图后都有“—00”，其下的零件图就接在后面编“01、02、03……”，依此类推。

但是每个设计单位有时用自己的符号，
这就要看图纸说明了。

图纸编号规则

图纸编号规则文件号：ZH/QE-C06-01版本：A/0 受控：编制：日期：审核：日期：批准：日期：2015-3-26 发布 2015-3-26 实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。

二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。

3、通用件的编号可采用被通用件的图纸编号。

4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。

5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。

6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。

技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。

相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。

五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。

图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。

产品类别代码见表1。

表1 产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。

图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。
