220kV输电线路距离保护设计课程设计(论文)
220kV线路距离保护设计探究
220kV线路距离保护设计探究摘要：本文对220kV线路距离保护实施方案进行了设计研究，供同行借鉴参考。
关键词：220kV线路距离保护重合闸一、220kV线路保护的基本原理1.距离保护的基本原理(1)距离保护的概念。
距离保护是利用短路时电压电流同时发生变化的特征，测量电压与电流的比值，反映故障点到保护安装处的距离的工作保护。
(2)距离保护的构成。
距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成。
(3)阻抗继电器及其动作特性。
在距离保护中，阻抗继电器的作用就是在系统发生短路故障时，通过测量故障环路上的测量阻抗Zm，并将它与整定阻抗Zset 相比较，以确定出故障所处的区段，在保护范围内部发生故障时，给出动作信号。
1)圆特性。
圆特性阻抗继电器，有全阻抗圆、方向阻抗圆、偏移阻抗圆，后者是传统继电保护中应用最为广泛的阻抗继电器。
其中全阻抗圆特性无方向性，方向阻抗圆存在电压死区，偏移阻抗圆特性是前两者的综合，特性较好，应用较多。
2)四边形特性。
四边形特性阻抗继电器综合了电阻电抗型直线特性，并考虑了阻抗的方向性，是一种较为精确反映故障测量阻抗边界的阻抗继电器，具有良好的抗过渡电阻的能力。
在传统继电保护中，因难于实现而很少使用。
但随着微机保护的出现，这些功能在微机中非常容易实现，因此得到了广泛应用。
圆特性的阻抗元件在整定值较小时，动作特性圆也就比较小，区内经过渡电阻短路时，测量阻抗容易落在区外，导致测量元件拒动作；具有多边形特性的阻抗元件可以克服这些缺点，能够同时兼顾耐受过渡电阻的能力和躲负荷能力。
2.自动重合闸的基本原理(1)自动重合闸的作用。
大多数发生在送电线路上的故障都是瞬时性的，在线路被继电保护迅速断开以后，电弧即行熄灭，此时，如果把断开的线路断路器再合上，就能够恢复正常供电。
由于重合闸装置本身投资很低，工作可靠，因此，在电力系统中得到了广泛的应用。
(2)输电线路的三相一次重合闸。
220kV电网线路保护方案设计
２１ ０ ０年 管理论 丛 与技 术研 究 专刊
２ ０ Ｖ电网线路 保护方案设计 ２ｋ
李 蒙 “ 许 威
（ ．华北 电 网有 限公 司霸州 供 电局 变 电工 区 ，河北 霸 州 １
２ ．中 Ｅ友 好 医 院 ，北 京 ｌ １０ ２ ） ００ ９
０ ５０ ６ ７ ０；
回路与 电 压 回路 断线 闭锁 。对 ２ ０ Ｖ 电网线 路 的距 离 保 护进 行 了设 计 ，配合 零 序 电流 保 护 和 重合 闸 的设 计 进 行 线 ２ｋ 路 保护 。设 计 介 绍整 套保 护 装 置 的动 作 配合 过 程 ，并 形成 逻 辑框 图 。
关键 词 ：距 离保 护 ；重 合 闸 ；零 序 电流 保 护
１ 圆特性 。 圆特性 阻 抗 继 电 器 ，有 全 阻抗 圆 、方 相 投 入 。若 是 瞬 时故 障 ，重 合成 功 ；若 是 永 久 故 障 ，继 ）
向 阻抗 圆 、偏 移阻 抗 圆 ，后者 是 传统 继 电保 护 中应 用 最 电保 护在 此 动作 跳 开 三相 ，不再 重 合 。
为 精确 反 映故 障测量 阻抗边 界 的 阻抗 继 电器 ，具 有 良好 先无 选 择 性 地 瞬时 动作 于跳 闸 ，而后 再 靠 重合 闸来 纠 正
四边 形特 性 。本文 主 要介 绍 圆特 性 和 四边 形 特性 。
样 ，在线 路 被 断 开后 再 进行 一 次合 闸 ，大 大 提 高 了供 电
因此 ，在 电力 系 统 中得 到 了广 泛 的应用 。
相 比较 ，以确 定 出故 障所 处 的 区段 ，在 保 护 范 围 内部 发 的可 靠性 。 由于 重合 闸 装 置 本 身 投 资 很 低 ，工 作 可 靠 ，
220kV输电线路继电保护设计探讨
220kV输电线路继电保护设计探讨摘要：在继电保护中要具有四项基本功能，整定工作人员需依据不同需求进行和谐控制规划。
当220KV终端变电器日益增多，使得继电保护设计整定计算极其重要，输电线路的继电保护是输电线路运转保护必不可少的关键环节，担负着确保供电的可靠性、确保作出的电能质量的重要职责。
本文对继电保护的办法原理进行描绘，并对其进行规划，并简单分析整定计算。
首要探讨220kV输电线路的继电保护，分析和总结输电线路继电保护的规划原则和装备方法。
关键词：电网线路；继电保护；整定计算引言电网220KV线路横纵交织，电网结构也日益严密相连接，不论是同一个电源仍是不同电源间都单、双线，长、短线形成环形网状。
正因如此，增加了维护整定点设置较难，并且计算模型难以直接使用。
在电网运转过程中，220KV几点维护整定点及维护延时，要根据具体情况在“n-1”准则下有相关工作人员进行断定。
整定中，关于缩短上下级维护合作时刻的级差和延时时段切出毛病的距离这样的问题，一般是在可预见毛病方法下，进行合作解决。
220KV线路要经过断定线路配置中的全线速动维护的运作来保证其电网的安全性，可靠性等。
1距离保护是一种反映毛病点与维护装置之间的长度，它是在短路时电流电压同时发作变化时进行丈量的，本质是丈量短路毛病点与维护装置点阻抗，因阻抗与线长成正比。
在间隔维护过程中如果发作短路毛病，通过阻抗继电器才丈量阻抗Zm，并与整定阻抗的值进行大小的比较，从而推定毛病点在何区域，如果该毛病位维护区则宣布动作信号。
别的，他动作区域的形状一般为圆形和四边形。
圆形动作区能简化继电器的接线，但无方向应用相对广泛。
它其间的抗阻原件在整定值不大时，圆的区域也较小，丈量抗阻在区域内的时分受电阻短路影响会使丈量元件遭到拒动作；反之，较大时，如若负荷抗阻在区域内也会误动作的。
2自动重合匣在送电线上的毛病通常是一会儿的，在继电保护的效果下，线路能快速断开，线路不会遭到危害，当需求正常供电的时分，只需求将断开处的线路断路器合上即可。
220kV电力系统继电保护的方案选择与整定计算毕业设计论文
毕业设计说明书太原地区220kV电力系统继电保护的方案选择与整定计算AbstractPower system has a close relationship with industry and living of human been, so it’s very important to guarantee the steady running of power system. When power grid suffers faults such as short circuit or disconnect of line, the corresponding measures should be taken to get the grid back to steady state. R elay, which equipped in power grid, is one of the most important measures.When the grid suffers a short circuit fault, the relays in the grid, which h ave cooperate relation, find the element that the fault locates in, and insulate t his element from the grid rapidly. So the rest grid can steadily run. To guaran tee the relays in the grid can work correctly, how to cooperate among these re lays must accord with the correlative rule. So the relay setting should be comp uted correctly.Relay setting is done by human before, which costs a lot of time and is easy to incur computing misplay. With the development of computer and its la nguage, relay setting based on computer has a great progress.KEY WORDS: relay，short circuit，relay setting毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

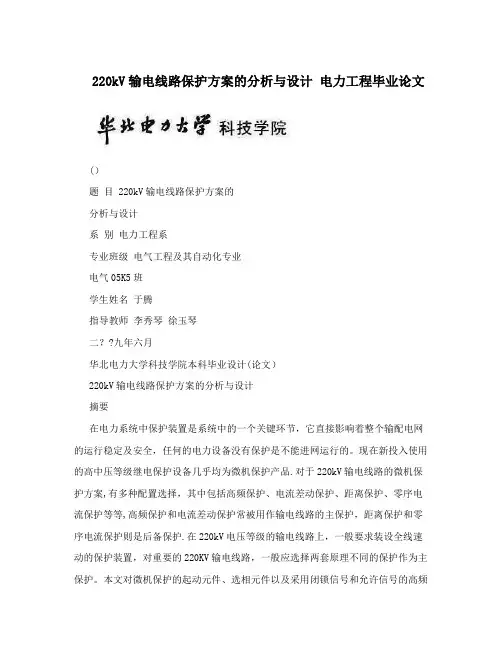

220kV输电线路保护方案的分析与设计+电力工程毕业论文
