太阳能双源热泵系统简介

合集下载

太阳能-空气双热源复合热泵系统性能研究

４００）５０７（中原工学院，河南郑州摘
要：太阳能一空气双热源复合热泵技术能有效解决空气源热泵室外温度低时蒸发器易结霜、系统性能降低的缺
点。本文在课题组前期研究的基础上，针对一种新型的太阳能一空气双热源复合热泵系统，采用分布参数法建立了系统的数学模型。利用数学模拟的方法对单一空气源热泵系统和太阳能一空气双热源复合热泵系统在三种不同工况下的制
ｓｕｃｅｔｐｍｐｓｓｍｈｅｐｒｔｎｃｎｉｏｓｈｖｅｎｓｄｅｔｅｍａｈｍａｉａｉｌｔｏｔｏｏｒｅｈａｕｙｔｉｔｒｅｏｅａｉｏｄｔｎａｅｂｅｔｉｄｗｉｔｔｅｔｌｓｍｕａｉｎｍｅｈｄ，ａｄｔｅｓｍｕｅｎｏｉｕｈｈｃｎｉ－ｈｌｔｄｒｓｌａｅｂｅｎｙｅ．ａｅｅｕｔｈｖｅｎａａｚｄｓｌＫｅｒｓ：ｓｌｒａｒｓｕｃ；ｄａｏｒｅｈａｕ；ｍａｈｍａｉａｉｌｔｎ；ｓｓｅｐｒｒｎｅｙｗｏｄｏａ — ｉｏｒｅｕｌｓｕｃｅｔｐｍｐｔｅｔｌｓｍｕａｉｃｏｙｔｍｅｆｍａｃｏ
耗最大，占到总建筑能耗的６％ ¨ 。为了达到５节约高位能源的目的，对地域特征利用低位能针
合热泵系统Ｊ在课题组前期研究的基础上，，建
立了该系统的数学模型。对不同工况下单一空气
量的热泵技术引起了人们的高度重视。

太阳能+热泵系统运行原理说明

一、系统运行原理图：热泵温度探头循环水泵电脑控制系统泄空阀电磁阀增压泵温度探头排污阀水位传感器温度探头贮热水箱温度探头溢流二、系统运行原理1、正常情况下，太阳能定温加热在光照条件下，当太阳集热器内水温达到设定水温时（可在0～100℃之间任意设定，一般设定在45～55℃之间），电脑控制器使供冷水电磁阀自动打开，自来水进入太阳集热器底部，同时将太阳集热器顶部达到设定温度的热水顶入储热水箱；当太阳集热器顶部水温低于设定温度时（一般定在40～45℃之间），电脑控制器使供冷水电磁阀自动关闭。

如此运行，不断将达到设定温度的热水顶入储热水箱储存。

2、储热水箱满水位时，太阳能温差循环加热当储热水箱水满时，为了防止水满溢流，电脑控制器使太阳能系统自动转入温差循环。

当太阳集热器水温高于储热水箱水温时，循环水泵自动启动，将储热水箱内较低温度的水泵入太阳集热器继续加热，同时将太阳集热器内较高温度的热水顶入储热水箱。

如此，通过使储热水箱水温升高的方法储存太阳集热器吸收的太阳能。

当用户使用热水，使储热水箱水位下降后，电脑控制器使太阳能系统自动转入定温加热。

3、太阳能不足时，自动启动热泵辅助加热电脑控制器将随时监测储热水箱水温，当水箱水温达不到使用要求时，自动启动热泵辅助加热，以保证用热水。

4、储热水箱水位控制PLC控制器将随时监测储热水箱水位。

在天气正常的情况下，储热水箱的水位在一天中不同的时间将达到不同的水位。

如果在某一时间内，储热水箱的水位没有达到正常的水位，说明太阳能产热水不足或用户用热水过度，此时，PLC控制器使热泵自动启动，当达到正常水位时，PLC使热泵自动停止。

5、储热水箱水温控制当由于循环散热等原因，使储热水箱的水温低于设定值时（一般应设定在45～55℃之间），PLC控制器会自动根据情况选择加热方式。

当太阳能正常时，自动启动太阳能循环水泵，通过太阳能加热储热水箱内的水；当太阳能不足时，自动启动热泵，加热到设定温度，热泵自动停止。

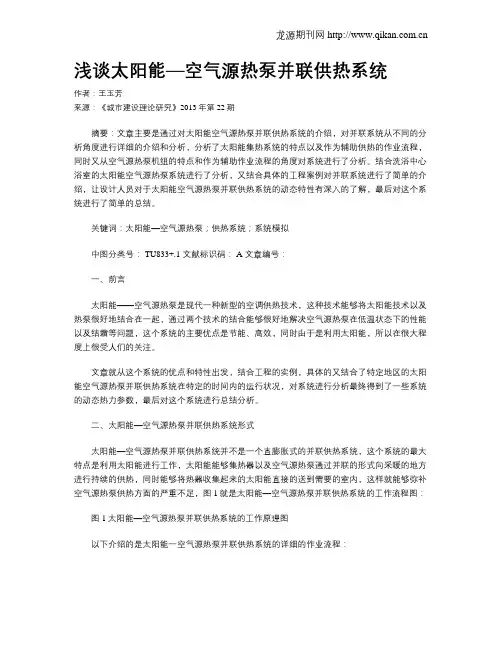

浅谈太阳能—空气源热泵并联供热系统

浅谈太阳能—空气源热泵并联供热系统作者：王玉芳来源：《城市建设理论研究》2013年第22期摘要：文章主要是通过对太阳能空气源热泵并联供热系统的介绍，对并联系统从不同的分析角度进行详细的介绍和分析，分析了太阳能集热系统的特点以及作为辅助供热的作业流程，同时又从空气源热泵机组的特点和作为辅助作业流程的角度对系统进行了分析。

结合洗浴中心浴室的太阳能空气源热泵系统进行了分析，又结合具体的工程案例对并联系统进行了简单的介绍，让设计人员对于太阳能空气源热泵并联供热系统的动态特性有深入的了解，最后对这个系统进行了简单的总结。

关键词：太阳能—空气源热泵；供热系统；系统模拟中图分类号： TU833+.1 文献标识码： A 文章编号：一、前言太阳能——空气源热泵是现代一种新型的空调供热技术，这种技术能够将太阳能技术以及热泵很好地结合在一起，通过两个技术的结合能够很好地解决空气源热泵在低温状态下的性能以及结霜等问题，这个系统的主要优点是节能、高效，同时由于是利用太阳能，所以在很大程度上很受人们的关注。

文章就从这个系统的优点和特性出发，结合工程的实例，具体的又结合了特定地区的太阳能空气源热泵并联供热系统在特定的时间内的运行状况，对系统进行分析最终得到了一些系统的动态热力参数，最后对这个系统进行总结分析。

二、太阳能—空气源热泵并联供热系统形式太阳能—空气源热泵并联供热系统并不是一个直膨胀式的并联供热系统，这个系统的最大特点是利用太阳能进行工作，太阳能能够集热器以及空气源热泵通过并联的形式向采暖的地方进行持续的供热，同时能够将热器收集起来的太阳能直接的送到需要的室内，这样就能够弥补空气源热泵供热方面的严重不足，图1就是太阳能—空气源热泵并联供热系统的工作流程图：图1太阳能—空气源热泵并联供热系统的工作原理图以下介绍的是太阳能一空气源热泵并联供热系统的详细的作业流程：1、首先当供给室外的环境温度在白天的时候比较高的话，太阳能—空气源热泵的供热系数一般都是比较大的，同时制热量相对较高，这样就可以使得空气源热泵能够单独的对供给房进行持续供热。

水环热泵和双热源系统原理及特点

水环热泵和双热源系统原理及特点水环热泵和双热源综合应用方案，在满足室内空调要求的同时可提供60℃的卫生热水，此方案的运用，提供了一套综合能源解决方案，现实制冷、制热（采暖）、生活热水，即一个系统多个功能。

在实际工程中，由一套系统可以替换原来传统的锅炉加空调系统的两套装置或系统；可应用于宾馆、商场、办公楼、医院、休闲娱乐、学校等场所。

系统运行原理如下：空调运行：水环热泵机组制冷/制热运行热量由冷却水带走至冷却塔散热，主要运行设备为：冷却塔——冷却水循环泵——高效水环热泵机组。

卫生热水：由直热式双热源热泵热水机组提供，工程中在冷却塔进、出水管上，旁接两根水管至双热源热水机进、出水口，机组回收空调冷却水热量制取热水。

系统特点①、功能多、应用广：可实现了制冷、制热（采暖）、生活热水三种功能；适用于酒店宾馆、商场、办公楼、医院、休闲娱乐等场所。

②、高效：所应用的水环热泵、双热源设备等均为高效率产品，具体反映有以下几个方面。

a、系统采用水冷具有比风冷热泵机组效率高，受环境变化影响小，能效比EER可高达一4.5以上。

b、双热源利用空调冷却水作为热源来制取热水，机组产水量大、能效比高。

c、双热源机组制热水时从空调冷却水中回收热量来加热热水，降低了空调冷却系统负荷，提高了系统的能效，综合能效可达700%。

③、节能：a、空调系统为分布式冷源，按需开停机，系统能量的调节接近与无级调节，其运行费用比一般空调系统下降30-40%。

b、机组采用多系统设计；智能化的控制，使机组能调节多、调节范围广，从而降低运行费用。

c、相关工程投资少。

④、环保：整个系统主要利用的是可再生能源——太阳能，对环境无污染。

与采用油、煤、天然气等相比尽显其环保优势。

⑤、模块化设计、运用灵活：a、水环热泵为分散、独立的设备；b、双热源、水环热泵可根据客户实际需要相互间任意组合使用；⑥、智能控制：a、设备自身系统的智能控制和具有的保护功能；b、计算机中央集中控制可实现远程控制；3、设计依据和运行工况①《采暖通风与空气调节设计规范》（GB50019-2003）；②《建筑给水排水设计规范》(GB50015-2003)；③《给水排水制图标准》（GB/T50106-2001）；④《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；⑤《建筑给排水设计手册》；⑥《通风与空调工程施工质量验收规范》(GB50243-2002)；⑦ 需方提供的相关现场资料。

太阳能-地源热泵联合系统

安徽理工大学土木建筑学院建筑环境与能源应用工程系
行业曲线 industry
影响力
真实度
行业关联度
太阳能—地源热泵联合系统
太阳作为地球最稳固的热源，其散发的太阳能具有储量大、无害、使用长久、清洁等特点，被国际公认为是未来最具竞争性的能源之一。地热能作为一种新型的洁净可再生能源，具有分布广泛、储量丰富、单位成本低等特点。两种清洁能源的结合如太阳能—地源热泵联合系统，是当今建筑节能领域的关键。
城市的热效应
采用太阳能地源热泵式空调比普通空调的能耗低，这样可以降低城市的热效应，减缓城市热岛，而且对于改善局部的气候也有帮助，甚至可以降低城市的大气污染。
太阳能—地源热泵联合系统的常见问题
对于太阳能系统，最重要的是太阳能的集热器，和发电系统，而且我国长江中下游地区每年会出现两三个月的梅雨季节，太阳辐射水平低，普通太阳能系统收集不到太多的太阳能，而且存在普遍的价格昂贵问题。应着力对该系统的研究工作加强。该系统最重要的还有储热技术，对于太阳能系统，可以采用导热系数较小的保温材料，可以增加水箱的个数，提高热水容量来解决这个问题。如果长期使用地源热泵系统造成地下冷热源的不均匀，从而使整个系统的效能降低，解决这个问题，则必须要保证冷热源之间的协调平衡。对于现在的太阳能地源热泵联合系统还没有一个最佳的耦合方式，而且初期成本高，和设备安装等问题都有待解决。而且，未来如何让每个人都可以有机会，有能力享受到这份绿色资源是未来发展的重要课题。
以弥补单独采用太阳在自然环境恶劣的条件下运行的不利条件。在高海拔、低气压的高原地区，往往会出现土壤温度场的不均衡的问题，这对于整个地源热泵系统的运行有着很大的影响，同时也会破坏整个地区的生态平衡。但将地源热泵与太阳能进行合适的耦合后，在采暖季运行时土壤温度场的波动幅度相对较小，温度场比较均衡。这使得热泵机组装置本身效率更高，太阳能对机组的效率提升也会大有帮助。

太阳能热泵系统简介

理及其与传统空调器的供热性能比较。
圈１传统串联的太阳能热泵系统１平板集热器２水泵．．３中间换热器４蒸发器．．
２太阳能热泵系统
Ｊｒａｏｎ和Ｔｒｋｌ在２ｄｈｌｄｅｅＯ世纪５Ｏ年代的研究中最早提出，将在低温时集热效率较高的太阳能集热器和蒸发温度较高时系统效率较高的热泵系统相结合，
维普资讯
研究探讨
江面能源２０（）０７１
・ｌ・２
太阳能热泵系统简介
禚静
（海三麦机电工程有限公司上海２１１）上０６２
摘要：太阳能与热泵相结合的技术是新能源利用技术发展的一个重要方面。文章介绍了太阳能热泵的基本知
程师执业资格．
维普资讯
・
２２・
江西能源
２０（）０７１
研究探讨
存储被太阳能加热的工质（如水或空气）热泵系统，的蒸发器与其换热使制冷剂蒸发，通过冷凝将热量传
递给热用户。这是最基本的太阳能热泵的连接方式。直接膨胀式系统如图２所示
它们各自独立工作，互为补充。热泵系统的热源一般
是周围的空气。当太阳辐射足够强时，只运行太阳能系统，否则，运行热泵系统或两个系统同时工作。混合连接系统也叫双热源系统，实际上是串连和并联系统的组合，如图４所示
１３１２
圈２置接膨胀式太阳能热泵系统
识，并分析了太阳能和热泵相结合应用的特点，并对其经济性作了初步分析。

太阳能热泵热水系统

ｗａｉｓｒｔｄｓｌｔｅ．ＴｈｎｈｐｒｍａｃｆｒｙｉａＤＸ－ＡＨＰｌａｕｅｔｅｅｆｏｒｎｅｏａｔｐｃｌＳｗａａａｙｅｂｔｅｓｎｌｚｄｙｈｍｅｎａｓ
Ｏ？ｈｒＯＶａｃ，ｔｅｃｎｍｉｓｏｔｅｆｔｅｍｄｎｍｉｓｈｅｏｏｃｆｒｈＳＡＨＰｗａｃｌｕａｅａｄｏｓａｃｌｔｄｎｃｍｐａｅｗｉｏｈｒｒｄｔｈｔｅ
比较理想的太阳能热水系统辅助热源。
煤当量）约为全球能耗２０，００倍＿１ｌ。它既免费使用，
又不需运输，对环境也无任何污染。目前，人们在对
１太阳能热泵热水系统
太阳能辅助热泵
（ｏａａｓｓｅｈａｓｌｒｓｉｄｅｔｔ
ｓｓｅｓＲｓｌｉｄｉａｅｔａｈｏｎｃｎｍｉｓｆｒｔｅＳｙｔｍ．ｅｕｔｎｃｔｈｔｔｅｃｐａｄｅｏｏｃｏｈＡＨＰｌｗｅｅｕｅｉｒｔｈｓａ１ｒｓｐｒｏｔｅｏ
泵低温热源的采集装置—— 太阳能集热系统，不要
素是热源的稳定性问题，因此寻求合适的全天候辅助热源是一项非常重要的工作。与电热、燃油、燃煤等热量获取方式相比，热泵辅助加热方式具有较高的热效率和环境适应性，它能将热量从低温热源传
后将此热量直接传递给加热对象或作为蒸发器热
源经热泵循环升温后再加热物体。根据太阳能集热

双源热泵的原理范文

双源热泵的原理范文双源热泵（Dual Source Heat Pump）是一种利用太阳能和地热能两种能源进行加热和制冷的热泵系统。

它通过太阳能集热板和地热井来获取能源，并利用热泵循环系统将能源转化为热能或制冷效果，以满足建筑物的供暖和制冷需求。

双源热泵系统由集热器、热泵循环系统、能量转换器等主要组成部分。

首先是太阳能集热器，它通常由多个平板热管组成，这些热管有着较高的光吸收率和热传导性能。

在阳光照射下，太阳能集热器可以吸收大量的太阳能，将其转化为热能。

太阳能集热器通常安装在建筑物的屋顶或南向墙面上，以最大程度地接收阳光照射。

其次是地热井，地热井是通过在建筑物周围地下埋设管道的方式来获取地热能。

地热井属于地下热交换器，通过将井水或抽出的地下水引入井管中，利用地下水的恒定温度进行热交换，进一步提高了热泵系统的热效率。

然后是热泵循环系统，热泵循环系统由压缩机、膨胀阀、换热器等组成。

它通过制冷剂在不同温度下的相变过程来实现热能的转换。

首先，制冷剂在太阳能集热器中吸收了太阳能的热量，此时处于低温低压的液相状态。

然后，制冷剂经过压缩机的压缩，高温高压的气相状态。

在换热器中，制冷剂通过与建筑物或水箱中的水进行换热，将热能传递给建筑物或水箱，从而提供供暖或制冷。

最后，制冷剂通过膨胀阀的膨胀，回到低温低压的状态，再次进入太阳能集热器进行循环。

最后是能量转换器，能量转换器是用于将热能转化为冷能或将冷能转化为热能的设备。

它可以根据建筑物的需求实现供暖或制冷效果。

例如，在冬季，能量转换器将通过换热器将冷能转化为热能，进行供暖；而在夏季，能量转换器将通过换热器将热能排放到地热井中，实现制冷效果。

综上所述，双源热泵通过太阳能集热器和地热井这两种能源获取方式，结合热泵循环系统和能量转换器的工作原理，将太阳能和地热能转化为建筑物的供暖和制冷需求。

这种系统不仅能够降低对传统化石燃料的依赖，减少能源消耗和环境污染，还能够降低建筑物的能源成本，提高能源利用效率。

太阳能热泵系统介绍

并联式太阳能热泵系统该
系统由传统的太阳能集热器与热泵共同组成，各自相互独立，互
为补充。当太阳辐射足够时，只
运行太阳能系统，否则，运行热泵系统或两个系统同时运行。
混合连接太阳能热泵系统
混合连接太阳能热泵系统
混合
连接太阳能系统又叫双热源系统。设有两个蒸发器，一个以大气为热源，一个
已被太阳能加热的工质为热源。
器实现换热。中间换热器用
于存储被太阳能加热的工质（空气或水），热泵蒸发器
与其换热使制冷剂蒸发，通
过冷凝将热量传递给用户。
直接膨胀式太阳能热泵系统
直接膨胀式太阳能热泵系统
太阳能集热器与热泵蒸发器合二为一，制冷剂被直接充入太阳能
集热器。太阳能集热器同时作为
热泵的蒸发器使用。
并联式式太阳能热泵系统
4、应用范围广，且不受水源和地质条件的限制，无污染 5、同样具有“一机多用”的特点，供暖、制冷和提供生活热水
应用
•太阳能热泵是利用太阳能来提供热量和冷量，是未来热泵技术的发展方向。
•在我国大部分地区日照丰富，适合于光照丰富的地区，
尤其是我国新疆、西藏及甘肃等光照条件好的地区。
感谢您的关注与信任！
工作模式有3种： 1、太阳辐射强度足够，不开启热泵，直接利用太阳能即可； 2、太阳辐射强度很小，水箱中水温过低时，热泵开启，时期以空气为热源工作；
3、当外界条件介于两者之间时，热泵以水箱中被太阳能加热了的工质为热源进行工作
技术特点
1、集热成本低。 2、系统结构更紧凑，布置更灵活
3、供热性能系数高（COP可达到4以上），且受室外气温影响较小
新产品新技术
-—太阳能热泵
技术背景
住宅建筑的采暖和热水供应是我国能源消耗的一个重要方面，化石能

太阳能-热泵复合供能系统

太阳能-热泵复合供能系统王岗;全贞花;赵耀华;靖赫然;佟建南【摘要】为最大限度利用可再生能源,将太阳能PV/T集热器与热泵相结合组成太阳能-热泵复合供能系统,通过不同阀门之间的相互切换,可实现多种运行模式以满足人们对生活热水、采暖或制冷的需求.实验主要针对单空气源热泵制热、PV/T与水源热泵联合制热及PV/T与双热源热泵联合制热3种运行工况进行研究,分别从室内温度、制热量、热泵COP、集热效率、发电效率等方面对系统进行实验研究与理论分析,实验结果表明,3种运行工况下热泵COP分别为2.26、3.4和2.61,平均室内温度分别为15.3、18.8和16.5℃,基本能满足冬季采暖负荷要求.系统可充分利用太阳能与热泵各自的优势,实现能源节约,为太阳能和热泵在建筑中联合运行模式提供部分参考价值.%To make the best use of renewable energy, a system of solar-heat pump composite energy was formed by combining solarPV/T collector with heat pump. Switching between the different valves can achieve many operating modes to meet people's need for hot water and heat and cooling. The experiment mainly studied three operating modes: single-air-source heat pump, solar PV/T collector with water-source heat pump, and solar PV/T collector with dual-heat-source heat pump. Indoor temperature, heat capacity, COP, thermal efficiency and electric efficiency were investigated experimentally and analyzed theoretically. Results showed that COP were 2.26, 3.4 and 2.61, respectively, along with average indoor temperat ure of 15.3, 18.8 and 16.5℃, which can basically meet the need for heating load in winter. The advantage of solar energy and heatpump were made full use and realized energy conservation, which provide some reference for solar and heat pump operation modes in buildings.【期刊名称】《化工学报》【年(卷),期】2017(068)005【总页数】8页(P2132-2139)【关键词】太阳能;压缩机;可再生能源;性能系数;能效分析【作者】王岗;全贞花;赵耀华;靖赫然;佟建南【作者单位】北京工业大学建筑工程学院,北京 100124;北京工业大学建筑工程学院,北京 100124;北京工业大学未来网络科技高精尖创新中心,北京 100124;北京工业大学建筑工程学院,北京 100124;北京工业大学未来网络科技高精尖创新中心,北京 100124;北京工业大学建筑工程学院,北京 100124;北京工业大学建筑工程学院,北京 100124【正文语种】中文【中图分类】TK519伴随世界经济的快速发展，传统化石燃料正逐渐消耗殆尽，能源危机和环境污染日趋严重，这一系列问题促使人们加速探索开发利用可再生能源。

太阳能—空气源热泵热水系统设计应用分析

太阳能—空气源热泵热水系统设计应用分析随着经济发展和科技的进步，能源和环境是当今世界突出的两大社会问题，这促使人们更多地意识到能源对人类的重要性，而愈来愈重视太阳能利用和节能热泵技术。

太阳-空气源热泵热水系统结合了太阳能的清洁性、可再生性和空气源热泵的节能性，是一种节能、无污染的高效能源利用系统。

一、太阳能-空气源热泵热水系统的工作原理及特点1、太阳能-空气源热泵热水系统简介太阳能+空气源热泵热水系统，针对晴天情况下能满足正常热水供应而配置真空管太阳能集热器数量（阴雨天或日照不足的情况下通过空气源热泵进行辅助加热）。

为保证系统在冬季最不利的情况下仍能满足热水的正常供应，系统配备空气源热泵进行辅助加热，克服电加热能耗存在的缺陷。

2、工作原理太阳能-空气源热泵热水系统的运行主要有以下四种工况：（1）太阳能集热系统直接加热生活热水。

在日照充足的白天，系统按此工况工作，此时太阳能热水循环泵的工作由系统控制器根据太阳能集热器和太阳能储热罐水温进行控制。

（2）空气源热泵辅助太阳能集热系统加热生活热水。

当阴雨天或光照不足，太阳能集热系统不足以使生活热水箱温度达到设计水温时，水箱感温元件检测水温启动空气源热泵热水机组加热，当水箱水温达到设定值时，空气源热泵热水机组自动关闭。

（3）太阳能和热泵机组同时加热生活热水。

在万方数据日照良好情况下，如果热水系统的耗热量大于太阳能集热系统的有效供热量或太阳能集热器的数量较少，不能满足热水系统的用热需求，则太阳能和热泵机组同时工作向热水系统供热。

系统采用自动温差控制循环加热，根据太阳能热水系统的运行情况、环境状况，结合空气源热泵的性能特点来自动切换热泵机组的运行，最大限度少开机或不开机，从而确保热水在不低于55℃供应下限的前提下，为太阳能的充分利用提供保障，同时也为机组的节能利用和安全运行提供可靠的保证。

（4）空气源热泵机组直接加热生活热水。

在连续的雨雪天气，热水系统所需热量完全由空气源热泵机组提供。

太阳能热水系统控制及原理解析

太阳能热水系统控制及原理一、智能型太阳能、热泵互补热水系统原理说明：注：进水在集热器入口，集热循环水泵出口，集热水箱底部出水供用户使用。

太阳能供水系统原理说明新能源太阳能中央热水器由以下四大部分组成:太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；保温水箱：储存热水，可保温3天，内胆为不锈钢，外包8厘米保温层，最外层是铝合金外壳；热泵辅助加热系统：用于阴雨天辅助加热：供热水管道：将经过增压泵加压后的热水引向各用水点，主管道有保温层，未端有回水管。

晴天，当太阳能把集热器内的冷水加热至55C时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压力压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55r，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热，2-5分钟后，水温又达到55°C时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又一次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。

水箱水满后，就停止进水，如果还有太阳，为了充分利用太阳能，循环泵会自动启动，把水箱内55 C的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60-70 C，当水温达到70C时，就停止循环加热，限制水温不要超过70 C，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80C）。

热泵加热系统只有在太阳能光照不足时才启动，为最大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。

在上午10: 30〜11: 30,如果保温水箱内热水水位还不到40%勺位置，则自动启动热泵加热系统，往保温水箱补充50C的热水，如果水位达到设定值，则热泵系统停止工作。

同样，在中午12: 30〜1: 30,系统自动检测保温水箱70%勺水位，在下午3: 30〜6: 30,系统自动检测保温水箱100%勺水位。

太阳能-空气复合热源热泵热水系统

第６５卷第３期２０１４年３月
化
工学
报
Ｖｌｏ１．６５ＮＯ．３
ＣＩＥＳＣＪｏｕｒｎａｌ
Ｍａｒｃｈ２０１４
薪荑麓
：：３：３３：：０）
太阳能．空气复合热源热泵热水系统
王岗，全贞花，赵耀华，侯隆澍，徐俊芳，邓月超
（ＣｏｌｌｅｇｅｏｆＡｒｃｈｉｔｅｃｔｕｒｅａｎｄＣｉｖｉｌＥｎｇｉｎｅｅｒｉｎｇ，Ｂｅｊｉ＇ｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｂｅｊｉｉｎｇ１００１２４，Ｃｈｉｎａ）
明，在环境温度分别为５、１０和１５￣Ｃ的条件下，热泵加热７３Ｌ水，水温从１５ ℃加热到５０￣Ｃ时，双热源运行工况
的加热时间比单空气热源运行工况依次缩短了５．１４％、１０．２９％和１１．３８％，ＣＯＰ依次提高了５．９９％、９．２８％和１１．９６％。关键词：太阳能；热泵；性能系数；压缩机；再生能源
ｏｆｈｅａｔｐｕｍｐｈｏｔｗａｔｅｒｓｙｓｔｅｍｉｓｅｖａｌｕａｔｅｄｅｘｐｅｒｉｍｅｎｔａｌｌｙｕｎｄｅｒｄｉｆｆｅｒｅｎｔｏｐｅｒａｔｉｎｌｕｄｉｎｇｗａｔｅｒ
ｐｏｗｅｒａｎｄｈｅａｔｐｕｍｐｃｏｅｉｃｆｉｅｎｔｏｆｐｅｒｆｏｒｍａｎｃｅ（ＣＯＰ），ｅｔｃ．Ｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｓｓｈｏｗｔｈａｔａｔａｍｂｉｅｎｔ

一种新型的太阳能——空气源复合热泵热水器系统

要求时，用空气源热泵来满足热水需求，并解决利
内翅片管换热器、毛细管和其它附件。
２系统运行模式
本系统充分利用低品位的太阳能，能保证夏季阴雨天、过渡季节及冬季当太阳能不能满足制热水
ｌ太阳能辅助加热空气源热泵模块＿３
＼
蒸发
器
器翅片管
６蓄水箱；７循环泵．．图１太阳能．气双热源热泵热水器系统空
Ｆｉ．Ｓｏｌｉ－ｏｕｒｅｈｅｔｐｕｍｐａｔｒｈｅｔｒｓｔｍｇ１ａｒａｒｓｃａｗｅａｅｙｓｅ
空气源热泵机组在低温工况下运行具有如下几个
省大量的电能，并保证热泵机组连续不问断的运行。
热水量大，可承压，耐空晒，性价比高，但无抗冻能力，适用于广东、云南、海南等冬季不结冰的地区。全玻璃真空管太阳能集热器有一定的抗冻能
力，适用于冬季气温在一Ｏ ℃ 的地区，不能承２～０但受高压，使用时不能缺水空晒，玻璃管易爆裂。真空热管太阳能集热器有很强的抗冻能力，适用于冬
使用单一热源的热泵结构相对简单，是受季但
１系统构建
本系统将太阳能热利用与热泵技术结合起来，太阳能为主要制热水热源，空气源热泵为辅助热
源，同时太阳能作为空气源热泵辅助热源。系统由三个模块组成：太阳能制热水模块、空气源热泵制热水模块、太阳能辅助加热空气源热泵模块，图１

浅谈太阳能—空气源热泵并联供热系统

浅谈太阳能—空气源热泵并联供热系统发表时间：2018-09-03T09:15:51.193Z 来源：《红地产》2017年9月作者：田世成[导读] 本文章就太阳能 - 空气源热泵并联供热系统的工作原理及特点进行阐述，并对系统进行分类研究，同时针对具体案例进行分析，以期通过本文的研究和论述，为我国太阳能供热利用发展提供有价值的理论参考。

太阳能供热系统在我国太阳能资源丰富的地区得到了广泛应用。

在日光充足条件下，整个系统的运行费用几乎为零，且环保无污染。

但常规太阳能供热系统易受气候影响，当天气条件不利时，只能依靠辅助热源进行加热。

空气源热泵以环境空气作为低温热源，具有系统简单、热效率高等优点。

以空气源热泵辅助太阳能供热系统，可以弥补常规太阳能供热系统的缺陷。

1.太阳能 - 空气源热泵供热系统的工作原理及特点1.1 太阳能 - 空气源热泵供热系统简介太阳能 + 空气源热泵供热系统，针对晴天情况下能满足正常供热供应而配置真空管太阳能集热器数量（阴雨天或日照不足的情况下通过空气源热泵进行辅助加热）。

为保证系统在冬季最不利的情况下仍能满足供热的正常供应，系统配备空气源热泵进行辅助加热，克服电加热能耗存在的缺陷。

1.2 工作原理太阳能 - 空气源热泵供热系统的运行主要有以下四种工况：（1）太阳能集热系统直接加热生活供热。

在日照充足的白天，系统按此工况工作，此时太阳能供热循环泵的工作由系统控制器根据太阳能集热器和太阳能储热罐水温进行控制。

（2）空气源热泵辅助太阳能集热系统加热生活供热。

当阴雨天或光照不足，太阳能集热系统不足以使生活供热箱温度达到设计水温时，水箱感温元件检测水温启动空气源热泵供热机组加热，当水箱水温达到设定值时，空气源热泵供热机组自动关闭。

（3）太阳能和热泵机组同时加热生活供热。

在万方数据日照良好情况下，如果供热系统的耗热量大于太阳能集热系统的有效供热量或太阳能集热器的数量较少，不能满足供热系统的用热需求，则太阳能和热泵机组同时工作向供热系统供热。

太阳能热泵系统方案

太阳能热泵系统方案
概述
太阳能热泵系统是一种高效利用太阳能和地热能的技术，用于供暖、供热水和空调。

本文档将介绍太阳能热泵系统的原理、组成部分以及优势。

系统原理
太阳能热泵系统利用太阳能收集器和地热能收集器来收集可再生能源。

收集到的能量通过热泵压缩和膨胀的过程被转换为热能，用于供暖、供热水和空调。

组成部分
太阳能热泵系统主要由以下几个组成部分构成：
1. 太阳能收集器：用于收集太阳能，将太阳能转化为热能。

2. 地热能收集器：用于收集地热能，将地热能转化为热能。

3. 热泵：通过压缩和膨胀的过程将收集到的能量转换为热能。

4. 热交换器：用于将热能传递给供暖系统、热水系统或空调系统。

5. 控制系统：用于监测和控制太阳能热泵系统的运行。

优势
太阳能热泵系统具有以下优势：
1. 环保：利用可再生能源，减少对化石燃料的依赖，降低碳排放。

2. 高效：通过合理利用太阳能和地热能，能够高效地产生热能。

3. 节能：相比传统供暖、供热水和空调系统，太阳能热泵系统
能够显著降低能源消耗。

4. 经济性：尽管太阳能热泵系统的初始投资较高，但长期运行
成本较低，能够实现经济效益。

总结
太阳能热泵系统是一种利用太阳能和地热能的高效、环保的系统。

通过收集可再生能源并进行热能转换，太阳能热泵系统能够为
供暖、供热水和空调提供可靠的解决方案。

它具有高效、节能、经
济等优势，值得广泛推广和应用。

以上是太阳能热泵系统方案的简要介绍，希望对您有所帮助。

新型太阳能-空气双热源热泵系统

1
简介
概念
单一与复合热泵比较空气能热泵特点太阳能热泵特点
概念
一种利用少量高品质能源将低温热源的热能转移到高温热源的装置。
热泵
单一热源热泵
多热源复合热泵
具有一个低温热源的热泵
将多个单一热源热泵叠加，具有多个低温热源的热泵
太阳能-空气双热源复合热泵
低温热源为太阳能和空气的双热源热泵
比较
3、当外界条件介于两者之间时，热泵以水
箱中被太阳能加热了的工质为热源进行工作
太阳能热泵的技术原理
1、从全年的运行结果可以得到，在太阳能资源三类地区，并联式系统的运行效率高于串联式系统，采用并联式系统更加节能。 2、对于太阳能资源不太丰富的三类地区，采用串联式系统时可以根据过渡季节典型日热泵蒸发侧所需的热量来确定集热器的面积，之后集热器面积的增加对提高系统的效率影响不大；国内外的研究最早主要集在直膨式太阳能/ 空气源热泵复合热水系统，随着发展研究投入，至当前各地区对串联式太阳能/空气源热泵复合热水系统应用较少且偏集中于寒冷地区，并联式系统应用研究相对较多，双热源式系统虽然理论研究颇多，但由于过于复杂和成本高造成实用性差。
三、采用电加热所需费用耗电量：m=Q÷860÷η 式中：m——耗电量（度） η——电加热效率（0.97%） 860——电等价热值（大卡/ 度）每天耗电量m=360000÷860÷0.97=406度。电价格平均每度以0.70元计算。每天所需电费：S天=406度/天×0.70元/ 度 =284.2元/天每年所需电费：S年=284.2元/天×360天=102312元四、采用空气能热泵所需费用耗电量：m=Q÷860÷η 式中：m——耗电量（度） η——电加热效率（400%） 860——电等价热值（大卡/ 度）每天耗电量m=360000÷860÷4=105度。电价格平均每度以0.70元计算。每天所需电费：S天=105度×0.70元/ 度 =73元每年所需电费： S年=73元/天×360天=26372元

太阳能热水系统介绍

我国有丰富的太阳能资源，有2/3以上地区的太阳能辐照量超过5000MJ/m2，年辐射时数在2200小时以上，开发利用潜力很大。
太阳能的优势
1.节能太阳能与电能、燃气等能源的费用比较
能源方式
费用
电热水器燃气热水器太阳能生产50℃热水费用比较
18元/吨 10元/吨
4～8元/吨
2.环保：降低粉尘、有害气体、温室气体的排放，减少空气污染。
平板型集热器
吸热表面基本为平板形状的非聚光型太阳能集热器。
真空管式集热器
若干支真空太阳热管按一定规则排列成阵列与联集管、尾架和反射器等组装的太阳集热器
太阳能辐射热量的计算
太阳能集热器总面积可根据用户每日用水量和用水温度确定，按下式计算：
太阳热水循环水路系统
用于生活冷热水系统
太阳能与低温地板采暖系统组合
伟星太阳能热水专用管
做为太阳热水系统的重要组成部分，管道的选择很重要。目前市场上常用的太阳能热水管道有：PEX铝塑管及PEX管道，PP-R 及各类PP-R金属复合管道，普通PE-RT管道，但是在使用过程中都存在不同的缺陷。
适应于太阳能热水系统应用的特殊要求，伟星公司推出了太阳能热水系统专用管道。
太阳能热水系统组成
太阳能集热系统循环水路系统储热水箱（电辅助热）控制系统
太阳能集热系统简介
太阳能集热器是吸收太阳辐射并将产生的热能传递到传热工质的装置。
太阳能集热器可以分为平板型集热器和真空管型集热器。在太阳能热水系统中以真空管型集热器为主。真空管型集热器又可分为热管式和全玻璃型两种
上海浦东新区人民医院太阳能热水系统组成太阳能集热系统循环水路系统储热水箱电辅助热控制系统太阳能集热系统简介太阳能集热器是吸收太阳辐射并将产生的热能传递到传热工质的装置

热泵系统简介

水源热泵空调系统一、应用背景环境污染和能源危机已成为当今社会的两大难题，如何在享受的同时付出最少的代价逐渐成为人类的共识，在这种背景下以环保和健康为主要特征的绿色建筑应运而生。

尽可能少地消耗能源为建筑物创造舒适环境已经成为空调的发展方向，开发利用天然的冷/热源能够为空调带来节能和环保双重效益，因而越来越受到人们的重视。

地下水是一个巨大的天然资源，其热惰性极大，全年的温度波动很小，一般说来，埋藏于地表50m以下的深井水可常年维持在该地区年平均温度17度左右，是一种理想的天然冷热源。

2、水源热泵简介水源热泵中央空调系统是一种从地下水资源中提取热量的高效、节能、环保、再生的供热（冷）系统。

该系统集成熟的热泵技术、暖通空调技术配套以及地质勘察成井技术于一体，在相对稳定的水体温度下高效、稳定、经济的运行。

水源热泵中央空调系统是由末端（室内空气处理末端等）系统、水源中央空调主机（又称为水源热泵）系统和水源水系统三部分组成。

为用户供热时，水源热泵中央空调系统从水源中提取低品位热能，通过电能驱动的水源中央空调主机（热泵）“泵”送到高温热源，以满足用户供热需求。

为用户供冷时，水源中央空调系统将用户室内的余热通过水源热泵主机（制冷）转移到水源水中，以满足用户制冷需求。

用户（室内末端等）系统由用户侧水管系统、循环水泵、水过滤器、静电水处理仪、各种末端空气处理设备、膨胀定压设备及相关阀门配件等组成。

水源热泵主机由压缩机、蒸发器、冷凝器、膨胀阀、各种制冷管道配件和电器控制系统等组成。

水源水系统由取水装置、取水泵、各种水处理设备、水源水管系统和阀门配件等组成。

制冷工况的实现只需通过合理地设计用户系统和水源水系统管道和阀门，切换阀门来实现进蒸发器的水源水改进冷凝器，进冷凝器的用户系统循环水改进入蒸发器，以达到制冷的目的。

（反之则为供热工况）水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的冷暖空调系统。

地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散相对的均衡。

两种太阳能热泵采暖系统的性能模拟与对比

两种太阳能热泵采暖系统的性能模拟与对比
朱霞;梁彩华;张小松
【期刊名称】《制冷技术》
【年(卷),期】2010(030)004
【摘要】太阳能热泵供热系统中热泵和集热器的结合方式对其性能有较大影响.对热泵在前、集热器在后的热泵串联太阳能供热系统(HP+SC)与集热器在前、热泵在后的太阳能串联热泵供热系统(SC+HP)进行性能模拟和对比.以南京地区气候条件为例,设计出供热能力为10kW的太阳能热泵供热系统,建立其系统数学模型,深入分析两种结合方式下的热泵系统性能.结果表明:在典型晴天,随着太阳辐射强度的增大,热泵串联太阳能供热系统中热泵的性能优于太阳能串联热泵供热系统,热泵串联太阳能系统中的热泵COP最大可提高6.65%.
【总页数】5页(P18-22)
【作者】朱霞;梁彩华;张小松
【作者单位】东南大学,能源与环境学院,江苏,南京,210096;东南大学,能源与环境学院,江苏,南京,210096;东南大学,能源与环境学院,江苏,南京,210096
【正文语种】中文
【相关文献】
1.两种太阳能地板采暖系统室内热湿环境的对比实验研究 [J], 唐婕;李振海;郭留杰
2.基子徽细通道集热／蒸发器的太阳能热泵热水系统性能模拟与实验研究 [J], 周伟;张小松
3.太阳能热泵热水系统微细通道集热板/蒸发器性能模拟 [J], 周伟;张小松
4.光伏太阳能热泵/环形热管复合热水系统性能模拟 [J], 张政;李舒宏
5.夏热冬冷地区太阳能光伏/光热-地源热泵联合供热系统运行性能模拟 [J], 刘仙萍;雷豫豪;田东;郝小礼;廖胜明
因版权原因，仅展示原文概要，查看原文内容请购买。
