太阳能光伏板安装工法概述资料
太阳能光伏板安装工法电力水利
、功法特点
方式
本工法完全采用螺纹结构的拧紧方式, 没有采用焊接的方式。
效率
安装速度快,生产效率高,可以大大节省工期。 如果安装错误能够更快改正过来
外观 采用螺纹结构使得整体外观良好,无瑕疵。
管理
采用本工法使得现场管理更加方便,无须搭设更多 的设备
、工法使用范围
本工法适用于太阳能光伏板及钢结构的安装。
、工艺原理
太阳能光伏板安装过程中最重要的就是钢架与光伏板的 安装。因为工地所在的位置的地面上下落差接近,为提高安 装效率减少前期土建工程量,基础钢架的埋地部分与地面部 分是分开的而不是一个整体。这样就可以根据地面标高调整 地面以上钢架的高度使得光伏板的平面基本保持在同一水平 面上,这就减少平整地面所花费的人力及物力。光伏板安装 需经过子阵位置的测定、埋地钢架的打洞及安装、地面钢架 的安装、螺栓及螺母的安装、光伏板安装等工序。本工法为 安装工法,安装前的工序可看成材料及设备的准备。安装过 程中全部采用螺纹结构的拧紧方式,没有采用例如焊接等方 式进行加固。例如埋地部分的钢架采用螺纹结构、地面钢结 构与地下基础架相接处也采用的是螺栓螺母的螺纹结构(如 下图所示):
表 组件安装允许偏差
、工艺流程及操作要点
调整首末两根电池板固定杆的位置并将其紧固紧,将施工绳系 于首末两根电池板固定杆的上下两端,并将其绷紧。以施工绳 为基准分别调整其余电池板固定杆,使其在一个平面内。 安装组件前,应根据组件参数对每个光伏板进行检查测试其参 数值应符合产品出厂指标。
光伏板安装工程施工资料
光伏板安装工程施工资料一、工程概述光伏板安装工程是指将光伏板正确、牢固地安装在指定位置,并与逆变器、支架等其他组件连接,形成一个完整的光伏发电系统。
光伏板安装工程是光伏发电项目中非常重要的一环,其施工质量直接影响到光伏发电系统的稳定性和发电效率。
二、工程规模本工程为XXXX光伏发电项目,位于XXXX地区,占地面积XXXX平方米。
项目总装机容量为XXXX千瓦,共分为XXXX个子阵。
工程主要包括光伏板的安装、支架的安装、逆变器的安装、电缆的铺设等施工内容。
三、编制依据1. 设计文件:包括光伏发电项目的设计方案、施工图等。
2. 执行标准:光伏板安装工程应遵循的国家及行业标准,如《光伏发电系统安装工程技术规范》等。
四、开工前准备计划1. 人员准备计划:根据工程规模和施工内容,合理安排施工人员,包括技术工人、普工等。
2. 工机具准备计划:根据施工需求,准备相应的施工工具和机械设备,如螺丝刀、扳手、电钻、吊车等。
五、施工管理目标1. 质量目标:确保光伏板安装工程的质量达到设计要求和行业标准,保证光伏发电系统的稳定性和发电效率。
2. 工期目标:按照项目计划,合理安排施工进度,确保工程按时完成。
3. 安全目标:加强施工现场的安全管理,预防安全事故的发生,确保施工人员的人身安全。
六、施工流程1. 光伏板安装:按照施工图和设计要求,将光伏板固定在支架上,并连接到逆变器和其他组件。
2. 支架安装:根据设计要求,安装光伏板的支架,确保支架的稳定性和牢固性。
3. 逆变器安装:将逆变器安装在合适的位置,并与光伏板连接,确保逆变器的正常运行。
4. 电缆铺设:按照设计要求,铺设连接光伏板、逆变器和其他组件的电缆,确保电缆的敷设质量和安全。
七、质量控制1. 光伏板的安装应符合设计要求和行业标准,固定牢固,连接可靠。
2. 支架的安装应保证水平和垂直度,满足光伏板的安装要求。
3. 逆变器的安装应符合产品说明书和设计要求,固定牢固,连接可靠。
太阳能光伏发电系统安装施工工法(2)
太阳能光伏发电系统安装施工工法太阳能光伏发电系统安装施工工法一、前言太阳能光伏发电系统是一种利用太阳能将光能转化为电能的系统,具有环保、可再生等优点,在近年来得到广泛应用。
本文将介绍太阳能光伏发电系统安装施工工法,包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点太阳能光伏发电系统安装施工工法具有以下特点:1. 环保:太阳能光伏发电系统利用太阳能进行发电,不产生污染物和温室气体,是一种绿色环保的能源系统。
2.高效节能:光伏电池组件可以在太阳光照明下转换电能,将太阳能充分利用,从而实现高效节能。
3. 可靠性强:太阳能光伏发电系统具有长寿命、稳定可靠的特点,能够持续供应电能。
三、适应范围太阳能光伏发电系统安装工法适用于各种建筑物、土地和水面,如屋顶、立面、太阳能大棚、草坪、河面、湖泊等,也可应用于城市、乡村以及农田、工业区等不同场所。
四、工艺原理太阳能光伏发电系统安装施工工法基于太阳能光伏发电的工艺原理,通过将光能转化为电能实现电力供应。
具体工艺原理包括太阳能电池板的光电转化、组件的连接与固定、逆变器的电能调整等,通过这些原理,实现了光伏发电系统的正常运行。
五、施工工艺太阳能光伏发电系统的安装工艺包括以下几个施工阶段:1. 前期准备:包括施工人员的培训、工具设备的准备、材料和组件的采购等。
2. 勘察和测量:对施工场地进行勘察和测量,确定施工参数和安装位置。
3. 建设基础:根据建设要求进行地基处理和基础建设,确保安装稳定。
4. 安装电池板组件:根据设计方案和测量结果安装太阳能电池板组件。
5. 连接与固定:进行电池板组件之间的连接和固定,确保电池板组件的安全性和稳定性。
6. 安装逆变器:连接和安装逆变器,实现电能的调整与输出。
7. 系统调试:对整个太阳能光伏发电系统进行调试和检测,确保其正常运行。
8. 完工验收:对施工工程进行验收,确认工程符合设计要求和质量标准。
太阳能光伏板安装方法
太阳能光伏板安装方法
太阳能光伏板的安装方法如下:
1. 确定安装位置:选择一个没有阻挡和遮挡,并能全天候接受阳光照射的位置安装太阳能光伏板。
2. 准备支架:安装太阳能光伏板需要支架来支撑和固定。
支架可以是地面支架或屋顶支架,根据实际情况选择。
3. 安装支架:根据光伏板大小和数量,在选定位置上安装支架。
确保支架安装稳固。
4. 安装太阳能光伏板:将光伏板放置在支架上,根据需要进行固定。
通常可以使用螺栓或夹紧装置将光伏板固定在支架上。
5. 连接光伏板:将光伏板的电缆连接到逆变器或电池组上,确保连接稳固并保持电缆整齐。
6. 连接逆变器:将逆变器连接到光伏板的电缆上,确保电缆连接正确。
7. 连接电网:如果需要将太阳能光伏板的电力输出到电网上,则需要连接电网。
请注意遵守当地的电力规定和安全要求。
8. 测试和调试:确保所有电线连接正确,进行必要的测试和调试,确保太阳能光伏板正常工作。
9. 定期维护:定期清洁光伏板表面,检查电线连接的稳固性,并根据需要进行维护和维修,以保持太阳能光伏板的最佳效果。

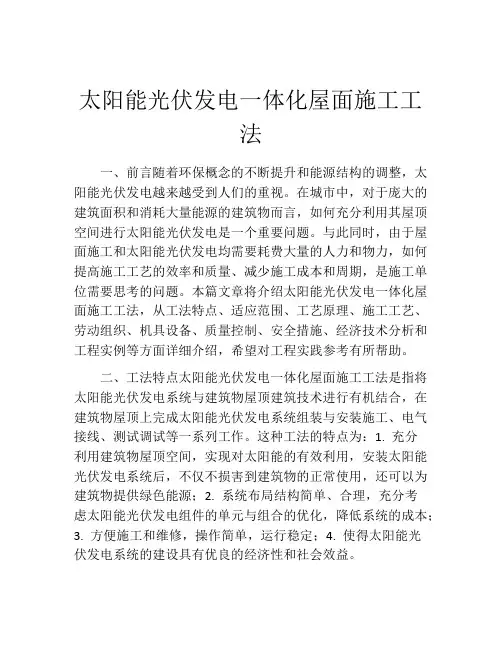

太阳能光伏发电一体化屋面施工工法
太阳能光伏发电一体化屋面施工工法一、前言随着环保概念的不断提升和能源结构的调整,太阳能光伏发电越来越受到人们的重视。
在城市中,对于庞大的建筑面积和消耗大量能源的建筑物而言,如何充分利用其屋顶空间进行太阳能光伏发电是一个重要问题。
与此同时,由于屋面施工和太阳能光伏发电均需要耗费大量的人力和物力,如何提高施工工艺的效率和质量、减少施工成本和周期,是施工单位需要思考的问题。
本篇文章将介绍太阳能光伏发电一体化屋面施工工法,从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面详细介绍,希望对工程实践参考有所帮助。
二、工法特点太阳能光伏发电一体化屋面施工工法是指将太阳能光伏发电系统与建筑物屋顶建筑技术进行有机结合,在建筑物屋顶上完成太阳能光伏发电系统组装与安装施工、电气接线、测试调试等一系列工作。
这种工法的特点为:1. 充分利用建筑物屋顶空间,实现对太阳能的有效利用,安装太阳能光伏发电系统后,不仅不损害到建筑物的正常使用,还可以为建筑物提供绿色能源;2. 系统布局结构简单、合理,充分考虑太阳能光伏发电组件的单元与组合的优化,降低系统的成本;3. 方便施工和维修,操作简单,运行稳定;4. 使得太阳能光伏发电系统的建设具有优良的经济性和社会效益。
三、适应范围太阳能光伏发电一体化屋面施工工法适用于各种民用、商用、工业建筑物的屋顶。
钢混结构、钢结构、混凝土结构、砖混结构等各种类型的建筑物,都可以使用该工法进行施工。
该工法施工的太阳能光伏发电组件有多种不同规格的选择,可根据屋顶型号、朝向、曝光度、电网情况等因素进行适配。
四、工艺原理太阳能光伏发电一体化屋面施工工法的工艺原理主要包括如下两个方面:1. 对施工工法与实际工程之间的联系太阳能光伏发电一体化屋面施工工法是一种适用于建筑物屋顶的太阳能光伏发电system, 通过对建筑物屋顶的结构进行了解和分析,合理设计系统,选择合适的电池板型号,计算出系统的组件和参数,以此来负责施工工艺的整个过程。
光伏板支架安装施工工法
光伏板支架安装施工工法一、前言光伏板支架安装施工工法是光伏电站建设过程中不可或缺的关键环节。
通过对工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析的分析和解释,本文旨在向读者介绍光伏板支架安装施工工法的全面内容。
二、工法特点光伏板支架安装施工工法具有以下特点:1. 快速高效:采用专业化施工队伍和标准化的操作流程,能够提高施工效率,减少工期。
2. 灵活可调:支架结构设计合理,可根据实际场地情况进行调整和变化,适应各种地形和环境条件。
3. 耐用可靠:采用优质材料和严格工艺要求,确保支架的耐久性和稳定性,可适应各种气候条件,延长使用寿命。
4. 环保节能:支架结构可以实现太阳能板的最佳角度和方向,提高发电效率,降低能耗,实现环保节能。
三、适应范围光伏板支架安装施工工法适用于各种光伏电站、屋顶发电、农业光伏等项目。
无论是平地、山地、沙漠还是湖泊,都可以采用光伏板支架安装施工工法进行安装。
四、工艺原理光伏板支架安装施工工法基于以下工艺原理:1. 场地勘察:通过对场地进行勘察和测量,确定地面平整度和地质条件,为支架的制作和安装提供基础数据。
2. 支架设计:根据光伏板的尺寸、强度和安装要求,进行支架的设计和计算,确保支架的稳定性和安全性。
3. 土建施工:根据支架设计要求进行基础和地基的施工,主要包括地基开挖、浇筑混凝土等工艺。
4. 支架安装:按照安装图纸和工艺要求,进行支架的预制和现场组装,包括支柱、连梁等组件的安装。
5.终验收与调整:对安装完成的支架进行终验收和调整,确保支架符合设计要求,并进行必要的调整和修正。
五、施工工艺光伏板支架安装施工工法的具体施工工艺如下:1. 场地准备:清理场地,确保施工区域平整、无杂物。
2. 勘察测量:通过测量和勘察,确定场地地形和地质条件。
3.基础施工:根据支架设计要求,进行基础和地基的施工,包括地基开挖、浇筑混凝土等工艺。
4. 支架安装:根据安装图纸和工艺要求,进行支架的预制和现场组装,包括支柱、连梁等组件的安装。
太阳能光伏板安装的正确方法
太阳能光伏板安装的正确方法
安装家用太阳能光伏发电板需要按照以下步骤进行:
1. 选址:选择一个光照充足、没有遮挡物的位置,比如房顶或者院子。
如果房顶无法承重或面积不足,可以考虑屋顶或地面架安装。
2. 安装支架:根据光伏板的尺寸和数量,安装相应的支架。
支架必须平稳牢固,并且与建筑物或地面之间有一定的距离,以便于光线照射和风力自然散热。
3. 安装电池板:将太阳能电池板固定在支架上,接好电线。
电线的长度应该预留足够的余地,方便连接逆变器。
4. 连接电缆:将电池板的电线连接到逆变器上,逆变器会把直流电转换成交流电。
5. 接入电网:将逆变器输出的电能接入家庭电网,实现自给自足或向电网出售多余电能。
同样也需要请专业人员操作安装。
6. 启动检查:启动发电系统并检查运行状态。
在正式使用之前,需要进行一些基本的检查和测试,以确保电池板、逆变器和电网连接正确,并且没有任何故障或漏电现象。
安装太阳能光伏板是一个专业性较强的工作,如果对具体步骤不太熟悉,建议找专业人员来进行安装。
太阳能光伏板安装方法
太阳能光伏板安装方法
以下是太阳能光伏板的安装方法:
1.选取合适的安装地点:太阳能光伏板应安装在受阳光直射和没有遮挡物的地方,如屋顶或墙壁上。
2.准备安装工具和材料:安装好光伏板需要一些基本的工具和材料,如钻、锤子、螺丝刀、铆钉、铝杆、U型卡、接线盒、电缆等。
3.安装光伏板框架:先预留好光伏板的安装位置,再根据光伏板的大小和数量,确定好框架的长度和宽度。
将框架固定在屋顶或墙壁上,可以使用支架或锚点等,确保框架稳固。
4.安装光伏板:将光伏板放置在框架上,根据安装说明调整好角度和方向。
使用铆钉或U型卡将光伏板固定在框架上,确保安装牢靠。
5.接线和测试:将光伏板的输出线接入接线盒中,再将电缆连接到电池或配电箱中。
测试光伏板是否正常工作,确保输出电压和电流符合要求。
6.安装完成后,需定期检查光伏板的输出电压、电流和绝缘等级,以确保光伏板的正常运行和安全使用。
总之,太阳能光伏板的安装需要专业人员进行,具体安装方法和要求可参考光伏板的安装说明书或咨询相关专业人员。
太阳能光伏发电一体化屋面施工工法
太阳能光伏发电一体化屋面施工工法太阳能光伏发电一体化屋面施工工法是在建筑屋面上直接安装太阳能光伏板发电系统的一种新型施工方式。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
一、前言太阳能光伏发电一体化屋面施工工法是应对能源危机和环境保护的重要举措。
通过在建筑屋面上安装光伏板,并将其与建筑结构相融合,可以实现建筑与清洁能源的有机结合,为建筑提供清洁的电力,同时充分利用太阳能资源,进一步推动可持续发展。
二、工法特点该工法的特点有:1.一体化施工:光伏板直接安装在建筑屋面上,整体形成建筑的一部分,不占据额外空间。
2.美观性好:将光伏板完全融入建筑中,不破坏建筑外观,具有良好的美观性。
3.经济效益明显:通过太阳能发电可以减少对传统电力的依赖,降低用电成本。
4.环保节能:对环境无污染,减少温室气体排放,提高能源利用效率。
5.长寿命:经过科学设计和优质材料选择,光伏板具有较长寿命,可持续发电效果好。
6.容易维护:屋面施工工法使得光伏板的维护更为便捷,可及时对故障进行保养和修复。
三、适应范围该工法适用于各种建筑类型,如住宅、商业、工业等不同用途的建筑。
特别适用于屋顶平坦、光照条件较好的建筑,如厂房、仓库等。
四、工艺原理太阳能光伏发电一体化屋面施工工法的工艺原理是通过将太阳能光伏板直接安装在建筑屋面上,利用光伏发电原理将光能转化为电能。
施工工法与实际工程之间的联系建立在以下技术措施上:1.屋面检测和设计:对建筑屋面进行检测和设计,确定光伏板的安装位置和数量。
2.光伏板安装:采用专业设备将光伏板固定在建筑屋面上,确保安全可靠。
3.电气连接:对光伏板进行电气连接,建立与电力系统的连接,实现电能输送。
五、施工工艺施工工艺包括以下几个阶段:1.准备工作:清理屋面,确保施工区域干净整洁,并确保工人的安全。
2.安装光伏板:按照设计要求,在屋面上安装光伏板,并确保其水平、垂直和固定牢固。
光伏板组装工艺
光伏板组装工艺一、准备材料在开始组装光伏板之前,需要准备以下材料:1.光伏板组件2.导轨及附件3.连接器及电缆4.保护装置(如防雷器、断路器等)5.紧固件(如螺丝、螺栓等)6.绝缘材料7.清洁剂和润滑剂二、检验光伏板在安装前,需要对光伏板进行仔细的检验,确保其质量符合要求。
主要检验内容包括:1.检查光伏板表面是否完好无损,无划痕、凹陷等缺陷。
2.检查光伏板上的电池片是否完好,无破损、开裂等现象。
3.检查光伏板的电气性能,如开路电压、短路电流等是否符合要求。
4.检查光伏板的标签和说明书是否齐全。
三、安装导轨根据设计要求,确定导轨的安装位置,并按照安装图纸进行安装。
安装时需注意以下几点:1.确保导轨与地面平行,且安装牢固。
2.确保导轨的间距和高度符合设计要求。
3.在安装过程中,应使用水平尺进行校准,确保导轨的水平度。
四、组装光伏板按照设计图纸,将检验合格的光伏板组装到导轨上。
组装时需注意以下几点:1.确保光伏板与导轨的连接牢固,无晃动现象。
2.按照设计图纸的顺序进行组装,确保组装正确。
3.在组装过程中,应使用绝缘材料对电缆进行保护,防止短路和漏电现象。
五、检查连接在光伏板组装完成后,需要进行电气连接的检查。
主要检查内容包括:1.检查连接器的插拔是否正常,无卡滞现象。
2.检查电缆的连接是否牢固,无松动现象。
3.检查电气性能参数是否符合要求,如开路电压、短路电流等。
4.在检查过程中,应使用万用表等工具进行测量和测试。
六、安装保护装置为了保护光伏系统免受雷击和过电压等危害,需要安装保护装置。
主要保护装置包括:防雷器、断路器等。
安装时需注意以下几点:1.按照设计要求选择合适的保护装置,并按照说明书进行安装。
太阳能光伏系统的安装说明
太阳能光伏系统的安装说明太阳能光伏系统的安装说明一、引言太阳能光伏系统是利用太阳能将光能转换成电能的设备,具有清洁、可再生等优点,被广泛应用于各个领域。
本文将为您介绍太阳能光伏系统的安装步骤和注意事项,希望能为您提供参考。
二、安装步骤1. 确定安装位置:选择一个光照条件良好、无遮挡物的地方,以确保太阳能板能全天吸收到充足的阳光。
2. 安装支架:根据太阳能光伏板的尺寸和安装位置,在地面或屋顶上安装支架,确保其稳固可靠。
3. 安装太阳能光伏板:将太阳能光伏板按照正确的方向和角度固定在支架上,注意不要损坏光伏板表面,并确保安装牢固。
4. 连接光伏板:使用电缆将太阳能光伏板连接到逆变器或储能装置,确保连接牢固可靠,并注意正负极的对应。
5. 安装逆变器和储能装置:将逆变器和储能装置安装在通风良好的室内或合适的位置,确保设备能正常工作。
6. 连接电网或负载:如果系统需要并网发电,将逆变器连接到电网上,如果系统需要供电给负载,将逆变器连接到负载上,并确保连接正确。
7. 连接电池(如有需要):如果系统需要储存电能,将电池连接到逆变器或储能装置上,并留意正负极的对应。
8. 连接保护装置:根据需要,将过载保护、短路保护等保护装置连接到系统的关键部位,确保系统的安全运行。
9. 联调测试:完成安装后,进行系统的联调测试,确保各个部件能正常工作,并检查各个参数是否符合要求。
10. 系统调试:系统安装完成后,根据实际情况进行调试,优化系统的工作效率,提高发电效果。
三、注意事项1. 安全第一:在安装过程中,要注意个人安全,佩戴合适的劳动保护用具,并确保设备的安全性能。
2. 法律法规:在进行太阳能光伏系统的安装前,要了解当地的法律法规,确保符合有关建设规范和标准。
3. 屋顶承重:如果在屋顶上安装太阳能光伏系统,要确保屋顶能承受光伏板和支架的重量,并采取相应的加固措施。
4. 防雷保护:在进行光伏系统安装时,要注意系统的防雷保护措施,以防止雷击对系统设备造成损害。
直立锁边型彩钢瓦屋面光伏组件安装施工工法
直立锁边型彩钢瓦屋面光伏组件安装施工工法直立锁边型彩钢瓦屋面光伏组件安装施工工法一、前言随着人们对可再生能源的需求不断增长,光伏发电作为一种清洁、可持续的能源形式得到了广泛的关注和推广。
作为光伏发电的一种常见应用方式,直立锁边型彩钢瓦屋面光伏组件安装方式正逐渐成为行业内的主流选择。
本文将介绍该种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例,旨在为读者提供关于该工法的全面了解和参考。
二、工法特点直立锁边型彩钢瓦屋面光伏组件安装工法具有以下特点:1. 绿色环保:该工法利用屋顶空间安装光伏组件,不占用其他土地资源,减少土地资源开发压力。
2. 方便安装与维护:通过直立锁边型彩钢瓦的设计,安装光伏组件的过程简单、快捷,且维护方便。
3. 美观实用:彩钢瓦与光伏组件的结合,既具备了造型美观的屋面效果,又实现了光伏发电的功效。
4. 兼顾保温隔热:直立锁边型彩钢瓦具备良好的保温隔热性能,能够有效降低屋面的能耗。
5. 抗风性能强:彩钢瓦的硬度较高,具备较强的抗风性能,能够在自然灾害中保持屋面的稳定性。
三、适应范围直立锁边型彩钢瓦屋面光伏组件安装工法适用于各类建筑的屋面,包括工业厂房、商业综合体、住宅等。
无论是新建建筑还是老旧建筑的改造,都可以采用该工法进行光伏发电系统的安装。
四、工艺原理该工法通过将光伏组件固定在直立锁边型彩钢瓦上,形成一种组合式屋面系统,实现了太阳能电能的利用。
具体工艺原理如下:1. 直立锁边型彩钢瓦的安装:在屋面进行直立锁边型彩钢瓦的安装,保证屋面的防水和保温隔热性能。
2. 光伏组件的安装:将光伏组件与直立锁边型彩钢瓦进行固定,结合电缆布线等工作,形成完整的光伏发电系统。
3. 接地系统的建立:根据安全要求,进行接地系统的建立,确保光伏发电系统的安全运行。
五、施工工艺直立锁边型彩钢瓦屋面光伏组件安装工艺分为以下几个阶段:1. 屋面准备:清理屋面,确保基层平整、干燥,并做好防水和保温措施。
超大面积曲面一体式光伏屋面施工工法
超大面积曲面一体式光伏屋面施工工法超大面积曲面一体式光伏屋面施工工法一、前言随着可再生能源的发展和应用,光伏发电成为一种重要的清洁能源解决方案。
超大面积曲面一体式光伏屋面施工工法作为一种创新的光伏发电技术,其施工工艺和质量控制等方面都具有重要的参考价值。
二、工法特点超大面积曲面一体式光伏屋面施工工法以大面积的建筑曲面作为安装基地,将光伏电池板整合进屋面结构中进行安装,形成一种完全融入建筑的光伏发电系统。
其特点包括:1. 利用建筑本身的曲面结构进行安装,光伏电池板与屋面形成完美一体化,不占用额外的土地资源。
2. 有效利用光伏电池板的展布面积,提高发电效率。
3. 增加建筑外立面的美观度和功能性。
4. 抗风压、防水性能好,提高屋面的整体性能。
三、适应范围超大面积曲面一体式光伏屋面施工工法适用于多种建筑类型,如工业厂房、商业综合体、公共建筑等。
尤其适用于拥有大面积曲面结构的建筑,如圆顶、弓形、曲线等。
四、工艺原理超大面积曲面一体式光伏屋面施工工法的理论依据是通过将光伏电池板与建筑屋面结合,最大程度地提高光伏发电效率,并确保施工质量。
工法采取的技术措施包括:1. 受力分析与结构设计:根据建筑曲面特点,进行受力分析和结构设计,确保光伏电池板的稳定性和安全性。
2. 光伏电池板安装:采用专用扣具或夹具将光伏电池板固定在建筑曲面上,并确保良好的电气连接。
3. 防水处理:对光伏电池板与屋面的连接部位进行防水处理,确保屋面的防水性能。
4. 施工工艺优化:通过不断优化施工工艺,提高施工效率和质量。
五、施工工艺1. 曲面测量:对建筑曲面进行精确测量,为后续工艺提供准确的数据支持。
2. 基础处理:对屋面基础进行清理、修补和加固等工作,确保基础的平整度和结构强度。
3. 光伏电池板安装:根据设计方案将光伏电池板固定在建筑曲面上,保证其稳固与安全。
4. 电气连接:连接光伏电池板之间的电气线路,确保正常的电能传输。
5. 风压测试:对已安装的光伏电池板进行风压测试,检验其在高风压环境下的稳定性。
太阳能光伏施工工法
目录第一章概述 (2)1.1 研究背景、目的意义 (2)1.2 太阳能发电特点 (4)1.3 试用范围 (5)第二章太阳能光伏发电工艺原理 (5)2.1 工艺原理 (5)2.2 太阳能光伏组件 (6)2.3 汇流箱 (11)2.4 直流配电柜 (13)2.5 并网逆变器 (14)第三章施工过程 (18)3.1主要技术措施 (18)3.2 注意事项 (23)第四章结语 (24)光伏安装施工工法摘要:新能源产业是中国确定的七大战略性新兴产业之一,以风电、太阳能为代表的新能源产业因具有科技含量高、市场潜力大、增长速度快、产业带动强的特点而被列为发展重点。
这对我国调整能源结构、加快转变能源增长方式、有效应对全球气候变化具有十分重要的战略意义。
Abstract:The new energy industry is one of China identified seven strategic emergingindustries, wind power, solar energy, represented by the new energy industry development are classified as high-tech, large market potential, fast growth, driven by strong industryfocus. Adjust the energy structure in China, to accelerate the transformation of energy growth, and effective response to global climate change has important strategic significance.第一章概述1.1 研究背景、目的意义太阳能技术发展日趋成熟,并网型光伏发电的电价已快速接近商业用电的电价水平,加之政策引导,整个太阳能光伏产业正以日新月异的速度发展。
太阳能电池板安装手册
太阳能电池板安装手册一、前言随着环境保护意识的逐渐增强和清洁能源的推广应用,太阳能电池板成为了现代建筑中常见的一种可再生能源设备。
本手册将为您提供太阳能电池板的安装指南,帮助您正确、高效地完成安装工作。
二、准备工作1. 确定安装位置:太阳能电池板的安装位置需满足较长时间的阳光照射,通常选在屋顶或明亮的露天区域。
2. 测量空间和尺寸:根据安装位置的大小,合理规划电池板的数量和尺寸,并确保所需空间能够容纳安装设备。
3. 准备所需工具和材料:安装太阳能电池板需要一些基本工具,如螺丝刀、扳手、电钻等,并准备好所需的安装组件和电缆。
三、安装步骤1. 安装支架:根据太阳能电池板的大小和安装位置,确定支架的数量和布局。
首先在安装位置上打好固定支架的固定钉,然后根据设计要求将支架与固定钉连接。
2. 安装电池板:将太阳能电池板放置在支架上,并使用螺丝或卡扣将其固定在支架上。
确保电池板与支架之间的固定紧密可靠。
3. 连接电缆:将电池板中的正负极与电缆正确连接,并使用端子或防水接头进行固定和密封,以确保电缆连接稳定和安全。
4. 接地处理:确保太阳能电池板的接地可靠,避免因雷击等原因造成的安全隐患。
可使用特殊接地电缆将电池板与接地系统连接。
5. 调整倾角和方向:根据当地的纬度和安装要求,合理调整太阳能电池板的倾角和朝向,以最大程度地接收阳光辐射。
四、注意事项1. 安全第一:在进行太阳能电池板安装过程中,确保自身安全,注意防止高空坠落和触电等危险。
2. 遵循制造商说明:在安装过程中,严格按照太阳能电池板的制造商提供的安装手册和说明进行操作,避免不必要的错误。
3. 防止损伤:在安装过程中,小心操作以防止太阳能电池板的表面受到损伤或划伤,影响其正常使用寿命。
4. 定期维护:完成安装后,定期检查太阳能电池板及其支架和连接件的使用状况,及时维修或更换受损或老化的部件。
五、总结太阳能电池板的安装需要谨慎操作,保证支架稳固、电池板牢固固定并正确连接电缆,同时注意安全和维护。
光伏组件安装方案
光伏组件安装方案一、简介光伏组件安装方案是指在光伏电站项目中,对太阳能光伏组件的安装步骤、方法和注意事项进行规划和说明的文件。
本方案旨在保证光伏组件的安全、稳定和高效运行,确保项目的顺利实施和发电效果的最大化。
二、方案概述1. 安装位置选择在选择光伏组件安装位置时,应优先考虑光照充足的地方,避免被高大建筑物或树木遮挡,确保光伏组件能够最大程度地接收到阳光。
同时,还要考虑土地的坚实程度、变形情况以及施工和维护的便利性。
2. 安装角度确定光伏组件的安装角度会影响其接收阳光的效果。
在确定安装角度时,应结合项目所在地的经纬度、季节变化、地面高差等因素进行综合考虑,以达到最佳的发电效果。
3. 安装支架选择安装支架是固定光伏组件的基础设施,对于安全稳定起着重要作用。
在选择安装支架时,应考虑耐候性能、承重能力、抗腐蚀性以及安装和维护的便利性。
同时,还要结合项目的实际情况,选用适合地形和土壤条件的支架类型。
4. 安装步骤(1)清理安装区域:清除安装区域的杂草和垃圾,确保地面干净整洁。
(2)安装支架:根据设计要求,将支架按照正确的间距和角度固定在地面上。
(3)连接布线:根据光伏组件的数量和布置方式,进行合理的电缆布线,确保连接的可靠性和美观性。
(4)安装光伏组件:将光伏组件依次安装在支架上,并进行固定,同时注意保护组件表面免受损坏。
(5)接地连接:对光伏组件进行接地连接,确保安全可靠。
(6)调整组件角度:根据设计要求和实际情况,对光伏组件的角度进行微调,以达到最佳发电效果。
5. 安装注意事项(1)安全防护:施工人员在进行安装作业时,应严格遵守安全操作要求,佩戴防护用品,并确保周围人员不受到伤害。
(2)质量检查:在安装过程中,对支架、光伏组件和布线进行质量检查,确保符合相关标准和规范要求。
(3)保护措施:在光伏组件安装完成后,应采取适当的防护措施,确保其不受恶劣天气、鸟类或其他外力的损害。
(4)日常维护:定期进行光伏组件的清洁和检查,及时清除灰尘和杂物,确保其表面的透光率和发电效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4、工艺原理
太阳能光伏板安装过程中最重要的就是钢架与光伏板的 安装。因为工地所在的位置的地面上下落差接近1m,为提高 安装效率减少前期土建工程量,基础钢架的埋地部分与地面 部分是分开的而不是一个整体。这样就可以根据地面标高调 整地面以上钢架的高度使得光伏板的平面基本保持在同一水 平面上,这就减少平整地面所花费的人力及物力。光伏板安 装需经过子阵位置的测定、埋地钢架的打洞及安装、地面钢 架的安装、螺栓及螺母的安装、光伏板安装等工序。本工法 为安装工法,安装前的工序可看成材料及设备的准备。安装 过程中全部采用螺纹结构的拧紧方式,没有采用例如焊接等 方式进行加固。例如埋地部分的钢架采用螺纹结构、地面钢 结构与地下基础架相接处也采用的是螺栓螺母的螺纹结构( 如下图所示):
5、工艺流程及操作要点
5.2.4.1.4支架的紧固度应符合设计图纸要求。 5.2.4.1.5组合式支架宜采用先组合框架后组合支撑及连接件的 方式进行安装。 5.2.4.1.6螺栓的连接和紧固应按照厂家说明和设计图纸上要求 的数目和顺序穿放。 5.2.4.1.7将前后立柱、斜撑、斜梁、支撑角钢使用螺栓连接, 形成立柱总成。连接螺栓不要拧紧,以便于后续调节,每八个 立柱组成一个单元。 5.2.4.1.8根据土建螺旋桩的位置,先将第一、四立柱总成点固 定在基础上,再用施工线安装第二、三个立柱,以此来保证在 同一个直线上。 5.2.4.1.9在调整好整排支架的高度后,采用顶丝的方法固定好 支架,然后开孔固定。
5、工艺流程及操作要点
5.2.5 支架安装的垂直度和角度应符合下列规定: 5.2.5.1支架垂直度偏差每米不应大于±1度,支架角度偏差度不 应大于±1度。 5.2.5.2对不能满足安装要求的支架,应责成厂家进行现场整改。 5.2.5.3 固定及手动可调支架安装的允许偏差应符合表5.2.2中的 规定
太阳能光伏板安装工法
上海电力安装第二工程公司
周 强 刘 刚
01
02 03 04
前言介绍
功法特点 使用范围 工艺原理
目录页
contents
05
06 07 08
施工工艺流程及操作要点
设备及人员配置 质量控制 安全措施
09
10 11
环保措施
效益分析 应用实例
1、前言
背景
随着国家节能减排、保护环境政策的实施,随着各地经济 的快速发展,电力需求越来越大,各地区为了满足日益增长 的用电需求和节能减排的需要,都开始建设大型燃煤火力发 电机组。但火力发电的缺点也很明显:一是化石燃料的储量 有限,面临着枯竭的危险;二是化石燃料燃烧产生的废气对 环境有着严重危害。所以就要求我们去寻找新能源,而太阳 能就能同时避免火力发电两个主要的缺点,同时还具备了: 不受资源分布地域的限制;可在用电处就近发电;能源质量 高;获取能源花费的时间短等优点。 太阳能光伏发电就是利用利用半导体界面的光生伏特效 应而将太阳能直接转换成电能的一种技术,光伏板经过串联 后和封装保护可形成大面积光伏板组件,再配合上功率控制 器等部件就形成了光伏发电装置,该装置可以方便地实现为 用户照明及生活供电,可以在一些多种发电模式的区域内并 网实现互补。
表5.2.2 固定及手动可调支架安装的允许偏差
项目 中心线偏差 垂直度(每米) 相邻横梁间 水平偏差 东西向全长(相同标高) 相邻立柱间 立柱面偏差 东西向全长(相同轴线) 允许偏差(mm) ≤2 ≤1 ≤1 ≤10 ≤1 ≤5
5、工艺流程及操作要点
5.2.6光伏板安装前的准备工作 5.2.6.1组件的型号、规格应符合设计要求。 5.2.6.2组件的外观及各部件应完好无损 5.2.6.3安装人员应经过相关安装知识培训和技术 交底。 5.2.6.4组件安装前应对组件进行抽检验收。 5.2.7光伏组件的安装要求: 5.2.7.1光伏组件安装应按照设计图纸进行。在光伏电站的建设 中,往往会选用不同规格和型号的光伏组件。而不同的光伏组 件,其电性能不同,若电流量偏差值较大,则是不允许在一个 组串内安装的。安装前应按照设计图纸仔细核对组件规格和型 号。
2、功法特点
本工法完全采用螺纹结构的拧紧方式, 没有采用焊接的方式。 安装速度快,生产效率高,可以大大节省工期。 如果安装错误能够更快改正过来
方式 效率
外观 管理
采用螺纹结构使得整体外观良好,无瑕疵。 采用本工法使得现场管理更加方便,无须搭设更多 的设备
3、工法使用范围
本工法适用于太阳能光伏板及钢结构的安装。
4、工艺原理
图一
)
图二(A类的螺栓共有三个每个之间角度为120°
4、工艺原理
5、工艺流程及操作要点
5.1工艺流程 施工前的准备→施工方案编制→施工技术及安全交底 →轴线定位及测量放线→钢结构尺寸复查→钢构架组 合→钢构架验收→光伏板安装。
5.2操作要点 5.2.1钢架安装前的应做相应的质量检查 5.2.1.1外观及保护层应完好无损。 5.2.1.2型号、规格及材质符合设计图纸要求,附件 、备件应齐全。 5.2.1.3产品的技术文件安装说明及安装图应齐全。 5.2.1.4检查支架钢材有无明显扭曲变形,方钢的平 直度误差应小于等于总长度的1/1000。
5、工艺流程及操作要点
5.2.2 支架宜存放在能避雨、雪、风、沙的场所,存放 处不得积水,应做好防潮防护措施。如存放在滩涂、盐 碱等腐蚀性强的场所应做好防腐蚀工作。保管期间应定 期检查,做好防护工作。 5.2.3支架安装前安装单位应按照方阵土建基础“中间 交接验收签证单”的技术要求对水平偏差和定位轴线的 偏差进行查验,不合格的项目应整改后再进行安装。
5、工艺流程及操作要点
5.2.4固定式支架及手动可调支架的安装应符合下列规定: 5.2.4.1支架安装和紧固应符合下列要求: 5.2.4.1.1支架的安装在考虑安全和劳动效率的前提下不宜在雨 雪天气下进行。支架安装验收的标准主要应分为紧固度和偏差度 两方面考虑,对其紧固度的要求,直接影响到组件安装好后的抗 风能力,故应严格控制。支架采用镀锌件,若破坏了镀锌层,将 降低支架的使用寿命。 5.2.4.1.2支架的倾斜角度直接影响到组件的安装角度,组件的 安装角度又直接影响到组件的效率。对于固定式支架的角度,都 是综合当地的经纬度和相关气象数据计算而来,根据计算组件角 度的偏差在±1度时,对组件的效率影响不大,故设计院对支架 的安装角度提出要求。 5.2.4.1.3对支架安装过程中的偏差值做出要求,主要为整体感官 考虑。但支架的安装质量绝大部分取决于基础的安装质量。
