高压电压表的测量方法-高压试验

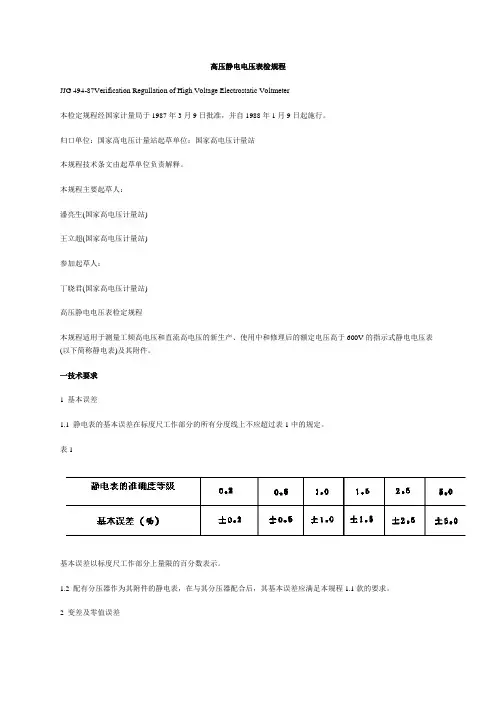

高压静电电压表检规程
高压静电电压表检规程JJG 494-87Verification Regullation of High Voltage Electrostatic Voltmeter本检定规程经国家计量局于1987年3月9日批准，并自1988年1月9日起施行。
归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。
本规程主要起草人：潘亮生(国家高电压计量站)王立超(国家高电压计量站)参加起草人：丁晓君(国家高电压计量站)高压静电电压表检定规程本规程适用于测量工频高电压和直流高电压的新生产、使用中和修理后的额定电压高于600V的指示式静电电压表(以下简称静电表)及其附件。
一技术要求1 基本误差1.1 静电表的基本误差在标度尺工作部分的所有分度线上不应超过表1中的规定。
表1基本误差以标度尺工作部分上量限的百分数表示。
1.2 配有分压器作为其附件的静电表，在与其分压器配合后，其基本误差应满足本规程1.1款的要求。
2 变差及零值误差2.1 微型、小型和能耐受机械力作用的静电表，其指示值的变差不应超过其允许的基本误差绝对值的1.5倍。
其他静电表指示值的变差不应超过其基本误差的绝对值。
2.2 静电表的零值误差不应超过如下的规定：2.2.1 能耐受机械力作用的静电表、微型和小型的静电表、标度尺角度大于120°的静电表和张丝式静电表用公式⑴确定允许的零值误差：式中：K--静电表准确度等级的数值；L--标度尺的长度(mm)。
2.2.2 其他静电表为按⑴式确定的数值的一半。
2.3 通过改变电极距离转移量程的0.5级和0.2级的静电表，由于转移量程的操作造成任一个量程读数的分散性(以下简称分散性)不得大于其基本误差绝对值的40%。
3 倾斜误差将静电表自规定的工作位置，按表2所规定的角度向任一方面倾斜，其指标值的改变不应超过表1中的规定值。
指示值改变的表示方法与基本误差表示方法相同。
如静电表上未注明工作位置，则在垂直与水平两个位置都应符合本条要求。
高电压的测量技术
四
• 高电压测量标准与方法概述
• 球隙放电法 • 高压静电电压表 • 分压器
稳态高电压：主要是指工频交流高压和直流高压。 冲击电压：快速变化的一种电压。测量冲击电压的整
个测量系统必须具有良好的瞬态响应特性。冲击电压 的测量包括峰值测量和波形记录两个方面
测量的不确定度（误差）
1. 球间隙放电
测量原理
空气在一定电场强度下， 才能发生放电。均匀电场 下空气间隙的放电电压与 间隙距离具有一定的关系。 可以利用间隙放电来测量 电压，但绝对的均匀电场 是不易做到的，只能做到 接近于均匀电场。 测量球隙是由一对相同直 径的金属球所构成。加压 时，球隙间形成稍不均匀 电场。当其余条件相同时， 球间隙在大气中的击穿电 压决定于球间隙的距离。
实验室的高电压测量
交流高电压测量： (1) 利用气体放电测量交流高电压――如测量球隙。 (2) 利用静电力测量交流高电压――如静电电压表。 (3) 利用整流电容电流测量交流高电压――如峰值电压 表。 直流高电压的测量： 用高欧姆电阻串联直流毫安表可以测量直流电压的平 均值，是一种比较方便而又常用的测量系统。
激发自由电子的方法：所以国际标准规定，凡所用球径
小于12.5厘米或测量电压低于50千伏，都必须用照射， 即用人工方法使间隙中空气电离。
预放电：冲击和稳态都需要预放电
50%放电电压的测量
50%放电电压的概念：所谓球隙的50%放电电压值，是指在
此电压作用下，相应的球间隙距离的放电概率为50%。 测量方法：一种简单的做法，如使某一冲击电压作用到某一 球隙距离上，十次中如有五次放电五次不放电，则此冲击电 压即为该球隙距离的50%放电电压。但要在十次中正好有五 次放、五次不放，实践中有困难，所以有规定认为如十次中 能有四次放、六次不放，或六次放、四次不放都可算作50% 放电电压。
高电压测量
一、高压静电电压表
两个特制的电极间加上电压 u，电极间
就会受到静电力 f 的作用，而且 f 的大小与 u 的数值有固定关系，设法测量
f
的大小就确定
所加电压 u的大小。利用这一原理制成的仪表 即为静电电压表，它可以用来测量低电压，也
可以在高压测量中得到应用。
若采用的是消除了边缘效应的平板电极，那么由 静电场理论，易求得
f u2
f 但仪表不可能反映力的瞬时值 均值 F 。
，而只能反映其平
U F
为了尽可能减少极间距离和仪表体积，极间应采 用均匀电场，所以高压静电电压表的电极均采用 消除了边缘效应的平板电极，如图4-3所示。
静电电压表的优点
内阻抗特别大，几乎不消耗什么能量
能测量相当高的交流和直流电压
二、峰值电压表
升降法
预先估计一个大致50％击穿电压的2％～3％作为级
差 U，凡是加压引起击穿，则下次加压比上次 高 U。反复加压20～40次，分别统计各级电压 U i 的加压次数
ni ，
U 50%
U n n
i i
i
用球隙测量冲击电压时，应通过调节极距 d 来
达到50％放电概率，此时被测电压即等于球隙 在这一距离时的50％冲击放电电压。
确定50%的放电概率常用10次加压法，即对球隙 加上10次同样的冲击电压，如有4～6次发生了
放电，即可认为已达到50％放电概率。
确定球隙或其他自恢复绝缘的50％冲击放电电压： 多极法 或固定电压值，逐级调节 球隙距离；或固定球隙距 离，逐级改变所加冲击电 压的幅值。得到放电概率 P与所加电压U（或球隙距 离d)的关系曲线，从而得 到P＝50％时的U50％ （或d50%)

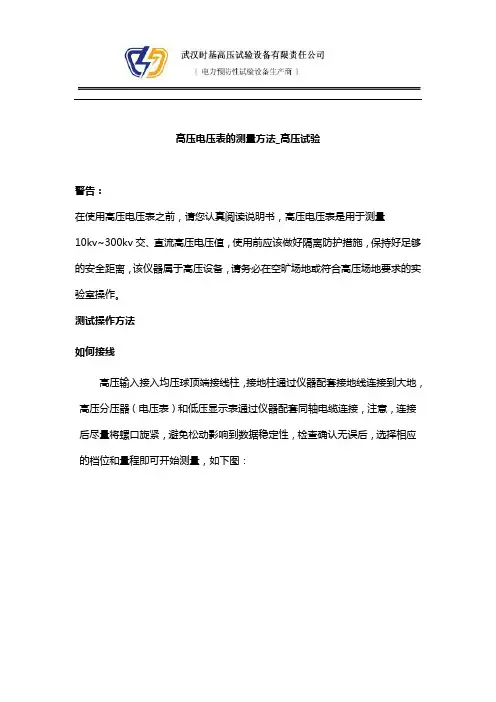

高压电压表的测量方法_高压试验
高压电压表的测量方法_高压试验
警告：
在使用高压电压表之前，请您认真阅读说明书，高压电压表是用于测量
10kv~300kv交、直流高压电压值，使用前应该做好隔离防护措施，保持好足够的安全距离，该仪器属于高压设备，请务必在空旷场地或符合高压场地要求的实验室操作。
测试操作方法
如何接线
高压输入接入均压球顶端接线柱，接地柱通过仪器配套接地线连接到大地，高压分压器（电压表）和低压显示表通过仪器配套同轴电缆连接，注意，连接后尽量将螺口旋紧，避免松动影响到数据稳定性，检查确认无误后，选择相应的档位和量程即可开始测量，如下图：
测量结果显示
数字高压表显示数字即是当前电压值，无须换算，高压表面板有Height档位和low档位，当电压超出设计电压1/2或者超出量程时，选择height档位，根据电压的大小选择合适的档位，可以让测量值更精准。
注意事项
高压分压器配有配套接地线，底座上装有专用接地柱，每次使用前都必须将接地柱可靠接地，高压测试线尽量用耐高压导线，测试线必须架空，不得拖地或离地面太近，高压分压器和低压显示表至少相距两米以上，测试人员做试验时，一定不得靠近高压分压器（安全距离两米以上）。

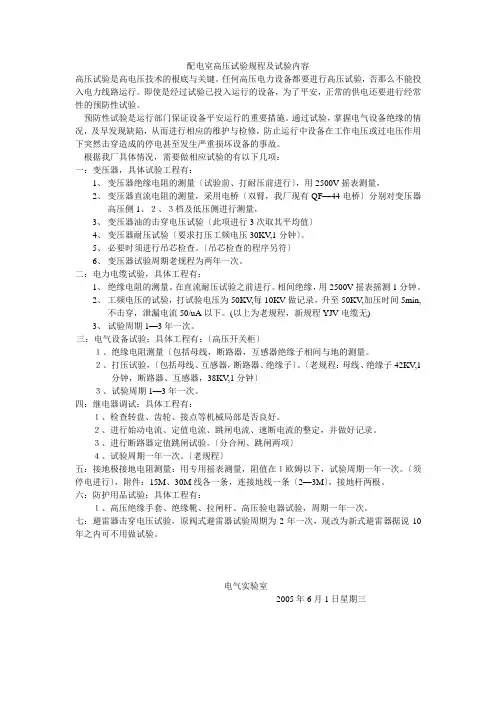

配电室高压试验规程及试验内容
配电室高压试验规程及试验内容高压试验是高电压技术的根底与关键。
任何高压电力设备都要进行高压试验，否那么不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了平安，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备平安运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验工程有：1、变压器绝缘电阻的测量〔试验前、打耐压前进行〕，用2500V摇表测量，2、变压器直流电阻的测量，采用电桥〔双臂，我厂现有QF—44电桥〕分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验〔此项进行3次取其平均值〕4、变压器耐压试验〔要求打压工频电压30KV,1分钟〕。
5、必要时须进行吊芯检查。
〔吊芯检查的程序另符〕6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体工程有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。
(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。
三：电气设备试验：具体工程有：〔高压开关柜〕１、绝缘电阻测量〔包括母线，断路器，互感器绝缘子相间与地的测量。
２、打压试验，〔包括母线、互感器，断路器、绝缘子〕。
〔老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟〕３、试验周期1—3年一次。
四：继电器调试：具体工程有：１、检查转盘、齿轮、接点等机械局部是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。
３、进行断路器定值跳闸试验。
〔分合闸、跳闸两项〕４、试验周期一年一次。
高电压设备测试01绝缘电阻试验操作过程
高电压设备测试01绝缘电阻试验操作过程绝缘电阻试验（Insulation Resistance Test）是高电压设备测试中的一项重要指标，用于测量设备在高压下的绝缘性能。
下面是一个关于绝缘电阻试验的操作过程的详细介绍。
1.前期准备在进行绝缘电阻试验之前，首先要对测试仪器和设备进行检查和准备。
检查测试仪器是否正常运行，并与设备连接正常。
检查设备的电源和安全开关，确认其处于关闭状态。
2.设置测试参数根据设备的供电电压和额定电压，设置测试仪器的测试参数。
主要包括选取适当的测试电压和测试时间。
3.测试接线将测试仪器与设备正确接线。
根据绝缘电阻试验的要求，将测试仪器的电极引线分别连接到设备的对应电极上。
通常，将测试仪器的信号线连接到设备的供电线上，将测试仪器的地线连接到设备的接地线上。
4.开始测试在确保测试线路正确接线的情况下，启动测试仪器开始绝缘电阻试验。
仪器会输出设定的测试电压，并在设定的测试时间内对设备的绝缘电阻进行测试。
5.监测电阻值在测试过程中，密切关注测试仪器上的电阻值数据显示。
观察电阻值是否符合设备的绝缘要求，以及是否随着时间的推移而变化。
记录测试过程中的数据变化。
6.结束测试测试时间到达设定值后，测试仪器将自动停止测试，并显示最终的电阻值。
如果测试中出现异常情况，如电阻值不稳定或超出设备允许的范围，应立即停止测试。
7.结果分析根据测试得到的电阻值数据，对设备的绝缘性能进行分析和评估。
如果电阻值在规定的范围内，说明设备绝缘良好。
如果电阻值低于要求值，说明设备存在绝缘故障，需要进行修理或更换。
8.数据记录将绝缘电阻试验的测试数据进行记录，包括设备的名称、型号、测试时间、测试电压、测试参数和测试结果等信息。
这些数据对于设备的维护和保养都具有重要的参考价值。
9.测试报告根据记录的测试数据，编写绝缘电阻试验的测试报告。
报告中应包括设备的名称、型号、测试时间、测试电压、测试参数、测试结果和分析等内容，以及对设备绝缘性能的评估和建议。
高电压试验技术实验指导书
高电压试验技术实验高电压试验技术的实验是在具体的试验设备上研究高电压及冲击大电流的产生和测量。
通过有关实验，了解各种试验装置的类型、具体结构及操作方法；掌握各种测量装置和仪器、仪表的使用方法。
一般来说，工频高电压、直流高电压、冲击高电压和冲击大电流的产生和测量，都可以在实验室现有的试验设备上进行。
开展教学实验时，如果受客观条件的限制，可采用模拟实验装置。
高电压试验技术中涉及的设备是实现绝缘强度试验的主要设备。
本章以工频高压的产生和测量、冲击电压的产生和测量和避雷器阀片实验为例介绍了电气设备的高电压和大电流的试验方法。
掌握这些试验方法，对巩固理论知识和指导今后的工作都具有实际意义。
实验一工频高压的产生和测量一、实验目的：1、掌握高压试验变压器的试验接线与操作方法。
2、掌握高压试验变压器校正曲线的制定方法。
3、掌握工频高压的几种测量方法：用测量球隙进行测量、用高压静电电压表进行测量和用工频分压器(电容式分压器)配合低压仪表进行测量。
二、实验装置及线路图：工频实验装置如图1所示。
2R 1R 2G图1工频高压试验线路图T 1—调压器，220V/450V/56KVA ；T 2—高压试验变压器，50KV/280V/50KVA ；V l —交流电压表，75/150/300V ，0.5级；V 2—静电电压表，20KV/5OKV ，1.5级；V 3—交流电压表或示波器；R 1—变压器保护电阻，10~20K ；R 2—球隙保护电阻；Cx —试品三、实验说明工频高电压试验装置通常由调压器、试验变压器、保护电阻、分压器和静电电压表以及球隙等组成。
试验变压器的工作原理与电力变压器相同，但由于工作条件和工作任务的不同，试验变压器具有工作电压高、变比大、漏抗大、绝缘裕度小、容量小、工作时间短等特点。
其主要类型有单套管金属外壳型试验变压器、双套管金属外壳型试验变压器、绝缘外壳型试验变压器和串级试验变压器。
进行工频高电压试验时，要求试验电压从零开始，均匀升压，因此必须使用调压设备。
电子产品高压测试原理
电子产品高压测试原理
电子产品高压测试是一种常用的检测方法，可以用于检验设备的绝缘性能和电气安全性能。
该测试方法利用高压电源产生高电压，通过在电子产品上施加高压电压，来判断产品是否能够正常工作，并对其绝缘性能进行评估。
在高压测试过程中，首先需要准备一台高压电源，其输出电压可根据需要进行调节。
然后将待测试的电子产品连接到高压电源的输出端，并确保电子产品与地之间无短路现象。
接下来，将高压电源的输出电压逐渐增加，直至达到预定的测试电压。
测试电压的大小通常会根据产品的安全标准和规定来确定。
在测试过程中，我们需要检查电子产品是否存在漏电现象，即高压电流是否能够通过导线、元件和设备的绝缘界面等传导到地。
如果电子产品的绝缘性能合格，那么在测试电压下，漏电电流应该能够控制在安全范围内。
为了确保测试的准确性和可靠性，通常还需要对测试结果进行记录和分析。
可以使用示波器、电流表等仪器来监测和记录测试过程中的电流和电压变化。
通过对测试结果的分析，可以有效评估电子产品的绝缘性能和电气安全性能，以及判断产品是否符合相关的技术标准和安全要求。
需要注意的是，在进行高压测试时，一定要严格遵守相关的安全操作规程，确保操作人员和设备的安全。
同时，高压测试只是电子产品测试的一个环节，还需要综合考虑其他因素，如散热性能、电磁兼容性等，来全面评估产品的质量和可靠性。
打高压测试标准
打高压测试标准在进行高压测试之前，首先需要明确测试的目的和标准。
高压测试是一种用来检测设备或材料在高压环境下的耐受能力的测试方法，其目的是确保设备在正常使用和异常情况下都能够安全可靠地运行。
因此，制定和执行高压测试标准对于保障设备和人员安全至关重要。
在进行高压测试之前，需要准备好测试设备和相应的工作人员。
测试设备应当经过严格的校准和验证，确保其测量结果的准确性和可靠性。
工作人员需要接受专业的培训，了解高压测试的操作流程和安全注意事项，确保测试过程中不发生意外。
在进行高压测试时，需要严格按照相关标准和规范进行操作。
首先，需要确定测试的高压值和持续时间，以及测试设备的稳定性和精确度。
其次，需要对测试样品进行充分的准备，确保其表面清洁、无损伤和符合测试要求。
接下来，进行高压测试时需要严格控制测试环境，包括温度、湿度、气压等因素，以确保测试结果的准确性和可比性。
在进行高压测试时，需要密切关注测试过程中的各项参数和数据，及时记录和分析测试结果。
在测试结束后，需要对测试设备进行维护和保养，确保其在下次测试时能够正常使用。
同时，还需要对测试样品进行评估和分析，得出相应的结论和建议，为设备的改进和优化提供参考。
在高压测试标准中，还需要包括相关的安全规范和操作流程。
高压测试是一项高风险的工作，需要严格遵守相关的安全规范和操作流程，确保测试过程中不发生意外。
同时，还需要对测试设备和工作人员进行定期的检查和维护，确保其在测试过程中的安全性和可靠性。
总的来说，制定和执行高压测试标准对于保障设备和人员安全至关重要。
在进行高压测试时，需要严格按照相关标准和规范进行操作，确保测试结果的准确性和可靠性。
同时，还需要密切关注测试过程中的各项参数和数据，及时记录和分析测试结果，为设备的改进和优化提供参考。
通过严格执行高压测试标准，可以有效提高设备的安全性和可靠性，保障设备和人员的安全。
高压试验操作规程
高压试验操作规程
《高压试验操作规程》
一、前言
高压试验是工程设计中常见的一种测试方法，用于验证设备在高压环境下的安全性能。
为了保证测试的准确性和安全性，制定了一系列操作规程。
二、测试准备
1. 确定测试设备和试验要求
2. 确保测试人员已经接受专业培训
3. 准备好所需的安全防护设备和工具
4. 查阅相关资料，了解测试标准和流程
三、测试操作
1. 在测试前进行必要的安全检查和准备工作，确保测试环境安全可靠
2. 按照测试标准和流程进行测试操作，严格按照规定的参数进行调节和操作
3. 实时监测测试设备和试验样品的状态，及时发现并处理异常情况
4. 确保测试过程中的安全和环保要求，避免出现意外事故
四、测试结束
1. 测试完成后对设备进行清洁和维护
2. 对测试数据进行汇总和分析，撰写测试报告
3. 总结测试过程中的经验和不足，不断完善操作规程
五、安全注意事项
1. 严格按照规程操作，切勿擅自更改测试参数或流程
2. 在测试过程中保持高度警惕，及时处理可能出现的安全隐患
3. 对测试人员进行定期的安全培训和考核，确保其具备必要的安全意识和操作能力
4. 在测试现场设置安全警示标识，保证测试环境的安全性
六、结语
《高压试验操作规程》是确保高压试验工作安全有效进行的重要文件，相关人员应严格遵守并不断完善规程，以确保测试工作的顺利进行和结果的准确可靠。
变配电设备安全检测高压试验方案
变配电设备安全检测高压试验方案高压测试是变配电设备安全检测中的重要环节，主要用于检测设备的绝缘性能以及耐电压能力。
下面是一份针对变配电设备的高压试验方案，用于确保设备的安全性能。
1.测试目的：高压试验的主要目的是检测设备的绝缘性能和耐压能力，以确保设备在正常运行时不会发生漏电、火灾等意外情况。
2.测试对象：变配电设备包括开关柜、断路器、避雷器、隔离开关等。
3.测试仪器：高压试验仪、电压表、电流表、绝缘电阻测试仪等。
4.测试方法：a.准备工作：-确保测试设备的正常运行，检查仪器的电源、接线、电缆等情况。
-根据设备的额定电压和额定电流选择合适的测试电压和电流。
-制定测试计划，明确测试对象、测试点、测试顺序、测试时间等。
b.预试验：-对设备的绝缘电阻进行测试，检查设备的绝缘状况。
-使用绝缘电阻测试仪对设备的绝缘电阻进行测试，记录测试结果。
c.高压试验：-连接高压试验仪和设备，确保测量线路的正确连接。
-逐渐升高测试电压，记录设备的耐压情况。
-根据设备的额定电压和规定的耐压时间，保持电压在设定范围内并记录测试结果。
d.测试结束：-检查测试仪器和设备的状态，确保设备安全。
-对测试结果进行分析，得出结论，并生成测试报告。
-如果设备存在问题，应及时修理或更换设备。
5.安全注意事项：-进行高压试验时，应按照相关安全操作规程进行，确保操作人员的安全。
-在测试过程中，应定期检查仪器的状态，防止出现故障。
-高压试验时产生的电压和电流较大，应采取适当的安全措施，以防止触电和火灾等意外事故的发生。
高压试验是变配电设备安全检测中的重要环节，在使用本方案进行测试时，请务必遵循相关安全规定，确保测试过程的安全性，从而保障设备的正常运行和生产安全。
高压试验
高压试验总结交流高压试验系统交流高压试验系统一般由调压设备、变压设备、保护设备、测量设备、控制设备等组成，试验系统的一般回路如图1：图1交流高压试验系统（工频耐压一般回路）T1为调压器,它的作用是保证交流高压试验系统能够均匀的输出可调电压。
T为变压器，它的作用是保证交流高压试验能够产生规定的高压。
R为保护电阻，它的作用是防止被试品放电时所产生的截波对变压器的损伤；也用它限制过电流和抑制过电压，减少对被试品的损坏。
除保护电阻外，系统中还经常采用过电流保护、过电压保护和保护球隙（指在试品两端加装球隙保护装置，电压过高时，高电压通过球隙击穿放电，引入地线，从而对sp起保护作用，还有在两端加压“分闸对地”时在低压测接保护球隙，若试品击穿，高压侧电压可能破坏低压变压器，加了保护球隙后，高电压可通过球隙对地放电，从而保护了低压变压器）。
SP为试品（如高压断路器、GIS、隔离开关、互感器、避雷器）的电容量。
C1为分压器高压臂，C2为分压器低压臂，C1和C2组成分压器，C1电容量小于C2。
分压器的作用是测量试品端所加试验电压。
V是静电电压表，它的作用是读取试品端试验电压，也可用峰值电压表。
r是用于在试验中消除C2上的残余电荷，使分压器具有良好的升降特性。
r=1/C2～2/C2（C2单位F，r单位Ω）。
测量电压电力部门测量交流电压，一般是通过电压互感器和电压表来实现的。
但这种方法在试验室中测量交流高电压是不现实的，因为高电压电压互感器非常昂贵，且笨重及体积大。
因此试验室中测量交流电压一般采用以下几种方法：1.利用气体放电测量交流高电压——如测量球隙。
在交流耐压试验中，球隙不仅可以作为保护用，还可以用作测量用。
球隙测量高电压的原理是在一定的大气条件下，一定直径的铜球，球隙间的放电电压决定于球隙距离。
用球隙测量高压时，只有当球隙放电时，才能从相应的表中（可查阅GB 311.6-83《高电压试验技术第五部分测量球隙》）查得电压。
高压测试作业指导书
高压测试作业指导书：一、引言高压测试是一种常用的工程测试方法，用于测试电力设备或电路的绝缘性能和耐受能力。
在进行高压测试时，需要特别注意安全规范和操作流程，以确保测试过程的安全有效。
本指导书将从测试前准备、仪器设备选用、操作步骤和测试结果分析等方面，详细介绍高压测试的作业流程及注意事项。
二、测试前准备1. 确定测试对象：根据具体测试的需要，确定要测试的电力设备或电路。
2. 安全评估：进行安全评估，评估测试所涉及的电压、电流和功率等参数，判断其对人身安全和设备安全的风险。
根据评估结果，制定相应的安全防护措施。
3. 选择测试仪器：根据测试对象的特点和测试要求，选择合适的测试仪器。
测试仪器应符合相关国家标准，并具备合格证书。
4. 检查仪器设备：在进行测试前，应检查测试仪器的状态和使用情况，确保仪器正常工作。
如发现异常，应及时进行维修或更换。
5. 安装测试设备：根据测试对象的特点和测试要求，安装好测试设备。
确保测试设备与电源、地线等连接正确，并接地良好。
6. 准备测试记录表：准备好相应的测试记录表，用于记录测试过程和测试结果。
三、操作步骤1. 现场清理：在进行测试前，应对测试现场进行清理，将有可能影响测试的杂物和障碍物清除。
确保测试现场的环境整洁、无尘和通风良好。
2. 连接测试设备：根据测试对象的特点和测试要求，将测试设备与测试对象进行连接。
连接过程中，应注意连接线的长度和绝缘性能，确保连接稳定可靠。
3. 设置测试参数：根据测试要求，设置好测试仪器的参数。
包括测试电压、测试时间、测试方式等。
参数设置应根据具体情况和要求进行，确保测试结果的准确性。
4. 开始测试：确认测试设备和测试对象的连接正确，进行测试前的安全检查。
然后，按照设定的测试参数，启动测试设备进行测试。
测试过程中，应密切观察测试指示器和仪器显示，确保测试过程安全有效。
5. 记录测试数据：在测试过程中，及时记录测试数据，包括测试电压、测试时间、测试结果等。
高压断路器高压试验方法
高压断路器高压试验方法一、引言高压断路器是电力系统中重要的保护设备，用于控制和保护电力系统中的电气设备。
为了确保高压断路器的稳定性和可靠性，需要进行高压试验。
本文将介绍高压断路器高压试验的方法和步骤。
二、高压试验的目的高压试验是为了检测高压断路器在额定电压下的工作能力和绝缘性能，以确保其在实际运行中的可靠性和安全性。
高压试验可以发现潜在的缺陷和故障，以及评估断路器的耐压能力。
三、高压试验的步骤1. 准备工作在进行高压试验之前，需要进行一些准备工作。
首先，要确保测试设备和仪器的正常运行，包括高压发生器、电流互感器、电压表、电流表等。
其次，要对断路器进行检查，确保其外观无损坏，内部零部件完好。
2. 设定测试参数根据断路器的额定电压和型号，确定测试参数。
包括测试电压、测试时间和测试电流等。
根据不同的断路器类型和规格，测试参数会有所差异。
3. 连接测试设备将高压发生器、电流互感器和断路器依次连接起来，确保连接牢固且接触良好。
根据断路器的接线图，正确连接测试设备。
4. 断路器预充电在进行高压试验之前，需要对断路器进行预充电。
可以通过手动操作或自动操作进行预充电，将断路器的机构和触头逐渐接通，使其适应高压状态。
5. 断路器闭合在预充电完成后，将断路器闭合，使其处于正常工作状态。
根据测试要求和断路器的操作规程，进行断路器的闭合操作。
6. 断路器分闸在进行高压试验之前，需要先将断路器分闸。
可以通过手动操作或自动操作进行分闸，将断路器的触头分开，断开电路。
7. 断路器高压试验根据设定的测试参数，进行断路器的高压试验。
逐渐增加测试电压，观察断路器的工作状态和绝缘性能。
同时记录测试数据，包括测试电压、测试电流、测试时间和断路器的响应情况。
8. 断路器分闸和断电高压试验完成后，先将断路器分闸，再切断电源，确保断路器处于安全状态。
同时进行必要的记录和归档工作，包括测试数据、测试结果和测试时间等。
四、高压试验的注意事项1. 高压试验应在专门的试验场所进行，确保测试环境的安全和可靠。
