防老剂AW的用量 - 360文档中心

橡胶半成品和成品喷霜的成因及解决方法

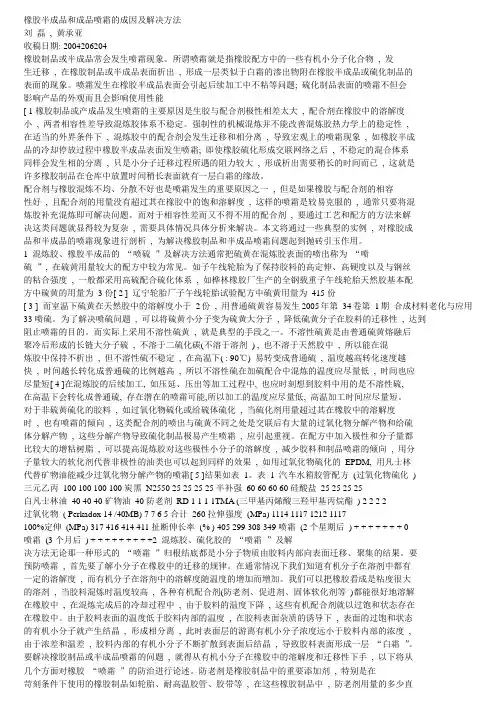

橡胶半成品和成品喷霜的成因及解决方法刘磊, 黄承亚收稿日期: 2004206204橡胶制品或半成品常会发生喷霜现象。

所谓喷霜就是指橡胶配方中的一些有机小分子化合物, 发生迁移, 在橡胶制品或半成品表面析出, 形成一层类似于白霜的渗出物附在橡胶半成品或硫化制品的表面的现象。

喷霜发生在橡胶半成品表面会引起后续加工中不粘等问题; 硫化制品表面的喷霜不但会影响产品的外观而且会影响使用性能[ 1橡胶制品或产成品发生喷霜的主要原因是生胶与配合剂极性相差太大, 配合剂在橡胶中的溶解度小, 两者相容性差导致混炼胶体系不稳定。

强制性的机械混炼并不能改善混炼胶热力学上的稳定性,在适当的外界条件下, 混炼胶中的配合剂会发生迁移和相分离, 导致宏观上的喷霜现象, 如橡胶半成品的冷却停放过程中橡胶半成品表面发生喷霜; 即使橡胶硫化形成交联网络之后, 不稳定的混合体系同样会发生相的分离, 只是小分子迁移过程所遇的阻力较大, 形成析出需要稍长的时间而已, 这就是许多橡胶制品在仓库中放置时间稍长表面就有一层白霜的缘故。

配合剂与橡胶混炼不均、分散不好也是喷霜发生的重要原因之一, 但是如果橡胶与配合剂的相容性好, 且配合剂的用量没有超过其在橡胶中的饱和溶解度, 这样的喷霜是较易克服的, 通常只要将混炼胶补充混炼即可解决问题。

而对于相容性差而又不得不用的配合剂, 要通过工艺和配方的方法来解决这类问题就显得较为复杂, 需要具体情况具体分析来解决。

本文将通过一些典型的实例, 对橡胶成品和半成品的喷霜现象进行剖析, 为解决橡胶制品和半成品喷霜问题起到抛砖引玉作用。

1 混炼胶、橡胶半成品的“喷硫”及解决方法通常把硫黄在混炼胶表面的喷出称为“喷硫”, 在硫黄用量较大的配方中较为常见。

如子午线轮胎为了保持胶料的高定伸、高硬度以及与钢丝的粘合强度, 一般都采用高硫配合硫化体系, 如桦林橡胶厂生产的全钢载重子午线轮胎天然胶基本配方中硫黄的用量为3份[ 2 ] 辽宁轮胎厂子午线轮胎试验配方中硫黄用量为415份[ 3 ] 而室温下硫黄在天然胶中的溶解度小于2份, 用普通硫黄容易发生2005年第34卷第1期合成材料老化与应用33喷硫。

橡胶老化和防老剂使用原则

橡胶老化和防老剂使用原则（一）老化导致橡胶老化的因素很多。

研究表明，主要因素有氧、臭氧、微量变价金属、阳光、紫外线以及霉菌腐蚀等。

屈挠疲劳主要是增加橡胶分子与氧的接触面积，从而加速其老化。

为了防止橡胶及制品的老化,在配方中加入一种特殊的组分,就是防老剂!1.耐热性橡胶的热老化是由自由基引起的一种氧化老化，胺类或酚类自由基阻止剂对防止这种老化效果较好。

对于要求高度耐热性的制品，可选择二苯胺类防老剂和TMDQ等耐热防老剂。

此外，将这些自由基阻止剂与防老剂MBI等过氧化物分解剂并用，可得到更加优异的耐热性。

2.耐屈挠龟裂性屈挠龟裂是由于自由基反应使制品表面产生氧化老化的结果。

为防止这种形式的老化，选择胺类或酚类抗臭氧剂(自由基抑制剂)有一定作用。

其中表面迁移性大的效果优异。

3.耐臭氧性抗臭氧剂有对苯二胺类、TMDQ类、硫脉类和防护蜡等，一般将有污染性的对苯二胺类化合物与无污染性的硫脉类化合物和石蜡进行并用，可获得优异的效果。

但是，硫脉类化合物具有显著加速焦烧的倾向。

此外，臭氧老化系产生于制品表面，因此表面迁移性大的抗臭氧剂的效果优异。

最近，为使抗臭氧剂能发挥持续作用，高分子量抗臭氧剂也在进行开发。

4.抗有害金属老化性抗有害金属老化剂可分为金属离子封闭剂和金属表面惰性剂。

前者效果优异的有对苯二胺类和双酚类化合物，后者有硫醇类化合物(如防老剂MB)和三嗦类化合物。

为了获得更优异的抗有害金属老化性，上述防老剂一般可与耐热防老剂并用。

5.抗光龟裂老化性炭黑是优异的紫外线吸收剂。

因此，抗光老化剂对于炭黑配合来说是不必要的，而对于浅色制品(炭黑仅作着色剂用)它是不可缺少的。

对于抗光老化配合，一般采取第一防老剂和第二防老剂并用。

在防老剂中，对苯二胺类防老剂抗光老化效果特别优异，但存在严重污染性。

在非污染性抗光老化剂中，效果优异的有苯酚类、受阻胺类防老剂及石蜡。

在酚类防老剂中，防老剂DTBMP(2，6一二叔丁基一4一甲基苯酚)、防老剂sP(苯乙烯化苯酚)、防老剂MBMTB[2，2’-亚甲基双(4一甲基一6一叔丁基苯酚)]和防老剂MBETB[2，2气亚甲基双(4一乙基一6一叔丁基苯酚)]的抗光龟裂老化效果较优异。

防老剂

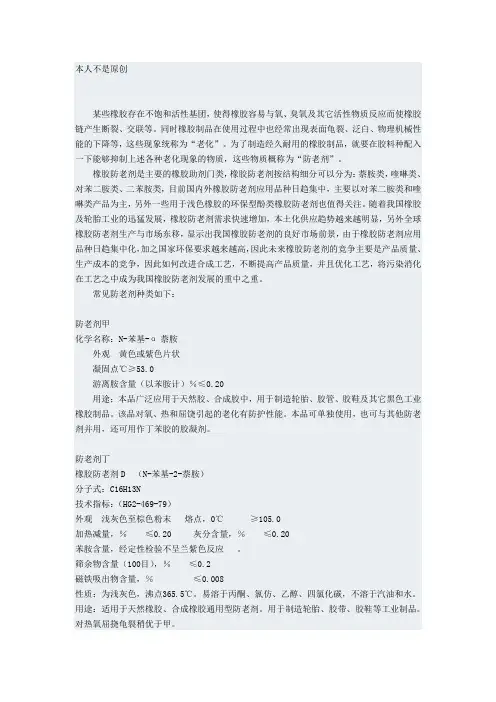

本人不是原创某些橡胶存在不饱和活性基团，使得橡胶容易与氧、臭氧及其它活性物质反应而使橡胶链产生断裂、交联等。

同时橡胶制品在使用过程中也经常出现表面龟裂、泛白、物理机械性能的下降等，这些现象统称为“老化”。

为了制造经久耐用的橡胶制品，就要在胶料种配入一下能够抑制上述各种老化现象的物质，这些物质概称为“防老剂”。

橡胶防老剂是主要的橡胶助剂门类，橡胶防老剂按结构细分可以分为：萘胺类，喹啉类、对苯二胺类、二苯胺类，目前国内外橡胶防老剂应用品种日趋集中，主要以对苯二胺类和喹啉类产品为主，另外一些用于浅色橡胶的环保型酚类橡胶防老剂也值得关注。

随着我国橡胶及轮胎工业的迅猛发展，橡胶防老剂需求快速增加，本土化供应趋势越来越明显，另外全球橡胶防老剂生产与市场东移，显示出我国橡胶防老剂的良好市场前景，由于橡胶防老剂应用品种日趋集中化，加之国家环保要求越来越高，因此未来橡胶防老剂的竞争主要是产品质量、生产成本的竞争，因此如何改进合成工艺，不断提高产品质量，并且优化工艺，将污染消化在工艺之中成为我国橡胶防老剂发展的重中之重。

常见防老剂种类如下：防老剂甲化学名称：N-苯基-α萘胺外观黄色或紫色片状凝固点℃≥53.0游离胺含量（以苯胺计）％≤0.20用途；本品广泛应用于天然胶、合成胶中，用于制造轮胎、胶管、胶鞋及其它黑色工业橡胶制品。

该品对氧、热和屈饶引起的老化有防护性能。

本品可单独使用，也可与其他防老剂并用，还可用作丁苯胶的胶凝剂。

防老剂丁橡胶防老剂D （N-苯基-2-萘胺）分子式：C16H13N技术指标：（HG2-469-79）外观浅灰色至棕色粉末熔点，0℃≥105.0加热减量，％≤0.20灰分含量，％≤0.20苯胺含量，经定性检验不呈兰紫色反应。

筛余物含量（100目），％≤0.2磁铁吸出物含量，％≤0.008性质：为浅灰色，沸点365.5℃。

易溶于丙酮、氯仿、乙醇、四氯化碳，不溶于汽油和水。

用途：适用于天然橡胶、合成橡胶通用型防老剂。

防老剂aw生产规程

天然防老剂存在于天然橡胶中，其他防老剂则广泛用于各种橡胶制品中。

防老剂的种类繁多，根据防老剂的主要作用可以分为抗热氧老化防老剂、抗臭氧老化防老剂、有害金属离子作用抑制剂、抗疲劳防老剂、抗紫外线辐射防老剂等，但是每种防老剂的防护机理大致一样。

下面由橡胶防老剂厂家恒力特新材料为您介绍下主要类型的生产规程方法，希望对您有所帮助。

1.防老剂D通用名：防老剂D化学名：苯基-β-萘胺英文名：antioxidant D分子式：C16H13N生产方法：将苯胺与萘酚按质量比为4.28 : 6.63投入反应釜，加热熔融后，搅拌下继续加热至132℃以上，再加入0.09份的苯胺盐酸盐为催化剂，升温至170℃反应4h，然后升温至250℃，继续进行反应，直到2-萘酚的含量在1％以下，加纯碱中和苯胺盐酸盐至中性，进行真空蒸馏。

回收苯胺，一直到馏出温度达到235～240℃时，取样分析釜液中苯胺含量，当用新配制的10％的漂白粉饱和溶液滴加样液不呈紫色反应，即可停止蒸馏，趁热出料、干燥、粉碎，即得成品。

2.防老剂H通用名：防老剂H化学名：N,N,-二苯基-对苯二胺英文名：antioxidant H分子式：C18H16N2生产方法：将对苯二酚与苯胺及催化剂磷酸三乙酯加入反应釜，搅拌下加热升温至280～300℃, 0.7MPa压力下进行缩合。

反应完成后，进行真空蒸馏。

先在低真空下蒸出过量的苯胺，然后再在较高的真空下蒸出中沸物，将剩余的物料进行结晶、粉碎，即为成品。

恒力特新材料是集科技研发、生产、销售为一体的高新技术企业，是国内和华东地区橡胶助剂骨干企业，恒力特牌橡胶防老剂8PPD-35、BLE、BLE-W、BLE-C、SP、SP-C、AW、DFC-34等系列，抗疲劳剂PL-600、橡胶耐磨剂SL-A、橡胶助剂EVR、抗热氧剂RW、阻燃剂、橡胶粘合剂HLT-301、HLT-501系列，橡胶促进剂DTDM、DBM系列，橡胶补强剂FH、FHT系列，都得到了轮胎、胶带、胶管及橡胶制品企业的认可。

橡胶常用的防老剂介绍

橡胶常用的防老剂介绍
防老剂是一类化学物质，当其在聚合物体系中仅少量存在时，就可延缓或抑制聚合物氧化过程的进行，从而阻止聚合物的老化并延长其使用寿命。

对工程塑料加工来说，防老剂可以防止某些聚合物(如ABS等)加工过程中的热氧化降解，使其成型加工能顺利进行。

防老剂的添加量—般只有0.1-0.5份。

理想防老剂应具备以下条件：
一，应具有高的抗氧化能力。

二，与树脂的相容性好，不析出
三，加工性能良好．在高聚物的加工温度下不挥发、不分解。

四，耐抽出性好，不溶于水和油中
五，本身颜色最好为无色或浅色．以不污染制品。

六，无毒或低毒。

七，价格低廉。

事实上，任何一种抗氧剂都不能完全满足这些条件，因此，实际使用中常根据工程塑料的种类、用途和加工方法，利用各种助剂之长，配合使用，以生产协同效应。

橡胶防老剂种类收录及用法用量

橡胶防老剂种类收录及用法、用量一、橡胶老化的概念橡胶或橡胶制品在加工、贮存和使用的过程中，由于受内、外因素的综合作用（如热、氧、臭氧、金属离子、电离辐射、光、机械力等）使性能逐渐下降，以至于最后丧失使用价值，这种现象称为橡胶的老化。

橡胶老化的现象多种多样，例如:生胶经久贮存时会变硬，变脆或者发粘；橡胶薄膜制品（如雨衣、雨布等）经过日晒雨淋后会变色，变脆以至破裂；在户外架设的电线、电缆，由于受大气作用会变硬，破裂，以至影响绝缘性；在仓库储存的或其他制品会发生龟裂；在实验室中的胶管会变硬或发粘等。

此外，有些制品还会受到水解的作用而发生断裂或受到霉菌作用而导致破坏……所有这些都是橡胶的老化现象。

老化过程是一种不可逆的化学反应，象其他化学反应一样，伴随着外观、结构和性能的变化。

（1）外观变化橡胶品种不同，使用条件不同，发生的变化也不同。

变软发粘：天然橡胶的热氧化、氯醇橡胶的老化。

变硬变脆：顺丁橡胶的热氧老化，丁腈橡胶、丁苯橡胶的老化。

龟裂：不饱和橡胶的臭氧老化、大部分橡胶的光氧老化、但龟裂形状不一样。

发霉：橡胶的生物微生物老化。

另外还有：出现斑点、裂纹、喷霜、粉化泛白等现象。

（2）性能变化(最关键的变化)物理化学性能的变化：比重、导热系数、玻璃化温度、熔点、折光率、溶解性、熔胀性、流变性、分子量、分子量分布；耐热、耐寒、透气、透水、透光等性能的变化。

物理机械性能的变化：拉伸强度、伸长率、冲击强度、弯曲强度、剪切强度、疲劳强度、弹性、耐磨性都下降。

电性能的变化：绝缘电阻、介电常数、介电损耗、击穿电压等电性能的变化、电绝缘性下降。

外观变化、性能变化产生的原因是结构变化。

（3）结构变化分子间产生交联，分子量增大；外观表现变硬变脆。

分子链降解（断裂），分子量降低，外观表现变软变粘。

分子结构上发生其他变化：主链或侧链的改性，侧基脱落弱键断裂（发生在特种橡胶中）。

二、橡胶老化的原因1．内因：①橡胶的分子结构化学结构（或链节结构）：橡胶的基本结构如天然橡胶的单元异戊二烯，存在双键及活泼氢原子，所以易参与反应。

橡胶防老剂

某些橡胶存在不饱和活性基团，使得橡胶容易与氧、臭氧及其它活性物质反应而使橡胶链产生断裂、交联等。

同时橡胶制品在使用过程中也经常出现表面龟裂、泛白、物理机械性能的下降等，这些现象统称为“老化”。

为了制造经久耐用的橡胶制品，就要在胶料种配入一下能够抑制上述各种老化现象的物质，这些物质概称为“防老剂”。

橡胶防老剂是主要的橡胶助剂门类，橡胶防老剂按结构细分可以分为：萘胺类，喹啉类、对苯二胺类、二苯胺类，目前国内外橡胶防老剂应用品种日趋集中，主要以对苯二胺类和喹啉类产品为主，另外一些用于浅色橡胶的环保型酚类橡胶防老剂也值得关注。

随着我国橡胶及轮胎工业的迅猛发展，橡胶防老剂需求快速增加，本土化供应趋势越来越明显，另外全球橡胶防老剂生产与市场东移，显示出我国橡胶防老剂的良好市场前景，由于橡胶防老剂应用品种日趋集中化，加之国家环保要求越来越高，因此未来橡胶防老剂的竞争主要是产品质量、生产成本的竞争，因此如何改进合成工艺，不断提高产品质量，并且优化工艺，将污染消化在工艺之中成为我国橡胶防老剂发展的重中之重。

常见防老剂种类如下：防老剂甲化学名称：N-苯基-α萘胺外观黄色或紫色片状凝固点℃≥53.0游离胺含量（以苯胺计）％≤0.20用途；本品广泛应用于天然胶、合成胶中，用于制造轮胎、胶管、胶鞋及其它黑色工业橡胶制品。

该品对氧、热和屈饶引起的老化有防护性能。

本品可单独使用，也可与其他防老剂并用，还可用作丁苯胶的胶凝剂。

防老剂丁橡胶防老剂D （N-苯基-2-萘胺）分子式：C16H13N技术指标：（HG2-469-79）外观浅灰色至棕色粉末熔点，0℃≥105.0加热减量，％≤0.20灰分含量，％≤0.20苯胺含量，经定性检验不呈兰紫色反应。

筛余物含量（100目），％≤0.2磁铁吸出物含量，％≤0.008性质：为浅灰色，沸点365.5℃。

易溶于丙酮、氯仿、乙醇、四氯化碳，不溶于汽油和水。

用途：适用于天然橡胶、合成橡胶通用型防老剂。

橡胶防老剂AW

橡胶防老剂AW的化学特性是可以解于石油醚(沸程60-120℃的馏份)、石脑油、苯、四氯化碳、乙醇中；微溶于丙酮、乙醚；不溶于水。

无毒，较稳定，长期保存而不变质。

下面由防老剂AW生产厂家恒力特新材料为您介绍下它的相关知识，希望对您有所帮助。

橡胶防老剂AW的主要用途是为了防止橡胶制品由臭氧引起的龟裂，特别适用于动态条件下使用的橡胶制品。

与防H、防丁、防4010等到配合使用，可增强其效能；与蜡类防老剂配合使用可增强抗氧化的效能。

但有污染性，不适用于浅色、艳色的制品。

本品对脂肪食品亦有较好的抗氧化酸败作用。

橡胶介质是工业上极好的减震、密封、屈挠、耐磨、防腐、绝缘的材料。

东晟橡胶密封件是密封技术中广泛应用的一类橡胶制品。

东莞密封件主要产品目前有橡胶密封圈、橡胶垫片、法兰垫片、橡胶减震块、橡胶O型圈、V型圈、X型圈、Y型圈、等各种形式、大小、颜色、硬度和橡胶材质。

随着社会的拓展创新，新的密封生产设备和技术的涌现，对密封制品的技术要求越来越苛刻，进一步提高东晟密封件公司的研制和开发。

橡胶密封件是密封装置通用元件，在泄漏和密封当中扮演着重要的角色。

橡胶防老剂AW的包装一般是牛皮纸袋，内衬塑料薄膜袋，净25kg/袋。

恒力特新材料是集科技研发、生产、销售为一体的高新技术企业，是国内和华东地区橡胶助剂骨干企业，恒力特牌橡胶防老剂8PPD-35、BLE、BLE-W、BLE-C、SP、SP-C、AW、DFC-34等系列，抗疲劳剂PL-600、橡胶耐磨剂SL-A、橡胶助剂EVR、抗热氧剂RW、阻燃剂、橡胶粘合剂HLT-301、HLT-501系列，橡胶促进剂DTDM、DBM系列，橡胶补强剂FH、FHT系列，都得到了轮胎、胶带、胶管及橡胶制品企业的认可。

公司坐落在安徽阜阳颍州经济开发区，生产工艺先进，检测仪器齐全，产品性能稳定，本着“和谐、诚信、奋进”的企业精神，遵循以“过硬的产品、更好的服务”为宗旨，以更好的性价比为橡胶制品行业提供更多、更优的选择。

防老剂AW

• 防老剂AW化学性质
•
纯品为浅褐色粘稠液体。溶于苯、汽油、乙醚、乙醇、四氯化碳、丙酮、二氯乙烷，不溶于水
[质量指标] 外观深褐色黏稠液体挥发分 ≤1.5% 密度(化5) 1.02～1.03g/cm3 水分 ≤o.10% 灰分 ≤0.2% 甲苯不溶物痕迹量 [应用]用作天然橡胶与合成橡胶，尤其是丁苯橡胶等胶黏剂的防老剂，抗氧化、耐臭氧性、耐热性、耐候性和耐屈挠龟裂性特别优良。参考用量1～2份
用途
用作食品保鲜剂，是防止苹果虎皮病的特效药剂、抗氧化剂、防腐剂抗氧化剂。主要用于苹果和梨。能防治苹果虎皮病。
性能：具有优良的抗臭氧老化性能，对热氧、天候老化也具有明显的防护作用。适用范围：适用于天然橡胶和各种合成橡胶制品，如轮胎、胶鞋、电线电缆、及其它工业橡胶制品。用法用量：本品在胶料中溶解度大，一般用量为1-2份，最高可达6份，，同时无喷霜之虑，可单独使用，与其它防老剂如H、4010NA、D等并用可增强其抗臭氧性能。
溶于苯汽油乙醚乙醇四氯化碳丙酮二氯乙烷不溶于水外观深褐色黏稠液体挥发分15密度103gcm3水分o10灰分02甲苯不溶物痕迹量用作天然橡胶与合成橡胶尤其是丁苯橡胶等胶黏剂的防老剂抗氧化耐臭氧性耐热性耐候性和耐屈挠龟裂性特别优良
防老剂 AW
429
中文名称：乙氧基喹啉中文同义词： 6-乙氧基-2,2,4-三甲基-1,2-二氢化喹啉;防老剂AW; 虎皮灵;山道喹;乙氧喹;乙氧基喹啉;6-乙氧基-2,2,4-三甲基-1,2-二氢喹啉;防老化剂AN 英文： <0°C 沸点： 123-125°C 密度： 1.03 g/mL at 20 °C(lit.) 折射率： 1.569~1.571 闪点： 137 °C 储存条件： 0-6°C 溶解度： ethanol: 50 mL/L, clear, brown 水溶解性： <0.1 g/100 mL at 20°C Merck： 3753

橡胶防老剂AW原理

防老剂的种类繁多，根据防老剂的主要作用可以分为抗热氧老化防老剂、抗臭氧老化防老剂、有害金属离子作用抑制剂、抗疲劳防老剂、抗紫外线辐射防老剂等，但是每种防老剂的防护机理大致一样。

下面由橡胶防老剂AW厂家恒力特新材料为您介绍下它的相关知识，希望对您有所帮助。

通过对橡胶老化机理的了解，若想减缓橡胶老化的速度，必须阻断橡胶老化第二阶段的链增长反应。

在橡胶生产过程中需要根据橡胶的种类和使用环境，在基体中加入相应的防老剂，因为橡胶原料分子链的断裂方式不同，因此要加入不同类型的防老剂。

防老剂分为自由基捕捉型防老剂和防护型防老剂，自由基捕捉型防老剂是通过阻止游离基的连锁反应从而阻断链增长反应。

而防护型防老剂是抑制游离基的形成。

下面针对两种类型的防老剂进行具体分析。

1.自由基捕捉防老剂自由基捕捉型防老剂主要捕捉橡胶在氧化反应过程中产生的烃过氧化物自由基。

自由基的捕捉方式分为氢原子给予体、游离基捕获体以及电子给予体。

在橡胶制造工业中应用最广泛的是氢原子给予体捕捉方式，例如与橡胶分子链被反复攻击比较薄弱的部位比较相似的氨类防老剂，防老剂的自由基能捕捉到橡胶分子链经过氧化反应产生的活性过氧化物，并能与过氧化物结合生成稳定的化合物，从而在一定程度上降低了橡胶老化的速度。

2.防护型防老剂防护型防老剂主要包含硫酯类长链脂肪烃、硫醇类化合物等类型，其中应用最广泛的是亚磷酸盐，简称TNPP。

这种防老剂是通过与橡胶原料的烯烃的氢过氧化物发生反应，从而生成抑制自催化氧化反应发生的自由基，延缓橡胶的自动催化反应过程。

恒力特新材料是集科技研发、生产、销售为一体的高新技术企业，是国内和华东地区橡胶助剂骨干企业，恒力特牌橡胶防老剂8PPD-35、BLE、BLE-W、BLE-C、SP、SP-C、AW、DFC-34等系列，抗疲劳剂PL-600、橡胶耐磨剂SL-A、橡胶助剂EVR、抗热氧剂RW、阻燃剂、橡胶粘合剂HLT-301、HLT-501系列，橡胶促进剂DTDM、DBM系列，橡胶补强剂FH、FHT系列，都得到了轮胎、胶带、胶管及橡胶制品企业的认可。

防老剂AW厂家

橡胶及其制品在长期贮存和使用过程中，由于受到热、氧、臭氧、变价金属离子、机械应力、光、高能射线的作用，以及其它化学物质和霉菌等的侵蚀，会逐渐发粘、变硬发脆或龟裂。

为了解决这一老化现象，橡胶防老剂等到广泛运用。

下面由防老剂生产厂家恒力特新材料为您介绍下它的相关知识，希望对您有所帮助。

影响防老剂防护效果主要包括内部因素和外部因素：内部因素是橡胶原料自身的分子结构、挥发性以及自身的抗氧化性。

外部因素主要包括橡胶原料的结构以及使用情况等外界环境的干扰。

下面从防老剂的结构、防老剂的损耗速度进行简单分析。

1防老剂的结构防老剂延缓橡胶老化的速度，其中防老剂中的取代基对延缓橡胶老化的速度有着至关重要的作用。

取代基能明显降低氢游离基的脱离能，当取代基的电子基因和电负性比较小时，能够增强防老剂的抗老效果。

当取代基的电子基因和电负性较大时能提高氢游离基的脱离能，从而使防老剂的抗老化能力降低。

相关研究表明N-H键的解离在胺类防老剂中对橡胶的老化速度有着至关重要的作用。

当分子链中含有可降低N-H键取代基的防老剂，能在橡胶制成品老化的过程中通过控制橡胶原料的吸氧量，延缓橡胶的氧化反应。

2防老剂的耗损速度橡胶的耐老性能与防老剂的耗损速度相关联。

当防老剂与橡胶原料中的过氧化物自由基进行反应时，橡胶所处的环境以及橡胶的种类决定了防老剂的损耗速度，橡胶中分子链含有的不饱和键数量越多，则防老剂的耗损速度越快。

并且研究表明防老剂的含量和抗老化性能与橡胶所处环境的温度有关，当温度越高时抗老性能越低，从而防老剂在高温情况下挥发。

使防老剂的浓度减小，导致防老剂的抗老化性能降低。

在高温情况下防老剂能与橡胶中的过氧化物发生氧化反应，使防老剂自身被消耗，从而加快了防老剂的消耗速度。

恒力特新材料是集科技研发、生产、销售为一体的高新技术企业，是国内和华东地区橡胶助剂骨干企业，恒力特牌橡胶防老剂8PPD-35、BLE、BLE-W、BLE-C、SP、SP-C、AW、DFC-34等系列，抗疲劳剂PL-600、橡胶耐磨剂SL-A、橡胶助剂EVR、抗热氧剂RW、阻燃剂、橡胶粘合剂HLT-301、HLT-501系列，橡胶促进剂DTDM、DBM系列，橡胶补强剂FH、FHT系列，都得到了轮胎、胶带、胶管及橡胶制品企业的认可。

橡胶防老剂AW

采用上海交通大学化学化工学院研究设计的先进合成工艺与分离技术。

产品使用方便，安全性更好。

适用于丁苯等橡胶中，效果比用于天然橡胶更加明显。

尤其适用于动态条件下使用的橡胶制品。

化学名称： 6-乙氧基-2 ，24-三甲基-1 ， 2-二氢喹啉
分子式和分子量： C14H19NO=217.31
结构式:
用途
本产品系乙氧基喹啉及其低聚物混合而成，是一种优良的橡胶防老剂。

对臭氧引起的龟裂有优异的防护性能。

特别适用于丁苯等橡胶上，效果比用于天然橡胶更加明显。

尤其适用动态条件下使用的橡胶制品。

橡胶制品加入本剂表面不容易喷霜。

与防老剂丁、防老剂 H 防老剂4010 等复配使用效果可以进一步提高。

包装与储运
AW 原液为200kg/铁桶包装，粉剂为25kg/纸塑复合袋包装，置于阴凉通风处，注意防火、防晒、防潮。

保质期限
保质期为一年。

光照或与空气接触会使其颜色变深，但不影响使用效果。

产品特性
粉剂产品为AW原液和载体SiO2 等组成
技术指标
表 1 橡胶防老剂 AW
表 2 橡胶防老剂 AW-66 粉剂
橡胶防老剂AW-33粉剂灰分为小于65%。

橡胶防老剂总结

橡胶防老剂橡胶促进剂橡胶补强剂简介橡胶防老剂（Rubber Antioxidant ）随着老化过程的进行和发展，橡胶及其制品性能会逐渐降低以致完全失去使用价值。

为了延长橡胶制品的使用寿命，就要在橡胶中配入一些能抑制老化过程的物质，从而延长橡胶及其制品的贮存期和使用寿命。

这些物质称为防老剂。

[1]2防老剂种类防老剂的种类繁多、作用各异。

根据其主要作用可分为抗热氧老化剂、抗臭氧剂、有害金属离子抑制剂、抗疲劳剂、紫外线吸收剂、抗龟裂剂等。

但是，由于每一种防护功能往往不是某一种防老剂所专用，大多数防老剂可以对几种老化因素起作用，只是程度不同而已。

滋就电线电缆工业常用的防老剂介绍于下。

不明确分类，只指出其主要防护功能。

防老剂D本品为淡灰色粉末，纯品为白色粉末，易燃。

比重1.18，熔点不低于105℃。

易溶于丙酮、乙酸乙酯、二硫化碳、氯仿；可溶于乙醇、四氯化碳；不溶于水和汽油。

在空气及日光下逐渐变为灰黑色，但不影响防护效果。

防老剂RD和防老剂124防老剂RD和防老剂124为同一种化学成分组成，不同的是防老剂RD为树脂状，而防老剂124为粉末状，防老剂RD为琥珀色至灰白色树脂状粉末、无毒。

软化点不低于74℃。

防老剂124为灰白色粉末，熔点为114℃。

防老剂RD和防老剂124溶于丙酮、苯、氯仿、二硫化碳；微溶于石油烃，不溶于水。

有污染性但不显著。

不易喷霜，对硫化作用无影响。

可燃、无毒。

适用于天然橡胶和丁苯、定睛等合成橡胶，用量一般为0.5～3份。

防老剂MB外观为白色或浅黄色结晶粉末，有苦味，无毒。

比重为1.42，熔点为285℃，可溶于乙醇、丙酮、乙酸乙酯；难溶于二氯甲烷；不溶于四氯化碳、苯、和水。

略有污染性、易分散。

当用量超过2份时有喷霜现象。

单用时作用弱，宜与防老剂DNP并用有协同效应。

防老剂MB用作铜抑制剂，可以减弱橡皮中硫化剂对铜线的作用，可显著改善橡皮硫化时铜线发黑、橡皮发粘的现象。

防老剂MB可作为硫化延缓剂作用。

防老剂AW对工程轮胎胎侧胶耐老化性

防老剂AW对工程轮胎胎侧胶耐老化性作者：李晓光徐云慧姚亮来源：《价值工程》2014年第36期摘要：工程轮胎胎侧胶的传统防护体系是4010NA/4020，但随着大气臭氧浓度的增加，防护效果下降，本课题通过加入防老剂AW，并和4010NA/4020/RD/防护蜡进行并用，研究了防老剂AW并用体系对工程轮胎胎侧胶耐老化性能的影响。

Abstract： The system of sidewall rubber resistance to ozone is 4010NA/4020， but due to the increase of ozone concentration of tire surface， the aging cracks of tire tread accelerated and the service life-time of engineering tire declined. This paper mainly studied the ozone resistance properties of tire sidewall rubber compound by protective agent AW and the system ofAW/4010NA/4020/RD/paraffin and researched the effect of Sidewall rubber resistance to ozone.关键词：工程轮胎;胎侧胶;耐老化性能;防老剂AWKey words： engineering tire;sidewall rubber;zone aging;protective agent AW中图分类号：TQ336.1 ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文献标识码：A ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文章编号：1006-4311（2014）36-0074-021 ;概述工程车辆是一个建筑工程的主干力量，由于它们的出现使建筑工程的进度倍增，大大减少了人力。

橡胶防老剂防老剂 (1)

指起延缓或抑制橡胶老化作用的化学药品
注：有些橡胶不需要加入防老剂
入职培训
LOGO
第二节橡胶的热老化及防护
• 1. 橡胶的热氧老化
（1）橡胶热氧老化的吸氧过程 A段—反应最初期发生 B段—恒速反应期 A—B段称为诱导期，为橡胶的使用期 C段—加速反应期 D段—橡胶的吸氧速度转入恒定
吸氧量
图3-1 橡胶热氧老化时的吸氧量、吸氧速度及ROOH的累积量与时间的关系
1.酮胺类
CH3 CH3
C
入职培训
H
N
LOGO
• 配方例子：斜交轮胎胎面胶配方 NR 100 炭黑 45 氧化锌 3 硬脂酸 3 防老剂H 1 防老剂BLE 1 防老剂 AW 1.5 松焦油 5 促进剂CZ 0.5 硫黄 2.5
入职培训
LOGO
2.醛胺类
防AH ：优良的抗热氧作用，可作NBR的增塑增粘剂。用量：0.5～1.5份，作NBR的增塑增粘剂时1.5~10份防AP：抗热氧性能良好。用量：NR中：0.4～0.5份、合成胶中：1～2.5份
入职培训
LOGO
五、防老剂的并用
①解决多种老化防护的问题； ②并用得当，可获得协同效应； ③避免防老剂的喷霜现象。
防老剂并用的好处？
加和效应：指两种或两种以上的防老剂并用时，抗氧作用具有加和性。
ห้องสมุดไป่ตู้
协同效应：指两种或两种以上的防老剂并用时，总效应超过单独加和效应。
入职培训
LOGO
1.断链型和阻止型抗氧剂的并用（杂协同效应）
• 1.取代一元酚类常用品种为防264
功用：抗热氧，兼有一定抗铜毒，也可用于塑料及纤维中作抗氧剂及稳定剂。
