LTE优化案例手册-第四章- 速率问题
lte拉网速率提升手册
LTE拉网速率提升手册项目名称技术支持部文档编号版本号V0.0.4作者李安阳版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
目录1速率提升思路介绍 ............................................................................ 错误!未定义书签。
2ATU的秒级LOG处理 ....................................................................... 错误!未定义书签。
2.1General文件输出 ............................................................... 错误!未定义书签。
2.1.1ATU日志格式转化 ............................................................. 错误!未定义书签。
2.1.2秒级General文件生成与合并 .......................................... 错误!未定义书签。
2.1.3General文件格式修改 ....................................................... 错误!未定义书签。
2.2500M文件下载速率排名输出........................................... 错误!未定义书签。
2.2.1关键事件导出 ..................................................................... 错误!未定义书签。
LTE移动互联网端到端低速率优化案例
移动互联网端到端低速率优化案例【案例分类】定位优化类【案例摘要】判断依据为，高流量小区的5%为的9段速率各自从小到大排序后前4173的小区即进行质差标记，当一个小区有至少3个区间标记质差时判定该小区为质差小区。
1、问题描述提取8月1日至8月15日端到端低速率小区发现，D2_TL快速路4ZLF_H-3小区15天内出现4次端到端低速率情况，而低速率区间主要在500KB-20M的业务速率（kbps）。
2、原因分析/分析过程提取8月份MR指标，该小区当天MR覆盖率（RSRP≥-110）占比在95%左右，结合当月MR来看，该小区整体覆盖较为良好，RRC连接用户数也在40个左右，排除高话务场景，最后通过无线侧相关指标分析发现，该小区使用的64QAM调制方式占比较低，在45%左右，CQI 指标--CQI>=7比例在70%左右，而导致这两项指标低主要与SINR低有关，怀疑覆盖区域内存在重叠覆盖或模3干扰原因所致。
现场勘查测试后发现，该小区方位角与公参方位角不一致，D2_TL快速路4ZLF_H-3实际方位角为160°与D2_TL潞安硅业ZLF_H-1形成模3对打，导致SINR在5左右，测试结果如下图：覆盖环境如下：3、解决措施将D2_TL快速路4ZLF_H-3于D2_TL快速路4ZLF_H-1小区PCI对调，避免模3对打，引起SINR下降，进而影响上下行下载速率；优化结果如下：PCI对调后，现场测试SINR均在20以上，模3干扰现象解决，上下行吞吐率得到有效提升，如下图：调整后无线侧相关指标也得到改善，其中64QAM占比由调整前45%提升至62%左右，提升大约17个百分点，CQI指标--CQI>=7比例由75%提升至85%，提升大约10个百分点，调整后该小端到端业务低速率问题得到解决，调整后15天内未出现低速率情况产生。
4、经验总结PCI模3干扰导致SINR较低，极大的影响了吞吐速率，目前在同频组网下，相邻小区PCI模3相等的问题很难完全消除。
LTE学习总结-速率问题定位
速率不达标问题分析（前台）测试中问题定位测试时发现下载速率不达标需关注项：1、RSRP（参考信号接收功率）在LTE中表示接收信号强度，测试时一般要求达到-75dBm.如达不到需重新找点，则要求RSRP尽量大于-85dBm。
找点时最好在天线主打方向无阻挡位置。
主要用来衡量下行参考信号的功率，和WCDMA中CPICH的RSCP作用类似，可以用来衡量下行的覆盖。
区别在于协议规定RSRP指的是每RE的能量，这点和RSCP指的是全带宽能量有些差别。
2、SINR（信干噪比）表示LTE中的信号质量，好点要求大于22。
是对速率影响最大的因素。
若RSRP大于-85dBm而SINR不达标，则看邻区列表内邻区信息，看是否有较强邻区信号干扰，若有的话，可以通知后台闭塞邻区或本站其他小区后测试。
3、Transmission传输模式传输模式现在用的有TM2（发射分集）、TM3（开环空间复用）、TM7（单流波束赋形）、TM8（双流波束赋形）。
一般测试时好点都为TM3.如果在TM2可能为无线环境不好，在TM7或TM8可能虽然RSRP和SINR都好但不在天线主打方向（站下小区背后或小区副瓣方向）。
4、PDCCH UL\DL Grant Count（上\下调度次数）LTE每秒调度次数，由于调度周期为1MS，所以调度次数为每秒1000次，正常情况下单用户调度次数都要在900以上。
5、BLER（误码率）正常情况下为10%一下，如果RSRP大于80dBm并且SINR大于22情况下BLER大于10%，则很有可能是外部干扰，可以让后台看一下底噪和上下行干扰。
6、Rank Indication（秩指示）正常情况下好点都应该为Rank2（双流）状态。
如果RSRP大于80dBm并且SINR大于22还在Rank1（单流）状态，有可能是天线问题（天线不支持双流）或传输问题。
7、PDSCH\PUSCH RB Number(下\上行可用RB数)8、Antenna Measurement（天线端口测量）9、MCS（调制阶数）9、MIMO（多发多收）感谢下载!欢迎您的下载，资料仅供参考。
中国移动 LTE无线参数设置指导优化手册 华为分册
中国移动TD-LTE无线参数设置指导优化手册-华为分册(征求意见稿)目录TABLE OF CONTENTS1 前言1.1 关于本书1.1.1目的本文主要介绍了华为TD-LTE系统版本的各个专题的相关参数，对参数进行介绍和分析，旨在帮助读者理解和使用系统中的参数，提高系统性能。
1.1.2读者对象本手册适用于TD-LTE系统的基本概念有一定认识的华为公司内部工程师。
1.1.3内容组织本手册是基于TD-LTE产品版本的参数介绍，其内容组织如下：第一章：对本手册的目的，读者对象，内容组织进行介绍。
第二章上行资源分配：介绍Sounding RS资源分配和上行调度的参数配置及调整影响。
第三章上行ICIC：介绍上行ICIC相关参数配置及其调整影响。
第四章下行资源分配：介绍PUCCH资源分配、下行CQI调整、下行调度和下行物理控制信道的参数配置及调整影响。
第五章下行ICIC：介绍下行ICIC相关参数的配置及其调整影响。
第六章下行MIMO：介绍下行MIMO（含Beamforming）与CQI模式的参数配置方法及其调整的影响。
第七章移动性管理：介绍切换、重选的参数配置及其调整影响。
第八章LC（过载控制）：介绍负载控制算法、随机接入控制算法、系统消息SIB映射、移动性负载平衡算法、准入控制算法的参数配置及其调整影响。
第九章功控算法：介绍影响上行功率控制算法、下行功率控制算法的相关参数及其调整影响。
第十章信道配置&链路控制：介绍影响DRX控制算法、上行定时控制算法、上行无线链路检测算法的相关参数及其调整影响。
第十一章数传算法：介绍影响AQM算法、TCP Agent算法的相关参数及其调整影响。
第十二章传输TRM算法: 介绍影响LMPT接口板下行流控算法、TRM算法的相关参数及其调整影响。
第十三章SON：介绍影响ANR算法、ICIC自组织模式选择算法、MRO算法的相关参数及其调整影响。
1.1.4撰写和评审记录1.1.5参考文献1)< LTE eRAN2 2 性能参数分册>2)<V100R005C00B009 离线MML>3)<LTE TDD eRAN 参数配置规则>4)< -DBS3900 LTE TDD 产品文档-(V100R005C00_01).chm>1.1.6本文的约定和说明本文重点关注和性能相关的参数：(基于M2000平台，以R版本为基础，缺省配置带宽为20MHz,)本文对应的产品版本请参看修订记录，未作特别说明的参数均是该版本的参数。
精品案例_LTE速率低的原因及优化方法

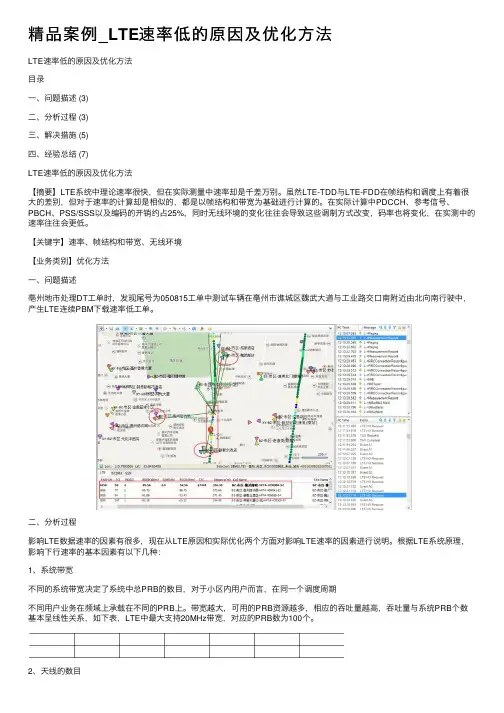

精品案例_LTE速率低的原因及优化⽅法LTE速率低的原因及优化⽅法⽬录⼀、问题描述 (3)⼆、分析过程 (3)三、解决措施 (5)四、经验总结 (7)LTE速率低的原因及优化⽅法【摘要】LTE系统中理论速率很快，但在实际测量中速率却是千差万别。
虽然LTE-TDD与LTE-FDD在帧结构和调度上有着很⼤的差别，但对于速率的计算却是相似的，都是以帧结构和带宽为基础进⾏计算的。
在实际计算中PDCCH、参考信号、PBCH、PSS/SSS以及编码的开销约占25%，同时⽆线环境的变化往往会导致这些调制⽅式改变，码率也将变化，在实测中的速率往往会更低。
【关键字】速率、帧结构和带宽、⽆线环境【业务类别】优化⽅法⼀、问题描述亳州地市处理DT⼯单时，发现尾号为050815⼯单中测试车辆在亳州市谯城区魏武⼤道与⼯业路交⼝南附近由北向南⾏驶中，产⽣LTE连续PBM下载速率低⼯单。
⼆、分析过程影响LTE数据速率的因素有很多，现在从LTE原因和实际优化两个⽅⾯对影响LTE速率的因素进⾏说明。
根据LTE系统原理，影响下⾏速率的基本因素有以下⼏种：1、系统带宽不同的系统带宽决定了系统中总PRB的数⽬，对于⼩区内⽤户⽽⾔，在同⼀个调度周期不同⽤户业务在频域上承载在不同的PRB上。
带宽越⼤，可⽤的PRB资源越多，相应的吞吐量越⾼，吞吐量与系统PRB个数基本呈线性关系，如下表，LTE中最⼤⽀持20MHz带宽，对应的PRB数为100个。
2、天线的数⽬在LTE中引⼊了MIMO，MIMO系统在发射端和接收端均采⽤多天线（或阵列天线）和多通道。
利⽤MIMO技术可以提⾼信道的容量，也可以提⾼信道的可靠性，降低误码率。
天线的数⽬越多，可进⾏传输的通道越多，对应的速率就越⾼。
3、终端的能⼒LTE中对UE进⾏了严格的规定，根据协议，⽬前已经定义15类终端，不同等级的终端每个调度周期可以接收的最⼤⽐特数不同，每个TB的⽐特数不同，可⽀持的空分复⽤的层数也不同；对于上⾏仅有5类、8类和15类⽀持64QAM不同类型终端功能除协议规定的终端类型对速率有重要影响外，终端⽣产过程其芯⽚处理能⼒，终端接收灵敏度等也对速率产⽣重要影响。
LTE下行速率提升分析案例

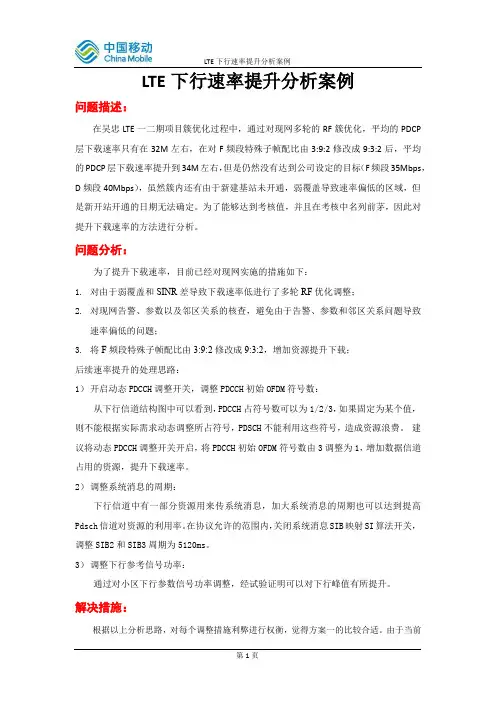

LTE下行速率提升分析案例问题描述：在吴忠LTE一二期项目簇优化过程中，通过对现网多轮的RF簇优化，平均的PDCP 层下载速率只有在32M左右，在对F频段特殊子帧配比由3:9:2修改成9:3:2后，平均的PDCP层下载速率提升到34M左右，但是仍然没有达到公司设定的目标（F频段35Mbps，D频段40Mbps），虽然簇内还有由于新建基站未开通，弱覆盖导致速率偏低的区域，但是新开站开通的日期无法确定。
为了能够达到考核值，并且在考核中名列前茅，因此对提升下载速率的方法进行分析。
问题分析：为了提升下载速率，目前已经对现网实施的措施如下：1.对由于弱覆盖和SINR差导致下载速率低进行了多轮RF优化调整；2.对现网告警、参数以及邻区关系的核查，避免由于告警、参数和邻区关系问题导致速率偏低的问题；3.将F频段特殊子帧配比由3:9:2修改成9:3:2，增加资源提升下载；后续速率提升的处理思路：1）开启动态PDCCH调整开关，调整PDCCH初始OFDM符号数：从下行信道结构图中可以看到，PDCCH占符号数可以为1/2/3，如果固定为某个值，则不能根据实际需求动态调整所占符号，PDSCH不能利用这些符号，造成资源浪费。
建议将动态PDCCH调整开关开启，将PDCCH初始OFDM符号数由3调整为1，增加数据信道占用的资源，提升下载速率。
2）调整系统消息的周期：下行信道中有一部分资源用来传系统消息，加大系统消息的周期也可以达到提高Pdsch信道对资源的利用率。
在协议允许的范围内，关闭系统消息SIB映射SI算法开关，调整SIB2和SIB3周期为5120ms。
3）调整下行参考信号功率：通过对小区下行参数信号功率调整，经试验证明可以对下行峰值有所提升。
解决措施：根据以上分析思路，对每个调整措施利弊进行权衡，觉得方案一的比较合适。
由于当前用户数比较少，PRB 资源大量增加，对速率的提升一定非常的明显。
因此对现网基站开启PDCCH 占用OFDM 符号数动态调整开关，并且对PDCCH 初始OFDM 符号数由3修改为1。
LTE优化案例手册-第四章-速率问题
LTE优化案例⼿册-第四章-速率问题第四章速率问题4.1 速率问题概述(陈佳)（注：本⽂所讨论的速率问题是建⽴在上下⾏时隙为DSUUD的基础上）在极好点（SINR在22dB以上）做FTP下⾏业务时，平均速率要求在47Mbps左右及以上，若发现速率较低，我们可进⾏以下⽅⾯的排查来定位问题：1、看⽆线环境是否稳定、包括SINR、RSRP、CQI等若UE IDLE的情况下，SINR值能在23以上，在UE 进⾏下载业务时，SINR会明显降低，则很可能是天馈接错或天馈系统存在问题，可进⾏天馈排查；2、PRB的调度是否能满现⽹的上下⾏时隙配⽐为2:2（3:2），则分配给下⾏的1s调度次数理论最⼤值为600，平时单站验证时应该看到的值会接近600，若出现该值较低或有的PRB没有进⾏调度，则需查看现⽹参数，看是否设置了PRB调度数量的限制等；3、查看下⾏双流是否存在、以及是否稳定在测试软件上可看到传输模式（TM），⽬前现⽹设置为TM3、7⾃适应，所以在双流时，传输模式为TM3，同时还要看CQI窗⼝中Rank2 Indicator Count 是否有值，有值才是真正的双流；如果出现TM模式3、7的不断更换，则下⾏速率肯定会受到影响，此时可看现⽹参数关于3、7门限是否设置合理；4、查看下⾏BLER值、如果误码率过⾼，会导致速率低5、查看DL MCS窗⼝，在极好点，下⾏编码⽅式绝⼤部分应在26及以上、主要调制⽅式为64QAM，若存在问题，则需检查现⽹相关参数；6、查看本⼩区上下⾏时隙配⽐以及相邻⼩区的时隙配置（DL：UL），现⽹配置为2:2（3:2），若本⼩区配置成2:2（3:2），相邻⼩区被配置成了3:1（4:1），导致服务⼩区的上⾏受到⼲扰，UE出现上⾏失步，会出现掉话，速率不⾼的现象；7、排查电脑问题，以及FTP服务器问题可进⾏电脑重启、更换FTP服务器地址、以及多开些进程等操作8、查看基站有⽆告警，若⽆，可怀疑是否存在基站或传输单元隐性故障，将基站或传输单元进⾏重启9、查看参数maxNrSymPdcch是否设置为3，若设置为3，则会⼤⼤影响下⾏速率，做单站10、进⾏基站全部参数的核准验证时可将此值设置为1经过以上排查，若还不能解决，则可让后台⼈员做本站参数和Golden 配置参数的对⽐，看是否存在异常；11、传输限速：找传输⼈员排查传输上的带宽是否设置错误，导致传输瓶颈的产⽣，从⽽影响空⼝的速率，标准设置为上下⾏双⼯，都为1Gbit/s12、查看SIM卡的签约信息是否有问题查看信令attach accept，其中可看到APN aggregate maximum bit rate ，其中有UE下⾏最⼤速率限制，看是否修改了SIM的签约信息；⼆、在极好点做FTP上传时，平均速率要求在19Mbps（RL 25）左右及以上，若发现速率较低，我们可进⾏以下⽅⾯的排查来定位问题：1、看⽆线环境是否稳定、包括SINR、RSRP等2、上⾏PRB的调度是否能满现⽹的上下⾏时隙配⽐为2:2（3:2），则分配给上⾏的1s调度次数理论最⼤值为400，平时单站验证时应该看到的值会接近400，若出现该值较低或有的RB没有进⾏调度，则需查看现⽹参数，看是否设置了PRB调度数量限制等；3、看测试软件上的PUSCH Power以及路损，极好点的路损不会很⾼，⼀般在90db左右，若此时的PUSCH Power为或者接近23，可查看现⽹功控参数是否设置有问题，若⽆问题，可怀疑是否存在天馈接错、或者天馈系统存在硬件问题，导致⽤户上⾏功率受限；4、查看上⾏BLER值如果UL误码率过⾼，会导致速率低5、查看UL MCS窗⼝在极好点，上⾏编码⽅式绝⼤部分应为24及以上、主要调制⽅式应为16QAM，若存在问题，则需检查现⽹相关参数，若为RL15的站。
精品案例_LTE速率低的原因及优化方法
精品案例_LTE速率低的原因及优化方法LTE（Long Term Evolution）是一种高速无线数据通信技术，它提供了高速的互联网连接，可满足人们对于移动数据的需求。
然而，有时候LTE的速率可能会降低，这给用户的网络体验带来了不便。
本文将探讨LTE速率降低的原因，并提供一些优化方法。
LTE速率低的原因：1.信号弱：LTE是一种基于无线信号传输的技术，如果信号强度不足，将会导致速率下降。
信号弱的原因可能是用户距离LTE基站过远，或者在有楼宇遮挡的地区。
2.网络拥堵：在高峰时间或者繁忙的区域，网络可能因为过多用户同时连接而导致拥堵，从而限制了每个用户的速率。
3.频谱资源不足：LTE使用特定的频段来传输数据，如果一个特定频段的资源被过多用户使用，速率将会降低。
4.设备问题：有时候LTE速率低的原因可能是用户所使用的设备存在问题，例如设备老化或者硬件故障，这会影响数据传输速率。
LTE速率低的优化方法：1.改善信号强度：用户可以尽量靠近基站，避免楼宇的遮挡，从而改善信号强度。
另外，用户也可以使用信号增强器或者信号接收器来提升信号强度。
2.避开网络拥堵时段：用户可以避开高峰时间使用LTE网络，从而避免网络拥堵导致的速率下降。
3.切换到稳定的频段：用户可以尝试手动切换到其他相对稳定的频段，从而提升速率。
这可以通过设备的设置菜单进行操作。
4.更新设备软件和固件：用户可以及时更新设备的软件和固件，以确保设备正常工作，并修复任何可能影响速率的问题。
6.使用LTE高效能设备：选择性能较好的设备，例如使用支持多天线和多载波聚合的LTE设备，这样可以提供更好的速率和覆盖范围。
总结：。
LTE网络优化经典案例
LTE网络优化经典案例城市A运营商在LTE网络部署后，发现用户投诉率较高，网络质量不稳定。
经过一段时间的调查和分析，发现存在以下问题：1.弱覆盖区域：在城市一些地区，用户经常遇到信号弱或无信号的情况，导致通话中断或数据传输中断。
2.高拥塞区域：在城市中心商业区域，用户在高峰时段经常遇到网络拥塞问题，导致数据传输速率慢或无法连接上网。
3.外部干扰：在一些区域，存在大量的外部干扰源，如电视台、电台等，对LTE网络信号产生干扰。
针对以上问题，LTE网络优化团队制定了以下优化方案：1.新增基站：通过在弱覆盖区域增加基站，提高信号覆盖范围，解决信号弱或无信号的问题。
通过网络规划工具，确定基站的具体布局和参数设置，减少基站之间的干扰。
2.安装小区间干扰消除设备：在高拥塞区域安装小区间干扰消除设备，通过信号调度算法对小区之间的资源进行优化调配，减少小区之间的干扰，提高网络容量和覆盖率。
3.频谱管理与优化：通过频谱监测仪对外部干扰源进行监测和定位，对LTE网络频段进行调整和优化，减少外部干扰对网络信号的影响。
此外，LTE网络优化团队还进行了以下工作：1.反向传播方案：通过在城市中心地区建立反向传播系统，及时收集用户投诉和问题，以便优化团队及时跟进并解决问题。
2.数据分析和优化：通过网络性能监测系统，对网络数据进行实时监测和分析，了解网络负荷、覆盖范围等关键指标，及时调整网络参数和配置，提高网络性能和稳定性。
3.用户体验改善措施：针对用户投诉和需求，进行一些用户体验改善措施，如新增热门区域Wi-Fi覆盖、提供优质宽带服务等，提高用户满意度。
通过以上的优化方案和工作措施，该运营商在一段时间内逐步改善了LTE网络质量和用户体验。
用户投诉率显著降低，信号覆盖范围扩大，网络拥塞问题减少。
LTE网络优化团队也持续跟踪和监测网络性能，及时调整和改善网络参数，以保持网络的稳定性和良好的用户体验。
LTE移动互联网端到端低速率优化案例
LTE移动互联网端到端低速率优化案例随着移动互联网的快速发展，需求不断增加，用户体验成为了重要的考量因素。
然而，由于网络资源的有限性和网络负载的增加，用户在一些情况下可能会遇到移动互联网的低速率问题。
为了提高用户体验，LTE移动互联网端到端低速率的优化是一个重要的课题。
下面将介绍一个针对LTE移动互联网端到端低速率的优化案例。
首先，我们需要了解用户使用移动互联网时出现低速率的原因。
一般来说，移动互联网的低速率问题主要有以下几个方面的原因：网络拥塞、信道质量差、用户设备性能低下等。
针对这些问题，我们可以采取以下优化措施：1.网络拥塞优化：网络拥塞是导致移动互联网低速率的主要原因之一、可以采取流量调节以及流量分配策略。
该策略可以根据网络负载情况，动态调整用户的带宽分配。
通过监控网络负载，当网络拥塞时，可以将带宽分配给优先级高的应用或者重要的用户，以提高用户的体验。
2.信道质量优化：信道质量差会导致用户在使用移动互联网时出现低速率的问题。
可以通过部署更多的基站，增加网络覆盖范围，提高信号质量和稳定性。
同时，可以采用基站天线优化技术，如波束赋形和智能天线技术，以增强覆盖强度和质量。
3.用户设备优化：用户设备的性能低下也会导致用户在使用移动互联网时出现低速率的问题。
可以通过提供更高性能的设备，以满足用户对于速度和稳定性的需求。
同时，可以优化设备的软件，提高网络连接和数据传输的效率。
此外，也可以通过提供更好的设备维护和更新服务，以确保用户设备的正常运行。
4.缓存技术优化：应用缓存技术可以有效减少数据传输的频率和数据流量，从而提高用户的使用体验。
通过在移动网络中部署缓存服务器，可以将常用的应用资源缓存在服务器端，加快用户访问速度。
此外，还可以采用离线缓存技术，在用户离线状态下仍能访问已经缓存的数据，提高用户体验。
5.数据压缩和优化：采用数据压缩和优化技术可以减少数据传输的大小，从而提高网络传输速度。
通过对数据进行压缩和优化，可以减少数据的传输量和传输时延，提高用户体验。
精品案例_承载网问题引起LTE下行速率波动
承载网问题引起LTE下行速率波动案例【摘要】目前安徽电信的LTE网络，1.8G频段已完成载波带宽升级，由15MHZ升级至20MHZ，随之而来的是上下行速率的显著提升。
经过数年系统性的优化，目前网优人员已熟练的掌握了无线侧分析优化的方法，本案例按照常规优化思路，分析解决泗县草庙-大营IPRAN传输环路下挂基站的集中性网速慢问题，最终定位为IPRAN承载网的传输故障导致，此案例可作为网优优化的一个补充和完善。
【关键字】下行速率、IPRAN、承载网【业务类别】4、5G网络质量提升一、问题描述在处理用户投诉的过程中，发现SZ-泗县-草庙通海-HFTA-438593基站覆盖范围内存在用户反复投诉的情况，投诉内容为网速慢。
根据用户反馈位置，用户距基站SZ-泗县-草庙通海-HFTA-438593的直线距离为400米左右，根据用户描述，附件并无明显建筑物遮挡。
SZ-泗县-草庙通海-HFTA-438593基站为电信FDD1.8G宏站，根据小区带宽为20Mhz，采用2*2MIMO方式，下行调制采用64QAM，考虑到信令开销及传输损耗，下行峰值速率约为150Mbps，与用户描述的网页打开很慢，视频刷新很久无法打开的现象显然无法匹配。
网优人员随即对投诉现场进行测试处理，发现基站下行速率存在不稳定的情况由上图可见，在08:35-08:50的时间段内，使用cellular-Z 自带测试工具进行测试，下行速率由0.2Mbps-113.9Mbps 不等，与用户网速时快时慢的描述一致。
二、分析过程根据省公司下发的《安徽电信4G 无线网络系统优化指导手册（2017版）》，对基站速率异常处理流程如下：2.1、故障排查首先核查基站设备是否存在相关故障，导致小区业务不正常。
工具：U2000专业网管：命令：LST ALMAF（查询活动告警）命令：LST ALMLOG（查询告警日志）由上图可见，基站无实时故障及影响性能的历史告警。
2.2、工参核查对基站进行工程参数核查，重点核查切换与重选参数是否合理、功率参数pA、pB等设置是否合理、小区半径等等设置是否合理。
LTE移动互联网端到端低速率优化案例
LTE移动互联网端到端低速率优化案例移动互联网的发展已经进入了5G时代，但在很多地方，4GLTE仍然是主流的移动互联网技术。
然而，在实际应用中，LTE移动互联网在一些特定的场景下仍然存在低速率的问题。
接下来，我将通过一个具体的案例来介绍如何对LTE移动互联网进行端到端低速率优化。
案例描述：假设公司在一个偏远地区建设了一个远程基站，供用户进行4G移动互联网访问。
然而，却发现该地区的用户在连接到该基站后，经常会遇到低速率的问题，导致用户体验下降。
通过初步调查，发现该问题可能由以下几个方面引起：1）覆盖问题；2）无线资源问题；3）核心网问题。
为了解决这一问题，我们需要从这三个方面入手进行优化。
一、覆盖问题优化：1.确认基站覆盖范围和信号强度：通过对基站的优化调参，包括天线方向、倾斜角度和功率等参数的调整，可以优化信号覆盖范围和强度，提升用户的上下行速率。
2.增加基站数量：在偏远地区，由于用户分布比较分散，只依靠一个基站很难完全满足用户的需求。
可以增加基站的数量，提高网络覆盖范围和容量，减少用户之间的干扰，提升用户的移动互联网速率。
二、无线资源问题优化：1.频谱优化：通过频谱的规划和优化，合理分配给不同的业务和用户，减少干扰和碰撞，提高用户的移动互联网速率。
可以通过频谱监测、频谱规划和频率复用等手段实现。
2.尽量避开干扰源：定位和排查干扰源，例如电视台、电台等无线电干扰源，并采取相关干扰抑制技术，减少用户之间的干扰，提高用户的移动互联网速率。
三、核心网问题优化：1.提升核心网的处理能力：核心网的性能往往直接影响到移动互联网速率。
可以通过增加服务器数量、优化数据处理算法和协议栈等手段，提升核心网的处理能力，减少数据的延迟和丢包，提高用户的移动互联网速率。
2.确保网络的质量和稳定性：通过监测和监控核心网的运行状态，及时发现并解决可能出现的故障和问题，确保网络的质量和稳定性，提高用户的移动互联网速率。
除了上述的优化手段，还可以通过指定特定应用的QoS策略，对高优先级的应用进行保护，确保其在网络拥塞时依然能够正常运行。
4G优化案例：LTE上行速率优化四步法实践案例
LTE上行速率优化四步法实践案例XXXX年XX月目录一、问题描述 (3)二、分析过程 (4)2.1测试情况 (4)2.2问题分析 (5)三、解决措施 (8)3.1上行速率优化四步法 (8)3.2操作法实际应用 (8)3.3优化前后对比 (19)四、经验总结 (20)LTE上行速率优化四步法实践案例XX【摘要】本案例针对上行速率进行保障，提出上行速率优化四步法，通过对指定路段周围区域进行多手段优化补盲，确保上行速率达到项目要求。
【关键字】上行速率、操作法【业务类别】网络优化一、问题描述18年9月收到白云分公司需求，为竞标穗保视频项目，将在同宝路～沙太路～京溪路～XX大道～同宝路路段上使用4G网络回传实时视频演示，需对该路段的4G信号保障以满足回传视频的需求，保障监控不会出现卡顿现象。
对应具体4G网络要求：演示路段全程上传速率在12Mbps以上。
日常上行速率优化保障经验较少，需整理总结上行速率优化操作法。
图1.1演示路段二、分析过程2.1测试情况接到分局需求后，我方立即安排人员进行路测，并针对联通信号进行对比测试。
2.1.1前期摸测情况：电信4G网络：演示路段整体平均上传速率为23.6 Mbps、下载平均速率为26.9 Mbps；联通4G网络：演示路段整体平均上传速率为19.2 Mbps、下载平均速率为21.6 Mbps。
电信联通4G网络情况对比，电信整体情况优于联通。
2.2问题分析通过对测试结果进行分析，共发现12个问题点，维护类6个，干扰类1个，建设类1个，优化类4个。
目前已闭环处理9个；剩余3个维护类问题点为小区故障告警（非主覆盖小区，不影响演示路段）。
图2.1前期测试问题点分布情况三、解决措施3.1上行速率优化四步法第一步：覆盖问题，整理出维护、建设、优化类问题点。
第二步：负荷分析，输出高负荷调整和扩容方案。
第三步：干扰排查，排查天馈器件问题和外干扰问题。
第四步：服务器和终端问题，排查非无线侧问题。
LTE下载速率提升案例
LTE下载速率提升案例一、问题描述测试从泰山北路向南行驶，在泰山北路与勤丰路交叉口附近，占用山河花园LF_B，跟锦湖园LF_C的RSRP相差3dBm左右，造成两小区频繁切换，10s内造成5次切换,导致下载偏低，具体如下：二、问题分析1：此路段站点附近，两个小区RSRP相差不大，由于路口覆盖相当，属于正常情况；2：频繁切换原因，主要为切换相应参数设置不合理：依据A3切换触发条件：当前小区相应切换参数如下：两站所有小区：事件参数Hys ，Off 均为2,小区参数Ocs,Ocn 均为0：频率参数：Ofn，Ofs均为0，则依据触发条件，邻区只需要高于服务小区2dBm，持续320ms，就会发起切换。
LTE同频切换通过A3事件进行触发，即邻区质量高于服务小区一定偏置。
参照3GPP 36.331规定的A3事件的判决公式为：触发条件：Mn + Ofn + Ocn – Hys > Ms + Ofs + Ocs + Off；取消条件：Mn + Ofn + Ocn + Hys﹤Ms + Ofs + Ocs + Off；其中：Mn是邻区测量结果；Ofn是邻区的特定频率偏置；Ocn是邻区的特定小区偏置，也即CIO。
该值不为0，此参数在测量控制消息中下发。
eNodeB 将根据小区负载情况临时修改邻区与服务小区的CIO，触发基于负载的同频切换；Ms是服务小区的测量结果；Ofs是服务小区的特定频率偏置；Ocs是服务小区的特定小区偏置；Hys是迟滞参数；Off是A3事件的偏置参数，用于调节切换的难易程度，取正值时增加事件触发的难度，延迟切换；取负值时，降低事件触发的难度，提前进行切换；触发A3事件的测量量可以是RSRP或RSRQ；三、问题处理将山河花园LF_B的A3offset依据现场RSRP值修改为30，因这段路占用山河花园LF_B与锦湖园LF_C切换频繁。
调整后频繁切换减少，切换达到理想状态，速率明显上升，具体如下：流程图：问题定位，解决问题频率参数排查小区参数排查事件参数检查历史数据分析四、总结日常优化中我们经常网格优化到这种切换多的事件，使得下载速率底，我们首先要排除小区告警闪退传输故障等原因，然后再通过后台参数调整，修改切换迟滞与A3门限的调整，使问题得以解决。
网优文档70：LTE掉话优化指导书(第四部分：优化案例)
LTE掉话优化指导书－第四部分：优化案例目录LTE掉话优化指导书 (1)1概述 (1)2优化案例 (1)2.1.某局点升级后掉话率KPI分析 (1)2.1.1.问题描述 (1)2.1.2.问题分析 (2)2.1.3.分析结论 (9)2.1.4.解决措施 (9)1概述本《LTE掉话优化指导书》重点介绍了LTE系统内掉话率指标的优化思路、分析方法、定位手段及典型案例；本《指导书》结构如下：第一部分主要从路测、标准接口、话统、CHR多角度出发给出了掉话的定义；第二部分给出了常见的掉话原因，掉话机制的介绍；第三部分介绍了掉话问题的隔离定位分析方法；第四部分分享了掉话优化的典型案例；第五部分介绍了CHR数据的分析方法，影响掉话的定时器介绍及重建的机制介绍。
2优化案例2.1.某局点升级后掉话率KPI分析2.1.1.问题描述某局点在升级至eRAN2.1SPC420之后，掉话率突变，需要分析引起变化的原因。
2.1.2.问题分析2.1.2.1.升级前后掉话率趋势分析全网升级至eRAN2.1SPC420后，平均掉话率约在0.6%，而相同区域升级前为2%由于是按不同区域分段执行，故在12月5号到12月10号期间掉话率指标有一个逐渐缓降的过程。
在12月12号完成了全网所有站点的升级。
掉话率趋势如下图所示：图1某局点掉话率趋势2.1.2.2.掉话原因分布分析从话统Counter记录的掉话原因来看，由于无线侧原因导致的掉话占绝大多数该局点终端形态多以CPE为主，相对位置比较固定，故切换引起的掉话比例很少；该局点的800M站点大多不连续覆盖，也一定程度上导致了弱覆盖等原因引起的掉话；掉话原因分布如下：图2某局点掉话原因分布2.1.2.3.Top小区话统数据分析Top小区定义：将掉话率高于10%的小区按eRAB异常释放次数从大到小降序排列，然后取Top5小区进行统计，结果如下；图3某局点Top小区掉话率统计升级前：Top5站点贡献0.31%的正常释放，但贡献了24.95%以上的异常释放；升级后：Top5站点贡献不到0.16%的正常释放，但贡献了17.75%以上的异常释放；故同Top小区对掉话率的贡献来看，其“害群之马”的现象还是比较明显。
4G优化案例：LTE网络AMBR速率自适应优化策略验证案例
LTE网络AMBR速率自适应策略验证案例XXXX年XX月目录一、问题描述 (3)1.1、XX现网高负荷小区现状： (3)1.2、高新区高负荷无法扩容小区采用AMBR速率自适应策略验证： (4)二、AMBR限速技术介绍 (5)2.1、原理介绍 (5)2.2、管控措施 (6)三、AMBR限速技术介绍 (7)3.1、场景选取及实施 (7)3.2、策略修改指标对比 (9)四、经验总结 (12)LTE网络AMBR速率自适应策略验证案例【摘要】为缓解目前的高负荷情况，计划开启空口AMBR限速功能，本次验证空口AMBR限速功能在商用外场环境中是否能够生效，空口AMBR功能生效后对网络功能和性能情况是否存在影响,AMBR限速功能参数摸索，结合XX网络负荷设置合理参数，在保证用户感知的基础上稳定网络负荷。
【关键字】高负荷小区性能提升【业务类别】参数优化一、问题描述1.1、XX现网高负荷小区现状：高负荷小区核查标准：按照扩容条件统计连续7天至少4天自忙时达到扩容门限（自忙时PRB利率率>=50%且小区流量L800M>=1.5GB;2.1&1.8G小区流量>=6GB）的小区共计122个小区，其中宏站83个小区，室分39个小区，下面是高负荷小区站点分布：通过对现网配置结合站点分布对高新区122个小区进行后续扩容\新建建议，其中1.8G叠加2.1G小区7个、L800M叠加L1.8G小区共计17个、叠加2.1G小区共计7个、室分小区分裂39个小区，共移动新建新52个小区。
高负荷和高干扰小区梳理明细及处理建议1.2、高新区高负荷无法扩容小区采用AMBR速率自适应策略验证：目前通常都是在用户在资费套餐用完之后，核心网才会开始主动限速，对于无线系统来说，并不满足需求。
而且无线系统所期望的，并不是固定对某个用户做限速，而是希望当进入到高负荷状态时候，才进行限速，是一种动态的过程。
为此基站侧推出AMBR主动限速功能，也就是在基站侧根据容量情况对某些用户限速和保证某些用户速率体验。
速率问题定位手册
速率问题定位手册目录第1章基本原理 (4)1.1LTE网络架构 (4)1.2MIMO模式 (4)1.3UE能力等级： (5)第2章流量问题定位指导 (6)2.1数传问题定位思路 (6)2.1.1定点UDP吞吐量异常表现 (6)2.1.2下行数传问题定位流程 (6)2.2下行UDP灌包流量不足定位动作描述 (8)2.2.1无法传数据排查 (8)2.2.2服务器侧问题排查 (9)2.2.3传输侧问题排查 (9)2.2.4空口问题排查 (10)2.2.5其他原因 (12)2.2.6在线用户数查询 (13)2.2.7相关参数核查 (13)2.2.8UE PC侧问题排查 (13)2.3TCP问题排查思路 (14)2.3.1TCP窗口优化排查 (14)第3章常用工具使用 (16)3.1TCP与UDP的区别 (16)3.2W IRE抓包技巧 (16)第4章案例 (18)4.1文苑路单验下载速率较低： (18)4.1.1问题现象： (18)4.1.2分析过程： (19)4.1.3优化措施 (22)4.2高力家具港外打切换后无速率优化案例 (22)4.2.1问题现象 (22)4.2.2问题分析： (22)4.2.3优化措施： (24)第1章基本原理1.1 LTE网络架构LTE网络架构LTE信令面协议栈时频资源及吞吐量计算LTE理论吞吐率计算与带宽、调制方式、MIMO模式及具体参数配置有关。
以20M带宽小区为例，进行理论计算时需要考虑PDCCH在每个子帧占用符号数，同步信道占用符号数，参考信号占用符号数，广播信道、同步信道占用符号数。
此外可以通过RB及调制阶数计算。
从MAC层的TBS选择来看，20M带宽时单UE可以使用100RB，28阶，TBS＝75376，双码字为149776，TTI＝1ms，所以吞吐率为149.776Mbps。
注：按此方法计算的得到的理论吞吐率为协议规定的MAC层理论值，并不代表产品各版本实际能达到的应用层吞吐率。
精品案例_LTE下载速率低处理案例
LTE下载速率低处理案例目录一、问题描述 (3)二、分析过程 (4)三、解决措施 (6)四、经验总结 (6)LTE下载速率低处理案例【摘要】LTE下载速率低是影响用户感知的重要指标，直接影响用户体验，本案例从DT数据分析入手，通过参数优化解决异频切换问题，提升网络性能指标。
【关键字】异频切换启动异频测量门限下载速率低【业务类别】优化方法一、问题描述9月，通过RCU智能测试管理平台，派单贵池联盟基站附近高速下载速率低，通过LOG 分析发现，该地区信号异常，UE占用GC-市区-贵池联盟-ZFTA-447757-54和GC-市区-里山街道办RRU-ZFTA-447561-52，SINR值恶化，如下图，邻区中没有出现周边距离最近的基站高速出口站，下载速率低下派DT工单.测试截图二、分析过程1.下载速率低定义由上图可见，智能管理平台定义规定，下载速率低需要满足下列1个条件：*PBM下载速率小于10M，经过测试数据LOG分析发现，UE先占用GC-市区-里山街道办RRU-ZFTA-447561-52，随后切换到GC-市区-贵池联盟-ZFTA-447757-54，SINR值恶化，UE一直拖在GC-市区-贵池联盟-ZFTA-447757-54，影响下载速率。
2.无线参数核查通过网管核查贵池联盟和里山街道办基站无告警，下载速率低位置距离高速出口站-ZFTA-447883-55扇区最近，但是UE一直拖在GC-市区-贵池联盟-ZFTA-447757-54没有切换到周边的高速出口站，无线参数核查发现里山街道办RRU-ZFTA-447561-52已经配置过高速出口站-ZFTA-447883-55邻区。
专业网管核查邻区截图3.原因定位经过网管核查和参数确认，里山街道办RRU-ZFTA-447561-52已经从15M扩容到20M，频点已经从1825变成了1850，里山街道办RRU-ZFTA-447561-52切换到高速出口站-ZFTA-447883-55已经从前期的同频切换变成了异频切换，启动异频切换的门限默认值是-109dbm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章速率问题4.1 速率问题概述(陈佳)（注：本文所讨论的速率问题是建立在上下行时隙为DSUUD的基础上）在极好点（SINR在22dB以上）做FTP下行业务时，平均速率要求在47Mbps左右及以上，若发现速率较低，我们可进行以下方面的排查来定位问题：1、看无线环境是否稳定、包括SINR、RSRP、CQI等若UE IDLE的情况下，SINR值能在23以上，在UE 进行下载业务时，SINR会明显降低，则很可能是天馈接错或天馈系统存在问题，可进行天馈排查；2、PRB的调度是否能满现网的上下行时隙配比为2:2（3:2），则分配给下行的1s调度次数理论最大值为600，平时单站验证时应该看到的值会接近600，若出现该值较低或有的PRB没有进行调度，则需查看现网参数，看是否设置了PRB调度数量的限制等；3、查看下行双流是否存在、以及是否稳定在测试软件上可看到传输模式（TM），目前现网设置为TM3、7自适应，所以在双流时，传输模式为TM3，同时还要看CQI窗口中Rank2 Indicator Count 是否有值，有值才是真正的双流；如果出现TM模式3、7的不断更换，则下行速率肯定会受到影响，此时可看现网参数关于3、7门限是否设置合理；4、查看下行BLER值、如果误码率过高，会导致速率低5、查看DL MCS窗口，在极好点，下行编码方式绝大部分应在26及以上、主要调制方式为64QAM，若存在问题，则需检查现网相关参数；6、查看本小区上下行时隙配比以及相邻小区的时隙配置（DL：UL），现网配置为2:2（3:2），若本小区配置成2:2（3:2），相邻小区被配置成了3:1（4:1），导致服务小区的上行受到干扰，UE出现上行失步，会出现掉话，速率不高的现象；7、排查电脑问题，以及FTP服务器问题可进行电脑重启、更换FTP服务器地址、以及多开些进程等操作8、查看基站有无告警，若无，可怀疑是否存在基站或传输单元隐性故障，将基站或传输单元进行重启9、查看参数maxNrSymPdcch是否设置为3，若设置为3，则会大大影响下行速率，做单站10、进行基站全部参数的核准验证时可将此值设置为1经过以上排查，若还不能解决，则可让后台人员做本站参数和Golden 配置参数的对比，看是否存在异常；11、传输限速：找传输人员排查传输上的带宽是否设置错误，导致传输瓶颈的产生，从而影响空口的速率，标准设置为上下行双工，都为1Gbit/s12、查看SIM卡的签约信息是否有问题查看信令attach accept，其中可看到APN aggregate maximum bit rate ，其中有UE下行最大速率限制，看是否修改了SIM的签约信息；二、在极好点做FTP上传时，平均速率要求在19Mbps（RL 25）左右及以上，若发现速率较低，我们可进行以下方面的排查来定位问题：1、看无线环境是否稳定、包括SINR、RSRP等2、上行PRB的调度是否能满现网的上下行时隙配比为2:2（3:2），则分配给上行的1s调度次数理论最大值为400，平时单站验证时应该看到的值会接近400，若出现该值较低或有的RB没有进行调度，则需查看现网参数，看是否设置了PRB调度数量限制等；3、看测试软件上的PUSCH Power以及路损，极好点的路损不会很高，一般在90db左右，若此时的PUSCH Power为或者接近23，可查看现网功控参数是否设置有问题，若无问题，可怀疑是否存在天馈接错、或者天馈系统存在硬件问题，导致用户上行功率受限；4、查看上行BLER值如果UL误码率过高，会导致速率低5、查看UL MCS窗口在极好点，上行编码方式绝大部分应为24及以上、主要调制方式应为16QAM，若存在问题，则需检查现网相关参数，若为RL15的站。
则绝大部分编码方式应为20，速率在15Mbps左右；6、查看本小区上下行时隙配比以及相邻小区（共站）的时隙配置（DL：UL）a、现网配置为2:2（3:2），若本小区配置成2:2（3:2），相邻小区被配置成了3:1（4:1），即变成了DSUUD 与DSUDD中存在一个时隙的上行干扰，从而影响了上行速率；b、本小区上下行时隙配比被配置成3:1（4:1）,则上行资源配置少，上传速率低；7、排查电脑问题，以及服务器问题可进行电脑重启、更换服务器地址等操作；8、查看基站由于告警，若无，可怀疑是否存在基站或传输单元的隐性故障，将基站或传输单元进行重启9进行基站全部参数的核准经过以上排查，若还不能解决，则可让后台人员做本站参数和Golden 配置参数的对比，看是否存在异常；10、查看SIM卡的签约信息是否有问题查看信令attach accept，其中可看到APN aggregate maximum bit rate ，其中有用户上行最大速率，查看SIM的签约信息是否被修改了；4、2 案例分析案例1 双流未开启（陈洲）黄厝基站，站高60米，在站下找到SINR= 24的测试点，下行速率30M，换终端后速率仍然上不去，用工具比较了基站和厦门标准宏站的配置后发现，Rienable=false,导致终端没有办法使用双流，修改参数RIENABLE=TRUE后测试，速率42Mbps.厦门的宏基站都是采用Dynamic open loop MIMO,也就是MIMO模式可以在TM3，TM7，TXDIV之间根据无线环境的好坏转换，在SINR高的地方使用TM3，空间复用，这时必须打开RIENABLE,这样基站才可以使用空间复用的两个码字同时传输。
打开CDS的CQI INFO 窗口，可以看到RANK 1,2的使用情况：下图一为单流，图二为双流案例2 GPS时钟问题（陈洲）槟榔东里基站单站验证时发现大部分时间基站速率在10MBPS,传输数据头一两分钟速率可以上30M，但2分钟后速率会下降到10M。
情况时好时坏，没有规律。
下载时速率变化大，用DU METER观察下载速率的曲线呈锯齿状，不平滑。
比较基站参数正常。
发现在速率降低时，UE发起多个PRACH PREAMBLE到基站，说明手机和基站在问题发生时失去了下行同步，所以发起PRACH接入过程试图再次和基站同步。
在正常下载情况下不应该此过程（正常只应该在发起呼叫和切换时）。
检查基站告警并无GPS告警。
基站时钟同步没有太严重，通知基站工程师上站重启GPS时钟盒。
再次测试。
速率45Mbps以上。
案例3 FTP服务器问题（陈洲）通士达基站在信号极好点速率38M，观察SINR=23~25.DL MCS2在25附近，下行HARQ 误码在5%，无线环境正常.把下载线程由5个增加到10个，问题依旧。
观察到TM3模式下DL PRB TTI分配并没有满（约在300-400之间）。
说明由网络端下发的数据并没有足够多，可能是服务器端的问题。
尝试从两个服务器同时下载，每个服务器用10个线程，共20个线程。
速率增加到52Mbps.这个案例说明服务器端可能由于CPU处理能力，IP设置（比如数据包大小等），流量控制等因素使单用户在服务器端受到限制，从而不能达到最大速率。
同时从多个服务器下载可以分辨出是否是这种情况。
以下是一张CDS中显示的无线环境截图，图中说明了在理想环境下为达到最大速率应当看到的值。
案例4 MIMO 参数设置不合理导致下载速率低 （王磊）问题描述：晋安福州七中-1、2小区覆盖路段为秀峰高架桥，由于桥面遮挡，RS-SINR 波动较大。
测试中发现下行天线传输模式切换至TM7后很难切换回TM3，下载速率较低。
问题分析：检查基站数据库配置发现，天线传输模式切换参数tm3to7CqiTh 和tm7to3CqiTh 设置为8/13，该配置会导致传输模式切换至TM7后，在SINR 有所好转后也无法快速切换回TM3，终端一直占用TM7模式，从而导致下载速率较低。
优化建议： 小区名参数名称 调整记录 调整前 调整后 晋安福州七中-1tm3to7CqiTh 8 3 晋安福州七中-1tm7to3CqiTh 13 6 晋安福州七中-2tm3to7CqiTh 8 3 晋安福州七中-2 tm7to3CqiTh 13 6复测验证：晋安福州七中覆盖区域下载速率有明显改善。
3）经验总结：LTE 基站可根据用户信道条件选择合适的多天线技术：发射分集、空分复用、波束赋形。
簇优化工程师可根据现场无线环境，适当优化MIMO 参数，提升小区下行吞吐量。
参数名参数缩略名 默认值 取值范围含义 Downlink MIMO Mode dlMimoMode DynamicOpenLoopMIMO SingleTX/TXDiv/Dynamic Open Loop MIMO/Closed Loop Mimo/Single Stream Beamforming/DualStream Beamforming当下行传输模式为TM3或TM7时，若actTmSwitch 为true ，则传输模式为自适应，否则为固定TM3或TM7 Active transmission modeswitchactTmSwitch TRUE true/false 天线传输模式自适应开关 CQI threshold for switch fromTM3 to TM7tm3to7CqiTh 8 0...16, step 0.1 TM3向TM7切换CQI 门限 CQI threshold for switch fromTM7 to TM3tm7to3CqiTh 13 0...16, step 0.1 TM7向TM3切换CQI 门限 CQI threshold for activation ofOL MIMO SMmimoOlCqiThU 8 0...16, step 0.1 TM3单流向双流切换CQI 门限 CQI threshold for fallback toMIMO diversitymimoOlCqiThD 7 0...16, step 0.1 TM3双流向单流切换CQI 门限 Rank threshold for activation ofOL MIMO SMmimoOlRiThU 1.6 1...2, step 0.05 TM3单流向双流切换RI 门限 Rank threshold for fallback toMIMO diversity mimoOlRiThD 1.4 1...2, step 0.05 TM3双流向单流切换RI 门限案例5 双天线口功率不平衡导致下载速率低（王磊）问题描述：簇8空扰拉网时发现，五一北路、蒙古营巷、沙帽井巷路段RS-SINR在10～20dB之间，但下载速率较低，此区域由邮电公寓-2小区覆盖。
问题分析：经网管工程师核查，邮电公寓-2小区无硬件告警且数据库配置正确。
