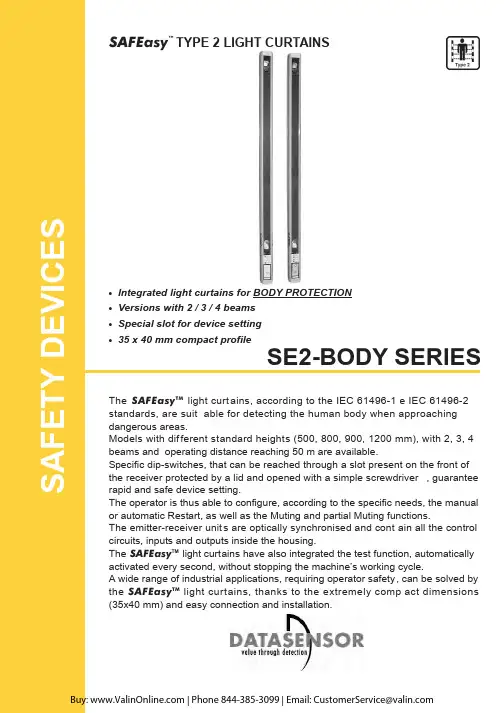

SAFEasyTM 光幕安全指南说明书

SAFEasyTM 光幕安全指南说明书

•Integrated light curtains for BODY PROTECTION •Versions with 2 / 3 / 4 beams •Special slot for device setting •

35 x 40 mm compact profile

The SAFEasy TM light curt ains, according to the IEC 61496-1 e IEC 61496-2standards, are suit able for detecting the human body when approaching dangerous areas.

Models with dif ferent standard heights (500, 800, 900, 1200 mm), with 2, 3, 4beams and operating distance reaching 50 m are available.

Specific dip-switches, that can be reached through a slot present on the front of the receiver protected by a lid and opened with a simple screwdriver , guarantee rapid and safe device setting.

The operator is thus able to configure, according to the specific needs, the manual or automatic Restart, as well as the Muting and partial Muting functions.

电梯光幕的工作原理与安装调试操作方法

电梯光幕的工作原理与安装调试操作方法

电梯光幕的工作原理与安装调试操作方法(总3页)

本页仅作为文档封面,使用时可以删除

This document is for reference only-rar21year.March

电梯光幕的工作原理与安装调试操作方法电梯

光幕的一边等间距安装有多个红外发射管,另一边相应的有相同数量同样排列的红外接收管,每一个红外发射管都对应有一个相应的红外接收管,且安装在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时,红外发射管发出的调制信号(光信号)能顺利到达红外接收管。红外接收管接收到调制信号后,相应的内部电路输出低电平,而在有障碍物的情况下,红外发射管发出的调制信号(光信号)不能顺利到达红外接收管,这时该红外接收管接收不到调制信号,相应的内部电路输出为高电平。当光幕中没有物体通过时,所有红外发射管发出的调制信号(光信号)都能顺利到达另一侧的相应红外接收管,从而使内部电路全部输出低电平。这样,通过对内部电路状态进行分析就可以检测到物体存在与否的信息。

电梯光幕的红外发射和接收通路数目理论上最大可有215个,考虑到实际光幕的高度和上下通路之间的间距,一般不会超过48个。

电梯光幕分直线扫描方式和交叉扫描方式,在直线扫描模式下,单片机每次向发送端和接收端发送相同的通路选择信号,即第一路发第一路收、第二路发第二路收、…第十五路发第十五路收、第十六路发第十六路收。而在交叉扫描模式下,单片机每次向发送端和接收端发送不同的通路选择信号。即第一路发第二路收、第二路发第一路收、……第十五路发第十六路收、第十六路发第十五路收。相比之下,交叉扫描模式对物体的高度测量更为精确,且在检测区域中心1/3处的检测精度最高。最小检测高度可缩至直线扫描模式下的2/3。但是考虑到实际需要,现在普遍使用的都是直线扫描方式的安全光幕。

安全光幕

安全光幕

使用光栅和光幕时,对安装有一定的要求, 不允许出现人员能够绕过光栅和光幕而进入 到危险区域的情况,也不允许在光栅和光幕 附近有反射光线的表面,使接收器能够接收 到反射过来的光线而无法输出安全开关信号。 另外,对光栅和光幕的使用环境也有一定的 要求,如果环境中粉尘太大,会影响到光线 的发射,从而影响光栅和光幕的使用。
安全光幕由投光器和受光器两部分组成。 投光器发射出调制的红外光,由受光器 接收,形成了一个保护网,当是有物体 进入保护网,当从中有光线被物体挡住, 通过内部控制线路,受光器电路马上作 出反应,即在输出部分输出一个信号用 于设备,如冲床,压力机等紧急刹车既 停止。
光束的密度多少决定了体积多大的身体部分 能通过光幕才被检测。按照人体工程学的数 据,成年人的手指直径应不少于14mm,手掌 厚度不少于30mm,手腕直径不少于40mm, 举例:如果使用的光幕的光轴间距是80mm, 光轴直径是20mm,它的分辨率是8020=60mm,那么手指,手掌,手腕及手臂都 有可能通过光幕而不会被发现。因此,如果 想获得更高的安全性,便需使用较高分辨率 的光幕.
生活中最常见的光幕?
电梯~~ 试解释电梯的光幕工作原理
It's over
Leabharlann Baidu
光幕有着非常广泛的应用,比如在需 要不断送取料的冲压设备上,如果安 装接触式安全防护门,则需要操作人 员频繁地开关防护门,这样不但增加 了操作人员的工作量,而且降低了生 产效率。在这种情况下,采用光栅和 光幕就是最佳的选择。在操作人员送 取料时,只要有身体的任何一部分遮 断光线,就会导致机器进入安全状态 而不会给操作人员带来伤害。

安全光幕正确安装 最小距离ISO 13855

安全光幕正确安装 最小距离ISO 13855

Safety Specialist - Vers. 3
2
最小距离
:
AOPD装置的作用: - 通过安全保护设备检测有物体或人闯入危险区域内 - 发出停机命令 最小距离的决定性因素: - 接近速度 - 安全装置的灵敏度 - AOPD型号及保护方式
:
S=KxT+C
Industrial Safety Systems. Made by SICK.
S
手和手指防护 AOPD 可以安装在非常靠近机器 地方。因此,这样可以让操作工 人可以相对比较近的运送物料进 入机器内部。
接近方向通常是向右进入 危险区域
H
危险区域
地面
S = (K x T) + C 条件 d<= 40mm
Industrial Safety Systems. Made by SICK.
危险点防护 优点: 缺点: 区域防护 最小距离较短, 较高的生产效率, 符合人体工学 安全防护装置价格高
优点:
缺点:
整个保护区域内都可以检测到
安全防护装置价格高
通道防护 优点: 缺点: 成本低 最小距离较长, 效率较低, 危险区域内无检测
Industrial Safety Systems. Made by SICK.
12
安全防护术语- 举例
危险点防护
Industrial Safety Systems. Made by SICK.

安全光栅传感器接线方法【详解】

安全光栅传感器接线方法【详解】

安全光栅传感器是一种特殊的光电传感器,也称安全光栅、安全光幕、光电保护器等,它的作用是安装在一些高危机械设备上面,防止操作工人受到人身伤害。安全光栅传感器的工作原理是通过发射器发出红外线到接收器上形成一个保护光幕,若该保护光幕中的某一束光被遮挡,则会输出信号到保护设备上,保护设备进行报警或者停止,从而到达保护工人免受到人身伤害的作用。

安全光栅一般分为两根线和三根线,接线直接问工程师或者咨询厂家。请勿以回归反射的配置形式来使用带反射镜的传感器系统。否则可能会妨碍检测。可使用反射镜来使检测区“弯曲”90度的角度。

关于接线:

[对于PNP输出型]

请在输出和0V线路之间连接负载。

[对于NPN输出型]

请在输出和+24V线路之间连接负载。如果连接了+24V和0V,则将造成危险,因为此时操作模式被反转为“遮挡时ON”。

[对于PNP输出型]

请勿将输出线路短接至+24V线路。否则,输出将始终为ON。此外,将电源的0V接地时,应使输出不会因输出线路接地而置ON。

[对于NPN输出型]

请勿将输出线路短接至0V线路。否则,输出将始终为ON。此外,将电源的+24V 接地时,应使输出不会因输出线路接地而置ON。

另外还有相关连接注意事项以及方法:

一、当控制器不使用时,发送器和接收器的连接说明;

1、24V正电压电源连接到接收器的24Vdc电压接口,棕色导线;

2、变送器的试验和0vDC接地分别为黄线和蓝线;

3、接收机的0vdc和EDM端口接地,蓝线和绿线之间有区别;

4、接收机的os1和os2作为输出,黑白线相互连接。

二、安全光栅传感器与控制器的接线方法

安全光幕-安全光栅原理-选型-应用

安全光幕-安全光栅原理-选型-应用

例:F3SJ-A0520P30:光幕长度为520毫米,PNP输出,30毫米分辨率保护手腕型
F3SJ光幕参数设置软件 F3SJ光幕参数设置软件
可视化的光轴设置
光幕状态信息显示
消隐功能
(1) 固定消隐
(2) 浮动消隐
固定消隐 Fixed Blanking
• 固定消隐(信道消隐,信道选择)被用来禁止光幕保 护选定的区域 Fixed blanking (channel blanking, channel select) is used to disable a fixed, selected area in the protective field of a light curtain
安全防护。
输出
安全光幕安全等级性能比较
2级光幕内部回路
Input
Control circuit
11 12 1
10
2
9
3
8
4
76 5
Output
4级光幕内部回路
Input1
Input2
Control circuit 1
Control circuit 2
Output 2
Output 2
3S 故障自检时序图
安全传感器 取得国际标准认证 (IEC61496・GB/T19436) F3SJ-A 等级4

安全光幕使用说明

安全光幕使用说明

安全光幕使用说明

接线如下图:

发射器一端黄色线不接,接收器一端绿色线与0V的蓝色线短接。OS1、OS2为2个常闭输出端,所以当光幕被遮挡时OS1、OS2输出为0V。

调试:

1.安装前先在现场或实验室,静态、近距离地调试一遍,在0.5米的情况下,显示的光强显示应大于等于“8”

2.若光栅是垂直安装的,则应保证水平高度一致,通电后,光栅的显示单元,会先点亮所有显示,然后再进入正常工作显示。

3.调整发射单元角度及倾角,再调整接收单元,如有必要,可循环调整直至接收单元显示的接收强度达到最大。

4.试棒测试

凡安全装置安装完毕或每次检修完毕后,均须应用试棒作最终测试,取一根与安全装置分辨率尺寸相同的试棒,在靠近光栅发射器、光栅接收器及二者中间,将试棒自上而下和自下而上移动三次,此时光栅接收器的数码管应依次显示被遮光电管的序号(小于等于8光点),或被遮光电管的印板序号(大于8光点)。状态灯应一直显示红色不能显示一次绿灯,若有异常情况,应请专业人员进行检修。

故障处理:

如果发射单元或接收单元显示报警,可按下表处理:SSGS20安全光栅故障及处理(发射单元)

SSGS20安全光栅故障及处理 (接收单元)

安装支架简图:

安全光幕安全要求

安全光幕安全要求

安全光幕安全要求

背景介绍

安全光幕是工业自动化生产中的一项重要设备,可用于保护操作者的安全。安

全光幕按照安全等级不同,会有不同的安全要求。本文主要介绍安全光幕的安全要求,以保障生产操作者的安全。

安全等级介绍

安全光幕的安全等级是根据EN ISO 13849-1和IEC 62061标准下的PL (Performance Level)或SIL(Safety Integrity Level)等级来确定的。在选择安全

光幕时,应根据实际情况和安全等级的要求进行选择。

•PL级别:最高级别为PL e,最低级别为PL b。PL级别的确定将考虑危险的概率以及危险性的严重程度。PL级别越高,保护措施越能确保操作者的安全。

•SIL级别:最高级别为SIL 3,最低级别为SIL 1。SIL级别的确定将考虑风险的严重程度以及错误发生的概率。SIL级别越高,保护措施越严格。

安全要求

为保障安全光幕的正常使用和操作者的安全,在选择、安装和使用安全光幕时,需要遵守以下安全要求:

1. 选择要求

•根据实际安全风险要求,选择符合PL或SIL等级的安全光幕。

•选择安全光幕后,要仔细查看相关的安装和使用资料,确保其符合相关的安全标准和要求。

•选择时还要考虑安全光幕的功耗、测量距离、探测角度和可靠性等因素。

2. 安装要求

•安全光幕应安装在安全范围之内,如离机械设备的运动轨迹足够远等。

•安装时按照生产操作的要求进行布置,防止被遮挡,确保探头的有效探测范围。同时还要避免光幕与其他设备碰撞和损坏。

•安装后,应用专业仪器检测安全光幕的性能,如检测防护周期,防护距离和反射灵敏度等。

安全光栅安装技巧

安全光栅安装技巧

安全光栅安装技巧

购买了安全光栅传感器后,我们需要对检测光幕进行安装,为了降低成本,我们的消费者更愿意自己进行测量安全光幕的安装,因为如果要我们的检测光幕厂家进行安装的话,无形中就增加了成本,作为检测光幕测量光栅厂家,我们每天都在处理安全光栅的生产制作和发货,下面,就具体说说安全光栅安装方式

安装方式1::

普通安装:安全光栅发射器、接收器通过固定夹或侧装支加直接固定在立柱上。例如,我们的车辆分离器,计数光幕,尺寸安全光栅都是采用的这种办法进行安装。

安装方式2:

管状支架安装:发射器、接收器通过支架固定于可调钢管支架上,支架座固定在底座或立柱上。看客户需求。

安装方式3:

支角板安装:发射器、接收器通过固定夹或侧装支架直接固定在立柱上,看客户需求定制。

安全光栅的安装没什么技术含量,主要就是一个接线和打孔,还有就是我们要注意安全光栅的校准,当安全光栅的全部连接正确之后,指示灯会正常显示,不正常说明安装有误,当然,当我们安装遇到问题的时候,记得直接和我们检测光幕厂家联系,需要更多的安全光栅、检测光幕信息欢迎来电咨询我们,我们将很高兴为你们解决关于安全光幕的一切问题。

安全光幕的安装常识

安全光幕的安装常识

安全光幕的具安装常识

安全光幕在安装中首先应由注意的是检查安全光幕是否牢固的固定在需装备的设备上,连接信号线是否已经锁紧。光幕传感器的发射器和接收器是否在一平面内,且以发射器和接收器为边界的保护区域应为该平面内的一个矩形。

检查安全光幕的发射器和接收器,是否和各自的电缆准确的装配到位,以及电缆的接线端是否与电源和控制单元准确、牢固的连接给安全光幕传感器接通电源,此时光幕传感器开始自检、同步及自校准,约1秒钟后,发射器黄色指示灯稳定,接收器指示灯全部熄灭,表示光幕传感器进入正常工作状态。

茫茫人海中能和你相遇在我们安谐的官网上,这本身就是缘份,“先做朋友再做生意”是我们一贯奉行的处事原则,正因为如此,很多用户成为了我们的粉丝,这让我很开心。

安全光幕正确安装最小距离培训

安全光幕正确安装最小距离培训
培训时间:每周五下午2:00-4:00
培训周期:共计4周
培训考核:理论考试和实践操作考核
培训效果评估
培训后员工能够掌握安全光幕的正确安装最小距离
培训后员工能够理解安全光幕的工作原理和操作规范
培训后员工能够熟练操作安全光幕并解决常见问题
培训后员工能够提高安全意识,减少事故发生
感谢您的观看
测试距离调整:根据需要调整光幕与障碍物之间的距离,以测试不同距离下的反应时间。
异常情况测试:测试光幕在异常情况下的反应,例如:同时多个障碍物出现或无障碍物出现时。
测试标准
测试距离:安全光幕与障碍物的距离应符合设备规格要求
测试速度:测试时应逐渐增加速度,观察光幕的反应时间与稳定性
测试误差:测试时应检查光幕的误差范围是否符合设备规格要求
安全光幕正确安装最小距离培训
CONTENTS
目录
01.
单击此处添加文本
02.
安全光幕简介
03.
安全光幕的安装要求
04.
安全光幕的调试与测试
05.
安全光幕的维护与保养
06.
安全光幕的培训内容与要求
01
02
安全光幕的定义
安全光幕是一种光电安全保护装置,用于检测物体是否进入危险区域
它由发射器和接收器组成,通过发射和接收光线来检测物体
06
培训目标

安全光幕原理说明和参数

安全光幕原理说明和参数

检测距离 静态电流 输出电流
回差值 光轴直径 光源 外壳结构 输出形式 残留电压 抗光干扰 温度影响 绝缘电阻 耐压
抗震动 抗冲击
环境温度
环境湿度 指示灯
链接线长
0 . 3-10m均可 靠动作
直 流行:1 2 V D C
I<1 00mA
工作电压
直 流 型:2 4 V D C
I<3 00mA
大 于 检测距 离1 0%
在- 25℃到+ 70摄氏 度范围 内 ,对在+ 25摄氏 度 时的检 测距离 是 在10 %以 下
≥2 0MΩ Min(500 V D C Meg a基 准)
1500VAC 50/60Hz 一分钟
抗 震 动:1 0 - 5 5Hz(周期 每分钟) 复 振幅1m m , X、Y、Z各 方向2小 时
抗 冲 击:5 0 0 / S² (50G)X、Y、Z、 各 方 向3次 工 作 时:- 1 0 t o+50℃(未结 冰状态 下)
特殊要求标注 如:输 出方式: N P N或P N P 输出状态:K :常 开 B: 常 闭 默认方式:N P N常 开 输 出
TB安全光幕 输出 接 收图
发射器
光轴
接收器
T B系 列
黑色-黑色线 同步信号
蓝色-蓝色线 电源地线 棕色-棕(红)色线 电源正极
+-

光幕安装教程

光幕安装教程

光幕安装教程(总7页)

--本页仅作为文档封面,使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

电梯光幕工作原理及安装

——本篇以微科917A型号光幕为例

一、光幕工作原理

红外光幕电梯门保护系统的探测部

分由红外发射器及红外接收器组成。红

外发射器、红外接收器内分别直线排列

有若干对红外发射管、红外接收管。

红外光幕的发射器在程序控制下由

某个发射管发射单束红外线,同时检测

对应的一个接收管的接收信号,就形成

了一个探测回路。

如果该束红外线顺利到达一个接收

管,作为红外光敏元件的该接收管会产

生特定强度的信号输出,控制系统即判

断为正常情况;如果该束红外线被物体

阻挡,对应的接收管无信号输出,或虽

有输出,但未达到应有的强度,则控制

系统判断为非正常情况,控制系统会向

电梯门系统发出信号,使正在关闭的电

梯门反转打开。

光幕控制系统控制所有的红外发射管按顺序依次发射红外光束,同时按顺序依次判断相应的一个红外接收管的接收信号输出强度,循环扫描,就形成了一道隐形的红外保护光幕。红外发射管的发射及相应红外接收管的接收由控制程序进行同步。

红外发射器与红外接收器分别装在电梯轿厢门的两侧,当乘客或物体进出电梯轿厢门平面,阻挡了红外光幕扫描过程中的任何一束,光幕控制系统就会探知,并输出信号给电梯轿厢门系统,使正在关闭的电梯门反转打开,从而起到保护乘客的目的。

常见的光幕产品,程序控制芯片及外围电路集成在红外发射器和红外接收器内,能完成光幕发射/接收,信号判断等基本功能,能通过光幕发射器/接收器上发光二极管,给出提示信息,提供简单的安装/故障显示。光幕发射器与接收器分别进行发射/接收的同步。

安谐光电保护装置的作用

安谐光电保护装置的作用

安谐光电保护装置的作用

安谐公司主营:红外线保护器、安全光幕、光电保护装置、智能光幕、检测测量光栅、可编程光幕、非标定制光幕、普通传统冲床紧急制动系统、冲床保护器、模具保护器、模具下死点检知器、误送检知器、危险机械保护、电子、电器、数码科技、自动化设备和机械等使用的各类传感器等,专利品质,值得信赖。

A、采用专利动力源---快速(12-15ms)、强力、高可靠、长寿命电磁铁。

B、新型光电传感器---响应时间小于1.5ms,光轴间距10mm确保正确检测出操作人员的

手指。

C、多项提高刹车速度的措施,针对不同冲床实现快速(37-76ms)制动,完美解决普通刚性离合器冲床的安全隐患。

D、保护全面功能:防误启动、防连冲、防意外入模、调教模保护、断电保护,包含所有可能发生的意外。

E、适用范围全面(包含所有工作模式):调教模保护、单次行程保护、连续行程保护、自动行程保护。以往的安全设备,只能保护一种(单次行程)工作模式,其他工作模式只能拆除保护装置无法实现保护。

F、不影响生产效率:本公司的普通刚性离合器冲床的紧急制动器是在充分考虑了操作工人方便操作生产的情况下实现安全保护。光电的安装位置离危险区域只有6-12厘米(从4吨--100吨冲床)。(是冲床工作台面宽度的1/3—1/4),不妨碍正常生产。

G、冲头完全停止时间短:本公司的紧急制动制动时间短(从人手遮光开始计算到冲头完全停止的时间---最快可达到37ms。对于16吨以下的每分钟200次以上的冲床都能实现安全保护)。

H、特别设计的滑块(冲头)位置传感器,可以有效的区别出危险区域和安全区域(回程、下行刚开始的一段),紧急制动仅在危险区域才动作,最大量的满足生产需要。即使发生紧急制动后,恢复生产也非常方便,跟正常生产操作相同。有效解决冲床操作工人的安全问题,在保证产能的情况下,实现安全保护。区别以往的安全保护装置对操作工人的生产影响。I、使用维护方便。调校模具后,只需调节滑块传感器角度(按指示灯提示),设置工作模式后即可正常操作;系统有完备的故障自检功能,发生故障后制动停机,并指示故障码,方便检修。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

安全光幕安装说明-深圳安谐工业

安全光栅安全光幕

安全光栅的安装很简单,但是,我们还是要知道,安全光栅具体是怎么安装的,安装后是怎么调试的,安全光栅安装说明如下:

1.安全光幕高度位置的确定及安全间隔的计算。

光幕高度位置是指安全光栅的光幕相对于机床上下模口的位置。在保证安全间隔的条件下,安全光栅的最下一束光不得高于模口下边沿,最上一束光不得低于模口上边沿。

安全光栅的保护高度是指光幕的最上一束光轴与最下一束光轴之间的间隔,即光幕的有效高度。保护高度即是机床滑块行程加上调节量。保护高度的大小关系到安全光栅光束的多少,假如安全光栅光束数选择过少,光幕高度将不能完全覆盖危险区域,仍存在造成事故的可能;假如过大则造成资金的浪费和使用上的不便。所以说根据保护高度选择安全光栅的规格(光束数)也是很重要的。

安全光栅的安全间隔是指光幕至工作危险区--模具刃口之间的最短间隔,即从手遮挡光幕的位置开始到达危险边界之前,能够使滑块停止所需要的间隔。安全间隔是确保安全光栅实现保护功能的必要条件之一,必须正确计算安全间隔!其计算方法应根据压力机制动方式而定。

对于滑块能在行程的任意位置制动停止的压力机,安全间隔依公式(1)计算:

Ds=1.6(T1十T2) (1)

式中:Ds——安全间隔,单位米(m);

1.6——人手的伸展速度,单位米/秒(m/s);

T1——安全光栅的响应时间,0.02秒(s);

T2——压力机的制动时间,即从制动开始到滑块停止的时间,单位秒(s),从实际制动情况测定。

滑块不能在行程的任意位置制动停止的压力机,安全间隔依公式(2)计算:

Ds=1.6Ts (2)

式中:Ds——安全间隔,单位米(m);

1.6——人手伸展速度,单位米/秒(m/s);

Ts——从人手离开光幕(即答应起动滑块)至压力机滑块到达下死点的时间,即滑块的下行程时间,单位秒(s),可依公式(3)计算或实际测定。距冲压机械制造使用日期不满一年的,采用标牌上所记载的急停时间,超过一年,则需要测定出急停时间,与标牌上记载的数值相比较,然后选用其中较大的数值。

Ts =(1/2+1/N)Tn (3)

式中:N——离合器的接合槽数;

Tn——曲轴回转一周的时间,单位秒(s)。

2.安全光栅的安装形式一般有固定式和可调式两种。

固定式安装:就是将传感器和反射器(或发、受光器)直接固定在机床床身上,它通常适用于模具比较固定,保护光幕不需经常调整的框架结构的闭式压力机。

可调式安装:是将传感器和反射器(或发、受光器)通过专用支架连接于机床上。此种安装形式,光幕可根据模口和安全间隔的要求上下、左右灵活调整,一般适用于换模具比较频繁且模具大小不一的开式、闭式和四柱式压力机。

3.根据不同的安装形式和确定的安装位置,把控制器、传感器(发、受光器)、反射器固定在合适的位置,然后按照安全光栅说明书的要求进行控制器与机床电器的接线。假如回程

不保护功能需要借助安全光栅实现时,还要调整凸轮开关的接触角度。

安装接线完成后,应具体检查,确保接线正确。核查无误,方可进行通电调试。

(1)将控制器的开关置于“关”位置,给机床供电,用万用表检查安全光栅接进的电源电压是否与产品铭牌上要求的电压相符。

(2)将控制器上的开关置于“开”位置,控制器上的电源红色指示灯和遮光红色指示灯均亮。

(3)对光:反射式--调整反射器与传感器的位置,使之平行、对应、对正,至控制器上的通光绿色指示灯亮,遮光红色指示灯灭。对射式--调整发、受光器的位置,使之平行、对应、对正,至控制器上的通光绿色指示灯亮,遮光红色指示灯灭。

(4)检验。遮挡任一光束,控制器上的通光绿色指示灯灭,遮光红色指示灯亮。不遮挡光幕时,通光绿色指示灯亮,遮光红色指示灯灭。则表明光电保护器状态正常。

(5)不保护区间角度的调整。若安全条件答应,并需要实现滑块行程的部分区间不保护时,必须依所示的状态调整凸轮开关的位置及角度。在设定的不保护区间,光电保护器不起保护作用,即使遮断光幕,滑块也不停止运行。在实际使用中,一般答应在滑块下行程的30°区间和滑块回程区间内,设置不保护功能,即将凸轮开关的断开角度调整为30°~180°,使滑块在下行程30°~180°之间处于保护状态。

(6)试车。遮挡光幕,观察控制器指示灯转换正常;在保护区间内(下行程30°~180°之间,回程不保护凸轮开关处于断开状态),遮挡光幕,机床滑块应能立即停止;滑块在下死点时(180°),遮挡住光幕,机床滑块应能回程。满足上述三条,试车成功,方可进进正式工作。

以上就是安全光栅安装说明,其实安全光栅的安装还是很简单的,如果有不明白的地方,直接和我们的技术人员沟通即可。
