智能型电缆故障检测仪操作规程(正式)
电缆故障检测仪器使用方法
电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆线路中可能存在的故障点的仪器设备。
它可以帮助电力工程师和维修人员快速定位故障点，提高维修效率。
本文将介绍电缆故障检测仪器的使用方法，帮助读者更好地了解和应用该设备。
二、仪器准备在使用电缆故障检测仪器之前，首先需要准备好以下设备：1. 电缆故障检测仪器：根据实际需要选择合适的仪器型号和规格。
2. 电缆测试线：用于连接仪器和被测电缆的测试线，根据电缆类型选择合适的测试线。
3. 电缆接地夹：用于将测试线与电缆接地，确保测量的准确性和安全性。
4. 电池或电源适配器：提供电缆故障检测仪器的电源。
三、仪器的使用步骤1. 连接测试线将电缆测试线的一端连接到电缆故障检测仪器的测试接口上，另一端连接到被测电缆的两个测试点上。
确保连接牢固，并注意连接的极性是否正确。
2. 设置仪器参数根据实际需要，设置电缆故障检测仪器的参数。
常见的参数包括：测量范围、测量精度、采样频率等。
根据被测电缆的特点和故障类型，选择合适的参数设置。
3. 开始测量打开电缆故障检测仪器的电源开关，确保仪器正常启动。
根据仪器的使用说明书，选择相应的测量模式和测量方法。
通常有时域反射法、频域反射法和电流法等多种测量方法可供选择。
根据具体情况，选择合适的测量方法。
4. 分析测量结果根据测量结果，分析电缆线路中可能存在的故障点。
常见的故障类型包括：短路、断路、绝缘故障等。
根据测量结果和故障类型，判断故障点的位置和性质。
5. 故障点定位根据分析的结果，使用电缆故障检测仪器提供的定位功能，确定故障点的具体位置。
根据仪器的显示屏或指示灯，可以精确地定位故障点。
6. 故障点修复根据定位的故障点，进行相应的修复工作。
修复措施根据故障类型的不同而有所差异，可以采取绝缘修复、线路连接修复、短路处理等方法。
7. 测量结果记录在测量完成后，将测量结果记录下来，包括故障点位置、故障类型、修复措施等信息。
记录的信息可以作为后续的参考，帮助日后的维护和故障排除工作。
智能型电缆故障检测仪操作规程(3篇)
智能型电缆故障检测仪操作规程一、检测前准备工作1. 确保电缆故障检测仪完好，并检查所有连接线路是否安全可靠。
2. 将电缆故障检测仪与电源连接，并确认电源电压符合要求。
3. 准备好需要检测的电缆，并清理电缆表面，确保无灰尘、油污等干扰物。
二、仪器参数设置1. 打开电缆故障检测仪，进入参数设置界面。
2. 根据电缆的类型和长度，选择合适的测试参数。
3. 根据需要，设置测试的频率范围，并确保频率范围内的参数符合要求。
4. 设置测试的采样率和数据记录时间。
5. 根据需要设置信号发生器的频率和幅度。
三、接线操作1. 将电缆故障检测仪的输出端与电缆端子连接，确保连接牢固、接触良好。
2. 将电缆故障检测仪的输入端连至地线或地线接地点。
3. 按照电缆故障检测仪的接线图进行正确的接线操作。
四、测试操作1. 点击开始测试按钮，开始进行电缆故障的检测。
2. 观察测试仪器上显示的数据和曲线变化，判断是否存在电缆故障。
3. 如果存在故障，根据故障类型和位置，采取相应的修复措施。
4. 在测试过程中，注意观察仪器的运行状态，如发现异常应立即停机排除故障。
五、数据分析1. 完成测试后，保存测试数据并导出到电脑或存储设备。
2. 使用专业的数据分析软件进行电缆故障数据的处理和分析。
3. 根据分析结果，对电缆故障位置和类型进行判断和定位。
六、设备维护1. 每次使用后，及时对仪器进行清洁和检查。
2. 定期对仪器进行维护，并确保仪器的性能和精度。
3. 严格按照仪器的操作手册进行维护和保养。
七、安全注意事项1. 使用电缆故障检测仪时，遵守相关的安全规定和操作规程。
2. 操作过程中要注意防止触电和短路，避免发生意外事故。
3. 在使用仪器时，严禁将液体或金属物质倒入仪器内部。
4. 在操作高压电缆时，要佩戴绝缘手套和绝缘鞋，并保持安全距离。
5. 禁止将仪器暴露在高温、潮湿或有腐蚀性气体的环境中使用。
总结：智能型电缆故障检测仪操作规程包括检测前准备工作、仪器参数设置、接线操作、测试操作、数据分析、设备维护和安全注意事项等内容。
电缆故障检测仪器使用方法
电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆故障的专用设备，它能够帮助用户快速准确地定位电缆中的故障点。
本文将介绍电缆故障检测仪器的使用方法，希望能够对读者有所帮助。
二、准备工作在使用电缆故障检测仪器之前，需要进行一些准备工作。
首先，确保电缆系统处于停电状态，以免给操作人员带来安全隐患。
其次，检查仪器是否正常工作，确保电源充足，连接线路无损坏。
最后，对仪器进行校准，以确保测试结果准确可靠。
三、仪器操作步骤1. 连接电缆：首先，将电缆故障检测仪器的探头与测试电缆相连接。
确保连接牢固可靠，避免接触不良导致测试结果不准确。
2. 设置参数：根据实际情况，设置仪器的测试参数。
一般来说，参数包括测试频率、测试电压等。
根据电缆类型和故障类型的不同，需要设置不同的参数，以便更好地检测故障点。
3. 开始测试：在设置参数完成后，点击仪器上的开始测试按钮，仪器将开始工作。
在测试过程中，仪器会对电缆进行多次测试，以获取更准确的测试结果。
4. 分析结果：测试完成后，仪器会自动生成测试报告。
用户可以通过仪器的屏幕或者连接到电脑上进行查看。
报告中会显示电缆的故障点、故障类型以及故障距离等信息，用户可以根据报告来判断电缆的故障情况。
5. 故障定位：根据报告中的故障距离信息，用户可以通过测量距离的方法，迅速准确地定位电缆故障点。
一般来说，可以通过测量到故障点的距离，计算出距离电缆起点的长度，从而准确定位故障点。
四、注意事项1. 在使用电缆故障检测仪器时，必须严格按照操作步骤进行操作，避免误操作导致仪器损坏或测试结果不准确。
2. 在操作过程中，应注意安全，避免触碰高压部分，以免发生触电事故。
3. 仪器使用完毕后，应及时进行清洁和维护，保持仪器的正常工作状态。
4. 在进行故障定位时，应根据实际情况选择合适的测量方法，以确保定位的准确性。
五、总结电缆故障检测仪器是现代化电力设备维护的重要工具，掌握其使用方法对于电力行业的从业人员来说至关重要。

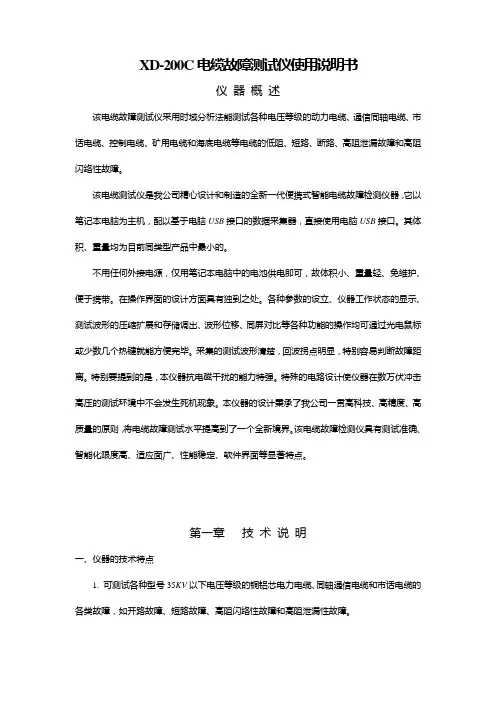

高智能电缆故障检测仪使用说明书
XD-200C电缆故障测试仪使用说明书仪器概述该电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
该电缆测试仪是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器，它以笔记本电脑为主机，配以基于电脑USB接口的数据采集器，直接使用电脑USB接口。
其体积、重量均为目前同类型产品中最小的。
不用任何外接电源，仅用笔记本电脑中的电池供电即可，故体积小、重量轻、免维护、便于携带。
在操作界面的设计方面具有独到之处。
各种参数的设立、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过光电鼠标或少数几个热键就能方便完毕。
采集的测试波形清楚，回波拐点明显，特别容易判断故障距离。
特别要提到的是，本仪器抗电磁干扰的能力特强。
特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。
本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则，将电缆故障测试水平提高到了一个全新境界。
该电缆故障检测仪具有测试准确、智能化限度高、适应面广、性能稳定、软件界面等显著特点。
第一章技术说明一、仪器的技术特点1. 可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2. 具有多种测试方法，如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。
3. 由于笔记本电脑是电池供电，而数据采集器使用的是电脑的电源，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
4. 前置采样测量单元采用先进的信号解决技术，全汉化大屏幕显示，测试波形特性清楚易辩，使得电缆故障分析更容易掌握。
5. 采用基于Windows平台的软件，更具人性化设计，操作简便。
电缆故障检测仪器使用方法
电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆中的故障点和故障类型的设备，它能够帮助工程师快速准确地定位电缆故障，提高维修效率。
本文将介绍电缆故障检测仪器的使用方法，包括仪器的准备工作、操作步骤和注意事项。
二、仪器的准备工作1. 确认仪器完好无损：检查仪器外观是否有损坏，确认仪器的各个部件是否齐全。
2. 连接电源：将检测仪器连接到稳定的电源上，并确保电源电压符合仪器要求。
3. 准备测试样品：选择需要测试的电缆样品，并确保样品的长度和规格符合仪器要求。
三、操作步骤1. 连接电缆样品：将需要测试的电缆样品连接到检测仪器上。
根据仪器的要求，使用正确的连接线和接头，确保连接稳定可靠。
2. 设置仪器参数：根据测试需要，设置仪器的参数。
通常包括频率范围、测试电压、测试模式等。
根据实际情况，选择合适的参数进行设置。
3. 进行测试：按下仪器上的启动按钮，开始进行测试。
测试过程中，仪器会发送特定的信号到电缆上，根据电缆的响应来判断是否存在故障。
4. 分析测试结果：根据仪器的显示屏或输出结果，分析测试结果。
仪器通常会显示电缆的长度、故障类型和故障距离等信息。
根据这些信息可以判断故障的具体位置。
5. 故障定位：根据测试结果进行故障定位，找到故障点所在的位置。
根据实际情况，可以使用测距仪或标记仪器等辅助工具来辅助定位。
四、注意事项1. 安全第一：在使用电缆故障检测仪器时，务必注意安全。
确保仪器和测试样品的连接牢固，避免出现电击等危险情况。
2. 仪器保养：定期检查仪器的工作状态，保持仪器的清洁和干燥。
避免仪器长时间暴露在潮湿或高温环境中。
3. 操作规范：按照仪器的说明书和操作手册进行操作，避免操作错误导致测试结果不准确。
4. 数据记录：在测试过程中，及时记录测试结果和相关数据，方便后续的分析和比对。
5. 仪器校准：定期对检测仪器进行校准，确保测试结果的准确性和可靠性。
6. 维护保养：定期对仪器进行维护保养，包括更换电池、清洁仪器、检查连接线等。
智能型电缆故障检测仪操作规程（3篇）
智能型电缆故障检测仪操作规程一、引言智能型电缆故障检测仪是用于检测电缆故障的一种专用设备。
本操作规程旨在规范智能型电缆故障检测仪的操作流程，确保操作人员的安全和设备的正常运行。
二、操作准备1. 检查设备：在使用智能型电缆故障检测仪之前，需要对设备进行全面的检查。
检查仪器是否完好，各部件是否正常运转，连接线缆是否接触良好，并进行必要的清洁和维护。
2. 环境准备：选择一个适宜的操作环境，确保操作区域干燥、通风良好，并远离易燃、易爆等危险物质。
3. 个人防护：操作人员应穿戴好防护服、安全帽、安全鞋等个人防护装备，确保自身的安全。
三、操作步骤1. 连接电源：将智能型电缆故障检测仪的电源线插入电源插座，并确保电源线接触良好。
然后打开电源开关，观察仪器的指示灯是否正常工作。
2. 连接电缆：将待检测的电缆与智能型电缆故障检测仪的测试线缆连接，确保连接牢固。
按照电缆的类型和规格，选择合适的连接方式。
3. 设置参数：根据实际需要，设置智能型电缆故障检测仪的相关参数。
例如，设置测试的电缆长度、测试的频率范围、电缆的材质等。
4. 开始测试：点击仪器界面上的“开始测试”按钮，启动测试程序。
仪器将自动对电缆进行检测，并实时显示测试结果。
5. 分析结果：根据仪器显示的测试结果，进行故障的诊断和分析。
根据需要，可使用仪器自带的数据分析软件进行更详细的分析。
6. 完成操作：测试完成后，及时关闭仪器的电源开关，拔出电源线，断开电缆连接。
对仪器进行清洁和维护，并将其妥善存放。
四、安全注意事项1. 操作人员应严格按照操作规程进行操作，避免操作失误。
2. 在操作过程中，注意观察仪器的工作状态，如发现异常情况应及时停止操作，检查并处理故障。
3. 操作人员应保持清醒的状态，不得在操作过程中饮酒或服用药物。
4. 操作结束后，要及时清理操作区域，消除潜在的安全隐患。
5. 操作人员应经过专门培训，具备相关的专业知识和技能。
六、操作风险及应急措施1. 电源故障：如发现电源故障，应立即切断电源，并请专业人员进行维修。
电缆故障综合测量仪安全操作及保养规程
电缆故障综合测量仪安全操作及保养规程为确保电缆故障综合测量仪长期稳定运行，避免因误操作而引发安全事故，特制定本文档，对电缆故障综合测量仪的安全操作及保养规程进行详细说明。
一、操作前的检查与准备1.确认电缆故障综合测量仪的工作状态：检查电源、开关、仪表板、控制面板、显示器等是否正常无误。
2.检查测试电缆是否已断电，如果非断电状态时，禁止进行任何操作。
3.确认测试环境：检查测试现场的通风、温度、湿度、噪声等环境参数符合使用要求。
二、安全操作规程1.注意开机顺序：先接通交流电源，再按电源开关，最后打开仪表盖板。
2.禁止使用损坏或老化的电缆、插头等部件。
3.使用时，严格按照说明书及使用说明进行操作，不得随意调节参数或改变仪器内，外部的线路接法。
4.测量过程中，严格按照操作流程操作，不得随意分心或走神。
5.禁止用手触摸、扭动、压坏或损坏任何部件，不得用锤、电钻等硬器材随意维修或调整仪器。
6.测量结束后，应先关闭仪表盖板，按关闭键，切断电源，接好存放电缆，清理测试场地，保持使用环境整洁干净。
7.非专业人士或未经过技术培训的人员禁止进行测试。
三、保养规程1.定期进行除尘、除湿、擦拭检查，清理仪器表面的灰尘。
2.根据使用情况定期测量仪器的准确性，发现问题及时调整和更换组件。
3.保持仪表盖板的清洁干净，防止其被污染或损坏。
4.定期进行仪器保养：检查、清理、更换部件，确保仪器处于良好的工作状态。
5.存储时，将仪器放置在干燥、通风的地方，注意防潮防尘，并避免受到挤压或损坏。
四、故障处理1.在仪器使用过程中，如出现异常情况，例如突然停止工作、出现明显噪声等，应及时切断所有电源，检查仪器是否损坏或部件是否失效。
2.对于本身无法进行故障排除的故障，应及时联系专业维修人员进行处理。
五、法律责任任何一位使用电缆故障综合测量仪人员对于仪器的任何损坏、事故、伤亡等负有完全法律责任，应对其造成的所有损失予以赔偿。
六、总结电缆故障综合测量仪是进行电缆故障检测和保养的重要仪器之一，使用前应进行全面的检查和准备，操作时要严格按照规程进行，注意安全操作，定期对仪器进行保养维护，如出现问题应及时处理。
电缆故障智能测试仪说明书
ZL2133电缆故障智能测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述2二、功能特点2三、主要技术指标4四、测试原理4五、仪器工作原理与组成7六、面板控制机构和按键菜单的作用8七、测试前的准备工作11八、仪器的使用和故障测试方法12九、注意事项15十、测试中的几个技术问题16十一、运输、贮存17十二、售后服务18ZL2133电缆故障智能测试仪一、概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
二、功能特点1.功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
如配备声测法定点仪，可准确测定故障的精确位置。
2.测试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3.智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4.具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
5.具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
(完整版)电缆故障测试仪说明书
电缆故障测试仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
如配备声测法定点仪，可准确测定故障的精确位置。
2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
5．具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8．具有根据不同的被测电缆随时修改传播速度功能。
9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。
二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。
智能型电缆故障检测仪操作规程范本（2篇）
智能型电缆故障检测仪操作规程范本智能型电缆故障检测仪是一种先进的设备，用于快速、准确地检测电缆故障。
为了保证操作的高效性和安全性，以下是智能型电缆故障检测仪的操作规程范本：一、准备工作1. 确保操作人员具备相关的专业知识和技能，并熟悉电缆故障检测仪的操作方法。
2. 检查电缆故障检测仪的外观和电源线是否完好。
3. 将电缆故障检测仪与电源连接，确保电源稳定。
二、操作流程1. 打开电缆故障检测仪的电源开关，并等待仪器启动。
2. 按照仪器的操作界面提示，选择正确的电缆类型和故障检测模式。
3. 将故障电缆的两端分别连接到仪器的测试接口，确保连接牢固可靠。
4. 在操作界面上设置故障检测的参数，例如检测频率、测量范围等。
5. 点击“开始检测”按钮，仪器将开始对电缆进行故障检测。
三、结果处理1. 在检测过程中，根据仪器上的提示，观察故障检测仪的显示结果。
2. 如果仪器显示故障位置和故障类型，请按照仪器的提示进行相应的处理。
3. 如果仪器没有显示明确的故障位置和故障类型，可以尝试调整故障检测的参数，重新进行检测。
4. 在检测完成后，将电缆故障检测仪的电源开关关闭，并断开与电源的连接。
四、注意事项1. 在操作过程中，应严格按照操作规程进行，不可随意更改参数或操作顺序。
2. 操作人员应保证操作环境的清洁、干燥，避免灰尘、水汽等对仪器造成损坏。
3. 若发现电缆故障检测仪出现异常情况或故障，请立即停止使用，并联系专业人员进行检修。
4. 运输和存储电缆故障检测仪时，应注意防震、防潮等措施，避免意外损坏。
五、维护保养1. 定期清洁电缆故障检测仪的外观和测试接口，保证其良好的工作状态。
2. 对电缆故障检测仪进行定期的检测和校准，确保测量结果的准确性。
3. 在停止使用电缆故障检测仪时，应注意将其存放在干燥、通风的地方。
以上是智能型电缆故障检测仪的操作规程范本，希望能对操作人员进行正确的指导，确保工作的顺利进行。
智能型电缆故障检测仪操作规程范本（二）一、概述智能型电缆故障检测仪（以下简称检测仪）是一种高精度的电缆故障检测设备，能够有效地筛查和定位电缆故障。
2023年智能型电缆故障检测仪操作规程
2023年智能型电缆故障检测仪操作规程一、概述智能型电缆故障检测仪是一种用于检测电缆故障的高精度设备。
本操作规程旨在提供对该设备的操作指导，确保安全、高效地进行电缆故障检测。
二、设备说明1. 设备包括检测主机、测量探头、记录仪等，并配备相关软件。
2. 主机具有显示屏，可显示故障参数及分析结果。
3. 探头负责采集电缆故障信息并传输给主机。
4. 记录仪用于记录检测过程中的数据。
三、操作前准备1. 检查设备是否完好，如有损坏应及时修复或更换。
2. 根据需要检测的电缆类型，选择合适的测量探头。
3. 将探头与主机连接，确保连接牢固。
4. 打开主机并进行相关系统设置。
四、操作步骤1. 连接电缆：将待检测的电缆与测量探头连接，确保连接牢固。
2. 设置参数：根据实际情况，设置检测参数，如频率范围、度量方法等。
3. 开始测量：按下开始按钮，仪器开始采集故障信息。
4. 数据分析：仪器将采集到的数据进行分析处理，并在显示屏上显示结果。
5. 结果判断：根据结果判断电缆是否发生故障，如有故障应进行进一步分析。
6. 记录数据：将测量结果记录到记录仪中，方便后续分析和查询。
7. 停止测量：在检测完成后，按下停止按钮停止测量，并将仪器关机。
五、注意事项1. 操作人员应熟悉设备的使用方法和操作规程，并遵循相关安全操作措施。
2. 检测过程中，应注意保护设备，避免受到外力冲击或水浸等损坏。
3. 在操作设备前，应确保周围环境安全，并切断电源以防止触电事故。
4. 操作过程中如发现异常情况，应立即停止操作并排除故障。
5. 对于不同类型的电缆，应根据实际情况选择合适的检测方法和参数。
6. 操作结束后，应及时清理设备，保持设备的干净整洁。
六、故障处理1. 如出现设备故障，应及时联系维修人员进行处理，切勿私自进行修复。
2. 如出现数据分析错误或结果不正常的情况，应进行故障排查，确认是否为设备故障。
七、保养维护1. 定期检查设备的连接线路是否正常，如有损坏应及时更换。
智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程1. 引言智能型电缆故障检测仪是一种专业用于电缆故障检测的设备。
本文档旨在提供操作规程，以确保用户正确、安全地操作该设备。
2. 设备概述智能型电缆故障检测仪是一种高精度、高效能的电力设备。
其主要功能包括电缆故障定位、故障类型识别等，可广泛应用于电力系统中。
3. 安全要求在操作智能型电缆故障检测仪之前，请务必保证以下安全要求已经满足： - 操作人员应具备一定的电力知识，了解基本的电力设备操作方法和安全知识。
- 确保设备正常运行状态下进行操作，不得擅自拆卸或改动设备。
- 操作人员应佩戴防护用品，如安全帽、绝缘手套等。
- 操作人员应注意周围环境，确保操作区域没有危险因素存在。
4. 操作步骤以下是智能型电缆故障检测仪的基本操作步骤：步骤1: 设备准备•检查设备是否完好无损，确保无明显物理损伤。
•插上合适的电源线，并确保连接牢固。
•检查设备连接是否正确，包括通信接口和电力接口。
•打开设备电源开关，待设备启动完成。
步骤2: 参数设置•进入设备的参数设置界面。
•根据被测电缆的特性，设置合适的参数，如电缆长度、电缆材料等。
•确认参数设置无误后，保存设置。
步骤3: 测量准备•对被测电缆进行合适的预处理，如去除表面污垢。
•使用接地导线将设备接地，以确保测量的准确性和安全性。
•连接设备和被测电缆，注意插头的正确对接。
步骤4: 开始测量•打开设备的电缆故障检测功能。
•设备会自动对电缆进行测量，并显示相关数据。
•根据设备的显示结果，分析故障的位置和类型。
步骤5: 结果分析•根据设备提供的故障定位和类型识别结果，结合实际情况进行分析。
•如果需要进一步确认故障位置，可以进行多次测量。
•记录测量结果和分析过程，并进行必要的标注。
5. 设备维护•定期对设备进行清洁，确保设备表面和连接接口无污垢。
•注意设备的防尘、防潮和防震措施，防止设备受到外界环境的影响。
•定期进行设备的检测和校准，以确保测量的准确性和可靠性。
智能电缆故障检测仪安全操作及保养规程
智能电缆故障检测仪安全操作及保养规程1. 引言智能电缆故障检测仪是一种用于检测电缆故障和维护的重要工具。
为了确保设备的正常运行和使用人员的安全，本文档旨在提供智能电缆故障检测仪的安全操作和保养规程。
2. 安全操作规程2.1 开机前准备在操作智能电缆故障检测仪之前，操作人员应进行以下准备工作：•确保操作人员已经接受过相关的培训，并熟悉设备的使用说明书；•检查设备及电源线是否完好无损，并确保设备接地良好；•检查设备所需的传感器、电缆和连接线是否正常；•根据需要，选择合适的检测模式和参数设置。
2.2 操作步骤以下是使用智能电缆故障检测仪的基本操作步骤：1.将电缆故障检测仪连接到待测电缆的两端，并确保连接牢固。
2.打开电源，启动设备。
3.在设备界面上选择合适的测试模式和参数设置。
4.点击开始测试按钮，设备将开始进行电缆故障检测。
5.等待测试结果显示完成后，查看测试报告并记录需要的数据。
6.关闭设备，断开电源。
7.清理设备表面的灰尘和污渍，并做好设备的存放。
2.3 注意事项在操作智能电缆故障检测仪时，操作人员需要注意以下事项：•在操作过程中，避免将设备暴露在潮湿、高温、高压、腐蚀性气体等不适宜的环境中；•禁止操作人员独自进行高压测试，必须由经过合格培训的人员进行操作；•在使用设备过程中，应定期对设备进行维护保养，清洁设备表面的灰尘和污渍，确保设备通风良好；•如发现设备存在故障或异常情况，应立即停止使用，并将设备送至专业维修部门进行检修。
3. 保养规程为了确保智能电缆故障检测仪的长期使用，并降低设备故障发生的风险，操作人员应按照以下规程进行设备的保养：3.1 日常保养日常保养主要包括以下几个方面：•定期检查设备的外观，清理设备表面的灰尘和污渍；•检查电源线、传感器、电缆和连接线的连接是否正常；•检查设备的工作状态，如有异常情况立即停止使用，并通知维修人员；•定期对设备进行校准，以确保测试结果的准确性和可靠性；•定期检查设备的内部部件，如电源、冷却风扇等。
智能型电缆故障检测仪操作规程模版（3篇）
智能型电缆故障检测仪操作规程模版1. 检查设备及配件完好性在使用智能型电缆故障检测仪之前，操作人员应仔细检查设备及配件的完好性。
确认设备及配件没有损坏或缺失后方可进行下一步操作。
2. 连接电缆故障检测仪将智能型电缆故障检测仪的电源线连接到电源插座，并将其他配件连接到相应的接口。
3. 打开电源将电源开关从OFF位置切换到ON位置，确认设备电源已打开。
4. 设置参数根据实际需求，设置智能型电缆故障检测仪的参数。
包括但不限于频率范围、检测模式、信号源等参数的设置。
5. 连接被测电缆将被测电缆连接到智能型电缆故障检测仪的输出端口。
确保连接稳固并无松动。
6. 启动故障检测根据设备使用说明，启动故障检测功能。
在故障检测过程中，应密切注意故障检测仪的显示屏，观察是否有异常信息出现。
7. 分析检测结果根据故障检测仪的显示屏上的信息，分析检测结果。
当有故障信息出现时，应记录并查找故障原因。
8. 处理故障根据故障原因，采取相应的措施处理故障。
可以修复电缆故障，或更换故障电缆。
9. 关闭电源在完成故障处理后，将电源开关从ON位置切换到OFF位置，确认设备电源已关闭。
10. 清洁设备在使用智能型电缆故障检测仪后，应及时清洁设备及配件，并妥善存放。
11. 定期维护定期对智能型电缆故障检测仪进行维护工作，包括但不限于清洁、检查设备及配件完好性、校准等。
以上操作规程仅为示例，实际操作应根据所使用的具体型号的智能型电缆故障检测仪的使用说明进行操作。
操作人员应具备相关操作知识和能力，以确保操作的准确性和安全性。
智能型电缆故障检测仪操作规程模版（二）第一章总则第一条为了保证智能型电缆故障检测仪的正常运行，确保电缆故障检测工作的准确性和安全性，制定本操作规程。
第二条本操作规程适用于使用智能型电缆故障检测仪进行电缆故障检测的人员。
第三条对于初次使用智能型电缆故障检测仪的人员，应经过相关培训和技能考核合格后方可操作。
第四条智能型电缆故障检测仪的操作人员应遵守本操作规程，并严格按照相关操作流程进行操作。
电缆故障测试检测查找仪器使用方法
电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法1.简介电缆故障测试检测查找仪器是一种用于检测和查找电缆故障的专用设备。
它可以帮助用户快速、准确地定位电缆中的故障点，提高维修效率，减少维修成本。
本文将介绍电缆故障测试检测查找仪器的使用方法，包括仪器的基本操作、故障定位原理、故障类型及处理方法等内容。
2.仪器的基本操作2.1 仪器的启动和关机●按下电源开关，仪器开始启动。
●在使用完毕后，按下电源开关，仪器关机。
2.2 仪器参数的设置●根据具体检测需求，设置仪器的参数，如测量范围、故障类型等。
2.3 仪器的连接和校验●将待测电缆与仪器进行连接，确保连接稳固。
●进行仪器的自检和校验，确保仪器工作正常。
3.故障定位原理电缆故障定位仪器的工作原理是利用故障点处的电缆绝缘破损形成的局部放电产生的电磁波信号进行测量和分析，通过对信号的处理，可以精确定位故障点。
4.故障类型及处理方法4.1 电缆接地故障●故障特征：________电缆绝缘与地之间发生破损，导致电缆接地，电流异常增大。
●处理方法：________定位故障点并修复破损处，恢复电缆的绝缘性能。
4.2 电缆短路故障●故障特征：________电缆中两根或多根导体之间发生短路，导致电流异常增大。
●处理方法：________定位故障点并修复短路处，恢复电缆的导电性能。
4.3 电缆断路故障●故障特征：________电缆中的导体发生断裂，导致电路中断，电流无法通过。
●处理方法：________定位故障点并修复断裂处，恢复电缆的连通性。
5.附件本文档涉及的附件可参考附件一：________电缆故障测试检测查找仪器操作手册。
6.法律名词及注释6.1 电缆故障测试检测查找仪器：________专用于检测和查找电缆故障的设备。
6.2 故障定位原理：________利用电缆故障产生的电磁波信号进行定位的原理。
6.3 电缆接地故障：________电缆绝缘与地之间发生破损导致的故障。
电缆故障测试仪智能化操作
电缆故障测试仪智能化操作
如果电力部门的电力故障没有得到及时的解决，肯定会影响到整个电力部门的日常运转，所以能够找到一个好的仪器对其问题进行检测是非常重要的。
现在很多的电力部门都开始使用电缆故障测试仪(又叫HT-TC电缆故障探测仪)。
之所以会去选择它也是因为这个事情有非常多的优势，像智能化操作就是其中之一。
因为现在很多的电力部门在日常运转时都会遇到或多或少的电缆故障问题，但真正去检测时需要耗费很多时间精力，有时也找不到正确的故障问题在哪里，完全浪费了自己的时间和精力。
不过使用电缆故障测试仪就不一样了，由于它属于智能化操作，在使用过程中只需要提前将信息设置好之后就可以在很短时间就能将所有的问题给检测出来，能够保证大家在整个使用感受到电缆故障测试仪是一个非常具有高价值的检测仪器，在使用时并不需要自己担心检测的数据不准确以及需要花费很久的时间才能够检测出相应的问题，这些试想在一开始被设计时已经考虑到了，自然能够保证它的整个性能。
同样在使用电缆故障测试仪是它的自我保护系统，如果出现任何一丁点的意外都能够及时启动自我保护系统，对电缆故障测试仪以及检测的设备进行保障，不会因为外界的原因而导致这两个装置出现问题，让客户受到任何损失。
因此也就能够了解电缆故障测试仪智能化操作非常值得大家去选择，能够有非常高的实用价值。
智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程
一、设备概述
智能型电缆故障检测仪是一款专业用于电缆故障测试的设备。
该设备采用数字信号处理技术，能够准确地检测电缆中的故障点位置，同时可以实现缆型、长度、远端接地电阻等参数的测量。
该设
备具有高精度、高可靠性和易于操作的特点。
以下为该设备的操作
规程。
二、操作准备
1.检查设备是否正常启动，设备各部件是否完好。
2.检查测试电缆是否与测试设备连接正确，并且连接处是否处
于固定状态。
3. 在进行操作前，必须先阅读操作手册，了解设备的功能和操
作要求。
三、设备操作
1.打开设备电源，设备会自动进行系统检测并进入待机状态。
2.设置测试参数。
在设备屏幕上选择相应的测试模式，然后输
入测试电缆的相关参数，如电缆长度、缆型、远端接地电阻等。
3.进行测试。
将测试夹具夹在测试电缆的故障点处，然后按下“测试”按钮，设备就会进行测试。
测试完成后，将测试夹具移到
下一个故障点进行测试，直至测试电缆的所有故障点均被检测完毕。
1。
智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程1. 前言智能型电缆故障检测仪是一款用于检测电缆中可能存在的故障和缺陷的设备。
本文档将介绍智能型电缆故障检测仪的操作规程，方便用户正确使用并取得预期效果。
2. 设备简介智能型电缆故障检测仪具有以下特点：•精准定位：能够定位到电缆中故障点的具体位置。
•大范围检测：能够检测到电缆中多种不同的故障形态。
•超强诊断：能够对故障点进行全面、精准的诊断和判定。
•操作简便：设备易于携带，一键操作，即可进行检测。
3. 操作方法3.1 环境准备在使用前，需要先进行环境准备，包括：•保证检测现场电缆停电状态；•环境保持干净，避免尘埃、水汽等影响检测准确性；•将仪器放置在平稳的地面上。
3.2 操作步骤1.开机：按下电源开关，设备开机。
2.设置参数：在屏幕上设置检测参数，包括电缆类型、管电压、检测深度等。
3.连接仪器：将信号输出线、地线、电源线和诊断线连接到相应的接口上。
4.开始检测：将其余的接线连接到电缆上，点击“开始检测”按钮，即可进行故障检测。
5.查看结果：在检测完成后，屏幕上会显示故障结果。
用户可以根据显示的故障信息和故障位置，进行后续处理和修复。
6.关机：操作完成后，按下电源开关，设备关闭。
4. 注意事项•在使用前，需要了解所使用的电缆种类、管电压、电缆路径和检测深度等参数。
•操作时需要确保设备连接稳定、接线正确，避免产生误差。
•在操作过程中，需要保证现场干燥，防止电缆被水淹，影响检测准确性。
•在进行操作前，需要查看设备的使用说明书，遵守相应的使用规程，避免设备损坏。
•在操作过程中，如果设备产生异常，需要立即停止操作，并寻求专业人士进行处理。
5. 结语通过本文档的介绍，我们可以清楚了解智能型电缆故障检测仪的操作方法和使用注意事项，方便用户进行检测操作，有效提升工作效率和检测效果。
希望本文档能对广大用户有所帮助。
ST-2000B智能电缆故障测试仪使用说明书
ST-2000B智能电缆故障测试仪使用说明书第一章技术说明ST-2000B智能电缆故障测试仪是我们精心设计和制造的全新一代便携式电缆故障测试仪器。
它以单片机为处理器，配以精巧的数据采集器，体积小、重量轻、便于携带。
它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。
它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。
一、ST-2000B智能电缆故障测试仪的技术特点1、可测试各种型号在35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2、具有多种测试方法，如在低压方式下的直接法及在高压方式下的电流耦合法，可保证您百分之百的测试成功。
3、由于电缆故障测试仪可用电池供电，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离。
保证了人机的安全，完全适应野外工作的需要。
4、高速信号处理器采用先进的信号处理技术，测试波形特征清晰易辨，并可以对测试波形进行放大或缩小处理，使得电缆故障分析更容易掌握。
5、我们开展网上服务业务，只要您将测试波形通过E-mail发给我们，您当天即可得到专家的分析和指导。
我们定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试专家。
二、技术参数●脉冲幅度：V>。
100●脉冲宽度：sμ2.0和sμ2两种。
●测试盲区：在最高测试频率50MHz测量时为20米。
●主机测量误差：1%。
千米以下电缆不超过5米，千米以上电缆不超过10米●读数分辨率：fV2/。
V：电波在电缆中的传播速度（m/us）；f：采样频率（MHz）。
比如油浸纸电缆的传播速度为s/=, 用160Vμm50/(⨯。
160=2MHzf50=采样，则读数分辨率为m)6.1●采样频率：50MHz、25MHz、12MHz、6MHz预制5种电缆介质的电波传播速度：油浸纸：smμ160，交联：/184，不滴流：s160，同轴mμ/mμ/172，塑料电缆（市话电缆）：ssmμ/电缆：s/200，以及自选介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
智能型电缆故障检测仪操作规程(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-7549-88 智能型电缆故障检测仪操作规程(正
式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、范围
本操作规程适合高压电缆、低压电缆的各种故障快速检测。
二、操作规程
1.故障检测步骤
1）初测
（1）低压脉冲法校测三相全长应当完全相同,对低阻、开路故障初测故障点。
（2）对高阻故障采用高压脉冲法或直闪法完成。
2）核查电缆路径。
3）用声磁同步定点仪准确定位。
2.初测操作方法及接线方法
1）低压脉冲法校测三相全长应当完全相同,对低
阻、开路故障接线及操作方法。
（1）低压脉冲法接线方法如下图所示
（2）低压脉冲法操作方法
A将主机之笔记本电脑与智能前置专用电缆可靠连接,智能前置上的宽/窄脉冲选择按键开关置窄脉冲(≤2KM电缆),宽脉冲(>2KM),闪络/脉冲开关置于脉冲。
B用仪器所配夹子线连接待测电缆,红夹子连接故障相,黑色夹子接电缆屏蔽或铅包引出地线，亦可将非测相与地线短接。
C 接通笔记本电脑的电源开关，将连接在待测电缆上的测试线另一端插头可靠插入智能前置的信号输入/输出插座内，并旋转锁紧，前置电源指示灯亮。
D 鼠标左键双击桌面上的电缆故障检测快捷方式图标，仪器会自动进入虚拟仪器界面，并自动开始测量。
E 选择屏幕上边绝缘介质所对应的电波传输速度。
F 采到理想波形后用鼠标点击屏幕上边暂停键，使自动采样波形稳定显示，再采样，再点击暂停键即可。
G 用鼠标移光标指向波形上的游标,压下其左键拖动游标到波形起始点,再用同法拖动另一游标到波形的反射点,这时屏幕右上角会自动给出故障点距离。
H 退出虚拟仪器界面，按电脑关机程序关机,拆除连线。
2）高压脉冲法初测高阻故障(含低阻、开路故障)接线及操作方法
（1）高压脉冲法接线方法如下图所示
（2）高压脉冲法操作方法
A 主机之电脑按低压脉冲法初测的方法操作，但智能前置上的闪络/脉冲开关必需置于闪络。
B 取出试验变压器的交流棒。
球隙调至合适间距。
C 按图一接线时,合FCL-2055电源开关,用所配遥控器合闸升压至故障点放电(正常放电间隔3-4秒),减慢放电时间可降压,加快放电时间可升压。
按图二接线则合操作箱的电源开关，合闸升压至故障点放电。
D 此时主机之电脑屏上会自动出现连续采样的故障测试波形。
E 采到理想波形后用鼠标点击屏幕上边暂停键，使自动采样波形稳定显示，再采样，再点击暂停键即可。
F降压,断高压,关高压设备电源,充分放电。
G用鼠标移光标指向波形上的游标,压下其左键
拖动游标到波形起始点,再用同法拖动另一游标到波形的反射点,这时屏幕右上角会自动给出故障点距离。
H退出虚拟仪器界面，按电脑关机程序关机,给高压设备及线路充分放电,拆除连线。
J注意事项
a高压脉冲发生器及数字化操作箱均设计有零位锁定开关,即必需零电压才能启动,当合闸操作无反应时,必需降回零。
b 正确设置高压脉冲发生器及数字化操作箱的过流保护值,否则设备无法正常工作即保护动作,由于设备工作于冲击大电流状态，故保护值应设置大些。
c通过调球隙间距可以调整放电间隔,但必须在设备断电且电缆及高压部分充分放电后才可,以免高压设备贮能击伤操作者。
3. 核查电缆路径的接线及操作方法(此步骤视情况,可以省略)
1) 大功率路径信号发生器接线如下:
2) 操作方法
(1) 将路径信号传感器接于数字式定点仪路径信号输入端。
(2) 路径信号发生器输出置弱档。
(3) 闭合路径信号发生器的电源开关, 路径信号发生器输出指示亮。
(4)将定点仪置路径功能开关并开机在待测电缆始端有很强的路径信号指示，关机。
(5) 将定点仪带至电缆故障初测位置前后,开机核查电缆路径,应先将路径信号增益顺时针调大收到路径信号后再调小增益。
(6) 将信号最小点或最大点处连成一线,线下即是电缆路径。
(7) 关机,切断电源,拆除接线。
4 .精确定位
1) 故障定位高压脉冲部分接线如图一或图二但取样传感器、智能前置和电脑不接。
数字式定点仪接
线如下图：
2) 高压脉冲部分的操作方法同1.2.2.2,待定位人员处在初测位置并准备好后才开始升压,高压脉冲输出时间间隔控制在3-4秒。
3) 定点仪操作方法
(1) 检查定点仪是否正常。
(2) 开机,将两个增大益放大,在初测故障点位置前后准确的电缆路径正上方每隔0.1-0.5m向前移动精确定位,如果电磁及声音信号都很强,则应将其增益减小以便减少外界噪声影响和缩小故障点范围,直到找出故障点。
(3) 关闭电源,拆除接线,开挖故障点。
4) 低压电缆故障测试方法的特点
(1) 高压脉冲幅度不能太大,可选5KV-14KV,宁小勿大,只要能取到放电波形即可。
(2) 所用脉冲储能电容器容量要比高压电缆检测时大,以在低压下能提供大能量,一般取4μF-8μF。
(3) 放电时间间隔取3-5S一次。
