电感电容计算
pcb特征阻抗电感和电容的计算公式
pcb特征阻抗电感和电容的计算公式PCB是印刷电路板（Printed Circuit Board）的缩写，是电子产品中常用的一种基础电子元件。
在设计PCB时，特征阻抗、电感和电容是重要的考虑因素。
本文将介绍计算这些特征的公式和方法。
一、特征阻抗（Characteristic Impedance）的计算公式特征阻抗是指电路中传输线的阻抗。
在PCB设计中，特征阻抗的计算是为了确保信号在传输线上的匹配和最小化信号反射。
特征阻抗的计算公式如下：Z0 = √(L/C)其中，Z0表示特征阻抗，L表示传输线的电感，C表示传输线的电容。
特征阻抗的单位通常为欧姆（Ω）。
二、电感（Inductance）的计算公式电感是指电路中储存能量的能力。
在PCB设计中，电感的计算是为了保持电路的稳定性和减少干扰。
电感的计算公式如下：L = N^2 * μ * A / l其中，L表示电感，N表示线圈的匝数，μ表示磁导率，A表示线圈的截面积，l表示线圈的长度。
电感的单位通常为亨利（H）。
三、电容（Capacitance）的计算公式电容是指电路中储存电荷的能力。
在PCB设计中，电容的计算是为了滤波和隔离电路。
电容的计算公式如下：C = ε * A / d其中，C表示电容，ε表示介电常数，A表示电容板的面积，d表示电容板之间的距离。
电容的单位通常为法拉（F）。
以上是PCB特征阻抗、电感和电容的计算公式。
在实际应用中，还需要考虑布线的长度、宽度、材料等因素，以及信号的频率和传输速率等。
因此，在PCB设计中，通常需要借助专业的设计软件来进行模拟和优化。
总结：PCB特征阻抗、电感和电容是PCB设计中重要的考虑因素。
特征阻抗的计算公式为Z0 = √(L/C)，电感的计算公式为L = N^2 * μ * A / l，电容的计算公式为 C = ε * A / d。
在实际应用中，还需考虑其他因素，并借助专业软件进行模拟和优化。
通过合理计算和设计，可以提高PCB的性能和稳定性，满足电子产品的需求。
电感的计算方法和BOOST升压电路的电感、电容计算
电感计算方法加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ?(2*3.14159) ?F (工作频率) =360 ?(2*3.14159) ?7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ?圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ?2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4?.14?.5?0 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。
交流电路 电感电容串联和并联的计算

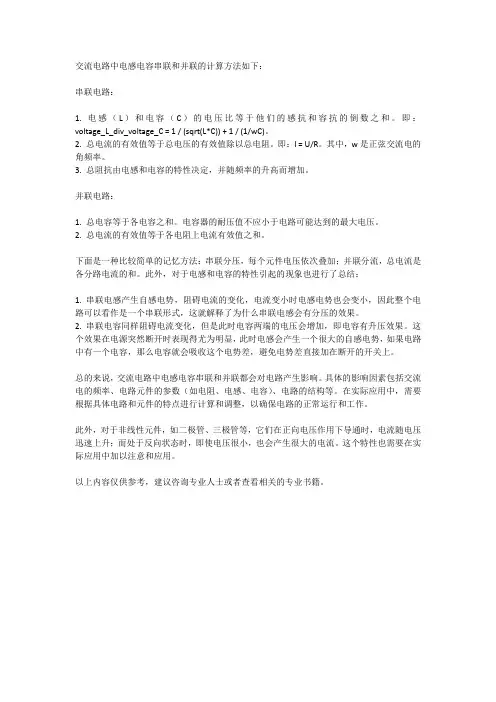

交流电路中电感电容串联和并联的计算方法如下：串联电路：1. 电感（L）和电容（C）的电压比等于他们的感抗和容抗的倒数之和。
即：voltage_L_div_voltage_C = 1 / (sqrt(L*C)) + 1 / (1/wC)。
2. 总电流的有效值等于总电压的有效值除以总电阻。
即：I = U/R。
其中，w是正弦交流电的角频率。
3. 总阻抗由电感和电容的特性决定，并随频率的升高而增加。
并联电路：1. 总电容等于各电容之和。
电容器的耐压值不应小于电路可能达到的最大电压。
2. 总电流的有效值等于各电阻上电流有效值之和。
下面是一种比较简单的记忆方法：串联分压，每个元件电压依次叠加；并联分流，总电流是各分路电流的和。
此外，对于电感和电容的特性引起的现象也进行了总结：1. 串联电感产生自感电势，阻碍电流的变化，电流变小时电感电势也会变小，因此整个电路可以看作是一个串联形式，这就解释了为什么串联电感会有分压的效果。
2. 串联电容同样阻碍电流变化，但是此时电容两端的电压会增加，即电容有升压效果。
这个效果在电源突然断开时表现得尤为明显，此时电感会产生一个很大的自感电势，如果电路中有一个电容，那么电容就会吸收这个电势差，避免电势差直接加在断开的开关上。
总的来说，交流电路中电感电容串联和并联都会对电路产生影响。
具体的影响因素包括交流电的频率、电路元件的参数（如电阻、电感、电容）、电路的结构等。
在实际应用中，需要根据具体电路和元件的特点进行计算和调整，以确保电路的正常运行和工作。
此外，对于非线性元件，如二极管、三极管等，它们在正向电压作用下导通时，电流随电压迅速上升；而处于反向状态时，即使电压很小，也会产生很大的电流。
这个特性也需要在实际应用中加以注意和应用。
以上内容仅供参考，建议咨询专业人士或者查看相关的专业书籍。
电感与电容的阻抗计算公式
电感与电容的阻抗计算公式电感与电容是电路中常见的两种元件，它们分别对交流电路的电流和电压产生不同的影响。
在电路中，我们经常需要计算电感和电容的阻抗，以便更好地理解电路的特性和性能。
本文将介绍电感与电容的阻抗计算公式，并探讨它们在电路中的应用。
电感的阻抗计算公式。
电感是一种存储电能的元件，它对交流电路的电流产生阻碍作用。
在电路中，电感的阻抗可以通过以下公式计算：ZL = jωL。
其中，ZL表示电感的阻抗，j是虚数单位，ω是角频率，L是电感的值。
根据这个公式，我们可以看出电感的阻抗与角频率和电感值成正比，这意味着在不同频率下，电感的阻抗也会发生变化。
电容的阻抗计算公式。
电容是一种存储电荷的元件，它对交流电路的电压产生阻碍作用。
在电路中，电容的阻抗可以通过以下公式计算：ZC = -j/(ωC)。
其中，ZC表示电容的阻抗，j是虚数单位，ω是角频率，C是电容的值。
与电感的阻抗不同，电容的阻抗与角频率和电容值成反比，这意味着在不同频率下，电容的阻抗也会发生变化。
电感与电容的阻抗在电路中的应用。
电感和电容的阻抗在电路中有着广泛的应用。
它们可以用来设计滤波器、谐振电路和阻抗匹配网络，以满足电路对不同频率信号的需求。
在滤波器中，我们可以利用电感和电容的阻抗特性来实现对特定频率信号的滤波作用。
通过合理选择电感和电容的数值，可以设计出低通滤波器、高通滤波器和带通滤波器，以满足不同频率信号的滤波需求。
在谐振电路中，电感和电容的阻抗可以用来实现对特定频率信号的放大作用。
通过合理选择电感和电容的数值，可以设计出串联谐振电路和并联谐振电路，以满足对特定频率信号的放大需求。
在阻抗匹配网络中，电感和电容的阻抗可以用来实现电路之间的阻抗匹配，以提高信号传输的效率和性能。
通过合理选择电感和电容的数值，可以设计出阻抗匹配网络，以满足不同电路之间的阻抗匹配需求。
总结。
电感与电容是电路中常见的两种元件，它们对交流电路的电流和电压产生不同的影响。
电感电容电压计算公式
电感电容电压计算公式电感电容电压计算公式是电路中常用的计算公式之一，用于计算电感电容元件上的电压。
电感电容电压计算公式是根据电路中的电感和电容的特性以及欧姆定律推导得出的。
在电路中，电感是指由线圈或线圈组成的元件，它的特性是能够储存电能并产生磁场。
电容是指由两个导体之间通过绝缘材料隔开而形成的元件，它的特性是能够储存电能并产生电场。
根据欧姆定律，电路中的电压可以表示为电流与电阻的乘积。
而在电感电容电路中，电感和电容元件不是纯电阻，它们对电流的响应是以时间为变量的。
因此，电压的计算需要考虑电流和时间的关系。
对于电感元件，其电压和电流的关系可以用以下公式表示：V_L(t) = L * di(t) / dt其中，V_L(t)表示电感元件上的电压，L表示电感的感值，di(t) / dt 表示电流的变化率。
对于电容元件，其电压和电流的关系可以用以下公式表示：V_C(t) = 1 / C * ∫i(t) dt其中，V_C(t)表示电容元件上的电压，C表示电容的容值，∫i(t) dt 表示电流对时间的积分。
在电路中，当电流经过电感或电容元件时，会产生电压的变化。
通过上述公式，可以计算出电感电容元件上的电压变化。
这对于电路设计和分析非常重要，因为电压的变化会影响电路的性能和稳定性。
在实际应用中，电感电容电压计算公式可以帮助工程师确定电感和电容元件的合适参数，以满足电路的要求。
例如，在滤波电路中，可以根据公式计算电容元件的容值，以实现对特定频率的信号的滤波效果。
在振荡电路中，可以根据公式计算电感元件的感值，以实现稳定的振荡频率。
电感电容电压计算公式也可以用于分析电路中的电压波形。
通过计算电感和电容元件上的电压变化，可以了解电路中的信号传输和响应特性。
这对于电路故障排除和性能优化非常有帮助。
电感电容电压计算公式是电路设计和分析中的重要工具。
它可以帮助工程师计算电感和电容元件上的电压变化，从而实现电路的要求。
在实际应用中，合理使用电感电容电压计算公式可以提高电路的性能和稳定性，为电子产品的研发和应用提供技术支持。
交流电路 电感电容串联和并联的计算
交流电路中的电感和电容一直是一个比较复杂的计算问题，尤其是在串联和并联这两种不同的电路连接方式下。
本文将从简到繁，由浅入深地探讨交流电路中电感和电容的串联和并联计算问题，帮助读者更深入地理解这一主题。
1. 电感电容的基础知识我们先简单了解一下电感和电容的基本概念。
电感是电路中储存能量的元件，它的单位是亨利（H）。
电容则是电路中储存电荷的元件，它的单位是法拉（F）。
在交流电路中，电感和电容通常都会对电流和电压产生影响，因此在设计和分析交流电路时，需要考虑它们的作用。
2. 串联电路中的电感电容计算接下来，我们来讨论串联电路中电感和电容的计算方法。
在串联电路中，电感和电容是依次连接在一起的，即它们共享同一个电流。
对于电感和电容的串联计算，可以使用以下公式：总电感（Ls）= L1 + L2 + L3 + ...总电容（Cs）= 1 / (1/C1 + 1/C2 + 1/C3 + ...)3. 并联电路中的电感电容计算而在并联电路中，电感和电容是同时连接在一起的，即它们共享同一个电压。
对于电感和电容的并联计算，可以使用以下公式：总电感（Lp）= 1 / (1/L1 + 1/L2 + 1/L3 + ...)总电容（Cp）= C1 + C2 + C3 + ...4. 深入理解串联和并联计算方法上述的计算方法虽然简单直观，但是在实际应用中可能会遇到一些复杂的情况。
当电路中存在阻抗、电阻等其他因素时，需要考虑它们对电感和电容的影响。
频率也是影响电感和电容作用的重要因素，不同频率下的电感和电容可能会有不同的表现。
在实际应用中，需要根据具体情况对电感和电容进行深入的计算和分析，以获得更准确的结果。
在设计和分析交流电路时，可以借助模拟软件或者计算工具来帮助进行复杂的电感和电容计算。
5. 个人观点和总结在我看来，电感和电容是交流电路中非常重要的元件，它们的作用不仅仅局限于简单的储能和储电荷，还涉及到电路的频率特性、阻抗匹配等方面。
电容电感计算公式-资料类
电容电感计算公式－资料类关键信息项：1、电容计算公式名称：＿___________________________表达式：＿___________________________适用条件：＿___________________________单位：＿___________________________2、电感计算公式名称：＿___________________________表达式：＿___________________________适用条件：＿___________________________单位：＿___________________________11 引言本协议旨在提供关于电容和电感计算公式的详细资料，以促进对电路中这两个重要元件的理解和应用。
111 电容的定义和基本原理电容是指在给定电位差下的电荷储藏量。
其基本原理是通过两个导体之间的电场来存储电荷。
112 常见的电容计算公式1121 平行板电容器的电容计算公式表达式：C ＝ε A ／ d其中，C 表示电容，ε 表示介电常数，A 表示平行板的面积，d 表示平行板之间的距离。
适用条件：适用于平行板电容器，且假设电场均匀分布。
单位：电容的单位是法拉（F），介电常数的单位取决于介质材料，面积的单位是平方米（m²），距离的单位是米（m）。
1122 圆柱形电容器的电容计算公式表达式：C ＝2 π ε L ／ ln(R2 ／ R1)其中，L 表示圆柱的长度，R2 表示外圆柱的半径，R1 表示内圆柱的半径。
适用条件：适用于圆柱形电容器，且假设电场沿径向分布。
单位：电容单位为法拉（F），介电常数单位取决于介质，长度单位为米（m），半径单位为米（m）。
113 影响电容大小的因素电容的大小受到以下因素的影响：1131 导体间的距离：距离越小，电容越大。
1132 导体的面积：面积越大，电容越大。
1133 介质的介电常数：介电常数越大，电容越大。
电感电容并联电流计算公式
电感电容并联电流计算公式
串联电路阻抗相加则:电感支路阻抗为:R1+jωL，电容支路阻抗为:R2+1/(jωC)=R2-j/(ωC)电流=电压/阻抗，所以电感支路上的电流是:u/(R1+jωL)，电容支路上的电流是:u/(R2-j/(ωC))总电流相加就是:u/(R1+jωL)+u/(R2-j/(ωC))。
根据电感、电容的电抗的复数表达式（XL=j2πfL，Xc=-j/2πfC），像电阻串并联一样进行复数计算，用欧姆定律计算电压、电流和阻抗的关系。
串联的特点:流过每个电感的电流都是同一的；
L总=L1+L2+L3
各个电感的电压等于各自电感值与电流的乘积；
总的电压等于各个电感的电压之和。
并联的特点:每个电感两端的电压是同一的；
1/L=1/L1+1/L2+1/L3
各个电感的电流等于各自电感电压与自电感值的商；
总的电流等于各个电感的电流之和。
电容器串联时，相邻板上的电荷均由感应产生，所以各个电容器所带的电荷量是相等的。
串联时有U总=U1+U2+……+Un，又因为
Q=CU,Q1=Q2=……Qn,所以Q总/C总=Q1/C1+Q2/C2+……+Qn/Cn,两边同时约去Q,得到1/C总=1/C1+1/C2+……1/Cn。
并联时各个电容器两端电压相等，根据电路中电荷守恒可得出Q 总=Q1+Q2+……+Qn,又因为Q=CU,所以C总U=C1U+C2U+……CnU,两边
同时约去U,就得到了C总=C1+C2+……Cn。
电容器的串并联与电阻的串并联比较相似，但是电阻串联时的情况与电容器并联的情况相同，电阻并联与电容器串联情况一样。
对偶原理电容电感计算公式
对偶原理电容电感计算公式电容和电感是电路中常见的两种元件，它们分别用来存储电荷和磁能。
在电路设计和分析中，经常需要计算电容和电感的数值，以便选择合适的元件来满足电路的要求。
对偶原理是电路分析中的重要概念，它可以帮助我们在电容和电感之间建立对应关系，从而简化计算。
对偶原理指出，对于任何一个电路，如果我们将其中的电容和电感互换位置，并且将所有的电源和负载也互换位置，那么这两个电路是等价的。
换句话说，如果一个电路中有一个电容C和一个电感L，那么与之对偶的电路中会有一个电容L和一个电感C。
这个原理在电路分析中有着重要的应用，可以帮助我们简化问题的处理。
在电路中，电容和电感的计算公式分别为：电容的计算公式为C=Q/V，其中C表示电容，单位为法拉（F）；Q表示电容器上的电荷，单位为库仑（C）；V表示电容器上的电压，单位为伏特（V）。
电感的计算公式为L=Φ/I，其中L表示电感，单位为亨利（H）；Φ表示电感上的磁通量，单位为韦伯（Wb）；I表示电感上的电流，单位为安培（A）。
在实际的电路设计中，我们经常需要根据电路的要求来选择合适的电容和电感数值。
有时候，我们可能需要根据已知的电容数值来计算对应的电感数值，或者反过来。
在这种情况下，对偶原理可以帮助我们简化计算过程。
假设我们有一个电路，其中有一个电容C和一个电感L。
我们可以通过对偶原理将其转换成一个对偶电路，其中有一个电容L和一个电感C。
然后，我们可以根据已知的电容或电感数值来计算对应的电感或电容数值。
以电容C和电感L为例，我们可以根据对偶原理得到以下关系：C=Q/V，L=Φ/I。
对偶电路中的关系为：L=Φ'/I'，C=Q'/V'。
其中，Φ'表示对偶电路中的磁通量，I'表示对偶电路中的电流，Q'表示对偶电路中的电荷，V'表示对偶电路中的电压。
根据对偶原理，我们可以得到以下关系：L=Φ/I，C=Q/V。
电容电感充放电时间计算公式
L、C元件称为“惯性元件”，即电感中的电流、电容器两端的电压，都有一定的“电惯性”，不能突然变化。
充放电时间，不光与L、C的容量有关，还与充/放电电路中的电阻R有关。
“1UF电容它的充放电时间是多长？”，不讲电阻，就不能回答。
RC电路的时间常数：τ=RC充电时，uc=U×[1-e^(-t/τ)]U是电源电压放电时，uc=Uo×e^(-t/τ)Uo是放电前电容上电压RL电路的时间常数：τ=L/RLC电路接直流，i=Io[1-e^(-t/τ)]Io是最终稳定电流LC电路的短路，i=Io×e^(-t/τ)]Io是短路前L中电流电容（RC电路）：充电Q=Qmax*（1-e^（-t/RC））放电Q=Qo*e^（-t/RC）Qo是原始电量Qmax是充电结束时的电量t是开始充电到当前的时间R是电阻阻值C是电容电感（RL电路）：电感电路没有充放电的问题，但是自感线圈中可以储存能量，储存过程中：I=If*（1-e^（-t*（R/L）））释放过程中：I=Io*（e^（-t*（R/L）））If是回路中最大电流Io是最初电流L是自感系数R是电阻阻值电容（RC电路）：充电 Q=Qmax*（1-e^（-t/RC））放电 Q=Qo*e^（-t/RC）Qo是原始电量 Qmax是充电结束时的电量t是开始充电到当前的时间R是电阻阻值C是电容电感（RL电路）：电感电路没有充放电的问题，但是自感线圈中可以储存能量，储存过程中： I=If*（1-e^（-t*（R/L）））释放过程中： I=Io*（e^（-t*（R/L）））If是回路中最大电流Io是最初电流L是自感系数R是电阻阻值L、C元件称为“惯性元件”，即电感中的电流、电容器两端的电压，都有一定的“电惯性”，不能突然变化。
充放电时间，不光与L、C的容量有关，还与充/放电电路中的电阻R有关。
“1UF电容它的充放电时间是多长？”，不讲电阻，就不能回答。
RC电路的时间常数：τ=RC充电时，uc=U×[1-e^(-t/τ)] U是电源电压放电时，uc=Uo×e^(-t/τ) Uo是放电前电容上电压RL电路的时间常数：τ=L/RLC电路接直流，i=Io[1-e^(-t/τ)] Io是最终稳定电流LC电路的短路，i=Io×e^(-t/τ)] Io是短路前L中电流电容（RC电路）：充电 Q=Qmax*（1-e^（-t/RC））放电 Q=Qo*e^（-t/RC）Qo是原始电量Qmax是充电结束时的电量t是开始充电到当前的时间R是电阻阻值C是电容电感（RL电路）：电感电路没有充放电的问题，但是自感线圈中可以储存能量，储存过程中： I=If*（1-e^（-t*（R/L）））释放过程中： I=Io*（e^（-t*（R/L）））If是回路中最大电流Io是最初电流L是自感系数R是电阻阻值。
电感和电容的公式
电感和电容的公式
电感和电容的公式
电容电感基本公式：电感：u=Ldi/dt；电容：i=cdv/dt。
容抗用XC表示，电容用C（F）表示，频率用f（Hz)表示，那么Xc=1/2πfc容抗的单位是欧。
知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。
感抗用XL表示，电感用L（H）表示，频率用f（Hz)表示，那么XL=2πfL感抗的单位是欧。
知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。
已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。
电容：
称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。
一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。
电容是指容纳电荷的能力。
任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。
一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体。
降压斩波电路中电阻电感电容的计算
降压斩波电路中电阻电感电容的计算
降压斩波电路中电阻、电感和电容的计算如下：
1. 电阻（R）的计算：
通常情况下，电阻的取值是根据所需的电流和电压来确定的。
可以
使用欧姆定律来计算电阻的取值：
R = V / I，
其中，R是电阻，V是电压，I是电流。
2. 电感（L）的计算：
电感是通过变压器、线圈等组件实现的，其取值根据应用需要和电
流频率来确定。
电感值的计算可以使用下式：
L = (V / (f * I)) / (2 * π)，
其中，L是电感，V是电压，f是频率，I是电流。
3. 电容（C）的计算：
电容用于储存电荷，并在电路中提供稳定的电流。
电容取值的计算
通常涉及所需的电流变化率和频率。
可以使用以下公式计算电容的取值：
C = ΔQ / (V * Δt)，
其中，C是电容，ΔQ是电荷的变化量，V是电压，Δt是时间。
以上是降压斩波电路中电阻、电感和电容的计算方法。
请注意，
在实际设计过程中，还需要考虑其他因素，如功率损耗、电压波动等。
交流电路 电感电容串联和并联的计算
交流电路电感电容串联和并联的计算摘要：一、理解交流电路中电感、电容、电阻的基本概念及性质二、掌握电感、电容、电阻串联和并联的计算方法三、应用实例分析正文：在交流电路中，电感、电容和电阻的串联和并联计算是电气工程中常见的任务。
以下将详细介绍如何计算这两种情况。
一、电感、电容、电阻串联计算1.分别求出电感、电容、电阻的感抗、容抗和阻抗。
2.计算串联电路的总阻抗，使用欧姆定律计算电压、电流和阻抗的关系。
实例：设电感XL=10Ω，电容XC=10Ω，电阻R=10Ω，电压U=100V，则总阻抗Z=√(RXL+RXC)=√(100×10+100×10)=100Ω电流I=U/Z=100V/100Ω=1A二、电感、电容、电阻并联计算1.计算电感、电容、电阻的等效阻抗，分别用欧姆定律计算电压、电流和阻抗的关系。
2.计算并联电路的总电流，根据电流分配定律计算各元件的电流。
实例：设电感XL=10Ω，电容XC=10Ω，电阻R=10Ω，电压U=100V，则电感的等效阻抗XL"=XL/(1+jωC)=10/(1+j×10×10)=10Ω电容的等效阻抗XC"=1/(jωC)=1/(j×10×10)=1/100Ω并联电路的总阻抗Z"=1/(1/XL"+1/XC")=1/(1/10Ω+1/100Ω)=100Ω总电流I"=U/Z"=100V/100Ω=1A电阻的电流I1=I"×R/Z"=1A×10Ω/100Ω=0.1A电感的电流I2=I"×XL"/Z"=1A×10Ω/100Ω=0.1A电容的电流I3=I"×XC"/Z"=1A×1/100Ω/100Ω=0.01A通过以上计算，我们可以看出在交流电路中，电感、电容、电阻的串联和并联计算方法具有一定的规律。
交流电路电感电容串联和并联的计算
交流电路电感电容串联和并联的计算交流电路中的电感和电容元件在串联和并联时具有不同的计算方法。
首先我们来看一下电感和电容的特点以及串联和并联的基本概念。
1.电感和电容的特点电感（L）和电容（C）是被动元件，用于储存和处理电能。
电感储存电能的方式是通过产生磁场，而电容则通过储存电荷的方式储存电能。
电感的单位是亨利（H），表示当通过一个电流变化速率为1安培/秒时，其产生的磁通量变化速率为1韦伯/亨利。
电感对交流电的元件具有阻抗特性，即在交流电路中电感对电流具有阻碍作用，其阻抗（ZL）与频率（f）成正比。
电容的单位是法拉（F），表示当电容器两极板间的电压变化速率为1伏特/秒时，其充放电时存储或释放的电荷量为1库仑。
电容对交流电的元件具有容抗特性，即在交流电路中电容对电流具有阻碍作用，其容抗（ZC）与频率（f）成反比。
2.串联电感和电容的计算串联是指将电感和电容元件按顺序连接在一起，形成一个串联电路。
串联电感和电容的总阻抗是各元件阻抗之和。
对于串联电感元件，其总阻抗（ZL_total）可通过下式计算：ZL_total = ZL1 + ZL2 + … + ZLn对于串联电容元件，其总阻抗（ZC_total）可通过下式计算：ZC_total = (1/ZC1 + 1/ZC2 + … + 1/ZCn)^-13.并联电感和电容的计算并联是指将电感和电容元件同时连接到一个节点上，形成一个并联电路。
并联电感和电容的总阻抗是各元件阻抗的倒数之和的倒数。
对于并联电感元件，其总阻抗（ZL_total）可通过下式计算：ZL_total = (1/ZL1 + 1/ZL2 + … + 1/ZLn)^-1对于并联电容元件，其总阻抗（ZC_total）可通过下式计算：ZC_total = ZC1 + ZC2 + … + ZCn4.并联电感和电容的共振在一些特定频率下，电感和电容的串联和并联可能会产生共振现象。
共振频率是指电路中电感和电容元件共同产生最大电压或最大电流时的频率。
交流电路 电感电容串联和并联的计算
交流电路电感电容串联和并联的计算
摘要：
1.交流电路中电感电容电阻串联和并联的概述
2.电感电容电阻串联的计算方法
3.电感电容电阻并联的计算方法
4.总结
正文：
一、交流电路中电感电容电阻串联和并联的概述
在交流电路中，电感、电容和电阻是常见的元件。
当它们串联或并联时，会对电路的电流和电压产生影响。
为了计算这种影响，需要了解电感、电容和电阻的特性以及它们在串联和并联时的计算方法。
二、电感电容电阻串联的计算方法
当电感、电容和电阻串联时，它们的电流是相同的。
为了计算电路中的电流，可以利用欧姆定律：I = U / Z，其中I 是电流，U 是电压，Z 是阻抗。
阻抗Z 由电阻R、电感XL 和电容XC 的复数表示，即Z = R + j(XL -
1/XC)。
三、电感电容电阻并联的计算方法
当电感、电容和电阻并联时，它们的电压是相同的。
为了计算电路中的电流，可以利用以下公式：I = U / Z，其中I 是电流，U 是电压，Z 是阻抗。
阻抗Z 由电阻R、电感XL 和电容XC 的复数表示，即Z = (R * jwL + 1 / (jwC)) / (R + jwL)。
四、总结
在交流电路中，电感电容电阻串联和并联的计算方法分别为：串联时，阻抗Z = R + j(XL - 1/XC)；并联时，阻抗Z = (R * jwL + 1 / (jwC)) / (R + jwL)。
电容电感电压电流关系公式
电容电感电压电流关系公式
电容电感电压电流关系公式：I=dq/dt。
电感上的感应电压与电感内的电流变化速度成正比。
设电压、电流为时间函数，现在求其电压、电流关系。
当极板间的电压变化时，极板上的电荷也之变化，于是在电容元件中产生了电流。
电感元件是一种储能元件，电感元件的原始模型为导线绕成圆柱线圈。
当线圈中通以电流i，在线圈中就会产生磁通量Φ，并储存能量。
当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗，也就是电感。
电容器所带电量Q与电容器两极间的电压U的比值，叫电容器的电容。
在电路学里，给定电势差，电容器储存电荷的能力，称为电容，标记为C。
很多电子产品中，电容器都是必不可少的电子元器件，它在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。
降压型开关电源的电感选择为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比。
下面以图2为例说明降压型开关电源电感值的计算，首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA。
图2：降压型开关电源的电路图。
最大输入电压值为13.2V，对应的占空比为：D＝Vo/Vi＝5/13.2＝0.379 (3)其中，Vo为输出电压、Vi为输出电压。
当开关管导通时，电感器上的电压为：V＝Vi－Vo＝8.2V (4)当开关管关断时，电感器上的电压为：V＝-Vo－Vd＝-5.3V (5)dt＝D/F (6)把公式2/3/6代入公式2得出：升压型开关电源的电感选择对于升压型开关电源的电感值计算，除了占空比与电感电压的关系式有所改变外，其它过程跟降压型开关电源的计算方式一样。
以图3为例进行计算，假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%，则最大纹波电流为450mA，对应的占空比为：D＝1－Vi/Vo＝1－5.5/12＝0.542 (7)图3：升压型开关电源的电路图。
当开关管导通时，电感器上的电压为：V＝Vi＝5.5V (8)当开关管关断时，电感器上的电压为：V＝Vo＋Vd－Vi＝6.8V (9)把公式6/7/8代入公式2得出：请注意，升压电源与降压电源不同，前者的负载电流并不是一直由电感电流提供。
当开关管导通时，电感电流经过开关管流入地，而负载电流由输出电容提供，因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流。
但在开关管关断期间，流经电感的电流除了提供给负载，还给输出电容充电。
开关电源中的电感确定：开关频率低，由于开和关的时间都比较长，因此为了输出不间断的需要，需要把电感值加大点，这样可以让电感可以存储更多的磁场能量。
同时，由于每次开关比较长，能量的补充更新没有如频率高时的那样及时，从而电流也就会相对的小点。
这个原理也可以用公式来说明：L=（dt/di）*u LD＝Vo/Vi，降压型占空比 D＝1- Vi/Vo，升压型占空比dt＝D/F ，F＝开关频率di＝电流纹波所以得L＝D*u L /（F*di），当F开关频率低时，就需要L大一点；同意当L设大时，其他不变情况下，则纹波电流di就会相对减小在高的开关频率下，加大电感会使电感的阻抗变大，增加功率损耗，使效率降低。
同时，在频率不变条件下，一般而言，电感值变大，输出纹波会变小，但电源的动态响应（负载功耗偶尔大偶尔小，在大小变化之间相应慢）也会相应变差，所以电感值的选取可以根据电路的具体应用要求来调整以达到最理想效果二极管高速导通截止时，要考虑寄生参数。
在二极管反向恢复期间，等效电感和等效电容成为一个RC振荡器，产生高频振荡。
为了抑制这种高频振荡，需在二极管两端并联电容C或RC缓冲网络。
电阻一般取10Ω-100Ω，电容取4.7pF-2.2nF。
电容计算C=1/8f*(U0/I0-Resr)U0=(10mv~100mv)I0=(0.2~0.4)I高频变压器以一个60W的实例来进行讲解：输入条件：电压范围：176~265Vac 50/60HzPF》0.95THD《25%效率ef〉0.87输出条件：输出电压：48V输出电流：1.28A第一步：选择ic 和磁芯：Ic用士兰的SA7527，输出带准谐振，效率做到0.87应该没有问题。
按功率来选择磁芯，根据以下公式：Po=100*Fs*VePo：输出功率；100：常数；Fs：开关频率；Ve：磁芯体积。
在这里，Po=Vo*Io=48*1.28=61.44；工作频率选择：50000Hz；则：Ve=Po/（100*50000）=61.4/（100*50000）=12280 mmmPQ3230的Ve值为：11970.00mmm，这里由于是调频方式工作。
完全可以满足需求。
可以代入公式去看看实际需要的工作频率为：51295Hz。
第二步：计算初级电感量。
最小直流输入电压：VDmin=176*1.414=249V。
最大直流输入电压：VDmax=265*1.414=375V。
最大输入功率：Pinmax=Po/ef=61.4/0.9=68.3W（设计变压器时稍微取得比总效率高一点）。
最大占空比的选择：宽电压一般选择小于0.5，窄电压一般选择在0.3左右。
考虑到MOS管的耐压，一般不要选择大于0.5 ，220V供电时选择0.3比较合适。
在这里选择：Dmax=0.327。
最大输入电流：Iinmax=Pin/Vinmin=68.3/176=0.39 A最大输入峰值电流：Iinmaxp=Iin*1.414=0.39*1.414=0.55AMOS管最大峰值电流：Imosmax=2*Iinmaxp/Dmax=2*0.55/0.327=3.36A初级电感量：Lp= Dmax^2*Vin_min/（2*Iin_max*fs_min）=0.327*0.327*176/（2*0.39*50000）=482.55 uH取500uH。
第三步：计算初级匝数NP：查磁芯资料，PQ3230的AL值为：5140nH/N^2，在设计反激变压器时，要留一定的气息。
选择0.6倍的AL值比较合适。
在这里AL我们取：AL=2600nH/N^2则：NP =（500/0.26）^0.5=44第四步：次级匝数NS：VOR=VDmin*Dmax=249*0.327=81.4匝比n=VOR/Vo=81.4/48=1.696NS=NP/n=44/1.686=26第五步：计算辅助绕组NA查看IC的datasheet，知道VCC为11.5~30V。
在这选16V。
NA=NS/（Vo*VCC）=26/（48/16）=8.67 取9。
绕法：LED照明电源单级PFC高频变压器设计总结通过样品的测试，实验结果为：整机效率0.88，PF值：176V时0.989；220V时0.984；265V时0.975。
变压器温升25K。
在整个变压器设计过程中。
简化了一些东西。
比如二极管的压降。
对比一下，与一般反激式的变压器有点一致。
只是由于整流桥后没有接大容量的电解电容。
实际的直流最低电压没有 1.414倍。
185uh（9圈）28.5uh（气隙2，9圈）20uh（气隙3，9圈）绿环13.7uh（10圈）黄白大200uh（绕满）黄白中11.1uh（10圈）黄白小8.9uf（10圈）Ap= Aw*Ae=(Pt*10^4)/(2ΔB*fs*J*Ku)Ap:变压器功率容量Aw：磁芯窗口面积Ae：磁芯横截面接Pt：变压器的传递功率（Pt = Po /η +Po ）ΔB：磁通密度变化量（一般取0.2-0.3）fs：磁芯工作频率j：电流密度（自冷取4-6，风冷取6-10）Ku：窗口的铜填充系数（一般取0.2-0.5）铁粉芯磁环（2材/红灰环）-2材的磁导率比其他没有附加空隙损耗的材料更能降低操作时的AC通量密度铁粉芯磁环（8材/黄红环）-8材在高偏流的情况下，磁芯损耗低，并且线性良好，是良好的高频材料，也是最贵的材料铁粉芯磁环（18材/绿红环）-18材跟材料-8一样，磁芯损耗低，但磁导率较高而成本较低，有良好的DC饱和特性铁粉芯磁环（26材/黄白环）-26材最为通行的材料，是一种成本效益最高的一般用途材料，适合功率转换和线路滤波等各种广泛用途。
铁粉芯磁环（33材/灰黄环）-33材是一种可代替材料-8但不昂贵的选择，适用于高频率时磁芯损耗不重要的情况，高偏流时线性良好。
铁粉芯磁环（40材/绿黄环）-40材是最便宜的材料，其特性与最通用的材料-26颇相似，普遍应用于较大的尺寸铁粉芯磁环（52材/蓝绿环）-52材在高频率下磁芯损耗较低，而磁导率与材料-26相同，在新型的高频抗流器上应用广泛。
材质性能 MATERIAL PROPETIES材质编号有效磁导率磁导率温度系数（+PP''m/oC) 颜色-26 75 825 黄/白-52 75 650 绿/蓝-18 55 385 绿/红-40 60 950 绿/黄-33 33 635 灰/黄-28 22 415 灰/绿-38 85 955 黑/灰-45 100 1040 黑色-8 35 255 黄/红注：有效磁道率仅作参考，磁芯按电感值AL制定。
铁芯：IRON POWDER CORE，适用于-65oC--+125oC的温度范围，当铁芯处于较高的温度环境中，会使电感和品质因数“Q”，永久性降低，IRON CORE磁环特性的偏差程度取决于时间、温度、磁芯大小，频率和磁通量密度等。
磁性偏差：磁芯是按列出的额定电感AL值，每种材料有效磁道率，仅作参考，AL值偏差为±10%，测试条件：10KHZ的频率下环形铁芯是均匀分布，单层绕线测试。
表面涂装：我司生产IRON POWDER CORE是用环氧树脂绝缘油漆，耐压600VMIN。
最后对金属磁粉心应用进行简单综述：Fe粉心-26 -52 材料主要用在EMI电源滤波器差模电感器；Fe粉心-2 -18 等材料主要应用在音响功放滤波电路，发射机滤波电路；Fe粉心-33 -34 -35 主要应用在无源功率因数校正电路、UPS和EPS电源LC滤波电路（载波频率20kHz以下）、低频大功率APFC电路（IGBT作为开关管，电路频率在20kHz左右）、大功率光伏并网电站中的APFC电路、DC-DC电路、逆变部分LC滤波电路，变频器逆变LC滤波电路。
FeSIAl 磁导率60 75 90 125 主要应用电路是抑制电网谐波的BOOST电源电路，AC-DC电源输出滤波电路，这是FeSiAl材料最主要的应用场合。
其实最主要是APFC催生FeSIAL应用和技术的发展。
磁导率26材料主要应用一些大电流场合的APFC电路、AC-DC开关电源输出滤波电路，频率高于20kHz载波的逆变电路LC滤波。
FeNiMo 主要应用在要求体积比较严格、要求温升低的高档AC-DC电源、APFC电路、逆变电源，谐振电路、单端反激变压器还有军用场合。
FeSi 在开关频率200kHz以下大电流APFC电路、开关电源输出滤波电路代替FeSiAL、频率500kHz到2MHz的大电流POL电源电路中作为高功率密度电感器。
因为FeSi高频损耗小，成型后不用烧结所以可以作成压粉式一体SMD电感器（FeSiAl需要烧结，因此不能作成一体式压粉磁心）。
大功率超大电流（几百A上千A）UPS和EPS滤波电感器。
0.2．整流输出推挽式变压器开关电源整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
