全站仪后方交会法顺序和高程测量顺序

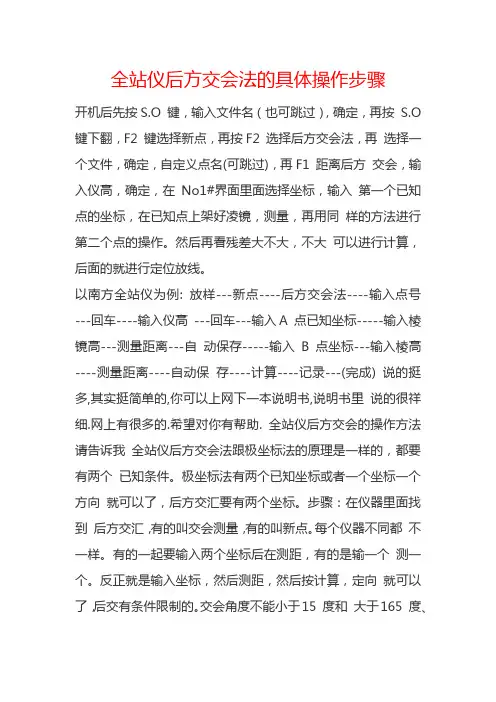

全站仪后方交会法的具体操作步骤+++

全站仪后方交会法的具体操作步骤
开机后先按S.O 键，输入文件名（也可跳过），确定，再按S.O 键下翻，F2 键选择新点，再按F2 选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1 距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例: 放样---新点----后方交会法----输入点号---回车----输入仪高---回车---输入A 点已知坐标-----输入棱镜高---测量距离---自动保存-----输入B 点坐标---输入棱高----测量距离----自动保存----计算----记录---(完成) 说的挺多,其实挺简单的,你可以上网下一本说明书,说明书里说的很祥细.网上有很多的.希望对你有帮助. 全站仪后方交会的操作方法请告诉我全站仪后方交会法跟极坐标法的原理是一样的，都要有两个已知条件。

极坐标法有两个已知坐标或者一个坐标一个方向就可以了，后方交汇要有两个坐标。

步骤：在仪器里面找到后方交汇，有的叫交会测量，有的叫新点。

每个仪器不同都不一样。

有的一起要输入两个坐标后在测距，有的是输一个测一个。

反正就是输入坐标，然后测距，然后按计算，定向就可以了，后交有条件限制的。

交会角度不能小于15 度和大于165 度、
更不能再一条直线上。

要不然仪器就不能计算出结果。

无法交会。

对交会距离也有一定限制，得慢慢摸索，总之比极坐标法好用但是精度差点，可以交会2 个坐标，也可以交会很多坐标。

坐标都精度高。

全站仪后方交会操作过程

全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。

全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站。

现以尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。

（其他品牌全站仪可参考进行）一、建站1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。

尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。

（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。

）2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。

将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“”过大，便左转或右转垂直方向螺旋至数值符合要求。

旋转60度，检查，若仍有些许偏差，再按上述调整。

再旋转60度继续检查至完成。

3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。

①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ输完后，按“确定”回到界面，再输入仪器高。

CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。

全站仪如何测量高程

全站仪如何测量高程在土木工程和测量领域，全站仪是一种常见的测量仪器，可以用来测量各种地形特征，包括地面高程。

全站仪通过测量角度和距离来计算地面相对于参考点的高程。

本文将介绍全站仪如何测量高程，以及一些注意事项和操作步骤。

基本原理全站仪通过发射一束激光束，然后接收该激光束的反射信号来测量地面的高程。

该仪器包含一个水平角度传感器、一个垂直角度传感器和一个距离测量仪。

测量过程中，全站仪首先会通过水平角度传感器来确定仪器的水平程度，然后通过垂直角度传感器来确定仪器相对于水平面的俯仰角。

当仪器达到水平状态后，它会发射一束激光束，然后测量从仪器到目标点的水平距离和垂直角度。

利用三角测量原理，可以通过这些数据来计算目标点相对于参考点的高程。

测量过程下面是使用全站仪测量高程的一般步骤：1.设置参考点：在测量前，需要在测量区域设置一个参考点。

这个参考点应该是一个固定的点，比如一个插在地面上的标定桩。

2.设置全站仪：将全站仪放置在参考点附近的平面上，并根据仪器的使用说明进行水平调整。

3.定位目标点：选择要测量高程的目标点，并用一个反射棱镜贴在目标点上。

4.观测数据：通过望远镜观测测量区域的目标点，并记录水平角度和垂直角度的数据值。

该数据值通常以秒来表示。

5.测量距离：测量仪器到目标点的距离，可以通过按下测量按钮来完成。

该距离通常以米为单位。

6.计算高程：通过测量的角度和距离数据，使用三角函数来计算目标点相对于参考点的高程。

7.重复测量：为了提高测量的准确性，可以多次重复以上步骤。

注意事项在使用全站仪进行高程测量时，需要注意以下事项：•做好现场准备：在测量前，要确保测量区域没有遮挡物，保持良好的观测条件。

•注意安全：在测量时，要注意周围的安全情况，尤其是在交通繁忙的区域进行测量时。

•准确观测：在观测时，要保持仪器的水平状态，并使用准确的目标点反射棱镜。

•数据处理：在计算数据时，要仔细检查测量角度和距离的数据，确保其准确性。

全站仪测高程的步骤

全站仪测高程的步骤全站仪是一种用于测量地面高程的仪器工具，在土木工程、建筑工程和测量工程等领域得到广泛的应用。

下面将介绍全站仪测高程的步骤。

步骤一：设置测站首先，需要在测量现场选择一个合适的测站位置。

测站位置应该选择在地势相对平缓、无遮挡物的地方，确保全站仪可以充分观测测点。

然后，将全站仪放置在测站上，并通过水平仪将仪器调平。

步骤二：设置基准点在测量现场，需要设置一个基准点，用于确定测量的参考高程。

基准点可以选择附近已知高程的点，如已知的控制点或高程标志点。

使用全站仪进行观测和记录后，可以计算出基准点的高程。

步骤三：设置测量目标在确定了测站和基准点后，需要设置测量目标，即要测量的点。

可以选择需要测量高程的地面上的标志物或测点。

使用全站仪对测量目标进行观测和记录。

步骤四：进行观测和记录在设置好测站、基准点和测量目标后，可以开始进行观测和记录。

使用全站仪对测站、基准点和测量目标进行观测，记录相关的数据，包括水平角、垂直角和斜距等。

同时，可以使用全站仪的测距功能，测量目标点与测站之间的水平距离。

步骤五：计算高程观测和记录完成后，需要进行高程的计算。

根据观测数据和仪器的校准参数，可以通过三角测量和三角计算方法计算出测站、基准点和测量目标的高程。

一般来说，需要使用测站和基准点的观测数据进行高程的校正和修正。

步骤六：整理和分析数据在计算出高程后，需要对观测数据进行整理和分析。

可以使用数据处理软件或电子表格软件对数据进行整理和处理，计算出各个测点的高程，并进行误差分析和精度评定。

步骤七：绘制高程图最后，根据计算得到的高程数据，可以绘制出高程图。

高程图通常以等高线的形式表现地面的起伏。

可以使用绘图软件或地图制作软件进行绘制，以展示地面的高程分布情况。

以上是全站仪测高程的基本步骤。

全站仪能够提供较高的测量精度，并且操作相对简单，因此在工程测量中得到广泛应用。

熟练掌握全站仪的操作步骤，能够保证测量结果的准确性和可靠性，为工程建设提供有效的支持。

全站仪测量高程到底有几种方法

全站仪测量高程到底有几种方法。

方法一：经典方法，全站仪在已知坐标（含高程）点上设站；方法二：后方交会，全站仪在任意点上设站；方法三：对边测量，全站仪测两点高差。

下面对三种方法进行阐述：方法一：经典方法先说方法一。

说这个方法是经典方法，是因为：1．其测量原理我们在学习经纬仪视距测量时就学习过，每种测量教材中都有；2．测量教材中有关全站仪高程测量原理，都按此原理进行阐述；3．全站仪高程测量的相关设置，都按此原理进行的。

到底什么测量原理呢，我们来回顾一下，看下图：我们从（1）式中可以发现，全站仪一旦设站完成，测站高程和仪器高度均为定值，若测量过程中不改变棱镜高度，则除了Ssina（即实测参数）外，等式右侧其它各参数之和均为恒等值，由此我们可以得出：全站仪一旦设定，同时不再改变棱镜高度的话，全站仪对各点的测量高差，其实质是每个三角高差dZ的差值这个结论我们先记住，它将是后面方法二和方法三的理论基础。

方法二：后方交会说实话，我也不知道叫“后方交会”是否准确，因为这个名字一般是指：在全站仪平面测量时，全站仪自由设站，通过测量并输入测站外两个已知点的平面坐标，从而完成设站的工作。

而这里是指全站仪在高程测量前，全站仪自由设站，通过测量测站外一个已知高程点，再通过全站仪相关的设置，从而完成全站仪高程测量设站的工作。

我们还是继续对照着这张老图进行分析：方法三：对边测量方法三的测量方法是一个纯粹的高差测量，操作也相当简单：全站仪架设在任意位置，不做任何高程测量的设置（即测站高程、仪器高、棱镜高均使用仪器内存值），分别对两个点测量其三角高差dZ（要保证棱镜高度不变），两者之差即为两点之高差，跟水准测量的后视减前视相反，这里应该是前视减后视。

其测量原理，在方法一中已经验证，在此不再赘述。

各种方法的适用情况：方法都出来了，都有测量原理，都是可行的，如果硬要说哪种方法好，本身这个问题就是个伪问题，因为每种方法各有优势，如果不结合实际情况，便不能确定到底哪种方法要好。

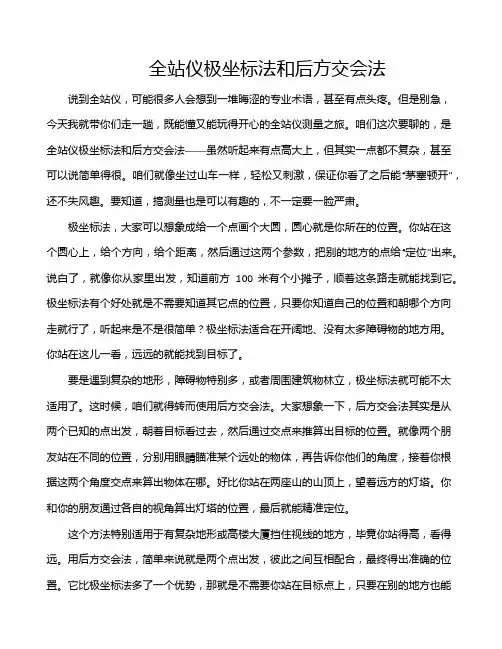

全站仪极坐标法和后方交会法

全站仪极坐标法和后方交会法说到全站仪，可能很多人会想到一堆晦涩的专业术语，甚至有点头疼。

但是别急，今天我就带你们走一趟，既能懂又能玩得开心的全站仪测量之旅。

咱们这次要聊的，是全站仪极坐标法和后方交会法——虽然听起来有点高大上，但其实一点都不复杂，甚至可以说简单得很。

咱们就像坐过山车一样，轻松又刺激，保证你看了之后能“茅塞顿开”，还不失风趣。

要知道，搞测量也是可以有趣的，不一定要一脸严肃。

极坐标法，大家可以想象成给一个点画个大圆，圆心就是你所在的位置。

你站在这个圆心上，给个方向，给个距离，然后通过这两个参数，把别的地方的点给“定位”出来。

说白了，就像你从家里出发，知道前方100米有个小摊子，顺着这条路走就能找到它。

极坐标法有个好处就是不需要知道其它点的位置，只要你知道自己的位置和朝哪个方向走就行了，听起来是不是很简单？极坐标法适合在开阔地、没有太多障碍物的地方用。

你站在这儿一看，远远的就能找到目标了。

要是遇到复杂的地形，障碍物特别多，或者周围建筑物林立，极坐标法就可能不太适用了。

这时候，咱们就得转而使用后方交会法。

大家想象一下，后方交会法其实是从两个已知的点出发，朝着目标看过去，然后通过交点来推算出目标的位置。

就像两个朋友站在不同的位置，分别用眼睛瞄准某个远处的物体，再告诉你他们的角度，接着你根据这两个角度交点来算出物体在哪。

好比你站在两座山的山顶上，望着远方的灯塔。

你和你的朋友通过各自的视角算出灯塔的位置，最后就能精准定位。

这个方法特别适用于有复杂地形或高楼大厦挡住视线的地方，毕竟你站得高，看得远。

用后方交会法，简单来说就是两个点出发，彼此之间互相配合，最终得出准确的位置。

它比极坐标法多了一个优势，那就是不需要你站在目标点上，只要在别的地方也能搞定，听起来是不是很“牛逼”？这方法的前提是你必须能准确测量角度，别光看得见目标，结果算出来的数字偏差大得离谱，做出来的图纸就全乱套了。

这两种方法的共同点，就是它们都强调“测量精度”。

全站仪后方交会法步骤和高程测量步骤说课材料

全站仪后方交会法步骤和高程测量步骤1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。

全站仪怎样测量高程

全站仪测量高程的基本原理与操作步骤引言全站仪作为一种高精度的测量仪器，被广泛应用于建筑、土木工程等领域。

它不仅可以测量水平角和垂直角，还可以测量地面高程。

本文将介绍全站仪测量高程的基本原理和操作步骤，帮助读者更好地理解和运用这一测量方法。

一、全站仪测量高程的原理全站仪测量高程的原理基于三角测量法和高程差测量原理。

全站仪通过观测目标点和基准点之间的垂直角差和距离，从而计算出目标点的高程。

其测量原理可简要概括如下：1.先测量目标点与基准点之间的水平距离。

2.然后利用全站仪测量目标点与基准点之间的垂直角差。

3.根据三角形的正弦定理和余弦定理，结合水平距离和垂直角差，计算出目标点的高程。

二、全站仪测量高程的操作步骤下面将介绍全站仪测量高程的具体操作步骤，包括设定基准点、设置测量仪器等。

1. 设定基准点首先，在测量区域内选择一个已知高程的点作为基准点。

可以使用已知的基准点或通过其他测量手段测定出高程，并在该点上设置标志，以方便后续的测量。

2. 设置测量仪器在进行实际测量之前，需要准确地设置全站仪。

具体步骤如下：•将全站仪放置在坚固平稳的三脚架上，并确保其水平调整。

•打开仪器，并根据提示进行校准。

通过校准，可提高测量精度和准确性。

•确保仪器的观测镜头清洁，并根据需求选择观测模式（自动或手动）。

3. 测量目标点的位置在测量区域中，选择目标点以测量其高程。

目标点的选择原则是能与基准点保持可见性，并且能够提供足够的参考。

4. 进行高程测量在准备工作完成后，可以进行高程测量了。

具体操作步骤如下：•使用全站仪观测目标点与基准点之间的水平角，并记录下观测数据。

•根据所选择的观测模式，使用全站仪观测目标点与基准点之间的垂直角，并记录下观测数据。

•利用所得水平角和垂直角，结合已知的基准点高程，使用三角计算法计算目标点的高程。

5. 复核和纠正在完成高程测量后，可以进行数据的复核和纠正以确保测量结果的准确性。

主要包括对测量数据进行比较、检查测量过程中是否存在误差，并进行数据处理与分析。

全站仪测量步骤(通用原理)

1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。

2）当精度要求高时：——可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。

2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。

输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。

（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。

3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。

（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。

4、点位放样(Layout)（1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。

（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。

2）将当前坐标与待放样点的坐标相比较，得距离差值dD 和角度差dHR 或纵向差值Δ X 和横向差值Δ Y 。

3）根据显示的dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。

南方测绘全站仪测量操作步骤

南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。

2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。

进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。

然后对应相应的N、E、Z将X、Y、Z 数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。

3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。

按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT 键出现“放样参数计算”再按F4键“继续”进入放样定位）。

最后将角度dHR 调置为00°00′00″后即可放样。

当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。

当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。

全站仪后方交会测量步骤，牵着你的小手一个一个键按！

全站仪后方交会测量步骤，牵着你的小手一个一个键按！小编这次给大家带来的是全站仪后方交会的测量步骤与一些需要注意的方面，简单易懂的口语化，让您理解起来更加得心应手。

首先介绍下全站仪后方交会的原理，仅在待定点上设站，向三个已知控制点观测两个水平夹角a、b，从而计算待定点的坐标。

全站仪后方交会测量步骤前提，已知两个点位坐标A、B1.在已知两个点位坐标之间呈现一个三角形架设全站仪（要求：能通视，角度不宜小于15度，也不要大于165度）过大过小都会影响误差超过要求，而不能使用2.点击电源“开关”开机，对中整平水准气泡。

3.选择“新建项目”，名称一般以日期命名。

4.选择“建站”，选择“后方交会测量”。

5.点击“测量”，输入“点名”，输入已知点位坐标A，输入“镜高”。

6.照准已知点位坐标A棱镜中心，点击“测角测距”。

点击完成。

7.点击“测量”。

输入“点名”，输入已知点位坐标B，输入“镜高”。

8.照准已知点位坐标B棱镜中心，点击“测角测距”，点击完成。

9.根据所测数据点击“计算”，得到待定点坐标，用于建站。

下面我们来看一个实例题更加便于理解已知点位坐标M、N，而全站仪架设在点O，求测出点ABC的点位坐标。

1.先通过后方交会法把O点全站仪架设的点位坐标测出，然后逐渐通过后方交会法把其他点位坐标测出。

（要注意度数的要求哦！）2.也可以先通过后方交会法测出O点点位坐标后，算出方位角，通过方位角逐渐得到点ABC的点位坐标。

（1）方位角的计算公式aretan((y2-y1)/(x2-x1))，结果可以用Excel进行转换为度数。

（2）特别需要注意的是当x2-x1＞0、y2-y1＞0时，在第一象限，计算出来的就是结果。

x2-x1＜0、y2-y1≥0时，在第二象限，计算出来的结果要-180°。

x2-x1＜0、y2-y1＜0时，在第三象限，计算出来的结果要+180°。

x2-x1＞0、y2-y1＜0时，在第四象限，计算出来的结果要-360°。

全站仪后方交会法步骤和高程测量步骤

全站仪后方交会法步骤和高程测量步骤全站仪是一种常用于测量地面高程和水平角度的仪器。

在工程测量中，经常会使用全站仪后方交会法进行高程测量。

下面将详细介绍全站仪后方交会法的步骤和高程测量的步骤。

1.设置仪器：首先，需要选择一个适合的测量点作为基准点，并将全站仪放置在基准点上。

将全站仪水平放置，并通过调整三个螺丝调整水平仪气泡位于中心位置。

然后，使用全站仪的目标板对准基准点。

2.测量目标点：使用全站仪的望远镜和交会杆，在目标点上设置目标板。

目标板上的标识点应与全站仪的十字线对齐。

准确平稳地在目标点上设置目标板。

3.观测目标点：通过调整全站仪的望远镜，使其对准目标板上的标识点。

在读数之前，要确保全站仪已经稳定下来。

然后，记录望远镜的水平角和垂直角的读数。

4.移动到下一个目标点：移动全站仪到下一个目标点，并重复步骤2和步骤3、在每次观测之间，全站仪应保持在基准点上，并使用目标板进行校准。

5.数据处理：利用观测到的水平角和垂直角的读数，可以计算出各个目标点之间的坐标和高程差。

这种计算可以使用后方交会法进行，根据目标点在水平方向和垂直方向上的角度差，以及目标点之间的距离差，推导出目标点的空间坐标。

高程测量步骤如下：1.设置起始点：选择一个起始点作为基准点。

全站仪被放置在基准点上，并确保仪器水平放置。

2.目标点设置：将目标板设置在需要测量高程的点上。

目标板上的标识点应与全站仪的十字线对齐。

3.观测目标点：调整全站仪的望远镜，使其对准目标板上的标识点。

在记录读数之前，要确保全站仪稳定下来。

然后，记录望远镜的垂直角的读数。

4.移动到下一个目标点：移动全站仪到下一个需要测量高程的点，并重复步骤2和步骤35.高程差计算：根据每个目标点的垂直角的读数，可以计算出不同目标点之间的高程差。

通过将起始点的高程与每个目标点的高程差相加，可以得到每个目标点的实际高程。

6.数据处理：将所有测量得到的目标点的实际高程整理并记录。

进行必要的校正和调整，以获得更准确的高程数据。

全站仪后方交会法的具体操作步骤

全站仪后方交会法的具体操作步骤
开机后先按S.0键，输入文件名(也可跳过)，确定，再按S.0键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。

全站仪后方交会法顺序和高程测量顺序

1、角度测量（angleobservation）?（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

方位角：?坐标：?若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：?（3）方法：?（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION)等。

（4）数据存储管理。

包括数据的传输、数据文件的操作（改名、删除、查阅）。

§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明?面板上按键功能如下：◢——进入距离测量模式键。

ANG——进入角度测量模式键。

MENU——进入主菜单测量模式键。

ESC——用于中断正在进行的操作，退回到上一级菜单。

POWER——电源开关键◢◣——光标左右移动键F1OSET：设置水平读数为：0°00ˊ00"。

F2HOLD：锁定水平读数。

F3HSET：设置任意大小的水平读数。

F4P1↓：进入第2页。

第2页F1TILT：设置倾斜改正开关。

F2REP：复测法。

F3V%：竖直角用百分数显示。

F4P2↓：进入第3页。

F1MEAS：进行测量。

F2MODE：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。

F3S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。

全站仪测量具体操作经验

全站仪测量具体操作经验全站仪放样过程1、设站>在控制点上摆设仪器，对中整平。

>设置测站参数，输入测站坐标，仪器高。

2、定向>望远镜瞄准后视方向。

>设置后视参数，输入后视坐标>完成后视后，可直接测量一下后视点坐标，作为校核。

3、放样>在菜单中（多数仪器在主菜单）选择放样功能>输入放样点的坐标，确认后仪器会显示距离及角度参数。

>按显示屏提示转动望远镜，当水平角偏差为0时固定。

>指示跑棱镜者走到视线方向，按仪器给出的距离，估计他应该去到的位置。

>测量一次。

仪器会显示距离的差值，一般负数表示往全站仪全站仪方向移动，正数则往相反方向移动。

>再测量一次。

重复这个步骤，直到距离差值符合要求为止。

>这就是要放样的点了，施测一下坐标，记录。

注：1、测站、后视、放样点的坐标可以预先输入仪器中，需要是调用。

2、不同的仪器的菜单的配置、测站、后视参数设置不尽相同，要参考说明书。

不管是什么品牌全站仪，放样步骤基本如下：仪器对中整平，开机进入主菜单，进入放样程序，一：站点在已知点上：然后开始建站，先输入站点坐标，然后根据提示输入后视点坐标，把仪器对准后视点，然后按测距，测好后站就建好了，这时候要返测下后视点，看测量出的后视点坐标和你输入的坐标差多少，如在允许范围内，就可以进行下一步放样，如不在，则需要找出原因，原因来自三方面：仪器问题，人问题，点坐标问题。

在解决好后可以进入下一步放样了。

根据仪器提示输入放样点坐标，输入后一般仪器会显示角度*** 距离*** 这表示根据你输入的数据仪器算出要放样的点和站点的关系，不用管他，然后按极差按钮或下一步之类的按键，会进入到一个水平角会不断变化的界面，把仪器转到水平角数据显示为0°0分0秒附近，然后用水平微动把仪器调到0度0分0秒，这表示要放样的点在这条线上。

在仪器前方另一人拿棱镜对准仪器，测量下，会显示比如-30米或+30 米，表面你所要放的点前进或后退30米，不同意正负号表示前进后退可能不同。

全站仪后方交会的实用教程

全站仪后方交会的实用教程
1 在最下面一排先找到后交的按键，点击一下
2 输入点号1的已知点坐标
A 输入完以后，全部再检查一遍
B 找到确定按键，点击一下
3 输入点号2的已知点坐标
A 输入完以后，全部再检查一遍
B 找到测量按键，点击一下
4 照准第1点
A 先找到测距的按键，点击一下
B 输入目标高（就是棱镜高）
C 找到是按键，点击一下
5 照准第2点
A 先找到测距的按键，点击一下
B 输入目标高（就是棱镜高）
C 找到是按键，点击一下
6 上述出来的结果就是仪器架设点的坐标
A 点击确定按键
B 照准第2个点，点击是按键
C 此时已经建站完毕，可以放样了
7 为了精度要求，可以照准已知点复核一下，看是否正确。

全站仪测高程的方法

全站仪测高程的方法
一、测高程的方法：1、坐标测量法：一般施工中水准控制点和平面控制点是分开提供的，首先我们得用水准仪测出两个平面控制点的高程，然后用全站仪建站，建站的时候Z值就输入这个点的高程值，仪器高（HI）和目标高（棱镜高HT）都很精确的量好输入到仪器里。

再把棱镜架设在需要测量高程值的点上，测量坐标，这时候得出来的Z 值就是该点的高程值；2、对边测量法：用对边测量的辐射式来操作。

仪器架设在通视情况好的地方，先把棱镜架设到水准控制点上测一下，再放到需要测出高程值的点上测量一下，这个时候得到的dVD是后面那个点到水准控制点的高差，水准控制点的高程加上高差即为后面的点的高程值。

棱镜高有改变的时候记得输入棱镜高。

全站仪测量高程就这两种方法，如果你对仪器熟悉的话一看就应该明白。

二、全站仪测高程为什么精度不如水准仪高？水准仪测量高程误差来源主要是前视和后视的读数误差，就两个误差产生的原因。

全站仪测量高程的误差来源：仪器高、棱镜高、i角误差、c角误差、测距误差，有五个原因会导致全站仪测高程的误差。

全站仪测转点坐标的方法

全站仪测转点坐标的方法下面用更口语化的方式讲解如何用全站仪测转点坐标：方法一：极坐标法（就像用一个点找另一个点）立好仪器：把全站仪稳稳地放在一个我们知道坐标的点上，就像立三脚架一样，保证它既平又稳。

这个点就是我们的起点，我们得知道它的确切位置。

给仪器指方向：接下来，我们要让全站仪“看”到另一个我们知道坐标的点。

就像用望远镜瞄准一样，调好角度，让那个点在视野正中间。

然后告诉仪器这是哪个点，它会根据这个信息给自己找准方向。

瞄准目标转点：现在，我们要测的那个未知坐标点（转点）可能是个小木桩、钉子之类的标记。

让全站仪的视线对准它，再放个反光的小镜子（棱镜）在那上面，让仪器能准确地“看到”。

记下数据：全站仪会告诉我们从起点到转点有多远（像量尺量出的距离），还有看它的角度（想象一下看手表时的水平和垂直角度）。

有的全站仪还能直接算出转点坐标，有的需要你自己或用软件算。

坐标计算：如果仪器没直接给坐标，你就得用刚才测到的远近和角度，加上起点的坐标，用公式（就像数学课上学的那种）算出转点坐标。

记笔记：算出的坐标确认没错后，写到本子上，留着以后用或者和其他测量数据放一起。

方法二：后方交会法（就像用几个点找一个点）支起仪器：把全站仪放在我们要找的转点上，就像搭帐篷那样，保持它平平稳稳的。

看已知点：接下来，让全站仪“看”到至少两个我们知道坐标的点。

就像瞄准靶心一样，让助手在每个点上动动反光镜，让全站仪能清楚地“看见”。

仪器会记下从转点到每个已知点的距离和角度。

坐标解密：用刚才测到的每一对“远近+角度”，还有每个已知点的坐标，全站仪或专门的软件会帮我们算出转点的坐标。

就像拼图一样，用几块碎片拼出完整的画面。

查查答案：看看算出来的坐标是不是合理（比如，和附近其他已知点的位置关系对不对）。

确认没问题后，记在本子上。

总的来说，用全站仪找转点坐标，你可以选第一种方法（当你有一个已知点可以用的时候），或者第二种方法（当没法直接在已知点上放仪器的时候）。

全站仪后方交会法

后方交会
1、开机，在[建站]菜单中按[2]进入后方交会功能；
2、输入第一个点的点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。

照准第一个目标棱镜中心并按[测量1]或[测量2]，启动3、用F
1
测量，显示测量结果，按[回车]键。

4、仪器转向第二个点，输入第二个点点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。

照准第二个目标棱镜中心并按[测量1]或[测量2]，启动5、用F
1
测量，显示测量结果，按[回车]键或者重复步骤2-3增加更多的点。

按[回车]键仪器会计算出数据。

（按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点，按[翻页]键可切换结果对话框。

）
6、当成果好时，按[回车]或[记录]键记录此站。

7、后视点缺省为第一次观测的点，也可按[改变]键更换。

8、填好测站信息，按[回车]键记录测站和后视。

屏幕返回建站菜单。

全站仪后方交会法的具体操作步骤

全站仪后方交会法的具体操作步骤
开机后先按S.O 键，输入文件名（也可跳过），确定，再按S.O 键下翻，F2 键选择新点，再按F2 选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1 距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例: 放样---新点----后方交会法----输入点号---回车----输入仪高---回车---输入A 点已知坐标-----输入棱镜高---测量距离---自动保存-----输入B 点坐标---输入棱高----测量距离----自动保存----计算----记录---(完成) 说的挺多,其实挺简单的,你可以上网下一本说明书,说明书里说的很祥细.网上有很多的.希望对你有帮助. 全站仪后方交会的操作方法请告诉我全站仪后方交会法跟极坐标法的原理是一样的，都要有两个已知条件。

极坐标法有两个已知坐标或者一个坐标一个方向就可以了，后方交汇要有两个坐标。

步骤：在仪器里面找到后方交汇，有的叫交会测量，有的叫新点。

每个仪器不同都不一样。

有的一起要输入两个坐标后在测距，有的是输一个测一个。

反正就是输入坐标，然后测距，然后按计算，定向就可以了，后交有条件限制的。

交会角度不能小于15 度和大于165 度、
更不能再一条直线上。

要不然仪器就不能计算出结果。

无法交会。

对交会距离也有一定限制，得慢慢摸索，总之比极坐标法好用但是精度差点，可以交会2 个坐标，也可以交会很多坐标。

坐标都精度高。
