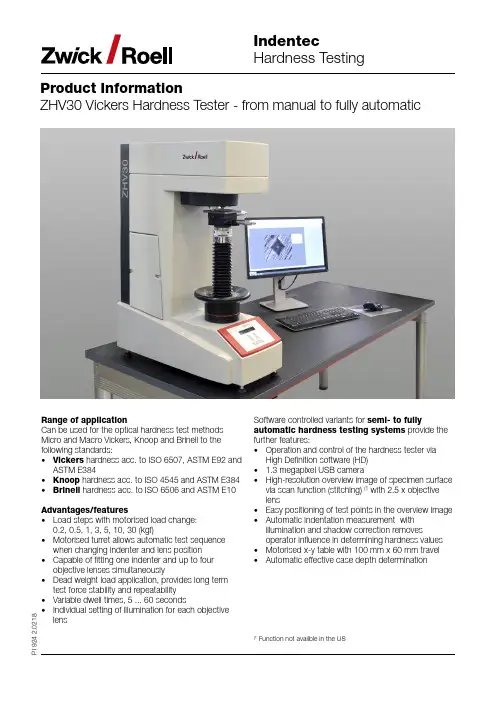

Product InformationZHV30 Vickers Hardness T ester from manual to fully automaticI 924 2.0218Range of applicationCan be used for the optical hardness test methods Micro and Macro Vickers, Knoop and Brinell to the following standards:• Vickers hardness acc. to ISO 6507, ASTM E92 and ASTM E384• Knoop hardness acc. to ISO 4545 and ASTM E384• Brinell hardness acc. to ISO 6506 and ASTM E10Advantages/features• Load steps with motorised load change: 0.2, 0.5, 1, 3, 5, 10, 30 (kgf)• Motorised turret allows automatic test sequence when changing indenter and lens position • Capable of fitting one indenter and up to four objective lenses simultaneously• Dead weight load application, provides long term test force stability and repeatability • Variable dwell times, 5 ... 60 seconds• Individual setting of illumination for each objective lensSoftware controlled variants for semi- to fullyautomatic hardness testing systems provide the further features:• Operation and control of the hardness tester via High Definition software (HD)• 1.3 megapixel USB camera• High-resolution overview image of specimen surface via scan function (stitching) (1 with 2.5 x objective lens• Easy positioning of test points in the overview image • Automatic indentation measurement with illumination and shadow correction removesoperator influence in determining hardness values • Motorised x-y table with 100 mm x 60 mm travel • Automatic effective case depth determination(1Function not availble in the USProduct InformationZHV30 Vickers Hardness T ester from manual to fully automaticHigh Definition Testing SoftwareWhen a hardness testing solution which delivers reliable, accurate and repeatable test results is needed, choose from the HD line of macro and micro hardness testing solutions - field-proven systems, offering beyond comparison capabilities and fully ASTM E 384, ISO 6507 and ISO 4545-compliant.Precise positioningWith its image of the entire specimen (Mosaics) and its annotation tools, HD Software enables you to position indents precisely where they are required.Precise, reproducible measurementsThe high image resolution of the HD Software allows measurement of indents to be precise and reproducible. Enhanced productivityThe HD Software combines ease of use, reliabilityand auto-calibration, minimizing the subjectively associated with human intervention. The system can run autonomous for hours without interruption.Sophisticated reportingThe results are automatically transferred via data interface from HD software to testXpert III - the testing software for all Zwick testing machines and instruments. According to your requirements the reports are now generated.Stage pattern windowCreate or modify traver-ses and/or patterns andtheir positions, then seethe stage move in realtime in the stage patternwindow.Results windowResults are clearlydisplayed in graphicalor tabular form. Trackand review individualindentations.Product InformationZHV30 Vickers Hardness T ester from manual to fully automaticBuilding mosaic image to a complete imagePrecise positioning at any magnificationStep 2: Set-up traverses/patternsOpen, modify, or create new traverses/patterns using reference points or lines. Traverses and patterns can be individually adjusted.T -Bar rotation toolTraverse centred in weld sample Three traverses perpendicular to edgeFive traverses perpendicular to the edge of the gearPrecise imaging with 10 x objective lens with 2.5 x objective lens with 40 x objective lensStep 4: Get resultsReview results in graphical and/or tabular format. Export results to the spreadsheet application of your choice, or to testXpert III for creating and printing standard or customized reports.Product InformationZHV30 Vickers Hardness T ester from manual to fully automaticAccessories(1PC, monitor and keyboard already included in scope of supply.。
数显自动转塔维氏硬度计 THVS-30 使用说明书
数显自动转塔维氏硬度计THVS-30使用说明书北京时代光南检测技术有限公司注 意事 项1、 仪器的电源插座必须用单向三芯插座，接地端必须符合规定的保护接地要求。
2、 在使用本仪器前应仔细阅读使用说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
3、 仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。
4、 本仪器各电器元件、开关、插座安装位置，严禁自行拆装。
如果擅自拆装，将可能引发事故。
5、 本仪器在试验力卸除未完成的情况下，严禁转动转盘，否则会造成仪器及金刚石压头损坏！6、 ”键），如不再转动转盘，只有等待试验力施加完毕，才能转动转盘，否则将会损坏仪器！目录一、简介 (1)二、主要技术参数 (1)三、仪器的安装和调试 (1)1 硬度计的工作条件 (1)2 拆箱和安装 (1)3 操作面板功能介绍 (3)4 硬度计的使用 (4)5 硬度计的调整和操作注意事项 (7)四、附件（装箱单） (9)THVS-30型维氏硬度计使用说明书一、简介THVS-30维氏硬度计是采用精密机械技术和光电技术的新型维氏和努氏硬度测试仪器。
该机外观新颖，采用微机控制，通过软键能调节测量光源强弱，并能预置试验力保持时间，以LED显示。
该机采用独特的压痕测量转换和测微目镜一次测量读数机构。
使用方便，测量精度高。
硬度计还可根据用户特殊要求配制摄影装置，能对所测压痕和材料金相组织进行拍摄。
适用于测定微小、薄形试件、表面渗镀层等试件的维氏硬度和测定玻璃、陶瓷。
玛瑙、宝石等脆性材料的维氏硬度，是科研机构、工厂及质监部门进行材料研究和检测的理想硬度测试仪器。
二、主要技术参数试验力施加方法：自动加卸试验力测量显微镜放大倍率：100X（观察时）200X(测量时)试验力保荷时间：0~60s(也可根据需要任意定)测微压痕最小分辨率：0.1μm试件最大高度：160mm试件最大宽度：135mm主机重量：约40Kg电源：AC220V/50Hz外型尺寸：(长×宽×高) 540×220×650mm三、仪器的安装和调试1．硬度计的工作条件1) 在室温23±5℃的范围内；2) 在稳固的基础上水平安置；3) 在无震动的环境中；4) 周围无腐蚀性介质；5) 室内相对湿度不大于65％。
维氏硬度计操作指导书
目的：为确保公司产品硬度性能得到有规范性的检验，满足客户要求。
1，适用范围：主要用于测定小件，薄件等（例如轴尖和薄片零件）表面镀层，强化层（例如氧化，氮化，渗碳，氰化等工艺处理）的硬度。
也用于金相学和金属物理方面的结构测定分析，材料科学分析和非金属材料硬度测定（例如玻璃，磨料，矿物，陶瓷，玛瑙）。
2，设备型号2.1名称：维氏数显微硬度计2.2供货厂家：莱州市华银试验仪器有限公司2.3型号：HVS-1000型外形尺寸340*160*378mm 净重:40kg3.技术参数:3.1实验力：0.09807N（10gf）0.2452N(25gf) 0.4903N(50gf)0.9807N(100gf) 1.961N(200gf) 2.942N(300gf)4.904N(500gf) 9.807N(1000gf)3.2测量精度：±2μm3.3压痕中心至机壁最大距离：100mm3.4试件最大高度：75mm4. 硬度计放置环境应放置于室温18-28℃，无腐蚀性介质，无震动，湿度不大于70%的环境中，硬度计须安装在稳固的并能供丝杠升降的工作台上。
5．试验程序5.1试验准备工作5.1.1试样制备试样表面光滑清洁，无油污，试样表面应抛光，其光洁度不应低于0.04，试件或镀层应不小于压痕深度的10倍，其面积直径应不小于5倍压痕对角线，特小的试件应镶在有足够硬度的材料上。
5.1.2试台的选择：根据试样的形状和尺寸选择，台面硬度不得低于55HRC,与升降丝杠孔配合的圆柱尺寸∮20h7.5.1.3压头的更换：旋下压头保护帽（10），将所需压头直接插入压头轴（33）的孔中，由紧定螺钉（34）锁紧，再旋上压头保护帽，试验前应按“试验力选择”要求进行。
5.1.4试验力和选择：试验所选用的试验力要试样或镀层的厚度与范围而定，在试样厚度允许的范围内尽量选用较大试验力，以便获得较大尺寸的压痕，从而减小测量的相对误差，对过硬的试样如硬质合金钢，玛瑙等高硬度材料不宜采用过大试验力，以免损坏压头，也不宜采用使获得压痕之对角线小于10微米的试验力，特殊试样和镀层除外。
06031显微维氏硬度计操作使用说明
3.7物镜倍率选择，压痕≤0.2mm选用40X，＞0.2mm选用10X。
3.8固定好试样于试台上，并保证试面与主轴线垂直，完成“施压－保持－卸除－压头返回－压痕测量”等试验程序（施压第一点不测量，微调试台重复前述试验程序对第二施压点再进行测量）。
3.2使用者应熟读并掌握硬度计使用说明书的内容和要求，正确操作。
3.3插好电源线，打开电源开关，照明灯和液晶显示板应正常亮起，预热15分钟。
3.4试样要求表面为光面，不得有氧化物或外来污染物，试验面的表面粗糙度必须保证压痕对角线能准确测量，一般Ra不得大于0.2微米。
3.5试样厚度不能过薄，确保试验后不出现可见的变形痕迹。
显微维氏硬度计操作使用说明
编号
Q/FVF MOP-06031
版本号
A
第1页共1页
1．目的：明确显微维氏硬度计的正确使用保养方法，指导生产过程中显微维氏硬度计的正确使用，保障测试结果的准确可靠。
2．范围：适用于公司内使用的显微维氏硬度计。
3．内容
3.1使用前检查硬度计上的各部件间测试连线联接应良好可靠，无断线或松动脱落现象，电源应用三芯电源线，所联接的电源符合仪器输入电源电压要求。
3.9如需对试验数据进行打印，按打印键，即可在接好的Байду номын сангаас印机上完成数据打印。
3.10测量结束后关闭电源。
3.11试验台升降机构可注入少量20＃机械油，坐标台、试验力机构、变荷机构等磨擦面需涂少量钟表油进行润滑保养。
3.12若光学镜片上有油污需用干净脱脂棉沾无水酒精乙醚混合液擦拭干净。
3.13硬度计在使用过程中如对所测结果有疑问时，可先用随机配备的标准硬度块进行测试，以确认硬度计工作状态是否正常，测试误差在±10%以内为正常。如果出现误差过大，请联系计量管理人员处理。
维氏硬度计操作指导书
XXXX有限公司维氏硬度计作业指导书文件编号：JZ-GF-003第A版编制：审核：批准：受控状态：发布日期：2019-01-18 实施日期：2019-02-18XXXX有限公司发布目录显微维氏硬度计文件编号：JZ-GF-003 操作指导书第 2 页 共 6 页1.适用范围适用于测试微小的金属部件、薄板、金属箔及工件硬化层、电镀层、氮化层的维氏硬度，还可用于珠宝、陶瓷和玻璃等用大试验力无法测试的非金属材料。
2.仪器名称：维氏硬度计（编号：H5493，型号：HV-1000A ）原理：与维氏硬度实验法相同，将具有一定形状的金刚石角锥压头在一定的试验力作用下，压入被测试件表面，试验力按规定保持在一定的时间后卸除，然后测量所得压痕对角线的长度，根据对角线之长度查表或代入公式求得硬度值。
由于显微硬度计具有多种形状压头 ，故所用计算公式也不同，本台硬度计采用两对面角（θ）为136°的正四棱锥体为压头。
计算公式如下：22d 1891.0d 2sin2102.0F F SF HV ===θ（N/mm 2）式中：HV —维氏硬度值（N/mm 2）；S —压痕表面积（mm 2）； F —施加在试样上的试验力（N ）； d —压痕对角线长度的算术平均值。
3.仪器构造图1操作页面硬度值试验负荷对角线长度保荷时间物镜倍率转动头旋转键亮度调节对角线输入键保荷时间设置 HV/HK 切换图2硬度计外形结构4.注意事项4.1电源电压要符合硬度计要求的电压，仪器在使用中需可靠接地4.2更换电源保险丝，灯泡或清洁仪器需关掉电源，拔下电源线。
4.2压头要保持清洁，当沾上油污或灰尘时，可用脱脂棉蘸上工业酒精，轻轻擦拭压头顶尖。
4.3工作台上不能有高于压头的障碍物，以防碰伤损坏压头。
4.4对于仪器金属件的清洁需用软布，使用中性清洁剂或轻质油，轻轻擦拭，清洁剂不要用太多，以防渗入仪器内部造成零件生锈。
对于光学镜头的清洁，需用擦镜纸或长丝棉蘸酒精乙醚的混合液。
华银维氏硬度计使用方法
华银维氏硬度计使用方法
华银维氏硬度计的使用方法如下：
1.打开电源：首先打开右下角的红色电源按钮，使硬度计开机。
在等待开机完成后，会出现系统的待机画面，表示系统已经准备好进行测试。
2.选择试验力：根据试验的要求，旋转位于右手边的黑色手柄来选择合适的试验力。
3.准备样品：将待测样品放置于载物台上。
以标准的维氏硬度HV5=439的硬度块为例，确保样品的正确位置和稳定性。
4.调整显微镜：通过旋转升降手轮来调节显微镜的清晰度，以便能够清楚地观察待测物的表面。
如果需要更高倍的观察，可以将转动头切换为10倍物镜。
5.加载压头：点击加荷按钮开始硬度检测。
这时，设备会慢慢向下加荷，在此过程中不要进行任何操作。
当设备卸荷完毕后，它会回到初始界面。
6.调零：使用测微计的左侧旋钮来调零。
观察测量线的移动，直到它靠近基线并与基线重合时，再点击屏幕下方的清零按钮完成调零。
7.测量：在目镜中观察清晰的菱形压痕。
然后移动基线与菱形的某个角相切，并按下测量按钮。
之后，将测微计旋转90度，重复上述步骤，并在第二次测量结束后查看屏幕上的测量结果。
结束实验：测量完成后，将设备归位，移除待测物，并关闭硬度计。
维氏硬度计作业指导书
维氏硬度计作业指导书（SOP)
一、目的
为准确操作、保养仪器、确保测量结果的精确度在受控状态，以及延长仪器的使用
寿命，特制定本操作指导书
二、概述
适用于对金属和非金属大小件、薄片的硬度测定
三、操作说明
1，硬度计操作过程图示
开启计算机和硬度计开关；
打开软件
调整升降螺杆，使物镜聚焦
转动转塔，使压头对准须测量物件
启动载荷（注意：仪器标示载荷须与软件显示载荷
数值一致），在此之间不得对仪器有任何操作硬度
计将在须测量产品上刻下压痕
转动转塔，使物镜对准须测量物件压痕，鼠标点击
压痕对角线，
记录测量值
2，使用前先检查仪器是否有校验标签，校验有效期是否在校准周期内 3，检查仪器结构部件是否完整，试验台上干净无杂物 4，硬度计各部件如下图
升降螺杆
试验台物镜升降旋轮
转塔
压头
启动载荷按键
调整载荷旋钮
硬度计开关软件图标
5，软件界面如下图
四、注意事项
1，仪器对测量产品施加压力时不可对机器和软件进行操作，以免损坏仪器
2，须是受过专业培训的人员操作仪器
制作：批准：
菜单栏区
影像区
测定值显示
设置区
操作区
载荷机器与软件显示数值要一致
维氏硬度计日常保养、点检记录表
备注：
√表示正常
×表示异常
∆表示休息
日期： 年 月
审核：
表单编号：。
维氏硬度计401 402MVA操作手册说明书
401MVATM /402MVA维氏硬度计操 作 手 册执行标准 GB/T4340(1.2)上海凤柏仪器仪表有限公司 Shanghai Fengbo Instruments Co.,Ltd目录1简介 (1)1.1机器概述 (1)1.2维氏硬度和努力硬度的原理 (1)2主要技术参数 (3)2.1机器主要参数 (3)3仪器的安装和调试 (4)3.1. 硬度计的工作条件 (4)3.2 拆箱和安装 (5)4 面板键功能介绍 (7)4.1机器的面板按键及其功能 (7)5硬度计的使用： (8)5.1硬度计的操作使用： (8)6 硬度计的维护及操作注意事项 (12)6.1.光源维护 (12)6.2 保险丝的更换 (13)6.3金刚石压头 (14)6.4 测微目镜 (14)6.5 试样 (15)6.6力、压痕大小的选择 (17)7 .装箱单 (18)1简介1.1机器概述首先感谢您选用本公司产品及浏览本说明书。
401/402MVA 显微维氏硬度计最适合于测试金属结构，包括微小的零件、薄板、金属箔、优质电线、薄硬化层和电镀层。
它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。
特别的是，它能遵循金属的结构，测试感应硬化或渗碳化等材料的内部硬度。
401/402MVA 显微硬度计是光机电一体化的高新技术产品，该硬度计造型新颖,具有良好的可靠性、可操作性和重复性，是测试显微硬度的理想产品。
该机采用C 语言编制程序，高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。
通过按键操作，在按键上能输入测量压痕的长度、在LCD 屏幕上能显示硬度值、换算标尺、试验力、试验力保持时间和测量次数等。
401/40MVA2硬度计还可根据用户特殊需求配置，能对所测压痕和材料金相组织进行拍摄、视屏测量装置和压痕自动测量装置.以及努氏硬度的测定.1.2维氏硬度和努力硬度的原理1.2.1 维氏HV维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm 2），即维氏硬度值。
全自动显微维氏硬度计说明书
THVS-1MD-AXYZF全自动显微维氏硬度计Vickers Hardness Tester使用说明书Instruction嘉兴埃力特精密仪器有限公司目次一简介²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²2二主要技术参数²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²2三仪器的安装和调试²²²²²²²²²²²²²²²²²²²²²²²²²²²²²31 硬度计工作条件2 拆箱和安装3 操作面板及功能介绍4 硬度计的使用5 硬度计的调整和注意事项四附件（装箱单）²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²13五特殊配置²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²14一简介1 该型自动转塔数显显微硬度计是光机电一体化的高新技术产品，它具有在测试时压头与物镜自动切换，测试点自动定位精确。
维式硬度计使用操作说明
一、表示方法介绍：维氏硬度计表示为HV，维氏硬度符号HV前面的数值为硬度值，后面为试验力值。
常见的有HV5,HV10，HV20，HV30，HV50和HV100标准的试验保持时间为10～15S。
但对于有色金属则不能小于30秒，如果选用的时间超出这一范围，在力值后面还要注上保持时间。
例如：300HV30—表示采用294.2N（30kg）的试验力，保持时间10～15S 时得到的硬度值为300。
450HV30/25—表示采用294.2N（30kg）的试验力，保持时间25S 时得到的硬度值为450。
二、产品介绍：维氏硬度计的试验力比较多，只要工件表面的粗糙度符合标准，维氏硬度计都可以检测。
维氏硬度计通过步进电机，对工件表面进行打压，之后再由读数显微镜测量压痕的对角线的长度。
之后利用对角线及试验力的一个换算关系来测得维氏硬度。
另外可以安装维氏硬度计测量软件，通过电脑显示屏来显示图像，操作测量硬度值更方便和快捷。
三、维氏硬度计主要技术参数1、测量范围：5-3000HV2、试验力：9.807、49.03、98.07、196.1、294.2、490.3牛顿； (1、5、10、20、30、50公斤力)3、试样允许最大高度：130毫米4、压头中心至机壁距离：100毫米5、维氏硬度计的测量显微镜放大倍数：500倍，125倍6、最小检测单位：0.25微米7、维式硬度计电源：交流220V8、硬度计外形尺寸：438 x 376 x 685 毫米9、重量：约50千克四、维氏硬度计功能特点：1、试验力精度高；高精度光学测量系统。
2、硬度计试验过程自动化，无人为操作误差。
3、精度符合GB/T4340.2 ISO 6507-2 济南铂鉴测试技术有限公司专业生产硬度计、里氏硬度计、布氏硬度计。
4、维氏硬度计造型新颖，具有良好的可靠性、可操作性和直观性，是采用精密机械技术和光电技术的新型维氏和努普硬度测试仪器。
5、采用独特的压痕测量转换和测微目镜一次测量读数机构。
TE维氏硬度计测量系统使用说明书
系统菜单设有系统管理、系统工具、试验测量、数据库管理、参数设 定等几项。 快捷工具栏——是将系统菜单中常用的功能提取出来，以简化操作步骤。 图像显示区——用来显示硬度试验压痕图像。 试验参数显示区——用来显示试验力、压痕对角线长度、维氏等平面硬度、 曲面硬度以及试验任务代码、试验日期、试验人员等和压痕的对角线长度。
五、参数设定
参数设定包括选择镜头、图像模式、图像制式、采集模式、源路类型、源 路、晶振、CCD标定、其它参数等功能。（见下图）
1、选 择 镜 头
系 统 有 40X 、 10X 供 选 择 。
★ 注意：标定时所用的摄像镜头与软件中所选取的镜头放大倍数相
同！
2、图像模式 此处，我们比较常用的模式只有RGB8888和RGB565，分别
作台上，激活摄像机图像，调节好焦距，使刻线尺上的刻线达到最清晰，
选择系统CCD标定菜单，刻线尺的图像被锁定，图像显示区出现大十字光
标，用光标在两条刻线上选取两点，系统会自动计算这两点间的距离，并
弹出标定结果对话框，在测量距离对话框中显示出来。
系统在出厂前已将程序作了默认设定，用户在使用标准硬度块校准硬度
五、系统管理
系统管理包括打开图像文件、保存图像文件、打印图像、退出系统等 功能（见下图）。
2
（一）、打开图像文件 此功能用于打开磁盘上已有的压痕图像文件。选择此菜单后，系统弹出
打开图像文件对话框，并列出所有bmp图像文件。选择相应的文件后，点击 “打开”按钮，系统将相应的图像文件显示在窗口内
注意：此处的文件均指图像数据文件(bmp)。 （二）、保存图像文件
2、打印《TE维氏硬度及梯度试验报告》
HV-10 维氏硬度计 产品说明书
HV-10维氏硬度计
产品介绍
HV-10维氏硬度计是基本型的显微硬度计，该机采用LCD 显示屏，通过操作面板可对硬度标尺HV 或HK 各档试验力、保荷时间进行选择，光学测量系统。
通过面板的键入能调节测量光源的强弱，并能显示试验力值和保持时间等，使用方便，操作时可将目镜测得的D1、D2值直接输入后，硬度值即在LCD 显示屏上直接显示，测量精度高◆小负荷维氏硬度标尺的选择◆LCD 屏同步显示试验力的变换
◆压痕对角线长度通过面板的键入，使硬度示值在LCD 屏直接读出◆根据不同的材料可选择硬度间的转换对照◆采用可调冷光源测量系统等
应用范围
黑色金属、有色金属、IC 薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑料等；碳化层和淬火硬化层的深度及梯度的硬度测试。
技术参数
型号HV-10
试验力 2.94N、4.9N、9.8N、29.4N、49N、98N 0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf 硬度符号HV0.3、HV0.5、HV1、HV3、HV5、HV10
执行标准ISO 6507、ASTM E92、JIS Z2244、GB/T4340.2试验力施加方式自动加卸压头物镜切换手动
测量显微镜放大倍率200x（测试）100x（观察）标尺转换HV、HR、HBW 试验力保持时间5~60s 最小检测单位0.5um 试件最大高度160mm 压头中心到机壁距离
135mm
电源AC220V/50Hz
外形尺寸540*270*650mm
重量35kg
名称数量名称数量
砝码3只大平试台1只中平试台1只V形试台1只水平调节螺钉4只电源线1根10X测微目镜1只维氏硬度块2块
备用保险丝2只产品合格证1份产品使用说明书1份。
维氏硬度计说明书LM-QC-SOP-04
2.范围：适用公司实验室的维氏硬度计操作规范3.操作权限3.1经培训合格的指定人员操作4.操作说明 4.1硬度计的外型结构4.2技术参数4.2.1光学系统：4.2.3 加试验力控制： 自动（加荷/保荷/卸荷） 4.2.4 物镜和压头切换：手动切换4.2.5 保荷时间：0~60 s （每5秒为一单位）4.2.6节能模式：约10分钟不用后自动进入待机模式。
按任意键唤醒硬度计的节能模式，继续进行测试。
4.2.7 电源：（110~220）V ； AV （60~50）Hz6 L - 5 L+ 上档键：数字。
下档键：测微目镜内测量光源亮度增强（或减弱）键。
4.2.8 试件：最大高度： 170 mm ，最大深度： 130 mm （从中心算起）4.3 硬度计的工作条件4.3.1 在室温（25±10）℃的范围内。
4.3..2 在稳固的基础上水平安置。
4.3.3 在无震动的环境中。
4.3.4 周围无腐蚀性介质。
4.3.5 室内相对湿度不大于90%。
4.4各键的功能（图3）(450)图2图3上档键：数字。
下档键：置零键；按此键试验力剩余力值置零。
1 CLR-F 2CLR-D 上档键：数字。
下档键：置零键；按此键 D1/D2的数据置零。
0 F - 3F+ 上档键：数字。
下档键：试验力递增（或减少）键。
每按一次，试验力增大（或减少）一档。
0T -3T+上档键：数字。
下档键：保荷时间递增（或减少）键。
每按一次递增（或减少）5秒。
上档键：小数点。
下档键：按<SPEC>键后。
再按该键表示下档键有效，光标消失。
上档键：数字。
下档键：按<SPEC>键后，再按该键表示上档数字键有效，光标闪烁。
5.测试5.1电源线与硬度计进行连接，打开电源开关，使测微目镜光源和显示屏同时亮，此时显示屏上显示如下：5.2 试验力的选择：● 开机时面板上的下档键有效● 按<F ＋>或<F －>键，选择试验力（98.07N ） 5.3测微目镜光源的选择：● 按<L+>或<L->键，选择测量光源的亮暗 5.4试验力保荷时间的选择：● 按<T+>或<T->键，修改试验力的保荷时间 5.5测微目镜归零5.5.1旋转测微目镜的眼罩，使目镜内的两条刻线清晰。
维氏硬度计操作规范
3.6 慢慢地顺时针旋转调焦,对光学系统进行调焦,到到图像清楚为止.调焦完成后试件表面
纹理应在视场内清晰可见。
3.6.1 ★注意：应小心进行调焦，避免试件与压头或镜头相撞。发生碰撞会对这些部件造成损坏
3.7 把压头回转到工作位置，准备进行测试。
3.8 按下【START】键,系统会开始一个测试循环.
3.9 仪器测试过程中,按键面板的LCD会显示三种不同的工作状态:加载→保荷→卸载,测试完
3.11.7 当两条对角线都输入完后，硬度计会自动计算出硬度值并显示在LCD液晶屏上。
3.12 测量完毕,取走试件。
文件类型
文件名称
文件编号:
三阶文件
维氏硬度计操作规程
制定日期: 版次: A/0
页号: 2/2
3.13 关闭硬度计，断开电源。
3.14 清扫工作台面。
3.15 每周必须对硬度计进行一次合面保养。
3.15.1 清扫台面上剩余的灰尘以及外壳上的灰尘。
3.15.2 将工作台上和外壳上的油污擦拭干净。
3.15.3 将机器传动部分加润滑油。
3.15.4 作好保养记录。
4.注意事项
4.1 当按下【START】键，仪器会启动一个测试循环，仪器会自动执行 加载→保荷→卸载，
然后得位的过程，当整个测试循环未完成时，千万不可摇晃工作台，也不可以转动仪器
文件类型
文件名称
文件编号:
三阶文件
维氏硬度计操作规程
制定日期: 版次: A/0
页号: 1/2
1.目的
1.1建立硬度计使用和维护保养之操作规程。
1.2执行运作以确保使用中的保养和校验之可靠性。
2.适用范围
所有检验用的硬度计。
3.作业内容
维氏硬度计操作指导书讲解
文件名称维氏硬度计操作指导书文件编号RL-WI-RoHS-183生效日期版本AO 页次1/4制定肖麟盛审核批准目的：为确保公司产品硬度性能得到有规范性的检验，满足客户要求。
1，适用范围：主要用于测定小件，薄件等（例如轴尖和薄片零件）表面镀层，强化层（例如氧化，氮化，渗碳，氰化等工艺处理）的硬度。
也用于金相学和金属物理方面的结构测定分析，材料科学分析和非金属材料硬度测定（例如玻璃，磨料，矿物，陶瓷，玛瑙）。
2，设备型号2.1名称：维氏数显微硬度计2.2供货厂家：莱州市华银试验仪器有限公司2.3型号：HVS-1000型外形尺寸340*160*378mm 净重:40kg3. 技术参数:3.1实验力：0.09807N（10gf） 0.2452N(25gf 0.4903N(50gf0.9807N(100gf 1.961N(200gf 2.942N(300gf4.904N(500gf 9.807N(1000gf3.2测量精度：±2μm3.3压痕中心至机壁最大距离：100mm3.4试件最大高度：75mm4. 硬度计放置环境应放置于室温18-28℃，无腐蚀性介质，无震动，湿度不大于70%的环境中，硬度计须安装在稳固的并能供丝杠升降的工作台上。
5．试验程序5.1试验准备工作5.1.1试样制备试样表面光滑清洁，无油污，试样表面应抛光，其光洁度不应低于0.04，试件或镀层应不小于压痕深度的10倍，其面积直径应不小于5倍压痕对角线，特小的试件应镶在有足够硬度的材料上。
5.1.2试台的选择：根据试样的形状和尺寸选择，台面硬度不得低于55HRC,与升降丝杠孔配合的圆柱尺寸∮20h7.文件名称维氏硬度计操作指导书文件编号RL-WI-RoHS-183生效日期版本AO 页次2/4制定肖麟盛审核批准5.1.3压头的更换：旋下压头保护帽（10），将所需压头直接插入压头轴（33）的孔中，由紧定螺钉（34）锁紧，再旋上压头保护帽，试验前应按“试验力选择”要求进行。
维氏硬度计使用方法
图1
图2
操作
5.按下“START”键，自动加载、保荷、卸载后出现如下界面（图1）：
图1
6.测量X轴方向压痕对角线长度（测量方法详见： 测量之测量方法）。得到d1尺寸为“57”（图2）
图2
将读数“57”输入，按“OK”确认。
7.旋转目镜90°，测量Y轴方向压痕对角线长度。 得到d1尺寸为“57”，将读数“57”输入，按“OK”确认。 8.得到试样硬度值为456.6HV0.2（图3），反 复检测几次，取平均值，得到更准确的硬度值。
（2）如何正确使用压头 压头
技术参数
二、实验力：
（1）试验力的选择方法
可通过转动变换手轮，选择合适的实 验力。（旋动变换手轮时，应小心缓慢进行。 在旋转到最大力1Kgf时，不可继续朝前转，应 反向转动；转到最小力值0.01Kgf时，也应反向 转动）
转动变换手轮，选 择合适的试验力
（2）试验力可选范围
秒，得到硬度值为666。
技术参数
一、压头
（1）压头的参数
维氏硬度计压头为正四棱锥形，两相对面夹角 为136°的金刚石。 ①试样的测试表面应与压头垂直，且表面光洁 （需用金相砂纸打磨）。 ②转动旋轮使试台上升，当试样离物镜下端约 1mm时（不要碰到物镜），然后用眼睛靠近测微 目镜观察。在测微目镜的视场内出现明亮光斑，说明聚焦面即将到来，此时应缓慢微量 上升或下降试台，直至目镜中观察到试样表面清晰成像，这时聚焦过程结束。 ③压头在加载试验力或未卸除试验力的情况下，绝对不可移动试样。 ④当测试不规则的试样时，要防止压头碰击试样而损坏压头。
（2）测量方法
技术参数
例：在1Kgf（9.800N）试验力下测量压痕的对角线长度：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录操作前提示一注意事项────────────────────── 2 二硬度计简介───────────────────── 2 三型号编制说明──────────────────── 2 四硬度计的外型结构────────────────── 3 五技术参数────────────────────── 3 光学系统────────────────────── 3试验力──────────────────────— 4 六硬度计的安装──────────────────── 4 七各键的功能───────────────────── 5 八如何进行测试──────────────────── 6 试验力的选择──────────────────── 6测微目镜归零────────────────────7测量压痕对角线───────────────────8 九光源调整──────────────────────8 更换灯泡──────────────────────9 十注意事项──────────────────────9 维氏硬度试件最小厚度—试验力—硬度关系───────10 十一附表────────────────────────11 维氏硬度计的示值重复性附表1─────────────11 维氏硬度计的示值误差附表2──────────────11 十二附件（装箱单）────────────────────12 选配附件──────────────────────12一注意事项1.本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求2.在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
3.仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。
4.仪器各电器元件、开关插座安装位置严禁自行拆装，如果擅自拆装，将可能引发事故。
5.硬度计在加载、保荷和卸载过程中如发现紧急情况，立即按<紧停开关>，终止测试，然后按复位开关，使仪器恢复到初始状态。
6.本单位致力于提高硬度计的质量，不断更新结构，若使用说明书所述内容与仪器结构略有不同，恕不另行通知，敬请谅解。
二硬度计简介1.电脑式维氏系列硬度计是光、机、电一体化的高新技术产品，它造型新颖、美观，具有良好的直观性、可操作性和可靠性，是测试维氏硬度的理想产品。
2.仪器采用闭环式加载控制系统，使试验力精度提高，示值的重复性及稳定性佳。
3.操作面板的按键输入：●任意选择试验力；●预置试验力保持时间；●调节测量光源的强弱；●读取压痕对角线的长度、按键输入后，屏幕上显示硬度值（HV），并提示硬度的测试次数等。
4.本硬度计适用于测量微小、薄型试件，表面渗、镀处理后的零件。
还可对玛瑙、玻璃等脆性材料的维氏硬度测定，是科研单位、大专院校、生产企业和检测机构进行研究和测试的理想硬度测试仪器。
5.本硬度计配置内置式CCD装置。
三型号编制说明例：HVPC—5 / 10 / 30 / 50四 硬度计的外型结构五技术参数1 光学系统：测量显微镜总放大倍数：●2 试验力：3 加试验力控制： 自动（加荷/保荷/卸荷）4 物镜和压头切换：手动切换5 保荷时间： 0~60 s （每5秒为一单位）6节能模式： 约10分钟不用后自动进入待机模式。
按任意键唤醒硬度计的节能模式，继续进行测试。
7 电源： （110~220）V ； A V （60~50）Hz 8 试件：● 最大高度： 170 mm● 最大深度： 130 mm （从中心算起） 9 主机尺寸（长×宽×高）：530×280×630 mm 10 重量： 约50 kg六 硬度计的安装1 硬度计的工作条件1.1 在室温（23±5）℃的范围内。
1.2 在稳固的基础上水平安置。
(450)图26L -5 L+ 上档键：数字。
下档键：测微目镜内测量光源亮度增强（或减弱）键。
1.3 在无震动的环境中。
1.4 周围无腐蚀性介质。
1.5 室内相对湿度不大于65%。
2 拆箱和安装2.1 剪开包装箱上的打包带，取出仪器的防震垫，从包装箱中取出仪器和附件箱. 2.2 将仪器安放在预先准备好的稳固的工作台上；（工作台的制作可参考图2） 2.3 将四个水平调节螺钉从附件箱中取出，旋在仪器底面的螺孔内。
拆去升降丝杆与手轮上的纱带。
2.4 两手同时轻轻撕下用于压头防震的胶带纸。
用擦镜纸沾上少量乙醚，轻轻擦清压头（两手抓着擦镜纸两端轻轻地在压头上移动几下即可）。
2.5 拔出目镜管的防尘盖，将测微目镜从附件箱中取出，插入目镜管的孔内，要求插到底。
2.6 将试台轴插入升降丝杆孔内。
2.7 从附件箱中取出水平仪，放在试台上， 调节四个水平调节螺钉，使水泡居中。
七 各键的功能（图3）图3上档键：数字。
下档键：置零键；按此键试验力剩余力值置零。
1CLR-F 2CLR-D 上档键：数字。
下档键：置零键；按此键 D1/D2的数据置零。
F -3 F+ 上档键：数字。
下档键：试验力递增（或减少）键。
每按一次，试验力增大（或减少）一档。
八 如何进行测试1 电源线与硬度计进行连接，打开电源开关，使测微目镜光源和显示屏同时亮，此时显示屏上显示如下：2 试验力的选择：● 开机时面板上的下档键有效● 按<F ＋>或<F －>键，选择试验力（98.07N ） 3 测微目镜光源的选择：● 按<L+>或<L->键，选择测量光源的亮暗D1/D2：压痕对角线长度；HV ：维氏硬度值；T ：保荷时间；N ：测试次数；F ：选择试验力(N )T -3T+上档键：数字。
下档键：保荷时间递增（或减少）键。
每按一次递增 （或减少）5秒。
上档键：小数点。
下档键：按<SPEC>键后。
再按该键表示下档键有效，光标消失。
上档键：数字。
下档键：按<SPEC>键后，再按该键表示上档数字键有效，光标闪烁。
上档键：数字。
下档键：启动键，按此键电机转动，加试验力。
二次确认键：将第一次测量的压痕对角线数值输入D1，按二次该键后确认，同样方法输入D2，再按二次该键后确认，屏幕显示硬度值（HV ） 特殊功能键：先按此键，再按< > 键表示上档数字键有效,光标闪烁。
如果按< > 键表示下档键有效，光标消失4 试验力保荷时间的选择：● 按<T+>或<T->键，修改试验力的保荷时间 5 测微目镜归零5.1旋转测微目镜的眼罩，使目镜内的两条刻线清晰。
5.2测微目镜的零位在出厂时已调准，客户在使用中可能会有偏差，应定期进行零位校准，当出现偏差时调整方法：转动测量毂轮，使两刻线内侧边缘无限接近，刻线间的透光缝逐渐减少，趋于无光隙的临界状态时，测量毂轮“0”位应对齐。
若“0”位没对齐则松开螺钉，重新对零后再旋紧螺钉见图4。
6 开始测试6.1 转动转塔，使测量物镜处于仪器的正前方工作位置。
6.2 将试件放在试台上，转动手轮，使试台上升进行对焦。
眼睛接近测微目镜，移动试件观察，当试件离物镜下端：● 10╳物镜约6mm ；20╳物镜约4mm ；40╳物镜约1mm 时在目镜的视场中心出现明亮光斑，说明已非常接近聚焦平面，这时应很缓慢地上升试台，直至在目镜中观察到成像清晰，说明聚焦成功。
6.3 将压头转到仪器的正前方，此时压头顶尖与试件平面之间的间隙约为0.4mm 。
6.4 按操作面板上的<START>键，系统开始自动测试（显示屏左下角显示有剩余力时，请按< CLR-F >键置零）● 仪器自动加载试验力（LOADING ）指示灯亮图4●试验力施加完毕（DWELL）延时指示灯亮，显示屏上保荷时间倒计时至“0”●延时时间结束，（UNLOADING）指示灯亮，仪器自动卸除试验力，直到此灯暗后，试验力卸荷完毕。
7 测量压痕对角线图57.1 转动转塔，使测量物镜处于正前方工作位置。
7.2 观察目镜内的压痕，旋转手轮再次进行对焦，直至压痕的像质清晰。
7.3 转动定位毂轮，使左刻线内侧与压痕对角线的左尖端相切，此操作使两根刻线一起移动。
7.4 转动测量毂轮，使右刻线内侧与压痕对角线的右尖端相切（图5）。
7.5 测量毂轮转了4圈多2格，而此毂轮转动一圈是50格，则：50×4+2=202格。
7.6 按<SPEC>和“”键，光标闪烁，数字键有效。
7.7 输入数字202，按<SPEC> 键两次，D1确认。
光标移到D2处等待。
7.8 将测微目镜旋转90°，用相同方法测量垂直方向上的压痕对角线的长度，输入数字203.5，按<SPEC>键两次，D2确认后，自动显示硬度值HV：451.3 7.9如果认为本次测量的数据有误差，请再输入D1、D2的格数既可。
7.10本次测量结束，按<SPEC> 和“”键，使光标消失，进行下次的硬度试验。
7.11当在目镜中观察到压痕偏小或偏大影响测量精度时，请根据材料厚度和大小重新选择试验力，使试验力符合测量要求。
九光源的调整1 打开硬度计电源开关，观察目镜内光源。
2 光源的强弱可通过面板上的<L+>或<L ->键调节，使观察视场视觉柔和。
3 如果目镜光源不满意，顺时针方向拧紧螺钉二，使视场内光线均匀。
（如有必要可先松开两螺钉三，再拧紧螺钉二）见图6。
4 松开并上下移动螺钉一。
5 更换灯泡5.1 更换灯泡时你需要的工具：● 新灯泡（卤素灯，12V 、15~20W ） ● 干净的软布5.2 逆时针方向旋松螺钉二，按箭头方向左推后盖，取下后盖。
5.3 拔出坏灯泡，换上新灯泡，用软布把灯泡表面擦干净。
5.4 按照前步骤再安装后盖。
十 注意事项1金刚石压头1.1 金刚石压头和压头轴是仪器非常重要的部分，因此在操作时要十分小心不能触及压头。
1.2 为了保证测试精度，压头应保持清洁，当沾上了油污或灰尘时可用脱脂棉沾上酒精或工业用乙醚，在压头顶尖处小心轻擦干净。
1.3在压头的外圆处有个红点标记，如压头卸下重新装上时，红点应对准正前方，压痕对角线交点和红点成一线，通过目镜中的十字线与压痕对角线进行比对，观察到的压痕与十字线偏斜了，请21. 螺钉一 22. 螺钉二 23. 卤素灯 24. 后盖 25. 螺钉三图6图7松开压头螺钉，转动压头，再旋紧螺钉，通过试验再次进行比对，直到满意。
（图7）2 测微目镜2.1 由于各人的视差，观察到目镜视场内的刻线可能模糊。
因此，观察者换人时应根据各自的视线微量调准，使目镜视场内的刻线清晰。
