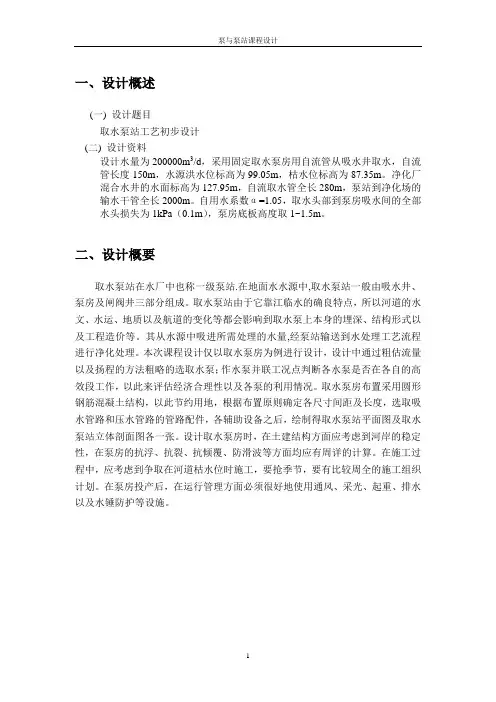

一、设计概述(一) 设计题目取水泵站工艺初步设计(二) 设计资料设计水量为200000m3/d，采用固定取水泵房用自流管从吸水井取水，自流管长度150m，水源洪水位标高为99.05m，枯水位标高为87.35m。
净化厂混合水井的水面标高为127.95m，自流取水管全长280m，泵站到净化场的输水干管全长2000m。
自用水系数α=1.05，取水头部到泵房吸水间的全部水头损失为1kPa（0.1m），泵房底板高度取1~1.5m。
二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。
取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。
其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。
本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。
取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。
设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。
在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。
在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。
三、设计计算<一> 设计流量的确定和设计扬程估算：(1) 设计流量Q为了减小取水构筑物、输水管道各净水构筑物的尺寸，节约基建投资，在这种情况下，我们要求一级泵站中的泵昼夜不均匀工作。
因此，泵站的设计流量应为：式中 Qr ——一级泵站中水泵所供给的流量(m3／h)；Qd ——供水对象最高日用水量(m3／d)；α——为计及输水管漏损和净水构筑物自身用水而加的系数，一般取α=1.05T ——为一级泵站在一昼夜内工作小时数。
