水库水位监测系统

合集下载

水库监控、水库监控系统

水库监控、水库监控系统
蓄电池
水位计
工业照相机
现场监测设备-GPRS/CDMA 低功耗 RTU:
无显示 DATA6301
液晶显示 DATA6311
主要技术参数 硬件配置:6 路 PI、4 路 DI、4 路 AI 、3 路 DO、2 路串口。 存储容量:4M、8M、16M、32M(可选)。 供电电源:10V~30V DC。 外形尺寸:145x100x65mm。 待机电流:<0.1mA/12V;。
手机 APP
水库
PDF 文件使用 "pdfFactory Pro" 试用版本创建
三、系统功能
数据 监测
水库实时水位 时/日降雨量 现场设备电压
图像 监控
定时拍照越限拍照 实时视频
实时 预警
警戒水位 汛限水位 大雨/暴雨
统计 分析
水位过程曲线 降雨量过程图 蓄水变化分析
太阳能电池板
普通功耗 RTU 50W/40W
DATA-6301/6311 20W
蓄电池
65AH/50AH
24AH
蓄电池保护箱 电池板支架
需配备保护箱、 支架尺寸大!
无需保护箱、 支架尺寸小!
六、水库监控系统软件 主要特点:
B/s 结构,支持远程访问 兼容多种通信方式 支持图像、视频监控 无缝对接其他平台软件
工业照相机。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
箱体构成:防护箱、太阳能充电控制器、GPRS/CDMA 低功耗 RTU、避雷器、蓄电池
太阳能电池板 北斗终端 水库监测终端 DATA-9201
雨量筒
防护箱 太阳能充电控制器 GPRS/CDMA 低功耗 RTU 避雷器

水库监测、水库监控、水库水位监测

水库监测、水库监控、水库水位监测

水库监测、水库监控、水库水位监测一、系统概述水库监测适用于水利管理部门远程监测水库的水位、降雨量等实时数据,同时支持远程图像监控,为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。

平升水库监测做到了水库水雨情的实时监测、实现了水库的信息化管理,在保护人民生命、财产安全方面发挥了重大作用。

二、系统拓扑图DATA-9201DATA-9201水库监测拓扑图三、系统特点:●《水文监测数据通信规约(SL651-2014)》●《四川省水文测报系统技术规约(SCSW008-2011)》●《特殊区域水文、水资源数据安全采集系统RTU追加测试》●《水文自动测报系统设备遥测终端机(SL 180-2015)》●全国工业产品生产许可证●《水文实时监测管理系统》软件著作权证书●《水文实时监测管理系统》软件产品登记证书四、系统功能●水库分布位置、现场设备运行状态。

●水位、降雨量、设备电池电压等实时数据。

●GPRS/CDMA通信时,支持定时、越限或远程手动拍照。

●光纤/ADSL/3G/4G通信时,支持视频实时监控。

●水位/降雨量超限或现场设备故障时,自动报警●自动向责任人手机发送报警短信。

●自动统计水位、降雨量的时、日、月、年数据报表。

●自动生成水位、降雨量、电池电压等过程分析曲线。

●监测中心服务器和现场终端双向存储历史数据。

●现场平升水库监测终端可存储不少于一年的历史数据记录。

五、水库监测现场展示自动雨量水位监测设备(水库监测终端)水库监测设备 DATA-9201一、特点◆通过国家水利部“水文监测数据传输规约(SL651-2014)、水文遥测终端机(SL 180-2015)、特殊区域水文/水资源数据安全采集系统RTU追加测试”等权威检测;获得“全国工业产品生产许可证”。

◆核心监测设备选用DATA-6311型低功耗测控终端,GPRS实时在线平均电流≤10mA,功耗仅为同类产品的1/10,大大减少太阳能供电设备成本并降低施工难度。

水库监测系统方案

水库监测系统方案

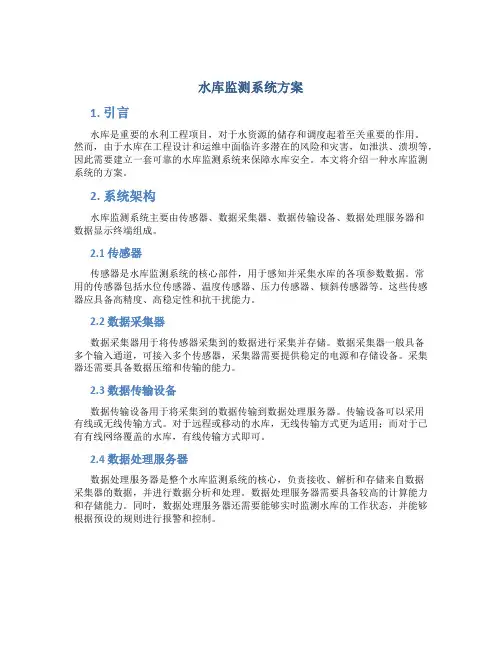

水库监测系统方案1. 引言水库是重要的水利工程项目,对于水资源的储存和调度起着至关重要的作用。

然而,由于水库在工程设计和运维中面临许多潜在的风险和灾害,如泄洪、溃坝等,因此需要建立一套可靠的水库监测系统来保障水库安全。

本文将介绍一种水库监测系统的方案。

2. 系统架构水库监测系统主要由传感器、数据采集器、数据传输设备、数据处理服务器和数据显示终端组成。

2.1 传感器传感器是水库监测系统的核心部件,用于感知并采集水库的各项参数数据。

常用的传感器包括水位传感器、温度传感器、压力传感器、倾斜传感器等。

这些传感器应具备高精度、高稳定性和抗干扰能力。

2.2 数据采集器数据采集器用于将传感器采集到的数据进行采集并存储。

数据采集器一般具备多个输入通道,可接入多个传感器,采集器需要提供稳定的电源和存储设备。

采集器还需要具备数据压缩和传输的能力。

2.3 数据传输设备数据传输设备用于将采集到的数据传输到数据处理服务器。

传输设备可以采用有线或无线传输方式。

对于远程或移动的水库,无线传输方式更为适用;而对于已有有线网络覆盖的水库,有线传输方式即可。

2.4 数据处理服务器数据处理服务器是整个水库监测系统的核心,负责接收、解析和存储来自数据采集器的数据,并进行数据分析和处理。

数据处理服务器需要具备较高的计算能力和存储能力。

同时,数据处理服务器还需要能够实时监测水库的工作状态,并能够根据预设的规则进行报警和控制。

2.5 数据显示终端数据显示终端用于将处理后的数据展示给水库运维人员。

数据显示终端可以是电脑、手机、平板等设备,以便运维人员能够随时随地监测水库的运行状态。

数据显示终端需要提供用户友好的界面和实时的数据更新功能。

3. 系统功能水库监测系统的功能主要包括数据采集、数据传输、数据存储、数据分析和报警控制。

3.1 数据采集系统通过传感器实时采集水库的各项参数数据,如水位、温度、压力等。

传感器的采集频率可以根据实际需求进行设置。

水库大坝安全监测系统

水库大坝安全监测系统

水库大坝安全监测系统摘要:水库大坝是重要的水资源调控和洪水防治设施,其安全性直接关系到人民生命财产的安全。

本文介绍了水库大坝安全监测系统的基本原理、主要功能以及发展趋势。

水库大坝安全监测系统的建立和运行对于确保水库大坝的安全具有重要的意义。

一、引言水库大坝是用于调节水资源、防止洪水以及发电等功能的重要设施。

然而,由于自然因素、人为因素等原因,水库大坝的安全性面临着一定的挑战。

为了确保水库大坝的安全性,水库大坝安全监测系统的建立和运行变得至关重要。

二、水库大坝安全监测系统的基本原理水库大坝安全监测系统通过安装传感器、数据采集设备、数据传输设备和数据处理设备等组成,对水库大坝的物理量进行实时监测和数据采集。

基于监测数据的分析和处理,可以实现对水库大坝安全状态的评估和预警,为保障水库大坝的安全性提供技术支持。

三、水库大坝安全监测系统的主要功能1. 水文监测功能:包括对水库水位、流量、水质等水文参数的监测和采集,通过分析这些参数的变化可以判断水库大坝是否存在安全隐患。

2. 结构监测功能:包括对水库大坝结构的变形、裂缝、沉降等参数的监测和采集,通过分析这些参数的变化可以评估水库大坝的稳定性和安全性。

3. 应力监测功能:包括对水库大坝内部和周围岩土体的应力变化的监测和采集,通过分析这些参数的变化可以判断水库大坝是否存在应力集中区域。

4. 渗流监测功能:包括对水库大坝内部和周围岩土体的渗流量的监测和采集,通过分析这些参数的变化可以判断水库大坝是否存在渗漏问题。

5. 通信与报警功能:水库大坝安全监测系统可以通过与监测站点的通信设备实现远程监测和数据传输,及时向相关部门发送预警信息,保障水库大坝的安全。

四、水库大坝安全监测系统的发展趋势1. 自动化技术的应用:随着自动化技术的发展,水库大坝安全监测系统将越来越多地采用自动化设备和技术,实现对水库大坝的实时监测和数据采集。

2. 大数据和人工智能的应用:水库大坝安全监测系统将结合大数据和人工智能技术,通过对大量监测数据的分析和处理,实现对水库大坝安全状态的准确评估和预警。

水库环境监测系统

水库环境监测系统
1.利用先进的传感器技术进行实时数据采集。 2.确保数据采集的准确性和稳定性。 3.对采集到的数据进行实时分析和处理。
实时监测数据传输
1.建立高效、稳定的数据传输网络。 2.采用加密传输技术确保数据安全。 3.实现数据传输的实时监测和预警功能。
实时监测与预警机制
▪ 实时监测数据处理与分析
1.运用大数据技术对实时监测数据进行处理和分析。 2.建立数据分析和预警模型,对异常数据进行判断和预警。 3.实现实时监测数据的可视化展示。
安全性与可靠性保障
▪ 应急响应
1.制定详细的应急预案,明确应对突发情况的流程和责任人。 2.配备应急电源和备用设备,确保在突发情况下能够迅速恢复 系统正常运行。 3.定期进行应急演练和培训,提高应急响应的能力和水平。
▪ 合规性要求
1.遵循国家网络安全法律法规和相关标准,确保系统的合法性 和合规性。 2.对系统进行等级保护定级备案,按照相应等级要求进行安全 防护。 3.配合监管部门进行监督检查和审计,及时整改存在的问题和 漏洞。 以上内容仅供参考,具体内容需要根据实际情况进行调整和优 化。
水库环境监测系统
系统架构与技术选型
系统架构与技术选型
▪ 系统总体架构
1.系统采用分层架构设计,包括感知层、网络层、数据层和应用层,各层之间采用 标准接口进行通信,保证系统的可扩展性和稳定性。 2.感知层负责采集水库环境数据,包括水位、水质、气象等信息,采用传感器和遥 感技术实现。 3.网络层负责数据传输,采用有线和无线相结合的方式,保证数据传输的稳定性和 实时性。
水库环境监测系统
目录页
Contents Page
1. 系统概述与背景介绍 2. 监测目标与需求分析 3. 系统架构与技术选型 4. 数据采集与处理模块 5. 实时监测与预警机制 6. 系统性能与优化策略 7. 安全性与可靠性保障 8. 结论与展望

水位监测报警系统、水位自动监测报警系统

水位监测报警系统、水位自动监测报警系统

五、系统功能 ◆ 水位监测报警系统可独立运行,也可并入应用行业的信息化系统。 ◆ 采集各水位监测点的水位数据,采集时间间隔可设置。 ◆ 上报各水位监测点的水位数据,上报时间间隔可设置。 ◆ 支持串口水位计、0-5V 或 4-20mA 信号输出的水位变送器。 ◆ 支持 220VAC 供电、太阳能供电、锂电池供电。 ◆ 现场监测终端具备数据存储功能。 ◆ 可远程设置终端工作参数,支持远程升级。 ◆ 水位监测报警系统监控中心可对水位数据进行存储、分析、生成必要的报表和曲线。
---系统概述--地下水水位监测报警系统(水位自动监测报警系统)是掌握地下水变化规律、了解地
下水开采状况、指导地下水资源保护的重要手段,可对地下水的水位、水温、水质等参数进 行长期监测并自动存储监测数据,地下水自动监测系统可对地下水的变化规律进行动态分析。
针对地下水监测井分布地域广、数量众多的特点,本系统依托既有的 GPRS/CDMA 无线 网络平台进行建设,具有投资成本低、建设速度快、无通信距离限制等优点。 ---系统拓扑图---
四、系统组成 水位监测报警系统(水位自动监测报警系统)主要由监控中心、通信网络、水位监测终
端设备、测量设备等四部分组成。 ◆ 监控中心:
主要硬件:服务器、客户端、移动数据专线或 GPRS 数据传输模块 DATA-6107。 主要软件:操作系统软件、数据库软件、水位监测系统软件、防火墙软件。 ◆ 通信网络:INTERNET 公网 + 中国移动公司 GPRS 网络。 ◆ 终端设备:微功耗测控终端,市电供电、太阳能供电、电池供电可选。 ◆ 测量设备:水位计或水位变送器。
• 获得“全国工业产品生产许可证”
• 取得“水文实时监测管理系统”软件著作权证书 • 取得“水文实时监测管理系统”软件产品登记证书

基于模型预测控制的水利工程水位监测系统设计

基于模型预测控制的水利工程水位监测系统设计

基于模型预测控制的水利工程水位监测系统设计随着现代科技的不断发展和应用,各行各业也开始逐渐实现智能化、自动化和数字化。

其中,水利工程也是应用广泛、非常重要的行业之一,而水利工程的水位监测系统更是其核心部分。

在大型水利工程中,安全稳定地监测水位对于预防水灾、保障供水、调度水电等方面都具有重要意义。

在此背景下,基于模型预测控制的水利工程水位监测系统设计变得格外重要。

一、水位监测系统的原理及要求水位监测系统,是利用从水位计测量到的准确水位数据,进行数据传输和分析处理,最终实现实时监测水位的目的。

它是一套数据采集、传输、处理和显示为一体的自动化控制系统。

在进行水利工程的监测中,水位监测系统需满足以下要求:1.稳定性高:水位监测系统是一套长期运行的系统,需要保证其稳定性。

在测量过程中,需要保证数据采集的精度和可靠性。

2.反应速度快:对于水位数据预报和预测分析,信息的及时性非常重要。

在水位监测系统中,需要保证收集数据的反应速度快。

3.易于操作和使用:对于操作和使用方面,水位监测系统要做到简单易用,方便快捷,使用户能够轻松地控制和管理水位数据。

二、基于模型预测控制的水位监测系统设计为了满足水位监测系统的要求,基于模型预测控制的水位监测系统应运而生。

模型预测控制技术是一种智能控制方法,通过建模和预测,根据预测结果来进行控制,可以适应变化不确定性因素的影响,从而提高了系统的控制精度和稳定性。

在设计基于模型预测控制的水位监测系统时,需要考虑以下几个方面:1.建立数学模型:通过对水位变化规律的研究和分析,建立预测模型,研究水位变化趋势和周期规律。

2.控制算法的设计:基于数据建模和预测,确定最优控制策略,使用其控制水位。

3.软件平台的开发和搭建:将数学模型和控制算法应用到实际系统中,并利用计算机软件对系统进行优化控制。

4.系统的实时监测:通过不断监测水位数据,优化模型预测控制算法,使其能够适应水位变化和环境变化,保证系统的正常运行。

水库安全监测报告

水库安全监测报告

水库安全监测报告报告摘要:本报告是针对某水库的安全监测情况进行的全面分析和评估。

通过对水库的检测数据和相关指标的监测与分析,为水库安全管理提供科学依据和技术支持。

本报告主要涵盖水库结构安全性、水库水位监测、水库溢洪道安全、水库周边环境监测等方面的内容。

通过报告的分析和评估,可以全面了解水库的安全状况,为水库的日常管理和突发事件应对提供参考依据。

一、水库结构安全性1.大坝安全评估对水库的大坝进行了安全评估,采取了非破坏性检测和结构力学分析方法,评估了大坝的稳定性和强度。

经过监测和分析,确保了水库大坝的安全性。

二、水库水位监测1.水位监测系统在水库中设置了水位监测系统,通过自动化监测仪器实时监测水位的变化情况。

监测系统具有高精度、高稳定性的特点,可有效提供水位数据,为水库管理者做出准确决策提供支持。

三、水库溢洪道安全1.溢洪道监测通过安装溢洪道监测设备,实时监测溢洪道的流量和水位变化情况。

通过对溢洪道的监测和分析,可以及时判断溢洪道的安全性,保证水库在极端降雨等情况下的安全运行。

四、水库周边环境监测1.周边地质环境监测通过对水库周边地质环境进行监测,包括地质构造、地下水位、地表沉降等情况的监测。

及时发现并及时处理可能对水库安全造成影响的问题。

2.水质监测监测水库的水质指标,包括水体的PH值、溶解氧、浊度、藻类浓度等指标,确保水库的水质符合相关标准,保证水库的安全用水和生态环境。

结论:通过对水库安全监测的全面分析和评估,可以得出以下结论:1.水库大坝的稳定性和强度符合安全要求。

2.水位监测系统确保了水库水位的准确监测和数据提供。

3.溢洪道监测设备保证了水库在极端降雨等情况下的安全运行。

4.水库周边地质环境和水质指标符合安全要求。

综上所述,本水库在安全监测方面表现良好,为水库管理者提供了科学依据和决策支持。

然而,为了更好地保障水库的安全运行,建议继续加强监测体系建设,并加强与周边环境的协同管理,以更好地应对可能发生的突发事件。

水库监控、水库监控系统方案

水库监控、水库监控系统方案

水库监控、水库监控系统方案水库监控系统方案一:引言水库是重要的水资源调节和储备设施,对于保障水资源的安全和供应具有重要意义。

而水库监控系统作为保障水库运行和安全的关键环节,需要提供全面、准确的监测和控制功能。

本文介绍了水库监控系统的方案,包括系统组成、功能需求和技术方案等内容。

二:系统组成1. 监测设备水库监控系统的监测设备包括温度传感器、水位传感器、流量计等,用于实时监测水库水位、温度和流量等参数。

2. 数据采集模块数据采集模块负责将监测设备采集到的数据进行采集和处理,并传输给控制中心。

3. 控制中心控制中心是水库监控系统的核心组成部分,负责接收和处理来自数据采集模块的数据,并提供实时监控、报警和远程控制功能。

4. 远程控制终端远程控制终端提供对水库监控系统的远程访问和控制,可以通过网络连接到控制中心,实现远程监控和操作。

三:功能需求1. 实时监控水库监控系统需要能够实时监测水库的水位、温度和流量等数据,并对这些数据进行实时显示和记录。

2. 报警功能水库监控系统需要实现对水库异常情况的实时报警功能,可以通过声音、短信、邮件等方式及时通知相关人员。

3. 远程控制水库监控系统需要提供远程控制功能,可以通过远程控制终端对水库的设备进行操作和设置。

4. 数据分析水库监控系统需要能够对采集到的数据进行分析和处理,提供给相关人员参考和决策所需的报表和图表等。

四:技术方案1. 监测设备选择根据实际需要选择合适的水位、温度和流量等监测设备,确保数据的准确性和可靠性。

2. 数据采集模块选择先进的数据采集模块,能够支持多种监测设备的接口和协议,并具备高性能和稳定性。

3. 控制中心建设建设高可用性的控制中心,采用分布式架构、双机热备和灾备等技术手段,确保系统的稳定运行和故障恢复能力。

4. 远程访问和控制提供安全可靠的远程访问和控制通道,采用加密技术和身份验证机制,保障数据的安全性和系统的可控性。

五:附件本文档涉及的附件包括:监测设备清单、系统架构图、系统部署图等。

水库水雨情监测系统

水库水雨情监测系统

交换机 汇聚路由器 防火墙
网管设备
局域网
服务器
内网工作人员
硬件支持:服务器、音箱、打印机、客户端计算机。 软件支持:操作系统软件、数据库软件。 应用软件:水库水雨情自动监测系统。 网络支持:具备固定IP地址的INTERNET网络。
系统构成及功能
监控中心基本配置示例(需根据实际建设要进行配置)
水库监测终端技术特点
系统构成及功能
GPRS低功耗测控终端(DATA-6311)是为满足水利水文行业遥测需求,
集数据采集、传输、存储功能于一体的遥测终端设备。它以高性能低功耗
ARM微控制器为核心,具备多个传感器接口和通信接口,并内置GPRS传输 模块,功能全面,性能稳定可靠,特别适用于水库水雨情监测现场。
系统构成及功能
监测站终端设备采用太阳能板浮充蓄电池直流供电 技术要求: 1)蓄电池采用铅酸免维护可充电蓄电池。对于高寒地 区,应选用耐低温的蓄电池; 2)太阳能板采用单晶硅太阳能电池组件,最大工作电 压:17V,开路电压:21V。
方式。为防止蓄电池电压过电或欠压现象,应配置相应
太 阳 能 供 电 系 统 设备 功耗
蓄电池 主控箱
低功耗测控终端 (RTU)
雨量筒
雷达水位计
工业照相机
太阳能电池板
系统构成及功能
现场设备集成结构图
无线 网络
GPRS/GSM 网络
测控 终端
水库测控终端 DATA86低功耗测控终端 太阳能充电控制器
信号隔离部分、防雷部分模块
测量 设备
水位计
雨量筒
工业照相机
供电 部分
太阳能电池板板
蓄电池
雨量筒
供电电源:5V、12V、24VDC

水库水位监测系统

水库水位监测系统

雷达水库水位监测GPRS远传系统一、概述我公司研发的“水位远程监控系统”,已广泛的应用于大坝、河流河道、水库、水力发电厂、环境水文、地下水水位、水池水位监测等。

该系统能够实时在线监测水库、河流的液位高度、雨量等参数。

系统采用集散式控制结构,通过高精度传感器及高敏感器件遥测水库水位及雨量信息。

经过计算机分析处理,通过GPRS模块把水位数据及工况传回监控中心实时监控。

供工程技术人员实时掌握水位动态,为决策提供依据。

二、设计原则1) 适用性:由于客户现场要求特殊,要求考虑距离监控中心较远(70~80公里),尽量选取一种技术成熟、可靠性高的传输方案。

2) 实用性:功能强大、用户界面友好、报表、趋势图等功能齐全,日常维护简单方便。

在保证满足应用的同时,又要体现出GPRS网络系统的先进性,充分考虑网络应用的现状和未来发展趋势。

3) 灵活性和扩展性:根据未来应用的需求和变化,应具备充分的接入能力和可扩展性,我们采用一种标准化接口,如以后系统改造增加I/O接口组态方便容易,设点成本很低,包括以后带宽的扩展以及监控点移位的可扩展性,最大程度地减少对网络架构和现有设备的调整。

4) 兼容性和经济性:对于设备就绪以后,一定要考虑以后的扩展需要,并且能够最大限度地保证以后对现有资源的可用性和连续性,最大限度地降低网络系统的总体投资。

三、系统组成系统只要有监控中心、通信网络、终端设备、测量设备、供电系统等组成。

1.监控中心:主要硬件:服务器、客户端和GPRS数据传输模块。

主要软件:操作系统软件、数据库软件、水位监测系统软件、防火墙软件。

2.通信网络:中国移动公司GPRS网络。

3.终端设备:微功耗测控终端,(市电供电、太阳能供电、蓄电池供电可选)4.测量设备:水位计或水位变送器(如雷达)四、系统功能1. 远程动态监测功能。

信息中心随时通过软件远程召测液位高度。

能把检测参数在相应画面和报表中显示出来,并根据需要对液位自动生成分析图表和报表,并分类进行存储,接受各种形式的查询。

水位监测站

水位监测站

水位监测站是什么?有什么用处?
水位监测站是一种重要的水文监测设施,主要用于对河流、湖泊、水库等水体的水位进行实时、连续的监测,为防洪、抗旱、水资源管理等工作提供科学依据。

水位监测站通过传感器实时监测水位变化,这些传感器将收集到的水位数据通过智能网关进行收集、存储和处理,然后通过无线传输方式将数据传输至环境监控云平台进行处理和分析。

系统能够根据水位变化情况,为防汛抗洪、水资源调度等提供决策支持。

水位监测站的功能
实时监测:水位监测站通过安装在水域周边的传感器实时监测水位变化,确保数据的及时性和准确性。

高精度测量:采用先进的测量技术,确保测量结果的准确性和可靠性,受风、温度、雾霾、泥沙、漂浮物等外界因素的干扰较小。

全自动监测:具备全自动监测功能,无需人工值守,能够24小时不间断地监测水位变化,并自动记录数据。

水位监测站的应用领域
防洪抗旱:通过实时监测水位变化,为防洪抗旱工作提供预警信息,减少灾害损失。

水资源管理:为水资源分配、调度和保护提供科学依据,促进水资源的可持续利用。

水环境保护:监测水体污染情况,为水环境保护和治理提供支持。

其他领域:如农业灌溉、水电站发电、工业用水等领域,也需要水位监测站提供数据支持。

水库液位自动测控系统

水库液位自动测控系统

水库液位自动测控系统摘要:水位是衡量水库安全、水利调度、蓄水、泄洪的其中一个重要参数。

水位的自动化控制为水库现代化建设提供了有利的基础条件,在工农业生产的许多领域都需要对水位进行监控。

随着我国经济的发展,水文监测内容不断增加,于是便对观测方法以及水文监测技术的研发和应用提出了更高的要求。

本文针对水库水位测控系统在社会建设和人民生活中的重要作用,利用STC89C51单片机作为主控芯片模拟设计并制作了一套水库液位自动测控系统。

该系统包含对水库水位的实时监测、实现自动警报并指示工作状态、并通过液晶屏同步显示状态、全智能自动控制水库水位等功能,满足水库基本需求。

本文提出了一个较为简便的水库液位自动测控方案,该设计方案成本较低,控制相对简单,实用性更好,利用STC89C51单片机的部分内部资源和其控制特性,着重介绍了单片机的外围电路设计和软件的联合应用。

关键词:水库液位;自动测控;水位传感器;电磁阀;单片机中图分类号:TP273The Reservoir Volume Automatic Measurement and Control SystemAbstract:Reservoir capacity is one of the most important parameters in reservoir safety and water conservancy scheduling.Automatic control of the water volume provides favorable basic condition to modernization construction,in many areas of agricultural and industrial production, it is essential to monitor the water level.With the developing of our nation's economy, hydrology monitoring content gains more and more,as a result,raising higher requirements to the development and application of the observation methods.The system uses STC89C51 series micro-controller as the main control chip,designed and produced a set of reservoir level automatic measurement and control system.This system contains real-time monitoring of the reservoir water level, automatically instructing working status and the alarm,displaying the condition of the reservoir capacity through LCD screen.The article puts forward a simple and convenient scheme,this scheme needs lower cost,it is easier to control and more practical.The article mainly introduces the combined application between the SCM peripheral circuit and software design.Keywords:Reservoir V olume;Automatic Measurement and Control;Electromagnetic Valves;Water V olume Sensor;Single-chip MicrocomputerClassification:TP273目录摘要 (I)目录 (III)1. 绪论 (4)1.1. 研究背景 (4)1.2. 研究目的与意义 (4)1.3. 单片机的研究背景 (5)1.4. 系统研究现状 (5)1.5. 课题研究内容 (6)2. 水位自动测控系统原理 (8)2.1. 水位传感器 (8)2.1.1. 工作原理 (8)2.2. 控制原理 (9)2.3. 系统功能及特点 (10)3. 系统的硬件电路设计 (11)3.1. 方案确定 (11)3.2. 单片机选择 (11)3.3. 系统整体框架 (12)3.4. 硬件电路各模块分析 (12)4. 软件设计 (19)4.1. 主程序流程图 (19)4.2. 中断服务子程序 (20)5. 结论 (21)参考文献 (22)作者简介.........................................................................................错误!未定义书签。

河道水位监测系统方案、水库水位监测系统方案

河道水位监测系统方案、水库水位监测系统方案

河道⽔位监测系统⽅案、⽔库⽔位监测系统⽅案河道⽔库⽔位监测系统河道⽔库监测终端对河道或⽔库的⽔、⾬情进⾏全天候在线监测;监测中⼼应⽤软件对相关数据进⾏快速的分析和处理,并⽆缝对接⼭洪灾害预警信息发布平台。

河道、⽔库的⽔位、⾬量监测系统对该地的防洪减灾⼯作意义重⼤,并起到了很好的⽰范作⽤。

⽬前,该系统已在全国范围内得到了全⾯的推⼴和应⽤。

系统概述河道⽔库⽔位监测系统是实时掌握河道⽔情变化,科学预警洪涝灾害、提升防汛指挥能⼒、降低⾬洪灾害损失的重要⼿段。

系统组成系统功能◆实时监测河道⽔位,可扩展⾬量、⽔质、流速监测。

◆⽀持远程拍照或视频实时监控(视通信⽅式)。

◆⽔位越限、传感器故障、监测终端电池电压低时,⽴即报警。

◆⾃动⽣成⽔位过程曲线、数据统计报表。

◆可与排涝泵站实现联动,根据河道⽔位⾃动控制排涝泵组的启、停。

◆⽀持通过OPC、数据库等形式,对接其它综合监控应⽤平台。

系统特点兼容性强兼容超声波、雷达、浮⼦、激光、⽓泡、投⼊式等各类⽔位计。

供电形式灵活根据现场情况,可灵活选⽤市电、太阳能、电池等⽅式为设备供电。

通信⽅式多样⽀持GPRS、CDMA、NB-IOT、短消息、北⽃卫星、3G/4G、WIFI、ADSL/光纤等多种通信⽅式。

河道⽔位测量⽰意图⽔位基值是指⽔⽂监测系统中⽤于⽔位监测的假定基⾯,它的取值是低于历史最低⽔位或河床最低点的⾼程值。

对于⽔⽂测站,该值可采⽤测站基⾯。

此图中⽤a表⽰⽔位基值。

相对⽔位是指⽔位真值与⽔位基值的差值。

⽔位修正值是指相对⽔位与传感器采集⽔位之间的差值。

关于计算公式:1、⽔位修正值与⽔位真值之间的关系:⽔位修正值=⽔位真值-⽔位基值-传感器采集⽔位值;2、⽔位真值即为⽔位标⾼,传感器采集⽔位值⼀般为位⾼如图x,则⽔位标⾼=位⾼+基值+修正值;主要设备组成1、监测现场(单个测点)2、监测中⼼应⽤案例1--湖南某市城市防汛河道⽔位监测项⽬为保障防洪安全、加强河道管理,湖南某市实施了防汛指挥调度系统⼯程建设,⽽河道⽔位监测是该⼯程的重中之重。

水库水雨情监测系统 25页PPT文档

水库水雨情监测系统 25页PPT文档
水库水雨情监测系统
唐山平升电子技术开发有限公司
data86
项目背景
水库的安全关系到水库下游人民群众生命财 产安全,关系到当地经济社会稳定和发展。建立 水库水雨情自动监测系统,实现信息采集的时效 性、建立统一的数据标准体系、建立动态监管体 系,规范业务管理、建立数据共享和交换机制, 提高信息利用率,大幅提高应急管理水平。
“DATA86水库雨水情监测系 统”包括现场水位、雨量信息、现 场图片采集设备以及监控中心信息 接收及显示、应用系统的建设。采 集水位、降雨量信息、现场图片的 实时信息数据,远程传输到监控中 心,通过软件进行接收、显示以及 数据的存储、分析、处理与预警。
系统概述
系统拓扑图
监控中心
值班员 服务器
办公室
系统构成及功能
可使用浏览器(B/S结构)、客户端软件(C/S结 构登录通过网络(因特网、局域网)访问系统。








水库水雨情自动监测系统







提供多种组网支撑能力,方便灵活选择组网方式。
主界面以测点分布地图为背景,直观显示各测点 位置地理位置情况、测点状态,并以各种不同颜 色表示警戒状态。

电视
DLP拼接屏系统
二、水库水雨情自动监测系统软件
系统构成及功能
系统构成及功能
序号
功能模块
水库水雨情自动监测系统软件功能列表
子功能模块
功能说明
1
系统信息管理
1.用户管理模块 2.权限管理模块
1)系统具备授权管理、秘密保护功能,授予不同的操作员不同的级别与操作 管理权限。各部门、各级别管理人员可以通过网络访问管理系统进行相关信 息查询、管理。 2)系统管理人员可通过此模块对系统用户信息、权限进行管理。

水库监控、水库监控系统方案

水库监控、水库监控系统方案

水库监控、水库监控系统方案水库监控系统方案一、背景与目标水库是重要的水利工程,为了保证水库的安全运行,需要建立一个可靠的监控系统。

本方案旨在设计一个功能完善、稳定可靠的水库监控系统,以实时监测水库的各项指标,并及时响应异常情况,保障水库的安全运行。

二、系统架构1·总体架构1·1 系统组成系统由以下几个主要模块组成:●监测模块:负责获取水库各项指标的实时数据,如水位、流量、压力等。

●数据处理模块:负责对监测模块采集到的数据进行处理与分析,监控报告,并进行异常检测与预警。

●控制模块:负责根据监测结果控制水闸、泵站等设备的开关状态,以保障水库的安全运行。

●远程通信模块:负责与水库管理人员进行远程通信,实现远程监控与控制的功能。

1·2 系统流程1) 监测模块实时采集水库数据。

2) 数据处理模块对采集到的数据进行处理与分析。

3) 处理模块监控报告,如果发现异常情况,预警信息。

4) 控制模块根据监控报告与预警信息,控制相应设备的开关状态。

5) 远程通信模块与水库管理人员进行远程通信。

2·监测模块设计2·1 水位监测●使用水位传感器进行实时监测。

●采集频率为每分钟一次。

●数据传输方式为无线传输。

2·2 流量监测●使用流量计进行实时监测。

●采集频率为每分钟一次。

●数据传输方式为有线传输。

2·3 压力监测●使用压力传感器进行实时监测。

●采集频率为每分钟一次。

●数据传输方式为有线传输。

3·数据处理模块设计3·1 数据存储与查询●使用数据库进行数据存储与查询。

●数据库选择根据实际需要进行选择。

3·2 数据处理与分析●对采集到的数据进行实时处理与分析。

●根据历史数据与相关模型,进行异常检测与预警。

4·控制模块设计4·1 控制设备●根据实际需要,选择相应的水闸、泵站等设备进行控制。

4·2 控制策略●根据监测报告与预警信息,自动控制相应设备的开关状态。

XX水库水情水雨情监测视频监控系统实施方案

XX水库水情水雨情监测视频监控系统实施方案

XX水库水情水雨情监测视频监控系统实施方案一、项目背景XX水库是一个重要的水资源储备和调节工程,为了保障水库的安全运行和及时预警险情,需要建立一个水情水雨情监测视频监控系统。

该系统将通过摄像头实时监测水库的水情水雨情,及时预警水库的水位变化和降雨情况,为水库管理人员提供准确的信息和决策支持。

二、项目目标1.实现对水库水情水雨情的实时监测和预警;2.提供水库水位变化和降雨情况的历史记录,为分析和研判提供依据;3.提供远程监控和管控水库的能力,提高水库管理的效率和安全性。

三、系统架构1.摄像头摆放:在水库重要位置安装高清摄像头,确保覆盖水库的全面性。

2.视频采集设备:使用高性能视频采集设备将摄像头采集到的视频信号进行数字化并传输至服务器。

3.服务器:安装视频监控软件和存储系统,负责接收、存储和处理视频数据。

4.远程监控终端:配置供水库管理人员使用的远程监控终端,通过互联网连接到服务器,实时查看水情水雨情。

四、功能模块1.视频监控模块:实时监控水库水位和降雨情况,将摄像头采集到的视频信号传输到服务器并在远程监控终端上显示。

2.数据记录模块:定时记录水库水位和降雨情况的历史数据,方便后续分析和研判。

3.预警模块:设置水位和降雨预警阈值,一旦达到或超过阈值即发送预警信息给水库管理人员。

4.远程监控模块:通过远程监控终端,水库管理人员可以随时随地查看水情水雨情、查询历史记录和接收预警信息。

五、实施步骤1.系统需求分析:与水库管理人员充分沟通,了解系统需求和功能要求,制定详细的技术方案和设计文档。

2.系统设计与开发:按照需求分析的结果,进行系统设计和开发。

包括摄像头的布置、视频采集设备的选购安装、服务器的搭建和配置、远程监控终端的配置等。

3.系统测试与调试:完成系统的整体安装和配置后,进行系统测试和调试,保证系统的稳定性和准确性。

4.系统上线运行:在经过测试和调试验证后,将系统投入正式运行,对水库进行实时监控和数据记录。

水位水量监测系统技术要求

水位水量监测系统技术要求

水位水量监测系统技术要求水位、水量监测系统是一种用于实时监测并记录水位和水量的设备。

它广泛应用于水利工程、水库、水文学研究和水资源管理领域。

在设计和开发水位、水量监测系统时,需要满足一些关键的技术要求,以确保系统可靠、准确地进行水位、水量测量并提供相关的数据。

首先,水位、水量监测系统应具有高精度和稳定性。

系统应能够准确测量水位并及时更新水位数据。

因为水位的变化可能非常快速,尤其是在山区、洪水时,系统必须能够在短时间内捕捉到水位的变化并进行准确的测量。

同时,系统应该能够稳定地工作,即使在恶劣的环境条件下也不会受到影响。

其次,水位、水量监测系统应具备可靠的数据传输功能。

系统应能够实时传输水位数据到中心服务器或数据中心,以供监测和分析。

传输通道可以使用有线或无线连接,但必须确保数据传输的稳定性和安全性。

第三,系统应该具备自动化和自动报警功能。

系统应能够根据用户设定的阈值进行自动报警,提醒用户及时采取行动。

报警功能可以通过短信、邮件或其他适合的通信方式实现。

第四,系统应具备可扩展性和兼容性。

随着科技的不断发展,新的监测技术和设备可能会出现,系统应具有良好的扩展性,以及与其他设备和系统的兼容性。

第五,系统应具备能耗低和可靠的电源供应。

由于水位、水量监测系统可能需要长时间连续工作,并部署在偏远的地区,系统的电源供应必须可靠且能耗低,以确保系统的稳定运行。

第六,系统应具备友好的用户界面和易于使用的操作方式。

水位、水量监测系统通常要由非专业人士操作,因此系统应具备简单易懂的用户界面和操作方式,以便用户轻松地掌握系统的使用。

最后,系统应具备数据存储和分析的功能。

水位、水量监测系统应能够长时间存储数据,并提供数据查询和分析功能,以方便用户对水位、水量变化的趋势和规律进行研究和分析。

综上所述,水位、水量监测系统要求具备高精度和稳定性、可靠的数据传输功能、自动化和自动报警功能、可扩展性和兼容性、能耗低和可靠的电源供应、友好的用户界面和易于使用的操作方式,以及数据存储和分析的功能。

XX水库水质水雨情监测视频监控系统实施方案

XX水库水质水雨情监测视频监控系统实施方案

XX水库水质水雨情监测视频监控系统实施方案1. 项目背景XX水库作为重要的水资源储存和调配设施,对于保障当地供水和防洪具有重要意义。

为了及时了解水库水质、水位和雨情等关键信息,需要建立一套水质水雨情监测视频监控系统。

2. 系统目标本系统的目标是通过监控视频和传感器数据,实时监测和分析XX水库的水质、水位和降雨情况,提供准确的监测数据和预警信息,以便采取相应的措施。

3. 系统组成该系统由以下主要组成部分构成:3.1 视频监控系统- 安装摄像头,覆盖XX水库的关键区域,包括进水口、出水口和水库周边等;- 使用高清摄像头,以确保监测画面清晰可见;- 配置视频信号传输设备,将监测画面传输到中央监控室。

3.2 传感器系统- 安装水质传感器,监测水库的PH值、浊度和温度等关键水质参数;- 安装水位传感器,监测水库的水位变化;- 安装雨量传感器,监测水库周边的降雨情况。

3.3 数据处理与存储- 将传感器采集到的数据传输到中央监控室;- 使用数据处理软件对监测数据进行实时处理和分析;- 存储处理后的数据,以备后续查询和分析。

3.4 预警系统- 基于监测数据和预设的阈值,设置预警规则;- 当监测数据超过预警规则设定的阈值时,触发预警;- 启动声光报警装置,通知相关人员采取应急措施。

4. 系统实施步骤4.1 硬件设备采购与安装- 根据系统需求,采购合适的摄像头、传感器和相关设备;- 安排专业人员进行硬件设备的安装和配置。

4.2 软件系统开发与配置- 根据系统需求,开发数据处理和预警系统的软件;- 配置软件系统,确保数据传输和存储的稳定性和可靠性。

4.3 系统联调与测试- 对系统进行联合调试,验证各部分之间的协调性;- 进行系统测试,确保系统的功能和性能满足需求。

4.4 系统运维和维护- 为系统配置定期维护计划,确保系统的稳定运行;- 建立故障排除和应急响应机制,及时处理系统故障和异常情况。

5. 预期效果通过XX水库水质水雨情监测视频监控系统的实施,预期实现以下效果:- 及时准确地监测和分析水质、水位和降雨等关键信息;- 提供实时的监测数据和预警信息,帮助做出及时决策;- 提高水库的运行效率和水资源的利用率;- 提升水库管理的智能化水平。

水资源监测预警系统

水资源监测预警系统

水资源监测预警系统水,是生命之源,对于人类的生存和发展至关重要。

然而,随着人口的增长、经济的发展以及环境的变化,水资源面临着越来越多的挑战和威胁。

为了更好地保护和管理水资源,水资源监测预警系统应运而生。

水资源监测预警系统是一套综合性的技术体系,旨在实时监测水资源的状态和变化,及时发现潜在的问题和风险,并发出预警信号,以便采取相应的措施进行应对。

它就像是水资源的“健康卫士”,时刻关注着水资源的“身体状况”。

这套系统通常由多个部分组成。

首先是数据采集部分,包括各种传感器和监测设备,如水位传感器、流量传感器、水质监测仪等。

这些设备分布在河流、湖泊、水库、地下水等水资源的关键位置,能够实时获取有关水位、流量、水质等方面的数据。

然后是数据传输部分,负责将采集到的数据快速、准确地传输到数据处理中心。

这可以通过有线网络、无线网络或者卫星通信等方式实现,确保数据的及时性和完整性。

数据处理中心是整个系统的“大脑”,它接收并处理来自各地的监测数据。

通过运用先进的数据分析算法和模型,对数据进行分析和评估,判断水资源的状况是否正常,是否存在异常变化或潜在的风险。

在预警机制方面,系统会根据预设的阈值和规则,当监测数据超过正常范围或者出现异常趋势时,自动发出预警信号。

预警信号可以通过多种方式传达,比如短信、电子邮件、手机应用程序等,确保相关人员能够及时收到并采取行动。

水资源监测预警系统的应用领域非常广泛。

在防洪减灾方面,它可以实时监测水位和流量的变化,提前预警洪水的发生,为防洪决策提供重要依据,帮助减少洪水造成的损失。

在水资源管理中,系统能够帮助掌握水资源的分布和变化情况,合理规划水资源的开发利用,避免过度开采和浪费。

对于水质监测,它可以及时发现水污染事件,追溯污染源,采取措施防止污染扩散,保障居民的用水安全。

在农业灌溉方面,系统可以根据土壤湿度和作物需水情况,精准控制灌溉水量,提高水资源的利用效率,促进农业的可持续发展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

雷达水库水位监测GPRS远传系统
一、概述
我公司研发的“水位远程监控系统”,已广泛的应用于大坝、河流河道、水库、水力发电厂、环境水文、地下水水位、水池水位监测等。

该系统能够实时在线监测水库、河流的液位高度、雨量等参数。

系统采用集散式控制结构,通过高精度传感器及高敏感器件遥测水库水位及雨量信息。

经过计算机分析处理,通过GPRS模块把水位数据及工况传回监控中心实时监控。

供工程技术人员实时掌握水位动态,为决策提供依据。

二、设计原则
1) 适用性:由于客户现场要求特殊,要求考虑距离监控中心较远(70~80公里),尽量选取一种技术成熟、可靠性高的传输方案。

2) 实用性:功能强大、用户界面友好、报表、趋势图等功能齐全,日常维护简单方便。

在保证满足应用的同时,又要体现出GPRS网络系统的先进性,充分考虑网络应用的现状和未来发展趋势。

3) 灵活性和扩展性:根据未来应用的需求和变化,应具备充分的接入能力和可扩展性,我们采用一种标准化接口,如以后系统改造增加I/O接口组态方便容易,设点成本很低,包括以后带宽的扩展以及监控点移位的可扩展性,最大程度地减少对网络架构和现有设备的调整。

4) 兼容性和经济性:对于设备就绪以后,一定要考虑以后的扩展需要,并且能够最大限度地保证以后对现有资源的可用性和连续性,最大限度地降低网络系统的总体投资。

三、系统组成
系统只要有监控中心、通信网络、终端设备、测量设备、供电系统等组成。

1.监控中心:
主要硬件:服务器、客户端和GPRS数据传输模块。

主要软件:操作系统软件、数据库软件、水位监测系统软件、防火墙软件。

2.通信网络:中国移动公司GPRS网络。

3.终端设备:微功耗测控终端,(市电供电、太阳能供电、蓄电池供电可选)
4.测量设备:水位计或水位变送器(如雷达)
四、系统功能
1. 远程动态监测功能。

信息中心随时通过软件远程召测液位高度。

能把检测参数在相应画面和报表中显示出来,并根据需要对液位自动生成分析图表和报表,并分类进行存储,接受各种形式的查询。

2. 报警功能和事件。

一般汛期GPRS半小时采集一次液位数据,枯水期2小时采集一次液位数据,雨量期实现24小时全天候数据采集。

提供多种报警检查方式,支持传统声光报警、语音文件报警、支持操作人员报警机制。

当超过预警水位时计算机的屏幕上将有显示和蜂鸣器响起。

4. 大型数据库功能。

所有数据信息都会自动保存在中心服务器的大型数据库中,便于历史数据检索和数据分析。

5. 分析曲线。

根据数据库绘制实时曲线图和历史趋势曲线图,只需简单输入点名和选择相应参数。

6. 历史报表。

能根据需要按不同的时间周期如日、周、年、月等自动生成各种报表(如日报表;月报表等)。

对数据存储的时间范围间隔起始时间等可任意指定,也可根据时间来查询。

列表分析以表格的方式给出上述数据。

五、GPRS系统优势
1、安装简单方便。

GPRS用户可随意分布和移动自己的网络点,无须担心线路维护或有线在移机时导致的通讯中断。

建设新的点无需进行拉线,埋线等工作。

2、设备投资价格低。

3、通信资费便宜。

目前移动公司GPRS 资费包月费用是每月5元包30MB流量。

在GPRS网中,用户只需与网络建立一次连接,就可长时间的保持这种连接,并
只在传输数据时才占用信道并被计费,保持时不占用信道不计费。

这样,营业点即不用频繁建立连接,也不必支付传输间隙时的费用。

4、链路稳定可靠,永不掉线。

5、GPRS网络接入速度快,提供了与现有数据网的无缝连接。

6、覆盖较好,相比较很多无线数据网络(如电台),其网络覆盖是最好的。

7、接入时间短,分组交换接入时间缩短为少于1秒,能提供快速即时的连接。

8、支持IP协议和X.25协议以及VPN组网。

六、雷达液位计的工作原理和特点
雷达液位计是液位仪表的一种,主要用于测量液位或物位。

它的测量范围广泛,液体和固体位置监控都可使用,凭借其自身独特的优点,在工业生产领域有着广泛的应用。

雷达液位计是根据雷达的反射原理来进行设计的,雷达液位计在工作时会由探头部分发射出电磁波,电磁波到达液面后被反射回液位计探头,通过对雷达折返时间的计算,就可以得出液位计探头到液面之间的距离,从而获得液位测量数值。

雷达液位计可适应较强的复杂环境。

另外,雷达液位计的测量精度很高,能够帮助企业实现对液位的精确控制。

雷达液位计能够远传信号,实现系统联网监控。

雷达液位计的工作温度范围宽,能到零下40℃以下,零上80℃以上。

雷达液位计工作时应避开强电流、强电磁、高电压的干扰,且雷达液位计不适用于强烈振动工作环境。

雷达液位计在安装时应考虑其在盲区的可能性,当液位上升或下降到盲区后,雷达液位计就无法测量并获得液位数据,这一点应当在雷达液位计安装时必须予以考虑,保证雷达液位计至少高于液位50公分。

雷达液位计不能测量有
气泡及悬浮物的液位,在液面有较大的波动时对测量不利,使测量带来误差。

七、现场要求
1、水库就地显示单元处需提供AC220V或直流24V电源或者太阳能电源。

2、确保大坝上有手机通信信号。

3、每个水位测量发送端与接收端(主站)须使用移动SIM卡。

4、主控室需配置一台用于实实监测的计算机。

八、设备配置清单
系统设备清单如下。

相关文档
最新文档
