《TCPIP协议》PPT课件
合集下载
《TCPIP协议》课件
数字签名应用
数字签名可以应用于数据的完整性验证和身份认证过程，如数字证书用于验证网站的身份 ，数字签名用于验证软件和文件的来源和完整性等。
06
TCP/IP协议的发展趋势
IPv6的发展与推广
IPv6是下一代互联网协议，具有更大的地址空间和更高的安全性，能够解决IPv4 地址耗尽的问题。IPv6的推广和应用已经成为全球互联网发展的重要趋势。
发给收件人的邮件服务器，收件人通过邮件客户端应用程序下载和阅读邮件。
文件传输协议（FTP）
总结词
文件传输协议是TCP/IP协议中用于文 件传输的标准协议，它使用FTP命令 来传输文件。
详细描述
FTP允许用户在本地计算机和远程服 务器之间上传、下载和管理文件。 FTP服务器通常需要用户名和密码进 行身份验证，以确保文件的安全性。
IP数据报的路由选择
路由选择的概念
路由选择的原则
路由选择是指数据报在网络中的传输 路径选择，由路由器根据路由表进行 决策。
路由选择的原则包括最短路径、最少 跳数、最低成本等，路由器根据这些 原则选择最佳路径进行数据报的转发 。
路由表的构建
路由表是路由器中存储的路径信息表 ，根据路由协议（如RIP、OSPF等） 动态构建。路由器根据路由表选择最 佳路径转发数据报。
网络安全技术的进一步发展
随着互联网的普及和发展，网络安全问题越来越突出。网 络安全技术的进一步发展已经成为互联网技术的重要方向 之一。
网络安全技术的发展包括防火墙、入侵检测、加密技术等 。这些技术的发展和应用可以有效提高网络的安全性和可 靠性，保护用户的信息安全和隐私。
THANKS
TCP的流量控制与拥塞控制
TCP流量控制
流量控制是为了防止发送方把接收方的接收能力浪费掉而设置的机制。TCP使用滑动窗口机制进行流量控制。当 接收窗口为0时，发送方停止发送数据；当接收窗口大于0时，发送方继续发送数据。
数字签名可以应用于数据的完整性验证和身份认证过程，如数字证书用于验证网站的身份 ，数字签名用于验证软件和文件的来源和完整性等。
06
TCP/IP协议的发展趋势
IPv6的发展与推广
IPv6是下一代互联网协议，具有更大的地址空间和更高的安全性，能够解决IPv4 地址耗尽的问题。IPv6的推广和应用已经成为全球互联网发展的重要趋势。
发给收件人的邮件服务器，收件人通过邮件客户端应用程序下载和阅读邮件。
文件传输协议（FTP）
总结词
文件传输协议是TCP/IP协议中用于文 件传输的标准协议，它使用FTP命令 来传输文件。
详细描述
FTP允许用户在本地计算机和远程服 务器之间上传、下载和管理文件。 FTP服务器通常需要用户名和密码进 行身份验证，以确保文件的安全性。
IP数据报的路由选择
路由选择的概念
路由选择的原则
路由选择是指数据报在网络中的传输 路径选择，由路由器根据路由表进行 决策。
路由选择的原则包括最短路径、最少 跳数、最低成本等，路由器根据这些 原则选择最佳路径进行数据报的转发 。
路由表的构建
路由表是路由器中存储的路径信息表 ，根据路由协议（如RIP、OSPF等） 动态构建。路由器根据路由表选择最 佳路径转发数据报。
网络安全技术的进一步发展
随着互联网的普及和发展，网络安全问题越来越突出。网 络安全技术的进一步发展已经成为互联网技术的重要方向 之一。
网络安全技术的发展包括防火墙、入侵检测、加密技术等 。这些技术的发展和应用可以有效提高网络的安全性和可 靠性，保护用户的信息安全和隐私。
THANKS
TCP的流量控制与拥塞控制
TCP流量控制
流量控制是为了防止发送方把接收方的接收能力浪费掉而设置的机制。TCP使用滑动窗口机制进行流量控制。当 接收窗口为0时，发送方停止发送数据；当接收窗口大于0时，发送方继续发送数据。
《TCPIP协议详解》课件
04
05
链路层负责处理网络接口和 硬件细节，如以太网协议。
02
网络接口层
物理层
物理层功能
物理层负责传输原始比特流，实现比特流的 传输与接收。
物理层设备
物理层设备包括各种传输媒介，如双绞线、 同轴电缆、光纤等。
物理层协议
物理层协议定义了比特流传输的电气特性、 机械特性、功能特性等。
物理层与数据链路层的关系
层次，每个层次都有明确的任务和功能。
TCP/IP协议的层次结构
应用层负责处理特定的应用 程序细节，如HTTP、FTP等
协议。
TCP/IP协议分为四个层次： 应用层、传输层、网络层和
链路层。
01
02
03
传输层负责提供端到端的数 据传输服务，如TCP和UDP
协议。
网络层负责数据包的路由和 寻址，如IP协议。
《TCPIP协议详 解》PPT课件
目录
• TCP/IP协议概述 • 网络接口层 • 网际层 • 传输层 • 应用层 • TCP/IP协议的应用与发展
01
TCP/IP协议概述
TCP/IP协议的起源
TCP/IP协议起源于上世纪70年 代，最初是为了满足
ARPANET网络的需求而开发 的。
随着互联网的不断发展， TCP/IP协议逐渐成为全球范 围内广泛使用的通信协议标
POP协议用于从邮件服务器接收电子 邮件，允许用户下载邮件到本地计算 机上。
POP命令
POP协议定义了一组命令，用于在邮 件客户端和服务器之间进行通信和控 制邮件下载和管理。
06
TCP/IP协议的应用与发 展
TCP/IP协议的应用场景
互联网通信
TCP/IP协议是互联网的基础， 用于实现全球范围内的数据传
《TCPIP协议》PPT课件
源主机 网络1
R1
网络4
R3
网络2
R2
网络3
目标主机
a
IP数据报 帧头1 IP数据报
IP数据报 帧头2 IP数据报
IP数据报 帧头3 IP数据报
IP数据报
4
无连接数据报传递服务(续)
IP只要求物理网络提供最基本的功能：传输包。 IP数据报的传递是互相独立的； (OSI 模型中X.25
是有连接的，后来才增加无连接服务。) 收到数据报时不发确认；对IP数据报的损坏、丢 失、错序、重复 听之任之。
a
7
IP数据报格式(续)
标识(16位)：数据报编号，当路由器将本数据报 分段时，此标识拷贝到每个段的IP报头。在分段 重组时它用来确定该分段属于哪个数据报。
DF(Don’t Fragment)(1位)：DF=1禁止本报分段。 MF(More Fragment)(1位)：MF=1表示后面还有
本报的分段， MF=0表示是最后一个分段。 分段位移：分段位移×8指出本分段在原数据报中
外部路由协议或外部网关协议EGP —不同自治系 统的路由器交换路由信息的协议：BGP(Border
第五章 TCP/IP协议
a
1
互联网的基本概念 —IP层在TCP/IP协议栈中的位置
应用层协议
传输层协议
ARP
IP
ICMP
网卡驱动程序
a
2
IPv4 和 IP 数据报
无连接数据报传递服务 IP 数据报格式 IP 数据报的分段和重组 IP 数据报的路由和转发 IP 数据报差错报告
a
3
无连接数据报传递服务
协议号(8位)：指明上一层协议，6表示上层是 TCP，17表示上层是UDP。
计算机网络-TCPIP协议族精品PPT课件
I/G U/L
46bits
郑州大学 信息工程学院
• 一台主机根据帧的目的地址来判断是否应 该接收该帧。当一主机（确切地说，应该 是网卡）接收到一个帧，首先将帧的目的 地址与自己的物理地址进行比较。若该帧 的目的地址与自己的物理地址相同，或者 帧的目的地址为局域网的广播地址或多播 MAC地址时，则接收该帧，并将帧的数据 部分上传到IP协议或其它协议。否则，丢 弃该帧。
郑州大学 信息工程学院
• 物理地址有三种类型：单播地址、多播地址和 广播地址。单播地址用于标识唯一一个以太网
节点，多播地址表示多个节点，广播地址表示
连接在该以太网上的所有节点。
• 若物理地址的第一字节的最低位称为I/G （Individual/Group）位，当I/G位为0时， 表示是一个单播地址。当I/G位为1时，表示 是一个多播地址。若48位地址全为1，表示是 广播地址。
• 若物理网络是一个局域网（例如以太网），则 要在网络接口层上运行以太网协议。
• 当使用点到点线路时（例如，通过Modem和电 话线接入因特网），则在网络接口层运行SLIP 和PPP协议。
郑州大学 信息工程学院
2.1.1 以太网协议
以太网是1973年由美国施乐（Xerox） 公司开发的，当时的数据传输速率是 10Mbps，而目前的以太网能够达到更高的 速率，例如快速以太网（100Mbps）、千兆 以太网（1000Mbps）等等。 • 本节概述一下以太网的媒体访问控制机制， 以及以太网的帧格式。
如，以太网，点到点线路等等。这也体现了 TCP/IP协议与网络的物理特性无关的灵活性。
郑州大学 信息工程学院
• 在发送节点，网络接口层将上层的数据封装成 帧后发送到网络上。
• 数据帧到达接收节点时，接收节点的网络接口 层对数据帧拆封，根据帧中的物理地址决定是 将帧中的数据上传到网际层，还是丢弃该帧。
TCP-IP协议PPT课件
⒊Ping同网段计算机的IP：Ping一台同网段计算机的IP，不 通则表明网络线路出现故障；若网络中还包含有路由器，则 应先Ping路由器在本网段端口的IP，不通则此段线路有问题； 通则再PING路由器在目标计算机所在网段的端口IP，不通则 是路由出现故障；通则再PING目的机IP地址。
24
使用PING判断TCP/IP故障
1
TCP/IP的体系结构
应用层协议 TELNET, SMTP ,FTP ,HTTP
TCP
UDP
IP 各种网络接口NDIS
2
接口层
接口层的主要功能是从网卡中接收和发送数据. 对应于网络的基本硬件，这也是Internet物理构成， 即我们可以看得见的硬件设备，如PC机、互连网服务 器、网络设备等，必须对这些硬件设备的电气特性作 一个规范，使这些设备都能够互相连接并兼容使用.
8
传输层
传输层（又称主机到主机传输层）为应用层提供会话 和数据报通信服务。传输层的核心协议是 TCP 和 UDP。
TCP 提供一对一的、面向连接的可靠通信服务。TCP 建立连接，对发送的数据包进行排序和确认，并恢复在传 输过程中丢失的数据包。基于TCP的协议：Telnet, Ftp, Smtp
9
UDP 用户数据报协议 --非面向连接的协议 --不能保证数据传输正确性 --无需建立连接，减少通讯开销 基于UDP的协议：DNS, RIj host-list] [-w timeout] target_name
其中的
参数说明如下：
-d 不解析主机名；
-h maximum_hops 指定搜索到目的地址的最大轮数；
-j host-list 沿着主机列表释放源路由； -w timeout 指定
24
使用PING判断TCP/IP故障
1
TCP/IP的体系结构
应用层协议 TELNET, SMTP ,FTP ,HTTP
TCP
UDP
IP 各种网络接口NDIS
2
接口层
接口层的主要功能是从网卡中接收和发送数据. 对应于网络的基本硬件，这也是Internet物理构成， 即我们可以看得见的硬件设备，如PC机、互连网服务 器、网络设备等，必须对这些硬件设备的电气特性作 一个规范，使这些设备都能够互相连接并兼容使用.
8
传输层
传输层（又称主机到主机传输层）为应用层提供会话 和数据报通信服务。传输层的核心协议是 TCP 和 UDP。
TCP 提供一对一的、面向连接的可靠通信服务。TCP 建立连接，对发送的数据包进行排序和确认，并恢复在传 输过程中丢失的数据包。基于TCP的协议：Telnet, Ftp, Smtp
9
UDP 用户数据报协议 --非面向连接的协议 --不能保证数据传输正确性 --无需建立连接，减少通讯开销 基于UDP的协议：DNS, RIj host-list] [-w timeout] target_name
其中的
参数说明如下：
-d 不解析主机名；
-h maximum_hops 指定搜索到目的地址的最大轮数；
-j host-list 沿着主机列表释放源路由； -w timeout 指定

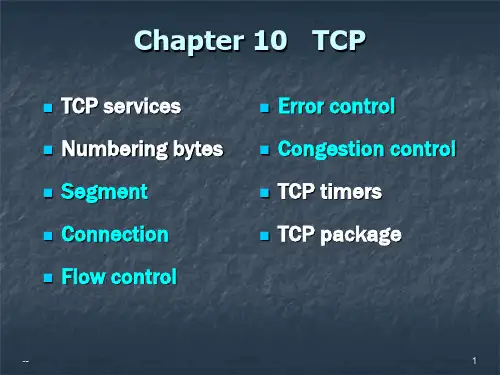

TCP IP协议PPT课件-第10章 TCP协议
--
5
Review: Process-to-Process Comm.
进程 Process
端点（endpoint）
协议端口（port） IP地址
进程 Process
Internet
Domain of IP protocol
Domain of transport protocols
--
6
Review: Port Number
RFC 793，传输控制协议
Application Layer
Transport Layer
TCP
UDP
Network ICMP IGMP Layer
IP
ARP RARP
Network Access Layer
--
LANs
MANs
WANs
4
10.1 TCP Services
Process-to-process communication Stream delivery Full-duplex service Connection-oriented service Reliable service
Connection: (202.115.12.6, 80) and (202.115.12.34, 16250)
--
12
Connection-Oriented Concurrent Server
--
13
10.1.4 Reliable Service
Reliability
Order, without error, and without any part lost or duplicated
9
10.1.2 Full-Duplex Service
《TCPIP协议》课件
总结TCPIP协议在现代网络通信 中的重要作用。
未来发展趋势
展望TCPIP协议未来的发展方向 和趋势。
总结与展望
对本课件中涉及的内容进行总 结，并展望未来学习的方向。
端口号
深入了解端口号的作用和如何使用它们在网络 通信中定位服务。
TCP协议
1
概述
深入研究TCP协议的基本原理和功能。
连接建立与关闭
2
学习TCP协议中如何建立和关闭连接。
3
数据传输
了解TCP协议如何在网络上可靠地传输数
流量控制
4
据。
掌握TCP协议中的流量控制机制，确保网
络的稳定性。
5
拥塞控制
了解TCP协议如何应对网络拥塞，保证数 据传输的效率。
UDP协议
1
数据传输
2
了解UDP协议如何快速传输数据。
3
适用场景
4
了解在哪些场景下使用UDP协议更加合适。
概述
探索UDP协议的特点和适用场景。
特点
掌握UDP协议的非可靠传输和无连接的特 性。
网络层协议
网际协议（IP）
深入研究IP协议在网络中的重要性和功能。
ICMP协议
了解ICMP协议在网络故障排除中的作用。
《TCPIP协议》PPT课件
# TCPIP协议PPT课件 探索TCPIP协议的奥秘，从网络分层结构，IP地址与子网掩码，到端口号，一 切尽在这个课件。
什么是TCPIP协议
概念介绍
TCPIP协议的定义和基本原理是什么？
IP地址与子网掩码
掌握IP地址和子网掩码的作用和使用方法。
网络分层结构
了解TCPIP协议的网络分层结构以及每一层的功 能。
未来发展趋势
展望TCPIP协议未来的发展方向 和趋势。
总结与展望
对本课件中涉及的内容进行总 结，并展望未来学习的方向。
端口号
深入了解端口号的作用和如何使用它们在网络 通信中定位服务。
TCP协议
1
概述
深入研究TCP协议的基本原理和功能。
连接建立与关闭
2
学习TCP协议中如何建立和关闭连接。
3
数据传输
了解TCP协议如何在网络上可靠地传输数
流量控制
4
据。
掌握TCP协议中的流量控制机制，确保网
络的稳定性。
5
拥塞控制
了解TCP协议如何应对网络拥塞，保证数 据传输的效率。
UDP协议
1
数据传输
2
了解UDP协议如何快速传输数据。
3
适用场景
4
了解在哪些场景下使用UDP协议更加合适。
概述
探索UDP协议的特点和适用场景。
特点
掌握UDP协议的非可靠传输和无连接的特 性。
网络层协议
网际协议（IP）
深入研究IP协议在网络中的重要性和功能。
ICMP协议
了解ICMP协议在网络故障排除中的作用。
《TCPIP协议》PPT课件
# TCPIP协议PPT课件 探索TCPIP协议的奥秘，从网络分层结构，IP地址与子网掩码，到端口号，一 切尽在这个课件。
什么是TCPIP协议
概念介绍
TCPIP协议的定义和基本原理是什么？
IP地址与子网掩码
掌握IP地址和子网掩码的作用和使用方法。
网络分层结构
了解TCPIP协议的网络分层结构以及每一层的功 能。
TCPIP协议PPT课件
15
校验和的计算
• 伪包头(校验和计算的特殊性)
32bit
源IP地址
宿IP地址
00000000
协议=17
UDP长度
信息取自IP层报头，计入校验和，用于检错。
16
UDP的特点
• UDP被设计成一个有效的和最小的传输协议。这一点直接反映在 其头结构中。它只包括用于转发数据报至合适应用(端口号)的足 够信息，并且执行一定的错误检查。
UAPR S F RC S SY I GKH T N N
窗 口 大 小 W indow size (1 6 b it)
校 验 和 C hecksum (16bit)
紧 急 指 针 U rgent Pointer(16bit)
选 项 O ptions (0 或 多 个 32bit 字 )
数 据 D ata (可 选 )
• 回环地址，缺省路由器地址，本地网络，广播地址
5
端口
• 端口采用16位端口号来识别，端口对应一个主机上运行的 应用程序。服务器一般使用公认端口号。
• 客户端要保证端口在本机上是唯一的。客户端口成为临时 端口，服务器的服务时刻运行，端口固定一直进行侦听。
• TCP/IP提供的服务都用公认的1~1023，大多数连接是 分配1024~5000之间。
18
TCP协议
• TCP/IP最具代表性的协议 • 可靠的面向连接的协议 • TCP将用户数据打包构成报文段；它发送数据后启动一个定时器；
另一端对收到的数据进行确认，对失序的数据重新排序，丢弃重 复数据； TCP提供端到端的流量控制，并计算和验证一个强制性 的端到端检验和。 • 许多流行的应用程序如Telnet、Rlogin、FTP和SMTP都使用 TCP
校验和的计算
• 伪包头(校验和计算的特殊性)
32bit
源IP地址
宿IP地址
00000000
协议=17
UDP长度
信息取自IP层报头，计入校验和，用于检错。
16
UDP的特点
• UDP被设计成一个有效的和最小的传输协议。这一点直接反映在 其头结构中。它只包括用于转发数据报至合适应用(端口号)的足 够信息，并且执行一定的错误检查。
UAPR S F RC S SY I GKH T N N
窗 口 大 小 W indow size (1 6 b it)
校 验 和 C hecksum (16bit)
紧 急 指 针 U rgent Pointer(16bit)
选 项 O ptions (0 或 多 个 32bit 字 )
数 据 D ata (可 选 )
• 回环地址，缺省路由器地址，本地网络，广播地址
5
端口
• 端口采用16位端口号来识别，端口对应一个主机上运行的 应用程序。服务器一般使用公认端口号。
• 客户端要保证端口在本机上是唯一的。客户端口成为临时 端口，服务器的服务时刻运行，端口固定一直进行侦听。
• TCP/IP提供的服务都用公认的1~1023，大多数连接是 分配1024~5000之间。
18
TCP协议
• TCP/IP最具代表性的协议 • 可靠的面向连接的协议 • TCP将用户数据打包构成报文段；它发送数据后启动一个定时器；
另一端对收到的数据进行确认，对失序的数据重新排序，丢弃重 复数据； TCP提供端到端的流量控制，并计算和验证一个强制性 的端到端检验和。 • 许多流行的应用程序如Telnet、Rlogin、FTP和SMTP都使用 TCP
计算机网络基础——TCP-IP协议_图文
主机号
主机地址
172.16.2.2 172.16.3.10 172.16.12.12
10.6.24.2 E1
E0 172.16.2.1
10.1.1.1 10.250.8.11 10.180.30.118
172.16 网络号
. 12 . 12 主机号
路由表 网络
172.16.0.0
10.0.0.0
类
子网
B
172.16.2.0
A
10.6.16.0
A
10.30.36.0
广播地址
172.16.3.0 172.16.4.0
172.16.1.0
172.16.3.255 (直接广播)
255.255.255.255
X
(本地广播)
172.16.255.255 (全子网广播)
172.16.2.0
我听到了这个 广播， 你的 IP 地址是 172.16.3.25.
反向地址解析协议
我的 IP 地 址是多少?
Ethernet: 0800.0020.1111 IP = ??? Ethernet: 0800.0020.1111
IP: 172.16.3.25
我听到了这个 广播， 你的 IP 地址是 172.16.3.25.
172.18.0.1
172.16.0.1
10.13.0.0
172.18.0.2
HDR SA DA DATA
172.16.0.2
192.168.1.0
10.13.0.1 172.17.0.1
172.17.0.2 192.168.1.1
唯一的地址允许端对端进行交流 路径选择基于目标地址
位置通过地址表示
第三章TCPIP协议
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数 据 部 分(长度可变)
总长度——占 16 bit，指首部和数据之和的长度， 单位为字节，因此数据报的最大长度为 65535 字节。
总长度必须不超过最大传送单元 MTU。
返回
第21页
计算机网络与通信比特 0
1
2
优先级
34 DT
5
6
7 第三章 TCP/IP协议
第三章 TCP/IP协议
表1：IP 地址的使用范围
网络 最大 类别 网络数
第一个 可用的 网络号
最后一个 可用的 网络号
每个网络 中最大的
主机数
A 126 (27 – 2)
1
126
16,777,214
B 16,384 (214)
128.0 191.255
65,534
C 2,097,152 (221) 192.0.0 223.255.255
填充
数 据 部 分(长度可变)
传送
首部
数据部分 IP 数据报
返回
第16页
计算机网络与通信比特 0
1
2
优先级
34 DT
5
6
7 第三章 TCP/IP协议
R C 未用
比特 0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 服 务 类 型
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
全球IP地址北美占有 3/4，约 30亿个，而人口最多的亚洲只有不到 4 亿个，中国截止 2010 年 6 月 IPv4 地址数量达到 2.5 亿，落后于 4.2 亿网民的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TCP帧结构 帧结构
0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 -------------------------------+-------------------------------+ +-------------------------------+-------------------------------+ | Source Port | Destination Port | -------------------------------+-------------------------------+ +-------------------------------+-------------------------------+ | Sequence Number | ---------------------------------------------------------------+ +---------------------------------------------------------------+ | Acknowledgment Number | +-------+-----------------------+-------------------------------+ -------+-----------------------+-------------------------------+ | Data | |U|A|P|R|S|F| | | Offset| Reserved |R|C|S|S|Y|I| Window | | | |G|K|H|T|N|N| | -------+-----------------------+-------------------------------+ +-------+-----------------------+-------------------------------+ | Checksum | Urgent Pointer | -------------------------------+---------------+---------------+ +-------------------------------+---------------+---------------+ | Options | Padding | -----------------------------------------------+---------------+ +-----------------------------------------------+---------------+ | data | ---------------------------------------------------------------+ +---------------------------------------------------------------+
SYN my sequence number is 1 ACK your sequence number is 1 SYN my sequence number is 130 ACK your sequence number is 130
用窗口进行流控制
Window size=1 Send1 Receiv1 ACK2 Send2 Sender Receiv1 ACK3 Receiver
第四章 TCP/IP协议 协议
第四章 TCP/IP协议 协议
TCP/IP协议概述 协议概述 TCP/IP协议模型 协议模型
应用层协议 传输层协议 网间层协议
IP地址 地址
子网划分
TCP/IP
一组通信协议（传输协议）
Transmission Control Protocol / Internet Protocol
Internet Preamble
ICMP IGMP ARP
ATM
Ethernet
ATM
Ethernet
TCP/IP协议集
TCP/IP体系结构 体系结构
Application Transport Internet Host to Network
TCP/IP 协议模型
Application Transport Internet Host to Network
TCP/IP的传输层 的传输层
端口号Port 端口号
标识应用层某种具体的服务 16 bit 0-65535 0-1023保留 保留
TCP/IP的传输层 的传输层
端口号Port 端口号
标识某种具体的服务 16 bit 0-1023保留 保留 0-65535
套接字 Socket
Transport Internet Host to Network
Transport Network Data link Physical
Data Flow
CRC HTTP FTP Data HTTP FTP
TCP
UDP
Application Transport
TCP
UDP
IP
ICMP IGMP ARP
包丢失避免
Sender Send1
SYN 1 ACK 2
Receiver
Send2
SYN 2 第二个包没收到 ACK 2
Send2
SYN 2 ACK 3
建立连接
3-Way Handshake for Connection Synchronization
交换初始序列号ISN 交换初始序列号
A-——->B A<-——-B A<-——-B A-——->B
TCP/IP 应用层
Application Transport Internet Host to Network HTTP/HTTPS FTP SMTP POP3 Telnet SNMP NNTP
TCP/IP 传输层
Application Transport Internet Host to Network TCP UDP
TCP
面向连接的协议Connection-Oriented 面向连接的协议
可以保证数据传输的正确性
建立连接 传输机制 HTTP, FTP等 等
UDP
非面向连接的协议Connectionless 非面向连接的协议
不能保证数据传输的正确性， 不能保证数据传输的正确性，靠上层保证
无需建立连接， 无需建立连接，减少了通讯的开销 可发送广播帧 DNS寻址，SNMP等 寻址， 寻址 等
UDP帧结构 帧结构
0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 -------------------------------+-------------------------------+ +-------------------------------+-------------------------------+ | Source Port | Destination Port | +-------------------------------+-------------------------------+ -------------------------------+-------------------------------+ | Length | Checksum | ---------------------------------------------------------------+ +---------------------------------------------------------------+ | data octets ... +---------------- ...
TCP/IP协议的产生
ARPANET
TCP/IP协议 协议
RFC （Request For Comments）
关于Internet和ARPANET的技术文档 协议，概念的标准
TCP/IP协议模型 协议模型
TCP/IP模型
Application
OSI模型
Application Presentation Session
Window size=3 Send1 Send2 Send3 Sender Receive1 Receive2 Receive3 ACK4 Send4 Receive4 Receiver
用窗口进行流控制
Transmit Sender Not Ready Ready Receiver Buffer full Progress Segments Buffer OK
TCP帧结构 帧结构
0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 -------------------------------+-------------------------------+ +-------------------------------+-------------------------------+ | Source Port | Destination Port | -------------------------------+-------------------------------+ +-------------------------------+-------------------------------+ | Sequence Number | ---------------------------------------------------------------+ +---------------------------------------------------------------+ | Acknowledgment Number | +-------+-----------------------+-------------------------------+ -------+-----------------------+-------------------------------+ | Data | |U|A|P|R|S|F| | | Offset| Reserved |R|C|S|S|Y|I| Window | | | |G|K|H|T|N|N| | -------+-----------------------+-------------------------------+ +-------+-----------------------+-------------------------------+ | Checksum | Urgent Pointer | -------------------------------+---------------+---------------+ +-------------------------------+---------------+---------------+ | Options | Padding | -----------------------------------------------+---------------+ +-----------------------------------------------+---------------+ | data | ---------------------------------------------------------------+ +---------------------------------------------------------------+
