电子工程制图复习题
工程制图复习题含答案
工程制图复习题含答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
工程制图复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径
11.正等轴测图的伸缩系数是，简化伸缩系数是。、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆
二、判断题
1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（√）
工程制图复习题(含答案)
交叉
相交
交叉
平行
根据立体图，补齐三视图中所缺图线。并在指定位置写出各直线、平面的名称。
AB 是 CD是
线 侧平 线 侧垂
.
.
P 平面是
面 侧垂
对照立体图，补齐视图中所缺图线。并在指定位置写出各直线、平面的名称。
AB是
线 一般位置直
CD是
线 侧平
P 平面是
面 正垂
在三视图中标出直线 AB、 CD的投影，并在指定位置写出直线的名称。
）图。
A
B
C
D
已知一立体的轴测图，按箭头所指的方向的视图是
()
A
B
已知物体的主俯视图，正确的左视图是（
）。
C
D
A
.
B
C
D
.
已知主视图和俯视图，正确的左视图是（
）。
A
B
C
D
已知立体的三视图，选择正确的立体图（
）。
A
B
C
D
点 A 在圆柱表面上，正确的一组视图是（
）
A
B
C
已知带有圆柱孔的半球体的四组投影，正确的画法是（
尺寸数值是 ______ （一样的，不一样的） 。 不同、一样的
13. 投影法分
和
两大类。 中心投影法、平行投影法
14. 用平行于正圆柱体轴线的平面截该立体，所截得的图形为 15. 用垂直于圆椎轴线的平面截该立体，所截得的图形为
电子工程制图试卷试题下载-样卷范文
《电子工程制图》试卷六
班级: ___________学号___________ 姓名_________ 成绩_________
说明：
1.作图题一律用铅笔答题；
2.要求作图准确，线型分明，图面整洁。
4.已知主、俯视图，正确的左视图是( )
2
二、点线面作图题（本小题有两小题，共18分）
1. 知A 点的坐标为（15，15，15），B 点在A 点之左5mm ，A 点之后5mm ，A 点之下 5mm ，求作A 、B 两点的三面投影。（8分）
3 2.根据已知投影，补全平面四边形ABCD 的水平投影。（10分）
四、根据两视图，补画左视图，要画虚线。（15分）
五、根据轴测图，按1：1比例画出立体的三视图。（15分）
4
六、标注下面物体的尺寸。（尺寸数值从图中1：1量取，取整数）（15分）
5
七、已知曲面立体的主、俯视图，画出物体的正等轴测图（15分）
6
工程制图复习题(带答案)-工程制图复习题
工程制图期末复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜
时称之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：.截交
线、断面
3。正垂面上的圆在V面上的投影为,在H面上的投影形状为。直线、椭
圆
4。曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5。侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测
图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9。绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺
寸之比。图样、实物
10。图形是圆或大于半圆的圆弧标注_____尺寸;图形是小于半圆的圆弧标注_____尺寸。直径、半
径
11.正等轴测图的伸缩系数是,简化伸缩系数是。0.82、1
12。同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同),但图上所标注的尺
寸数值是______(一样的,不一样的)。不同、一样的
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15。用垂直于圆椎轴线的平面截该立体,所截得的图形为.圆
二、判断题
棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）√
求棱锥面上点的投影，可以利用素线法来做。（）╳
平面立体相贯，相贯线可能是一组也可能是两组。( ）√
工程制图复习题(含答案)
工程制图复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜
时称之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截
交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭
圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测
图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺
寸之比。图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半
径
11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的
尺寸数值是______（一样的，不一样的）。不同、一样的
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆
二、判断题
1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（√）2求棱锥面上点的投影，可以利用素线法来做。（╳）3平面立体相贯，相贯线可能是一组也可能是两组。（√）4曲线的投影只能是曲线。（╳）5直线的投影只能是直线。（╳）6平面截割圆柱，截交线有可能是矩形。（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（╳）
工程制图复习题(含答案)
工程制图复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称
之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截交线、
断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5.
6.
7.正、
斜
8.
9.
比。
10.
径
11.
12.
13.
14.
15.
1（√）2╳）
3√）
4
5
6）
7（╳）
8（√）9（╳）三、选择题
下列不是曲面立体术语的是（）。
A 素线
B 纬圆
C 椭圆
D 轴线
平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
A 矩形
B 圆
C 椭圆
D 都有可能
平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）
A 圆或椭圆
B 等腰三角形
C 抛物线
D 双曲线
求直线与平面立体相交时的贯穿点不会用到的方法（）
A 利用立体表面的积聚性
B 利用辅助平面
C 利用直线的积聚性投影
D 利用纬圆法和素线法
投影图中图线、线框含义表述不正确的是（）
A 图线表示形体上两个面的交线或平面的积聚投影
B 表示曲面体的转向轮廓线的投影
C 一个封闭的线框表示一个面即平面
D 一个封闭的线框表示两个面或两个以上面的重影
三角形平面的三个投影均为缩小的类似形，该平面为( )
A 水平面
B 正平面
C 侧平面
D 一般位置平面
在工程图样中，画尺寸线应采用的线型为( )
A 细虚线
B 细实线
C 粗实线
D 粗虚线
已知物体的主、俯视图，正确的左视图是（ ）图。
A
B
C
下面选项中，立体正确的左视图是（ ）图。
工程制图复习题(带答案)-工程制图复习题
工程制图期末复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。正棱
柱、斜棱柱
2。平面与立体相交,所得的交线称为：，交线所围成的平面图形称为：。截交线、断面
3.正垂面上的圆在V面上的投影为,在H面上的投影形状为.直线、椭圆
4。曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5.侧平线的_________投影反映直线的实长。侧面
6。求圆锥面上的点的投影常用法和法。纬圆、素线
7。在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8。组合体尺寸分为，和尺寸三种.定形、定位、总体
9。绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、
实物
10。图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、
半径
11。正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的
尺寸数值是______（一样的，不一样的）.不同、一样的
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15。用垂直于圆椎轴线的平面截该立体,所截得的图形为.圆
二、判断题
棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。( )√
求棱锥面上点的投影,可以利用素线法来做。（) ╳
平面立体相贯,相贯线可能是一组也可能是两组。（) √
工程制图练习题及答案
c′
c
9
四、立体部分
1
a(b)● c(d)●
●
e(f)● 1(2)
●
g● 3(4)
b
2●
d
f
4
●
a
c● 1 e
3●
g
y1
4 ●
f
2 ●
b(d)
gwenku.baidu.com
3●
e
●
1
a(c)
y1
B●
ⅢD●
●A
F● ●
Ⅳ ●C
Ⅱ●
●
Ⅰ ●E
●
G●
精选2021版课件
10
2.
精选2021版课件
11
精选2021版课件
1
p q
正垂
正平
⊥
∠
∠
∥
⊥⊥
p
q
p
q
精选2021版课件
2
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
精选2021版课件
线段AB 线段BC 线段CD 平面P 平面Q 平面R
一般位置 线 侧平 线 正垂 线 侧垂 面 正垂 面 水平 面
3
二、判断与选择题：
5．正等轴测图的伸缩系数是 0.82 ，简化伸缩系数是 1 。 6.同一机件如采用不同的比例画出图样，则其图形大小___ 不__同_（相同，不同），但图上所标注的尺寸数值是_一__样_的__ （一样的，不一样的）。 7.图形是圆、大于半圆注_直__径___尺寸；图形是半圆、小于半 圆注_半__径___尺寸。
工程制图复习题(带答案)
工程制图期末复习试题
一、填空题
1。当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜
时称之为。正棱柱、斜棱柱
2。平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。截
交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆
4。曲线根据其上面点所属平面不同分为:平面曲线和两大类。空间曲线
5.侧平线的_________投影反映直线的实长.侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7。在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测
图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺
寸之比.图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径
11。正等轴测图的伸缩系数是，简化伸缩系数是。0。82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺
寸数值是______（一样的，不一样的）。不同、一样的
13。投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15。用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆
二、判断题
棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）√
求棱锥面上点的投影,可以利用素线法来做。( ）
╳
平面立体相贯，相贯线可能是一组也可能是两组. （）√
工程制图期末考试复习试题
工程制图期末复习试题
A（25,15,20）；点B距离投影面W、V、H分别为20,10, 15。
2、作正平线AB的三面投影。已知点A距H面为8mm,距V面为15mm，距W面为25mm，AB =20mm , Y = 60o,点B 在点A的右上方。
Y W
3、已知：正平线AB的实长为50mm 求作：a'（—解即可）
、点、线的投影作图。
1、做出诸点的三面投影:
4、已知：A、B、C点的二面投影。求作：A、B、C的第三面投影。
5、完成四边形ABCD勺水平投影。
、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）
图。
3
、点A 在圆柱表面上，正确的一组视图是（ ）
4、根据主、俯视图，选择正确的主视图的剖视图。 （ ）
比)
Cl 1
: >
I
JtL
i
I
6、下面选项中，立体正确的左视图是（ ）图。
5、已知圆柱切割后的主、俯视图，正确的左视图是（
图。
⅛1>
tb)
7、下面选项中，立体正确的左视图是( )图。
Q网同回囲
(a) (b) (C) (d)≡
.、名词解释：
1、比例：
2、正投影：
3、相贯线:
4、剖视图:
5、圆弧连接:
6、表面粗糙度:
四、已知圆锥面上点A、点B —个投影，试求其另外两个投影
X
六、补画平面立体被截切后的水平投影和侧面投影
七、补全圆柱被截切后的侧面投影。（保留作图线）
八、补全相贯线正面投影。（保留作图线）
九、补画机件三视图所缺的线条。（保留作图线）
_______________________
I I
_____ I L_____________________
工程制图复习题(带答案)
工程制图期末复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜
时称之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截
交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭
圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测
图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺
寸之比。图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半
径
11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的
尺寸数值是______（一样的，不一样的）。不同、一样的
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆
二、判断题
棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）√
求棱锥面上点的投影，可以利用素线法来做。（）╳
平面立体相贯，相贯线可能是一组也可能是两组。（）√
电子工程制图试卷2
2016—2017学年第二学期期末考试卷
年级、电气化铁道技术专业层次高升专
《电子工程制图》课程
学号姓名成绩

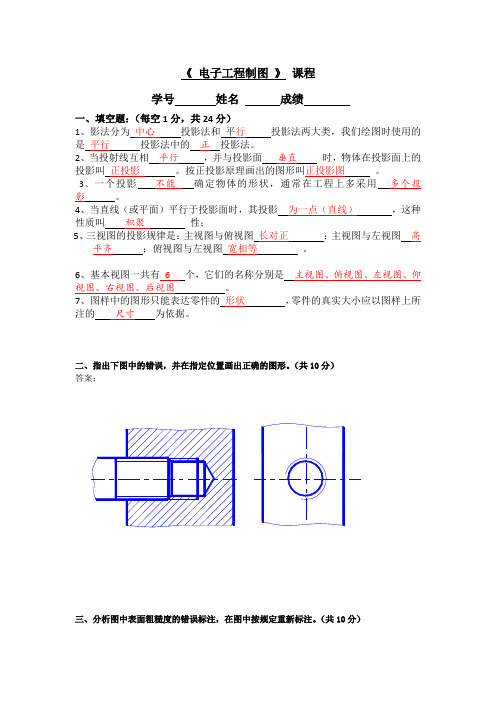

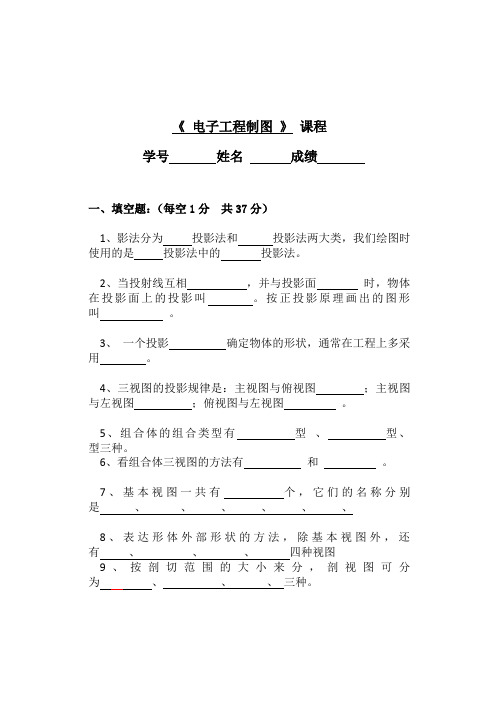

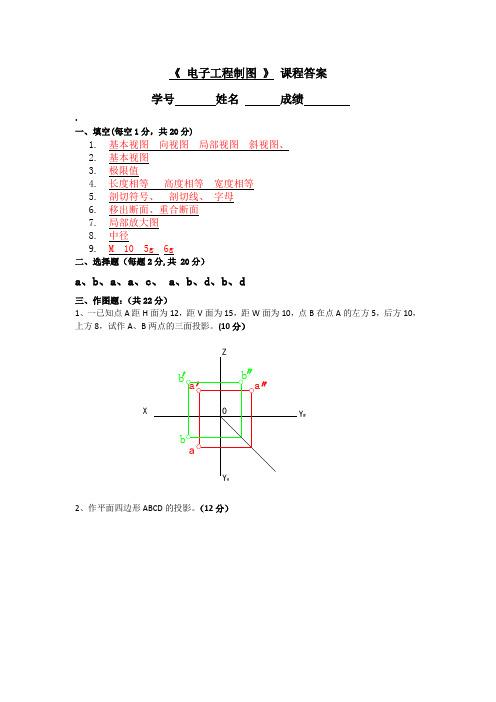

一、填空题：（每空1分，共22分）
1、影法分为法和投影法两大类，我们绘图时使用的是投影法中的投影法。
2、当投射线互相，并与投影面时，物体在投影面上的投影叫。按正投影原理画出的图形叫。
3、一个投影确定物体的形状，通常在工程上多采用。
4、当直线（或平面）平行于投影面时，其投影，这种性质叫性；
5、三视图的投影规律是：主视图与俯视图；主视图与左视图；
俯视图与左视图。
6、基本视图一共有个，它们的名称分别是。
7、基本视图的“三等关系”为：
8、一张完整的零件图应包括下列四项内容：。
9、图样中的图形只能表达零件的，零件的真实大小应以图样上所注的------为依据。
10、选择零件图主视图的原则有
二、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。（10分）
三、已知平面的两面投影，完成其第三面投影。（10分）
四、已知两视图，求作第三视图。（12分）
五、求作立体的相贯线。（12分）
六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。（6分）
( ) ( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。（12分）
八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。（16分）
1．说明M12×1.5-6g含义：。
2．说明含义：。
3．指出图中的工艺结构：它有处倒角，其尺寸分别为，有处退刀槽，其尺寸为。
工程制图期末复习题
第一章圆弧连接
1、参照图例，用给定的半径R1和R2作圆弧连接，保留作图线。
2、用已知半径的圆弧作圆弧连接,共两小题。保留作图线。
3、用已知半径的圆弧作左右两个题的圆弧连接(圆弧外切）
4、参照图例，用给定的半径R1和R2作圆弧连接，保留作图线。
第二章点、线、面投影
1、补全平面图形ABCD的正面投影。
2、已知c’d’//a’b’，完成平面图形ABCDE的水平投影。
3、已知BC为水平线，完成五边形ABCDE的V面投影。
4、完成五边形ABCDE的两面投影。
第3章截交线
1、完成圆柱被截切后的三面投影。
2、完成圆柱被截切后的三面投影。
3、完成圆柱截切后的三面投影。
4、作出立体的侧面投影。
第4章相贯线
1、分析立体表面交线，完成立体正面投影。
2、求圆柱与圆柱的相贯线。
3、补画主视图。
4、补全主视图。
第5章组合体
1、补全三视图中所缺的图线。
2、补画左视图。
3、补画第三视图。
4、补视图中的漏线。
第6章轴测图
1、画出正等轴测图。
2、画正等轴测图。
3、画正等轴测图。
4画出正等轴测图。
工程制图复习题带答案
工程制图复习题带答案 Document number：PBGCG-0857-BTDO-0089-PTT1998
工程制图期末复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径
11.正等轴测图的伸缩系数是，简化伸缩系数是。、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆
二、判断题
棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）
电子产品制图制版复习题
电子产品制图制版复习题
一、判断题
1.利用封装向导可以创建任何形式的元件封装。【×】
2.电气边界用于限制元件布置与铜膜走线在此范围内。【√】3．自动布线时可自动生成过孔。【×】4．元件的管脚是元件的核心部分，每一个管脚都必须和实际元件的管脚相对应【√】5。执行电气规则检查，可以检查图中的元件序号是否有重复。【√】6.元件一旦放置到设计图上，便不可以对其属性进行修改。【×】7．要在图纸上放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing）。【√】
8.在Proter DXP中，一定要建立项目后才可以新建原理图文件。【×】
9.在Proter DXP中，用户只能单独完成设计项目，不能通过网络完成设计项目
【×】10.从原理图转换到PCB板自动设计，不需要对项目文件、PCB板文件进行任何设置。【×】11．网络表是一种文本式文件，由两方面组成，第一部分为元件描述，第二部分为电路的网络连接描述。【√】
12．利用空格键可以改变元件位置的方向。【√】
13．元件的封装是和元器件一一对应的，不能混同【×】14．原理图元件的管脚名称用来提示管脚的功能，管脚的名称不能是空的。【√】15．元件的布局应便于信号的一个方向流通，使交叉最少，布线尽可能短。【√】
二、填空题）
1. 设计层次电路图时,既可以自上而下也可以自下而上进行设计。
2．网络标号和标注文字不同，前者具有电气连接功能，后者具有文字注释功能。
3.错误报告有致命错误、错误、警告和不报告等四种形式。
4. 高频布线要尽量按 45度和135度角拐弯，以避免高频信号的幅射。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子工程试题集
填空题
1，一般说来，印刷电路板的结构有（）面板、（）面板和（）板。.
2，Autium desiger主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（电路信号仿真）模块和（PLD逻辑器设计）模块组成。
3，文件管理，Altuum Desiger的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。系统包括File,Edit, （View）, （Windows）和Help共5个下拉菜单。
4，Altuum Desiger提供了一系列的工具来管理多个用户同时操作项目数据库。每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。Members自带两个成员：系统管理员（Admin）和（客户（Guest））。系统管理员可以进行修改密码，增加（访问成员），删除设计成员，修改权限等操作。
5，Altuum Desiger主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（文档管理器），（浏览管理器），状态栏以及命令指示栏等部分组成。
6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（编辑区），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。除（主菜单）外，上述各部件均可根据需要打开或关闭。
7，图纸方向:设置图纸是纵向和横向。通常情况下，在（绘图及显示）时设为横向，在（打印）时设为纵向。
8，网格设置。Altuum Desiger提供了（线状网络（Lines））和（点状网络（Dots））两种不同的网状的网格。
9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（名称），单位地址，图纸编号及图纸的总数，文件的（标题名称）以及版本号或日期等。
10，原理图设计工具包括画总线、画总线进出点、（放置元件）、放置节点、放置电源、（画导线）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
11，实体放置与编辑包括导线、（总线）、（元件）、网络标号、电源与地线、节点、文字与图形的放置与编辑。
12，网络表的内容只要是电路图中各（元件）的数据以及元件间（网络连接）的数据。网络表非常重要，在PCB制版图的设计中是必须的。
13，元件列表主要用于中整理一个电路或一个项目文件中的所有文件，它主要包括元件的名称、（标注）、（封装）等内容。
14，ERC表。ERC表是（电气问题）规则检查表，用于检查电路图是否有问题。
15，通过原理图元件库编辑器的制作工具来（绘制（创建））和（修改）一个元件图形。
16，原理图元件库编辑器界面主要由元件管理器、主工具栏、菜单、常用工具栏、编辑区组成。编辑区内有一个（十字坐标轴），用户一般在（第四）象限进行元件的编辑工作。
17，印制电路板的制作材料主要是绝缘材料、（金属铜及焊锡）等。印制电路板分为单面板、（双面板）、和多层板
18，元件封装是指实际元件焊接到电路板时所指示的（外观）和焊接位置。元件的封装可以在设计电路原理图时指定，也可以在（引进网络表）时指定。
19，元封装的编号一般为“元件类型+焊盘（距离）（焊盘数）+元件（外形）尺寸”。
20，构成PCB图的基本元素有：元件封装、（）、（）和阻焊膜、层、焊盘和过孔、丝印层及文字标记。
21，Altuum Desiger有32个信号层，即顶层、底层和30个中间层，可得到（）个内部版层和16个机械板层。在实际的设计过程中，几乎不可能打开所有的工作层，这就需要（）工作层，将自己需要的工作层打开。
22，工作层的类型包括信号板层（Signal Layers）、内部板层（Internal Planc）、机械板层（Mechanical Layers）、（）、（）、其它工作层（Other）。
23，工作层参数设置包括（）设置（Grids）和（）设置（Electrical Grid）。电气栅格设置主要用于设置电气栅格的属性。
24，系统提供了两种度量单位，即英制（Imperial）和（），系统默认为（）。
25，手动规划电路板就是在（）上用走线绘制出一个封闭的多边形（一般情况下绘制成一个矩形），多边形的（）即为布局的区域。
26，元件封装的图形及属性信息都存储在一些特定的（）文件中。如果没有这个文件库，系统就不能识别用户设置的关于元件封装的信息，所以在绘制印制电路板之前（）所用到的元件。
27，印制电路板图的设计流程：绘制电路原理图→规划电路板→设置参数→装入网络表及（）→元件的（）→布线→优化、调整布局布线→文件保存及输出。
28，PCB绘图工具可以绘制导线、放置焊盘、过孔、字符串、位置坐标、（）、（）、放置房间定义，绘制圆弧或圆，放置切分多边形等。
29，为了使自动布局的结果更符合要求，可以爱自动布局之前设置（）设计规则。系统提供了两种布局方式：成组布局方式（Cluster Placer）和（）方式（ Statical Placer ）
30，手工布线就是用手工连接电路导线。在布线过程中可以切换导线模式、切换导线方向、设置光标移动的最小间隔。对导线还可以进行剪切、复制与粘贴、（）及属性修改等操作。手工布线的缺点是（）。
31，自动布线就是用计算机自动连接电路导线。自动布线前按照某些要求预置（）规则，设置完布线规则后，程序将依据这些规则进行自动布线。自动布线（），速度快。
32.在PCB图设计完成之后，可以生成各种类型的PCB报表，并分别形成（）。生成各种报表的命令都在（）菜单中。
33，首先要对打印机进行设置，包括打印机的类型设置、（）的设定、（）的设定等内容，然后再进行打印输出。
34，启动PCB元件封装编辑库，进入PCB元件封装编辑器主窗口。其界面主要由（）、（）、绘图工具栏、编辑区、状态栏与命令行等部分组成。元件封装图形的设计、修改等编辑工作均可在这个部分完成。
35，手工创建元件封装：利用（）工具，按照（）的尺寸绘制出该元件封装。
36.向导创建元件封装：按照元件封装创建向导预先定义（），在这些设计规则定义结束后，眼见封装库编辑器会（）生成相应的新的元件封装。
37，SIM 9仿真库中的主要元件有电阻、电容、电感、（）、（）、JFET结型场效应晶体管、MOS场效应晶体管、电压/ 电流控制开关、熔丝、继电器、互感、TTL和CMOS数字电路元器件、模块电路等。
38，直流源、（）、（）、指数激励源，单频调频源、线性受控制、非线性受控制及压控振荡（VCO）仿真源等。
39，仿真初始状态的设置：为了计算机仿真电路（）而设定的一个或（）电压（或电流）值。
40，仿真器的设置：对电路进行分析的种类、（）设置，以及仿真完成后自动显示的变量的（）设置等。
填空题答案
20：铜膜导线助焊膜
21：16 用户设置
22：助焊膜及阻焊膜（Masks）丝印层（Silkscreen）
23：栅格电气栅格
24：公制（Metric）英制
25：禁止布线层（Keep Out Layer）内部
26：元件封装装入
27：放置封装布局
