烧结球团厂设计复习资料
烧结和球团

烧结和球团富选得到的精矿粉,天然富矿破碎筛分后的粉矿,以及一切含铁粉尘物料(如高炉、转炉炉尘,轧钢皮,铁屑,硫酸渣等)不能直接加入高炉,必须将其重新造块,烧结和球团是最重要最基本的造块方法。
这不仅解决了入炉原料的粒度问题,扩大了原料来源,同时,还大大改善了矿石的冶金性能,提高高炉冶炼效果。
烧结1)烧结生产工艺流程一.烧结的概念将各种粉状含铁原料,配入适量的燃料和熔剂,加入适量的水,经混合和造球后在烧结设备上使物料发生一系列物理化学变化,将矿粉颗粒黏结成块的过程。
二. 烧结生产的工艺流程主要包括烧结料的准备,配料与混合,烧结和产品处理等工序,如下图所示:1.烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉,铁精矿,高炉炉尘,轧钢皮,钢渣等。
一般要求含铁原料品位高,成分稳定,杂质少。
②熔剂要求熔剂中有效CaO含量高,杂质少,成分稳定,含水3%左右,粒度小于3mm 的占90%以上。
在烧结料中加入一定量的白云石,使烧结矿含有适当的MgO,对烧结过程有良好的作用,可以提高烧结矿的质量。
③燃料主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高,灰分低,挥发分低,含硫低,成分稳定,含水小于10%,粒度小于3mm的占95%以上。
2.配料与混合配料目的:获得化学成分和物理性质稳定的烧结矿,满足高炉冶炼的要求。
混合目的:使烧结料的成分均匀,水分合适,易于造球,从而获得粒度组成良好的烧结混合料,以保证烧结矿的质量和提高产量。
混合作业:加水润湿、混匀和造球。
根据原料性质不同,可采用一次混合或二次混合两种流程。
一次混合的目的:润湿与混匀,当加热返矿时还可使物料预热。
二次混合的目的:继续混匀,造球,以改善烧结料层透气性。
3.烧结生产烧结作业是烧结生产的中心环节,它包括布料、点火、烧结等主要工序。
①布料将铺底料、混合料铺在烧结机台车上的作业。
当采用铺底料工艺时,在布混合料之前,先铺一层粒度为10~25mm,厚度为20~25mm 的小块烧结矿作为铺底料,其目的是保护炉箅,降低除尘负荷,延长风机转子寿命,减少或消除炉箅粘料。
(完整word版)烧结球团复习试题(整理版)(word文档良心出品)

三种密度:真密度:r0= G/V0;视密度(假密度): rn= G/(V0+Vn);堆密度: rj= G/V;设物质质量为G,体积V。
V=V0+Vn+Vj;V0:实际物质所占空间,Vn:物质颗粒内部孔隙所占空间;Vj:颗粒间孔隙所占空间三种球团焙烧设备:竖炉、带式焙烧机、链篦机—回转窑。
原料粒度的要求:适合造球的精矿其-0.042mm(-325网目)部分应控制在60%-80%之间或-0.074mm(-200网目)粒级控制在90%以上,尤其是其中的-20μm部分不得少于20%,且要求精矿的粒度上限不超过0.2mm(-65网目)。
熔剂的粒度要求:①石灰石(CaCO3)入厂粒度要求<100mm,烧结要求<3mm占90%.②白云石(CaCO3 ·MgCO3)入厂粒度要求<100mm,烧结要求<3mm占90%.③生石灰(CaO)④消石灰(Ca(OH)2)。
熔剂粒度控制在<3mm,且<3mm的粒度应大于85%。
标煤:1公斤标准煤的热值为29270千焦耳,每公斤标准煤为29270000焦=7000大卡。
铁矿石的亲水性依下列顺序而递增:磁铁矿→赤铁矿→菱铁矿→褐铁矿。
正硅酸钙:2CaO• SiO2 (正硅酸钙) ;铁酸钙:CaO• Fe2O3;铁酸二钙:2CaO·Fe2O3造球时的水分:吸附水:是无效水,呈固态水性质;薄膜水:增加球团机械强度,呈粘滞性;可提高生球强度,可使物料呈现塑性;毛细水:起主导作用,使颗粒成核;重力水:饱和水,对成球不利。
圆盘造球四个区:母球区、长球区、成球区,排球区。
Fe3O4氧化反应是吸热增重。
球团焙烧时固结形式主要有四种:①Fe2O3微晶连接②Fe203再结晶③Fe304再结晶④渣键连接。
Fe203再结晶是氧化球团矿固结的主要类型。
链篦机-回转窑以辐射传热为主常有三种加水方法:a.造球前预先将造球物料的水分调整至生球的适宜值;b.先将一部分造球物料加水成过湿物料,造球时再添加部分干料;c.造球物料进入造球前含水量低于生球水分适宜值,不足的在造球时盘内补加。
烧结球团厂设计第五讲

• 2)翻车机分类
• 侧翻式翻车机 (卸车不干净)
•
二支座转子式翻车机
• 转子式翻车机
•
三支座转子式翻车机(使用较多)
• 3)生产能力的计算
• 翻车机生产能力可概略计算,并参照类似企业翻车机实际操作的先进 平均指标综合分析后选定。
4)棒磨机 ① 适用范围:宝钢采用棒磨机作为焦炭的第二 段破碎设备; ② 作用机理:用钢棒作为磨矿介质 ③ 特点: a. 过粉碎少 原因:棒与棒之间线接触,首先粗破碎;
破粗粒时,棒与棒形成条筛,准粗颗粒带 到磨矿强度最大的外层,
细粒物料可以沿着棒的间隙往下落。 粗颗粒物料轴向运动速度比细粒物料小得 多,相应地增加了粗粒物料磨矿的时间。 b. 电耗高、产量低,设备笨重
5.1 概述
5.1.1 选择原则 (1)所选择的设备应能满足既定的生产能力要求, 并且适应工艺操作特点(高温作业); (2)设备的型号、规格、台数应适应于所建厂的 规模及自然条件; (3)设备要便于操作、易于维修、工作可靠、最 大限度节省投资和经营费用; (4)尽量采用“I”产品。
5.1.2 设备台数的确定
(2)作用原理
1)取料:
① 斗轮体转动(铲头装在斗轮体上),铲斗从下部开始切取;
② 装满物的铲斗转到轮体上部时,铲斗内的物料靠自重卸到装 在臂架内的受料胶带运输机上。 ③ 从铲斗卸下的物料,由受料胶带机运送到平台上并卸料漏斗 中; ④ 物料通过卸料斗转到主胶带机上然后半物料运送到用料点。
2)堆料:斗轮体不旋转,受料胶带机转。尾车上的主胶带机 头部滚筒升高,物料经主胶带机卸入料半中,将物料供给受料 胶带机实现堆料作业。
烧结题库

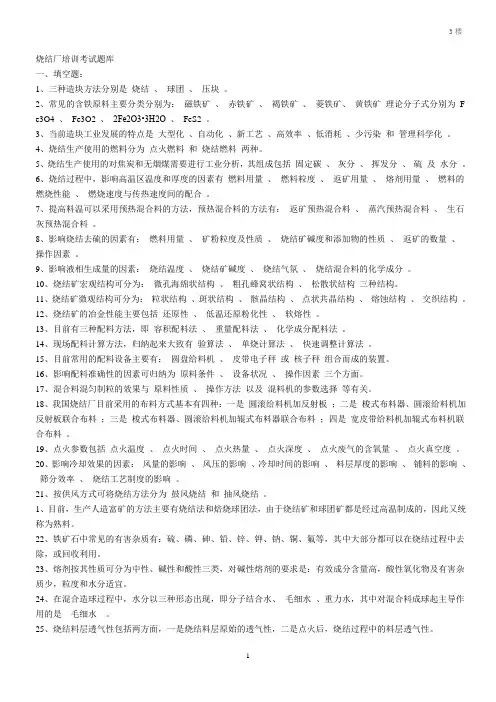

3楼烧结厂培训考试题库一、填空题:1、三种造块方法分别是烧结、球团、压块。
2、常见的含铁原料主要分类分别为:磁铁矿、赤铁矿、褐铁矿、菱铁矿、黄铁矿理论分子式分别为F e3O4 、Fe3O2 、2Fe2O3•3H2O 、FeS2 。
3、当前造块工业发展的特点是大型化、自动化、新工艺、高效率、低消耗、少污染和管理科学化。
4、烧结生产使用的燃料分为点火燃料和烧结燃料两种。
5、烧结生产使用的对焦炭和无烟煤需要进行工业分析,其组成包括固定碳、灰分、挥发分、硫及水分。
6、烧结过程中,影响高温区温度和厚度的因素有燃料用量、燃料粒度、返矿用量、熔剂用量、燃料的燃烧性能、燃烧速度与传热速度间的配合。
7、提高料温可以采用预热混合料的方法,预热混合料的方法有:返矿预热混合料、蒸汽预热混合料、生石灰预热混合料。
8、影响烧结去硫的因素有:燃料用量、矿粉粒度及性质、烧结矿碱度和添加物的性质、返矿的数量、操作因素。
9、影响液相生成量的因素:烧结温度、烧结矿碱度、烧结气氛、烧结混合料的化学成分。
10、烧结矿宏观结构可分为:微孔海绵状结构、粗孔蜂窝状结构、松散状结构三种结构。
11、烧结矿微观结构可分为:粒状结构、斑状结构、骸晶结构、点状共晶结构、熔蚀结构、交织结构。
12、烧结矿的冶金性能主要包括还原性、低温还原粉化性、软熔性。
13、目前有三种配料方法,即容积配料法、重量配料法、化学成分配料法。
14、现场配料计算方法,归纳起来大致有验算法、单烧计算法、快速调整计算法。
15、目前常用的配料设备主要有:圆盘给料机、皮带电子秤或核子秤组合而成的装置。
16、影响配料准确性的因素可归纳为原料条件、设备状况、操作因素三个方面。
17、混合料混匀制粒的效果与原料性质、操作方法以及混料机的参数选择等有关。
18、我国烧结厂目前采用的布料方式基本有四种:一是圆滚给料机加反射板;二是梭式布料器、圆滚给料机加反射板联合布料;三是梭式布料器、圆滚给料机加辊式布料器联合布料;四是宽皮带给料机加辊式布料机联合布料。
