弱电施工图设计说明..-共12页
某多层学生宿舍强弱电设计cad全套电气施工图（含设计说明）
弱电设计说明完整版
弱电设计说明一、设计依据1)《智能建筑设计标准》GB/T50314-20002)《民用闭路监视电视系统工程技术规范》GB 50198-943)《安全防范工程技术规范》GB 50348-20044)《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-20005)《建筑与建筑群综合布线系统工程验收规范》 GB/T50312-20006)《建筑智能化系统设计技术规程》DBJ01-615-20037)《建筑物电子信息系统防雷技术规范》GB50343-20048)《民用建筑电气设计规范》JGJ/T16-92；9)《高层民用建筑防火规范》GB50045-95；(2005年版)10)《人民防空工程设计防火规范》GB50098-98；11)《人民防空地下室设计规范》GB50038-2005；12)《电子计算机房技术规范》GB50174-913)《有线电视系统工程技术规范》GB50200-94；14)业主提供的设计资料及要求；15)相关专业提供的设计资料；二、设计范围楼宇自控系统、综合安防系统、综合布线系统、有线电视系统、会议系统、排队叫号系统、大屏幕显示系统、触摸查询系统、弱电系统接地三、楼宇自控系统1、系统设计1) 整个建筑的楼宇自控系统（BAS）为完整的分布式集散控制系统，采用标准化局域网技术和开放型现场总线对与现场多种设备，多个子系统实施集中监控、联动和管理，对不同工作站及现场控制器的控制权限的设定由网络服务器完成；2)系统采用浏缆器/服务器（B/S）的模式（可为日后增加用户且不增加费用预备条件，以利于系统扩展）。
3)管理层网络采用TCP/IP标准通讯协议。
4)现场层采用开放型LON或RS485总线或其他工业标准总线形式。
5)系统电源采用集中与分散相结合方式供电，各子系统设置UPS不间断电源，并能保证持续工作不小于1小时；6)BA系统的方案和设备的选择考虑“向上支持、向下兼容”的原则2、系统要求1)保证大厦生活和工作环境的舒适性；2)确保建筑物及内部人员的安全和灾害抵御能力，提供保证生命、财产、建筑物安全的必要措施；3)提供最佳的系统控制及节能措施和优化运行方案，以实现合理的能源管理，降低运行费用；4)实现物业管理自动化。
弱电图纸图例说明范本
弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

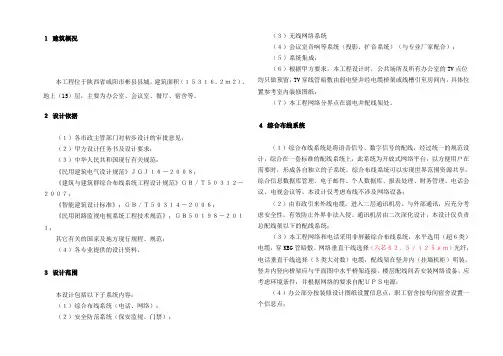

弱电施工图纸设计说明
１建筑概况本工程位于陕西省咸阳市彬县县城。
建筑面积（１５３１６.２ｍ２）。
地上（15）层，主要为办公室、会议室、餐厅、宿舍等。
２设计依据（１）各市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计要求；（３）中华人民共和国现行有关规范：《民用建筑电气设计规范》ＪＧＪ１６－２００８；《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１２－２００７；《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２００６；《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－２０１１；其它有关的国家及地方现行规程、规范；（４）各专业提供的设计资料。
３设计范围本设计包括以下子系统内容：（１）综合布线系统（电话、网络）；（２）安全防范系统（保安监视、门禁）；（３）无线网络系统（４）会议室音响等系统（投影、扩音系统）（与专业厂家配合）；（５）系统集成；（６）根据甲方要求，本工程设计时，公共场所及所有办公室的TV点位均只做预留，TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内，具体位置参考室内装修图纸；（７）本工程网络分界点在弱电井配线架处。
４综合布线系统（１）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。
综合布线系统可以实现世界范围资源共享，综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。
本设计仅考虑布线不涉及网络设备；（２）由市政引来外线电缆，进入二层通讯机房。
与外部通讯，应充分考虑安全性，有效防止外界非法入侵。
通讯机房由二次深化设计，本设计仅负责总配线架以下的配线系统；（３）本工程网络和电话采用非屏蔽综合布线系统，水平选用（超６类）电缆，穿KBG管暗敷。
网络垂直干线选择（六芯６２．５／１２５μｍ）光纤，电话垂直干线选择（３类大对数）电缆，配线架在竖井内（挂墙机柜）明装。
【北京】某住宅楼工程强弱电设计说明
南京某地区办公楼弱电电气cad设计施工图
弱电施工设计说明
弱电施工设计说明一、设计原则在设计中主要遵循以下原则：1、实用性：系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。
2、先进性：采用国际或国内目前的先进技术，并考虑到今后将会出现的新技术，设计具有一定的前瞻性，确保系统在建成运行后的较长时间内不落后。
3、可靠性：系统选用的技术或配套设备采用主流技术和产品，应采用在实际工程广泛应用的成熟可靠的先进技术或产品，以保证系统的长期正常运行。
4、开放性：采用国际及行业开放的技术标准和标准化的产品，避免系统集成、互联或扩展出现障碍。
5、可扩展性：设计应充分考虑到未来技术发展和使用要求的变化，系统功能扩展和技术提升的可能性，以充分保护投资，保证可持续发展的要求，确保业主的投资效益。
二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑，主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314-2006中甲级标准。
三、设计标准及规范《智能建筑设计标准》GB/T 50314-2006《建筑与建筑群综合布线系统工程设计规范》 GB 50311-2007《建筑与建筑群综合布线系统工程设计规范》 GB 50312-2007《民用闭路监控电视系统工程技术规范》 GB50198-94《智能建筑工程质量验收规范》GB 50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ 232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》 GB50016-2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》GA/T 367-2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑物防雷设计规范》GB 50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16-2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。
弱电施工图要求及说明
一、完整的弱电施工图应包含的内容：(1)图纸目录。
先列新绘制图纸，后列选用的标准图或重复利用图。
标明图纸内容、图号、图幅。
(2)设计说明及图例。
设计说明按各弱电子系统分别叙述。
应说明设计的依据(原设计院的施工图和招投标文件)、遵循的标准，各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容，注明图纸中有关特殊图形、图例说明，对非标准设备的订货说明。
(3)设备材料表。
分系统罗列各系统的设备材料的选型规格、数量、品牌。
(4)系统图。
表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连锁关系说明。
对于楼宇自控系统，还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型(AI、AO、DI、DO)及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。
(5)平面敷设图。
分层表现该层上弱电相关设备的位置、标高、安装方式，线槽和管路的规格、走向、标高和敷设方式，线缆的规格、走向，弱电井的位置及井内设备材料布置示意，控制室的位置。
(6)弱电井，控制室布置平、剖面图。
表现弱电井内的设备、线槽、管路的布置，控制室内的操作台、显示屏、工作人员衣物柜的布置。
明确弱电井内的电源要求、控制室内的装修要求和电源要求。
由于弱电井内还有消防系统的设备，井内布置时需业主、监理、消防等相关方协商确定。
(7)室外管线图。
标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号，与其他管线平行和交叉的坐标、标高，与城市或园区管网的衔接位置。
(8)设备配线连线图。
各系统外接线量复杂的设备需提供接线图，如楼字自控系统的控制器、门禁管理系统的控制器、停车管理系统、电视监控系统控制室内设备间连线。
背景音乐控制室内设备间连线等等。
外接线简单的可注明参见设备说明书，如摄像机、扬声器等的接线。
弱电系统工程设计说明
弱电系统工程设计说明一、工程概况及工程范围现在的智能建筑系统可以涵盖的功能有几十个子系统：1、保安监控功能：闭路电视监控系统、防盗报警系统、门禁管理系统、巡更管理系统、周界报警系统、火灾报警系统、消防喷淋系统、应急广播系统、应急照明系统、应急呼叫系统等等；2、环境舒适功能：卫星及有线电视系统、背景音乐及广播系统、多媒体点播系统、多功能智能卡系统、空气调节系统、供暖控制系统、变配电控制系统、给排水控制系统、电子导游系统、停车场管理系统、照明与灯光控制系统等等；3、通信功能：会议电视系统、对讲系统、综合布线系统、电子广告系统、计算机网络系统、程控交换机系统、网络电话系统、无线通信系统等等。
根据图书中心弱电工程招标文件要求，本次弱电系统由以下子系统组成：网络布线系统（含无线网络综合布线）安防监控有线电视布线系统LED显示屏学术报告厅音响系统会议室音响系统门禁系统程控电话系统图书查询系统智能灯光控制系统二、设计指导思想根据招标文件要求和建筑平面图，结合我公司多年的工程实施经验，根据以下指导思想对图书中心的弱电系统工程进行设计：系统设计坚持高起点，保证系统的先进性和在国内同行中的领先地位；在进行系统设计、器材选型时，贯彻“实用、可靠、先进、经济”的原则，以应用为导向，推进管理，按急用先上、分步到位的原则建设；系统充分考虑功能扩展性和技术升级性，适应当代信息技术迅猛发展的要求，以求达到最佳效果。
三、设计原则根据上述指导思想，在图书中心的弱电系统设计中我们遵循以下原则：1、可行性和适应性：系统保证技术上的可行性和经济上的可能性，满足今后发展的需要。
2、实用性和经济性：系统建设始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。
3、先进性和成熟性：系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。
不但能反映当今的先进水平，且具有发展潜力，关键设备选用国际主流产品。
4、开放性和标准性：为了满足系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需要，必须追求系统的开放性和标准性。
某地地下车库弱电电气图(含设计说明)
弱电施工图纸设计说明
弱电施工图纸设计说明一、工程概述本弱电施工图纸设计旨在为具体项目名称提供全面、可靠且高效的弱电系统解决方案。
该项目位于项目地点，总建筑面积为建筑面积平方米，涵盖了建筑功能，如办公、住宅、商业等多种用途。
二、设计依据1、国家及地方现行的有关设计规范、规程及标准，如《智能建筑设计标准》（GB 50314-2015）、《综合布线系统工程设计规范》（GB 50311-2016）等。
2、建设单位提供的设计任务书及相关要求。
3、建筑、结构、给排水、电气等相关专业提供的设计图纸和资料。
三、设计范围本次弱电系统设计包括以下子系统：1、综合布线系统2、计算机网络系统3、安全防范系统（包括视频监控系统、入侵报警系统、门禁管理系统等）4、有线电视系统5、背景音乐及紧急广播系统6、多媒体会议系统7、机房工程四、综合布线系统1、系统概述综合布线系统是整个弱电系统的基础，为各类信息的传输提供高速、稳定的通道。
2、工作区子系统根据不同的使用功能，在工作区设置相应的信息插座，包括语音插座和数据插座。
插座采用符合标准的 RJ45 模块，安装高度距地面具体高度。
3、水平子系统水平线缆采用六类非屏蔽双绞线，满足语音、数据及图像等信号的传输要求。
线缆沿金属线槽或 PVC 管敷设至各工作区。
4、垂直子系统垂直干线采用大对数电缆和光纤，分别用于语音和数据的传输。
电缆和光纤敷设在弱电竖井内的桥架中。
5、管理子系统在每层的弱电间设置配线架，对水平线缆和垂直干线进行管理和连接。
6、设备间子系统设备间位于具体位置，安装有网络设备、服务器等核心设备。
五、计算机网络系统1、系统架构采用核心层、汇聚层和接入层的三层网络架构，确保网络的稳定性和可扩展性。
2、核心层核心交换机具备高速转发能力和强大的路由功能，负责整个网络的数据交换。
3、汇聚层汇聚交换机连接多个接入层交换机，对数据进行汇聚和处理。
4、接入层接入层交换机为终端设备提供网络接入，实现用户与网络的连接。
工厂生产线弱电系统设计说明
工厂生产线弱电系统设计说明介绍本文档旨在说明工厂生产线弱电系统的设计方案和要求。
弱电系统在工厂生产线中起着重要的作用，包括保证电力供应、通信、安全监控等功能。
设计原则1. 可靠性：弱电系统应具备高可靠性，确保生产线的稳定运行。
2. 安全性：弱电系统的设计应符合相关的安全标准和规定，确保工作人员的安全。
3. 灵活性：弱电系统应具备一定的灵活性，能够适应工厂生产线的变化和扩展。
4. 可维护性：弱电系统的设计应考虑维护和保养的方便性，以降低维护成本。
弱电系统组成工厂生产线弱电系统主要包括以下几个方面的内容：电力供应系统电力供应系统是弱电系统的基础，包括电源配电、线路布置、保护装置等。
设计时应考虑负荷需求、安全性要求和备用电源等因素。
通信系统通信系统在工厂生产线中起到连接各个设备的作用，包括数据传输、远程控制等功能。
设计时应考虑传输速率、网络安全和可靠性等因素。
安全监控系统安全监控系统主要用于监控工厂生产线的安全状态和异常情况，包括视频监控、报警设备等。
设计时应考虑监控范围、数据存储和报警机制等因素。
环境监测系统环境监测系统用于监测工厂生产线的环境参数，包括温度、湿度、气压等。
设计时应考虑传感器选择、数据采集和报警机制等因素。
设计要求1. 根据工厂生产线的具体需求，设计弱电系统的功能模块和布局。
2. 选择适当的设备和技术，确保弱电系统的性能和可靠性。
3. 进行弱电系统的布线规划，确保线路的安全和可维护性。
4. 设计合理的备份和恢复机制，确保弱电系统在故障情况下的可恢复性。
5. 进行弱电系统的测试和调试，确保系统的正常运行。
6. 提供详细的弱电系统设计文档和操作手册，以便工作人员了解和操作弱电系统。
总结工厂生产线弱电系统的设计是保证工厂生产线稳定运行的重要组成部分。
设计时应注重可靠性、安全性、灵活性和可维护性，确保系统满足工厂生产的需求。
弱电施工图纸设计说明
摘要：施工图的设计说明非常重要，在实行设计终身负责制的今天，尤为如此。
文章阐述的弱电设计说明是作者结合多年设计经验，力求全面、翔实，希望对建筑电气设计同行有所帮助。
关键词：楼宇自控综合布线有线电视安全防范停车场管理广播火灾自动报警及消防联动１建筑概况本工程位于（）（）路与（）路交叉口（）。
建筑面积（ｍ２）。
地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类防火建筑。
建筑主体高度（ｍ），裙房高度（ｍ）。
结构形式为（），基础为（），楼板厚（ｍｍ），垫层厚（ｍｍ）。
２设计依据（１）各市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计要求；（３）中华人民共和国现行有关规范：《民用建筑电气设计规范》ＪＧＪ／Ｔ１６－９２；《高层民用建筑设计防火规范》ＧＢ５００４５－９５（２００１年版）；《火灾自动报警系统设计规范》ＧＢ５０１１６－９８；《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１１－２０００；《汽车库、修车库、停车场设计防火规范》ＧＢ５００６７－９７；《人民防空地下室设计规范》ＧＢ５００３８－９４；《人民防空工程设计防火规范》；ＧＢ５００９８－９８；《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２０００；《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－９４；《有线电视系统工程技术规范》ＧＢ５０２００－９４；其它有关的国家及地方现行规程、规范；（４）各专业提供的设计资料。
３设计范围本设计包括红线内的以下内容：（１）楼宇自控系统；（２）综合布线系统（电话、计算机）（不涉及网络设备）；（３）有线电视及卫星电视系统；（４）安全防范系统（保安监视、门禁、入侵探测）；（５）同声传译系统；（６）停车场管理系统；（７）微蜂窝机站；（８）广播系统（包括背景音乐及紧急广播）；（９）火灾自动报警及消防联动系统；（１０）报告厅、多功能厅等的音响系统（与专业厂家配合）；（１１）系统集成；（１２）根据甲方（）文，本工程设计时，公共场所及所有办公室的弱电设备均只做预留，弱电由弱电竖井经电缆桥架或线槽引至房间门口，待以后由室内装修设计负责进行二次设计；（１３）本工程电信分界点在总配线架处。
弱电系统制图规范和标准
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小.建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下：（1—1图)2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
（1-2图)4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
（1-3图)工程设计图纸幅面和图框大小应符合国家标准GB6988.2—86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0。
35、0.5、0。
7、1。
0、1。
4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2：1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧.（3-1图）5、图纸设计过程中,如下列情况必须添加索引线说明：1）敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3）当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
弱电系统制图规范和标准
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下:(1-1图)2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框.5、图框根据图纸比例或要求，图框缩放以比例大小缩放.工程图纸尺寸表(单位：毫米）工程设计图纸幅面和图框大小应符合国家标准GB6988。
2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面.在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称.二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除.3、设置时,统一采用粗线、中粗线和细线的宽度比率为4：2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下:（2—2图)工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍.对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用:0.25、0。
35、0。
5、0。
7、1。
0、1。
4毫米.当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分.三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀.其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3—1图）5、图纸设计过程中,如下列情况必须添加索引线说明:1) 敷设管、桥架的规格大小时；2）当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
图纸设计说明
图纸设计说明一.设计依据1.建筑专业提供的条件图；2.建设单位提供的设计要求；3.设计院下达的设计任务书；4.暖通和给排水专业提供的工艺要求及用电设备容量；5.国家现行有关设计规范，规程及标准：《民用建筑电气设计规范》JGJ/16-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-95《建筑物防雷设计规范》GB50057-94(2000年版)《高层民用建筑设计防火规范》GB50045-95(2005年版)《住宅设计规范》GB50096-2003《火灾自动报警系统设计规范》GB50116-98《等电位联结安装》02D501-2《住宅小区建筑电气设计和施工》03D603二.工程概况本工程为为二十六层，由三个单元组成，每个单元每层均为一梯三户。
地下一层为住宅跃下层住宅及设备用房，地下二层为自行车库，地上一至二十六层为住宅。
地下一层高3.3m，地下二层高3.65m地上住宅一~二十六层高2.9m，建筑高度76.85m。
总建筑面积31450.4㎡，其中：地下建筑面积：2596.35㎡，地上建筑面积：28854.05㎡.三.设计范围楼内照明，电力供配电，防雷保护，接地保护，可视对讲系统，电话、有线电视及宽带网络系统、火灾自动报警及消防联动系统等。
四，电源及配电方式1.负荷等级本工程为一类高层建筑，其中应急照明、消防风机、消防水泵等消防用电和消防电梯为一级负荷，其余用电为三级负荷。
2.供电电源根据建设方提供在小区设置箱式变压器，由两路10KV高压电源供电，以满足一级负荷供电要求，电源电缆经沿电缆沟或直埋至位于本建筑的低压配电室，再由此采用放射和树干相结合方式引出干线向住宅内各用电点配电。
其中楼内照明电源和动力电源接自箱变内不同变压器的低压母线段，所有电源配电电压等级为380V/220V，一级负荷的两个电源，当一个电源发生故障时，另一个电源不应同时受到破坏；且应急电源和正常电源之间必须采取防止并列运行的措施。
003弱电施工设计说明
003弱电施工设计说明一、项目背景弱电工程是指除了电力线路以外的信号、通信、监控、安防、广播、消防、电视、电路与原材料的配套工程。
随着科技的进步和信息化的快速发展，弱电工程在各个领域中的应用越来越广泛。
本项目公司的弱电施工设计，旨在提供一个可靠、高效、安全的弱电系统，满足公司的业务需求。
二、设计目标1.整体设计目标：根据公司的业务需求，设计一个整体弱电系统，满足各个业务系统的功能要求和性能指标。
2.灵活性：弱电系统应具有一定的灵活性，能够适应未来业务需求的变化和扩展。
3.安全性：弱电系统应具备较高的安全性，能够保护公司的信息资产和员工的人身安全。
4.可靠性：弱电系统应尽量避免故障和系统停机时间，保证业务的连续性。
5.可维护性：弱电系统应易于维护和管理，方便对系统设备进行维修和升级。
三、设计内容1.弱电系统组成(1)通信系统：设计包括公司内部通信系统和对外通信系统，满足公司内部员工之间的通信需求，以及与外部合作伙伴和客户之间的通信需求。
(2)监控系统：设计包括视频监控和安防报警系统，保障公司的安全和资产的保护。
(3)数据中心：设计一个高可靠性和高可用性的数据中心，用于存储和处理公司的重要数据和信息。
(4)网络系统：设计一个高速、稳定的网络系统，实现各个部门之间的无缝连接和信息共享。
(5)电视系统：设计一个能够提供全方位的电视娱乐和信息服务的系统，满足员工和客户的需求。
(6)其他系统：根据公司的特殊需求，设计其他适配的系统，如消防系统、音乐广播系统等。
2.弱电系统设计原则(1)整体性原则：弱电系统应当统筹规划，设计整体方案，保证各个系统之间的协调运作。
(2)合理化原则：弱电系统应设计合理的布线方式和设备配置，最大限度地提高系统的效率和性能。
(3)可扩展性原则：弱电系统应具备一定的扩展能力，能够适应未来业务需求的变化和发展的需要。
(4)安全性原则：弱电系统应设计合理的安全措施，保障信息资产的安全性和员工的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图设计说明工程概况建设单位：安宁职业教育基地管理委员会项目名称：中共安宁市委党校、安宁市行政学校异地新建项目项目地点：安宁市职教园区项目建设规模：本项目共拟建地上11层，地下1层。
总建筑面：约19353.21平方。
建筑高度：43.5米。
建筑形式：框剪结构。
建筑分类：一类高层综合楼，建筑功能：食堂，教室，办公，学员宿舍。
设计依据及验收规范（１）市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计要求；（３）中华人民共和国现行有关规范：《智能建筑工程质量验收规范》（GB 50339—2019）《建筑智能化系统工程设计规范》DGJ32/D01-2019《智能建筑设计标准》（GB/T 50314—2019）《民用建筑电气设计规范》JGJ16-2019；《工程建设施工企业质量管理规范》GB/T 50430-2019《安全防范工程技术规范》（GB 50348—2019）《视频安防监控系统工程设计规范》GB/T 50395-2019《出入口控制系统工程设计规范》GB/T 50396-2019《入侵报警系统工程设计规范》GB/T 50394-2019《综合布线系统工程验收规范》（GB 50312—2019）《综合布线系统工程设计规范》（GB 50311—2019）《安全防范工程验收规则》(GA308-2019)《安全防范工程程序与要求》(GA/T75-94)《安全防范系统通用图形符号》(GA/T74-2019)《建筑电气工程设计常用图形和文字符合》（00D001）《建筑与建筑群综合布线系统工程施工验收规范》(GB/ 50311-2019)《建筑物电子信息系统防雷技术规范》GB50343-2019《电子信息系统机房设计规范》GB50174-2019；《电子信息系统机房施工及验收规范》GB 50462-2019；《公共建筑节能设计标准》GB50189-2019（４）各专业提供的设计资料。
３设计范围:（１）综合布线系统；（２）有线电视系统；（３）安全防范系统；（４）门禁系统；（５）会议室系统；（６）停车场管理系统；（７）广播系统（８）公共信息发布系统；（９）周界报警系统（１０）机房建设；（１１）无线网络覆盖；1 综合布线系统（1）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。
综合布线系统可以实现世界范围资源共享，本设计仅考虑布线不涉及网络设备；（2）由市政引来外线电缆，进入五层通讯机房。
本设计仅负责总配线架以下的配线系统；（3）本工程计算机和电话采用非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。
所有汇聚点均拉倒通讯机房，应考虑环境条件，并根据网络的要求配ＵＰＳ电源；（4）办公部分按（６）ｍ２左右一组信息点设置。
（5）出线插座采用ＲＪ４５六类型，暗装，底边距地０．３ｍ（有架空地板的房间，底边距架空地板０．３ｍ）；（6）网络设备则根据最终用户的需求自行配备；2 有线电视及卫星电视系统（1）有限电视系统采用网络电视，每一个用户端拉一条非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。
所有汇聚点均拉倒通讯机房，（2）用户出线口暗装，底边距地０．３ｍ；（3）有限电视设备则根据最终用户的需求自行配备；或向运营商申请；3 安全防范系统（1）保安监视机房设在一层（与消防中心合用）；（2）在本工程道路，各出入口，电梯轿箱内及（二）层以上各层走道内及消防楼梯内设保安监视摄像机；（3）所有摄像机的电源，由监控机房主机供给。
（4）系统控制方式为编码控制；（5）摄像机采用网络高清摄像机，带自动增益控制、逆光补偿、电子高亮度控制等，根据安装地点监视要求，配备相应的摄像机。
（6）中心控制室内操作人员可通过控制键盘执行控制切换命令。
（7）所有摄像点应同时录像，录像选用数字硬盘录像系统，内置高速硬盘，容量不低于动态录像储存一个月的空间，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。
图像分辨率不低于（６４０×４８０）像素；（8）监视器的图像质量按五级损伤制评定，图像质量不应低于４分；（9）监视器图像水平清晰度：彩色监视器不应低于（４００、２７０）线；（10）监视器图像画面的灰度不应低于８级；（11）每个普通监视点设一条PVC管，暗敷在楼板或墙内；（12）系统各路视频信号，在监视器输入端的电平值应为１Ｖｐ－ｐ±３ｄＢＶＢＳ；（13）系统各部分信噪比指标分配应符合：摄像部分为４０ｄＢ、传输部分为５０ｄＢ、显示部分为４５ｄＢ的要求；4 门禁系统（１）门禁系统机房（与通讯机房合用）；（２）在宿舍区设有电子门锁、读卡器、门内手动开关，对通过对象及通行的时间进行控制、监视及设定；（３）系统应具有以下功能：①记录、修改、查询所有持卡人的资料，并可随时修改持卡人通行权限。
②监视、记录所有出入情况及出入时间；③监视门磁开关状态，具有报警功能；④对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。
⑤对非法侵入或破坏进行报警并进行记录；⑥当火灾信号发出后，自动打开相应的电子门锁，方便人员疏散。
（４）现场控制器设在（就地、弱电竖井内），走道管线在（弱电线槽内）敷设，从线槽至控制模块穿PVC管。
控制模块至请求开门按钮、读卡器、电控锁等暗敷PVC管，门磁开关、电控锁等应注意与门配合；（５）系统允许每个门可单独提供所有操作功能，系统信息通信采用标准接口及协议；5 会议室系统1、系统配置根据多功能会议室的功能要求，配置如下系统：大屏幕投影显示系统切换系统数字会议发言系统音响扩声系统智能中央控制系统2、大屏幕投影显示系统功能需求会议室大屏幕及等离子显示系统功能基本要求为显示计算机及网络资源的图文资料，显示来自会议室的DVD、播放的视频图像等。
图像显示不低于1024×768分辨率、4000ANSI流明，会议室大屏幕显示系统应能显示多路视频信号及计算机信号，并能任意切换、调取图像等。
3、切换系统功能需求（1）大屏幕显示系统基本要求为可显示来自计算机的VGA图像等：显示来自会议室的DVD播放的视频图像等。
（2）根据以上需求，大屏幕显示系统前端应该配置VGA切换器和倍线器，多路信号可以任意选择、切换输出给大屏幕显示系统。
切换器主要是解决会议室内各个计算机信号／音视频信号输入和输出显示的选择切换。
切换器除了可以通过前面板的轻触式按键进行手控之外，还具备RS-232/RS-422通讯端口及厂家提供的协议，方便与中控系统或多媒体电脑连接。
4、数字会议发言系统功能需求根据本会议室的功能需求和实际环境，我们为会议桌上的与会人员配备具有讨论发言功能的会议话筒，共计8个代表机和1个主席机。
这样就座的与会人员可通过面前的会议话筒发言，主席机可控制所有代表机的发言状态。
5、智能中央控制系统系统组成根据系统的设计目标和要求。
由于会议室整套系统操作涉及多个系统的协调动作，为了方便使用人员进行控制，简化操作流程，提高工作效率，用智能化的中央控制系统将会议室所有系统的设备操作集中控制，使设备有机地结合在一起，简化繁琐的操作流程，即对项目中音响和扩声系统、会议发言和控制系统、音视频、VGA信号切换系统、投影显示系统等各项子系统实行智能化中央集中控制，实现后台统一管理。
使整个系统可以通过触摸屏实现所有控制。
为了保证声绝缘，地板上要求铺地毯，天花板要求装消音板，四周墙壁要求装隔音毯，窗子要求安装双层玻璃，桌子辅上桌布。
会议室进行了隔音处理后，房间中具有混响系数通常要求在0.35~0.55之间。
会议室的音响效果2、为保证会议进行时有一个安静的会议环境，减少噪音对于会议的影响，要求会议室环境噪声要求小于40DB，并有良好的吸音和隔音设备，控制会议环境的回声；3、选用专业会议扩音设备，包括音频功率放大器和音箱；4、扩声系统的功率放大器要求采用数个小容量功率放大器集中设置在同一机房的方式，用合理的布线和切换系统，保证会议室在损坏一台功放时，不造成会场声音中断。
5、声音信号输入功率放大器之前，要求采用均衡器和反馈抑制器进行处理,以提高声音信号的质量。
6、使用尽可能少的麦克风，因为麦克风越多，引入的背景噪音会越强，要求选用具备屏蔽手机信号干扰功能的麦克风。
7、在进行麦克风和音箱的布置时，要求使麦克风置于各音箱的辐射角之外，音箱要求分散布置，放置在会议室的四角，离墙壁0.5米左右。
8、调音台与会议电视终端设备必须共地。
六. 会议控制1、会议室要求配备独立的设备间（控制室），尽量选择会议室旁的房间为控制室，面积为20平方米左右。
控制室与会议室之间的隔墙要求加装玻璃了望窗，以便工作人员从控制室观察会场情况。
2、控制室要求配置小型监视器，用于工作人员监察图像、声音效果。
3、会议室和控制室要求预留终端线缆下线槽便于各种线缆的敷设。
4、会议系统设备、终端的安装方式需要根据实际情况而定。
七. 供电系统为保证会议室供电系统的安全可靠，减少经电源途径带来的电气串扰，要求采用三套供电系统。
（1）第一套供电系统作为会议室照明供电，（2）第二套供电系统用于空调等设备的供电。
空调供电要求为三相四线制。
（3）第三套供电系统作为整个终端系统的供电，并采用UPS不中断电源系统，第三套供电系统作为整个终端设备、控制室设备的供电，该套供电系统供电能力要求不小于10安培。
（4）该套供电系统须配备不间断电源系统(UPS)，每套终端设备需配备一台功率不小于1500W的UPS；每套MCU设备需配备一台功率不小于1000W的UPS。
供电系统输出交流电要求满足以下条件：220V±5％，50Hz±5%。
（5）交流电源的杂音干扰电压不应大于100mV。
（6）会议室、控制室需有若干AC220V/15A的三芯电源插座，均匀分布在四周墙面。
保护地线必须采用三相五线制中的第五根线，与交流电源的零线必须严格分开，防止零线不平衡电流对会议电视产生严重的干扰影响。
（7）接地系统要求采用单点接地的方式，信号地、机壳地、电源告警地、防静电地等均要求分别用导线经接地排，一点接至接地体。
（8）保护地线的接地电阻值在单独设置接地体时要求小于3 欧姆，采用联合接地体时，要求小于0.5 欧姆，要求给控制室和会议室供电的交流电源零线和地线的电压差≤1V。
6 停车场管理系统（１）本工程在车辆进出口设一套停车场管理系统。
采用影像全鉴别系统，对进出的内部车辆采用车辆影像对比方式，防止盗车；外部车辆采用临时出票机方式；（２）系统应具备：①出、入口影像鉴别；②出、入口票据核实，自动区分月票、临时票据等，自动计费；③自动计费、收费显示，出票机有中文提示，自动打印收据；④出入栅门自动控制；⑤入口处设空车位数量显示；⑥使用过期票据报警；⑦非本停车场票据报警；⑧物体堵塞验卡机入口报警；⑨非法打开收款机钱箱报警；⑩出票机内票据不足报警；（３）收费亭主机至道闸、入口空车位数量显示器，进、出口摄像机，进、出口验票机预留PVC管；道闸至地感线圈预留PVC管；7 广播系统（１）广播机房与通讯机房室合用，消防紧急广播与背景音乐合用；（２）末端广播分：专用消防紧急广播、背景音乐兼消防紧急广播；（３）会议厅等设独立的广播系统，这些场所需另设专用消防紧急广播；（４）消防紧急广播优先于其他广播；（５）广播区域划分应在满足消防广播区域划分的前提下，满足建筑功能划分的需要。
