电气配管

1、配管的一般规定（1）金属导管必须接地（PE）或接零（PEN）可靠。

（2）所有管口在穿入电线、电缆后应做密封处理。

（3）当导管埋入建筑物、构筑物暗配时，其与建筑物、构筑物表面的距离不应小于15mm，若是绝缘导管在砖墙上剔槽埋设时，还应采用强度等级不小于M10的水泥砂浆抹面保护。

（4）室外埋地敷设的电缆导管，其壁厚不得小于2mm，埋深不应小于0.7m。

（5）室内（外）导管的管口应设置在盒、箱内，在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。

（6）电缆导管的弯曲半径不应小于规范规定的电缆最小允许弯曲半径。

（7）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。

当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管。

（8）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施。

在穿过建筑物伸缩、沉降缝时，也应采取保护措施。

（9）为了穿、拉线方便，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒。

1）管长度每超过30m，无弯曲；2）管长度每超过20m，有1个弯曲；3）管长度每超过15m，有2个弯曲；4）管长度每超过8m，有3个弯曲；（10）为了克服导线自重带来的某些危害，当垂直敷设电线保护管遇到下列情况之一时，应增设固定导线用的拉线盒。

1）管内导线截面50mm2及以下，长度每超过30m。

2）管内导线截面70~95mm2及以下，长度每超过20m。

3）管内导线截面120~240mm2及以下，长度每超过18m。

2、线管的选择表4.8 单芯导线穿管选择表（1）钢管的防腐处理对于非镀锌钢管，为防止生锈，在配管前应对管子的内壁、外壁除锈、刷防腐漆。

管子内壁除锈，可用圆形钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷，把管内铁锈清除干净。

管子外壁除锈，可用钢丝刷打磨，也可用电动除锈机。

除锈后，将管子的内外表面涂以防腐漆。

配管基础知识

配管基础1、概要本篇将通过文字、图形详细介绍配管专业设计中经常遇到的材料。

2、配管专业各类常见材料：通常把除钢管（或FRP管、CU/NI管、PVC管等）、阀门和其它特殊件（过滤器、软管、阻火器等）除外，管道上安装的其它材料统称为管件（PIPE FITTING）。

1）钢管（PIPE）：配管专业材料中除穿墙件、管支架外，一般均采用无缝钢管。

2）弯头：ELLBOW，缩写ELB，弯头有长短半径、角度之分，通常料表中所列的90ELB 是指1.5倍公称直径的90°弯头；45ELB指1.5倍公称直径的45°弯头；另外有1.0倍公称直径的短半径弯头偶尔也在配管工程中出现，但很少使用，多用在一些空间局限、90°弯头放不下的场所，采办料单描述：S90ELB。

另外还有一些60°、30°的弯头，但很少采用，如果现场确实需要该类弯头，工人通常用90°、45°的弯头切割。

海上平台配管有时会采用5DN的弯管，例如海管上平台段管线一般中间设计弯管，另外对于输送固体颗粒介质、或液体中还有固体颗粒较多的管线，为减少摩擦、堵塞，通常也在转弯处采取大半径弯管。

该类弯管需要由详细设计提交弯管加工图，外委加工。

BW对焊SW承插焊NPT螺纹连接3）法兰（FLANGE）就法兰与管子端连接形式而言有如下几种连接方式：SW（承插焊SOCKET WELD）、WN（带颈对焊WELD NECK）、NPT（螺纹连接）、LAPPED（活套法兰）、SO（SLIDE ON平焊）。

海上常采用前三项，后三项在陆地化工厂中有应用。

法兰的密封面有以下几种：RF（凸面RAISED FACE）；FF（俗称全光面FULL FACE）、RTJ（环连接榫槽面）、RFM（F）（榫槽面）。

注意事项：对于SW及NPT连接的法兰，在提料时常常有人描述为：FLANGE 3000LB 16MN JB4726-2000，SW-RF ，这是不对的。

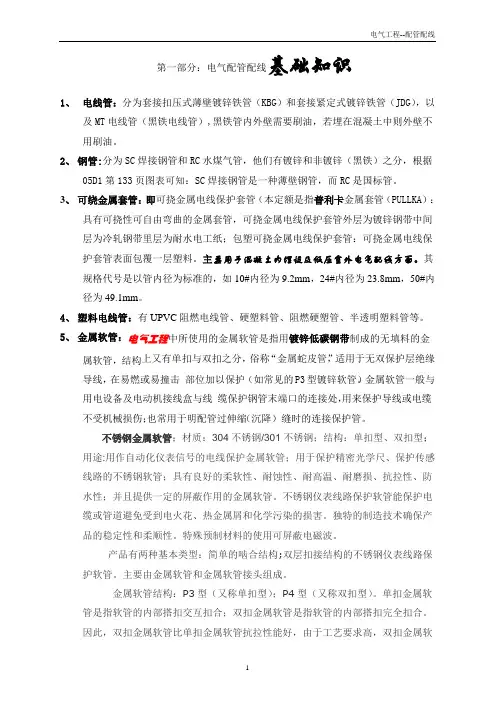

电气工程--配管、配线基础知识

第一部分：电气配管配线基础知识1、电线管：分为套接扣压式薄壁镀锌铁管（KBG）和套接紧定式镀锌铁管（JDG），以及MT电线管（黑铁电线管）,黑铁管内外壁需要刷油，若埋在混凝土中则外壁不用刷油。

2、钢管:分为SC焊接钢管和RC水煤气管，他们有镀锌和非镀锌（黑铁）之分，根据05D1第133页图表可知：SC焊接钢管是一种薄壁钢管，而RC是国标管。

3、可绕金属套管：即可挠金属电线保护套管（本定额是指普利卡金属套管（PULLKA）：具有可挠性可自由弯曲的金属套管，可挠金属电线保护套管外层为镀锌钢带中间层为冷轧钢带里层为耐水电工纸；包塑可挠金属电线保护套管：可挠金属电线保护套管表面包覆一层塑料。

主要用于混凝土内埋设及低压室外电气配线方面。

其规格代号是以管内径为标准的，如10#内径为9.2mm，24#内径为23.8mm，50#内径为49.1mm。

4、塑料电线管：有UPVC阻燃电线管、硬塑料管、阻燃硬塑管、半透明塑料管等。

5、金属软管：电气工程中所使用的金属软管是指用镀锌低碳钢带制成的无填料的金，适用于无双保护层绝缘属软管，结构上又有单扣与双扣之分，俗称“金属蛇皮管”导线，在易燃或易撞击部位加以保护（如常见的P3 型镀锌软管）。

金属软管一般与用电设备及电动机接线盒与线缆保护钢管末端口的连接处，用来保护导线或电缆不受机械损伤；也常用于明配管过伸缩（沉降）缝时的连接保护管。

不锈钢金属软管；材质：304不锈钢/301不锈钢；结构：单扣型、双扣型；用途:用作自动化仪表信号的电线保护金属软管；用于保护精密光学尺、保护传感线路的不锈钢软管；具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性、防水性；并且提供一定的屏蔽作用的金属软管。

不锈钢仪表线路保护软管能保护电缆或管道避免受到电火花、热金属屑和化学污染的损害。

独特的制造技术确保产品的稳定性和柔顺性。

特殊预制材料的使用可屏蔽电磁波。

产品有两种基本类型：简单的啮合结构;双层扣接结构的不锈钢仪表线路保护软管。

第五章：电气工程配管、配线

第五章：配管、配线
三、线管配线工程施工一般规定管内穿线导线连接
第五章：配管、配线
一、线管配线-绝缘导线穿在管内敷设优点：安全可靠，避免腐蚀性气体的侵蚀和机械损伤，更换电线方便。线管：水煤气管、焊接钢管（以内径计算）、电线管（薄壁管）、普利卡金属套管、硬塑料管、半硬塑料管、塑料波纹管、软塑料管、软金属管（蛇皮管）钢管：镀锌钢管、非镀锌管（黑铁管） 1）阻燃PVC管 2）焊接钢管SC-厚壁电线管(DN15、20、25、32、40、50、65、80、100) 3）水煤气管G/RC 4）电线管TC薄壁管 5）硬塑料管PC聚氯乙烯硬质电线管 6）阻燃半硬塑料管-PVC 普通碳素钢电线套管MT（DN16、19、25、32、38、51、64、76）、套接扣压式薄壁钢管KBG、套接紧定式钢管JDG（DN16、20、25、32、40、 50、63）、聚氯乙烯半硬电线管FPC（或PC:DN16、20、25、32、40、50、63）、金属线槽SR、塑料线槽PR、电缆桥架CT
第五章：配管、配线
第五章：配管、配线
第五章：配管、配线
第五章：配管、配线
第五章：配管、配线
二、普利卡金属套管配线-适用场所、敷设要求三、瓷夹和瓷瓶配线-适用场所、组成、瓷瓶类型（鼓式G、针式P、蝶式ED）四、线槽配线-金属线槽SR、塑料线槽PR 五、塑料护套线配线-线路敷设要求六、钢索配线-适用场所、配线要求
第五章：配管、配线
2014.10.09
第五章：配管Leabharlann 配线5.1配管、配线工程基础知识 5.1.1室内配电线路配管、配线：由配电屏（箱）接到各用电器具的供电和控制线路的安装。明配管：用管卡子固定于砖、混凝土结构上或固定于钢结构支架及钢索上，即敷设于建筑物墙壁、柱子、顶棚等表面，能够看到线路的走向及敷设方式，代号用E表示。暗配管：需配合土建施工，将管子预敷设在墙、顶板、梁、柱内部，表面看不到管子具体走向，代号用C标识。室内导线敷设方式：线管配线、瓷夹和瓷瓶配线、线槽配线、塑料护套线明敷设、钢索配线、桥架配线、车间带型母线安装等。

疏水阀的配管规定

2023/10/26
27
配管专业基础知识培训之一管道工程基础
附图4：疏水阀垂直安装，疏水阀安装的典型配管
2023/10/26
28
4
配管专业基础知识培训之一管道工程基础
1.3. 蒸汽系统中的腐蚀
引起结垢和腐蚀的两个主要原因是二氧化碳气体和氧气作为碳酸盐溶解于锅炉给水中的二氧化碳气体进入系统。一旦于冷的凝结水混合就会生成碳酸，对管道及设备产生腐蚀。氧气一旦进入系统，会加剧碳酸的作用，加快腐蚀。
5
1.4. 疏水阀的分类
疏水阀的选用方法是根据排水量（凝结水量）与阀前后的压力差选择疏水阀的公称直径，应选用在最小压差下能满足最大排量的直径，按样本确定其规格。疏水能力为正常凝结水量的3～4倍。
2023/10/26
9
配管专业基础知识培训之一管道工程基础
2.3具有下述情况之一的蒸汽管道或蒸汽加热设备应安装疏水阀：
2023/10/26
13
配管专业基础知识培训之一管道工程基础
3.2 疏水阀的出口管
3.2.1 疏水阀的出口管管径应按汽液混相计算，不可根据疏水阀接口尺寸确定管径，一般疏水阀后出口管径比接口尺寸大1-2级；
3.2.2 疏水阀的出口管尽量减少背压，管径要大，管道布置尽量短，少拐弯，尽量减少向上提升的立管；
5.1.2 凝结水总管低于疏水阀时疏水阀安装的典型配营 -Ⅲ型，Ⅳ型
2023/10/26
23
配管专业基础知识培训之一管道工程基础
5.2 凝结水不回收流程
5.2.1 疏水阀水平安装时疏水阀安装的典型配管-Ｖ型， Ⅵ型
5.2.2 疏水阀垂直安装时疏水阀安装的典型配管-Ⅶ型， Ⅷ型

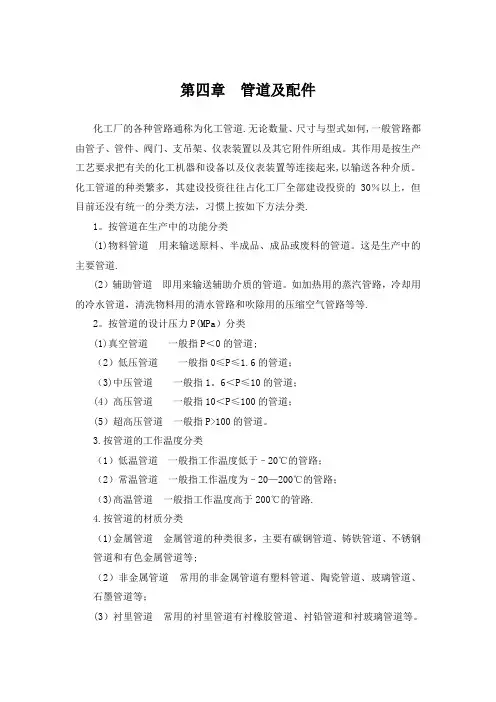

管道及配件基础知识

第四章管道及配件化工厂的各种管路通称为化工管道.无论数量、尺寸与型式如何,一般管路都由管子、管件、阀门、支吊架、仪表装置以及其它附件所组成。

其作用是按生产工艺要求把有关的化工机器和设备以及仪表装置等连接起来,以输送各种介质。

化工管道的种类繁多，其建设投资往往占化工厂全部建设投资的30％以上，但目前还没有统一的分类方法，习惯上按如下方法分类.1。

按管道在生产中的功能分类(1)物料管道用来输送原料、半成品、成品或废料的管道。

这是生产中的主要管道.(2）辅助管道即用来输送辅助介质的管道。

如加热用的蒸汽管路，冷却用的冷水管道，清洗物料用的清水管路和吹除用的压缩空气管路等等.2。

按管道的设计压力P(MPa）分类(1)真空管道一般指P＜0的管道;（2）低压管道一般指0≤P≤1.6的管道；（3)中压管道一般指1。

6＜P≤10的管道；(4）高压管道一般指10＜P≤100的管道；(5）超高压管道一般指P>100的管道。

3.按管道的工作温度分类（1）低温管道一般指工作温度低于–20℃的管路；（2）常温管道一般指工作温度为–20—200℃的管路；（3)高温管道一般指工作温度高于200℃的管路.4.按管道的材质分类（1)金属管道金属管道的种类很多，主要有碳钢管道、铸铁管道、不锈钢管道和有色金属管道等;（2）非金属管道常用的非金属管道有塑料管道、陶瓷管道、玻璃管道、石墨管道等；(3）衬里管道常用的衬里管道有衬橡胶管道、衬铅管道和衬玻璃管道等。

第一节化工管路的标准化1.公称直径管子和管路附件的公称直径是为了设计、制造、安装和修理的方便而规定的一种标准直径.一般情况下,公称直径的数值既不是管子的内径,又不是管子的外径，而是与管子的内径相接近的整数。

表示,其后附加公称直径的数值。

例如:公称直径为100毫公称直径用符号DN100表示.米，用DN2。

公称压力表示，公称压力是为了设计、制造和使用的方便而规定的一种标准压力，用PN2.5表示.其后附加压力数值。

配管工作应掌握的基础知识

配管工作应掌握的基础知识前言配管专业的工作比较复杂，而且涉及面比较广泛，方方面面都需要注意，对实践经验的要求较高。

一个设计项目配管专业的设计工作比较繁重、琐碎，需要细心、耐心、责任心，避免浮躁。

配管需要掌握的技能1、了解、熟悉本专业所涉及的国内外常用规范、标准。

2、学会在工作中以PID图为依据进行设计。

3、能基本看懂工艺、总体、机械、舾装、结构的图纸，对于电仪专业的知识有粗糙的了解即可。

这主要是由于目前设计工作往往是专业交叉、联系密切。

4、能够读懂本专业的设计规格书，并逐步提高，最终能够实现独立编写配管规格书。

5、掌握配管设计中的基本理论，掌握配管布置的基本方法，例如调节阀组的配管设计、仪表流量计配管，管线标高确定、阀门位置设计等。

学会并掌握配管设计中的基本知识以及配管忌讳的设计方法。

尤其要学会那些设计方法是配管设计中最忌讳的，避免在日常工作中犯类似错误。

6、学会选择材料学会提料是配管工作的最基础工作，配管设计中材料项目实在繁多，要懂得如何去选择、描述这些材料。

7、学会生产平台、钻机模块一些典型的工艺流程，这样日后开展工作可以有的放矢。

8、学会配管详细设计工作，了解并掌握详细设计需要做什么，怎么做。

9、学会加工设计工作，了解并掌握详细设计需要做什么，怎么做。

需要掌握的软件AUTOCAD2、英语能力要求目前许多项目的设计文件以及国外采办的设备均全部采用英文，所以掌握英语是十分必要的。

英语的能力要求主要包括以下几方面：2.1词汇量主要指配管专业、机械专业的英语词汇，因为配管和机械的联系比较密切。

最主要的还要掌握石油方面的专业英语词汇。

2.2阅读理解能力要求具备一定的阅读理解能力，通过学习，能够读懂并理解配管专业所有规格书的具体含义。

汉语的阅读理解能力也需要增强。

尤其对英语、汉语中双重否定等语法的运用和理解，否则就会得出与正确解读恰恰相反的理解，造成工作失误。

当然正确理解这些英文资料需要一定的实践经验积累，如果你接触过这些知识就很容易体会，如果闻所未闻，翻译起来就会很吃力。

PDS配管建模培训教材1
