导体中的电场和电流(精)
导体中的电流分布与电场
![导体中的电流分布与电场](https://img.taocdn.com/s3/m/5f36a5133d1ec5da50e2524de518964bcf84d2d3.png)
导体中的电流分布与电场在学习电学的过程中,我们经常会遇到导体中的电流分布和电场的概念。
导体是一种能够导电的材料,其中的电子能够自由移动,形成电流。
导体中的电场则是由电荷分布引起的力场。
导体中的电流分布与电场之间存在着密切的关系。
首先,让我们来了解导体中的电流分布。
当一个导体中有电势差存在时,电子就会在导体内部移动,形成电流。
然而,导体中的电流并不是均匀分布的,而是集中在导体表面附近的区域。
这是因为导体内部的电场为零,电子在内部受到的力是平衡的,无法形成流动的电流。
而导体表面附近的电场较强,能够将电子从高电势区域移动到低电势区域,从而产生电流。
因此,导体内部的电流密度远小于导体表面附近的电流密度。
导体中的电场与电流分布有着密切的联系。
电场是由电荷分布引起的力场,定义为单位正电荷所受到的力。
在导体表面附近,由于电荷分布相对较密集,导致电场强度较大。
而在导体内部,电荷分布较为均匀,所以电场强度较小。
当导体表面附近的电场强度足够大时,电子就会被电场力推到导体表面,形成电流。
因此,导体表面附近的电场强度与电流分布密切相关。
在某些特殊情况下,导体内部仍然存在电场。
当导体内部存在有电场时,电子会在导体内部受到电场力的作用而移动。
这种情况一般发生在导体中存在局部非均匀的电荷分布或者导体被连接在外部电源上。
在导体内部存在电场时,电子会受到电场力的作用,沿着电场线的方向移动。
由于导体内部电场的存在,导致电流不仅在导体表面附近存在,而且可以进一步在导体内部扩散。
因此,在某些情况下,导体内部可以出现较强的电流分布。
除了导体内部的电流分布与电场的关系,导体的几何形状和材料的导电性也会对电流分布和电场产生影响。
导体的几何形状会影响导体表面附近的电场强度,从而影响电流分布。
例如,当导体的形状变得尖锐时,导致电场集中在尖锐的部分,导致电流在尖锐部分更集中。
导体材料的导电性也会影响电流分布。
导电性较好的材料,如金属,可以更容易形成电流,导致电流分布更密集。
2.1 导体中的电场和电流
![2.1 导体中的电场和电流](https://img.taocdn.com/s3/m/4506a16f443610661ed9ad51f01dc281e53a5634.png)
2.1 导体中的电场和电流导体中的电场和电流是固体物质中电子运动的重要性质。
在物质中存在自由电子,当外加电场作用于导体时,自由电子会受到电场力的作用而产生电流。
本文将详细介绍导体中的电场和电流的相关概念和特性。
1. 导体中的电场导体中存在大量自由电子,这些自由电子能够在导体内自由移动。
当导体外加电场时,电场力会作用于自由电子,使得电子在导体内发生漂移。
导体中的电场主要通过电子的漂移来展现。
导体中的电场强度与导体内自由电子的密度和电子的漂移速度相关。
当外加电场的电场强度增加时,自由电子的漂移速度也会增加,导致电流密度增大。
此时,导体中的电阻会产生一定的电压降,使得电流得以流动。
2. 导体中的电流导体中的电流是指带电粒子(一般为电子)在导体中的移动。
导体中的电流主要是由外电场作用于导体内的自由电子而产生的。
当外加电场作用于导体中时,电场力会作用于自由电子,使得它们在导体内发生漂移。
自由电子在导体内的漂移形成了电流。
导体中的电流方向与电场方向相反。
具体来说,当外加电场方向为正方向时,导体内的电流方向为负方向。
导体中的电流通过单位横截面积的电荷量来表示,单位为安培(A)。
电流大小与电荷量和电流流动的时间相关。
根据欧姆定律,导体中的电流与电压和电阻之间存在线性关系。
当给定电压情况下,导体的电阻越小,电流就越大。
3. 导体中的电场和电流关系导体中的电场和电流之间存在着密切的关系。
外加电场会使导体内的自由电子发生漂移,产生电流。
导体中的电流会使得导体内部形成一个电场分布,该电场与外加电场方向相反,抵消外加电场对导体内电子的作用。
导体中的电场分布可以用导体内的电势分布来描述。
在稳态下,导体内各点的电势相等。
这是因为在稳态下,导体内的自由电子已经达到了平衡状态。
通过电位移定义电场强度,可以得出导体内各点的电势相等。
导体中的电场分布和导体内的电流分布存在一定的关系。
在导体中存在一种现象,即导体内的电流主要在导体表面流动。
第1节导体中的电场和电流导学测试题

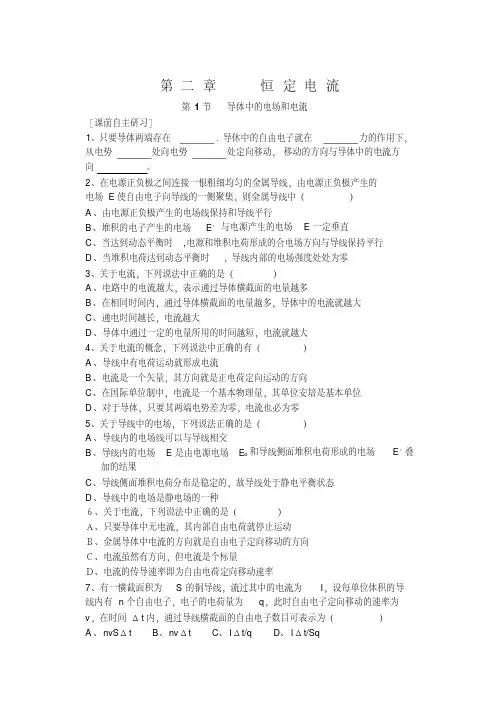

![第1节导体中的电场和电流导学测试题](https://img.taocdn.com/s3/m/cbebe5f5cc17552706220801.png)
第二章恒定电流第1节导体中的电场和电流[课前自主研习]1、只要导体两端存在.导休中的自由电子就在力的作用下,从电势处向电势处定向移动,移动的方向与导体中的电流方向。
2、在电源正负极之间连接一根粗细均匀的金属导线,由电源正负极产生的电场E使自由电子向导线的一侧聚集,则金属导线中()A、由电源正负极产生的电场线保持和导线平行B、堆积的电子产生的电场E,与电源产生的电场E一定垂直C、当达到动态平衡时,电源和堆积电荷形成的合电场方向与导线保持平行D、当堆积电荷达到动态平衡时, 导线内部的电场强度处处为零3、关于电流,下列说法中正确的是()A、电路中的电流越大,表示通过导体横截面的电量越多B、在相同时间内,通过导体横截面的电量越多,导体中的电流就越大C、通电时间越长,电流越大D、导体中通过一定的电量所用的时间越短,电流就越大4、关于电流的概念,下列说法中正确的有()A、导线中有电荷运动就形成电流B、电流是一个矢量,其方向就是正电荷定向运动的方向C、在国际单位制中,电流是一个基本物理量,其单位安培是基本单位D、对于导体,只要其两端电势差为零,电流也必为零5、关于导线中的电场,下列说法正确的是()A、导线内的电场线可以与导线相交B、导线内的电场E是由电源电场E o和导线侧面堆积电荷形成的电场E,叠加的结果C、导线侧面堆积电荷分布是稳定的,故导线处于静电平衡状态D、导线中的电场是静电场的一种6、关于电流,下列说法中正确的是()A、只要导体中无电流,其内部自由电荷就停止运动B、金属导体中电流的方向就是自由电子定向移动的方向C、电流虽然有方向,但电流是个标量D、电流的传导速率即为自由电荷定向移动速率7、有一横截面积为S的铜导线,流过其中的电流为I,设每单位体积的导线内有n个自由电子,电子的电荷量为q,此时自由电子定向移动的速率为v,在时间Δt内,通过导线横截面的自由电子数目可表示为()A、nvSΔtB、nvΔtC、IΔt/qD、IΔt/Sq8、电解液导电时,若5s 内分别有5c 的正离子和5c 的负离子通过电解槽中与电流方向垂直的截面,电路中电流是多少?若5s 内有5c 的正、负离子分别在阴阳极放电,电路中电流是多少?9、、已知电子的电荷量为e ,质量为m ,氢原子的电子在核的静电力吸引下做半径为r 的匀速圆周运动,电子运动形成的等效电流大小为多大?[课后巩固拓展]一、选择题☆1、电流通过生命机体或多或少都能传导,其电流的传导主要是靠()A 、自由电子导电B 、离子导电C 、电解质的水溶液导电D 、质子导电☆2、下列关于电流的说法中正确的是()A 、金属导体中,电流的传播速率就是自由电子定向迁移的速率B 、温度升高时,金属导体中自由电子热运动加快,电流也就增大C 、电路接通后,电子由电源出发,只要经过一个极短的时间就能到达用电器D 、通电金属导体中,自由电子的运动是热运动和定向移动的合运动☆3、如图所示,两截面不同,长度相同的均匀铜棒接在电路中,两端电压为U ,则()A 、通过两棒的电流不相等B 、两棒的自由电子定向移动的平均速率相同C 、两棒内的电场强度不同,细棒内场强E 1大于粗棒内场强E 2D 、通过两棒的电荷量相等☆☆4、铜的原子量是m ,密度为ρ,每摩尔铜原子有n 个自由电子,今有一根横截面积为S 的铜导线,当通过的电流为I 时,电子平均定向移动的速率为()A 光速 cBneSI CneSmI DρneS mI ☆☆5、半径为R 的橡胶圆环均匀带正电,总电荷量为Q ,现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动,则由环产生的等效电流应有A、若ω不变而使电荷量Q变为原来的2倍,则电流也将变为原来的2倍B、若电荷量Q不变而使ω变为原来的2倍,则电流也将变为原来的2倍C、若使ω、Q不变,将橡胶环拉伸,使环半径增大,电流将变大D、若使ω、Q不变,将橡胶环拉伸,使环半径增大,电流将变小二、计算题☆☆6、在彩色电视机的显像管中,从电子枪射出的电子在高电压U的作用下被加速,形成电流为I的平均电流,设电子的质量为m,电荷量为e,如果打在荧光屏上的高速电子流被屏吸收,问:(1)在t内打在荧光屏上的电子数为多少?(2)荧光屏受到的平均作用力为多少?☆☆☆7、来自质子源的质子(初速度为零),经一加速电压为800kV的直线加速器加速,形成电流为1mA的细束形质子流。
电流与电场的相互作用知识点总结
![电流与电场的相互作用知识点总结](https://img.taocdn.com/s3/m/02ce1e6a4a73f242336c1eb91a37f111f1850da4.png)
电流与电场的相互作用知识点总结电流与电场的相互作用是电学中一个重要的概念,它描述了电流与电场之间的相互影响和作用方式。
本文将对电流与电场的相互作用进行知识点总结,并探讨其相关原理与应用。
一、电流的基本概念电流是电荷通过导体单位时间内的流动,通常用字母I来表示,单位为安培(A)。
电流的大小与电荷的数量以及通过导体的时间成正比。
二、电场的基本概念电场是由电荷产生的一种物理场,它描述了电荷对周围空间产生的作用。
电场可以用矢量表示,通常用字母E来表示,单位为伏特/米(V/m)。
三、电流在电场中的运动1. 电场力作用下的电流运动电场与电流之间存在着相互作用,电场力会对电流起到推动的作用。
当导体中存在电场时,电场力会将自由电子从低电势处推向高电势处,从而形成电流的流动。
2. 电流产生的电场电流的流动也会产生相应的电场,其方向与电流方向相关。
根据右手螺旋定则,电流流向为螺旋指向的方向,则电场方向垂直于电流方向与磁场方向的平面。
四、欧姆定律欧姆定律是描述电流与电场之间关系的重要定律,其数学表示为U=IR,其中U代表电压(单位为伏特),I代表电流,R代表电阻(单位为欧姆)。
应用欧姆定律可以计算电流、电阻以及电压之间的关系,并根据实际情况进行电路设计与分析。
五、电阻与电导率1. 电阻电阻是导体对电流通过的阻力,也是电场力与导体中电子碰撞的结果。
电阻与导体材料的性质、几何形状以及温度有关。
2. 电导率电导率是导体对电流导电能力的度量,是电阻的倒数,通常用字母G来表示。
电导率与材料的性质相关,是描述导体良好导电性能的重要参数。
六、电场的叠加原理电场具有叠加性,即多个电荷在同一空间产生的电场可相互叠加。
根据叠加原理,可以计算电荷分布情况下的电场强度。
七、电流的分布与电场当电流通过不同导体或导线时,由于电场和电流的相互作用,导体的电流分布会出现差异。
导体形状、尺寸和材料对电流分布产生重要影响。
八、电流与磁场的相互作用电流与磁场之间也存在相互作用,即安培力。
导体中的电场和电流
![导体中的电场和电流](https://img.taocdn.com/s3/m/8dfd607927d3240c8447efa0.png)
一、电流和电源
电荷的定向移动形成电流. 1.电流:
电荷的热运动,从宏观上看,不能形成电流.
2.形成电流的条件:
这种由稳定分布的电荷 _ 1.不接电源: + 所产生的稳定电场(各 放电时Q 减小,U 减 处E+ 值保持不变),称为 小, E 减小,Q = 0 _ 时U = 0,i = 0 I _ 恒定电场,它具有与静 F _ + 电场相同的基本性质。
小结:
1.形成电流的条件: (1)存在自由电荷 (2)导体两端存在电压 2.恒定电流:方向和强弱都不随时间变化的电流. 3.决定电流大小的微观量:
q nSvt I nqvS t
n 为电荷体密度
S 为导体横截面积
v为电荷定向移动
速率
练习:
(1)在金属导体中,若10s内通过横截面的 电量为10C,则导体中的电流为_____A; (2)某电解槽横截面积为0.5m2,若10s内沿 相反方向通过横截面的正负离子的电量均为 10C,则电解液中的电流为_______A.
例3、解析:取电子运动轨道上任一截面,在电子运动一周的时 间T内,通过这个截面的电量q=e,由圆周运动的知识有:
T=
2R v
根据电流的定义式得:
I=
q ev t 2R
梦想的力量 当我充满自信地,朝着梦想的方向迈进
并且毫不畏惧地,过着我理想中的生活 成功,会在不期然间忽然降临!
1、聪明出于勤奋,天才在于积累。 2、三更灯火五更鸡,正是男儿读书时。黑发不知 勤学早,白首方悔读书迟。 3、鸟欲高飞先振翅,人求上进先读书。 4、勤学如春起之苗,不见其增,日有所长;辍学 如磨刀之石,不见其损,日有所亏。
(2)单位:电流是物理学中七个基本物理量之一,相应的 单位是基本单位, 在国际单位制中,电流的单位是安培,符号是A. 常 用单位还有毫安(mA)、微安( A).
电流与电场的作用:电流在电场中的作用和电场对电流的影响
![电流与电场的作用:电流在电场中的作用和电场对电流的影响](https://img.taocdn.com/s3/m/d4a0144402d8ce2f0066f5335a8102d276a2613e.png)
电流与电场的作用:电流在电场中的作用和电场对电流的影响电流和电场是电磁学中的两个重要概念,它们之间有着密切的关系。
电流是电荷在导体中的移动形式,而电场则是由电荷引起的电势差的分布。
电流在电场中的行为和电场对电流的影响有着重要的意义。
本文将介绍电流在电场中的作用以及电场对电流的影响。
首先,让我们来看看电流在电场中的作用。
电流在电场中的行为可以通过欧姆定律来描述。
欧姆定律指出,电流强度与电压之间的关系是线性的,即I = U/R,在一段导线中的电流强度与电压成正比,而与电阻成反比。
这意味着电流在导线中的流动会受到电场力的驱动,电场力会使电荷在导线中运动。
其次,电场对电流的影响需要从宏观和微观两个层面来进行讨论。
从宏观角度看,电场对电流的影响体现在电阻和导体的选择上。
电场会引起导体中的电荷运动,但如果导体的电阻过大,电流的流动就会受到阻碍。
因此,在设计电路时需要考虑导体的电阻。
另外,电场还会导致导体中的电荷分布不均匀,形成电势差,进而产生电场力。
这种电场力会使电子在导体中流动,并且在一定程度上与热运动相互作用,从而导致电阻的产生。
从微观角度看,电场对电流的影响体现在对电荷的作用力上。
根据库仑定律,带电粒子在电场中会受到电场力的作用。
当电荷在电场中移动时,电场力将加速电荷的运动,从而形成电流。
电场的强度和方向会影响电流的大小和流动方向。
如果电场与电流方向相同,则电场会增加电流的流动速度;如果电场与电流方向相反,则电场会减慢电流的流动速度。
因此,通过改变电场强度和方向,可以对电流的流动进行控制。
此外,电场还可以通过电势差的形式对电流产生影响。
电场力是由电势差引起的,电势差指的是电荷在电场中移动时所获得的能量变化。
电流在电场中流动时,会受到电势差的驱动,从而完成能量转换。
在电场中,电势差与电荷的移动方向相对应,电势差越大,电流的流动速度越快。
因此,通过改变电场的电势差,可以调节电流的大小和速度。
总之,电流在电场中的作用和电场对电流的影响是密不可分的。
电流与电场的关系
![电流与电场的关系](https://img.taocdn.com/s3/m/87d64b50974bcf84b9d528ea81c758f5f61f29b5.png)
变压器:利用电磁感应原理, 将电压升高或降低,实现电 能的变压。
电磁感应:当导体在磁场中运 动时,会产生感应电流,进而 产生感应磁场,形成电磁感应 现象。
电磁铁:利用电流产生磁场, 实现磁力的产生和应用。
电流改变导体内电场的应用
磁场对电流的作用:通电导线在磁场中受 到安培力作用,可用于电动机和发电机的 原理。
电流与电场的关系
XX,a click to unlimited possibilities
汇报人:XXຫໍສະໝຸດ 目录 /目录01电流的形成与 电场的关系
02
电流对电场的 影响
03
电流与电场的 应用
01
电流的形成与电场的关 系
电流是电荷在电场中定向移动形成的
电荷在电场中受到力的作用 而定向移动
电流的形成需要电荷的持续 定向移动
电机:利用磁场和电流相互 作用产生转矩
电磁铁:利用电流产生磁场 实现磁力控制
变压器:利用电流产生的磁 场改变电压
磁悬浮:利用电流产生磁场 实现物体悬浮
感谢您的观看
汇报人:XX
电场是电荷周围存在的特殊 物质
电场对电荷的作用力是形成 电流的原因
电场对电荷的作用力影响电流的大小
电场对电荷的作用力是形成电流的主要原因 电场强度决定了电荷受到的作用力大小,从而影响电流的大小 电流的大小与电场强度成正比,电场强度越大,电流越大 电流的方向与电场的方向一致,电荷在电场的作用下定向移动形成电流
电流的磁效应:通电导线产生磁场,可用 于电磁铁、继电器等。
电流的磁效应在通信领域的应用:如无线 通信中的电磁波传输、光纤通信中的光波 导等。
电流改变导体内电场在医学领域的应用: 如核磁共振成像技术(MRI)利用了强 磁场和射频脉冲使人体内的氢原子核发 生共振,从而产生信号。
浅谈导体中的电场与电子的运动速率
![浅谈导体中的电场与电子的运动速率](https://img.taocdn.com/s3/m/51bbdd1e15791711cc7931b765ce0508763275e0.png)
2012-09教学实践新课标教材物理选修3-1“导体中的电场和电流”(P 41)这一节中,有这样一段话“由于恒定电场中任何位置的电场强度都不随时间变化,所以,自由电子在各个位置的定向运动速率也就不变。
如果我们在这个电路中的某处串联一个电流表,电流表的读数将保持恒定。
我们把大小、方向都不随时间变化的电流称为恒定电流。
”按照课本中描述的情景和学生已获得的物理知识,可以这样来推导:设导体中的电场为E ,则自由电子受到的静电力F 越eE ,自由电子运动的加速度a=eE/m 。
从公式可以看出当电场E 恒定时,加速度a 恒定,即电子在导体中做匀加速运动,电子的速度会越来越大,则导体中电流也就越来越大,这和课本中说的恒定电流是矛盾的。
为什么会得到与课本不一致的结论呢?是课本中的结论不对,还是上面的推导错了?这就要从自由电子说起,对于金属导体中的原子来说,它的最外层的电子(价电子)受到原子核的束缚比较弱,当一个原子的最外层电子受到其他原子的影响时,不再束缚在某个原子核的周围,而是在整块金属中“自由”地运动着。
自由电子也并非真正的自由,电子在运动过程中会与晶体点阵中的原子实发生碰撞。
当存在电场时自由电子在电场力的作用下做定向的加速运动,这种运动不能持续下去,要与晶体点阵的原子实发生碰撞,丧失了定向运动的特征,其运动速度减小。
此后电子又在电场力作用下做定向的加速运动,速度只能增大到与原子实碰撞时的最大速率,而此后又一次与原子实发生碰撞,运动速度又一次减小……所以,电子在电路中的运动是变速运动。
当电压一定时碰撞时的最大速率一定,电子的平均速率一定。
可见,课本中所说的“定向运动速率不变”,应该是自由电子运动过程中的平均速率,平均速率不变,电流当然也是恒定的。
课本中的叙述是“断章取义”,造成了学生对其“误解”,其主要原因是学生对自由电子在金属中的运动情况不甚了解。
原子实:简而言之就是指原子中除了价电子外的其余部分,如钠的原子实就是由原子核和核外10个电子构成。
电流与电场研究电流在电场中的受力情况
![电流与电场研究电流在电场中的受力情况](https://img.taocdn.com/s3/m/08d514684a73f242336c1eb91a37f111f1850db9.png)
电流与电场研究电流在电场中的受力情况电流与电场是物理学中的重要概念,它们之间存在着密切的关系。
在电场中,电流会受到一定的力的作用。
本文将分析电流在电场中的受力情况,并探讨其相关性质。
一、电流简介电流是指单位时间内通过导体断面的电荷数目,用符号I表示,单位是安培(A)。
电流的大小与导体的截面积、电荷的流动速度以及导体材料的性质有关。
当电流通过导体时,会产生磁场,这是由电磁感应定律所描述的。
二、电场简介电场是由电荷所产生的力场,它存在于电荷周围。
电场可以用于描述电荷受力情况以及产生的电势能。
电场的方向由正电荷指向负电荷,单位是伏/米(V/m)。
三、电流在电场中的受力情况当电流通过电场时,电流会受到电场力的作用,其大小和方向与电流的方向以及电场强度有关。
1. 电流在均匀电场中的受力在均匀电场中,电流所受的电场力可以通过以下公式计算:F = I * L * E其中,F表示电场力的大小,I表示电流的大小,L表示电流所在导线的长度,E表示电场强度。
根据公式可以看出,电场力与电流成正比,与电场强度成正比,与导线长度成正比。
2. 电流在非均匀电场中的受力在非均匀电场中,电流所受的电场力不再是常数,而是随着电流所处位置的不同而变化。
此时,我们需要利用积分的方式来计算电流在电场中受到的总力。
F = ∫(I * dL * E)这里的积分表示对整个电流路径进行求和运算。
通过积分,可以计算出电流在非均匀电场中受到的总力。
四、电流在电场中的应用电流在电场中的受力情况对于电磁感应和电路中的各种应用有着重要的影响。
1. 电磁感应根据法拉第定律,当导体处于变化的磁场中时,会感应出电动势,并生成电流。
这个电流受到电场力的作用,会产生相应的受力情况。
电磁感应的原理正是利用电流在电场中的受力现象。
2. 电路中的应用在电路中,电流通过导线流动,会受到电场力的作用。
这种受力情况被应用于电动机、电磁铁等设备中,实现电能转换和控制。
五、总结电流在电场中的受力情况是电磁学研究中的重要内容。
电场电流知识点总结
![电场电流知识点总结](https://img.taocdn.com/s3/m/7498d331a36925c52cc58bd63186bceb19e8ed22.png)
电场电流知识点总结一、电场的基本概念1. 电场的定义电场是指电荷周围存在的力场,它产生的原因是电荷之间的相互作用。
电场可以是产生电荷的作用力,也可以是其他电荷在电场中所受到的作用力。
电场是描述电荷间相互作用的重要概念,它可以用来解释电荷的运动和相互作用。
2. 电场的特性电场具有以下特性:(1)以电荷为中心。
电场是由电荷产生的,它的方向和大小与电荷的性质和位置有关。
(2)具有矢量性。
电场是一个矢量场,它有大小和方向的概念。
(3)可叠加。
不同电荷所产生的电场可以叠加,形成最终的电场。
(4)在空间中存在,能将电荷之间的相互作用传递到远距离。
(5)可感应电流。
电场中的变化可以诱导出感应电流,产生涡旋电场。
3. 电场强度电场强度是描述电场大小和方向的物理量,以矢量表示。
在单位正电荷放置在电场中时所受到的作用力即为电场强度。
单位为牛顿/库仑。
4. 电场线电场线是描述电场分布的方法之一,它是沿着电场强度的方向形成的曲线。
电场线的密度与电场强度的大小成正比,可以用来描述电场的分布情况。
二、电流的基本概念1. 电流的定义电流是电荷在导体中的运动,是电荷在单位时间内通过导体横截面的数量。
电流是电路中能量传递和信息传递的载体,是进行电磁能量转换的重要因素。
2. 电流的特性电流具有以下特性:(1)电流的大小与电荷量和流动速度有关。
(2)电流的方向与电荷的流动方向相同。
(3)电流的单位为安培。
3. 电流密度电流密度是描述单位横截面积内的电流量的物理量,以矢量表示。
在导体中,电流密度可以表示为通过单位横截面积的电荷量。
4. 电流的形式电流有直流和交流两种形式。
直流电流是指在一定时间内方向和大小都不变的电流,而交流电流是指方向和大小都随时间变化的电流。
三、电场与电流的关系1. 电场力与电流电场可以对电荷产生作用力,当电荷在导体中运动时,它会受到电场力的作用,产生电流。
所以,电场是产生电流的重要因素。
2. 电场与导体中的电子运动在导体中,电子的运动产生了电流,而导体中的自由电子是受到电场作用力的。
高三物理电场电流知识点
![高三物理电场电流知识点](https://img.taocdn.com/s3/m/cd80715654270722192e453610661ed9ad515597.png)
高三物理电场电流知识点电场和电流是物理学中重要的概念,它们在电磁学中起着重要作用。
在高三物理中,学生需要掌握电场和电流的基础知识,理解它们的特性和相互关系。
本文将介绍高三物理中电场和电流的知识点,帮助学生加深对这些概念的理解。
一、电场的概念和特性1.电场的概念:电场是指空间中某一点处存在的电荷所产生的力场。
简单来说,电场是由电荷所产生的力场。
2.电场的特性:电场具有以下几个特性:–电场是一个矢量场,具有方向和大小。
–电场随距离增加而减弱,遵循反比例关系。
–电场的方向由正电荷指向负电荷,或者由正电荷指向电场中的某一点。
二、电场的计算和表示方法1.电场强度:电场强度用E表示,表示单位正电荷在电场中所受的力的大小。
电场强度的计算公式为E = F / q,其中F为正电荷所受的力,q为单位正电荷的电荷量。
2.电场线:电场线用于表示电场的方向和强度。
电场线是一条从正电荷指向负电荷的曲线,曲线上每一点的切线方向表示该点的电场方向。
三、电流的概念和特性1.电流的概念:电流是指单位时间内通过导体横截面的电荷量。
简单来说,电流是电荷的流动。
2.电流的特性:电流具有以下几个特性:–电流的方向由正电荷流向负电荷,即从高电势到低电势。
–电流遵循欧姆定律,即I = U / R,其中I为电流强度,U为电压,R为电阻。
四、电场和电流的关系1.电场产生电流:当导体中存在电场时,导体中的自由电子会受到电场力的作用,从而形成电流。
2.电流产生电场:当电流通过导体时,导体周围会形成一个闭合的电场,这个电场对电流起到导向作用。
五、电场和电流的应用1.电场和电压:电场和电压密切相关,电场力产生电势差,即电压。
电压来源于电场力,是电场力沿电荷运动方向的势能变化。
2.电场和电阻:电场和电阻也密切相关,电场力会在电阻中产生阻力,使电流受到限制。
六、电场和电流的实验1.电场实验:电场实验可以通过引入电荷并测量它所产生的电场强度来研究电场的特性。
2.电流实验:电流实验可以通过测量电流强度和电压来研究电流的特性,比如欧姆定律的验证。
第7讲-答案导体中的电场、电流及电动势
![第7讲-答案导体中的电场、电流及电动势](https://img.taocdn.com/s3/m/c61cce8a998fcc22bcd10d9b.png)
- 第 1页 -
3.电流的微观表达式 I = nqSv 的应用
在电解液导电时,是正负离子向相反方向定向移动形成电流,在用公式 I = q/t 计算电流时应 引起注意.
例 2.在 10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为 2 C,向左迁移的负离子 所带的电荷量为 3 C.那么电解槽中电流的大小应为多大?
C.It / q
D.It / Sq
6.示波管中,2 s 内有 6×1013 个电子通过横截面大小不知的电子枪,则示波管中电流大小为( )
A.4.8×10-6A B.3×10-13A
C.9.6×10-6A D.无法确定
7.我国北京正负电子对撞机的储存环是周长为 240 m 的近似圆形轨道,电子电荷量 e = 1.6×10-19C,
截面,那么通过这个截面的电流是( )
A.0
B.0.8A
C.1.6A
D.3.2A
5.有一横截面积为 S 的铜导线,流经其中的电流为 I,设每单位体积的导线有 n 个自由电子,电子的
电荷量为 q,此时电子的定向移动速率为 u,在 t 时间内,通过导线横截面的自由电子数目可表示为
()
A.n u S t
B.n u t
五、高考初赏析
1.(2008 年广东)关于电阻率的说法正确的是:( )
A.电阻率与导体的长度无关
B.电阻率与导体的材料有关
C.电阻率与导体的形状有关
D.电阻率与导体的横截面积有关
2.(09 广东理)导体的电阻是导体本身的一种性质,对于同种材料的导体,下列表述正确的是:( ) A.横截面积一定,电阻与导体的长度乘正比 B.长度一定,电阻与导体的横截面积成正比 C.电压一定,电阻与通过导体的电流成正比 D.电流一定,电阻与导体两端的电压成反比
电流和电场的关系
![电流和电场的关系](https://img.taocdn.com/s3/m/24c5fc35bb1aa8114431b90d6c85ec3a87c28b1b.png)
电流和电场的关系电流和电场是电学中非常重要的概念。
它们之间存在着紧密的联系和相互作用,共同构成了电学领域的基础。
本文将从电流和电场的定义、关系以及应用等方面进行论述,以期帮助读者更好地理解电学的核心概念。
一、电流的定义和特性电流是指电荷的定向移动,也可以理解为电子的流动。
在导体中,自由电子在外界电场的作用下沿着特定方向运动,形成电流。
电流的强度用安培(A)来表示。
在电路中,电流的大小与电荷的数量和移动速度有关。
根据安培定律,电流的大小与通过导体截面的电荷数量成正比,与电荷的移动速度成正比。
因此,当导体中的电荷数量增加或电荷的移动速度加快时,电流的强度也会增加。
电流的方向由正电荷的移动方向确定。
通常情况下,电流的流向是从正极(电流的起点)到负极(电流的终点)。
但在某些特殊情况下,如电子流动的场合,电流的方向与正电荷的移动方向相反。
二、电场的定义和特性电场是指电荷周围的物理场,可以影响其他电荷的运动。
电场可以通过电荷的大小和位置来描述,它在空间中以矢量的形式存在。
电场的强度用牛顿/库仑(N/C)来表示。
根据库仑定律,电荷与电场之间存在着密切的关系。
电场的强度与电荷的数量成正比,与电荷与电场之间的距离的平方成反比。
因此,电荷数量的增加或距离的变小都会导致电场的强度增加。
电场中的电荷会受到电场力的作用,力的大小与电荷的大小和电场的强度成正比。
电场力的方向与电荷的符号相同,即正电荷受力方向与电场方向相同,负电荷受力方向与电场方向相反。
三、电流和电场之间存在着紧密的关系。
根据欧姆定律,电流的大小与电压和电阻之间的关系成正比。
而电压又可以表示为电场强度与电荷之间的关系。
因此,可以将电场强度、电荷数量和电流之间建立起联系。
另外,电流和电场还可以相互影响。
当电流通过导体时,会在导体中产生电场。
这个电场可以改变附近电荷的运动状态,通过对其他电荷的作用,使它们形成新的电流,从而实现能量的传递。
四、电流和电场的应用电流和电场的相互关系在电学中有着广泛的应用。
导体中的电流分布
![导体中的电流分布](https://img.taocdn.com/s3/m/45c549670166f5335a8102d276a20029bd646334.png)
电刺激疗法与药物输送
利用电流在生物组织中的分布规律,可以开发电刺激疗法和药物输送技术。例如,通过精确控制电流强 度和频率,刺激神经或肌肉组织以治疗疼痛或促进康复;利用电流驱动药物分子在生物组织中的定向输 送等。
电流在圆柱体导体中的流动方向是沿着圆柱体的轴向,且电流密度与圆柱体的截面积成反比 。
圆柱体导体中的电流分布遵循欧姆定律,即电流密度与电场强度成正比,与导体的电阻率成 反比。同时,由于圆柱体导体的对称性,其内部的电场强度和电流密度分布也具有相应的对 称性。
03 非均匀导体中电流分布特性
CHAPTER
02 均匀导体中电流分布规律
CHAPTER
长直导线电流分布
长直导线中的电流分布是均匀的 ,即单位长度上的电流密度相同
。
电流在长直导线中的流动方向是 沿着导线的轴向,且电流密度与
导线的截面积成反比。
长直导线中的电流分布遵循欧姆 定律,即电流密度与电场强度成 正比,与导体的电阻率成反比。
平板导体电流分布
平板导体中的电流分布也是均 匀的,即单位面积上的电流密
度相同。
电流在平板导体中的流动方 向是沿着平板的平面方向, 且电流密度与平板的厚度成
反比。
平板导体中的电流分布同样遵 循欧姆定律,即电流密度与电 场强度成正比,与导体的电阻
率成反比。
圆柱体导体电流分布
圆柱体导体中的电流分布是均匀的,即单位体积内的电流密度相同。
电阻率变化对电流分布影响
电阻率梯度
在非均匀导体中,电阻率的空间变化导致电流密度的不均 匀分布。电阻率梯度使得电流趋向于流向电阻率较低的区 域。
导体中的电场和电流
![导体中的电场和电流](https://img.taocdn.com/s3/m/d134d912fc4ffe473368ab68.png)
导体中的电场和电流电源:其作用是在电源内部把电子从正极搬运到负极导线中的电场:由电源、导线等电路元件所积累的电荷共同激发形成,由稳定分布的电荷所形成的电场是恒定电场恒定电流定义:大小和方向都不随时间变化的电流电流:描述电流强弱的物理量公式Q=IT,I=Q/T一、电流1、导体中的自由电荷在电场力作用下发生定向移动形成电流2、电源可使电路中保持持续电流二、导线中的电场1、导线中电场的形成2、恒定电场三、恒定电流定义:大小和方向都不随时间变化的电流电流:描述电流强弱程度的物理量公式Q=IT,I=Q/T单位:安培A 毫安微安四、电流的微观表达式1、电流的微观表达式I=NQSV(推导过程略)2、三种速率的区别电流传导速率:等于光速,电路一接通,导体中的电子立即受到电场力作用而定向移动形成电流(对整体而言)电子定向移动速率,其大小与电流有关,一般数量级为10-5M/S(对每个电子而言)电子热运动速率,任何微观粒子都做无规则运动,其速率与温度有关,通常情况为每秒几百米电动势一、电源1、定义:电源是把其他形式的能转化为电能的装置2、作用:在导体(或电路)两端保持一定的电压二、电动势1、非静电力2、电动势(1)定义:静电力把正电荷从负极移送到正极所做的功跟被移送的电荷量的比值(2)公式:E=W/Q(3)单位:伏特V(4)物理意义:反映电源把其他形式的能转化为电能本领的大小,在数值上等于非静电力把1C的正电荷在电源内部从负极移送到正极所做的功(5)方向规定:标量,为研究方便,规定其方向为电源内部电流方向,即由电源负极指向正极三、内阻电源内部也是由导体组成,所以也有电阻,叫做电源的内阻。
内阻和电动势同为电源的重要参数欧姆定律一、欧姆定律1、欧姆定律的实验探究(1)实验目的:研究导体中的电流跟导体两端电压之间的关系(2)实验原理:用电压表测量导体两端的电压,用电流表测量导体中的电流,观察和记录数据,在坐标系中作出U-I图象进行探究,找出规律(3)实验过程及数据处理(略)(4)结论:实验结果分析(5)同一导体,不管电流、电压怎样变化,电压跟电流的比值U/I是一个常数(6)在同样的电压下,比值U/I大的电流小,比值U/I小的电流大,所以比值U/I反映了导体阻碍电流的性质,叫电阻,用字母R表示,则R=U/I2、欧姆定律(1)、内容:导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比(2)、表达式:I=U/R(3)适用条件:金属导电和电解液导电3、电阻(1)、定义:导体两端的电压与通过导体的电流大小之比叫导体的电阻(2)、定义式:R=U/I(3)、单位:欧姆,常用的还有千欧、兆欧,换算关系(略)(4)、物理意义:反映导体对电流阻碍作用的大小二、导体的伏安特性曲线1、定义:建立平面直角坐标系,用纵轴表示电流I,用横轴表示电压I,画出的导体的I—U 图线叫做导体的伏安特性曲线2、线性元件伏安特性曲线是通过原点的直线,表示电流与电压成正比,如图所式(图略),其斜率等于电阻的倒数,即tanA=I/U=1/R,所以曲线的斜率越大,表示电阻越小3、非线性元件伏安特性曲线不是直线,表示电流与电压不成正比的电学元件。
8、《导体中的电场和电流、电动势、欧姆定律、电路》
![8、《导体中的电场和电流、电动势、欧姆定律、电路》](https://img.taocdn.com/s3/m/fc13483a87c24028915fc392.png)
8、《导体中的电场和电流、电动势、欧姆定律、串联电路和并联电路》1.导体中的电场和电流(1)概念:电荷的形成电流。
(2)产生电流的条件①内因:要有电荷。
②外因:导体两端存在──在导体内建立电场。
(3)电流的方向:电荷的定向移动方向为电流方向。
(4)电流①定义:跟的比值称为电流。
②公式:I= (量度式)③单位:在国际单位制中,电流的单位是,简称,符号是。
④测量仪器:在实际中,测量电流的仪器是。
(5)直流与恒定电流①直流:叫做直流。
②恒定电流:电流叫做恒定电流。
(6)下面有关导体电流的说法中,正确的是( )A.导体中的电流,一定是自由电子的定向移动形成的B.导体中的电流,一定是正电荷的定向移动形成的C.方向不随时间而变化的电流就是恒定电流D.导体两端有电压,导体中必有电流(7)关于公式I=q/t,下列说法中正确的是( )A.式中的q表示单位时间内通过导体横截面的电量B.q表示通过导体单位横截面积的电量C.比值q/t能表示电流的强弱D.比式表明电流强度跟通过导体横截面积的电量成正比,跟通电时间成反比2、电动势(1)电源:是一种的装置。
(2)不接用电器时,电源两极间电压的大小由决定。
(3)电动势:等于电源电压。
(4)物理意义:表征电源把本领。
(5)关于电动势下列说法中正确的是:()A.电源电动势等于电源正负极之间的电势差B.在电源内部只有其他形式的能量转化为电能C.电源电动势总等于内、外电路上的电压之和,所以它的数值与外电路的组成有关 D.电源电动势总等于电路中通过一库仑的正电荷时,电源提供的能量3、欧姆定律(1)内容:。
(2)公式:I=(3)适用条件:(4)导体的伏安特性曲线①纵轴表示电流I,用横轴表示电压U,画出的I—U图线叫做导体的伏安特性曲线。
②图线斜率的物理意义:在I—U图中,图线的斜率表示(5)电阻Array①定义:导体对电流的作用,叫做导体的电阻。
②定义式:③单位:国际单位是,简称,符号是。
2.1导体中的电场和电流
![2.1导体中的电场和电流](https://img.taocdn.com/s3/m/ff28a5c14028915f804dc210.png)
第一节、导体中的电场和电流2.1导体中的电场和电流1.电源:先分析课本图2。
1-1 说明该装置只能产生瞬间电流(从电势差入手)【问题】如何使电路中有持续电流?(让学生回答—电源)类比:(把电源的作用与抽水机进行类比)如图2—1,水池A 、B 的水面有一定的高度差,若在A 、B 之间用一细管连起来,则水在重力的作用下定向运动,从水池A 运动到水池B 。
A 、B 之间的高度差很快消失,在这种情况下,水管中只可能有一个瞬时水流。
教师提问:怎拦才能使水管中有源源不断的电流呢?让学生回答:可在A 、B 之间连接一台抽水机,将水池B中的水抽到水池A 中,这样可保持A 、B 之间的高度差,从而使水管中有源源不断的水流。
归纳: 电源就是把自由电子从正极搬迁到负极的装置。
(从能量的角度看,电源是一种能够不断地把其他形式的能量转变为电能的装置)2.导线中的电场:结合课本图2。
1-4分析导线中的电场的分布情况。
导线中的电场是两部分电荷分布共同作用产生的结果,其一是电源正、负极产生的电场,可将该电场分解为两个方向:沿导线方向的分量使自由电子沿导线作定向移动,形成电流;垂直于导线方向的分量使自由电子向导线某一侧聚集,从而使导线的两侧出现正、负净电荷分布。
其二是这些电荷分布产生附加电场,该电场将削弱电源两极产生的垂直导线方向的电场,直到使导线中该方向合场强为零,而达到动态平衡状态。
此时导线内的电场线保持与导线平行,自由电子只存在定向移动。
因为电荷的分布是稳定的,故称恒定电场。
通过“思考与讨论”让学生区分静电平衡和动态平衡。
恒定电场:由稳定分布的电荷所产生的稳定电场称恒定电场。
3.电流(标量)(1)概念:电荷的定向移动形成电流。
(2)电流的方向:规定为正电荷定向移动的方向。
(3)定义:通过导体横截面的电量跟通过这些电量所用的时间的比值。
定义式:tQ I 电流的微观表示:取一段粗细均匀的导体,两端加一定的电压,设导体中的自由电子沿导体定向移动的速率为v 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
导体中的电场和电流电源:其作用是在电源内部把电子从正极搬运到负极导线中的电场:由电源、导线等电路元件所积累的电荷共同激发形成,由稳定分布的电荷所形成的电场是恒定电场恒定电流定义:大小和方向都不随时间变化的电流电流:描述电流强弱的物理量公式Q=IT,I=Q/T一、电流1、导体中的自由电荷在电场力作用下发生定向移动形成电流2、电源可使电路中保持持续电流二、导线中的电场1、导线中电场的形成2、恒定电场三、恒定电流定义:大小和方向都不随时间变化的电流电流:描述电流强弱程度的物理量公式Q=IT,I=Q/T单位:安培A 毫安微安四、电流的微观表达式1、电流的微观表达式I=NQSV(推导过程略)2、三种速率的区别电流传导速率:等于光速,电路一接通,导体中的电子立即受到电场力作用而定向移动形成电流(对整体而言)电子定向移动速率,其大小与电流有关,一般数量级为10-5M/S(对每个电子而言)电子热运动速率,任何微观粒子都做无规则运动,其速率与温度有关,通常情况为每秒几百米电动势一、电源1、定义:电源是把其他形式的能转化为电能的装置2、作用:在导体(或电路)两端保持一定的电压二、电动势1、非静电力2、电动势(1)定义:静电力把正电荷从负极移送到正极所做的功跟被移送的电荷量的比值(2)公式:E=W/Q(3)单位:伏特V(4)物理意义:反映电源把其他形式的能转化为电能本领的大小,在数值上等于非静电力把1C的正电荷在电源内部从负极移送到正极所做的功(5)方向规定:标量,为研究方便,规定其方向为电源内部电流方向,即由电源负极指向正极三、内阻电源内部也是由导体组成,所以也有电阻,叫做电源的内阻。
内阻和电动势同为电源的重要参数欧姆定律一、欧姆定律1、欧姆定律的实验探究(1)实验目的:研究导体中的电流跟导体两端电压之间的关系(2)实验原理:用电压表测量导体两端的电压,用电流表测量导体中的电流,观察和记录数据,在坐标系中作出U-I图象进行探究,找出规律(3)实验过程及数据处理(略)(4)结论:实验结果分析(5)同一导体,不管电流、电压怎样变化,电压跟电流的比值U/I是一个常数(6)在同样的电压下,比值U/I大的电流小,比值U/I小的电流大,所以比值U/I反映了导体阻碍电流的性质,叫电阻,用字母R表示,则R=U/I2、欧姆定律(1)、内容:导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比(2)、表达式:I=U/R(3)适用条件:金属导电和电解液导电3、电阻(1)、定义:导体两端的电压与通过导体的电流大小之比叫导体的电阻(2)、定义式:R=U/I(3)、单位:欧姆,常用的还有千欧、兆欧,换算关系(略)(4)、物理意义:反映导体对电流阻碍作用的大小二、导体的伏安特性曲线1、定义:建立平面直角坐标系,用纵轴表示电流I,用横轴表示电压I,画出的导体的I—U 图线叫做导体的伏安特性曲线2、线性元件伏安特性曲线是通过原点的直线,表示电流与电压成正比,如图所式(图略),其斜率等于电阻的倒数,即tanA=I/U=1/R,所以曲线的斜率越大,表示电阻越小3、非线性元件伏安特性曲线不是直线,表示电流与电压不成正比的电学元件。
举例:半导体二极管二极管半导体材料制成,其电阻率随温度的升高而降低,故其伏安特性曲线不是直线焦耳定律一、电功和电功率1、电功的普遍表达式(1)电功的定义:静电力对电荷做的功,叫做电功(2)电功的普遍表达式:W=QU=UIT即一段电路上的电功就等于这段电路两端的电压、电路中的电流和通电时间的乘积(3)单位:焦耳,符号为J(4)物理意义:电功反映了转化为其他形式能的多少2、电功率(1)定义:电流所做的功跟完成这些功所用时间的比值(2)表达式:P=W/T=UI(3)单位:瓦特,符号W(4)物理意义:表示电流做功的快慢二、焦耳定律内容:电流通过导体时产生的热量跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比表达式:Q=I2RT(1)焦耳定律的微观解释电流通过导体的时候,做定向移动的自由电子要频繁地跟金属正离子碰撞,由于这种碰撞,电子在电场力的加速作用下获得动能,不断传递给金属正离子,使金属正离子的热振动加剧,于是通电导体的内能增加,温度升高。
(2)实质:电流的热效应实质上是通过电流做功转化为内能3、热功率单位时间内电流通过导体发热的功率叫热功率。
热功率即电能转化为内能的功率。
即P=Q/T=I2RT三、电功和焦耳定律的区别和联系区别:举例,电动车通过电流做功把大部分电能转化为机械能,少部分电能转化电圈的内能联系:纯电阻电路,两者一样电阻定律一、电阻定律的探究(1)实验探究实验目的:探究电阻与导体的材料、横截面积、长度之间的关系实验方法:控制变量法实验原理:串联电路中电压跟电阻成正比实验电路:(见教材)实验过程:(见教材)实验结果:电阻之比等于长度之比,等于横截面积之比的倒数,长度、横截面积相同,材料不同的导体电阻也不同结论:导体的电阻跟导体的长度成正比,跟导体的横截面积成反比,还跟材料有关(2)逻辑推理探究——分析导体的电阻与它的长度的关系利用串联电路电阻规律可推导在横截面积、材料相同的条件下,导体的电阻与长度成正比——研究导体电阻与它的横截面积的关系,可推导出,在长度、材料相同的条件下导体的电阻与横截面积成反比——实验探究导体电阻与材料的关系结论:同上二、电阻定律(1)内容:同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比,还与自身材料有关(2)公式:R=PL/S(3)适用条件:温度一定,粗细均匀的金属导体或浓度均匀的电解质溶液(4)与欧姆定律的变形式R=U/I比较三、电阻率(1)电阻率P是一个反映导体导电性能的物理量,是导体材料本身的属性,与导体的形状、大小无关,它的单位是:欧姆*米,国际符号,而电阻R反映的是导体的属性,与导体的材料、形状、大小有关。
(2)大小:P=RS/L即电阻率在数值上等于用该材料制成的长度为1m、横截面积为一平方米的导体的电阻各种材料电阻率的比较:(见教材)(3)电阻率与温度的关系闭合电路欧姆定律一、闭合电路欧姆定律1、外电路、内电路用电器、导线组成外电路,电源内部是内电路2、定律推导设电源的电动势为E,外电路的电阻为R,内电阻的电阻为r,闭合电路的电流为I,在时间t内(1)外电路中电能转化成的内能为E外=I2RT(2)内电路中电能转化成的内能为E内=I2rT(3)非静电力做的功为W=EQ=EIT根据能量守恒定律,有W=E外+E内,所以EIT=I2RT+I2RT整理后得到E=IR+Ir,即I=E/(R+r)3、定律内容闭合电路中的电流跟电源的电动势成正比,跟内外电路的电阻之和成反比4、电动势等于内外电路电势降落之和,即E=U外+U内其中IR=U外叫路端电压,Ir=U内是内电路的电势降落二、路端电压与外电阻的关系1、实验如图所示,当接入电路的灯泡数逐渐增加时,我们会发现每盏灯的亮度变暗,如何解释这种现象?2、路端电压与负载的关系把U=Ir代入E=U+U内得U=E-U内=E-Ir(1)当外电阻R增大时,根据I=E/(R+r)可知,电流I减小(E和r)为定值,内电压Ir减小,根据U=E-Ir 可知路端电压U增大(2)当外电阻R减小时,根据I=E/(R+r)可知,电流I增大(E和r)为定值,内电压Ir增大,根据U=E-Ir 可知路端电压U减小特殊情况:当外电路断开时,R=无穷,I=0,U=E,此为直接测量法测电动势的依据。
当外电路短路时,R=0,I=E/r(称为短路电流),U=0。
由于通常的电源内阻很小,短路时会形成很大的电流,这就是严禁把电源两极直接相接的原因。
多用电表一、多用电表的原理多用电表内部构造及测量原理右图是简化的多用电表电路图。
它由表头G、直流电流测量电路、支流电压测量电路、电阻测量电路以及转换开关S等部分组成,其中1、2为电流测量端,3、4为电压测量端,5为电阻测量端。
测量时,黑表笔插入“—”插孔,红表笔插入“+”插孔,并通过转换开关接入与待测量相应的测量端。
使用时,电路只有一部分起作用。
(1)测直流电流和直流电压的原理,就是电阻的分流和分压原理,其中转换开关接1或2时测直流电流;接3或4时测直流电压;转换开关接5时,测电阻说明:1、电阻挡电路中有内接电源2、读数时,要读取跟功能选择开关挡位相对应的刻度值3、电阻表的表头刻度不均匀,是由其电路原理决定的(2)多用电表电阻挡(欧姆挡)原理多用电表欧姆挡电路原理图(图见教材)当待测电阻RX接入图示电路后形成闭合回路。
由闭合电路欧姆定律可知,流过新表头的电流为I=E/(R1+r1+R+Rx),式中r1是R1和R2串联后与Rg的并联等效电阻,R1是R5和R6串联的等效电阻。
从此式可解出。
可见Rx与I有着一一对应关系。
如果在刻度盘上直接标出与I对应的Rx的值,则就能从刻度盘上直接读出待测电阻Rx的值说明(1)当多用电表未接入电阻,处于断路状态,即Rx 趋于无穷时,电路中没有电流,指针不偏转,故刻度盘最左端为无穷处。
(2)当多用电表表笔直接相连,即Rx=0时,电路中电流最大,指针满偏,故电阻零刻度在最右端满偏电流处。
(3)因Rx与I是非线性关系,故电阻挡刻度不均匀。
二、实验:学会使用多用电表观察多用电表(或课本给出的多用电表图)的外形构造和面板刻度。
试回答以下问题:(1)它能测哪些电学量?(2)多用电表的电压挡、电流挡和电阻挡在刻度盘上都有对应的刻度线。
当多用电表选择不同的挡位及量程,如何确定待测量的数值?(3)用多用电表如何测电压?如何测电流?如何判断二极管的正负极?如何测二极管的正反电阻?使用多用电表前应先检查其机械零位。
若一开始指针不正对电流的零刻度。
应调节多用电表的机械零点调节选钮。
使指针正对零刻度。
在如图所示的电路中,怎样通过多用电表测出小灯泡工作是两端的电压、流过小灯炮的电流呢?1测出直流电压(1)将功能选择开关旋到直流电压挡(2)根据待测电压的估计值选择量程。
如果难以估测待测电压值。
应按照从大到小的顺序,先将选择开关旋到最大量程上试测,然后根据测量出的数值,重新确定适当的量程再进行测量。
(3)测量时,用红、黑测试笔使用多用电表跟小灯泡L并联,注意使电流从“+”插孔流入多用电表,从“一”插孔流出多用电表,检查无误后在闭合开关S,如图所示。
(4)根据挡位所指的量程以及指针所指懂得刻度值,读出电压表的示数。
2测量直流电流(1)多用电表直流电流挡与电流表原理相同,测量时应使电表与待测电路串联。
(2)红表笔插入“+”插孔,黑表笔插入“—”插孔。
测量时,使电流从红表笔流入,黑表笔流出。
(3)多用电表直流电流挡是毫安挡,不能测量比较大的电流(4)测电流时,选择适当的量程,使表针偏转尽量大一些,测量结果比较准确。
