GK800离心机操作一、开车前的检查1）离心机排气系统是否畅通，如有堵要给于排除，否则会影响到离心机的实际生产能力。
2）检查冲洗管路水压，应为0.4Mpa。
3）启动油泵电机，检查液压站的油位及工作压力是否正常。
4）检查主电机的接线是否正确（从门盖方向看，转动旋向为顺时针）。
5）离心机离合器的启动电流宜控制在≤150A。
若启动电流偏高可适当延长电机Y星形启动时间，Y星形启动的最长时间不要超2分15秒为宜。
6）安装滤布须保持平整，滤布浮面搭头必须顺风。
7）调整刮刀的旋转提升速度，即调节单向调速阀，使其与所处理的物料相适应，调定后锁紧单向调速阀旋扭。
8）调整刮刀的提升高度，即调节刮刀机构的调整螺钉，使刮刀与滤布（或滤网）间初始最小间隙不得小于10mm。
经运转稳定后，再调节刮刀机构转臂的限位螺钉，使刮刀与滤布间的最小间隙不得小于5mm。
9）根据物料性质控制，调整进料阀的开启角度，控制加料速度。
10）起动前先做好上述的初步调整工作后，并检查转鼓内有否杂物，盘动皮带轮，检查排除碰擦和异声。
11）先手动操作电控箱按钮，试验各工序动作是否协调，再检查自动操作系统是否完好（开车前进料管道内应无物料）。
12）设置选择，通常采用手动操作便于控制。
自动操作须在手动操作趋于稳定后再实行自动操作，自动操作的可能性是要根据前道工序工艺（如料浆浓度、压力等）是否稳定而定，如需要离心机作自动操作时，必须按实际生产工艺数据设置，操作智能控制器设置各道工序中所需持续的时间（具体操作请参阅智能控制器使用说明书）。
13）在确保离心机各部分能正常工作后，再启动主电机，主电机采用星形、三角减压起动（开机时应行开仪表电源开关，再打开电机电源开关）。
14）离心机空车试验在额定转速下进行，各方面情况正常后，再进行负荷试运转，负荷运转试验须在额定工况下进行，运转时间应不少于6小时。
15）本机正式投产时，须根据离心机的实际工作状态，进行一次微调，确保离心机进入正常工作状态。
污水处理工应知应会
污水处理工应知应会知识第一部分岗位职责部分1、中控室值班员岗位职责a. 负责监控水厂运行工作，填写记录、报表。
b. 负责班组设备的运行和维护保养工作。
c. 负责上传下达工作。
2、中控室值班员工作标准a. 做好水厂运行、设备运行总体监控及调整工作，按时、准确填写净水工艺各个环节的记录和运行报表。
b. 按时进行设备巡视，协助班长做好设备的维护保养工作，保证生产的正常运行。
c. 对厂领导下达的工作，做到及时准确，做好记录。
3、中控室值班员岗位责任对执行污水处理工艺标准不当，导致水质不合格，承担直接责任。
4、污水处理一班值班员岗位职责a. 负责对预处理工艺运行状态管理。
b. 负责班组工艺设备的生产运行和维护保养工作。
c. 负责对净水药剂使用和保管。
5、污水处理一班值班员工作标准a. 负责对粗格栅间、提升泵房、预处理池、细格栅间、加药间的生产运行进行监控与管理，发现问题及时汇报。
按时、准确填写预处理工艺各个环节的记录和运行报表。
b. 按时进行设备巡视，协助班长做好预处理工艺设备、仪表的维护保养工作，保证生产的正常运行。
c. 做好净水药剂的储存、保管和使用。
6污水处理一班值班员岗位责任a. 对班组违规操作出现的安全问题承担直接责任。
b. 对执行预处理工艺标准不当，导致水质不合格，承担直接责任。
7、污水处理二班值班员岗位职责a. 负责对生化反应工艺运行状态管理。
b. 负责班组工艺设备的生产运行和维护保养工作。
c. 负责对加氯间的管理。
8、污水处理二班值班员工作标准a. 负责对一、二级曝气生物滤池及加氯间进行监控与管理，发现问题及时汇报。
按时、准确填写净水工艺各个环节的记录和运行报表。
b. 按时进行设备巡视，协助班长做好生化反应工艺设备、仪表的维护保养工作，保证生产的正常运行。
c. 做好对氯气的投加和防护工作。
9、污水处理二班值班员岗位责任a. 对班组违规操作出现的安全问题承担直接责任。
b. 对执行生化反应工艺标准不当，导致水质不合格，承担直接责任。
生活污水处理设计方案
生活污水处理设计方案一、概述本污水处理装置主要用于处理洗菜、洗碗、浴室、洗衣和盥洗等生活污水。
我们致力于保证处理效果的同时，最大限度地考虑投资效益和处理成本，因此提交以下污水处理方案，供有关领导、技术人员、环保管理部门和有关专家审查和参考。
二、设计依据我们的设计依据包括《国家污水综合排放标准》（GB8978-1996）、室外排水设计规范（GBJ14—87）、JB/T6932-93《生物接触氧化法生活污水净化器标准》、建筑给排水设计规范（GBJ15-88）以及有关土建、电气设计规范和水质水量要求。
三、设计原则我们采用先进、成熟、可靠的A/O法二级生化处理工艺，能够有效地去除BOD5、氨氮和磷，确保处理出水各项指标达到设计要求。
我们还考虑到污水处理系统配套的减振、降噪、除臭等措施，以防止对环境的二次污染。
污水处理以生化处理为主，实用可靠，布置紧凑，占地面积小，工程投资省，建设周期短。
操作管理方便，技术要求简单，尽可能实现自动化控制。
主要设备均为全地埋式，检查井和地坪相平，电控部分也可按业主要求集中控制。
设备上部覆土后，能够承受行人和一般非机动车的荷载，或种植花草。
四、生活污水处理的目的和任务本生活污水处理装置的目的是将污水处理后达到国家排放标准，保护环境，保障人民健康。
我们的任务是设计和建造一个高效、可靠、节能、环保的污水处理系统，确保处理出水各项指标达到国家排放标准。
五、污水处理方案本方案采用A/O法二级生化处理工艺，包括进水泵房、格栅池、调节池、A/O生化池、二沉池、消毒池等主要构筑物和设备。
其中，A/O生化池是本系统的核心处理设施，能够有效地去除BOD5、氨氮和磷，确保处理出水各项指标达到国家排放标准。
同时，我们还考虑到污泥的处理和回用，采用污泥浓缩、脱水、干化等方法，实现污泥的资源化利用。
六、电器控制本系统采用PLC自动控制系统，能够实现自动化控制，具有操作简便、可靠性高、运行稳定等优点。
同时，我们还考虑到对环境的影响，采用减振、降噪、除臭等措施，确保系统运行时对环境的影响最小化。
“冷分解—正浮选—洗涤法”年产五万吨氯化钾的毕业设计
1
1
目前，世界钾盐年产量在3.0×107t以上，其中95%以上用作肥料，其次用于制取各种化工产品及中间产品。
钾盐的利用和生产已有较长的历史。人们很早就利用草木灰肥田。1861年，在德国的施塔斯福特建立了世界上第一座钾肥厂，20世纪初世界各地相继发现钾矿并开始大规模生产钾盐。我国在20世纪30年代未开始从海盐苦卤中提取氯化钾，后又以盐湖卤水矿生产氯化钾。其工艺有兑卤法，正浮选法及反浮选法等。
全球钾盐产品的95%应用于农肥。结合土壤、气候条件和作物种类，按比例施用氮磷钾肥，对提高农作物单位面积的产量是非常重要的。通常按N:P2O5:K2O来计算化肥中的有效成分含量，目前我国的施肥比例大约是1：0.28：0.1，而同期世界比例是1：0.47：0.4，可见我国的钾肥施用比例明显偏低，这充分说明了我国对钾肥的需求量还很大。
氯化钾在水中的溶解度见下表1—1。
表1－1
温度／℃
0
10
20
30
40
60
80
100
溶解度／(克／100克水)
27.6
31.0
34.0
37.0
40.0
45.5
51.1
56.7
0℃时每100克水中能溶解27.6克氯化钾，100℃时为56.7克。通常可利用溶解度随温度变化的特性，把氯化钾和其他盐类分开，制得高品位的氯化钾。
57.0
60.0
57.0
54.0
水分( )<
2.0
2.0
2.0
2.0
2.0
2.0
XPS800旋转式滗水器技术说明书

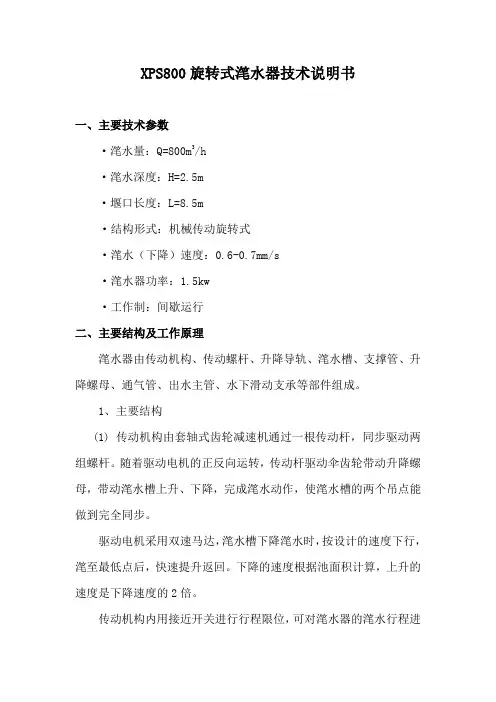

XPS800旋转式滗水器技术说明书一、主要技术参数·滗水量：Q=800m3/h·滗水深度：H=2.5m·堰口长度：L=8.5m·结构形式：机械传动旋转式·滗水（下降）速度：0.6-0.7mm/s·滗水器功率：1.5kw·工作制：间歇运行二、主要结构及工作原理滗水器由传动机构、传动螺杆、升降导轨、滗水槽、支撑管、升降螺母、通气管、出水主管、水下滑动支承等部件组成。
