热管在暖通空调节能中的应用
100 热管式新风换热器的节能应用
热管式新风换热器的节能应用河北工程大学张杰梁慧敏李佩涛摘要：由于当今社会及人们对环境的要求，节能在空调行业也越来越受到重视。
由高效传热元件热管组成的热管换热器具有结构紧凑、体积小，压降低、效率高以及不需要辅助动力等优点，另外，热管换热器不存在易堵塞或空气交叉污染、不易维修、寿命短等不利因素，可以用来回收空调系统排风中的能量,室外新风吸收室内空气排风的能量，以实现节能的目的。
本文对一次回风系统中采用热管换热器进行分析，由实例论证了采用热管换热器既节约了能耗又提高了室内空气品质的双赢效果。
关键词：热管节能能量回收空调系统一次回风Energy-saving Application of Heat Pipe Fresh Air ExchangerHe b ei University of Engineering ZhangJie Liang Huimin Li peitaoAbstract: Because of society and people require for environment, energy-saving more and more to be attention in air-conditioning industry. Heat pipe heat exchanger is composed by heat pipe of high efficient heat transfer element. It has a compact structure, small volume, low pressure drop, high efficiency, and does not require auxiliary power, etc. In addition, the heat pipe heat exchanger not exist this unfavorable factors such as it is easy to plug or air cross-contamination and difficult to repair, short life. It can be used to recover the energy in the exhaust air-conditioning system, outdoor fresh air to absorb the energy of the indoor air exhaust in order to achieve energy-saving purposes. In this paper, a return air system using heat pipe heat exchanger analysis, demonstrated by the example of using heat pipe heat exchanger, which saves energy and also enhance the effects of indoor air quality win-win situation.Key words: heat pipe; energy-saving; heat recovery; air-conditioning system; a return air0 引言热管的原理首先是由美国俄亥俄州通用发动机公司（The General Motors Corporation,Ohio,U.S.A）的R.S.Gaugler 于1944年在美国专利（US2350348）中提出的【1】。
谈热管技术在通风空调节能中的应用
谈热管技术在通风空调节能中的应用摘要: 近年来,热管换热技术在建筑通风空调节能方面的研究得到广泛关注,本文通过考察建筑通风空调能流特征,介绍了热管换热技术在通风空调中用于废热(冷)回收的应用方式。
对热管的结构形式、热管传热的影响因素、工质的选择进行了分析。
关键词: 通风; 空调; 热管; 节能中图分类号：te08 文献标识码：a 文章编号：引言：早在1942年，gauler就曾提出热管技术原理。
热管是用综合液体蒸发、冷凝和毛细管现象设计的。
热管理论是在1965年有cotter首次提出较完整的理论的。
热管的结构主要有外壳、吸液芯和工作液组成。
本文对热管技术在通风空调工程节能应用中出现的一般性问题进行较系统的分析,为实际工程应用和设计提供参考。
1、通风空调的能流特征采用集中式空调的建筑物，为了保证室内空气品质,要进行适当的新风置换，小型建筑物主要通过门、窗自然排出、渗入,而大型建筑物往往设集中排风、新风系统。
建筑物通风空调废热(冷)具有以下特点:(1) 排出的空气状态参数接近室内空气的温、湿度，对于大型建筑物，排出的废热(冷)相当于总负荷的30% ~40%。
(2) 排风中的废热(冷)与新风处理所需能源品位比较接近。
(3) 排风中的废热(冷)与新风处理能源需求在时间上完全同步,如果通过热交换方式回收排风中的废热(冷)则无须增设复杂的蓄热装置。
2 热管技术在通风空调节能中的应用2.1 热管技术在通风空调节能中的优势热管换热器与其他形式的换热器相比，用于通风空调能源回收的热管属于常温热管，具备以下优势: （1）传热效率高。
热管换热器主要通过工质相变传热,具有很高的轴向传热能力,在小温差传热方面具有很强的适应性。
但径向传热并无太大的改善,应重点考虑径向传热强化。
（2）环境适应性强。
热管换热设备的冷凝、蒸发段的结构设计和空间布置非常灵活,特别适应空间狭小和改造工程等情况下的排风废热(冷)回收。
（3）管壁温度具有可调性。
热管在暖通空调节能中的应用

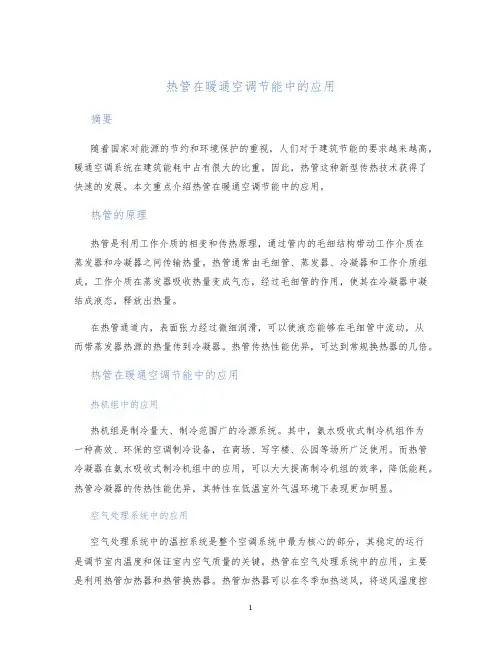

热管在暖通空调节能中的应用摘要随着国家对能源的节约和环境保护的重视，人们对于建筑节能的要求越来越高，暖通空调系统在建筑能耗中占有很大的比重。
因此，热管这种新型传热技术获得了快速的发展。
本文重点介绍热管在暖通空调节能中的应用。
热管的原理热管是利用工作介质的相变和传热原理，通过管内的毛细结构带动工作介质在蒸发器和冷凝器之间传输热量。
热管通常由毛细管、蒸发器、冷凝器和工作介质组成。
工作介质在蒸发器吸收热量变成气态，经过毛细管的作用，使其在冷凝器中凝结成液态，释放出热量。
在热管通道内，表面张力经过微细润滑，可以使液态能够在毛细管中流动，从而带蒸发器热源的热量传到冷凝器。
热管传热性能优异，可达到常规换热器的几倍。
热管在暖通空调节能中的应用热机组中的应用热机组是制冷量大、制冷范围广的冷源系统。
其中，氨水吸收式制冷机组作为一种高效、环保的空调制冷设备，在商场、写字楼、公园等场所广泛使用。
而热管冷凝器在氨水吸收式制冷机组中的应用，可以大大提高制冷机组的效率，降低能耗。
热管冷凝器的传热性能优异，其特性在低温室外气温环境下表现更加明显。
空气处理系统中的应用空气处理系统中的温控系统是整个空调系统中最为核心的部分，其稳定的运行是调节室内温度和保证室内空气质量的关键。
热管在空气处理系统中的应用，主要是利用热管加热器和热管换热器。
热管加热器可以在冬季加热送风，将送风温度控制在合适的温度范围内，满足室内舒适度需求。
热管换热器可以在夏季进行制冷和除湿的过程中，实现节能效果。
水路系统中的应用水路系统中的应用主要是热管换热器，其通过热管传递热量，实现室内冷热水交换。
相比传统的传热器，热管换热器具有高效、节能、占用空间小等优点。
在室内空调水系统中，使用热管换热器可以在保证热舒适度的情况下，实现能源的节约。
结论随着国家对能源和环境的重视，人们对于建筑的节能要求越来越高。
热管作为一种新型的传热技术，具有传热效率高、能源消耗低等优势，在暖通空调领域得到了广泛应用。
浅议热管技术在建筑节能中的应用
浙江建筑,第27卷,第1期,2010年1月Zhejiang Constructi on,Vol .27,No.1,Jan .2010收稿日期5作者简介郭卫琳(56—),女,浙江温岭人,副教授,从事暖通专业的教学与研究工作。
浅议热管技术在建筑节能中的应用D iscuss i o ns on App li ca ti o n of Hea t P i p e s i n B uil di ng Ene rgy Savi ng郭卫琳G UO Wei 2li n(浙江建设职业技术学院,浙江杭州311231)摘 要:根据热管传热系数高、传热温差小及热二极管性等优点,结合国内外热管在建筑节能中的应用现状,分析了热管在建筑节能应用中的主要优点:是一种高效的换热元件,具有结构紧凑、体积小、换热器进出口压降低及无需消耗辅助动力等优点,并展望了其应用前景。
关键词:热管;建筑节能;换热装置;太阳能中图分类号:TU832.1+7 文献标识码:B 文章编号:1008-3707(2010)01-0057-031 热管的工作原理热管以其传热系数高、传热温差小及热二极管性等优点在建筑节能领域得到了较广泛的应用。
典型的热管由管壳、吸液芯等组成,见图1。
制作热管时将管内抽成1.3×(10-1～10-4)Pa 的真空后充以适当的工作液体,使紧贴管内壁的吸液芯毛细多孔材料中充满液体(氨、水、丙酮及甲醇等)后加以密封。
热管的一端为蒸发段(加热段),另一端为冷凝段(冷却段),根据具体的应用场合在蒸发段与冷凝段中间布置适当的绝热段。
当热管的蒸发段端受热时毛细芯中的液体蒸发汽化,蒸汽在微小的压差下流向冷凝段,被凝结成液体而放出热量,冷凝后的液体沿多孔材料靠毛细力的作用流回蒸发段。
如此循环往复,热量从热管的蒸发段传至冷凝段。
如蒸发段在下而冷凝段在上,则冷凝后的液体工质可在重力的作用下自动流回蒸发段,因而不需要吸液芯,该类热管通常称之为重力热管[1]。
探讨热管技术在暖通空调中的应用
（） １传热效率高 。热管具有很强 的导热性 ， 与银、 、 铜 铝等金 属相 比， 单位质量 的热管可 以多传递几个数量级 的热量 。因此 ， 热管换热器的效率往 往可达到 ８％以上 ，而且可 以有效地回收 ０ 空调系统的新、 排风之 间的小温差能。 （） ２ 热管管壁温 度具有可调性 。调整管壁温度 ， 对通风空调 系统的重要意义在于， 在供回风系统中， 通过调整管壁温度， 使冷 端温度 低于冷流 体露 点温度 以下 ， 达到既回收显热能 ， 又增强去 湿， 降低潜热负荷的作用， 从而大大改善采暖空调系统 的效果。 （） 温特 性。热管恒温 特性 ， ３恒 既可 以在热 负荷 或热源 温度 发生很 大变 化时， 保持冷凝段或热汇的温度不变 ， 又可成功地用 于保持热管 或热源温度不 随热 负荷或热汇温度 的变化而 变化 。 热 管的这种特性使其在空调工程 中显示 出其它换热方 式所 不具
在空调系统中，大 部分 空调 回风经冷却和再热后作为送风 送 到空 调 房 间 ， 而其 它 部 分 的 回 风 则 排 出 。 由于新 、 风 需 经 冷 回 热处理 ，因而研究空调系统 的热 回收对空调系统节能具有极其 重要 的意义 。 在空调热回收系统 中， 已研制出相应 的转轮式热交 换器 、 板翅式热交换器和盘管热环 式热 交换器等 ， 并在空调工程
１ 在通 风 空调 系统节 能 中的应用 ． ２
空调系统节能一直是暖通空调领 域研 究的课题之一 。随着 生活水平 的提高 ，建筑物空调用 能耗 占建筑物 总能耗 的比例不 断增加 ， 其中新风耗 能占建筑物总耗能的 ４ １％， － ２ 设置热回收系
统 ， 空 调 系 统 节 能具 有 重 要 的现 实 意义 。 对
技术特点为 ：
管用于空调热回收系统 中的研究得到很大 的发展。
热管技术在通风空调系统节能中应用论文

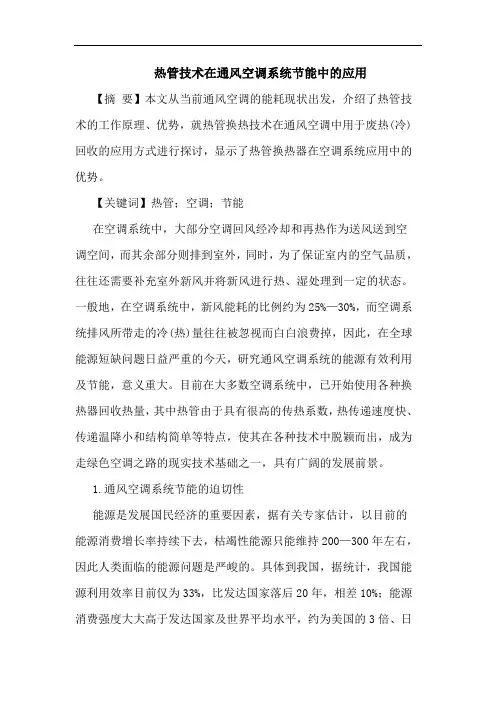

热管技术在通风空调系统节能中的应用【摘要】本文从当前通风空调的能耗现状出发，介绍了热管技术的工作原理、优势，就热管换热技术在通风空调中用于废热(冷)回收的应用方式进行探讨，显示了热管换热器在空调系统应用中的优势。
【关键词】热管；空调；节能在空调系统中，大部分空调回风经冷却和再热作为送风送到空调空间，而其余部分则排到室外，同时，为了保证室内的空气品质，往往还需要补充室外新风并将新风进行热、湿处理到一定的状态。
一般地，在空调系统中，新风能耗的比例约为25%—30%，而空调系统排风所带走的冷(热)量往往被忽视而白白浪费掉，因此，在全球能源短缺问题日益严重的今天，研究通风空调系统的能源有效利用及节能，意义重大。
目前在大多数空调系统中，已开始使用各种换热器回收热量，其中热管由于具有很高的传热系数，热传递速度快、传递温降小和结构简单等特点，使其在各种技术中脱颖而出，成为走绿色空调之路的现实技术基础之一，具有广阔的发展前景。
1.通风空调系统节能的迫切性能源是发展国民经济的重要因素，据有关专家估计，以目前的能源消费增长率持续下去，枯竭性能源只能维持200—300年左右，因此人类面临的能源问题是严峻的。
具体到我国，据统计，我国能源利用效率目前仅为33%，比发达国家落后20年，相差10%；能源消费强度大大高于发达国家及世界平均水平，约为美国的3倍、日本的7.2倍。
在2004年第十四届炎热和潮湿气候下建筑物系统优化国际会议上，世界能源专家做出预测：中国的能源情况如不加改善，则2025年世界能源的80%将由中国消耗。
因此，我国面临严峻的节能形势。
目前，我国建筑能耗占总能耗的30%左右，其中，通风空调能耗占总体的50%—60%，且随着通风空调系统在现代建筑中的应用越来越普及，空调总能耗的份额将进一步增加。
以南宁为例，据《南宁市公共建筑节能潜力研究》一文，2004—2006年南宁市226幢大型公共建筑的总能耗中，空调所消耗的电能在总电耗中占有较大的比重。
热管技术在通风空调节能中的应用分析
热管技术在通风空调节能中的应用分析作者：吕蒙来源：《砖瓦世界·下半月》2019年第12期摘要：目前，在建筑空调通风节能之中运用热管换热技术十分宽泛，然而现今大多都是针对具体的案例来实施分析研究，各个设计与运行条件之下而得到的结果不一，存在差异性。
鉴于此，本文主要分析热管技术在通风空调节能中的应用。
关键词：热管技术;通风空调节能;应用所谓“热管原理技术”是国外的行业专家发明出的一种“热管”传热元器件，被称为“热管”。
在空调的制冷系统中，冷凝器通过做功换热，将高温高压的气态制冷剂与外界的空气做热交换，将其变为低温的液态形式，如果任由这部分热量通过冷凝器排放至冷却介质即自然环境中，会对室外环境造成热污染，加重温室效应。
这部分热量也会增加空调冷凝器的热负荷，如果将这部分热量回收起来，可以有效减少环境热污染，也可以减轻空调热负荷，将会带来非常大的环保效益。
若将这部分热量进行再利用，如作为生活用水的热源，还能节约部分用于加热生活用水的能源，带来较为可观的经济效益。
一、热管技术原理20世纪60年代的美国，LosAlamos国家实验室的工作人员发明了一种导热元件，这就是热管技术的基础模型。
在早期的技术应用中，热管技术被应用在航天与军工领域中，随着市场化的发展，热管技术逐渐进入了散热器制造的商业领域，并取得了较大的突破。
而在步入信息化时代后，由于电子设备对散热的刚性需求，使热管技术逐渐进入了电脑PC机、手机、游戏机等设备的散热组件中，从而使热管技术表现出了技术应用上的开放性。
技术原理方面，热管技术将热传导理论作为基础，在制冷介质的下，展现出了高速率的热传导特性，通过热管将热量迅速的转移到了热源外部，已高过任何已知金属材料的导热水平，表现出卓越的功能价值。
从热力学的角度出发，热管充分地利用了相变传热的原理，使热管两端的温度表现出明显的差异性。
在管壳、吸液芯、端盖的结构中，热管内部始终保持负压状态，在充入一定低沸点液体介质后，通过吸液芯多孔的结构，介质由热源端通过相变传热的方式将热量向另一端传导。
热管技术在通风空调节能中的应用 李甲伟
热管技术在通风空调节能中的应用李甲伟摘要：随着现代科技不断进步，各种技术手段改变着人们生活的方方面面。
通风空调的应用在一定程度上提高了人们的生活质量，给人们带来更好的生活环境，但能耗过大问题也一直被人诟病，如何做好通风空调节能是社会关注的问题之一。
热管技术改变了传统散热只能提高送风量的做法，是一种较新的现代技术，在通风空调中应用具有良好应用效果。
基于此，本文分析通风空调热管技术应用，以期可以提高节能效果。
关键词：通风空调；节能技术；热管技术引言：在现代空调系统中，采用新风系统能耗通常所占比例为25%～30%。
实际应用中，排风可以带走的热量或者冷量通常会被浪费。
所以在现如今提倡节能环保的情况下，必须加强对通风空调节能性能的研究工作，加强热量回收利用，提高能源利用效率，热管技术具有很强的技术优势，是当前形势下让空调走上绿色发展道路的有效技术之一，前景可以期待。
1、热管技术简析（1）热管是一种传热元件。
这一元件在工作中有效利用了自然界的热传导特点以及制冷介质可以进行快速热传递的特性。
在热管的帮助下，可以将发热物体具备的热量传到热源之外。
实际应用发现，热管的导热性能可以超过各种金属。
曾经热管技术是用在军工或者航天领域。
之后逐步在散热器制造业中使用，这一技术的加入改变了散热器传统设计方法只能依靠提高风量来提高实际散热效果的局面，在使用这一技术后，能够让散热器在低转速状态下取得良好的散热效果。
也解决了风冷散热或多或少带来的噪音问题。
经过测试发现，热管热传递性能良好，在散热器中应用能够明显降低热阻值，从而有效提高散热效率。
热管有很强的导热性，远比纯铜导热要强。
（2）热管技术是通过提高热传递性来减少热源附近热量，与传统散热有些明显区别。
热管技术应用温度很广，在应用中，受热端受热，管壁附近存在的液体会由于温度升高而瞬间发生汽化现象，进而出现大量蒸汽，此时这一位置会有较大压力，而蒸汽会受到压力作用逐渐向冷凝端转移。
热管节能技术在净化空调系统中的应用探讨
热管节能技术在净化空调系统中的应用探讨摘要：本文对常用空调热回收节能装置进行了介绍及其比较，并对其中的热管的结构特点进行了介绍。
分析了热管技术在净化空调系统中的应用，包括在空气处理机组中提供预冷再热功能的应用、在热回收机组中的应用以及在除湿机组中的应用，可见热管技术的相关应用可取得显著的节能效益。
关键词：热管；热回收；净化空调1 引言随着技术与经济的发展，我国洁净厂房的规模变的越来越大，能源需求随之剧增。
为满足社会对于节能减排的要求，作为其中的能耗大户（净化空调系统），应在工程应用中采取有效的节能降耗措施。
因而研究如何对空调系统进行节能具有十分重要的意义，其中将热管节能技术应用于净化空调系统中是一种非常有效的节能方法。
2 常用空调热回收节能装置介绍及其比较热回收节能方式较多，但归纳起来共两大类：全热回收装置和显热回收装置。
全热回收装置有转轮式换热器、板翅式全热换热器、热泵式换热器等；显热回收装置有中间冷媒式换热器、板式显热换热器、热管式换热器等。
[1] 对各种热回收装置的综合比较如下表所示：净化空调系统要求避免交叉污染的产生，保证生产的安全。
由上表可见，无交叉污染情况的热回收装置，可用：板式显热、中间冷媒式、热泵式及热管式换热器。
在决定具体选用何种类型的热回收装置时，应首先进行必要的技术经济及合理性分析；其次，根据需处理的空气特性选择合适的热回收装置，从而达到用较少的投资，回收较多冷热量的目的。
3热管的结构特点介绍热管，是一种具有极高导热性能的传热元件，它通过在全封闭真空管内的液体的蒸发与凝结来传递热量。
热管通常由管壳、吸液芯和工作介质组成，将管内抽成1.3×10-1~10-4 Pa的负压后充以适量的冷媒。
管的一端为蒸发段（加热段），另一端为冷凝段（冷却段），根据应用需要选择在两段中间是否布置绝热段。
当热管的一端受热冷媒蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。
热管技术在节能领域的应用
两相闭式热虹吸管（重力热管） 重 力 热 管
旋转热管
对于低速旋转的场合已不可
能借助离心力来实现其内部
的汽液循环流动，必须在管
内增设其他泵送液体的结构，
当高速旋转时，如图所示是热如凝，旋转毛液细的芯流等动元，件即以使促热使管其呈冷水
其蒸发段和冷凝段的内径管不平热放置仍可正常工作，如图
同，内径较大的蒸发段，自因所管示，这种水平放置的热管
热管技术在节能中的应用
1. 热管技术在余热回收中的应用 2. 热管技术空调系统冷、热量的回收 3. 其他应用
热管应用简介
热管技术以前被广泛应用在宇航、军工等行业，自从被引入散热器制造行业， 使得人们改变了传统散热器的设计思路，摆脱了单纯依靠高风量电机来获得 更好散热效果的单一散热模式，采用热管技术使得散热器即便采用低转速、 低风量电机，同样可以得到满意效果，使得困扰风冷散热的噪音问题得到良 好解决，开辟了散热行业新天地。
有芯热管、重力热管、重力辅助热管、旋转热 管、电流体动力热管、磁流体动力热管、渗透 热管等等
低温热管、常温热管、中、不锈钢-钠热管等
普通热管、分离式热管、毛细泵回路热管、微 型热管、平板热管、径向热管等
有传输热量的热管、热二极管、热开关、热控 制用热管、仿真热管、制冷热管等
热管的组成
壳体
管芯
工作液
工作蒸气
热管组成
壳体
吸液芯 工作流体
工
在真空状态下，液体的沸点降低
作 原
同种物质的汽化潜热比显热高的多
理
多孔毛细结构对液体的抽吸力可使液体流动
• 管的一端为蒸发段(加热段)， 另一端为冷凝段(冷却段)， 根据应用需要在两段中间可 布置绝热段。当热管的一端 受热时毛纫芯中的液体蒸发 汽化，蒸汽在微小的压差下 流向另一端放出热量凝结成 液体，液体再沿多孔材料靠 毛细力的作用流回蒸发段。 如此循环不止，热量由热管 一端传至另外一端。这种循 环是快速进行的，热量可以 被源源不断地传导开来。
热管在暖通空调节能中的应用
热管在暖通空调节能中的应用前言随着人们对生活品质的要求不断提高，现代建筑中暖通空调的能耗越来越成为一个严重的问题。
如何降低暖通空调的能耗，成为当下一个亟待解决的问题。
热管作为一种热传递元件，可以在暖通空调中发挥很大的作用。
本文将介绍热管在暖通空调节能中的应用。
热管的工作原理热管是一种利用液体在内部产生蒸发和冷凝相变来传递热量的设备。
热管由管子、工作流体、吸附剂、外壳和连接管组成。
内部流体的蒸发和冷凝产生的热量流经管壁传递到另一端，实现热量的传递。
主要分为三个基本部分：蒸发段、迁移段和冷凝段。
•蒸发段：蒸发端先将工作流体加热到液体沸点以上，在内部产生蒸汽。
•迁移段：蒸汽在作用压强下推动工作流体，向冷凝段传输热量。
•冷凝段：在冷凝段，工作流体释放吸收的热量，成为液体状态，流回蒸发段，形成闭合的循环。
热管在暖通空调中的应用热管换热器热管换热器是指运用热管技术制成的换热器，主要作用是将冷源和热源在空气侧流体的冷热空气进行热交换，达到能量转化的目的，实现节能效果。
热管换热器具有以下几点优点：•高效节能：热管可以在较小的体积内传递大量热量，相比于蓄热型换热器，需要的体积小了非常多，节省能源；•稳定可靠：热管换热器由于采用的是密闭循环式的热传递，使热源和冷源完全隔开，可以有效避免腐蚀和水垢的问题，工作效果更加稳定可靠；•保持新鲜空气：热管换热器能够将热空气和冷空气进行分离，避免空气在短时间内重新受到热交换的影响而失去新鲜度；热管调温调湿热管可以将盘管的蒸发、冷凝两个过程分开，可以任意组合作为调温、调湿系统中的热交换器。
通过调节温度和湿度，达到舒适的室内环境。
在节能的同时，减少人员感染病毒的风险。
热管蒸发冷却热管蒸发是指在热管内部，将工作流体从液态变为蒸汽状态，该过程需要吸收大量的热量。
将热管放入水箱，实现水温的降低，即热管蒸发冷却技术。
这种技术被广泛应用于空调制冷、冰箱制冷等领域。
结语热管技术作为一种具有高效、稳定、可靠、安全以及保护环境的热传递元件技术，在暖通空调领域有着广泛的应用前景。
HPT热管技术在空调行业的应用
Q2=V*Cp*Δ T=10000*1.29*（22-12.5） =122550KJ/h
q2=Q/3600=34kw 其中： V:空气流量 m3/h Cp:空气定压热容 kj/m3.℃ （不同温度下， 值不一样） Δ T: 温度差 ℃
风量 m3/h
电能（预 冷）kw.h
再热能 电能 kw.h 蒸汽 T
每小时
节能
5.0
21
9.8
每天节
能
148
521
235
每月节 能
4473
15667
7050
每年节 能
26841
94003
42300
注：节能总量是 预冷效益与再热能效益的总和。
备注
电价按照 0.8 元 /kw.h，蒸汽 按照 250 元 /T 计算
采用 HPT 热管无功耗除湿系统，预冷段（预冷箱可以不用了），同时也 减小了初期投资费用。
HPT 热管无功耗除湿增效系统
除湿再热
HPT 热管除湿再热安装方法
1．安装时，原表冷器不改动，在表冷器前面与表冷器后面各加一个 HPT 热管闭式环流循环回收系统。 2．对于新安装系统，采用从侧面推入。对于再造项目，可从侧面，也可从顶部吊装到合适位置放下。空调箱体将需要作部分改 动。
HPT 热管无功耗除湿增效系统
对于要求恒温、恒湿空间，一般空气处理方式为先预冷、再降温除湿、再加热的方式，确保房间恒温、恒 湿。整个过程，空气先要经过预冷（有的空调箱预冷段与表冷器为一个整体），水份冷凝出来后，还要再次加 热，两次消耗能源。如下图：
HPT 热管无功耗除湿增效系统
除湿再热
HPT 热管能量循环工作原理
热管在空调中的应用_余霞
科技综述 热管在空调中的应用上海交通大学 余 霞☆ 王 文 王如竹摘要 介绍了热管的工作原理和热管技术的特点,回顾了热管在空调中的应用情况,分析了热管技术在空调系统热回收、房间空调除湿、冰蓄冷系统、汽车空调及太阳能吸收式空调中应用的可行性和有效性,对热管式空气换气装置进行了实验研究,结果表明热管技术有很大的节能潜力。
关键词 热管 空调 热回收 应用Ap p li c a ti o n of h e a t p i p e t o a ir c o n diti o ni n gBy Y u X ia ★,Wang Wen and Wang RuzhuAbs t r a ct Prese nts t he operating p rinciple of heat pipe a nd t he characteristics of heat pipe technology.Reviews its application t o air conditioning.A nalyses t he f easibility a nd validity of applying it heat recovery ,de humidification ,ice st orage syste m ,aut omobile air conditioning a nd solar air conditioning.The experime nt results of t he heat pipe air excha nger show t hat heat pipe technology has a wide saving e nergy p ote ntial.Keywor ds heat pipe ,air conditioning ,heat recovery ,application ★Shanghai Jiao Tong University ,Shanghai ,China①0 引言近年来,由于空调的不断普及,空调耗能量几乎占发达国家总耗能量的30%～40%。
热管技术在采暖空调中的应用与发展
另外 热管换热器还有安全可靠 阻力小 单向导 热 热二极管 等特性 热管换热器几乎没有什么机械障碍 是二次间壁换热 热管一般不可能在蒸发段和冷凝段同时破 坏 所以大大增强了设备运行的可靠性 热管换热器非常适 合于回收各种连续生产工艺的余热作为采暖空调工程的热 源 热二极管原理在太阳能 地源能利用及空调系统供排风 热回收工程中有很重要的应用价值
冷 热段结构和位置布置灵活 可以实现汇源分离
１７
专 题 研 讨
由热管组成的换热设备的受热部分和放热部分结构设计和位 置布置非常灵活 汇源分离的距离可以根据实际需要及所 采用的热管性能来定 可以从几十厘米到一百米 可以实 现冷热流体之间的零泄漏 在采暖空调工程中特别适合于 有毒环境下的废热 余热回收
文献［８ ］指出 对于室内温度 ２２ 相对湿度 ５０％ 的 空调工况 在供回风系统中加装热管换热器以后 达到了 以下效果
ａ 在室外温度波动率超过 ４．４ 时 室内温度波动小
于 ０．３ 相对湿度波动小于 ０．５％ ｂ 热管换热器效率接近 １ ０ ０ ％ ｃ 去湿能力比普通系统提高 ６ ２ ％ 比旁通系统提高
系统供 回风之间小温差热能 ２．２ 热管管壁温度的可调性
热管管壁温度可以调节 这在低温余热回收或热交换 中是相当重要的 因为可以通过适当的热流变换把热管管 壁温度调整在低温度流体的露点以上 从而可以防止露点 腐蚀 保证设备长期运行
热管管壁温度的可调性 对采暖空调系统的另一个意 义在于 在供回风系统中 通过调整管壁温度 使冷端 温度低于冷流体露点温度以下 达到既回收显热能又增强 去湿 降低潜热负荷的作用 从而大大改善采暖空调系统 的效果 ２．３ 恒温特性
热管技术与建筑节能热管节能应用
热管技术与建筑节能热管节能应用黄文胜1,罗清海2,汤广发2(1.湖南大学建筑系,湖南长沙410082;2.湖南大学土木工程学院,湖南长沙410082)摘要:考察建筑能流特征,热管换热技术在建筑热回收及节能中具有较好的技术适用性;对暖通空调、太阳能利用、地热能利用、低品位废热利用等热管节能的途径和形式作了系统分析,为实际工程应用提供方法论指导。
关键词:热管换热;建筑节能;暖通空调;太阳能;废热回收Heat pipe exchanger & energy efficiency in buildings Utilizing Approaches of Heat Pipe for Energy SavingHUANG Wen-sheng1, LUO Qing-hai, TANG Guang-fa(College of Civil Engineering, Hunan University, Changsha 410082, China) Abstract:It is indicated thatheatpipe exchangertechnically suitbuildings energy conservation by investigaing the characteris-tics of energy flux in buildings. Universal methodologies for practical engineering utilizing of heat pipes, with the purpose ofenergy recovering and saving, have been provided through systematic analysis on the utilization approaches involving HVAC systems, solar energy, geothermal energy and other low grade waste-heat utilization, and so on. Key words:heat pipe exchanger; energy efficiency in building; HVAC; solar energy; waste heat recovery.引言热管具备优良的热传导性能、二次间壁换热、热流密度可调节等普通换热设备所不具备的优越性能,因而在工业换热和回收余热等方面获得广泛应用,在冶金、化工、建材、动力等行业有很多成功实例[1,2]。
热管在暖通空调节能中的应用 林永通
热管在暖通空调节能中的应用林永通摘要：热管换热器是空调系统中的一种传热元件，又简称为“热管”，主要用于回收排风中的能量，对热管换热器的选择主要针对热量的回收需求，凸显其应用的合理性，能够减少对能源的消耗。
本文从热管换热器在暖通空调节能中运行的原理与特征进行分析，并对其实际的技术应用予以探究，证明了热管换热器在暖通空调的运行中可起到节能的作用。
关键词：热管换热器；暖通空调；节能应用引言：随着当代人们生活质量的提升，空调成为居民常用的家用电器之一。
近年来，空调所消耗的资源约占国家资源总消耗量的。
空调所消耗的资源占比之所以如此庞大，与其运行特征必然有关，即加热（冷）与排热（冷）是共同运行的，为改善能源消耗的问题，技术人员可从“回收”热量方面入手，调整热（冷）的朝向与方位，提升能源的利用效率，就能够缓解资源浪费问题。
热管换热器的应用可以减小横截面积，让热量能够传输更远的距离，且不需要额外增加压缩动力，实现节能的目标。
一、热管在暖通空调节能中运行的原理与特征（一）热管的运行原理热管换热器中包含吸热芯、壳体及工作介质等，属于封闭型的导热部件。
吸热芯中有许多小孔，充当“毛细泵”，能够运输冷凝液，将其从“冷的一端”运至“热的一端”，发挥蒸发导热的作用。
壳体是承受压力的密闭管件，热管换热器中的工作介质一般是在真空状态下被吸入管中的，其导热过程如下所示：首先，在加热断种，热管换热器理的工作介质会应外部加热而蒸发相变潜热，并发生汽化；其次，管内的加热段与冷却段出现压力差以后，工作介质产生的蒸汽会从“热的一端”移动至“冷的一段”；再次，冷却段中，外部因素会带走管内蒸汽释放出的冷凝潜热并逐渐变化为水；之后由管内的吸液芯将冷凝水重新折回加热段。
暖通空调的热管换热器正是通过上述步骤不断循环而达到节能的要求，将热量持续从“热的一端”传递到“冷的一端”，维持热管换热器在暖通空调系统中的运行。
（二）热管的运行特点在暖通空调系统中，应用热管换热器的形式比传统形式更加优势，其特点主要体现在如下方面：其一，导热性能强化，热管换热器自身的传热性较好，相较于金属管材，一定质量的热管换热器可以完成数量的加载热量，故热管换热器的效果能够提升80%，再结合光能、地热能等能源对暖通空调系统中的排风温差能量进行循环利用。
热管技术在通风空调节能中的应用
热管技术在通风空调节能中的应用发表时间：2020-12-24T15:41:56.817Z 来源：《建筑实践》2020年28期作者：李慧玉[导读] 本文首先阐述了热管技术的特点，李慧玉身份证号：370628************ 266034摘要：本文首先阐述了热管技术的特点，论述了热管技术工作原理及优势，接着分析了通风空调节能中应用热管技术，最后对热管技术在通风空调节能中的应用进行了探讨。
关键词：热管技术；通风空调节能引言：今天，中国在节能环保领域面临巨大挑战，充分利用资源和能源对中国的可持续发展至关重要。
在这种背景下，热管换热器在通风空调方面起着重要作用，因为它利用了传热效率高、运行可靠、压力损失小、结构紧凑等优点。
但不容否认的是，导热系数还有改进空间，今后的研究应进一步改进热管技术的研究和热管换热装置的研制，以进一步提高其在能源生产方面的性能。
1热管技术的特点1.1环境适应性强换热器的蒸发或冷凝系统在空间和结构设计中使用热管时非常灵活。
与其他换热器相比，不需要复杂的结构，从而节省了大量的设计成本，也可用于空间相对较小的较小设计项目或较小的建筑项目。
此过程清楚地表明，通过冷却或冷却可以提高利用率并有效地回收散热。
1.2传热效率较高热管本身的优点在于导热系数较好，电导率较高，热管换热器通过物质传递。
在这种情况下，热管换热器具有较好的传热能力、较高的适应性，且不会影响较低的热差。
但是，请注意，径向传热过程中的传热并未在一定程度上得到改善。
因此，如果使用径向传热，则必须执行此操作。
1.3管壁温度有着一定的可调性管壁温度与传热面积密切相关。
当通风系统运行时，可以根据需要修改凝结或蒸汽段，以优化传热。
1.4换热器使用的方式热管换热器将替换为二级分区布置，可以充分保证排风和新风不会发生交叉感染，有效避免新风的感染，所以它在很大程度上应用于医院或工厂。
2热管技术工作原理及优势热管是封闭单元，由孔中的特定真空和管道中的各种操作介质组成，这些介质根据不同温度按比例填充，此元件称为传导管元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热管在暖通空调节能中的应用
热管是一种非常高效的传热原件，被用于回收空调系统排风中的能量。
选择热管换热器分别在直流式空调系统和一次回风系统中做比较，阐述了暖通空调的节能在使用热管换热器后。
证明了热管在暖通空调节能中的可行性。
这些年，随着空调的普遍使用，空调所消耗的资源差不多占发达国家总的消耗量的30%至40%。
并且空调系
统消耗资源的其中一个特征便是加热（冷）与排热（冷）的运行过程共同存在，假如可以的将需要排出的热（冷）量朝向需要热（冷）的方位，即实现回收热量，便可以充分的利用能源。
热管能够使许多的热量利用很小的截面面积运输很远的距离，并且不用多加压缩动力。
由此，热管在空调系统中的运用，可以实现空调系统的节
热管运行道理及特征
1.1 热管的运行道理
热管是一种禁闭的导热部件，包含吸液芯、壳体和工质（即工作介质）。
吸热芯有很多的孔，发挥毛细泵的作用，将冷凝液从冷的一边运到热的一边，作为蒸发导热使用，壳体是可以经受一定压力的禁闭管件。
工作介质是真空形态下被封入管内的工作介质。
工作介质的导热过程包含这样 4 个步骤：
（I）热管的加热段中，管里面的工作液从外部热源取得蒸发相变潜热从而汽化;
（2）因为管里面加热段和冷却段的压力存在差距，蒸汽移向冷却段；
（3）在热管的冷却段，外部带走管里面蒸汽释放的冷凝潜热，蒸汽转变为水;
（4）吸液芯将冷凝水从头折回加热段。
以上 4 个步骤持续接连不断地轮回作用，热量通过热端持续传递到冷端。
1.2 特征
将热管运用到空调系统中，与传统的比较有其特殊的优势，重点体现在以下几个方面：
(1)导热作用好。
热管拥有比较强的传热性，相比于铜、铝和银等金属，一定质量的热管能够多传达几个数量的热量。
所以热管换热器的效果通常能够实现80%还要多，并且能够充分的使用光能和地热能等低档能源和重复利用空调系统的新风和排风的小温差能量。
(2)热管管壁的温度可以调节。
调节管壁的温度，将冷流体露点温度高过冷端的温度，实现显热的重复利用和提高除湿、减轻潜热压力的目标，进而完善空调系统的作用。
(3)保持一定温度的性能。
能够变化导热管的发明能够达到变工况状况下冷、热源的保持一定温度的性能，不但能够在热负荷或者热源热度变动比较大时，热汇和冷凝段还可以维持恒温，同时能够顺利地保证热管或热源的温度不会因为热负荷或热汇温度变化就发生变化。
热管具有的这种性能是别的换热方法无法实现的。
(4)较强的适应性。
热管交换器的受热和放热部位有很灵通的构架设计与位置，可依据具体需要与使用的热管
的特性决定汇源分离的远近，从十几厘米至一百米都可以，能够达到零泄露在冷热流体间。
暖通空调节能中运用热管的探究
2.1运用在汽车空调中
在如今的社会中，人们越来越要求高品质的生活，空调设备的车辆，特别是公交车的应用正变得越来越流行。
目前主要使用的车辆开窗通风换气，这将使汽车大量的冷量或热量损失。
有人在汽车空调中使用热管，他们使用两根热管，在冷却盘管周围缠上一个热管，利用热传递使吸进盘管的空气热量传递给冷空气，盘管相同，没有安装热管与安装热管的空调相比，会有更多的水被制冷管从空气中冷凝出来，在空气与制冷盘管分离时会带有100% 的相对湿度，并且热光的另一端可以将空气进行加热，可以减少它的相对湿度；在新空气和废气之间还有一根热管，主要作用是吸取废气中的冷空气来冷却新空气。
所以安装热管可以降低空调的耗电量、提高热传导率，不仅如此，还可以通过减少车体内的相对湿度增加干球温度、这样就可以降低电池组或发动机的热能损耗，所以把热管技术在汽车空调系统中运用是非常有开发价值的，根据现在的技术完全可以减少车载空调的能耗。
2.2在直流系统中使用热管
在进风和排风间会发生交互传染，但是使用热管热换器就绝不会发生，这是非常适合于有害物质不能用于循环空气调节系统排出。
循环风系统是不可取的，他会在排气的过程中带走许多热量。
热管换热器可以完美的解决这些问题，不仅可以避免使用循环风，又可以回收大量热能。
2.3在回风空调系统中使用热管
存在回风的空调设备，本身的排风量很小，新的空气从废气中获得的热量有限，如果此空调还有再热器系统，这样可以将热管换热器安装在空气处理中心的风道和返回风道之间，通过热管吸收循环风中的热能加热露点状态的气体，降低和替代再热，并且可以将返回风冷却。
2.4屋内带有去湿功能的空调
由于湿润区域空调机的相变潜热负荷占整热负荷的比重很大，所以使用去湿转轮或回转盘管换热器在正常大的空调系统中，以增强空调的去湿功能，可以很好地调节屋里面的湿度，提供舒服的室内环境。
把热管运用在空调中，一样能够明显提高去湿能力，并且降低总的能源消耗，提供适宜的湿度，进而满足室内舒服的需求。
总而言之，热管在暖通空调中的使用包含很多方面，不但能够实现空调系统热循环使用，还能够使屋内空气质量得到改善等。
经过这么多年在空调系统中使用热管的研究，加上实验探究热管式空调换气装备，有效表明了热管在暖通空调中的使用，不管是其操作技巧，还是想到其经济方面，全是可实施的。
