虹润NHR-1300型PID调节仪说明书
PID的使用说明书
for(j=x2;j>0;j--) delay(); PA2=0x00; for(j=y2;j>0;j--) delay(); } void stop() { } float pid1(int e01,int e11,int e21) { int A=2.45; float B=3.5; float C=1.25; int uk01=A*e01+B*e11+C*e21; return(uk01); } void opentimer() { TIMERL1=0xff; TIMERH1=0xff; TIMERL2=0xff; TIMERH2=0xff; } uint closetimer1() { uint n1=0xff-TIMERL1; COMMAND1=0x43; return (n1); } uint closetimer2() { uint n2=0xff-TIMERL2; COMMAND2=0x43; return (n2); } PA2=0xff; delay();
我提供一种增量式 PID 供大家参考 △U(k)=Ae(k)-Be(k-1)+Ce(k-2) A=Kp(1+T/Ti+Td/T) B=Kp(1+2Td/T) C=KpTd/T T 采样周期 Td 微分时间 Ti 积分时间 用上面的算法可以构造自己的 PID 算法。 U（K）=U（K-1）+△U（K）
一般步骤 a.确定比例增益 P 确定比例增益 P 时，首先去掉 PID 的积分项和微分项，一般是令 Ti=0、Td=0（具 体见 PID 的参数设定说明），使 PID 为纯比例调节。输入设定为系统允许的最大值的 60%~70%，由 0 逐渐加大比例增益 P，直至系统出现振荡；再反过来，从此时的比例 增益 P 逐渐减小，直至系统振荡消失，记录此时的比例增益 P，设定 PID 的比例增益 P 为当前值的 60%~70%。比例增益 P 调试完成。 b.确定积分时间常数 Ti 比例增益 P 确定后，设定一个较大的积分时间常数 Ti 的初值，然后逐渐减小 Ti， 直至系统出现振荡，之后在反过来，逐渐加大 Ti，直至系统振荡消失。记录此时的 Ti， 设定 PID 的积分时间常数 Ti 为当前值的 150%~180%。积分时间常数 Ti 调试完成。 c.确定积分时间常数 Td 积分时间常数 Td 一般不用设定，为 0 即可。若要设定，与确定 P 和 Ti 的方法相 同，取不振荡时的 30%。 d.系统空载、带载联调，再对 PID 参数进行微调，直至满足要求。
PID调节器说明书
PID调节器说明书RKC日本理化CD系列PID调节器在工业生产中,通常需要把某递增物理量(如温度\压力\流量\液位等)维持在指定的数值上.当这些物理量偏离所希望的给定值时,即产生偏差.PID控制仪根据测时信号与给定值,达到自动控制的效果.模拟PID比例运算是指输出控制量与偏差的比例关系.仪表比例参数的设定值越大,控制的灵敏度越高.例如仪表的比例参数P设定为4%,表示测量值偏离给定值4%时,输出控制量变化100%积分运算的目的是消除静差.只要在偏差存在,积分作用将控制量向使偏差消除的方向移动.积分时间是表示积分作用强度的单位.仪表设定的积分时间越短,积分作用越强.例如仪表的积分时间设定为240秒时,表示对固定折偏差,积分作用的输出量达到和比例作用相同的输出量需要240秒比例作用的积分作用是对控制结果的修正动作,响应较慢.微分作用是为了消除其缺点而补充的,微分作用根据偏差产生的速度对输出量进行修正,使控制过程尽快回到原来的控制状态,微分时间是表示微分作用强度的单位,仪表设定的微分时间越长,则以微分作用进行的修正越强.位式PID控制一般PID控制是把连续的电流或电压输出到操作器对系统进行量化控制.而位式PID控制则是仪表按一定的周期,通过控制接点的通断对系统进行控制.在一个周期内,接点的接通和断开的时间长短反映控制量的大小,操作时为100%时,接点在整个周期内完全接通,操作量为0%时,接点在整个周期内完全断开.RKC型号定义请参照下列代码表确认产品是否与您指定的型号一致CD□□□□□□* □□□□1 2 3 4 5 6 7 8 9 101、规格尺寸48*48*100（开口：45*45） 48*96*100（开口：45*92）72*72*100（开口：68*68） 96*96*100（开口：92*92）2、控制类型： F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1 3、输入类型：见输入范围表4、范围代码：见输入范围表表1*1:电流输入时应设定电压输入并在输入端上接一只250Ω电阻。
虹润牌智能仪表之交流电工显示控制仪说明书
虹润牌智能仪表 之 交流电工显示控制仪目 录一、技术指标 (1)二、仪表外形 (2)三、接线图 (3)四、参数设定 (6)五、选型 (10)六、通讯协议 (14)虹润牌智能仪表 之 交流电工显示控制仪1一、技术指标： 型 号HR-WP-AC40、AC80、AC90系列输入信号模拟量交流0～600V 直接输入，600V 以上由电压互感器转换为满量程为100V 的电压输入交流0～5A 直接输入，5A 以上由电流互感器转换为满量程为5A 的电流输入 输出信号模拟量输出 开关量输出 通讯输出DC0～10mA（负载电阻≤750） DC4～20mA（负载电阻≤500） DC0～5V（负载电阻≥250K） DC1～5V（负载电阻≥250K） 继电器控制输出—继电器ON/OFF 带回差，AC 220V/3A；DC 24/6A（阻性负载） 接口方式——标准串行双向通信接口：RS-485，RS-232C 等 波特率——1200～9600bps 内部参数选择设定 特 性测量精度 分辨率 测量范围 显示方式控制/报警方式 参数设定0.5%FS±1字 ±1字 0～9999字0～9999字测量值显示 0～9999字设定值显示 高亮度LED 数码显示 发光二极管工作状态显示单屏显示(电压，电流，功率，周波或功率因数) 可选择2限控制或报警输出，带LED 指示 控制（或报警）方式为继电器ON/OFF 带回差 面板轻触式按键数字设定虹润牌智能仪表 之 交流电工显示控制仪2参数设定值断电后永久保存 使用环境使用环境 相对湿度 供电电压功 耗环境温度 0～50℃≤85RH 避免强腐蚀气体常规型 AC 220V %（50Hz±2Hz） 特殊型 AC 90～260V——开关电源 ≤ 5W（AC 220V 线性电源供电） ≤ 4W（AC 90～265V 开关电源供电）二、仪表外形：型 号HR-WP-AC-C.S80系列 HR-WP-Hz-C.S80系列HR-WP-AC-C90系列 HR-WP-Hz-C90系列HR-WP-AC-C.S40系列 HR-WP-Hz-C.S40系列开孔尺寸单位：mm单位：mm单位：mm外形尺寸宽高深：160×80×140mm 宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm 宽高深：48×96×105mm虹润牌智能仪表 之 交流电工显示控制仪3三、接线图虹润牌智能仪表 之 交流电工显示控制仪4虹润牌智能仪表 之 交流电工显示控制仪5虹润牌智能仪表 之 交流电工显示控制仪四、参数设定1、仪表面板2、切换显示类型：仪表上电初始化后处于测量模式，数码管当前显示的数值由二级参数CUSL所设定代码对应的数值(电压或电流或工作频率值)，按压UP键可切换显示交流电流数值，按压DOWN键可切换显示交流电压数值，按压ENTER键可切换显示工作频率值。
模糊PID温控仪使用说明书
ｍＶ／Ｒ
ｍＡ
直流电压输入
ｍＶ／Ｒ／ｍＡ Ｖ
４ 操作
仪表上电自检后，自动进入工作状态，在工作状态下，按 键进行参数设置 （１）长按 仪表复位； （２）在其它任何菜单下，长按 键５秒回到测量画面； （３）在测量状态下，先按住 键再按住 键，即可实现手／自动切换功能，ＲＵＮ灯亮； ★返回工作状态 （１）手动返回：在仪表参数设定模式下，按住 键５秒后，仪表自动回到实时测量状态。 （２）自动返回：在仪表参数设定模式下，不按任一键，６０秒后，仪表将自动回到实时测量状态。 ４．１ 一级参数设置 在工作状态下，按压 键ＰＶ显示ＬＯＣ，ＳＶ显示参数字符：按增加、减少键来进行设置。 一级参数如下（下表参数与订货型号所带功能对应，无此功能时与之相对应的参数不显示）：
参数 符 号 名 称 LoC ＬｏＣ 设定参数禁锁
AL1 AL2 Auto
ＡＬ１ ＡＬ２ Ａｕｔｏ
第一报警值 第二报警值 自动演算
AH1 AH2 AHSu SDIS
Ａ Ｈ１ Ａ Ｈ２ ＡＨＳＵ ＳｄｉＳ
第一报警回差 第二报警回差 位式控制回差值
ＳＶ显示窗测量 状态显示内容
P
Ｐ
I
Ｉ
比例带 积分时间
系列 模糊PID温控仪 使用说明书
版本号：１３００－０９１２１７
产品介绍
ＮＨＲ－１３００系列简易型模糊ＰＩＤ调节器采用模糊ＰＩＤ算式，傻瓜式操作，０．３级测量精度，７款外型尺寸，可支持３３种信 号输入功能，适用温度、压力、流量、液位、湿度等工业过程量的监测，并配合各种执行器对电加热设备和电磁 、电动调节阀进行ＰＩＤ调节和控制。支持２路报警功能，支持１路控制输出或支持采用标准ＭＯＤＢＵＳ协议的ＲＳ４８５通 讯接口，１路ＤＣ２４Ｖ馈电输出，输入端、输出端、电源端光电隔离，１００－２４０Ｖ ＡＣ／ＤＣ或２０－２９Ｖ ＤＣ开关电源供电 ，标准卡入式安装，工作环境温度在０－５０℃，且相对湿度５－８５％ＲＨ无凝结。
虹润数显定时器NHR-2100使用说明书
虹润数显定时器NHR-2100使用说明书一、产品介绍NHR-2100系列定时器采用全自动贴片封装工艺，具有很强的抗干扰能力。
六位LED数码显示，显示范围宽。
带多种输出功能：定时报警控制、计时报警控制、485/232通讯、200mS脉宽输出等，计时功能可带按键启动、停止、清零功能，并可选外接按钮。
功能强大，适用于各种场合。
1）面板指示：PV：显示测量值；在参数设定状态下，显示参数符号和参数值A/T：定时功能时PV显示当前时间时分秒，指示灯亮；计时功能时PV显示累计时间时分秒，指示灯亮。
B/D：定时功能时PV显示年月日，指示灯亮AL1：报警指示灯AL2：备用Hz：备用C：备用T：计时器、定时器指示灯亮注：外形尺寸为96*48mm时，无Hz、C、T指示灯。
四、参数设置1）菜单设置★注：选择计时功能时，参数“T1”和“T2”、“T3”无效，并且进入菜单设置时不显示“T1”和“T2”、“T3”。
选择定时功能时，参数“A-MODE”，并且进入菜单设置时不显示“A-MODE”。
2）参数设置（以更改通讯地址为例）3）参数说明A 、通讯设置参数说明：B、功能设置参数说明：注：选择计时功能时，参数“T1”和“T2”、“T3”无效，并且进入菜单设置时不显示“T1”和“T2”、“T3”。
选择定时功能时，参数“A-MODE ”无效，并且进入菜单设置时不显示“A-MODE ” ，默认定时时间到就报警。
五、仪表接线图注：不同外型仪表后盖接线端子的方向不一样，见示意图六、仪表选型NHR-2100□-□X /□1/□/□X -□ 定时器① ②③ ④⑤ ⑥NHR-2100定时器没有脉宽输出与外部事件输入功能，用“X”补上。
型号举例：NHR-2100A-X/D1/X-A。

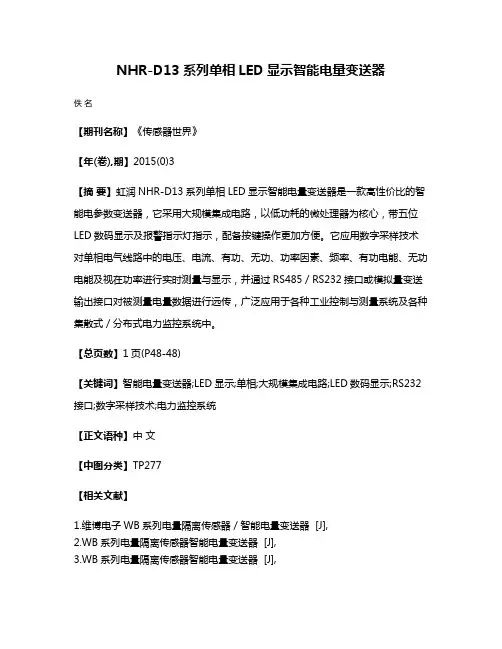

NHR-D13系列单相LED显示智能电量变送器
NHR-D13系列单相LED显示智能电量变送器
佚名
【期刊名称】《传感器世界》
【年(卷),期】2015(0)3
【摘要】虹润NHR-D13系列单相LED显示智能电量变送器是一款高性价比的智能电参数变送器，它采用大规模集成电路，以低功耗的微处理器为核心，带五位LED数码显示及报警指示灯指示，配备按键操作更加方便。
它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485／RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式／分布式电力监控系统中。
【总页数】1页(P48-48)
【关键词】智能电量变送器;LED显示;单相;大规模集成电路;LED数码显示;RS232接口;数字采样技术;电力监控系统
【正文语种】中文
【中图分类】TP277
【相关文献】
1.维博电子WB系列电量隔离传感器／智能电量变送器 [J],
2.WB系列电量隔离传感器智能电量变送器 [J],
3.WB系列电量隔离传感器智能电量变送器 [J],
4.单相LED显示智能电量变送器 [J],
5.虹润单相LED显示智能电量变送器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
虹润NHR液晶热量积算控制仪说明书
外型尺寸 开孔尺寸尺寸类型宽1608096高8016096深1101101103、仪表的安装（1）在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好内容选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间配合“ ”键可对累积量、掉电累积时间清零设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。
开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心七、仪表参数说明：1）“通道”参数——计算带温压补偿的流量时，输入通道01为流量（差压）信号；02为入温信号；03为出温信号。
名称输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能设定范围01见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积02见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积03见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积04见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积说明第一输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）流量信号的累积功能第二输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）设定通道是否为流量信号，如果是流量信号，就开通累积功能，该参数设置为ON，否则关闭，设置为OFF。
NHR-1300 1340系列傻瓜式温控器
NHR-1300 1340系列傻瓜式PID温控器
NHR-1300 1340系列傻瓜式PID温控器采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业，也适用于需要进行多段曲线程序升/降温控制的系统(如啤酒发酵，窑炉升温等)。
单通道输入，双屏LED数码显示。
具备33种信号输入功能，可任意选择输入信号类型，0.3％级测量精度。
热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
具备上下限报警/偏差报警功能，带LED报警灯指示。
带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制输出有多种方式可选，控制准确。
支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
带DC24V配电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定，参数设置断电永久保存。
仪表面板
160*80mm(A型) 80*160mm(B型) 96*96mm(C型) 96*48mm(D型) 48*96mm(E型)。
NHR1303系列经济型三位显示模糊PID温控器使用说明书
的参数不显示)：
参数
AT
HSV P I D T
符号 LoC
AL1 AL2 AT
AH1 AH2 HSV
P I
D
T
名称 设定参数禁锁
第一报警值 第二报警值 自整定参数
第一报警回差 第二报警回差 控制输出回差值
比例 积分时间
微分时间
PID 调节运算周期
设定范围（字） LoC＝00 LoC≠00.132 LoC=132
出厂预定值 2 0
2
1
1 0 1.00
分度号 Pn 信号类型 测量范围 分度号 Pn 信号类型
测量范围
0
热电偶 B 400～999℃
5
1
热电偶 S 0～999℃
6
热电偶 J 热电偶 R
0～999℃ 0～999℃
2
热电偶 K 0～999℃
7
热电偶 N
0～999℃
3
热电偶 E 0～999℃
11
热电阻 Cu50 -50～150℃
出厂预定值 00
5.0 0
0.0 0.0 0.0 500 400
100
8
4.2 控制目标值 SV 的设置
在实时测量状态下，按压 键 5 秒后，即进入控制目标值 SV 的设定状态，
按增减键进行设置，目标值设置完成后按 键退到实时测量状态。（注：控制方
式选择定值控制才有效）
参数 符号 名称 设定范围
4
热电偶 T 0～400℃
14
热电阻 Pt100 -199～650℃
注 1：当仪表信号断线时，PID 停止输出。 4.4 系统 PID 参数和自整定
系统调试时，可利用自整定功能，方便地找到系统最佳的 PID 参数，提高调
PID调节器说明书
五、功能及设置 .................................................................................................... 25 1
（一）参数功能说明 ......................................................................................................................... 25 （二）部分功能的补充说明 ............................................................................................................. 42
（一）主要特点 ................................................................................................................................. 3 （二）型号定义 ................................................................................................................................. 4 （三）不同型号仪表的功能区别 ..................................................................................................... 7 （四）模块功能的进一步说明 ......................................................................................................... 8 （五）仪表维护 ................................................................................................................................. 10
(0)虹润选型1000系列 温控器 PID温控器 程序段
P.10
NHR-1303系列经 济 型 三 位 显 示 模糊PID温控器
概述
N H R - 1 3 0 3 系 列 经 济 型 三 位 显 示 模 糊 P I D 温 控 器 采 用 模糊PID算式，无需人工整定参数，控温精度基本达 ±0.5℃，无超调、欠调，性价比高。仪表采用模 块 化 结 构 、 操 作 方 便 ， 适 用 于 轻 工 机 械 、 烘 箱 、 实 验 设 备 、 加热/冷却等设备。 ★单通道输入，双排数码管显示 ★具有多种热电阻\热电偶输入信号类型可选，测量精度为0.3％FS ★热电阻\热电偶信号分辨率可切换：1℃或0.1℃ ★具备上下限报警/偏差报警功能，带LED报警灯指示 ★带PID参数自整定功能，控制输出手动/自动无扰切换功能 ★带开关量控制输出，控制准确且无超调 ★输入、输出、电源相互之间采用光电隔离技术 ★具备多种外形尺寸及样式供用户选择 ★参数设定密码锁定，参数设置断电永久保存
L 12
{1 2 3 4 5 } 6 7 }8 9 10
{ 11 12
规格尺寸为C、D、E型接线图 注：横竖式仪表后盖接线端子方向 不一样,见示意图1
PIDOUT
6
-6
-
mA
V
7
7
+
+
-
G
6
6
6
NO
SCR
SSR
+
7
7
T7
报警
8 AL1
9 AL2
10
图1 D
E
1 2 3 4 5 6 7 8 9 10 11 12
二线制变送器接线方法
4
+ mA
5
+P
报警
8
虹润双路数显控制仪说明书
New Hong Run Precision Instruments Co., LtD.2．滤波系数-采样的次数，用于防止测量显示值跳动,采样周期-模拟量输入时，仪表每次数据采集的时间为 0.5秒,仪表PV显示值与滤波系数及采样周期的关系如下例：模拟量输入时，设定滤波系数为6（次），则仪表自动将（6×0.5）3秒内的采样值进行平均,递推法更新 PV显示。
（即每次显示均这前3秒的采样平均值）3．显示输入的迁移与放大：定期校对时，可调整Pb及Pk改变测量值显示误差。
Pb 及Pk 的计算公式：Pk = 设定显示量程 ÷ 实际显示量程 ×原PkPb = 设定显示量程下限 - 实际显示量程下限×Pk +原Pb 例：一直流电流 4～20mA 输入仪表, 测量量程为 - 200 ～ 1000 KPa , 现作校对时发现输 入4 mA时显示 -202 ,输入 20 mA 时显示1008 。
（原Pb=0，原Pk=1.000） 根据公式: Pk=设定显示量程÷实际显示量程×原KK1=[1000-(-200)]÷ (1008-(-202) ×1=1200÷1210×1≈0.992Pb= 设定显示量程下限- 实际显示量程下限×Pk+原Pb1= -200 - (-202×0.992 )+0 = 0.384设定：Pb=0.384 ，Pk=0.9924．变送输出迁移1Oub、1OuK，2Oub、2OuK仪表变送输出以0～20mA或0～5V校对，如欲更改输出量程或输出偏差调整，可以利用以下公式实现。
公式中，当输出为电流信号，满量程＝20mA，当输出为电压信号，满量程＝5V。
例1：变送电流0～20mA输出，现欲改为4～20mA输出。
测量时，输出零点值输出为0mA，输入满量程时输出为 20mA，当前Oub＝0，当前OuK＝1。
虹润智能表说明书
目录一、技术指标 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,1二、仪表外形 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,2三、接线图 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,4四、参数设定 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,7五、选型 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,16六、通讯协议 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,23承蒙惠购本控制器不胜感激。
敬请事先详阅本《操作手册》，以便于准确使用。
注：记载内容因为改进将会不经预告予以变更，敬请谅解。
如有不详之处，请与本公司技术服务部联系。
本控制器虽然经过严格的品质管理、制造、出厂，但万一遇有发生不正常事项或意外之处，敬请通知本公司营业经办人、技术服务部或附近本公司代理商为感。
2007.04.11HR系列交流电工测量显示控制仪采用全隔离技术。
直接采集电压和电流互感器信号，计算频率，电压和电流，以及它们间相位差和单相有功功率P=U.I.Cos Φ或三相有功功率P 有 =√ 3× U×I ×COS(φ +30），无功功率计算公式：无功功率=视在功率 - 有功功率。
HR系列交流电工测量显示控制仪可随意改变仪表的输入信号量程。
采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。
HR系列交流电工测量显示控制仪可带有一路模拟量变送输出或继电器报警输出。
适用于各种测量控制。
HR 系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/ 输出的设备进行双向通信，组成网络控制系统。
一、技术指标：型号HR-WP-AC40、 AC80、AC90系列模拟量交流 0～600V 直接输入， 600V 以上由电压互感器转换为满量程为100V 的电输入信号压输入交流 0～5A 直接输入， 5A 以上由电流互感器转换为满量程为5A 的电流输入模拟量输出DC0～10mA（负载电阻≤ 750）DC4 ～20mA（负载电阻≤ 500）开关量输出DC0～5V（负载电阻≥ 250K）DC1～5V（负载电阻≥ 250K）输出信号通讯输出继电器控制输出—继电器ON/OFF带回差， AC220V/3A；DC24/6A （阻性负载）接口方式——标准串行双向通信接口： RS-485，RS-232C，RS-422 等波特率—— 300～ 9600bps 内部参数选择设定测量精度0.5%FS±1 字特性分辨率±1字测量范围0～ 9999 字1显示方式0～ 9999 字测量值显示0～ 9999 字设定值显示高亮度 LED数码显示发光二极管工作状态显示二组数码管测量值同屏显示( 电压，电流，功率，周波或功率因数)可选择 2 限控制或报警输出，带 LED指示控制 / 报警方式控制（或报警）方式为继电器ON/OFF带回差参数设定面板轻触式按键数字设定参数设定值断电后永久保存使用环境环境温度0 ～50℃相对湿度≤ 85RH避免强腐蚀气体供电电压常规型AC 220V%（50Hz± 2Hz）使用环境特殊型AC 90～260V——开关电源功耗≤ 5W（ AC 220V 线性电源供电）≤4W（ AC 90～265V 开关电源供电）二、仪表外形：HR-WP-AC-C.S80系列HR-WP-AC-C90系列HR-WP-AC-C.S40系列型号HR-WP-Cos-C.S80系列HR-WP-Cos-C90系列HR-WP-Cos-C.S40系列HR-WP-Hz-C.S80系列HR-WP-Hz-C90系列HR-WP-Hz-C.S40系列2开孔尺寸单位： mm单位： mm单位： mm外形尺寸宽高深： 160×80×140mm宽高深： 96× 96× 105mm宽高深： 96× 48× 105mm 宽高深： 80× 160×140mm宽高深： 48× 96× 105mm型号HR-WP-W-C.S80系列HR-WP-W-C90系列HR-WP-W-C.S40系列开孔尺寸宽高深： 160×80×140mm宽高深： 96× 96× 105mm宽高深： 96× 48× 105mm 宽高深： 80× 160×140mm宽高深： 48× 96× 105mm外形尺寸单位： mm单位：mm单位：mm3三、接线图456四、参数设定1、仪表面板COS负载性质亮：电容性负载，电流超前暗：电感性负载，电流滞后72、切换显示类型：仪表上电初始化后处于测量模式，数码管分别显示当前电压和电流值，按压UP 键可以使 CH1 显示下一个类型值，类型切换顺序为：电压->电流 ->有功功率 ->功率因数 -> 电压。
虹润NHR-PR10系列简易PLC中文一体机使用说明书
一、产品介绍二、技术参数使用说明书NHR-PR10系列简易PLC中文一体机 Hong Run Precision Instruments Co., LtD.虹润NHR-PR10系列简易PLC中文一体机是一款中文文本编辑的逻辑控制继电器，集逻辑判断、输出、延时、计时、计数、跳转、循环等功能于一体。
适用于公共区域照明、绿化带灌溉、养殖投喂控制、设备逻辑控制与时序控制。
★易于操作的控制器现场编程，中文代码操作，易掌握。
★经济型小型自动控制器8路开关量输入（NPN/PNP/干接点）和8路开关量输出（2路单刀双掷，6路常开点）。
★电源故障措施当断电时，EEPROM可以备份程序和系统设置。
★自由逻辑编程内置99个计数器、99个计时器，18组编程操作组，可自由逻辑编程，每组可编辑159行程序。
★便于维护采用人机界面来显示用户指定的信息、日期、时间或其它数据。
★黑暗环境下背光更长背光自动切断时间可设为1～99分钟，或者可将背光设为常亮状态。
★编程安全性可设置密码来保护程序。
★远程监视功能通过RS-485通信进行远程监视。
★供电可选100～240VAC和12～24VDC电源可供选择。
★导轨式或壁挂式安装标准的35mmDIN导轨卡式安装，操作简单。
额定参数电源电压功率消耗工作温度相对湿度保存温度保护等级性能规格参数LCD显示屏操作按钮日历/时间绝缘电阻介电强度技术规格参数开关量输入开关量输出通讯输出功能块AC100～240V（50/60Hz）；DC12～24V100VAC：7VA 最大 240VAC：10VA 最大 12/24VDC：4VA 最大-10～50℃10%～90%RH（无冷凝）-10～60℃IP20（安装在控制面板上）2.8英寸点阵式液晶显示，带LED背光8个按钮(4个光标按钮和4个操作按钮)精度：±15s/月（25℃±2℃）不小于20MΩ（500VDC下）；在电源端子和所有输出端子之间；在不同输出端子之间。
虹润信号发生器使用说明书
明
按键名称
mV/TC 读取常用输出值进入/退出，字典查询数据更新，字典查询，H z RTD Ω10/1/24V
参数切换，室温调显，清零 ，修改值，存储常用输出值或设置值毫伏，热电偶量程切换脉冲量程切换热电阻量程切换电阻量程切换电压量程切换O N OFF /Dictionary
按数字键、小数点键，输入需要的电流值。
如超过输出范围，校验仪自动
置电流值为最大值（FS显示）或最小值（ZERO显示）。
按 键清除，重新按右边圆形区域中的 键，开启电流输出，LCD中ON显示。
操作同4.2.2.2，操作过程中，LCD中OFF显示，修改过程中，仪表保持原输
出，输入完成，按 键，仪表将按新的电流值输出。
在直流电流输出的过程中，按右边圆形区域中的 键，将光标移至直流 键，对直流电流输出
按右边圆形区域中 键，关闭直流电流输出，LCD中OFF显示。
CLR X
+ -。
PID调节仪使用说明书
XM系列智能仪表使用手册XMA数字显示PID控制仪一、概述XMA系列数字显示PID控制仪，是以微电脑为核心的新一代智能化仪表。
可配合多种标准传感器或变送器，对温度、压力、液位、流量、重量等各种工业过程参数进行测量、显示与PID控制。
是一种高性能、多功能的智能化仪表，广泛适用于冶金、能源、建材、轻工等工业部门。
特点如下：1．软件运算进行线性化处理，线性化精度高2．通用性好，同一块仪表可混合使用不同分度号的测温元件3．按键修改仪表参数，掉电不丢失信息4．采用先进的数字自动调校系统．测量值零点迁移功能．测量值增益放大功能．变送输出零点迁移功能．变送输出增益放大功能5．采用国际通用卡入式结构，安装、维修、更换十分方便6．安装尺寸与传统仪表兼容，互换性好7．具有4~20mA或0~10mA输出8．自动稳零功能随时消除零点漂移9．具有热电偶冷端温度自动补偿功能10．传感器分度号可任意设定，即设即用，无需重新校表二、主要技术指标1．输入信号：◆毫伏信号：热电偶和霍尔变送器，输入阻抗＞1MΩ◆电阻信号：热电阻和远传压力表，三线制接法◆电流信号：0～10mA，4～20mA，输入阻抗≤250Ω◆电压信号：0～5V，1～5V，输入阻抗≥100KΩ2．显示范围：-1999～19993．测量精度：%FS或%FS4．分辨率：1、、或5．热电偶冷端补偿范围：0～50℃- 1 -6．输出信号：◆开关量输出：继电器ON/OFF带回差，触点容量为3A/220VAC（阻性负载，感性负载需加灭弧元件）◆馈电输出：DC24V，负载能力≤30mA◆模拟量输出：DC0～10mA（负载电阻≤750Ω）DC4～20mA（负载电阻≤500Ω）DC0～5V（输出电阻≤250Ω）DC1～5V（输出电阻≤250Ω）8．使用环境：环境温度：0～40℃相对湿度：≤85RH避免腐蚀性气体9．供电电源：线性电源：AC220C±10% 开关电源：AC90 10．功耗：线性电源：≤5W 开关电源：≤4W 11．重量；≤500克12．安装方式：盘装卡入式13．仪表外形及开孔尺寸：表一- 2 -三、操作方式(一) 仪表按键说明：“S”键：在正常工作方式下，按该键可进入设置方式；在设置方式下，该键用于确认输入数据；在设置过程中，按该键3秒后，将退出设置方式。
虹润智能仪表1
目录一、HR-WP系列智能数字(光柱)双回路显示报警仪表性能特点 (1)二、技术指标 (1)三、仪表参数设置 (1)四、接线方法 (6)五、仪表选型方法 (9)六、双回路数字(光柱)显示报警仪表通讯协议 (10)&^}1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
6、热电偶冷端温度及热电阻引线电阻自动补偿。
7、可对外接的二、三线制变送器提供配电功能。
$8、变送输出、通信采用独立电源供电，和处理器带光电隔离。
9、具备光柱模拟显示功能。
10、具备RS232或RS485通讯功能，采用标准MODBUS协议与上位机连接可构成数据采集系统及控制系统。
二、技术指标1、输入信号具有9种热电偶K、E、S、B、T、J、R、N、Wre3-25，6种热电阻Cu50、Cu100、Pt100、BA1、BA2，0-400Ω线性电阻，30-350Ω远传电阻，0-20mV，0-100 mV，0-10 mA，0-20 mA，4-20 mA，0-5 V，1-5 V，0-10 mA开方输入，4-20mA开方输入0-5V开方输入，1-5V开方输入，-5V-5V2、热电偶具有可选峰值锁定功能（需硬件改动）3、开方输入具有小信号切除功能，二级菜单的SL5，切除从%%。
4、继电器输出具有延时功能，SL8设置1-9对应。
5、通信带光电隔离，波特率为2400，4800,9600三档。
6、断线报警时，第四路继电器输出。
·7、采样具有抗干扰功能SL7设置从0～30，滤波时间分别为：0—，1—，2—，3—1s，4—2s，5—3s，6—4s，7—4s，8—4s，9—4s，10—4s，11—1s，12—2s，13—4s，14—4s，15—4s，16—4s，17—4s，18—4s，19—4s，20—4s，21—4s，22—4s，23～30—4s0--无处理1--快速响应且测量稳定但不能抗脉冲干扰处理2～10--滑动平均滤波11～30--抗脉冲干扰滑动平均滤波。
